Anode Bronze 550W - Zasilacz Fractal Design - Bezpłatna instrukcja obsługi

Typ produktu	Zasilacz do PC
Marka	Fractal Design
Model	Anode Bronze 550W
Moc nominalna	550 W
Format	ATX
Certyfikacja	80 PLUS Bronze
Wymiary (długość x szerokość x wysokość)	150 x 150 x 86 mm (około)
Waga	1.8 kg (około)
Wentylator	120 mm cichy
Główne złącza	ATX 24-pin, ATX12V 4+4-pin, PCIe, SATA, Molex
Wbudowane zabezpieczenia	Nadprądowe (OPP), przepięciowe (OVP), przeciwzwarciowe (SCP), itd.
Funkcje	Niski poziom hałasu, wentylator sterowany termicznie
Instalacja	Standardowy montaż w obudowie PC
Konserwacja	Odkurzyć kratkę wentylatora sprężonym powietrzem
Bezpieczeństwo	Nie otwierać obudowy, używać w suchym środowisku
Gwarancja	60 miesięcy
Kompatybilność	Komputer stacjonarny z płytą główną ATX lub mniejszą
Zawartość opakowania	Zasilacz, kable modułowe, śruby, instrukcja obsługi
Typ kabli	Modułowe (półmodułowe lub w pełni modułowe w zależności od modelu)
Pobór mocy w trybie czuwania	Poniżej 1 W (zgodny z ErP)
Temperatura pracy	0-40°C

Często zadawane pytania - Anode Bronze 550W Fractal Design

Jak zainstalować mój zasilacz Fractal Design Anode Bronze 550W?

Aby zainstalować zasilacz, najpierw odłącz komputer. Otwórz obudowę, w razie potrzeby usuń stary zasilacz. Zamontuj nowy zasilacz w obudowie, podłącz kabel ATX 24-pin do płyty głównej, kabel lub kable ATX12V do procesora, a następnie pozostałe kable do urządzeń peryferyjnych. Podłącz kable modułowe do zasilacza, przestrzegając liczby pinów. Zamknij obudowę i podłącz przewód zasilający. Ustaw przełącznik w pozycji ON.

Co zrobić, jeśli komputer nie uruchamia się po instalacji?

Najpierw sprawdź, czy dioda czuwania na płycie głównej jest włączona. Jeśli świeci, upewnij się, że kable ATX12V i przycisk zasilania są prawidłowo podłączone. Odłącz niepotrzebne urządzenia peryferyjne, aby wyizolować problem. Jeśli dioda nie świeci, sprawdź przewód zasilający, przełącznik ON i gniazdko elektryczne. Jeśli to możliwe, wypróbuj zasilacz na innym komputerze.

Jak sprawdzić, czy zasilacz działa?

Możesz przetestować, podłączając zasilacz do innej płyty głównej lub używając testera zasilacza. Upewnij się, że dioda czuwania na płycie głównej zaświeci się po podłączeniu przewodu, co oznacza, że zasilacz dostarcza napięcie czuwania. Jeśli komputer nie uruchamia się, postępuj zgodnie z instrukcją rozwiązywania problemów.

Zasilacz hałasuje, co robić?

Hałas może być mechaniczny (wentylator) lub elektryczny (ciche buczenie cewki). W przypadku hałasu wentylatora wyczyść kratkę sprężonym powietrzem. Jeśli wentylator jest nadmiernie głośny w nowym urządzeniu, skontaktuj się ze sprzedawcą. W przypadku hałasu elektrycznego spróbuj zmienić ustawienia oszczędzania energii procesora i karty graficznej (np. C1E, EIST, vsync). Jeśli problem nie ustąpi, może być objęty gwarancją.

Czy mogę otworzyć obudowę zasilacza w celu naprawy?

Nie, nigdy nie otwieraj obudowy zasilacza. Zawiera on niebezpieczne napięcia, a żadne wewnętrzne komponenty nie nadają się do naprawy przez użytkownika. Otwarcie unieważnia gwarancję i stwarza ryzyko porażenia prądem.

Jakich kabli użyć z tym zasilaczem?

Używaj wyłącznie dołączonych kabli lub tych wyraźnie zatwierdzonych dla Twojego modelu. Nigdy nie wciskaj złącza do niezgodnego gniazda. Mieszanie kabli lub ich wciskanie może uszkodzić zasilacz i urządzenia peryferyjne.

Jak wyczyścić zasilacz?

Odłącz zasilacz i użyj sprężonego powietrza, aby usunąć kurz z kratki wentylatora i otworów wentylacyjnych. Nigdy nie wkładaj metalowych przedmiotów ani nie używaj płynów.

Jaki jest okres gwarancji?

Ograniczona gwarancja wynosi 60 miesięcy od daty dostawy do użytkownika końcowego. Obejmuje wady materiałowe i produkcyjne. Aby zgłosić roszczenie, zwróć produkt sprzedawcy z opłaconą przesyłką.

Mój komputer włącza się i natychmiast wyłącza, co robić?

Zazwyczaj oznacza to problem podobny do 'dioda płyty głównej jest włączona'. Sprawdź połączenia kabli ATX12V i przycisku zasilania. Odłącz niepotrzebne urządzenia peryferyjne i przetestuj. Zapoznaj się z sekcją rozwiązywania problemów w instrukcji, aby uzyskać więcej szczegółów.

Jak skontaktować się z pomocą techniczną Fractal Design?

Wejdź na stronę support.fractal-design.com, kliknij 'New support ticket' i wypełnij formularz ze swoim zapytaniem. Możesz również skontaktować się ze swoim sprzedawcą w celu uzyskania wstępnej pomocy.

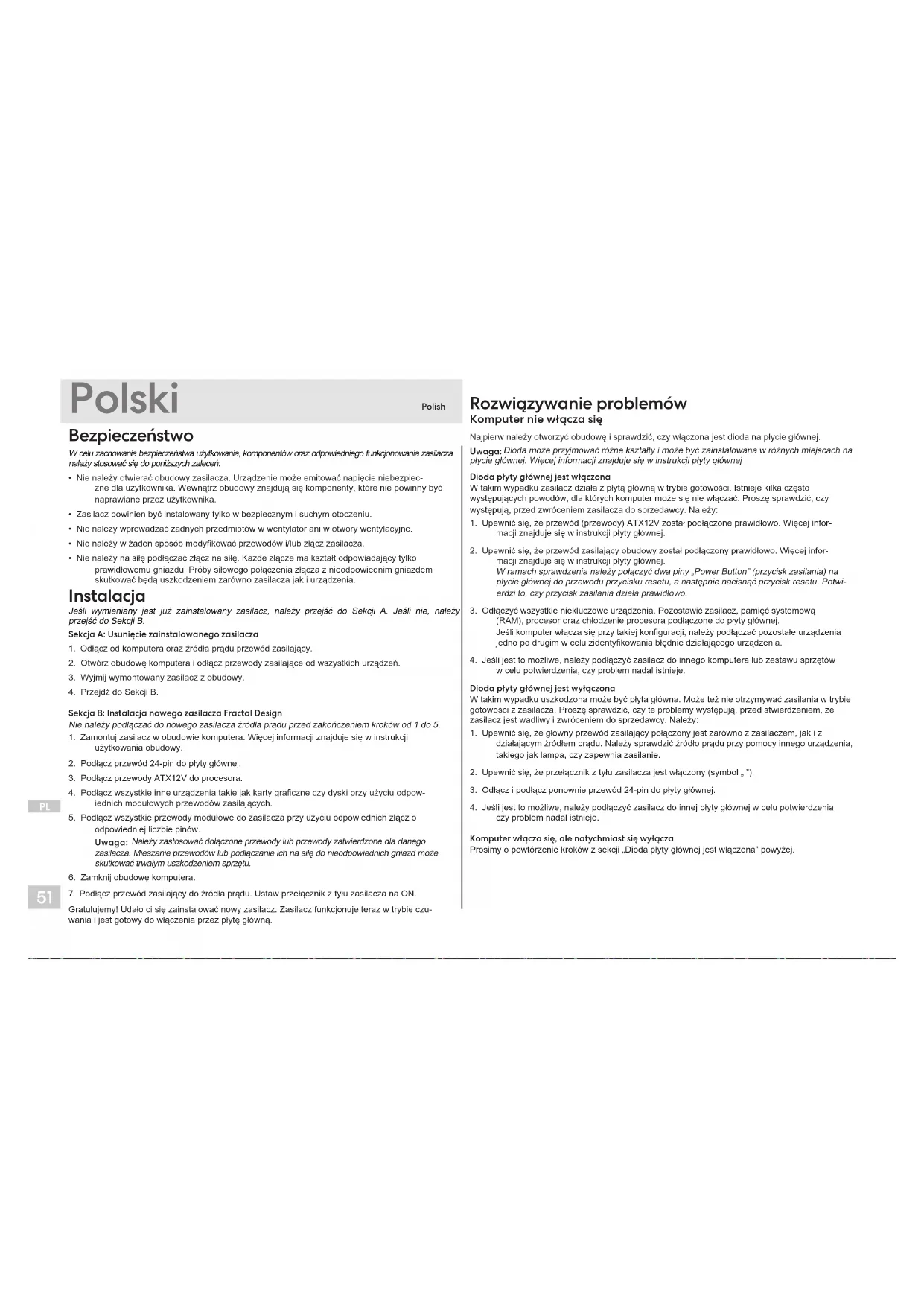

INSTRUKCJA OBSŁUGI Anode Bronze 550W Fractal Design

W celu zachowania bezpieczeństwa użytkowania, komponentów oraz odpowiedniego funkcjonowania zasilacza należy stosować się do poniższych zaleceń:

• Nie należy otwierać obudowy zasilacza. Urządzenie może emitować napięcie niebezpieczne dla użytkownika. Wewnątrz obudowy znajdują się komponenty, które nie powinny być naprawiane przez użytkownika.
• Zasilacz powinien być instalowany tylko w bezpiecznym i suchym otoczeniu.
• Nie należy wprowadzać żadnych przedmiotów w wentylator ani w otwory wentylacyjne.
• Nie należy w żaden sposób modyfikować przewodów l/lub złącz zasilacza.
• Nie należy na siłę podłączać złącz na siłę. Każde złącze ma kształt odpowiadający tylko prawidłowemu gniazdu. Próby siłowego połączenia złącza z nieodpowiednim gniazdem skutkować będą uszkodzeniem zarówno zasilacza jak i urządzenia.

Instalacja

Jeśli wymieniany jest już zainstalowany zasilacz, należy przejść do Sekcji A. Jeśli nie, należy przejść do Sekcji B.

Sekcja A: Usunięcie zainstalowanego zasilacza

1. Odiącz od komputera oraz źródła prądu przewód zasilający.
2. Otwórz obudowę komputera i odłącz przewody zasilające od wszystkich urządzeń.
3. Wyjmij wymontowany zasilacz z obudowy.
4. Przejdź do Sekcji B.

Sekcja B: Instalacja nowego zasilacza Fractal Design

Nie należy podłącać do nowego zasilacza źródła prądu przed zakończeniem kroków od 1 do 5.

1. Zamontuj zasilacz w obudowie komputera. Więcej informacji znajduje się w instrukcji użytkowania obudowy.
2. Podłącz przewód 24-pin do płyty głównej.
3. Podłącz przewody ATX12V do procesora.
4. Podłącz wszystkie inne urządzenia takie jak karty graficzne czy dyski przy użyciu odpowiednich modułowych przewodów zasilających.
5. Podłącz wszystkie przewody modułowe do zasilacza przy użyciu odpowiednich złącz o odpowiedniej liczbie pinów. Uwaga: Należy zastosować dołączone przewody lub przewody zatwierdzone dla danego zasilacza. Mieszanie przewodów lub podłączanie ich na siłę do nieodpowiednich gniazd może skutkować trwałym uszkodzeniem sprzętu.
6. Zamknij obudowę komputera.
7. Podłącz przewód zasilający do źródła prądu. Ustaw przełącznik z tyłu zasilacza na ON.

Gratulujemy! Udało ci się zainstalować nowy zasilacz. Zasilacz funkcjonuje teraz w trybie czuwania i jest gotowy do włączenia przez płytę główna.

Rozwiązywanie problemów

Komputer nie włącza się

Najpierw należy otworzyć obudowę i sprawdzić, czy włączona jest dioda na płycie głównej.

Uwaga: Dioda może przyjmować różne kształty i może być zainstałowana w różnych miejscach na płycie głównej. Więcej informacji znajduje się w instrukcji płyty głównej

Dioda płyty głównej jest włączona

W takim wypadku zasilacz działa z płytą główną w trybie gotowości. Istnieje kilka często występujących powodów, dla których komputer może się nie włączać. Proszę sprawdzić, czy występują, przed zwróceniem zasilacza do sprzedawcy. Należy:

1. Upewnić się, że przewód (przewody) ATX12V został podłączone prawidłowo. Więcej informacji znajduje się w instrukcji płyty głównej.
2. Upewnić się, że przewód zasilający obudowy został podłączony prawidłowo. Więcej informacji znajduje się w instrukcji płyty głównej. W ramach sprawdzenia należy połączyć dwa piny „Power Button” (przycisk zasilania) na płycie głównej do przewodu przycisku resetu, a następnie nacisnąć przycisk resetu. Potwierdzki to, czy przycisk zasilania działa prawidłowo.
3. Odlaczyć wszystkie niekluczowe urządzenia. Pozostawić zasilacz, pamięć systemową (RAM), procesor oraz chłodzenie procesora podłączone do płyty głównej. Jeśli komputer włącza się przy takiej konfiguracji, należy podłącać pozostałe urządzenia jedno po drugim w celu zidentyfikowania błędnie działającego urządzenia.
4. Jeśli jest to możliwe, należy podłączyć zasilacz do innego komputera lub zestawu sprzętów w celu potwierdzenia, czy problem nadał istnieje.

Dioda płyty głównej jest wyłączona

W takim wypadku uszkodzona może być płyta główna. Może też nie otrzymywać zasilania w trybie gotowości z zasilacza. Proszę sprawdzić, czy te problemy występują, przed stwierdzeniem, że zasilacz jest wadliwy i zwróceniem do sprzedawcy. Należy:

1. Upewnić się, że główny przewód zasilający połączony jest zarówno z zasilaczem, jak i z działającym źródłem prądu. Należy sprawdzić źródło prądu przy pomocy innego urządzenia, takiego jak lampa, czy zapewnia zasilanie.
2. Upewnić się, że przełącznik z tyłu zasilacza jest włączony (symbol „I”).
3. Odlącz i podłącz ponownie przewód 24-pin do płyty głównej.
4. Jeśli jest to możliwe, należy podłączyć zasilacz do innej płyty głównej w celu potwierdzenia, czy problem nadal istnieje.

Komputer włącza się, ale natychmiast się wyłącza

Prosimy o powtórzenie kroków z sekcji „Dioda płyty głównej jest włączona” powyżej.

Zasilacz działa głośno

Wszystkie zasilacze Fractal Design produkowane są tak, aby emitowały jak najmniej hałasu. Zasilacze zazwyczaj nigdy nie działają całkowicie cicho, jednak emitowany przez nie dźwięk z zamkniętej obudowy powinien być ledwo słyszalny.

Odgłosy mechaniczne / działania wentylatora

Wentylatory robią się głośniejsze wraz z czasem i zużyciem. Zazwyczaj problem ten nie jest obejmowany przez postępowanie gwarancyjne. Jeśli jednak w całkowicie nowym zasilaczu wentylator działa zbyt głośno, należy skontaktować się ze sprzedawcą.

Uwaga: Z czasem na wentylatorze osadza się coraz więcej kurzu, co może prowadzić do zwiększonego hałasu. Należy usunąć kurz przy pomocy spreżonego powietrza.

Odgłosy prądu / buczenie / wibracji

Zazwyczaj słyszalne dźwięki „prądu” powodowane są przez sumę interferencji kilku komponentów, na przykład między zasilaczem a modułem VRM na karcie graficznej. Jednakże hałas ten pojawia się tylko w niektórych przypadkach i może zostać wyeliminowany przez dokonanie niewielkich zmian w obciążeniu.

Prosimy o zmianę następujących ustawień przed zwróceniem zasilacza sprzedawcy:

- Ustawienia trybu oszczędzania energii procesora i płyty głównej, takie jak C1E (Enhanced Halt State) oraz EIST (Enhanced Intel SpeedStep® Technology). Więcej informacji na temat technologii wspieranych przez daną płyte główną oraz jak zmieniać ich ustawienia znaleźć można w instrukcji płyty głównej.

- Opcje sterowników karty graficznej, w tym opcja synchronizacji pionowej (vsync). Więcej informacji na temat tego, jak zmienić te ustawienia, znajduje się w instrukcji karty graficznej.

Jeśli po zmianie ustawień obciążenia poziom hałasu nie zmniejszyt się. Fractal Design uznaje głośne odglosy „prądu” jako akceptowalny powód do postępowania gwaracyjnego.

Ograniczona gwarancja i ograniczenie odpowiedzialności

Niniejszy produkt podlega gwarancji na okres 60 miesięcy od daty dostarczenia do użytkownika końcowego w kwestli defektów materiałów i/lub wykonania. W trakcie okresu ograniczonej gwarancji produkt zostanie naprawiony lub zastąpiony na podstawie decyzji Fractal Design. Reklamacja z tytułu gwarancji powinna zostać złożona u pośrednika, który sprzedaż produkt, przesyłka przedplaconą. Niniejsza gwarancja nie obejmuje:

• Produktów, które były wypożyczane, używane niezgodnie z zastosowaniem, nieuważnie lub nieostrożnie w sposób niezgodny z funkcją urządzenia.
• Produktów uszkodzonych w toku zdarzeń losowych, w tym w wyniku uderzenia piorunem, pożaru, powodzi lub trzęsienia ziemi.
• Produktów, w przypadku których naklejka z numerem seryjnym została usunięta lub zmodyfikowana.
• Produktów, które zostały zainstalowane niezgodnie z instrukcją użytkownika.
• Produktów, które działały powyżej lub poniżej docelowego napięcia.
• Produktów uszkodzonych przez zużycie w ramach standardowego użytkowania.

Maksymalny pułąp odpowiedzialności Fractal Design ograniczony jest do obecnej wartości markowej produktu (wartość zamortyzowana, wyłączając wysyłkę, opłaty operacyjne i inne opłaty). Fractal Design nie ponosi odpowiedzialności za jakiekołówiek uszkodzenia lub straty, włączając w to utrate zysków, obrotów lub danych, straty wynikowe i przypadkowe, nawet jeśli Fractal Design zostało poinformowane o możliwości wystąpienia takich uszkodzeń.

W przypadku potrzeby kontaktu z zespołem wsparcia, proszę

1 Przejść na stronę „support.fractal-design.com”

2 Wybrać opcję „New support ticket” (nowe zgłoszenie do zespołu wsparcia)

3 Wypełnić zgłoszenie oraz wystać je
