INSTRUKCJA OBSŁUGI GHU 4110 BARTSCHER

4-palnikowa kuchnia gazowa GHU 4110

z piekarnikiem elektrycznym z termoobiegiem 1/1GN

strony od 97 do 120

PL

DEUTSCH

Tłumaczenie oryginalnej instrukcji obsługi

Spis treści

1. Bezpieczeństwo 98

1.1 Wskazówki dotyczące bezpieczeństwa.... 98
1.2 Wyjaśnienie symboli 99
1.3 Žródła zagrożeń 100
1.4 Użytkowanie zgodnie z przeznaczeniem.... 101

2. Informacje ogólne 102

2.1 Odpowiedzialność i gwarancja 102
2.2 Ochrona praw autorskich 102
2.3 Deklaracja zgodności 102

3. Transport, opakowanie i magazynowanie.... 103

3.1 Kontrola dostawy 103
3.2 Opakowanie 103
3.3 Magazynowanie 103

4. Parametry techniczne 104

4.1 Zestawienie podzespołów urządzenia.... 104
4.2 Dane techniczne.... 105

5. Instalacja i obsługa....107

5.1 Wskazówki dla instalatora 107
5.1.1 Instalacja 108
5.1.2 Przyłącze elektryczne.... 109
5.1.3 Przyłącze gazowe 110
5.2 Wskazówki dla użytkownika 114
5.2.1 Pierwsze uruchomienie 114
5.2.2 Elementy obsługi 114
5.2.3 Kuchnia gazowa 115
5.2.4 Piekarnik elektryczny 116

6. Czyszczenie i konserwacja.... 118

7. Utylizacja.... 120

Bartscher GmbH

Niemcy Faks: [phone]

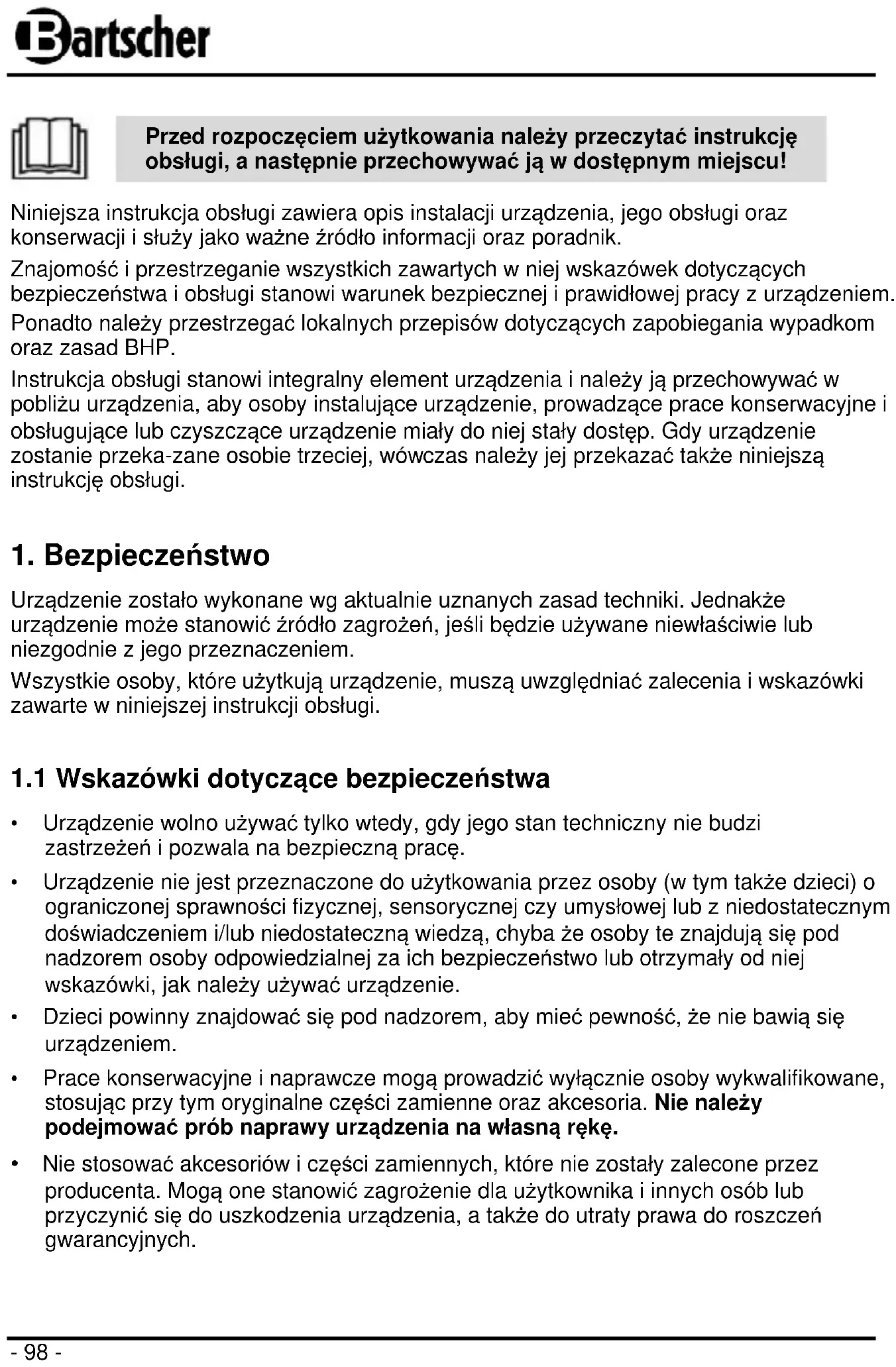

Przed rozpoczęciem użytkowania należy przeczytać instrukcję obsługi, a następnie przechowywać ją w dostępnym miejscu!

Niniejsza instrukcja obsługi zawiera opis instalacji urządzenia, jego obsługi oraz konserwacji i służy jako ważne źródło informacji oraz poradnik.

Znajomość i przestrzeganie wszystkich zawartych w niej wskazówek dotyczących bezpieczeństwa i obsługi stanowi warunek bezpiecznej i prawidłowej pracy z urządzeniem.

Ponadto należy przestrzegać lokalnych przepisów dotyczących zapobiegania wypadkom oraz zasad BHP.

Instrukcja obsługi stanowi integralny element urządzenia i należy ją przechowywać w pobliżu urządzenia, aby osoby instalujące urządzenie, prowadzące prace konserwacyjne i obsługujące lub czyszczące urządzenie miały do niej stały dostęp. Gdy urządzenie zostanie przeka-zane osobie trzeciej, wówczas należy jej przekazać także niniejszą instrukcję obsługi.

1. Bezpieczeństwo

Urządzenie zostało wykonane wg aktualnie uznanych zasad techniki. Jednakże urządzenie może stanowić źródło zagrożeń, jeśli będzie używane niewłaściwie lub niezgodnie z jego przeznaczeniem.

Wszystkie osoby, które użytkują urządzenie, muszą uwzględniać zalecenia i wskazówki zawarte w niniejszej instrukcji obsługi.

1.1 Wskazówki dotyczące bezpieczeństwa

• Urządzenie wolno używać tylko wtedy, gdy jego stan techniczny nie budzi zastrzeżeń i pozwala na bezpieczną pracę.
• Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym także dzieci) o ograniczonej sprawności fizycznej, sensorycznej czy umysłowej lub z niedostatecznym doświadczeniem i/lub niedostateczną wiedzą, chyba że osoby te znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub otrzymały od niej wskazówki, jak należy używać urządzenie.
• Dzieci powinny znajdować się pod nadzorem, aby mieć pewność, że nie bawią się urządzeniem.
• Prace konserwacyjne i naprawcze mogą prowadzić wyłącznie osoby wykwalifikowane, stosując przy tym oryginalne części zamienne oraz akcesoria. Nie należy podejmować prób naprawy urządzenia na własną rękę.

• Nie stosować akcesoriów i części zamiennych, które nie zostały zalecone przez producenta. Mogą one stanowić zagrożenie dla użytkownika i innych osób lub przyczynić się do uszkodzenia urządzenia, a także do utraty prawa do roszczeń gwarancyjnych.

• O ile nie uzyskano wyraźniej zgody producenta, zabrania się dokonywać jakichkolwiek zmian lub modyfikacji urządzenia, aby uniknąć ewentualnych zagrożeń i zapewnić optymalne działanie.

• Nie dopuszczać do kontaktu przewodu zasilającego ze źródłami ciepła i ostrymi krawędziami. Przewód zasilający nie powinien zwiśać ze stołu lub innego blatu. Należy uważać, aby nikt nie mógł nadaepnąć na kabel lub potknąć się o niego.
• Kabel zasilający nie może być zagięty, zagnieciony, splątany, zawsze musi być całkowicie rozwinięty.
• Nigdy nie stawiać urządzenia lub innych przedmiotów na kablu zasilającym.
• Podczas eksploatacji urządzenia nigdy nie pozostawiać go bez nadzoru.
• Nie dopuszcza się poruszania urządzeniem podczas jego pracy oraz dopóki jest ono rozgrzane.
• W razie wystąpienia zakłóceń podczas pracy, urządzenie należy odłączyć od zasilania elektrycznego i odciąć dopływ gazu (zamknąć główny zawór gazowy). Powiadomić serwis lub skontaktować się ze sprzedawcą.

1.2 Wyjaśnienie symboli

Ważne wskazówki dotyczące bezpieczeństwa oraz kwestii technicznych oznaczono w niniejszej instrukcji obsługi odpowiednimi symbolami. Wskazówek tych należy bezwzględnie przestrzegać, aby uniknąć ewentualnych wypadków, uszczerbku na życiu i zdrowiu osób oraz szkód rzeczowych.

ZAGROŻENIE!

Ten symbol sygnalizuje bezpośrednie zagrożenie, którego konsekwencją mogą być poważne obrażenia ciała lub śmierć.

OSTRZEŻENIE!

Ten symbol sygnalizuje niebezpieczne sytuacje, które mogą doprowadzić do ciężkich obrażeń ciała lub śmierci.

OSTROŻNIE!

Ten symbol sygnalizuje możliwość zaistnienia niebezpiecznych sytuacji, które mogą doprowadzić do lekkich obrażeń lub uszkodzenia, wadliwego działania i/lub zniszczenia urządzenia.

WSKAZÓWKA!

Symbol ten oznacza rady i informacje, których należy przestrzegać, aby obsługa urządzenia stała się efektywna i bezusterkowa.

1.3 Źródła zagrożeń

ZAGROŻENIE! Zagrożenie życia wskutek porażenia prądem

elektrycznym!

Aby uniknąć zagrożenia ze strony prądu elektrycznego należy przestrzegać poniższych wskazówek dotyczących bezpieczeństwa.

Nie używać urządzenia, jeśli nie działa ono prawidłowo, jest uszkodzone, lub zostało upuszczone.
Przewód zasilający należy regularnie sprawdzać pod kątem uszkodzeń. Nie użytkować urządzenia ze śladami uszkodzeń. W celu uniknięcia zagrożeń wymianę uszkodzonego przewodu zasilającego należy zlecić zakładowi serwisowemu lub wykwalifikowanemu elektrykowi.
Nigdy nie otwierać obudowy urządzenia. W przypadku dotykania przyłączy i przewodów pozostających pod napięciem istnieje zagrożenie porażenia prądem elektrycznym.
Nigdy nie zanurzać kabla przyłączeniowego w wodzie ani w innych cieczach.
Nigdy nie obsługiwać urządzenia mokrymi lub wilgotnymi rękoma.
Odlaczyć urządzenie od zasilania elektrycznego

• gdy urządzenie nie jest używane,
• gdy podczas użytkowania wystąpią zakłócenia,
• przed czyszczeniem urządzenia.

Do oczyszczania urządzenia nie stosować strumienia wody ani myjki ciśnieniowej. Woda może dostać się do wnętrza urządzenia, uszkodzić elementy elektryczne i spowodować porażenie prądem elektrycznym.

ZAGROŻENIE! Niebezpieczeństwo uduszenia się!

W celu uniknięcia tego zagrożenia należy przestrzegać poniższych wskazówek.

Uniemożliwić dzieciom dostęp do materiałów opakowaniowych takich, jak worki plastikowe i elementy styropianowe.

OSTRZEŻENIE! Zagrożenie oparzeniem!

W celu uniknięcia oparzeń należy przestrzegać poniższych wskazówek.

Nigdy nie dotykać gorących powierzchni piekarnika elektrycznego i palników gazowych. Korzystać ze ściereczek do garnków lub rękawic ochronnych.
Podczas pracy urządzenia dzieci nie powinny się do niego zbliżać, ani bawić się w jego pobliżu.

OSTRZEŻENIE! Zagrożenie pożarem!

W celu uniknięcia zagrożenia pożarowego należy przestrzegać poniższych wskazówek.

Nie pozostawiać urządzenia bez nadzoru, gdy podgrzewane są oleje lub thuszcze, ponieważ może dojść do ich zapalenia się.
W pobliżu urządzenia nie ustawiać żadnych łatwopalnych przedmiotów.
NIGDY nie gasić płomienia lub pożaru wodą, wyłączyć piekarnik elektryczny, zamknąć gazowy zawór odcinający i zadusić płomień za pomocą pokrywki lub ognioodpornego koca.

1.4 Użytkowanie zgodnie z przeznaczeniem

OSTROŻNIE!

Urządzenie zostało zaprojektowane i skonstruowane tylko do użytku przemysłowego i powinno być obsługiwane przez wykwalifikowany personel.

Urządzenie pracuje bezpiecznie tylko wtedy, kiedy jest używane zgodnie ze swoim przeznaczeniem.

Wszelka ingerencja w urządzenie, jego montaż oraz prace konserwacyjne, musi wykonywać odpowiedni serwis specjalistyczny.

Kuchnia gazowa z piekarnikiem elektrycznym z termoobiegiem jest przeznaczona wyłącznie do przygotowywania odpowiednich potraw.

Urządzenia nie należy używać do ogrzewania pomieszczeń.

OSTROŻNIE!

Stosowanie urządzenia w celu różnym lub odbiegającym od jego normalnego przeznaczenia jest zabronione i uznawane za użytkowanie niezgodne z przeznaczeniem.

Wyklucza się jakiekolwiek roszczenia wobec producenta lub / i jego pełnomocników z tytułu szkód powstałych wskutek użytkowania urządzenia niezgodnie z jego przeznaczeniem.

Odpowiedzialność za szkody powstałe w czasie użytkowania urządzenia w sposób niezgodny z jego przeznaczeniem ponosi tylko i wyłącznie użytkownik.

2. Informacje ogólne

2.1 Odpowiedzialność i gwarancja

Wszystkie informacje zawarte w niniejszej instrukcji obsługi zostały zestawione przy uwzględnieniu obowiązujących przepisów, aktualnej wiedzy konstruktorskiej i inżynierskiej oraz naszej wiedzy, a także naszych wieloletnich doświadczeń.

Również tłumaczenia instrukcji obsługi zostały wykonane jak najbardziej rzetelnie.

Nie możemy jednak przejąć odpowiedzialności za ewentualne błędy w tłumaczeniu.

Wersją rozstrzygającą jest załączona instrukcja obsługi w języku niemieckim.

W przypadku zamówienia modeli specjalnych lub opcji dodatkowych, oraz w sytuacji zastosowania najnowszych zdobyczy wiedzy technicznej, dostarczone urządzenie może różnic się od objaśnień oraz rysunków zawartych w niniejszej instrukcji obsługi.

OSTROŻNIE!

Przed rozpoczęciem wszelkich czynności związanych z urządzeniem, zwłaszcza przed jego uruchomieniem, należy uważnie przeczytać niniejszą instrukcję obsługi!

Producent nie ponosi odpowiedzialności za szkody i usterki wynikające z:

• nieprzestrzegania wskazówek dotyczących instalacji, obsługi i czyszczenia;
• użytkowania niezgodnego z przeznaczeniem;
• wprowadzania zmian przez użytkownika;
• zastosowania niedopuszczonych części zamiennych.

Zastrzegamy sobie prawo do wprowadzania zmian technicznych w produkcie, służących poprawie właściwości użytkowych urządzenia oraz jego ulepszaniu.

2.2 Ochrona praw autorskich

Niniejsza instrukcja obsługi oraz zawarte w niej teksty, rysunki, zdjęcia i inne elementy podlegają ochronie prawem autorskim. Bez uzyskania pisemnej zgody producenta, zabrania się powielania treści instrukcji obsługi w jakiejkolwiek formie i w jakikolwiek sposób (także fragmentów), oraz wykorzystywania lub / i przekazywania jej zawartości osobom trzecim. Naruszenia powyższego skutkują obowiązkiem wypłaty odszkodowania. Zastrzegamy sobie prawo do dochodzenia dalszych roszczeń.

WSKAZÓWKA!

Dane, teksty, rysunki, zdjęcia i inne opisy zawarte w niniejszej instrukcji, podlegają ochronie prawem autorskim oraz prawem ochrony własności przemysłowej. Każde nadużycie w jej wykorzystaniu jest karalne.

2.3 Deklaracja zgodności

Urządzenie spełnia aktualnie obowiązujące normy oraz wytyczne Unii Europejskiej. Powyższe potwierdzamy w Deklaracji Zgodności WE. W razie potrzeby chętnie prześlemy Państwu odpowiednią Deklarację Zgodności.

3. Transport, opakowanie i magazynowanie 3.1 Kontrola dostawy

Po dotarciu dostawy należy niezwłocznie sprawdzić, czy urządzenie jest kompletne i czy nie zostało uszkodzone podczas transportu. W przypadku stwierdzenia widocznych uszkodzeń transportowych, należy odmówić przyjęcia urządzenia lub dokonać przyjęcia warunkowego.

Zakres szkody należy wpisać do dokumentów przewozowych / listu przewozowego spedytora. Następnie należy zgłosić reklamację.

Ukryte szkody należy zgłosić bezpośrednio po ich stwierdzeniu, gdyż roszczenia odszkodowawcze można zgłaszać tylko w ramach obowiązujących terminów reklamacji.

3.2 Opakowanie

Prosimy nie wyrzucać kartonu od urządzenia. Może on być potrzebny do przechowywania urządzenia, przy przeprowadzce lub podczas wysyłki urządzenia do naszego punktu serwisowego w razie wystąpienia ewentualnych uszkodzeń. Przed uruchomieniem urządzenia należy całkowicie usunąć z niego zewnętrzny i wewnętrzny materiał opakowaniowy.

WSKAZÓWKA!

Przy utylizacji opakowania należy przestrzegać przepisów obowiązujących w danym kraju. Materiały opakowaniowe nadające się do powtórnego użytku, należy wprowadzić do recyklingu.

Prosimy sprawdzić, czy urządzenie oraz akcesoria są w komplecie. Jeżeli brakowałoby jaki części, prosimy skontaktować się z naszym Działem Obsługi Klienta.

3.3 Magazynowanie

Opakowanie należy pozostawić zamknięte do momentu instalacji urządzenia, a podczas przechowywania należy stosować się do oznaczeń dotyczących sposobu ustawienia i magazynowania opakowania.

Opakowane urządzenia należy przechowywać zawsze zgodnie z poniższymi warunkami:

• nie składować na wolnym powietrzu,
• przechowywać w suchym pomieszczeniu, chroniąc przed kurzem,
• nie wystawiać na działanie agresywnych środków,
• chronić przed działaniem promieni słonecznych,
• unikać wstrząsów mechanicznych,
• w przypadku dłuższego magazynowania (powyżej trzech miesięcy), regularnie kontrolować stan wszystkich części oraz opakowania, w razie konieczności urządzenie odświeżyć i odnowić.

4. Parametry techniczne

4.1 Zestawienie podzespołów urządzenia

B A

A B

A 3,5 kW

B 7,0 kW

② Palniki gazowe (4)

③ Elementy obsługi

④ Prowadnice do półek

⑤ Drzwi piekarnika

⑥ Uchwyt drzwi piekarnika

⑦ Nóżki o regulowanej wysokości

⑧ Ruszt - półka

⑨ Blacha do pieczenia

⑩ Obudowa

⑪ Wylot pary

4.2 Dane techniczne

Nazwa	4-palnikowa kuchnia gazowa GHU 4110z piekarnikiem elektrycznym z termoobiegiem 1/1GN
Nr art.:	2819991
Materiał:	CrNi 18/10, ciężkie ruszty żeliwne,nóżki ze stali szlachetnej
Wykonanie:	kuchnia gazowa▪ palniki gazowe z zabezpieczeniem zapłonu▪ zapalanie ręczne▪ 4 pola do gotowania 2 x 3,5 kW / 2 x 7,0 kW▪ ustawienie na gaz ziemny H, dołączone dysze na propanpiekarnik elektryczny z termoobiegiem▪ przystosowany do 1/1 GN▪ 4 poziomy prowadnic▪ wylot pary▪ zakres regulacji temperatury: 50 °C – 300 °C▪ programator czasowy 0 - 120 minut▪ wymiary przestrzeni wewnętrznej:szer. 560 x gł. 390 x wys. 340 mm
Moc przyłączeniowadla gazu:	21,0 kW
Elektryczne wartościprzyłączeniowe:	3,1 kW / 220-240 V 50/60 Hz
Wymiary urządzenia:	szer. 750 x gł. 700 x wys. 850-910 mm
Ciężar: 65,0 kg
Wyposażenie:	2 półki, stal szlachetna, 2 blachy do pieczenia

Zastrzegamy sobie prawo dokonywania zmian technicznych!

Zabezpieczenia

Zabezpieczenie przed przegrzaniem

RESET

Urządzenie jest wyposażone w zabezpieczenie przed przegrzaniem.

Gdy temperatura w komorze piekarnika będzie za wysoka nastąpi zadziałanie zabezpieczenia i wyłączenie piekarnika.

Pozostawić urządzenie do ostygnięcia.

W celu ponownego uruchomienia piekarnika, po ostygnięciu urządzenia wcisnąć przycisk RESET znajdujący się na panelu obsługi. W tym celu należy zdjąć zaślepkę.

Zabezpieczenie zapłonu palników gazowych

Zabezpieczenie zapłonu palników gazowych pozwala uniknąć niekontrolowanego ulatniania się gazu, a tym samym deflagracji lub wybuchów.

Przy przypadkowym zgaszeniu płomienia (np.: przeciąg, rozłanie cieczy itd.) zadziała zawór bezpieczeństwa i odetnie dopływ gazu.

Tabela 1 Z astosowanie kategorii gazu i wartości ciśnienia gazu w krajach użytkowania

Kategorie Rodzaj gazu		Ciśnienie gazu	Kraj docelowy
I_2H	G20 20	mbar	AT, BG, CH, CY, CZ, DK, EE, ES, FI, GB, GR, IE, IT, LT, LV, NO, PT, RO, SE, SI, SK
I_2E	G20 20	mbar DE, LU, PL, RO
I_3+	G30/G31	(28 - 30/37) mbar	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, PT, SI, SK
I_3B/P	G30 30	mbar	BE, BG, CY, DK, EE, FI, FR, GB, HR, HU, IS, IT, LT, MT, NL, NO, RO, SE, SI, SK
I_3B/P	G30 50	mbar AT, CH, DE, SK
II_2H3+	G20 G30/G31	20 mbar (28 - 30/37) mbar	CH, CY, CZ, ES, GB, GR, IE, IT, LT, PT, SI, SK
II_2H3B/P	G20 G30	20 mbar 30 mbar	AT, CH, CY, CZ, DK, EE, FI, GR, IT, LT, NO, RO, SE, SI, SK

W przypadku odstępstw od wskazanych wartości, nie można zrealizować prawidłowego wprowadzenia urządzenia do eksploatacji.

Prawidłowe działanie urządzenia nie jest wówczas możliwe.

Tabela 2 Właściwości dysz i palników

Rodzaj gazu	Ciśnienie gazu (mbar)	Dysza palnika głównego (∅ mm)	Nastawa dla powietrza pierwotnego (mm)	Dysza palnika zapłonowego (∅ mm)
Palnik gazowy 3,5 kW
G20 20 1,45 6 0,35
G30 50 0,85 6 0,20
G30/G31 30/37 0,90 6 0,20
Palnik gazowy 7,0 kW
G20 20 2,00 4 0,35
G30 50 1,10 4 0,20
G30/G31 30/37 1,25 4 0,20

5. Instalacja i obsługa

5.1 Wskazówki dla instalatora

OSTROŻNIE!

Wszystkie prace przyłączeniowe, instalacyjne i konserwacyjne związane z urządzeniem, urządzeniami wentylacyjnymi oraz odprowadzającymi spaliny mogą być wykonywane tylko przez wykwalifikowany personel specjalistyczny i w zgodzie z obowiązującymi w danym kraju przepisami międzynarodowymi, krajowymi i lokalnymi.

• Przed rozpoczęciem prac instalacyjnych i rozpoczęciem użytkowania należy uważnie przeczytać niniejszą instrukcję.
• Po otrzymaniu urządzenia upewnić się, że nie ma ono uszkodzeń transportowych, i że opakowanie nie zostało uszkodzone. W przypadku stwierdzenia uszkodzeń lub braku części należy niezwłocznie powiadomić o tym przedsiębiorstwo spedycyjne lub sprzedawcę i podać Nr Art. oraz numer seryjny (umieszczone na tabliczce znamionowej znajdującej się na prawej zewnętrznej stronie urządzenia) oraz załączyć dokumentację fotograficzną.
• Upewnić się czy na drodze do miejsca instalacji nie ma elementów ograniczających przejazd przez drzwi, korytarze lub inne ciągi komunikacyjne.
• UWAGA: Podczas transportowania urządzenia może dojść do jego przewrócenia, co może spowodować uszkodzenie przedmiotów lub szkody osobowe. Należy stosować środki odpowiednie do ciężaru urządzenia. Urządzenia nie należy ciągnąć ani przechyląć, lecz unosić prostopadle do podłoża i przemieszczać poziomo.

5.1.1 Instalacja

Wymiary potrzebne przy ustawianiu

Wskazówki dotyczące instalacji

OSTROŻNIE!

W celu uniknięcia koncentracji produktów spalania szkodliwych dla zdrowia w pomieszczeniu instalacji, zgodnie z przepisami, urządzenie może być instalowane i użytkowane tylko w dobrze wentylowanych pomieszczeniach.

• Pomieszczenie, w którym zostanie zainstalowane urządzenie musi mieścić tyle powietrza, ile go potrzeba do przepisowego spalania gazuDo prawidłowego spalania wymagany dopływowy strumień powietrza nie może być mniejszy niż 2 m³/h na kW znamionowej mocy urządzenia (patrz tabliczka znamionowa na urządzeniu. Ponadto należy stosować się do przepisów BHP.
• Powietrze musi być pozyskiwane bezpośrednio z zewnątrz poprzez stale otwarte szczeliny lub kanały nawiewne połączone z obszarem czystego powietrza.

- Urządzenie należy do następującego rodzaju konstrukcyjnego:

A1: Urządzenie bez wentylatorów lub podłączenia do wyciągu bądź innych urządzeń do odprowadzania produktów spalania z pomieszczeń. Powietrze spalania i spalane gazy mieszają się w tym samym pomieszczeniu.

- Przed ustawieniem urządzenia należy sprawdzić wymiary i dokładną pozycję przyłączy elektrycznych i gazowych.

- Rozpakować urządzenie i zutylizować cały materiał opakowaniowy zgodnie z obowiązującymi przepisami.

OSTROŻNIE!

Nigdy nie usuwać z urządzenia tabliczki znamionowej i oznakowań ostrzegawczych.

- Ustawić urządzenie w bezpiecznym miejscu, na równym podłożu o nośności wystarczającej dla ciężaru urządzenia wraz z maksymalnym obciążeniem przygotowywanymi potrawami.

- Nigdy nie ustawiać urządzenia na podłożu palnym lub wrażliwym na wysoką temperaturę.

- Nigdy nie ustawiać urządzenia bezpośrednio przy ścianach, murkach, meblach lub innych przedmiotach, które są wykonane z materiałów palnych. Zachować co najmniej 200 mm odstęp od ścianek bocznych i ścianki tylnej. Pomiędzy górną powierzchnią urządzenia i znajdującymi się nad nią powierzchniami poziomymi należy zachować odstęp minimum 600 mm.

- Jeśli zachowanie podanych odstępów nie jest możliwe, należy zastosować elementy ochronne (np. folia z materiału odpornego na wysoką temperaturę), które wytrzymują oddziaływanie temperatury o wartości co najmniej 90 °C. Postępować zgodnie z obowiązującymi przepisami przeciwpożarowymi.

- Poziomowanie i regulację wysokości przeprowadzić za pomocą nóżek. Duże różnice wysokości lub przechylenie mogą mieć negatywny wpływ na działanie urządzenia.

5.1.2 Przyłącze elektryczne

ZAGROŻENIE! Niebezpieczeństwo porażenia prądem

elektrycznym!

W przypadku nieprawidłowej instalacji urządzenie może powodować obrażenia! Przed instalacją należy porównać dane lokalnej sieci elektrycznej z danymi technicznymi urządzenia (patrz tabliczka znamionowa).

Urządzenie podłączyć tylko przy pełnej zgodności!

- Przed podłączeniem urządzenia do zasilania elektrycznego należy upewnić się, że wartości napięcia i częstotliwości widniejące na tabliczce znamionowej pokrywają się z danymi istniejącej instalacji elektrycznej.

Dopuszcza się tolerancję napięcia nieprzekraczającą ± 10%.

• Urządzenie jest wyposażone w przewód elektryczny H07RN-F 3 x 1,5 mm ^2 bez wtyczki. Podłączenie do instalacji zasilania elektrycznego musi być zgodne z obowiązującymi przepisami międzynarodowymi, krajowymi i lokalnymi i wykonane przez wykwalifikowanego elektryka.
• Urządzenie musi być podłączone do obwodu wyrównania potencjałów.
  Zacisk przyłączeniowy znajduje się z tyłu pod znakiem

5.1.3 Przyłącze gazowe

OSTRZEŻENIE!

Instalacja urządzenia oraz ewentualne przezbrojenie lub dopasowanie do innego rodzaju gazu mogą być wykonane tylko zgodnie z obowiązującymi przepisami i przez wykwalifikowany personel specjalistyczny.

Przynajmniej raz w roku urządzenie powinno zostać sprawdzone przez specjalistyczny personel. W przypadku pożaru natychmiast zamknąć zawór gazowy i zastosować odpowiednią gaśnicę!

• Urządzenie zostało przystosowane i zatwierdzone do pracy z rodzajem gazu wymienionym na tabliczce znamionowej. Przed instalacją należy sprawdzić, czy lokalna instalacja zasilania gazem (rodzaj gazu i ciśnienie) jest zgodna z przystosowaniem urządzenia.
• Przyłącze gazowe znajduje się po prawej stronie urządzenia na dole i jest oznakowane tabliczka z napisem „GAS (GAZ ENTRY)”.
• Przyłączenie do instalacji gazowej może być wykonane tylko przez wykwalifikowanego instalatora gazowego z uwzględnieniem lokalnych przepisów.
• W ogólnodostępnych miejscach instalacji urządzenia należy stosować się do przepisów BHP oraz norm zabezpieczania przed pożarem i panika.
• Atestowany odcinający zawór gazowy musi znajdować się w łatwo dostępnym miejscu pomiędzy instalacją gazową i urządzeniem, aby w razie potrzeby możliwe było szybkie odciecie dopływu gazu.
• Upewnić się, że wąż do gazu nie będzie się stykał z gorącymi częściami piekarnika.

OSTROŻNIE!

Po instalacji sprawdzić, czy przyłącza są dobrze przymocowane. Do sprawdzania szczelności połączeń w instalacji gazowej nigdy nie używać otwartego płomienia, zawsze należy stosować roztwór mydła lub specjalnego pieniącego się produktu.

Użytkowanie w przypadku gazu, którego rodzaj jest zgodny z przystosowaniem urządzenia

Sprawdzić, czy rodzaj gazu podany na tabliczce znamionowej jest zgodny z rodzajem gazu dostarczanym do miejsca instalacji. Odpowiednie dane znajdują się w tabeli 1 „Zastosowanie kategorii gazu i wartości ciśnienia gazu w krajach użytkowania” na stronie 104.

W przypadku braku danych do porównania z tabliczką znamionową dotyczących doprowadzanego rodzaju gazu, kategorii gazu lub ciśnienia gazu, należy skontaktować się z lokalnym przedsiębiorstwem gazowniczym.

OSTROŻNIE!

Urządzenie działa prawidłowo tylko wtedy, gdy ciśnienie w instalacji gazowej mieści się w przedziale wartości dla różnych kategorii gazu, które zostały podane w tabeli 1 „Zastosowanie kategorii gazu i wartości ciśnienia gazu w krajach użytkowania” na stronie 104.

Kontrola palnika głównego

- Uruchomić urządzenie wg zaleceń zawartych w punkcie 5.2.3 „Zapalanie palników gazowych”, zapalać pojedyncze palniki i sprawdzać, czy płomień zapłonowy, zapłon i ustawianie najmniejszego płomienia działają bez zarzutów. Jeśli jest inaczej, należy sprawdzić dysze i ustawienie powietrza pierwotnego.

Przezbrojenie na inny rodzaj gazu / wymagane ustawienia

OSTROŻNIE!

Przestawienie na rodzaje gazu inne niż rodzaj, do którego został przystosowany palnik, może być wykonane tylko przez wykwalifikowanego instalatora gazowego.

• Urządzenie zostało przystosowane i zatwierdzone do pracy z rodzajem gazu podanym na tabliczce znamionowej (gaz ziemny).
• W razie potrzeby urządzenie powinno zostać przezbrojone przez specjalistę. W celu przezbrojenia należy wymienić dysze palnika głównego (2, il. po prawej) i palnika zapłono-wego (1, il. po prawej) i wykonać odpowiednie regulacje. Zakres dostawy obejmuje dysze do przezbrojenia na gaz płynny.

a) Wymiana dyszy palnika głównego

• W celu uzyskania dostępu do wsporników dysz zdjąć ruszty żeliwne z urządzenia, usunąć osłony palników, korpusy palników i tacki ściekowe.
• Odkręcić śrubę mocującą do regulacji powietrza pierwotnego.
• Wyjęta dyszę zastąpić dyszą, która jest przewidziana dla odpowiedniego rodzaju gazu (dane dotyczące dysz znajdują się w tabeli 2 „Właściwości dysz i palników “, strona 105).
  • Zgodnie z powyższymi wskazówkami należy przezbroić wszystkie palniki.

b) Wymiana dyszy palnika zapłonowego

• Za pomocą klucza 11 mm odkręcić śrubę zamykającą palnika zapłonowego.
• Za pomocą wkrętaka płaskiego wykręcić dyszę palnika zapłonowego.
• Wkręcić dyszę odpowiednią dla danego rodzaju gazu, ewentualnie wykonać regulację (dane dla dysz znajdują się w tabeli 2 „Właściwości dysz i palników“, strona 105).
• Zgodnie z powyższymi wskazówkami wymienić dysze wszystkich palników zapłonowych.

c) Ustawianie powietrza pierwotnego

• Powietrze pierwotne należy ustawić zgodnie z danymi z tabeli 2 „Właściwości dysz i palników“, strona 105).
• Jeśli powietrze pierwotne zostało ustawione prawidłowo, płomień pali się stabilnie, a więc nie mogą powstawać żadne przerwy w płomieniu przy zimnym palniku ani cofanie się płomienia przy rozgrzanym palniku.

d) Regulacja palnika zapłonowego

- Ustawić palnik zapłonowy i sprawdzić, czy płomień pali się bez zarzutów i obejmuje termoelement. Jeśli jest inaczej, sprawdzić, czy zamontowane są właściwe dysze (tabela 2 „Właściwości dysz i palników“, strona 105).

e) Ustawianie najmniejszego płomienia

- Po przezbrojeniu na inny rodzaj gazu należy zmienić ustawienia małego płomienia dla poszczególnych palników.

Regulację należy wykonać następująco:

- Zapalić palnik wg wskazówek zawartych w punkcie 5.2.3 „Zapalanie palników gazowych“.

- Pokrętło do regulacji płomienia przekręcić zgodnie z kierunkiem ruchu wskazówek zegara do pozycji dla małego płomienia „”.

- Zdjać gałkę pokrętła do regulacji płomienia.

- W przypadku przezbrojenia z gazu ziemnego na gaz płynny śrubę do dokładnej regulacji F (il. po prawej) przekręcać za pomocą małego wkrętaka zgodnie z kierunkiem ruchu wskazówek zegara, aż do uzyskania żądanej mocy płomienia.

- W przypadku przezbrojenia z gazu płynnego na gaz ziemny śrubę do dokładnej regulacji F (il. po prawej) przekręcać za pomocą małego wkrętaka przeciwnie do kierunku ruchu wskazówek zegara, aż do uzyskania żadanej mocy płomienia.

- Ponownie zainstalować gałkę pokrętła i szybko przekręcić pokrętłem od pozycji maksimum do pozycji minimum i sprawdzić płomień. Upewnić się, że ustawienie nadal umożliwia prawidłowe ogrzewanie termoelementu. Jeśli nie, należy skorygować ustawienie małego płomienia. Kolejno skorygować ustawienia dla wszystkich palników.

- Po wymianie dysz lub po regulacji, zawsze należy upewnić się, że płomień ma niebieskawy kolor; pali się stabilnie; nie oddziela się od palnika, podczas zmiany z dużego płomienia na mały nie następuje cofanie się płomienia.

• Po przezbrojeniu na inny rodzaj gazu należy sprawdzić szczelność za pomocą odpowiedniego sprayu lub wody z mydłem (w żadnym przypadku nie używać otwartego płomienia!).
• Po wszystkich czynnościach zamiany lub regulacji przy urządzeniu, należy ponownie poprawnie zamontować wszystkie zdemontowane wcześniej części, aby urządzenie znów było gotowe do pracy.
• Po przezbrojeniu, należy zdjąć starą naklejkę z wartościami regulacyjnymi i zastąpić ją nowa, dostarczoną naklejką dla nowego rodzaju gazu.

5.2 Wskazówki dla użytkownika

OSTROŻNIE!

Niniejszą instrukcję użytkowania należy uważnie przeczytać, ponieważ zawiera ona ważne wskazówki dotyczące bezpieczeństwa i użytkowania urządzenia. Instrukcję należy przechowywać w łatwo dostępnym miejscu. Gdy urządzenie zostanie przekazane osobie trzeciej, wówczas należy jej przekazać także niniejszą instrukcję użytkowania.

Wadliwa instalacja, błędy przy obsłudze, konserwacji i czyszczeniu oraz ewentualne zmiany i modyfikacje mogą być przyczyną wadliwego działania, uszkodzeń i obrażeń.

5.2.1 Pierwsze uruchomienie

• Upewnić się, że we wnętrzu piekarnika elektrycznego i na powierzchni do gotowania nie pozostały żadne przedmioty (wyposażenie, folie opakowaniowe, instrukcje).
• Przed uruchomieniem z urządzenia należy ostrożnie ściągnąć folię ochronną i za pomocą letniej wody z mydłem lub odpowiedniego rozcieńczalnika usunąć wszystkie pozostałości kleju.
• Przed uruchomieniem należy sprawdzić poprawność instalacji, wypoziomowanie urządzenia, jak również poprawność wykonania przyłącza elektrycznego i gazowego.
• Nie zasłaniać i nie zatykać szczelin wentylacyjnych.
• Elementy urządzenia, które ewentualnie zostały zdemontowane podczas instalacji i wykonywania przyłączy, muszą zostać ponownie zamontowane przy urządzeniu.
• Przed rozpoczęciem użytkowania urządzenie należy oczyścić zgodnie ze wskazówkami zawartymi w punkcie 6 „Czyszczenie i konserwacja“.

5.2.2 Elementy obsługi

1 2 3 4 5 6

1. Gałka pokrętła regulacji palnika (4)
2. Pokrętło regulatora temperatury piekarnika

3. Pokrętło regulatora czasu dla piekarnika

4. Kontrolka rozgrzewania (pomarańczowa)

5. Kontrolka pracy (zielona)
6. Przycisk RESET

5.2.3 Kuchnia gazowa

Zapalanie palników

• Upewnić się, że wszystkie gałki są ustawione w pozycji „•“ (WYŁ).
• Otworzyć włączony przed urządzeniem zawór gazowy.
• W celu zapalenia palnika wcisnąć odpowiednie pokrętło i przekręcić je zgodnie z kierunkiem ruchu wskazówek zegara, do pozycji z symbolem płomienia zapłonowego „

- Przytrzymać wciśnięte pokrętło 3-4 sekundy i zapalić płomień zapalarką.

- Przez kilka sekund przytrzymać wciśnięte pokrętło, aby uzyskać ciągłość palenia się płomienia.

- Ustawić wielkość płomienia, odpowiednio do potrzeb, przekręcając gałkę w kierunku ustawienia dużego płomienia „,” lub małego płomienia „,”, przy czym gałka musi być ustawiana w obszarze pomiędzy tymi ustawieniami i nigdy pomiędzy symbolem dużego płomienia „,” i pozycją „,” (WYŁ).

• W celu zgaszenia palnika gałkę należy przekręcić do pozycji „•“ (WYŁ).

- Po zakończeniu dnia roboczego zamknąć gazowy zawór odcinający.

W przypadku dłuższego przestoju lub uszkodzenia urządzenia należy zamykać główny zwór gazowy znajdujący się poza urządzeniem.

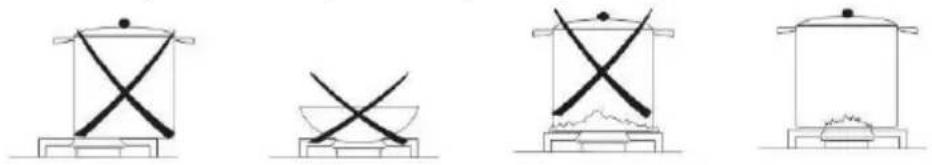

Wskazówki i rady

• Należy unikać wychodzenia płomienia poza garnek (patelnię).
• Gdy potrawa zacznie się gotować, wówczas należy zredukować wielkość płomienia do najniższego stopnia, aby płomień nie został zgaszony przez kipiącą potrawę.
• Podczas rozgrzewania tłuszczów i olejów nie pozostawiać urządzenia bez nadzoru, ponieważ w razie przegrzania mogą się one zapalić. Istnieje zagrożenie pożarowe!
• Do gotowania należy stosować tylko naczynia z płaskim dnem.

- Naczynia do gotowania należy ustawiać na ruszcie tak, aby płomień znajdował się po środku.

5.2.4 Piekarnik elektryczny

- Przed włączeniem piekarnika należy upewnić się, że w piekarniku znajduje się tylko takie wyposażenie, które jest przewidziane dla danego procesu gotowania/pieczenia (normalnie wystarcza ruszt-półka, na której, po wstępnym podgrzaniu, ustawia się naczynia wzgl. blachę do pieczenia z potrawami).

- Przed rozpoczęciem użytkowania piekarnik umyć ciepłą wodą z dodatkiem łagodnego środka myjącego.

- Podłączyć urządzenie do odpowiedniego gniazdka i podgrzewać pusty piekarnik przy najwyższej nastawie temperatury 300 °C przez co najmniej 30 min. W wyniku rozgrzewania się materiałów izolacyjnych i substancji ochronnych, które stosuje się podczas obróbki metalu, może powstawać nieprzyjemny zapach, który nie powinien występować w czasie dalszej eksploatacji. Po wygrzaniu przewietrzyć pomieszczenie przy otwartych drzwiach piekarnika.

- W celu osiągnięcia optymalnego efektu gotowania/pieczenia, dla każdej potrawy należy odpowiednio dobrać temperaturę i czas pracy piekarnika.

Regulacja temperatury

- Za pomocą pokrętła regulatora temperatury ustawić temperaturę odpowiednią dla danej potrawy. Możliwe są następujące ustawienia:

50, 100, 150, 200, 250, 300 °C.

- Pomarańczowa kontrolka świeci się podczas całej fazy rozgrzewania. Po osiągnięciu ustawionej temperatury kontrolka gaśnie.

- We wstępnie rozgrzanym piekarniku można umieścić przygotowane potrawy.

- Gdy temperatura wewnątrz piekarnika spadnie, wówczas ponownie zaświeci się pomarańczowa kontrolka pracy i urządzenie znów zostanie podgrzane do ustawionej temperatury.

- Przez cały czas pracy działa wentylator, który zapewnia równomierny rozkład gorącego powietrza w piekarniku.

- Urządzenie jest wyposażone w funkcję ustawiania czasu. Czas pracy piekarnika można dostosować do danej potrawy za pomocą pokrętła regulatora czasu w przedziale 20 -120 minut.

- Gdy ustawiony czas pieczenia upłynie, piekarnik wyłączy się i gotowe potrawy można wyjąć z komory piekarnika.

- Jeśli nie jest wymagane ustawienie konkretnego czasu pracy piekarnika, pokrętło regulatora należy ustawić w pozycji dla pracy ciągłej. Należy obserwować proces pieczenia i wyłączyć urządzenie, gdy potrawy będą gotowe.

OSTROŻNIE!

W przypadku zakończenia użytkowania piekarnika przekręcić pokrętło wyboru funkcji do pozycji „•“ (WYŁ).

Poziomy

• W piekarniku są dostępne 4 poziomy: 1 dolny, 2 środkowe, 1 górny.
- Najlepsze rezultaty uzyskuje się przy korzystaniu z poziomów środkowych.

- W celu zapewnienia wystarczającej cyrkulacji powietrza, pomiędzy potrawami znajdującymi się na półkach powinien być zachowany odstęp co najmniej 40 mm.

Wskazówki i rady

• W związku z wielkością porcji potraw i stosowaniem różnych naczyń z różnych materiałów, o różnej grubości (terakota, szkło, aluminium, stal) mogą występować odstępstwa od czasów wynikających z przepisów.
• W przypadku delikatnych potraw i dań przygotowywanych z udziałem spulchniaczy należy unikać otwierania drzwi piekarnika, aby nie zmieniać temperatury wewnętrznej.
• W celu oszczędzania energii w przypadku długich procesów gotowania/pieczenia, piekarnik można wyłączyć kilka minut wcześniej, niż przewidziano w przepisie i nie otwierać drzwi piekarnika, aby wykorzystać pozostałe ciepło.

6. Czyszczenie i konserwacja

OSTROŻNIE!

Przed czyszczeniem należy odłączyć urządzenie od zasilania elektrycznego (wyciągnąć wtyczkę!), zakręcić główny zawór gazowy i poczekać, aż urządzenie ostygnie.

Urządzenie nie jest przystosowane do spłukiwania bezpośrednim strumieniem wody. W związku z tym do oczyszczania urządzenia nie należy używać strumienia pod ciśnieniem!

Uważać, aby do urządzenia nie dostała się woda.

Wskazówki dotyczące czyszczenia

WSKAZÓWKA!

W celu zapewnienia niezawodnego działania, higieny i wydajności, urządzenie należy czyścić codziennie po zakończeniu pracy.

Powierzchnia do gotowania na gazie

○ Zdjąć z urządzenia ruszty żeliwne, osłony palników i tacki ściekowe.
○ Umyć te części urządzenia za pomocą miękkiej ściereczki lub gąbki nasączonej ciepłą woda. W razie potrzeby można zastosować neutralny środek czyszczący. Opłukać czystą woda i dokładnie osuszyć.
o Po oczyszczeniu osłon palników, tacek ściekowych i żeliwnych rusztów ponownie umieścić je na właściwych miejscach.

Akcesoria

○ Wyjąć blachę do pieczenia i półkę z piekarnika. Umyć je ciepłą wodą z dodatkiem łagodnego środka myjącego. Opłukać czystą wodą, a następnie wyposażenie dokładnie osuszyć.

Piekarnik elektryczny

○ Wnętrze piekarnika i prowadnice do półek należy starannie oczyścić za pomocą miękkiej ściereczki lub gąbki i ciepłej wody oraz środka myjącego przeznaczonego do stali szlachetnej. Starannie opłukać ciepłą wodą uważając, aby nie pozostawić resztek środka myjącego. Następnie osuszyć wnętrze piekarnika i prowadnice do półek.
○ Nie stosować szorstkich ścierek oraz innych produktów, które mogłyby uszkodzić powierzchnie w piekarniku.

Obudowa urządzenia

○ Codziennie czyścić obudowę i drzwi piekarnika z zastosowaniem letniej wody z mydłem. Nastepnie dobrze spłukać i wytrzeć do sucha.
Do czyszczenia powierzchni ze stali szlachetnej (obudowa, powierzchnia do gotowania i drzwi piekarnika) należy stosować wyłącznie specjalne środki do czyszczenia stali szlachetnej, stosowanie nieodpowiednich środków może wywołać korozję urządzenia. Uwzględnić wskazówki producenta stosowanych środków czyszczących umieszczone na opakowaniu.
Do czyszczenia urządzenia nie stosować włókien stalowych, szczotek drucianych lub stalowych skrobaków, ponieważ może to spowodować odkładanie się cząstek żelaza, których utlenianie może spowodować powstawanie rdzawych plam.
○ Nie stosować środków zawierających chlor (wybielacze, kwas solny itd.).
o Po oczyszczeniu, powierzchnie należy osuszyć i wypolerować za pomocą miękkiej suchej ściereczki.

Wskazówki dotyczące konserwacji

OSTROŻNIE!

W celu zapewnienia bezpiecznej pracy, urządzenie należy regularnie (co najmniej raz w roku) poddawać przeglądowi wykonywanemu przez autoryzowany zakład specjalistyczny.

Zalecamy podpisanie umowy konserwacyjnej.

o Regularnie (przynajmniej raz w roku) należy zlecać przeprowadzenie kontroli urządzenia wykwalifikowanemu elektrykowi i instalatorowi gazu.
- Przed rozpoczęciem jakichkolwiek prac konserwacyjnych urządzenie należy odłączyć od zasilania elektrycznego i instalacji gazowej. Poczekać, aż urządzenie ostygnie.
- Przed przemieszczeniem urządzenia w inne miejsce należy upewnić się, że nastąpiło poprawne odłączenie od instalacji elektrycznej i gazowej. Po ustawieniu urządzenia w nowym miejscu, przed ponownym uruchomieniem, należy zlecić wykonanie przyłączy elektrycznych i gazowych, zgodnych z obowiązującymi przepisami, wykwalifikowanemu elektrykowi i instalatorowi instalacji gazowych.
- Regularnie sprawdzać prawidłowość działania wszystkich elementów kontrolnych i zabezpieczających.
- Sprawdzić poprawność zapalania palnika i poprawność działania po ustawieniu najmniejszego płomienia.
o Skontrolować szczelność instalacji gazowej.
- Regularnie sprawdzać przewód przyłączeniowy pod kątem uszkodzeń. Nigdy nie użytkować urządzenia z uszkodzonym przewodem zasilającym. W celu uniknięcia zagrożeń w przypadku uszkodzenia przewodu zasilającego zlecić jego wymianę wykwalifikowanemu elektrykowi.

7. Utylizacja

Stare urządzenia

Po zakończeniu okresu eksploatacji, stare urządzenie należy poddać utylizacji, zgodnie z obowiązującymi w danym kraju regulacjami. Zalecamy skontaktować się ze specjalistyczną firmą lub nawiązać kontakt z komórką ds. utylizacji we władzach gminy.

OSTRZEŻENIE!

Przed utylizacją urządzenia, należy je pozbawić możliwości dalszego użytkowania, aby uniknąć związanych z tym zagrożeń. W tym celu odłączyć urządzenie od zasilania elektrycznego i gazowego. Odłączyć przewód zasilający od urządzenia.

OSTROŻNIE!

Podczas utylizacji urządzenia należy postępować zgodnie z właściwymi przepisami państwowymi lub regionalnymi.
