Rustica - Okap Seenergy - Bezpłatna instrukcja obsługi

Marka	Seenergy
Model	Rustica
Kategoria	Okap kuchenny
Typ	Okap ścienny
Liczba prędkości	3
Minutnik	Tak, 15 minut (automatyczne wyłączanie silnika i oświetlenia)
Oświetlenie	LED (wymienny)
Filtr przeciwtłuszczowy	Metalowy, zmywalny w zmywarce lub w gorącej wodzie
Filtr węglowy	Tak, nie do regeneracji, wymiana co 2 miesiące
Zasilanie elektryczne	220-240 V AC, 50 Hz
Uziemienie	Obowiązkowe
Zalecane zastosowanie	Tylko do użytku domowego, nie do użytku profesjonalnego
Kompatybilność z palnikami kuchennymi	Nie gotować bezpośrednio na otwartym ogniu; używać naczyń na palnikach
Konserwacja zewnętrzna	Wilgotna ściereczka i neutralny płynny detergent; unikać środków ściernych i pary
Konserwacja filtra metalowego	Co najmniej raz w miesiącu w gorącej wodzie z detergentem lub w zmywarce
Wymiana filtra węglowego	Co 2 miesiące (tylko wersja recyrkulacyjna)
Bezpieczeństwo	Odłączyć urządzenie przed czyszczeniem lub konserwacją
Instalacja	Zarezerwowana dla wykwalifikowanego profesjonalisty; sprawdzić brak ukrytych przewodów elektrycznych
Rodzaj sterowania	Mechaniczne przyciski do prędkości, timera i oświetlenia
Funkcja timera	Tak, aktywacja przyciskiem on/off; migająca kontrolka wskazuje działanie
Zgodność	Dyrektywy WE (93/68/EWG, 2004/108/WE, 2006/95/WE itd.)
Materiał	Stal nierdzewna (szacunkowo)

Często zadawane pytania - Rustica Seenergy

Jak czyścić metalowe filtry przeciwtłuszczowe?

Filtry przeciwtłuszczowe należy myć co najmniej raz w miesiącu. Użyj gorącej wody i neutralnego detergentu. Można je również myć w zmywarce. Do demontażu użyj uchwytów.

Kiedy wymieniać filtr węglowy?

Filtr węglowy nie podlega regeneracji i należy go wymieniać co najmniej co dwa miesiące, aby zapewnić dobrą wydajność (tylko wersja recyrkulacyjna).

Jak używać timera?

Naciśnij przycisk ON/OFF TIMER, aby aktywować timer. Uruchamia on odliczanie 15 minut, po którym silnik i oświetlenie wyłączą się automatycznie. Kontrolka miga naprzemiennie z przyciskiem ustawionej prędkości.

Czy mogę używać okapu nad kuchenką gazową?

Tak, ale nigdy nie gotuj bezpośrednio na ogniu bez naczynia. Zassane płomienie mogą uszkodzić urządzenie. Ponadto, podczas jednoczesnego użytkowania z urządzeniami spalającymi, zapewnij odpowiednią wentylację, aby uniknąć gromadzenia się tlenku węgla.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Przewód musi być wymieniony wyłącznie przez producenta, jego serwis gwarancyjny lub wykwalifikowanego technika, aby uniknąć zagrożenia. Nie używaj urządzenia z uszkodzonym przewodem.

Jak wymienić oświetlenie LED?

Najpierw odłącz urządzenie. Odłącz złącze LED i wymień część. Użyj identycznej diody LED.

Jakie są ważne środki ostrożności?

Zawsze odłączaj okap przed czyszczeniem lub konserwacją. Nigdy nie używaj urządzeń parowych ani wysokociśnieniowych. Pilnuj smażenia, aby uniknąć pożarów. Dzieci poniżej 8 roku życia wymagają nadzoru.

Czy mogę samodzielnie zainstalować okap?

Instalacja jest zarezerwowana dla wykwalifikowanego profesjonalisty. Przed wierceniem sprawdź, czy w ścianie nie ma ukrytych przewodów elektrycznych lub rur. Postępuj zgodnie z instrukcjami mocowania (punkty A-A', B-B', C-C').

Jakie są wymagane warunki elektryczne?

Urządzenie działa na 220-240 V AC, 50 Hz. Uziemienie jest obowiązkowe. Nie używaj adapterów ani rozgałęziaczy. Obwód musi być stabilny, aby uniknąć uszkodzeń nieobjętych gwarancją.

Jak oszczędzać energię za pomocą okapu?

Zawsze używaj pokrywek na garnki, wybieraj naczynia z płaskim dnem i dopasowane do ilości. Gotuj z małą ilością wody, aby zachować witaminy i minerały oraz zmniejszyć zużycie energii.

INSTRUKCJA OBSŁUGI Rustica Seenergy

To urządzenie może być używane przez dzieci w wieku 8 i więcej lat oraz przez osoby o ograniczonych możliwościach fizycznych, sensorycznych czy mentalnych, a także bez doświadczenia i odpowiedniej wiedzy, jeśli znajdują się pod kontrolą lub zostały odpowiednio przygotowane do bezpiecznego używania urządzenia i jeśli rozumieją zagrożenia, jakie urządzenie może stwarzać. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja, które należą do obowiązku użytkownika, nie powinny być wykonywane przez dzieci bez nadzoru.

• Zaraz po dostarczeniu urządzenia należy natychmiast usunąć opakowanie. Potwierdzić jego ogólny wygląd, a w przypadku zaobserwowania jakichkolwiek nieprawidłowości powiadomić o tym punkt sprzedaży lub instalatora.
• Urządzenie jest przeznaczone do normalnego użytku domowego. Nie może być wykorzystywane w celach przemysłowych czy zawodowych lub do innych celów niż te, do których zostało zaprojektowane.
• Firma dostawcza nie udzieli żadnej gwarancji za uszkodzenia i szkody wynikające z niewłaściwej instalacji czy błędnego użytkowania urządzenia.
• Nie powinno się próbować modyfikować charakterystyki tego urządzenia, jest to niebezpieczne. Naprawy powinny być wykonywane wyłącznie przez autoryzowany, wyszkolony personel techniczny. Aby uniknąć zagrożeń, nie należy manipulować urządzeniem, uwzględniając wymianę przewodu zasilającego.
• Jeśli okap nie jest zaopatrzony w przewód zasilający i wtyczkę lub inne urządzenia służące do rozłączenia sieci zasilania, przy rozłączeniu kontaktu na wszystkich biegunach, co powoduje całkowite rozłączenie w ramach kategorii III nadnapięcia, muszą być włączone środki rozłączenia do stałego urządzenia, zgodnie z regulacjami instalacyjnymi (przełącznik jednobiegunowy podłączony bezpośrednio do zacisków zasilania, który musi mieć rozdzielenie kontaktu między biegunami, które przerwie dostarczenie energii elektrycznej w przypadku nadnapięcia kategorii III).
• Po zakończeniu instalacji odłączenie urządzenia od zasilania musi być możliwe. Można dokonać odłączenia, pozostawiając wtyczkę dostępną lub podłączając przełącznik do instalacji elektrycznej zgodnie z zasadami instalacji.
• Jeśli przewód instalacyjny jest uszkodzony, powinien być wymieniony przez producenta, przez jego serwis gwarancyjny lub przez wykwalifikowany personel, tak aby uniknąć zagrożeń.
• Należy zwrócić szczególną uwagę w trakcie przebijania ściany lub sufitu, aby nie było ukrytych linii elektrycznych, rur, żeliwnych belek itd. Może to spowodować poważne awarie, derywacje prądu elektrycznego lub transmisje hałasów i wibracji.
• WAŻNE: W fazie instalacji, przed podłączeniem elektrycznym urządzenia, należy zawsze odłączyć panel prądu, który będzie go zasilać (różnicowy lub magneto-termiczny domowej tablicy rozdzielczej ogólnej).
• OSTRZEŻENIA: Rozłączyć zawsze okap od prądu przed rozpoczęciem prac czyszczenia lub konserwacji, poprzez odłącznie wtyczki lub różnicowej lub magneto-termicznej ogólnej tablicy rozdzielczej. Do czyszczenia okapu nie należy nigdy używać urządzeń parowych lub wysokociśnieniowych (przepisy dotyczące bezpieczeństwa elektrycznego).
• Nie można gotować potraw bezpośrednio na płomieniu ani obsługiwać płyt grzewczych gazowych bez pojemników aby gotować pod tym okapem (zasysane płomienie mogłyby uszkodzić urządzenie i gwarancja zostałaby anulowana). Nie jest uprawnione używanie urządzenia nad piecem opałowym (drewno, węgiel,...).
• Smażenie wykonywane pod urządzeniem powinno być stale kontrolowane ponieważ oleje i tłuszcze w bardzo wysokiej temepraturze mogą się zapalić. Nie zostawiać wolnego płomienia pod okapem.
• Uwaga: istnieje ryzyko spalenia dostępnych części, ponieważ mogą się nagrzewać w przypadku stosowania z urządzeniami do gotowania.
• Należy przestrzegać częstotliwości czyszczenia i wymiany ltrów. Zgromadzenia zapasów tłuszczów mogą spowodować pożary. Nigdy nie należy używać okapu bez ltra przeciwtłuszczowego.
• Instalacja musi przestrzegać obowiązujące przepisy dotyczące wentylacji zamkniętych pomieszczeń. Konkretnie chodzi o to, że, wywiewane powietrze nie może przechodzić przez przewód stosowany do odprowadzania spalin z urządzeń, które wykorzystują gaz lub inne paliwo (systemy centralnego ogrzewania, itp...).
• Przewietrzyć odpowiednio otoczenie w przypadku jednoczesnego działania okapu z innymi urządzeniami zasilanymi przez inne źródło energii niż energia elektryczna, tak aby okap nie zasysał związków gazów.
• Uwaga! Podczas jednoczesnego działania okapu z "systemem zasysania" i systemu ogrzewania zależnego od powietrza (piece gazowe, olejowe, węglowe, komin, itp ...), należy zwrócić szczególną uwagę aby okap nie absorbował części powietrza przeznaczonej do spalania, ponieważ mogłyby się wytworzyć w niebezpiecznej ilości nagromadzenia tlenku węgła w lokalu czy mieszkaniu, a to może stanowić zagrożenie dla życia. W przypadku instalacji okapu złączonej lub połączonej z elementem spalania, takim jak piec, komin lub miejscowy system ogrzewania, należy skontaktować się z producentem i instalatorem takich elementów, aby uzyskać doskonałe i bezpieczne działanie.
• Należy utrzymać otoczenie w maksymalnie niskim ciśnieniu 0.04 mbar. Takie warunki umożliwiają właściwe działanie okapu. Aby uzyskać takie warunki otoczenia należy utrzymać stały wlot powietrza w celu uniknięcia stagnacji

powietrza (wskazane jest posiadanie kratki wentylacyjnej w tym celu). Nie mają znaczenia okna czy drzwi.

• Dostarczany przez sieć elektryczną prąd musi być stabilny i zgodny ze wskazanymi wymogami elektrycznymi, 220/240V AC, 50Hz. Gdyby nie był stabilny i wykazywał wahania napięcia, intensywności lub częstotliwości, w rodzaju harmoniczne, przejściowe, spadki napięcia, przeciążenia, wyładowania elektryczne, itd., okap mógłby zasygnalizować złe działanie lub także awarie, a naprawa nie byłaby objęta gwarancją. W takim przypadku należy odłączyć okap i skontaktować się z elektrykiem lub przedsiębiorstwem energetycznym, aby rozwiązały problem dostawy.
• Okap jest urządzeniem gospodarstwa domowego zainstalowanym w celu usuwania dymów, nie może być stosowany jako element podtrzymywania przedmiotów lub narzędzi.
• Mając na uwadze ciągłe ulepszanie naszych produktów, zastrzegamy sobie prawo do dokonywania technicznych, funkcjonalnych i estetycznych zmian wynikających z ich rozwoju.

Deklaracja zgodności CE

To urządzenie jest zgodne z następującymi dyrektywami europejskimi: 93/68/CE: Przepisy ogólne - 2006/95/CE: Jeżeli chodzi o niskie napięcia - 89/336/CE: Kompatybilność elektromagnetyczna - n° CE Rozporządzenie 1935/2004: To urządzenie nadaje się do kontaktu z produktami spożywczymi.

Podłączenie Elektryczne

• Przed podłączeniem urządzenia do sieci elektrycznej, sprawdzić, czy napięcie odpowiada temu na tabliczce znamionowej i czy kabel zasilania jest odpowiedni do obciążenia urządzenia również zamieszczonego na miejscu danych.
• Jeśli urządzenie jest podłączone bezpośrednio do sieci zasilającej, zamontować wyłącznik wielobiegunowy o minimalnym rozwarciu styku 3 mm, odpowiedni do obciążenia urządzenia i stosujący się do przepisów.
• Wtyczka używana musi obsługiwać moc pracy urządzenia.

- Nie stosować reduktorów, adapterów lub przełączników do podłączenia do sieci, ponieważ mogą one przegrzać i spowodować oparzenia

- Uziemienie jest wymagane przez prawo

Jeśli przewód zasilający musi być wymieniony, należy użyć kabla o identycznych właściwościach do oryginału dostarczonego przez producenta, nadającego się do obciążenia i temperatury. Jest dostępny z obsługi posprzedażowej.

Ważne!

Całkowity proces instalacji może być wykonywany wyłącznie przez wykwalifikowanych specjalistów, instalatorów lub legalną obsługę techniczną.

Przed rozpoczęciem instalacji, sprawdzić czy wszystkie komponenty są w idealnym stanie. W przeciwnym razie należy skontaktować się ze sprzedawcą i nie kontynuować instalacji.

Możliwe niedoskonałości urządzenia po jego zainstalowaniu, takie jak zadrapania, uderzenia, itp., nie są objęte gwarancją.

Złomowanie

Symbol na produkcie lub na dokumentacji towarzyszącej wskazuje, że ten produkt nie może być traktowany jako zwykły odpad domowy, ale musi być dostarczony do odpowiedniego punktu zbiorczego odpowiedzialnego za recykling urządzeń elektrycznych i elektronicznych.

Utylizacja musi odbywać się zgodnie z lokalnymi przepisami dotyczącymi utylizacji odpadów. W celu uzyskania więcej informacji na temat utylizacji, złomowania i recyklingu tego produktu, należy skontaktować się z lokalnym urzędem zajmującym się utylizacją odpadów lub sklepem, w którym produkt został zakupiony.

BARDZO WAŻNE

NIE ZDEJMOWAĆ PLASTIKOWEJ POKRYWY OCHRONNEJ OKAPU DOPÓKI INSTALACJA NIE ZOSTANIE CAŁKOWICIE ZAKOŃCZONA.

Procedura montażu

Porady dotyczące montażu

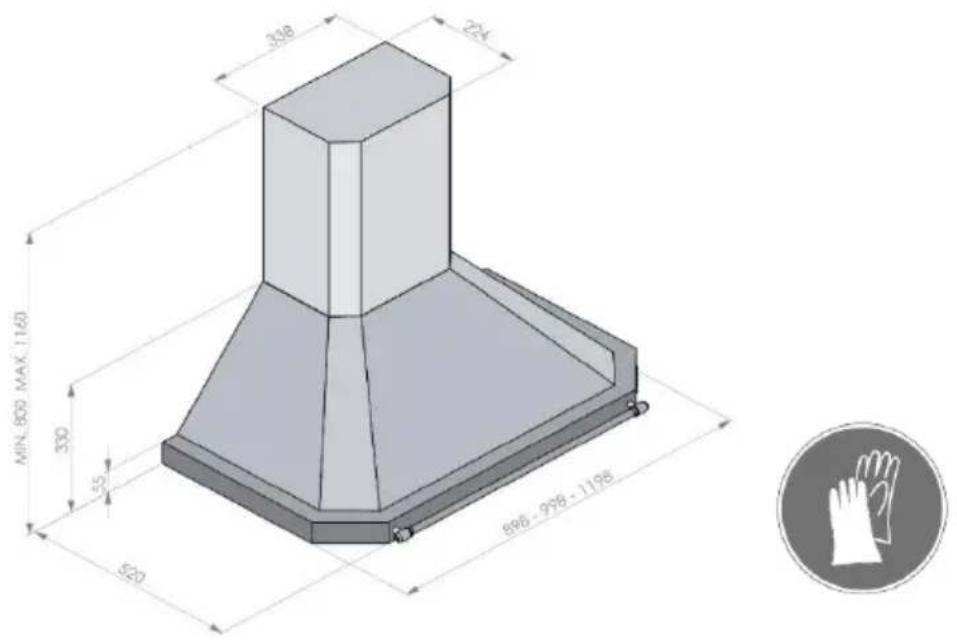

I. Rysunek wymiarowy

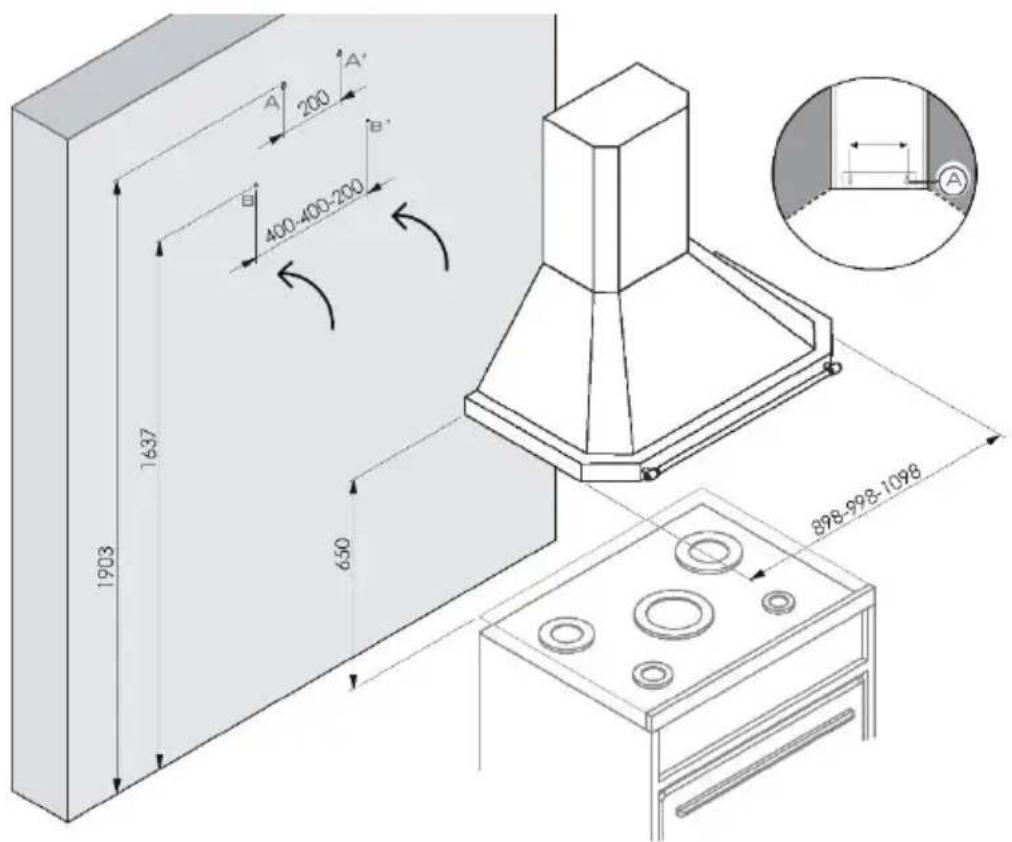

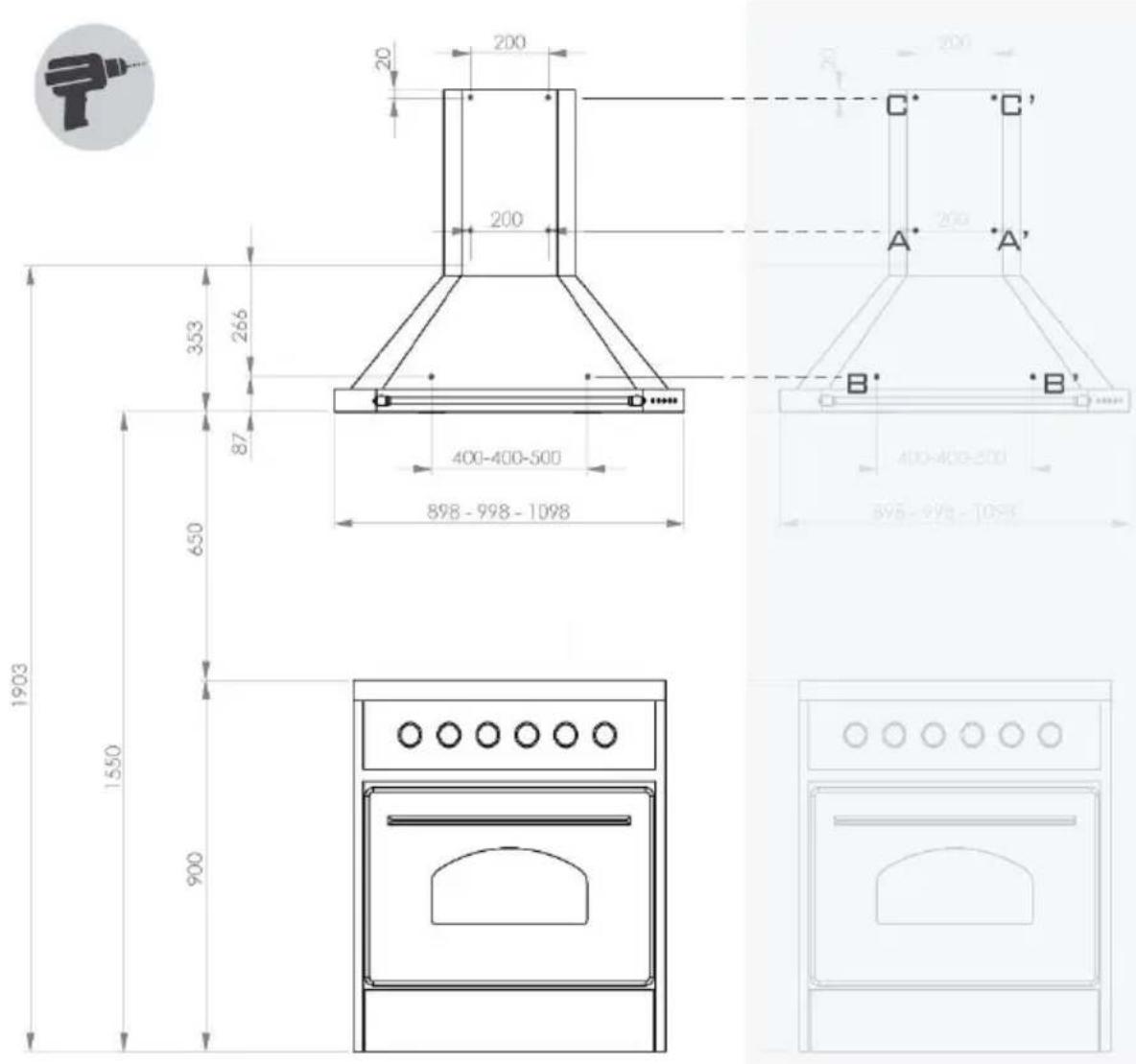

II. 2/C Narysuj punkty zaznaczone na ścianie i wywierć 6 otworów wskazanych:

○ A-A' : Otwory do tymczasowego mocowania ○ B-B' : Otwory do ostatecznego ustalenia ○ C-C' : Otwory do mocowania rury wsporczej

III. Zamocuj okap w punktach A-A'; następnie wyrównaj za pomocą punktów mocowania w B-B'; przykręć wąż do uchwytu C-C' 1/B

Podłączanie i montaż

Przed podłączeniem urządzenia należy sprawdzić instalację gospodarstw domowych.

Urządzenie bez kabla zasilania: podłączyć tylko zgodnie ze schematem połączeń. Jeśli to konieczne, zamontować most miedziany w zestawie. Przewód zasilania sieciowego: typ H05 VV-F lub wyższej klasy, min. przekrój przewodu 1,5 mm².

Urządzenie z wstępnie zamontowanym kablem zasilającym: kabel zasilający może być wymieniony wyłącznie przez wykwalifikowanego inżyniera serwisu posprzedażowego.

Instalacja: Nie przyciskaj kabla zasilającego i nie prowadź go po ostrych krawędziach. Jeśli piekarnik jest typu podblatowego, poprowadź kabel w tylnych rogach pieca do gniazda.

Podłączenie elektryczne

Podłączyć urządzenie do sieci i sprawdzić działanie.

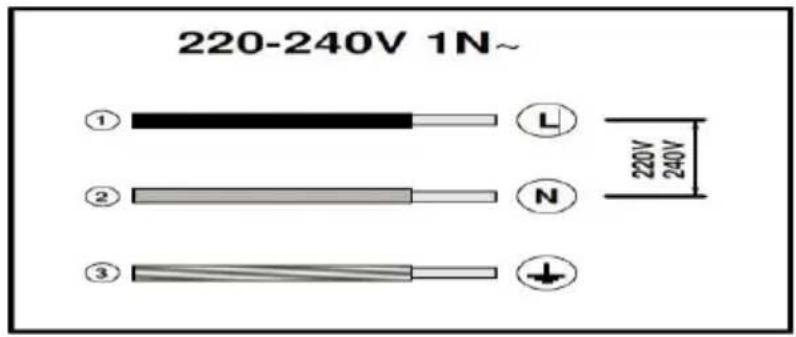

• Napięcie, patrz tabliczka znamionowa. - Podłącz zgodnie z obowiązującym schematem. 1. Brązowy 2. Niebieski 3. Żółty i zielony

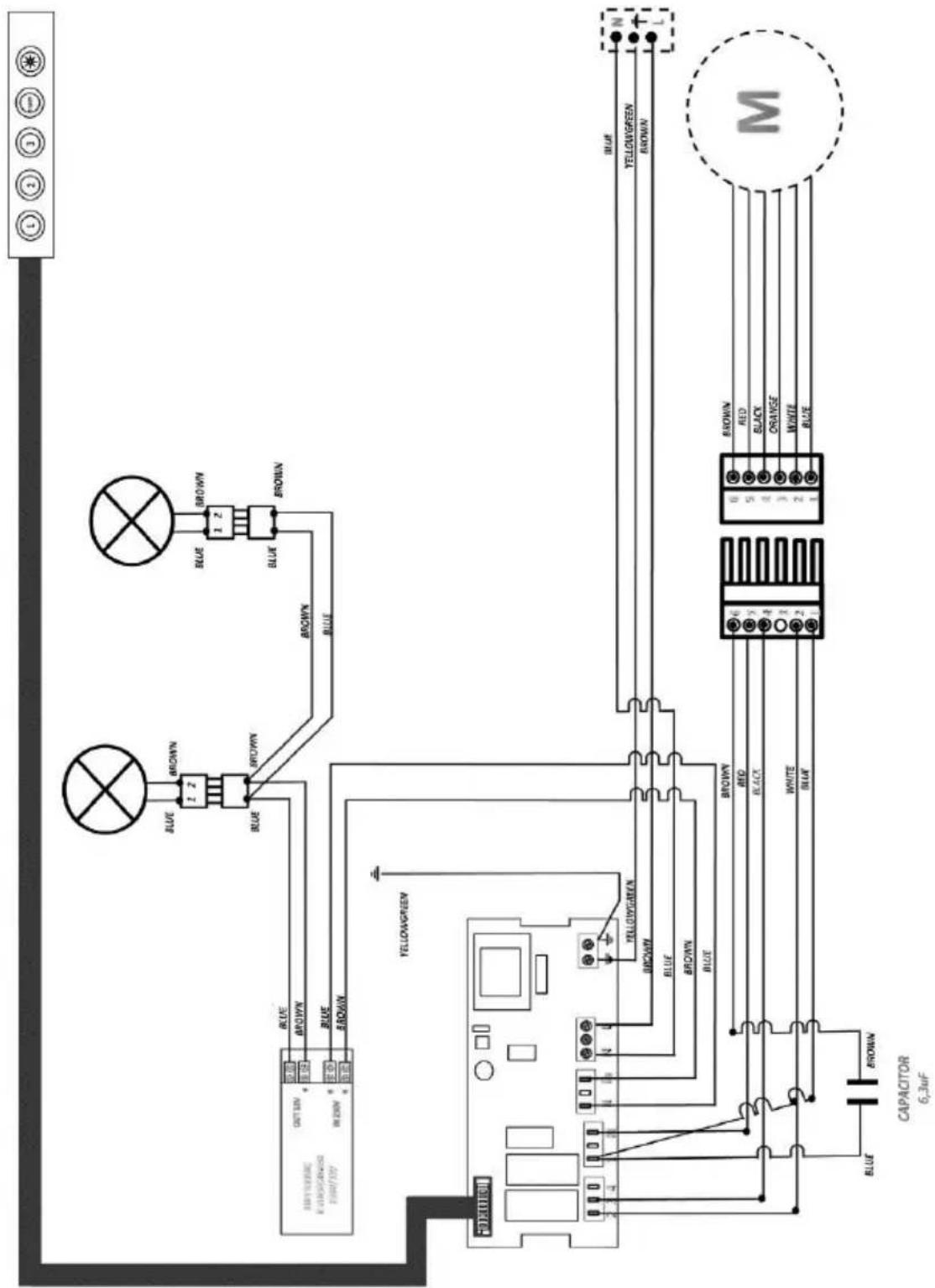

Schemat połączeń

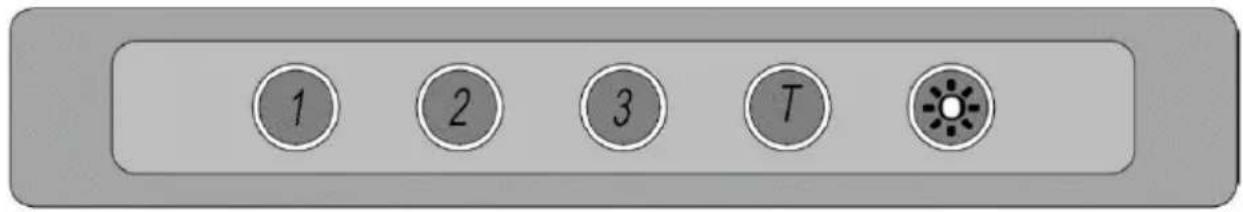

Polecenia MR

4/F

Polecenia elektryczne MR

	Naciśnij ten przycisk, a silnik uruchamia się na prędkości 1°, wciśnij go ponownie, aby przełączyć okapu koksu.
	Naciśnij ten przycisk, a silnik zaczyna od prędkości 2°, naciśnij go ponownie, aby wyłączyć okap koksu.
	Naciśnij ten przycisk, a silnik zaczyna od prędkości 3°, naciśnij go ponownie, aby wyłączyć okap koksu.
	Naciśnij ten przycisk, aby ustawić mer na 5 minut. Po 5 minutachokap zostanie automatycznie wyłączona (silnik i oświetlenie) . Gdybudzik jest włączony LED miga w tym samym kolorze z prędkością wcześniej ustalone. Aby wyzerować licznik zmiany prędkości, gdy jest włączona.
	Naciśnij ten przycisk, aby włączyć / wyłączyć światło.

Konserwacja

• Używaj tylko wilgotnej ściereczki z neutralnym detergentem w płynie.
• Nie należy używać mokrych ścierek, gąbek ani strumienia wody, rozcieńczalników, rozpuszczalników, kwasu solnego, wybielaczy, alkoholu lub substancji ściernych.
• Odłącz urządzenie lub wyłącz bezpiecznik przed przystąpieniem do prac konserwacyjnych.

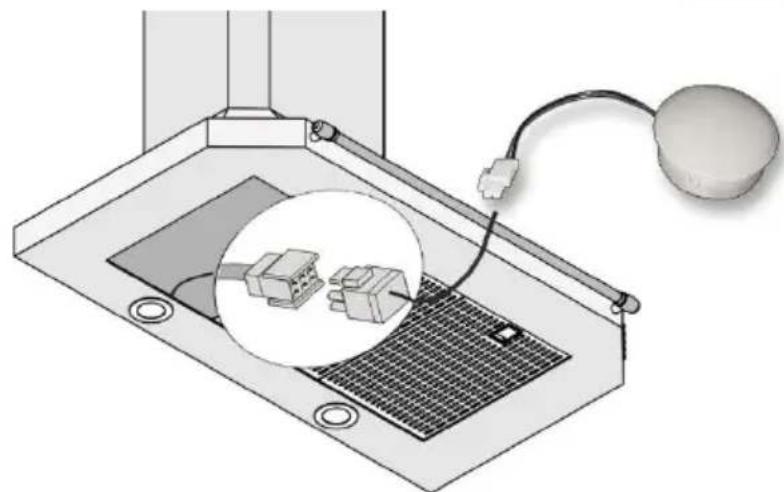

Wymiana LED

- Odłącz złącze i wymień część

Wymiana filtrów

• A. FILTR Z WĘGLEM AKTYWNYM (tylko dla typów z filtracją):

- Zespół filtra nie może być regenerowany i musi być wymieniany co najmniej raz na dwa miesiące.

- Filtry należy myć co najmniej raz w miesiącu gorącą wodą i detergentem.

- Mogą być myte w zmywarce.

- Otwórz za pomocą uchwytu.

Porady dotyczące oszczędzania energii

- Zawsze należy używać pokrywki odpowiadającej każdej patelni. Podczas gotowania bez pokrywki zużycie energii jest nieco większe.

- Używaj szklanej pokrywki, aby widzieć wnętrze bez konieczności podnoszenia.

- Stosuj pojemniki z płaskim dnem. Jeśli podstawa nie jest płaska, zużycie energii jest większe.

- Do małych ilości używaj małych patelni. Duża patelnia wypełniona tylko częściowo potrzebuje dużo energii.

- Do gotowania używaj niewielkiej ilości wody. W ten sposób oszczędzasz energię i zachowujesz wszystkie witaminy i minerały w warzywach.

1/A

1/B

2/C

2/D

-RUSTICA-

4/F

4/G
