INSTRUKCJA OBSŁUGI OR-MA-705 ORNO

(FR) DÉTECTEUR DE MOUVEMENT AVEC SIGNALISATION (RU) ДАТЧИК ДВИЖЕНИЯ С БЕСПРОВОДНОЙ СИГНАЛИЗАЦИЕЙ ORNO-LOGISTIC Sp. z o.o. ul. Rolników 437 44-141 Gliwice, POLAND tel. [phone] (PL) WSKAZÓWKI DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA! Przed rozpoczęciem korzystania z urządzenia, należy zapoznać się z niniejszą instrukcją obsługi oraz zachować ją na przyszłość. Dokonanie samodzielnych napraw i modyfikacji skutkuje utratą gwarancji. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia. Z uwagi na fakt, że dane techniczne podlegają ciągłym modyfikacjom, Producent zastrzega sobie prawo do dokonywania zmian dotyczących charakterystyki wyrobu oraz wprowadzania innych rozwiązań konstrukcyjnych niepogarszających parametrów i walorów użytkowych produktu. Najnowsza wersja instrukcji do pobrania na stronie www.support.orno.pl. Wszelkie prawa do tłumaczenia/interpretowania oraz prawa autorskie niniejszej instrukcji są zastrzeżone. Montując urządzenie należy pamiętać, że czujka ruchu aktywowana jest poprzez zmiany promieniowania cieplnego z zakresu podczerwieni. Aby wyeliminować nieprawidłową pracę, nie należy instalować czujnika w miejscach, gdzie będzie narażony na: bezpośrednie lub odbite promienie słoneczne, szybkie zmiany temperatury wywołane silnym ruchem powietrza, silne promieniowanie elektromagnetyczne, wstrząsy i wibracje, wykrywanie ruchu dużych zwierząt, bezpośrednie oddziaływanie pary wodnej.

1. Nie używaj urządzenia niezgodnie z jego przeznaczeniem.

2. Nie zanurzaj urządzenia w wodzie i innych płynach.

3. Nie obsługuj urządzenia, gdy uszkodzona jest obudowa.

4. Nie dokonuj samodzielnych napraw.

5. Nie używaj równocześnie zasilacza i baterii w odbiorniku!

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego możemy odzyskać surowce takie jak miedź, cyna, szkło, żalazo i inne. Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych wskazuje na konieczność selektywnego zbierania zużytego sprzętu elektrycznego i elektronicznego. Wyrobów tak oznaczonych, pod karą grzywny, nie można wyrzucać do zwykłych śmieci razem z innymi odpadami. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005r. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Zużyty sprzęt może zostać również oddany do sprzedawcy, w przypadku zakupu nowego wyrobu w ilości nie większej niż nowy kupowany sprzęt tego samego rodzaju. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego można znaleźć w punkcie informacyjnym sklepu oraz w urzędzie miasta/gminy. Odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia! Every household is a user of electrical and electronic equipment and therefore a potential producer of hazardous waste to humans and the environment from the presence of hazardous substances, mixtures and components in the equipment. On the other hand, waste equipment is a valuable material, from which we can recover raw materials such as copper, tin, glass, iron and others. The symbol of a crossed-out rubbish bin placed on the equipment, packaging or documents attached thereto indicates the necessity of separate collection of waste electrical and electronic equipment. Products marked in this way, under penalty of a fine, may not be disposed of in ordinary waste together with other waste. The marking also means that the equipment was placed on the market after the 13

Instrukcja obsługi CHARAKTERYSTYKA Urządzenie umożliwia kontrolę drzwi wejściowych, które znajdują się w innym pomieszczeniu lub budynku. Czujnik ruchu PIR, reagujący na zmiany temperatur w obszarze detekcji, bezprzewodowo (falami radiowymi) przesyła impuls do odbiornika, który sygnałem dźwiękowym (ding-dong, ding-dong cichy lub alarm) oraz świetlnym (diody LED) powiadamia o wykryciu ruchu w strefie chronionej. Stopień ochrony IP44 pozwala na montaż czujnika na zewnątrz oraz w pomieszczeniach o podwyższonej wilgotności.

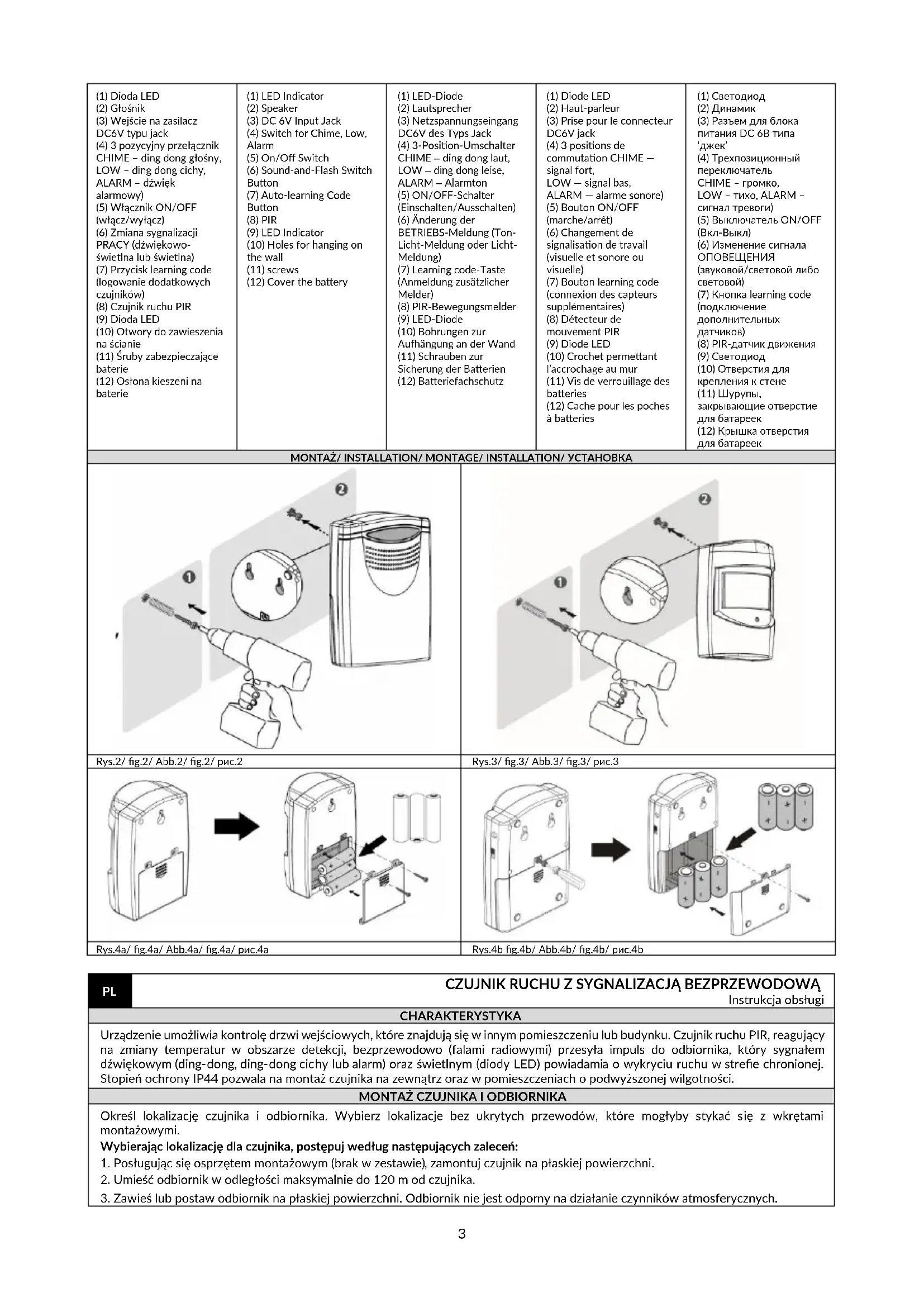

MONTAŻ CZUJNIKA I ODBIORNIKA

Określ lokalizację czujnika i odbiornika. Wybierz lokalizacje bez ukrytych przewodów, które mogłyby stykać się z wkrętami montażowymi. Wybierając lokalizację dla czujnika, postępuj według następujących zaleceń:

1. Posługując się osprzętem montażowym (brak w zestawie), zamontuj czujnik na płaskiej powierzchni.

2. Umieść odbiornik w odległości maksymalnie do 120 m od czujnika.

3. Zawieś lub postaw odbiornik na płaskiej powierzchni. Odbiornik nie jest odporny na działanie czynników atmosferycznych.4 a. Czujnik ruchu działa na podczerwień i może wykrywać ciepło. Unikaj kierowania czujnika na obszary, gdzie wytwarzane jest ciepło b. Czujnik zamontuj co najmniej 1m nad ziemią. Jeżeli jest on umieszczany pod okapem garażu, zadbaj aby nie był on blokowany przez płytę czołową dachu. c. W przypadku montowania czujnika na wysokości powyżej 2 m, skieruj go ku dołowi tak, aby obejmował swoim polem widzenia nadzorowany obszar. OBSŁUGA 1. W kieszeni na baterie czujnika (rys. 4a) umieść trzy baterie alkaliczne AAA. Po 10 sekundach od włączenia nadajnik uaktywni się. 2. W kieszeni na baterie odbiornika (rys. 4b) umieść trzy baterie alkaliczne 1,5V typu C lub podłącz do zasilacza DC6V, 200mA (Nie używaj równocześnie zasilacza i baterii w odbiorniku!). Przesuń włącznik na pozycję „ON”. Maksymalnie 5 kodów może zostać dopasowanych i zapisanych w odbiorniku w ciągu 15 sekund. Po tym czasie odbiornik przejdzie w tryb oszczędzania energii. Uwaga: Jeśli w ciągu pierwszych 15 sekund nie zostanie zarejestrowany żaden kod, odbiornik będzie w stanie dopasować i zapisać tylko jeden kod.

3. Jeśli przy pierwszym uruchomieniu w odbiorniku zostały zapisane kody, nie ma potrzeby wyszukiwać ich przy kolejnym

uruchomieniu. Odbiornik przejdzie od razu w tryb alarmu lub dzwonka. 4. Jeśli chcesz zalogować dodatkowy czujnik ruchu PIR, wciśnij jednokrotnie przycisk learning code umieszczony z boku odbiornika, a następnie uruchom czujnik. Odbiornik za pomocą sygnału oznajmi, że poprawnie współpracuje z nadajnikiem. (Wciśnięcie przycisku jeden raz daje możliwość przypisania tylko jednego nadajnika). 5. Wciśnij przycisk learning code i przytrzymaj przez 5 sekund jeśli chcesz usunąć wszystkie zalogowane czujniki. W tym samym czasie dioda LED odbiornika będzie dawać sygnały dźwiękowe i świetlne.

6. Z boku odbiornika umieszczony jest przełącznik zmiany sygnalizacji pracy dźwiękowo-świetlna lub świetlna.

7. Wskaźnik niskiego naładowania baterii – gdy konieczna będzie wymiana baterii dioda LED będzie błyskać raz na sekundę.

8. Odbiornik jest wyposażony w 3-pozycyjny przełącznik trybów dźwięku: CHIME - głośny dzwonek, LOW - cichy dzwonek, ALARM – dźwięk alarmu. 9. Przy przełączeniu odbiornika w pozycję „głośny dzwonek” lub „cichy dzwonek”, odbiornik pracuje jako dzwonek. W pozycji „alarm” odbiornik pracuje jako alarm. DANE TECHNICZNE zasilanie odbiornika: 3 x 1,5V C, LR14 (brak w zestawie) lub opcjonalnie z zasilacza 6VDC (brak w zestawie) zasilanie czujnika: 3 x 1,5V AAA (brak w zestawie) pobór prądu przez odbiornik podczas alarmu: <180mA pobór prądu przez odbiornik podczas dzwonka: <200mA pobór prądu odbiornika w czasie czuwania: <400uA pobór prądu nadajnika w czasie aktywacji: <15mA pobór prądu nadajnika w czasie czuwania: <50uA moc maksymalna nadajnika: <10mW zasięg w terenie otwartym: 120 m poziom głośności: ≥95 dB częstotliwość: 433,92 MHz zasięg wykrywania ruchu czujnika: 5-8 m kąt detekcji czujnika: 45 st. stopień ochrony czujnika: IP44 wymiary odbiornika: 92 x 128 x 41 mm wymiary czujnika: 68 x 105 x 42 mm waga odbiornika: 0,12 kg waga nadajnika: 0,06 kg Uproszczona deklaracja zgodności Firma Orno-Logistic Sp. z o.o. oświadcza, że typ urządzenia radiowego: OR-MA-705 oraz OR-MA-710 Czujnik ruchu z sygnalizacją bezprzewodową jest zgodny z dyrektywą 2014/53/UE. Pełen tekst deklaracji zgodności UE jest dostępny pod następującym adres internetowym: www.support.orno.pl.
