INSTRUKCJA OBSŁUGI OR-CR-296 ORNO

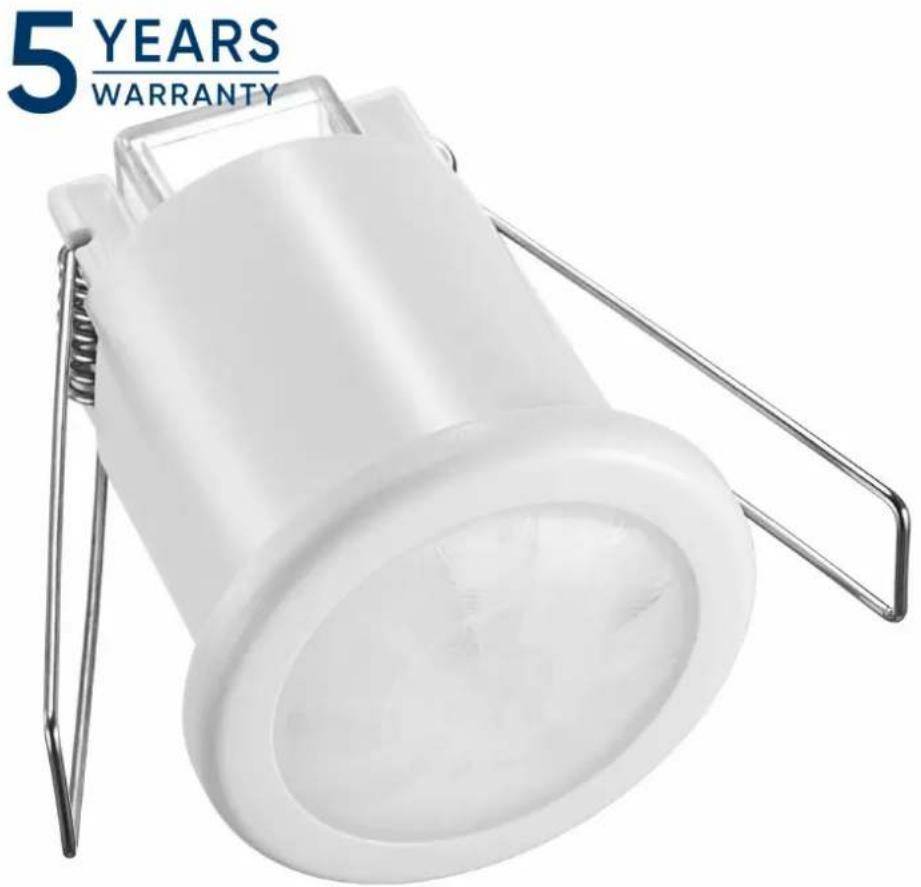

Czujnik ruchu 360°, IP20, 800W, do sufitów podwieszanych, mini
Marka: Orno | Symbol: OR-CR-296/W | Ean: 5908254851698
ORNO
OPIS PRODUKTU
Czujnik ruchu do sufitów podwieszanych o kącie detekcji 360° to funkcjonalne urządzenie, które sprawdza się w monitorowaniu ruchu w zastosowaniu wewnętrznym. Wbudowane dwa sensory zwiększają precyzję detekcji ruchu, oferując maksymalny zasięg do 8 m. Urządzenie wykorzystuje technologię podczerwieni pasywnej (PIR), reagując na ruch w swoim polu widzenia.
Czujnik charakteryzuje się szerokim kątem skanowania 360°, zapewniając pełne pokrycie monitorowanego
obszaru. Urządzenie wykrywa ruch z szybkością od 0,6 do 1,5 m/s i umożliwia regulację natężenia światła w zakresie od <3 do 2000 lx, co pozwala na dostosowanie pracy czujnika do panujących warunków oświetleniowych.
Maksymalna moc łączeniowa wynosi 800W i pozwala na podłączenie różnych urządzeń oświetleniowych, w tym LED o mocy do 400W. Czujnik działa przy napięciu znamionowym 230V AC i częstotliwości 50Hz, a niski pobór energii wynoszący zaledwie 0,5W czyni go energooszczędnym rozwiązaniem.
Montaż czujnika przystosowany jest do sufitów podwieszanych z optymalną wysokością instalacji wynoszącą 2,2-4 m. Korpus wykonany z trwałego tworzywa sztucznego zapewnia odporność urządzenia w codziennym użytkowaniu. Przeznaczony do użytku w suchych, zamkniętych pomieszczeniach (IP20).
Urządzenie wyposażono w funkcję regulacji czasu załączenia w przedziale 10s-15min. Czujnik pracuje w szerokim zakresie temperatur od -20°C do +40°C.
Biała obudowa czujnika nie tylko nadaje mu estetyczny i nowoczesny wygląd, ale również doskonale wpasowuje się w niemal każde otoczenie. Jego Kompaktowe wymiary (ø 50 mm oraz głębokość wbudowania 55 mm) sprawiają, że czujnik jest łatwy do zainstalowania.
Urządzenie objęte 5-letnią gwarancją.
DANE TECHNICZNE
Informacje ogólne:
| Model: | Czujnik ruchu |
| Rodzaj czujnika: | Podczerwień pasywna |
| Kąt skanowania [°]: | 360 |
| Optymalna wysokość montażowa [m]: | 2,2-4 |
| Maksymalny zasięg boczny [m]: | 4 |
| Maksymalny zasięg na wprost [m]: | 4 |
| Średnica pola detekcji na powierzchni [m]: | 8 |
| Szybkość wykrywania ruchu [m/s]: | 0,6 - 1,5 |
| Regulowana wartość progowa natężenia światła: | Tak |
| Zakres regulacji natężenia światła [lx]: | <3-2000 |
| Sposób montażu: | Montaż podtynkowy |
| Do montażu sufitowego: | Tak |
| Montaż scienny: | Nie |
| Typ połączenia: | Zacisk śrubowy |
| Materiał: | Tworzywo sztuczne |
| Gatunek materiału: | Tworzywo termoplastyczne |
| Kolor: | Biały |
| Stopień ochrony: | IP20 |
| Rodzaj napięcia: | AC |
| Zakres częstotliwości [Hz]: | 50 |
| Napięcie znamionowe [V]: | 230 |
| Minimalny czas załączenia [s]: | 10 |
| Maksymalny czas załączenia [min]: | 15 |
| Kąt detekcji w poziomie [°]: | 360 |
| Maksymalna moc łączeniowa [W]: | 800 |
| Maks. moc przełączana LED [W]: | 400 |
| Pobór energii [W]: | 0.5 |
| Wyjście przekaźnikowe: | Tak |
| Zakres temperatury [°C]: | -20 - +40 |
| Wilgotność: | <93% |
| Wysokość [mm]: | 7 |
| Średnica [mm]: | 50 |
| Głębokość wbudowania [mm]: | 55 |
| Średnica wbudowania [mm]: | 40 |
| Min. głębokość puszki montażowej [mm]: | 65 |
