INSTRUKCJA OBSŁUGI GUR1400X Scandomestic

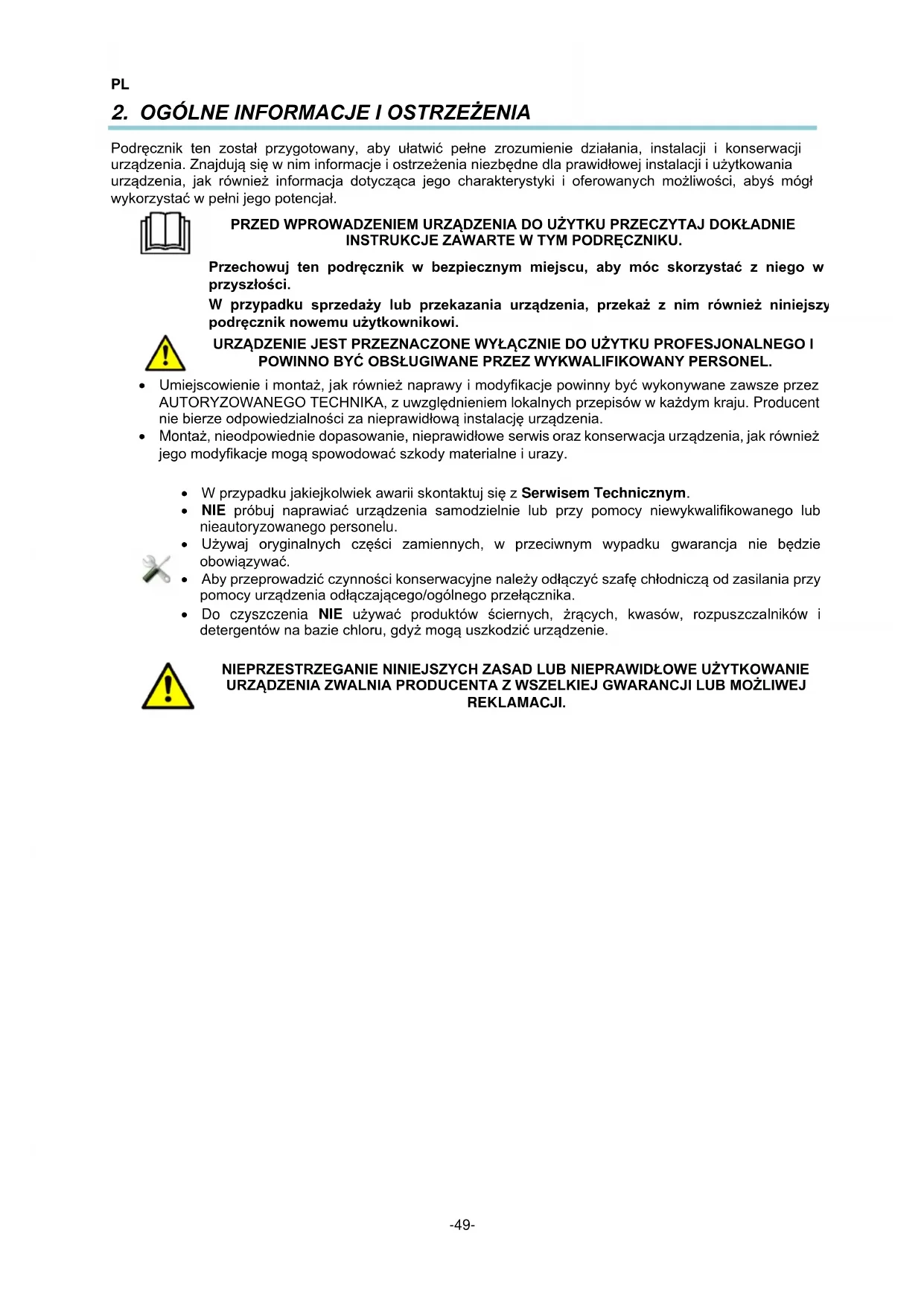

Podręcznik ten został przygotowany, aby ułatwić pełne zrozumienie działania, instalacji i konserwacji urządzenia. Znajdują się w nim informacje i ostrzeżenia niezbędne dla prawidłowej instalacji i użytkowania urządzenia, jak również informacja dotycząca jego charakterystyki i oferowanych możliwości, abyś mógł wykorzystać w pełni jego potencjał.

Przechowuj ten podręcznik w bezpiecznym miejscu, aby móc skorzystać z niego w przyszłości. W przypadku sprzedaży lub przekazania urządzenia, przekaż z nim również niniejszy podręcznik nowemu użytkownikowi.

• Umiejscowienie i montaż, jak również naprawy i modyfikacje powinny być wykonywane zawsze przez AUTORYZOWANEGO TECHNIKA, z uwzględnieniem lokalnych przepisów w każdym kraju. Producent nie bierze odpowiedzialności za nieprawidłową instalację urządzenia.

• Montaż, nieodpowiednie dopasowanie, nieprawidłowe serwis oraz konserwacja urządzenia, jak również jego modyfikacje mogą spowodować szkody materialne i urazy.

• W przypadku jakiejkolwiek awarii skontaktuj się z Serwisem Technicznym.

• NIE próbuj naprawiać urządzenia samodzielnie lub przy pomocy niewykwalifikowanego lub nieautoryzowanego personelu.

• Używaj oryginalnych części zamiennych, w przeciwnym wypadku gwarancja nie będzie obowiązywać.

• Aby przeprowadzić czynności konserwacyjne należy odłączyć szafę chłodniczą od zasilania przy pomocy urządzenia odłączającego/ogólnego przełącznika.

• Do czyszczenia NIE używać produktów ściernych, żrących, kwasów, rozpuszczalników i detergentów na bazie chloru, gdyż mogą uszkodzić urządzenie.

Wszystkie urządzenia wyposażone są w tabliczkę znamionową identyfikującą urządzenie, na której wskazana jest jego charakterystyka techniczna. Znajduje się ona na jednym z boków maszyny. Nie usuwać tabliczki znamionowej z urządzenia. Wyjaśnienie elementów tabliczki znamionowej znajdującej się na urządzeniu.

STANDARD Uwaga: To przykładowa tabliczka. W przypadku kontaktu z serwisem technicznym należy podać wskazane dane. Charakterystyka ogólna W zależności od nabytej szafy można ustalić różne klasyfikacje ze względu na osiąganą temperaturę. CYKL CHŁODZENIA: (od + 8 do -2°C) Urządzenia przeznaczone do przechowywania produktów świeżych lub wstępnie przygotowanych potraw przez krótki okres, jak również do chłodzenia napojów.

SZAFA CHŁODNICZA NA RYBY

(od -6°C do +2°C) Do przechowywania ryb w świeżym lodzie przez krótki czas

PODTRZYMANIE ZAMROŻENIA

(od -18 do -22°C) Przechowywanie produktów wcześniej głęboko zamrożonych przez dłuższe okresy (sześć miesięcy).

Ograniczenia działania ustalone dla szafy o klasie klimatycznej 4: Otoczenie ograniczenia Temperatura otoczenia (ºC) +38°C Temperatura kondensacji +54°C Wilgotność względna (%) 60%

Wersje tego produktu z wewnętrznym oświetleniem LED zawierają źródło światła o klasie efektywności energetycznej F. Źródło światła tego produktu może zostać wymienione wyłącznie przez profesjonalistę. Aby sprawdzić wymiary nabytego sprzętu, patrz Rys. 1–16, natomiast aby poznać charakterystykę ogólną urządzenia sprawdź Tabelę 1.PL

Umiejscowienie i montaż, jak również naprawy i modyfikacje powinny być wykonywane zawsze przez AUTORYZOWANEGO TECHNIKA, z uwzględnieniem lokalnych przepisów w każdym kraju. Montaż, nieodpowiednie dopasowanie, nieprawidłowe serwis oraz konserwacja urządzenia, jak również jego modyfikacje mogą spowodować szkody materialne i urazy. Rozpakowanie Maszynę należy rozpakować i sprawdzić pod kątem uszkodzeń w trakcie transportu. W takim wypadku należy natychmiast poinformować dostawcę i przewoźnika. W przypadku wątpliwości nie używać urządzenia aż do momentu ocenienia szkód.

Elementy opakowania (plastik, pianka poliuretanowa, zszywki itp.) nie powinny pozostawać w zasięgu dzieci, gdyż mogą stanowić potencjalne zagrożenie.

Szafy nie należy przewracać. W razie konieczności szafy mogą zostać przewrócone na stronę wskazaną na opakowaniu. Jeśli na opakowaniu nie ma takiego wskazania, szafy nie można przewracać. Przed uruchomieniem należy odczekać co najmniej 2 godziny od ustawienia urządzenia w pozycji pionowej. Maszyna powinna być przenoszona wózkiem podnośnikowym lub podobnym urządzeniem, aby nie zniszczyć jej konstrukcji. Przemieścić maszynę do miejsca instalacji i następnie ją rozpakować. Elementy wykorzystane do zapakowania są całkowicie odzyskiwalne, w związku z czym należy je wyrzucić do odpowiedniego pojemnika. Umieszczanie i poziomowanie Miejsce umieszczenia szafy powinno być przestronne i czyste, aby wentylator chłodziarki nie zasysał materiałów, które mogą zablokować kondensator, obniżając w ten sposób wydajność układu. Usunąć paletę, uważając aby nie uderzyć w urządzenie. Teraz można wypoziomować szafę, odkręcając i dokręcając nóżki. Po zakończeniu poziomowania można usunąć folię ochronną ze stali nierdzewnej tępym narzędziem, aby nie zarysować powierzchni.

B: GWINT Dokręcać w prawo, aby obniżyć mebel Dokręcać w lewo, aby ponieść mebel

W docelowym położeniu szafa powinna być odsunięta od ściany z tyłu o 50 mm, z boku o 30 mm a od sufitu 500 mm, zgodnie z rys. 1 - 17. Jeśli urządzenie wyposażone jest w kółka, należy upewnić się, że umieszone zostało na równej powierzchni. Przy uruchomieniu należy upewnić się, że w pobliżu nie znajduje się żadne źródło ciepła. Aby elementy układu chłodzącego działały idealnie jest bardzo ważne by wloty powietrza, zarówno wentylatora znajdującego się w dolnej części szafy, jak i kondensatora, nie były zatkane. Nie ustawiać szafy na wolnym powietrzu. Nie wkładać żadnych przedmiotów do kratki wentylacyjnej lub do strefy układu chłodzenia.

Połączenie elektryczne Połączenie elektryczne urządzenia powinno zawsze zostać wykonane przez AUTORYZOWANEGO TECHNIKA. Należy mieć na uwadze obowiązujące przepisy w danym kraju dotyczące podłączenia do sieci elektrycznej.PL

• Sprawdzić czy napięcie i częstotliwość sieciowa odpowiadają danym wskazanym na tabliczce znamionowej.

• Istotne jest, aby instalacja elektryczna, do której ma być podłączone urządzenie była wyposażona w PRZYŁĄCZE UZIEMIENIA, oprócz odpowiedniego wyłącznikia magnetotermicznego i zabepieczenia różnicowoprądowego (zalecane jest 30 mA).

• Urządzenie musi być koniecznie uziemione wyłącznikiem różnicowoprądowym. Producent nie bierze odpowiedzialności za możliwe szkody spowodowane niespełnieniem tego wymagania.

• Przekrój kabla zasilającego musi być odpowiedni dla prądu znamionowego urządzenia.

• Gniazdko powinno być typu Schuko, ponieważ przewód, w który wyposażone jest szaf, ma tego typu wtyczkę (tzw. typ F lub CEE 7/4”) z uziemieniem i bolcami o średnicy 4,8 mm. Ze względów bezpieczeństwa zabrania się wydłużania przewodu zasilającego. Ponadto urządzenie może być na zamówienie wyposażone w przewody zasilające z wtyczką typu H (Anglia) i typu B (Ameryka).

• Jeśli w trakcie montażu zauważysz jakąkolwiek wadę, natychmiast zawiadom dostawcę.

Niespełnienie wymagań producenta lub nieprawidłowy montaż zwalnia producenta z wszelkiej odpowiedzialności, w tym za szkody wyrządzone osobom lub szkody materialne w samym urządzeniu.

W celu poznania charakterystyki elektrycznej urządzenia sprawdź tabliczkę znamionową identyfikującą. Sekcja 3. Wyróżnia się wersje 220V 60Hz i 115V 60Hz, napięcia podano na tabliczce znamionowej. Podłączenie do odprowadzania wody W szafach wykorzystywanych do chłodzenia ryb, wąż odprowadzający z szafy powinien być podłączony do ogólnego odpływu. Wąż należy ulokować zgodnie z przepisami. Umieszczenie odprowadzenia wody jest wskazane na rys. 1–15. Recykling Opakowanie produktu składa się z:

• Taśmy polipropylenowej

• Pianki polietylenowej Wszystkie elementy opakowania urządzenia podlegają recyklingowi, dlatego też poprawne usunięcie tych produktów przyczyni się do ochrony środowiska naturalnego. Aby uzyskać więcej informacji na temat przetwarzania tych produktów, skieruj się do odpowiedniego lokalnego urzędu. Usuń wspomniane materiały zgodnie z obowiązującymi przepisami.PL

URZĄDZENIE JEST PRZEZNACZONE WYŁĄCZNIE DO UŻYTKU PROFESJONALNEGO I POWINNO BYĆ OBSŁUGIWANE PRZEZ WYKWALIFIKOWANY PERSONEL. Obsługa Poniżej znajdują się kolejne kroki obsługi szafy chłodzącego, które pokazują wszystkie możliwości, którymi dysponuje. Symbole na panelu sterowania Na panelu sterowania znajduje się przełącznik on/off oraz włącznik termostatu. Szczegóły przedstawione są na rys. 18 I 19. Uruchomienie maszyny

• Po umyciu wnętrza urządzenia, podłączyć je do sieci elektrycznej i umieścić przełącznik w pozycji ON lub I. Lampka kontrolna powinna się zapalić.

• Temperatura termostatu wskazuje temperaturę powietrza wewnątrz szafy.

• Po trzech minutach od włączenia, zapali się w trybie ciągłym lampka kompresora.

• Temperatura na wyświetlaczu temperatury początkowo będzie temperaturą otoczenia. W miarę jak maszyna będzie działać, a drzwi pozostaną zamknięte, wartość temperatury będzie spadać do wartości ustalonej.

• W przypadku komór mroźniczych, po dwóch godzinach od uruchomienia urządzenie rozpocznie odszranianie.

• Urządzenie chłodzące powinno osiągnąć pożądaną temperaturę przed jego załadowaniem. Zasady działania urządzenia Urządzenie, które nabyłeś jest przeznaczone do przechowywania żywności i napojów. Zalecamy:

1) Aby osiągnąć maksymalną wydajność, unikać umieszczania ciepłej żywności wewnątrz chłodni, jak

również napojów w otwartych pojemnikach.

2) Nie wkładać ciepłego pożywienia ani ciepłych pojemników, jak również produktów chemicznych,

żrących lub leków oraz unikać niewłaściwego użytkowania leków.

3) Potrawy należy przechowywać w szczelnych pojemnikach, na przykład z tworzywa do

przechowywania żywności, w ten sposób chroniąc ich aromat. Należy również umieszczać je w taki sposób, aby umożliwić dobrą cyrkulację powietrza.

4) Nie przechowywać pożywienia bez odpowiedniego zabezpieczenia, aby uniknąć utleniania się

5) W miarę możliwości unikać częstego otwierania drzwi, a przede wszystkim nie pozostawiać ich

6) Nie ładować powyżej dopuszczalnego poziomu załadunku.

7) Chwilowa przerwa w zasilaniu. Jeśli przerwa w zasilaniu nie przekracza 20 minut, nie ma konieczności

podejmowania żadnych kroków. Wystarczy unikać w miarę możliwości otwierania drzwi, aby nie tracić temperatury. Jeśli przerwa przedłuża się ponad 20 minut, należy sprawdzić czy pożywienie nie przekracza punktów krytycznych, sprawdzić czy ich stan nie ulega zmianie i unikać otwierania drzwi. Maximalne temperatury gwarantujące niezmienny stan potrawy to: Typ stołu Maximalna temperatura produktu Chłodzenie + 10° C Ryba + 2ºC Utrzymanie mrożonek - 15°C

8) Woda z odszraniania kierowana jest przewodem do pojemnika skraplacza za kondensatorem, gdzie

woda wyparowuje z powodu ciepła kondensatora. Środki ostrożności:PL

1) Stabilność urządzenia jest gwarantowana, nawet przy otwartych drzwiach, jednak nie należy się na

2) Nie zaleca się obciążania wewnętrznych tac i kratek wagą powyżej 40 kg. Obciążenie musi być

rozłożone równomiernie.

3) Całkowicie zabrania się siadania oraz opierania się na szufladach.

4) W przypadku awarii nie wolno zbliżać się do chłodziarki na boso, na mokrej podłodze lub z wilgotnymi

Wyłączenie maszyny Aby wyłączyć szafę chłodniczą umieścić przełącznik w pozycji OFF lub 0, wówczas lampka kontrolna zgaśnie. Użyteczne porady Przeczytaj uważnie użyteczne porady podane poniżej, aby móc maksymalnie wykorzystać możliwości, które daje urządzenie. Konserwacja W celu utrzymania urządzenia w dobrym stanie, należy odpowiednio ją czyścić.

• Czyścić maszynę z pozostałości jedzenia po każdym dniu roboczym. Przed czyszczeniem należy odłączyć urządzenie od zasilania i umieścić przełącznik w pozycji OFF lub 0. Szafy chłodnicze wyposażone są w odprowadzanie wody ułatwiające utrzymanie ich w czystości, jak również ewentualne odprowadzanie cieczy pochodzących z pożywienia. W czasie czyszczenia niezbędne jest wyciągnięcie zatyczki odpływu i wyczyszczenie go, aby uniknąć zatkania różnymi elementami. Chodzi o to, żeby ciecz nie zatrzymywała się.

• Do czyszczenia nie używać produktów ściernych, żrących, kwasów, rozpuszczalników i pochodnych benzyny.

• Nie czyścić maszyny wodą pod ciśnieniem.

• Czyszczenie kondensatora: Przy czyszczeniu należy uważać, aby nie zaginać aluminiowych płytek kondensatora, gdyż może to spowodować, że powietrze nie będzie mogło przechodzić i kondensować się. Spowoduje to uszkodzenie urządzenia, którego nie obejmie gwarancja.

• Sprawdzić czy drzwi zamykają się dokładnie.

• Podjąć odpowiednie środki ostrożności przed czynnościami w strefie kondensatora, ze względu na wysoką temperaturę niektórych elementów i ryzyko poparzenia.

• W przypadku konieczności wymiany kabla, wymieniony kabel musi mieć taki sam przekrój.

• Górna pokrywa instalacji elektrycznej panelu sterowania jest bardzo ważna. Jeśli istnieje konieczność jej zdemontowania, należy później zamontować ją dokładnie tak, jak wcześniej.

• Dwa razy na rok należy skontaktować się z serwisem technicznym, aby wykonał odpowiednie przeglądy: o Przegląd stanu uszczelek o Przegląd stanu elementów urządzenia

• Jeśli uszkodzony jest kabel zasilający, powinien on zostać wymieniony przez producenta, serwis posprzedażny lub wykwalifikowany personel, aby uniknąć niebezpieczeństwa. Dłuższe wyłączenie z użytku W przypadku nieużywania urządzenia przez dłuższy czas (okres urlopowy, czasowe zamknięcie), należy pamiętać o:

• Dokładnym wyczyszczeniu maszyny

• Wyłączeniu ogólnego przełącznika zasilania prądem.PL

Poniżej znajdują się kolejne wskazówki co należy zrobić w przypadku anomalii lub błędu w działaniu. W poniższej tabeli podane możliwe przyczyny i ewentualne rozwiązania. W przypadku wątpliwości lub braku możliwości rozwiązania problemu, należy skontaktować się z serwisem technicznym.

Nie próbuj samodzielnie manipulować elementami elektrycznymi, ponieważ istnieje zagrożenie śmiercią. Elementy te są pod napięciem. ANOMALIA

ROZWIĄZANIE Chłodziarka nie działa Brak prądu Sprawdzić doprowadzenie prądu do chłodziarki, zwracając uwagę czy lampka kontrolna ogólnego przełącznika jest zapalona. Niewystarczająca temperatura Umieszczenie chłodziarki Sprawdzić czy w pobliżu nie znajduje się jakieś źródło ciepła. Parametry termostatu Sprawdź, czy temperatura zadana termostatu wynosi około 0ºC dla lodówek i -20ºC dla zamrażarek. Aby to sprawdzić, naciśniej przycisk “set”.

Temperatura otoczenia Sprawdź, czy temperatura otoczenia jest niższa od +32ºC dla zamrażarek i +38ºC dla lodówek i szaf do przechowywania ryb. Zamykanie drzwi Sprawdź, czy drzwi są prawidłowo zamknięte. Rozmieszczenie pożywienia w szafie chłodniczej Sprawdzić czy żywność jest poprawnie rozłożona, bez zatykania ujść powietrza wewnętrznego wentylatora i że czas, który upłynął od umieszczenia potraw jest wystarczający do ich schłodzenia. Czyszczenie kondensatora Sprawdzić czy kondensator jest czysty: Im czystsze urządzenie tym większe będą oszczędności energii, zwłaszcza dotyczy to kondensatora. Częstotliwość czyszczenia zależy od warunków lokalu. Jeśli zauważysz, że kondensator jest brudny, zamów czyszczenie w serwisie technicznym. Dziwne hałasy lub hałas nadmierny Złe wypoziomowanie i nieprawidłowe zamknięcie drzwi Sprawdzić wypoziomowanie urządzenia oraz czy drzwi dokładnie się zamykają. Tarcie w ruchomej części chłodziarki Sprawdzić czy w ruchomej części chłodziarki nie znajduje się element powodujący tarcie. Do podręcznika dołączona jest instrukcja dotycząca termostatu, aby móc zapoznać się ze szczegółami.

Dyrektywa europejska 2012/19/UE dotycząca zużytego sprzętu elektrycznego i elektronicznego wskazuje, że sprzęt gospodarstwa domowego nie powinien być wyrzucany w taki sam sposób jak zwykłe odpady miejskie. Nieużywane sprzęty powinny być zbierane osobno, aby zoptymalizować procent odzysku i przetwarzania materiałów, z których się składają oraz zapobiec potencjalnych szkodom dla zdrowia i środowiska naturalnego. Symbol przekreślonego kontenera znajduje się na wszystkich produktach, aby przypominać o konieczności selektywnej zbiórki odpadów. W celu uzyskania dodatkowych informacji na temat poprawnego wyrzucania sprzętu domowego, ich właściciele mogą skierować się do odpowiedniej instytucji odpowiedzialnej lub do sprzedawców.

UWAGA: w przypadku awarii niewymienionej w tabeli należy skontaktować się z serwisem technicznym. Producent zastrzega sobie prawo do zmiany charakterystyki bez uprzedzenia.NL
