INSTRUKCJA OBSŁUGI DW60BG730B00ET SAMSUNG

• (opłata według taryfy operatora) http://www.samsung.com/pl/support/ DD68-00254A-00 FULL_DW60BB890UAPET_DD68-00254A-00_NL.indd 76 2023-03-09 4:13:19Zmywarka do naczyń Instrukcja obsługi Seria DW60B*8***** / DW60B*7***** FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 1 2023-03-09 4:12:20Polski2 Przygotowanie Przygotowanie Połączenie z aplikacją SmartThings (tylko model z obsługa Wi-Fi)

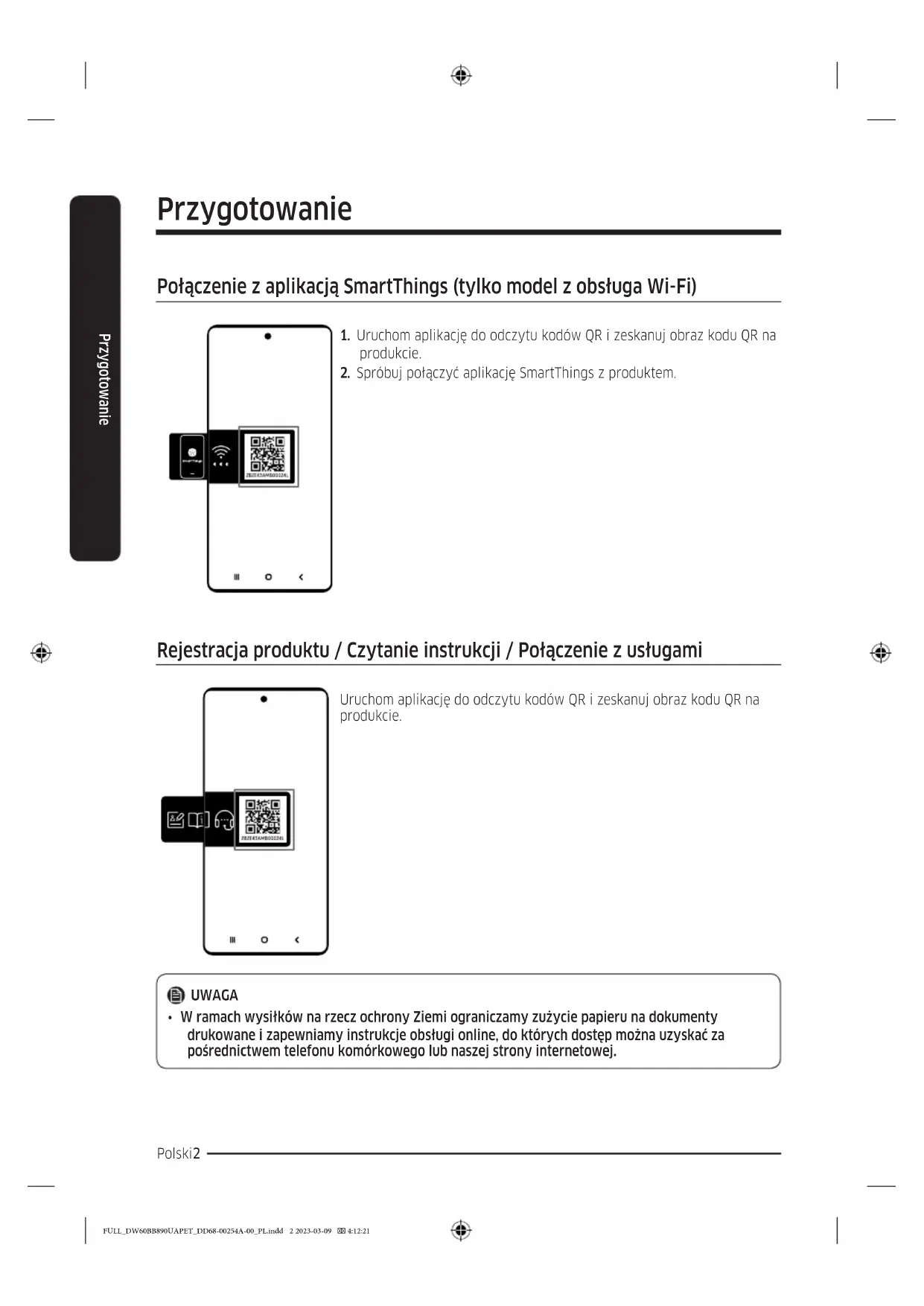

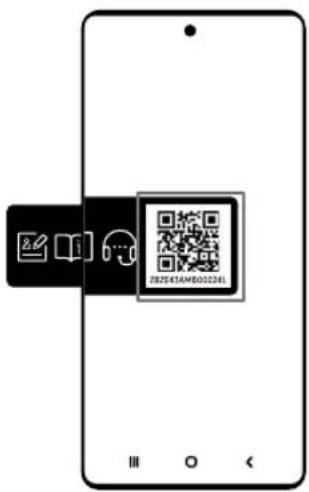

1. Uruchom aplikację do odczytu kodów QR i zeskanuj obraz kodu QR na

2. Spróbuj połączyć aplikację SmartThings z produktem.

Rejestracja produktu / Czytanie instrukcji / Połączenie z usługami Uruchom aplikację do odczytu kodów QR i zeskanuj obraz kodu QR na produkcie. UWAGA

• W ramach wysiłków na rzecz ochrony Ziemi ograniczamy zużycie papieru na dokumenty drukowane i zapewniamy instrukcje obsługi online, do których dostęp można uzyskać za pośrednictwem telefonu komórkowego lub naszej strony internetowej. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 2 2023-03-09 4:12:21Polski 3 Spis treści Spis treści Zasady bezpieczeństwa 5 Co trzeba wiedzieć o zasadach bezpieczeństwa 5 Ważne symbole dotyczące bezpieczeństwa 5 Instrukcje dotyczące oznaczenia WEEE 6 Ważne zasady dotyczące bezpieczeństwa 7 Instrukcje dotyczące obsługi zmywarki do naczyń 9 Instrukcje dotyczące bezpieczeństwa dzieci 10 Instrukcje dotyczące montażu zmywarki 10 Montaż 13 Zawartość zestawu 13 Wymogi dotyczące montażu 17 Montaż pod zlewem w zabudowie (dla modelu wolnostojącego) 19 Montaż krok po kroku 20 Wymiary wycięcia 21 Listwa przypodłogowa 30 Aplikacja SmartThings (dotyczy tylko niektórych modeli) 32 Informacje o oprogramowaniu typu open source 35 Przed rozpoczęciem 36 Przegląd zmywarki 36 Przedmioty, których nie można myć w zmywarce 37 Podstawowe użycie koszy 38 Komora na detergent 42 Zbiornik na nabłyszczacz 44 Zbiornik soli 45 Ustawienia 46 Ustawienia (nie dotyczy modeli DW60BB89*) 49 Obsługa 52 Panel sterowania (dla modelu DW60BB89*) 52 Panel sterowania (z wyjątkiem modelu DW60BB89*) 53 Omówienie programów 54 Prosta procedura rozpoczęcia 56 Konserwacja 57 Czyszczenie 57 Czyszczenie pompy odpływowej 61 Długoterminowa obsługa 61 FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 3 2023-03-09 4:12:21Polski4 Spis treściSpis treści Rozwiązywanie problemów 62 Punkty kontrolne 62 Kody komunikatów 65 Tabela programów 66 Dodatek 70 Transport/przemieszczanie 70 Ochrona przed mrozem 70 Utylizacja zmywarki i ochrona środowiska 70 Wskazówka dotycząca oszczędzania wody i energii 71 Informacje z bazy EPREL 71 Dane techniczne 72 Zgodność ze standardami 73 FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 4 2023-03-09 4:12:21Polski 5 Zasady bezpieczeństwa Zasady bezpieczeństwa Gratulujemy zakupu nowej zmywarki do naczyń rmy Samsung. Niniejsza instrukcja zawiera ważne informacje dotyczące montażu, użytkowania i konserwacji urządzenia. Prosimy o poświęcenie czasu na przeczytanie niniejszej instrukcji. Zawarte w niej informacje pozwalają optymalnie wykorzystać bogactwo zalet i funkcji zmywarki do naczyń. Co trzeba wiedzieć o zasadach bezpieczeństwa Prosimy o dokładne przeczytanie niniejszej instrukcji w celu uzyskania wiedzy na temat bezpiecznego i efektywnego korzystania z rozlicznych zalet i funkcji nowego urządzenia. Instrukcję należy zachować do wglądu i przechowywać w bezpiecznym miejscu w pobliżu urządzenia. Urządzenia należy używać wyłącznie w celu, do którego zostało ono wyprodukowane, w sposób zgodny z niniejszą instrukcją obsługi. Ostrzeżenia i zasady bezpieczeństwa zawarte w niniejszej instrukcji nie wyczerpują wszystkich możliwych warunków i sytuacji. Użytkownik jest odpowiedzialny za zachowanie zdrowego rozsądku i ostrożności podczas montażu, konserwacji i obsługi zmywarki do naczyń. Ponieważ zawarte poniżej informacje dotyczące obsługi odnoszą się do różnych modeli, charakterystyka zakupionej zmywarki do naczyń może nieznacznie odbiegać od opisu zawartego w instrukcji. Część ostrzeżeń może nie mieć zastosowania. W razie pytań lub wątpliwości należy skontaktować się z najbliższym centrum serwisowym lub poszukać pomocy i informacji w witrynie www.samsung.com. Ważne symbole dotyczące bezpieczeństwa Znaczenie ikon i oznaczeń w tej instrukcji obsługi: OSTRZEŻENIE Zagrożenia lub niebezpieczne praktyki, które mogą spowodować poważne obrażenia ciała, śmierć lub zniszczenie mienia. PRZESTROGA Zagrożenia lub niebezpieczne praktyki, które mogą spowodować obrażenia ciała lub zniszczenie mienia. UWAGA Wskazuje ryzyko obrażeń ciała lub zniszczenia mienia. Powyższe symbole ostrzegawcze zostały zastosowane dla bezpieczeństwa użytkownika i innych osób. Należy ich ściśle przestrzegać. Instrukcję należy przechowywać w bezpiecznym miejscu i upewnić się, że kolejni użytkownicy urządzenia zapoznali się z jej treścią. W razie sprzedaży urządzenia należy przekazać instrukcję kolejnemu właścicielowi. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 5 2023-03-09 4:12:21Polski6 Zasady bezpieczeństwa Zasady bezpieczeństwa Instrukcje dotyczące oznaczenia WEEE Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny) (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w rmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi. Informacje na temat zobowiązań rmy Samsung dotyczących ochrony środowiska oraz szczególne wymogi prawne dotyczące produktów, np. REACH, WEEE i przepisy dot. baterii, można znaleźć na stronie Samsung.com. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 6 2023-03-09 4:12:21Polski 7 Zasady bezpieczeństwa Ważne zasady dotyczące bezpieczeństwa W celu ograniczenia ryzyka pożaru, porażenia prądem lub obrażeń ciała podczas korzystania z tego urządzenia należy przestrzegać podstawowych zasad bezpieczeństwa:

1. Urządzenie nie jest przeznaczone do użytku przez osoby (w

tym dzieci) o ograniczonej sprawności zycznej, zmysłowej lub umysłowej, a także osoby nieposiadające odpowiedniej wiedzy i doświadczenia bez zapewnienia nadzoru lub udzielenia instrukcji dotyczących obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

2. Dzieci w wieku od 8 lat, osoby o ograniczonej sprawności

zycznej, zmysłowej lub umysłowej, a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub jeżeli otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

3. Należy pilnować, aby dzieci nie bawiły się urządzeniem.

4. Ze względów bezpieczeństwa uszkodzony przewód

zasilający musi zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwalikowaną osobę.

5. Do urządzenia dołączono nowe przyłącza, których należy

użyć do podłączenia go podczas instalacji. Nie należy używać starych przyłączy.

6. Jeżeli urządzenie ma otwory wentylacyjne w podstawie, nie

mogą one być zasłonięte przez dywan. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 7 2023-03-09 4:12:21Polski8 Zasady bezpieczeństwa Zasady bezpieczeństwa

7. Dzieci w wieku poniżej 3 lat powinny przebywać z dala od

urządzenia, o ile nie pozostają pod stałym nadzorem.

8. PRZESTROGA: Aby uniknąć zagrożenia związanego z

nieumyślnym zresetowaniem bezpiecznika termicznego, nie należy podłączać urządzenia za pośrednictwem zewnętrznego wyłącznika, takiego jak wyłącznik czasowy, lub do obwodu, który jest regularnie włączany i wyłączany przez dostawcę energii.

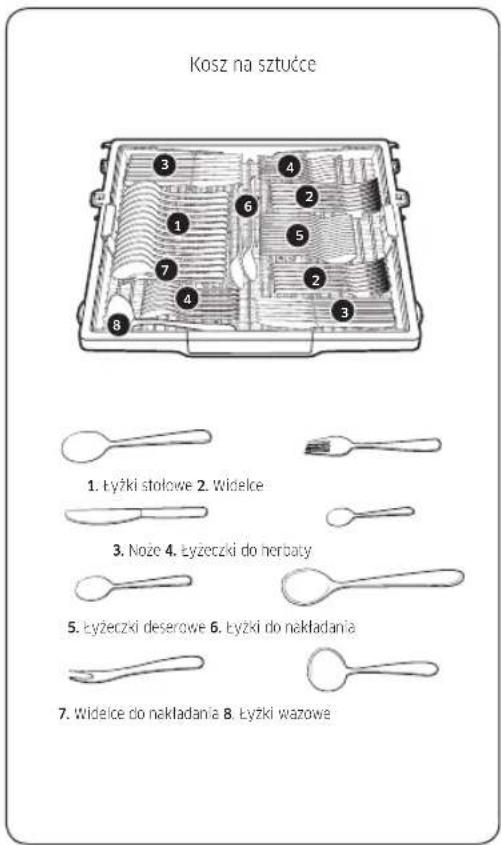

9. OSTRZEŻENIE: Noże i inne ostro zakończone sztućce należy

wkładać do kosza ostrzem w dół lub kłaść je poziomo. To urządzenie jest przeznaczone do użytku w domach i podobnych miejscach, takich jak:

• kuchnie dla pracowników w sklepach, biurach i innych miejscach pracy;

• hotele, motele i inne obiekty mieszkalne;

• miejsca zakwaterowania. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 8 2023-03-09 4:12:21Polski 9 Zasady bezpieczeństwa Instrukcje dotyczące obsługi zmywarki do naczyń Niniejsza zmywarka nie jest przeznaczona do użytku komercyjnego. Zmywarka została wyprodukowana z myślą o użytku domowym i w podobnych miejscach pracy i zamieszkania, takich jak:

• biura i salony, oraz przez klientów takich placówek, jak:

• hostele i domy dla gości. Urządzenia można używać wyłącznie zgodnie z instrukcją obsługi do mycia naczyń i sztućców do użytku domowego. Żadne inne zastosowanie nie jest zalecane przez producenta i może być niebezpieczne. Producent nie ponosi odpowiedzialności za szkody wynikające z błędnego lub niewłaściwego zastosowania lub obsługi. W zmywarce do naczyń nie należy używać rozpuszczalników. Może to spowodować eksplozję. Detergentu do zmywarek nie wolno wdychać ani spożywać. Detergenty do zmywarek zawierają składniki drażniące lub powodujące korozję, które mogą spowodować poparzenie nosa, jamy ustnej lub gardła w przypadku połknięcia, a także uniemożliwić oddychanie. W przypadku spożycia lub dostania się detergentu do układu oddechowego należy natychmiast skontaktować się z lekarzem. Należy unikać pozostawiania niepotrzebnie otwartych drzwi, ponieważ można się o nie potknąć. Na otwartych drzwiach nie wolno siadać ani opierać się o nie. Może to spowodować przewrócenie i uszkodzenie zmywarki do naczyń oraz obrażenia ciała użytkownika. Należy używać wyłącznie detergentów i nabłyszczaczy przeznaczonych do zastosowania w zmywarkach do naczyń. Nie należy używać płynu do mycia naczyń. Nie należy używać żadnych środków do czyszczenia o wysokiej kwasowości. Zbiornika na nabłyszczacz nie należy napełniać detergentem w proszku lub w płynie. Może to spowodować poważne uszkodzenie zbiornika. Nieumyślne napełnienie zbiornika soli detergentem do zmywarek w proszku lub w płynie grozi uszkodzeniem układu zmiękczania wody. Przed napełnieniem zbiornika soli należy upewnić się, że używany jest właściwy rodzaj soli do zmywarek. Należy używać wyłącznie specjalnej, gruboziarnistej soli do zmywarek, ponieważ inne typy soli mogą zawierać nierozpuszczalne dodatki, które utrudnią funkcjonowanie układu zmiękczania wody. W przypadku urządzenia z koszykiem na sztućce (w zależności od modelu) umieszczenie sztućców w koszyku uchwytami do dołu zwiększa efektywność czyszczenia i suszenia. Noże, widelce itp. należy jednak ustawiać rączkami do góry, ponieważ zmniejsza to ryzyko urazu. W zmywarce nie należy umieszczać plastikowych przedmiotów nienadających się do mycia w gorącej wodzie, takich jak plastikowe opakowania, plastikowe sztućce lub naczynia. Wysoka temperatura wewnątrz zmywarki może spowodować ich roztopienie lub zniekształcenie. W przypadku modeli z funkcją Opóźniony start przed dodaniem detergentu sprawdź, czy dozownik jest suchy. W razie potrzeby należy wytrzeć go do sucha. Detergent wlany do wilgotnego dozownika spowoduje jego zatkanie i może nie zostać dokładnie rozproszony. Noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je poziomo. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 9 2023-03-09 4:12:21Polski10 Zasady bezpieczeństwa Zasady bezpieczeństwa Instrukcje dotyczące bezpieczeństwa dzieci To urządzenie nie jest zabawką! Aby ograniczyć ryzyko odniesienia obrażeń, dzieci powinny być trzymane z dala od urządzenia. Nie wolno pozwalać im na zabawę wewnątrz lub w pobliżu zmywarki do naczyń, a także na obsługiwanie jej. Dzieci nie rozumieją związanych z tym zagrożeń. Należy ich pilnować za każdym razem, gdy pracujesz w kuchni. Istnieje niebezpieczeństwo, że dzieci zamkną się w zmywarce podczas zabawy. Dzieci w wieku od 8 lat, osoby o ograniczonej sprawności zycznej, zmysłowej lub umysłowej, a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub jeżeli otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru. Starsze dzieci mogą korzystać ze zmywarki do naczyń wyłącznie jeśli otrzymały dokładne wyjaśnienia dotyczące jej obsługi i są w stanie obsługiwać urządzenie w bezpieczny sposób, ze świadomością wszystkich zagrożeń wynikających z nieprawidłowego użytkowania go. DETERGENTY NALEŻY TRZYMAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI! Detergenty do zmywarek zawierają składniki drażniące i żrące, które w przypadku połknięcia mogą spowodować poparzenie jamy ustnej, nosa lub gardła, a także uniemożliwić oddychanie. Dzieciom nie wolno przebywać w pobliżu otwartej zmywarki do naczyń, gdyż na obudowie mogą znajdować się pozostałości detergentu. Jeśli dziecko połknie detergent lub dostania się on do jego układu oddechowego, należy natychmiast skontaktować się z lekarzem. Instrukcje dotyczące montażu zmywarki Przed montażem urządzenia należy sprawdzić, czy są jakiekolwiek uszkodzenia widoczne z zewnątrz. W żadnym wypadku nie wolno korzystać z uszkodzonego urządzenia. Uszkodzone urządzenie stanowi zagrożenie. Zmywarka do naczyń musi być podłączona do źródła zasilania przy użyciu odpowiedniego gniazda z wyłącznikiem. Gniazdo musi być łatwo dostępne dla zamontowanej zmywarki do naczyń tak, aby można było odłączyć ją od źródła zasilania w dowolnym momencie. (Więcej informacji dostępnych jest w części „Przegląd zmywarki” na stronie 36). Za zmywarką do naczyń nie może znajdować się żadne gniazdko. Dosunięcie zmywarki do naczyń do gniazdka może spowodować ryzyko przegrzania i pożaru. Zmywarka do naczyń nie może być zamontowana pod płytą grzejną. Wysokie temperatury wytwarzane przez płytę grzejną mogą spowodować uszkodzenie zmywarki do naczyń. Z tego samego powodu urządzenie nie powinno być montowane w pobliżu otwartego okna lub sprzętu oddającego ciepło, takiego jak grzałki itp. Zmywarki do naczyń nie należy podłączać do źródła zasilania do czasu zakończenia montażu i wyregulowania sprężyn drzwi. Przed podłączeniem urządzenia należy upewnić się, że dane na tabliczce znamionowej (napięcie i pobór prądu) odpowiadają sieci elektrycznej. W razie wątpliwości należy skontaktować się z elektrykiem. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 10 2023-03-09 4:12:21Polski 11 Zasady bezpieczeństwa Bezpieczeństwo korzystania z tego urządzenia elektrycznego może zagwarantować wyłącznie stałe połączenie z odpowiednim systemem uziemienia. Kluczowe jest spełnienie podstawowych norm dotyczących bezpieczeństwa i regularna ich kontrola. W przypadku jakichkolwiek wątpliwości należy skontaktować się z elektrykiem. Producent nie ponosi odpowiedzialności za konsekwencje niewłaściwego uziemienia (np. porażenie prądem). Urządzenia nie należy podłączać do źródła zasilania za pośrednictwem listwy ani przedłużacza. Nie gwarantują one właściwego zabezpieczenia urządzenia (np. przed przegrzaniem). Urządzenie może być montowane w środowiskach mobilnych (np. na okrętach) wyłącznie pod warunkiem przeprowadzenia oceny ryzyka przez odpowiednio wykwalikowanego specjalistę. Plastikowa obudowa przyłącza wody zawiera element elektryczny. Nie wolno zanurzać jej w wodzie. W wężu z zabezpieczeniem przed niekontrolowanym wypływem wody znajdują się przewody elektryczne. Węża doprowadzającego wodę nie wolno przecinać, nawet jeżeli jest zbyt długi. Montaż, konserwacja i naprawy mogą być wykonywane jedynie przez wykwalikowaną i kompetentną osobę, w całkowitej zgodzie z krajowymi i lokalnymi przepisami dotyczącymi bezpieczeństwa. Wykonywanie napraw i innych prac przez osoby niewykwalikowane może stwarzać zagrożenie. Producent nie ponosi odpowiedzialności za nieautoryzowane prace. Wbudowany układ uszczelniający stanowi zabezpieczenie przed uszkodzeniami spowodowanymi przez wodę, jeżeli spełnione są następujące warunki:

• Zmywarka do naczyń jest poprawnie zamontowana i podłączona.

• Zmywarka do naczyń jest właściwie konserwowana, a części wymieniane są gdy jest to potrzebne.

• Zawór odcinający / zawór dopływu wody jest zakręcony na czas dłuższej przerwy w eksploatacji urządzenia (np. podczas urlopu).

• Układ uszczelniający działa nawet wtedy, gdy urządzenie jest wyłączone. Musi ono jednak pozostawać podłączone do źródła zasilania. Uszkodzone urządzenie stanowi zagrożenie. W przypadku uszkodzenia urządzenia należy odłączyć je od źródła zasilania i skontaktować się ze sprzedawcą lub serwisem. Nieautoryzowane naprawy grożą nieprzewidywalnymi zagrożeniami dla użytkownika, za które producent nie ponosi odpowiedzialności. Naprawy powinny być wykonywane wyłącznie przez autoryzowanego pracownika serwisu. Wadliwe elementy należy zastępować wyłącznie oryginalnymi częściami zamiennymi. Montaż wyłącznie takich części stanowi gwarancję bezpiecznej eksploatacji urządzenia. Przed rozpoczęciem prac konserwacyjnych należy zawsze odłączać urządzenie od źródła zasilania (poprzez wyłączenie gniazda i wyjęcie wtyczki). Jeżeli kabel podłączeniowy jest uszkodzony, musi zostać zastąpiony specjalnym kablem dostarczonym przez producenta. Ze względów bezpieczeństwa, jego montaż może zostać przeprowadzony wyłącznie w serwisie lub przez autoryzowanego pracownika serwisu. W krajach narażonych na plagi karaluchów lub innych szkodników należy zwracać szczególną uwagę na utrzymywanie urządzenia i jego otoczenia w czystości przez cały czas. Gwarancja nie obejmuje żadnych uszkodzeń spowodowanych przez karaluchy lub inne szkodniki. W przypadku awarii lub podczas czyszczenia urządzenia izolacja elektryczna jest całkowita tylko wtedy, gdy: FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 11 2023-03-09 4:12:21Polski12 Zasady bezpieczeństwa Zasady bezpieczeństwa

• urządzenie jest odłączone od gniazda, a wtyczka jest wyciągnięta,

• urządzenie jest wyłączone z sieci,

• bezpiecznik sieciowy jest wyłączony,

• bezpiecznik gwintowy jest zdemontowany (kraje, w których jest stosowany). W urządzeniu nie wolno wprowadzać żadnych modykacji bez zgody producenta. Nie wolno otwierać obudowy urządzenia. Ingerencja w połączenia i części elektryczne oraz części mechaniczne jest bardzo niebezpieczna i grozi nieprawidłowościami w działaniu oraz porażeniem prądem. Naprawy urządzenia podczas okresu gwarancji mogą być wykonywane wyłącznie przez pracownika serwisu autoryzowanego przez producenta. W przeciwnym razie gwarancja straci ważność. Podczas montażu produktu upewnij się, że dostępna jest odpowiednia ilość miejsca ze wszystkich stron, umożliwiająca poprawną wentylację. Jeśli przestrzeń między urządzeniem a zlewem nie jest wystarczająca, może to spowodować uszkodzenie zlewu lub pojawienie się pleśni. Ustawienie poziomu twardości wody wybrane w zmywarce musi być odpowiednie dla miejsca zamieszkania. (Więcej informacji dostępnych jest w części „Zbiornik soli” na stronie 45). Na stronie www.samsung.com/support można znaleźć więcej informacji na temat materiałów i napraw. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 12 2023-03-09 4:12:21Polski 13 Montaż Montaż Zawartość zestawu Należy upewnić się, że w opakowaniu produktu znajdują się wszystkie elementy. W przypadku pytań dotyczących zmywarki lub jej części należy skontaktować się z lokalnym centrum obsługi klienta rmy Samsung lub ze sklepem. Rzeczywisty wygląd zmywarki może się różnić w zależności od modelu i kraju. PRZESTROGA Po rozpakowaniu zmywarki ze względów bezpieczeństwa opakowanie należy trzymać z dala od dzieci. Zestaw instalacyjny (dostarczony) Modele FBI (do całkowitej zabudowy, DW60B*8**B** / DW60B*7**B**) Uchwyty górne (2 szt.) Uchwyty paneli niestandardowych (2 szt.) Śruby Ø4 × 12 (8 szt.) Śruby Ø4 × 16 (2 szt.) Śruby Ø4 × 43 (6 szt.) Gumowy pasek Naklejka ochronna Uchwyty odkopnika (2 szt.) Plastikowe zaślepki (4 szt.) Zawór zwrotny (dotyczy tylko niektórych modeli) FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 13 2023-03-09 4:12:21Polski14 Montaż Montaż Modele FBI (wysuwane, DW60B*8**I**) Uchwyty górne (2 szt.) Śruby Ø4 × 16 (12 szt.) Śruby Ø4 × 12 (8 szt.) Uchwyty paneli niestandardowych – górne (2 szt.) Uchwyty paneli niestandardowych – dolne (2 szt.) Gumowy pasek Naklejka ochronna Uchwyty odkopnika (2 szt.) Plastikowe zaślepki (4 szt.) Wysoka nóżka Zawór zwrotny (dotyczy tylko niektórych modeli) Modele SBI (do częściowej zabudowy, DW60B*7**S**) Uchwyty górne (2 szt.) Uchwyty paneli niestandardowych (2 szt.) Naklejka ochronna Drewniane części dystansujące (4 szt.) Śruby Ø4 × 16 (2 szt.) Śruby Ø4 × 43 (4 szt.) Śruby Ø4 × 12 (8 szt.) Gumowy pasek (dotyczy tylko niektórych modeli) Plastikowe zaślepki (4 szt.) Uchwyty odkopnika (2 szt.) Zawór zwrotny (dotyczy tylko niektórych modeli) FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 14 2023-03-09 4:12:22Polski 15 Montaż Modele BU (do montażu pod blatem, DW60B*8**U** / DW60BG7**U**) Uchwyty górne (2 szt.) Śruby Ø4 × 12 (8 szt.) Naklejka ochronna Uchwyty odkopnika (2 szt.) Plastikowe zaślepki (4 szt.) 2 śruby (do drzwiczek Bespoke) 2 plastikowe zaślepki (do drzwiczek Bespoke) Zawór zwrotny (dotyczy tylko niektórych modeli) Zestaw instalacyjny (niedostarczony) Zacisk węża FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 15 2023-03-09 4:12:22Polski16 Montaż Montaż Wymagane narzędzia (niedostarczone) Okulary ochronne Rękawice Latarka Klucz (22 mm) do przedniej stopki Śrubokręt Torx T20 Kombinerki Szczypce Miarka zwijana Ołówek Śrubokręt krzyżowy Śrubokręt płaski Nóż Poziom Otwornica (80–100 mm) FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 16 2023-03-09 4:12:22Polski 17 Montaż Wymogi dotyczące montażu Aby zapobiec ryzyku pożaru, porażenia prądem elektrycznym lub obrażeń ciała, wszystkie prace związane z przewodami i uziemieniem muszą zostać wykonane przez wykwalikowanego technika. Zasilanie

• Osobny obwód odgałęziony 220–240 V

50 Hz przeznaczony wyłącznie dla zmywarki.

• Gniazdko zasilające o natężeniu do 16 A (maksymalne natężenie prądu w tej zmywarce wynosi 11 A) OSTRZEŻENIE

• Nie używać przedłużacza.

• Należy korzystać wyłącznie z przewodu zasilającego dołączonego do zmywarki do naczyń.

• Po zakończeniu montażu należy się upewnić, że wtyczka zasilania nie jest wygięta ani uszkodzona. Uziemienie W celu zapewnienia trwałego uziemienia zmywarka musi być odpowiednio uziemiona do uziemionego metalu lub stałego układu przewodów. Przewód uziemienia należy prowadzić wraz z przewodami obwodów, a następnie podłączyć do złącza uziemienia zmywarki. OSTRZEŻENIE

• Przewodu uziemiającego nie należy łączyć z plastikowym przewodem sanitarnym, rurami gazowymi lub rurami z gorącą wodą. Nieprawidłowe podłączenie uziemienia grozi porażeniem prądem.

• Nie wolno modykować wtyczki zasilania dołączonej do zmywarki. Jeżeli wtyczka nie pasuje do gniazdka, należy zlecić zamontowanie odpowiedniego gniazdka elektrykowi. Dopływ wody

• Wąż doprowadzający wodę musi wytrzymywać ciśnienia wody w zakresie od 0,05 do 0,8 MPa.

• Temperatura wody musi być niższa niż 60 °C.

• Kran musi być wyposażony w zawór odcinający / zawór dopływu wody z gwintem męskim 3/4”. Aby zmniejszyć ryzyko wystąpienia przecieków:

• Upewnić się, że krany są łatwo dostępne.

• Zakręcać zawór dopływu wody, gdy zmywarka do naczyń nie jest używana.

• Regularnie sprawdzać wszystkie złączki węży wodnych pod kątem przecieków.

• Aby zatrzymać dowolny przeciek, uszczelnić przyłącze dopływu wody za pomocą taśmy teonowej lub środka uszczelniającego. Zabezpieczenie przed niekontrolowanym wypływem wody (Aqua Stop) Aqua Stop to element elektryczny, którego celem jest zapobieganiem wypływom wody. Element Aqua Stop jest podłączany do węża doprowadzającego wodę i automatycznie zatrzymuje przepływ w przypadku uszkodzenia węża. PRZESTROGA

• Należy zachować ostrożność przy obsłudze zabezpieczenia przed niekontrolowanym wypływem wody.

• Węża doprowadzającego wodę, który jest podłączony do zabezpieczenia, nie należy skręcać ani załamywać. W przypadku uszkodzenia zabezpieczenia przed niekontrolowanym wypływem wody należy natychmiast zakręcić krany i odłączyć wtyczkę zasilania. Następnie należy skontaktować się z centrum obsługi klienta rmy Samsung lub wykwalikowanym technikiem. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 17 2023-03-09 4:12:22Polski18 Montaż Montaż Odpływ W przypadku używania odpływu wyłącznie do obsługi zmywarki wąż odpływowy należy podłączyć do odpływu znajdującego się od 30 cm do 70 cm nad ziemią. Podłączenie węża odpływowego do odpływu znajdującego na wysokości powyżej 80 cm nad ziemią może sprawić, że woda będzie cofać się do zmywarki. Podłoga Ze względów bezpieczeństwa zmywarkę należy zamontować na solidnym podłożu. Drewniane podłogi mogą wymagać wzmocnienia w celu ograniczenia drgań. Należy unikać montażu na dywanach i miękkich posadzkach. Dywany oraz miękkie posadzki mogą powodować drgania i niewielkie przemieszczenia zmywarki podczas pracy. OSTRZEŻENIE Nie wolno montować zmywarki na konstrukcji bez mocnej podpory.

• Za pomocą nóżki poziomującej należy wypoziomować zmywarkę.

• Po zakończeniu poziomowania należy sprawdzić, czy drzwi otwierają się i zamykają prawidłowo. Temperatura otoczenia Zmywarki nie należy umieszczać w miejscach, gdzie występują temperatury ujemne. W zaworze wodnym, pompie i wężu zmywarki zawsze znajduje się pewna ilość wody. Jeżeli woda zamarznie w zmywarce lub przewodach, może dojść do uszkodzenia urządzenia lub jego części. Próbne uruchomienie Po zamontowaniu zmywarki należy uruchomić program Ekspresowy, aby sprawdzić poprawność montażu. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 18 2023-03-09 4:12:22Polski 19 Montaż Montaż pod zlewem w zabudowie (dla modelu wolnostojącego) Zmywarkę można zamontować pod zlewem. W tym celu należy postępować zgodnie z poniższymi instrukcjami. OSTRZEŻENIE Firma Samsung Electronics nie odpowiada za ewentualnie uszkodzenie lub wadliwe działanie urządzenia wynikające z przeprowadzonego przez klienta montażu modelu wolnostojącego pod zlewem. Przygotowanie

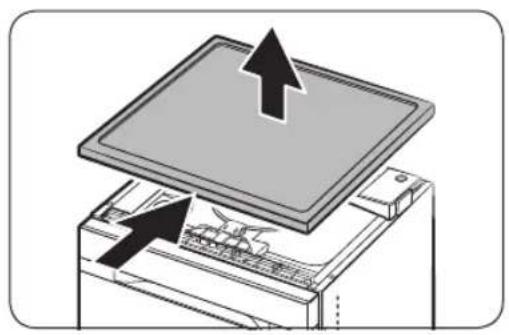

1. Odkręć 2 śruby z górnych rogów tylnej części

2. Przesuń blat zmywarki do tyłu i unieś go, aby

3. Postępując zgodnie z instrukcjami zawartymi

w następnej części, zamontuj zmywarkę pod zlewem. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 19 2023-03-09 4:12:23Polski20 Montaż Montaż Montaż krok po kroku Proces montażu może różnić się w zależności od modelu. KROK 1 Wybór miejsca montażu

Należy wybrać miejsce, które spełnia poniższe kryteria.

• Konieczne jest ustawienie urządzenia na wytrzymałej podłodze, która utrzyma ciężar urządzenia.

• Zmywarkę należy umieścić w pobliżu zlewu z zapewnionym łatwym dostępem do dopływu i odpływu wody, a także do gniazdka elektrycznego.

• Urządzenie musi być ustawione tak, by wkładanie naczyń nie było utrudnione.

• Konieczne jest umieszczenie zmywarki w sposób umożliwiający łatwe otwarcie drzwiczek i zapewnienie wystarczającego odstępu między bokami zmywarki a bokami szafki.

• Z tyłu urządzenia nie może być żadnych przeszkód. Montaż w nowym miejscu Jeśli zmywarka jest instalowana w nowym miejscu, przed zamontowaniem urządzenia należy postępować zgodnie z następującymi instrukcjami.

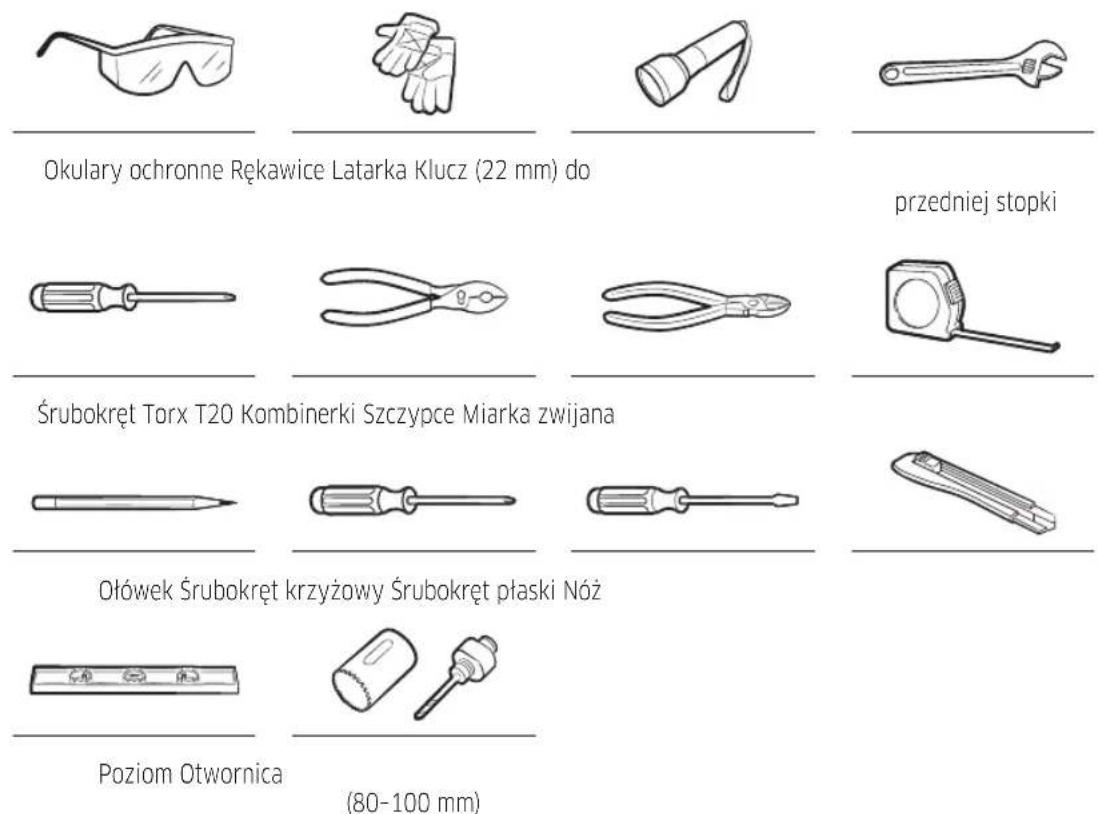

1. Użyj otwornicy i w przedstawiony sposób

wytnij w bocznej części szafki otwór zapewniający dostęp do zlewu (A).

2. Jeżeli podstawa szafki pod zlew znajduje się

nad ziemią i wyżej, niż przyłącza zmywarki, należy wykonać otwory w podstawie wewnątrz szafki oraz w ściance bocznej (B). UWAGA

• Jeśli wymieniasz starą zmywarkę, sprawdź istniejące połączenia pod kątem zgodności z nową zmywarką i wymień je w razie potrzeby.

• W zależności od umiejscowienia gniazdka elektrycznego konieczne może być wycięcie otworu w innej ściance szafki. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 20 2023-03-09 4:12:23Polski 21 Montaż Wymiary wycięcia Mogą wystąpić różnice w zależności od modelu. 572*

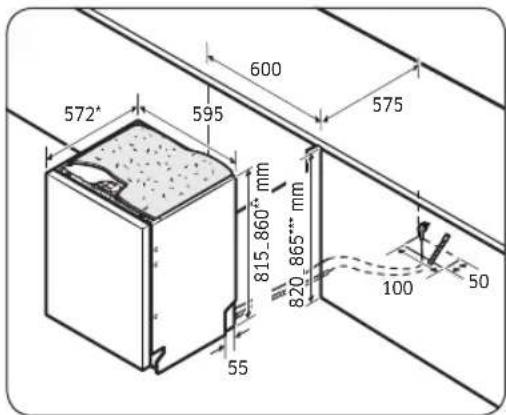

• 552 dla modelu do całkowitej zabudowy ** 895 dla modelu z drzwiami przesuwnymi *** 900 dla modelu z drzwiami przesuwnymi UWAGA (dla modelu wolnostojącego) Sprawdź, czy odległość między podłożem i spodem blatu przekracza 860 mm. W takim przypadku zamontuj wysoką nóżkę dołączoną do zestawu montażowego. Szczegółowe instrukcje zawiera kolejna część. Jeśli odległość wynosi mniej niż 860 mm od podłoża, przejdź do KROKU 2. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 21 2023-03-09 4:12:23Polski22 Montaż Montaż KROK 2 Sprawdzanie dopływu wody

• Ciśnienie doprowadzanej wody musi wynosić od 0,05 do 0,8 MPa.

• Temperatura wody nie może przekraczać 60 °C. Woda o temperaturze powyżej 60 °C może spowodować nieprawidłowe działanie zmywarki.

• Przed podłączeniem dopływu wody do zmywarki upewnij się, że zawór dopływu wody jest zamknięty. KROK 3 Rozmieszczenie węży

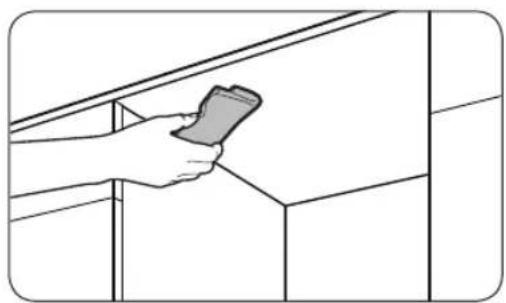

1. Oczyść spód górnej części szafki.

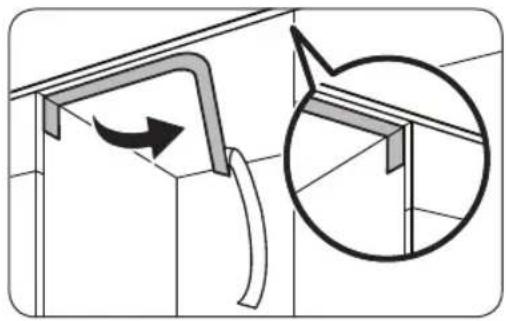

2. Przymocuj naklejkę ochronną w sposób

przedstawiony na ilustracji.

3. Przeprowadź przewód zasilający, wąż

doprowadzający wodę i wąż odpływowy przez otwór w szafce pod zlew. PRZESTROGA

• Należy uważać, aby nie zagiąć ani nie przycisnąć przewodu zasilającego ani węży.

• Nie należy zdejmować brązowego papieru z tyłu zmywarki. Papier zabezpiecza tylną część przy ścianie przed zabrudzeniem. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 22 2023-03-09 4:12:23Polski 23 Montaż KROK 4 Montaż panelu niestandardowego Modele BU (Bespoke, DW60BB8*****)

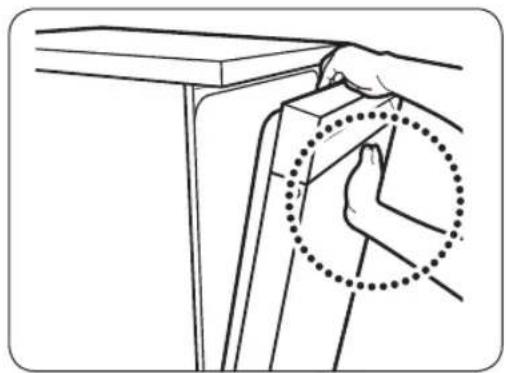

1. Otwórz drzwiczki zmywarki i dostosuj

niestandardowy panel w ich przedniej dolnej części. Upewnij się, że wypusty panelu pasują do odpowiednich otworów (razem 6) w drzwiczkach.

2. Trzymając drzwi i panel niestandardowy

obiema rękami, wciśnij panel równomiernie od dołu do góry, aby zablokować go w zmywarce. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 23 2023-03-09 4:12:23Polski24 Montaż Montaż

3. Gdy panel zablokuje się na swoim miejscu po

obu stronach, wciśnij górną środkową część panelu niestandardowego, aby przymocować go do górnej części drzwiczek. UWAGA

• Należy upewnić się, że panel niestandardowy jest prawidłowo zamontowany w zmywarce.

• Jeśli szczelina między zmywarką a panelem niestandardowym jest mniejsza niż 2 mm, instalacja jest prawidłowa. Jeśli szczelina ma 2 mm lub więcej, należy zdjąć panel niestandardowy i spróbować ponownie.

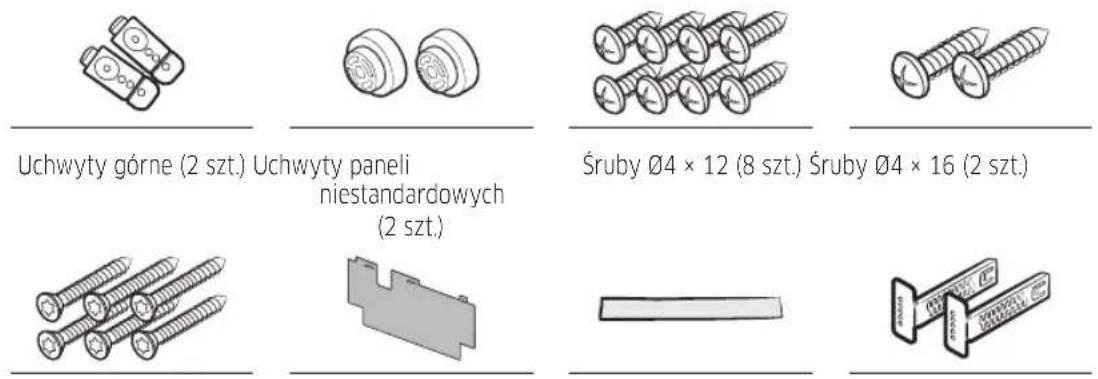

4. Rozpakuj zaślepki i śruby (w zestawie po dwie

sztuki) znajdujące się w opakowaniu produktu.

5. Dokręcić śruby po obu stronach zmywarki.

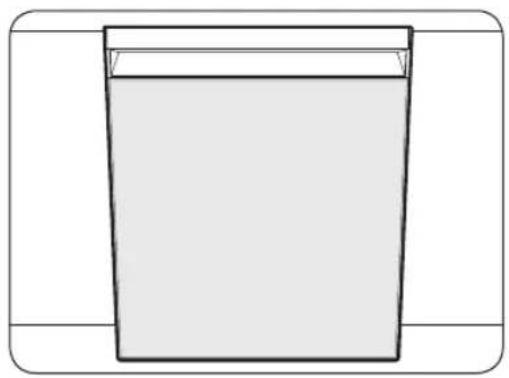

UWAGA Podczas dokręcania śrub należy sprawdzić szczelinę z obu stron drzwiczek, ponieważ panel niestandardowy może się odchylać się w jedną lub drugą stronę.

6. Załóż zaślepki po obu stronach. Upewnij

się, że wypust nasadki pasuje do otworu w zmywarce, ustawiając go w odpowiednim kierunku. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 24 2023-03-09 4:12:24Polski 25 Montaż

7. Na tym kończy się montaż panelu

niestandardowego. KROK 5 Poziomowanie zmywarki W przypadku modeli do zabudowy Można dostosować wysokość zmywarki, aby ją wypoziomować. Należy pamiętać, że podczas tych czynności zmywarka jest wsunięta do połowy.

1. Użyj poziomicy, aby sprawdzić

wypoziomowanie zmywarki.

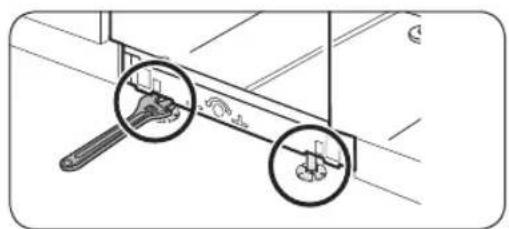

2. Aby wyregulować wysokość z przodu, użyj

• Aby zmniejszyć wysokość, obróć nóżkę w lewo.

• Aby zwiększyć wysokość, obróć nóżkę w prawo.

3. Aby dostosować wysokość tylnej części, wsuń

śrubokręt Torx T20 otwór pośrodku dolnej części zmywarki.

• Aby zmniejszyć wysokość, obróć śrubokręt w prawo.

• Aby zwiększyć wysokość, obróć śrubokręt w lewo.

4. Po zakończeniu poziomowania sprawdź,

czy drzwiczki otwierają się i zamykają prawidłowo. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 25 2023-03-09 4:12:24Polski26 Montaż Montaż W przypadku modeli wolnostojących Wysokość zmywarki można dostosować do 45 mm, regulując nóżki poziomujące. 0–45 mm

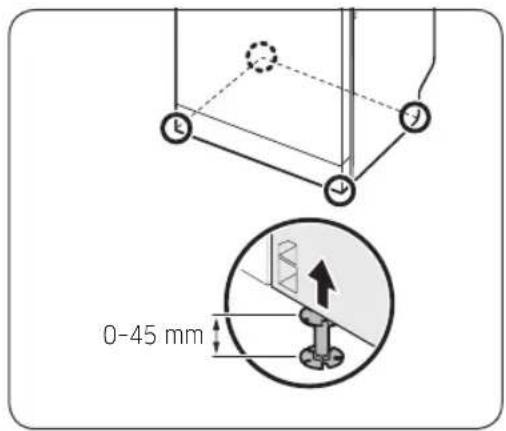

1. Lekko unosząc przednią lub tylną część

zmywarki (albo obie na zmianę), obróć nóżki poziomujące, aby dostosować wysokość.

2. Po zakończeniu sprawdź za pomocą

poziomicy, czy zmywarka stoi prosto.

3. Umieść zmywarkę pod zlewem, zostawiając

przynajmniej 4 mm wolnej przestrzeni pomiędzy górną częścią zmywarki a dolną częścią blatu zlewu. PRZESTROGA Nie należy spinać przewodu zasilającego opaską do przewodów z metalowym drutem. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 26 2023-03-09 4:12:24Polski 27 Montaż KROK 6 Mocowanie listwy

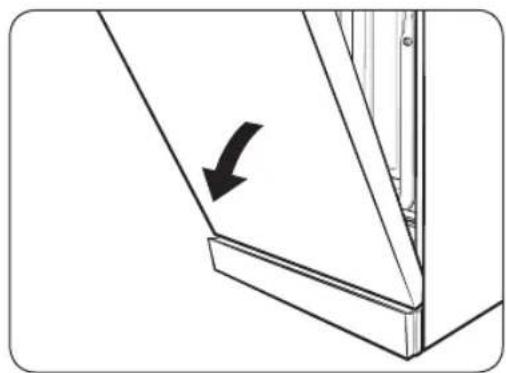

1. Otwórz drzwiczki do połowy.

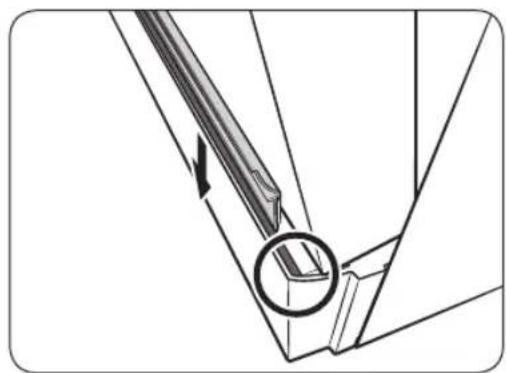

2. Usuń warstwę ochronną z dwustronnej taśmy

klejącej z tyłu listwy. Następnie włóż listwę w dolny rowek zmywarki.

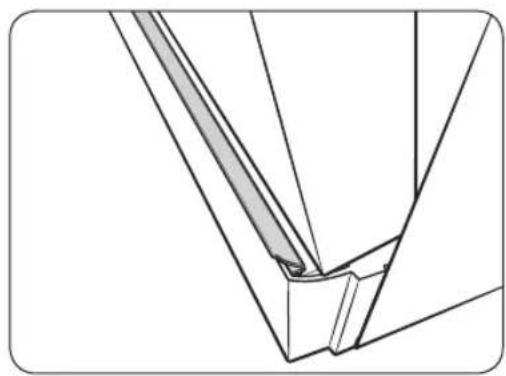

3. Tak wygląda listwa po zamocowaniu.

FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 27 2023-03-09 4:12:24Polski28 Montaż Montaż KROK 7 Zabezpieczenie zmywarki Można wywiercić otwory boczne w celu zamocowania zmywarki do bocznych ścianek szafki. Do ścianek bocznych PRZESTROGA Jeśli plastikowe zaślepki nie są założone, woda może przeciekać i spowodować pożar lub porażenie prądem.

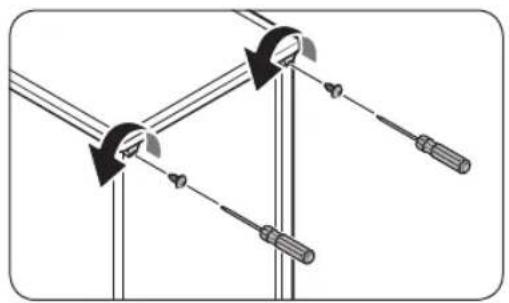

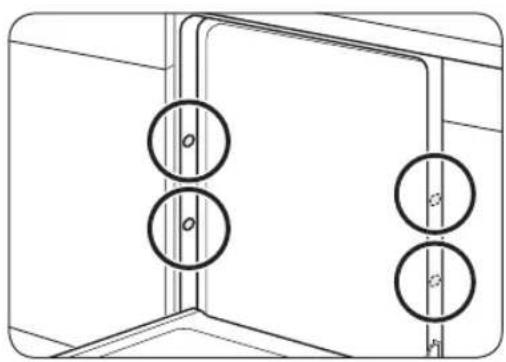

1. Dokręć 4 śruby (Ø4 × 12) do 4 miejsc (są

oznaczone na ilustracji).

2. Włóż dostarczone plastikowe zaślepki do

4 miejsc, w których są przykręcone śruby.

3. Podłącz wąż doprowadzający wodę, ale nie

odkręcaj kranu do czasu zakończenia montażu. KROK 8 Podłączanie węża odpływowego

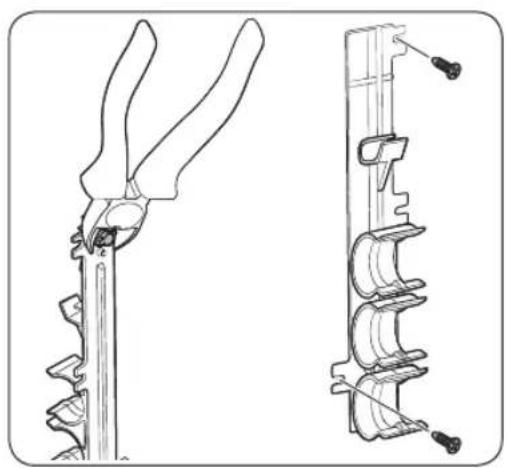

1. Odłącz uchwyt węża od zmywarki i odetnij

odstającą część uchwytu w sposób pokazany na rysunku.

2. Przymocuj uchwyt do ściany za pomocą

2 śrub (Ø4 × 12). FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 28 2023-03-09 4:12:24Polski 29 Montaż Maks. 80 cm

3. Umieść wąż odpływowy w uchwycie, tak aby

znajdował się na poziomie od 30 cm do 80 cm nad podłogą. Maks. 80 cm Min. 30 cm

4. Podłącz wąż odpływowy do odpływu.

• Montaż należy przeprowadzić w odpowiedni sposób, aby podczas pracy urządzenia wąż odpływowy nie wysunął się z odpływu.

• Należy upewnić się, że wąż odpływowy, wąż doprowadzający wodę i przewód zasilający nie są zagięte ani zwinięte. KROK 9 Sprawdzenie działania

1. Usuń całość piany i papierowego opakowania oraz niepotrzebne części z wnętrza zmywarki.

2. Włącz bezpiecznik.

3. Otwórz zawór dopływu wody do zmywarki.

4. Podłącz do zasilania i włącz zmywarkę. Wybierz i uruchom program Ekspresowy.

5. Sprawdź, czy zmywarka włącza się prawidłowo i czy podczas pracy zmywarki nie dochodzi do

wycieku wody. Pamiętaj o sprawdzeniu, czy wycieki wody nie występują po obydwu stronach węża doprowadzającego wodę i złącza węża odpływowego. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 29 2023-03-09 4:12:24Polski30 Montaż Montaż Listwa przypodłogowa Listwę przypodłogową można zamocować zgodnie z wymaganiami modelu i warunkami montażu. Listwa przypodłogowa

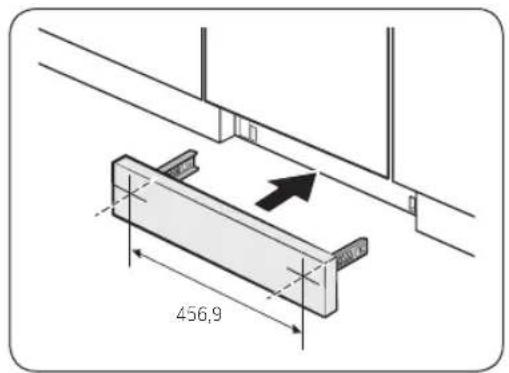

1. Wsuń listwę przypodłogową do dolnej części

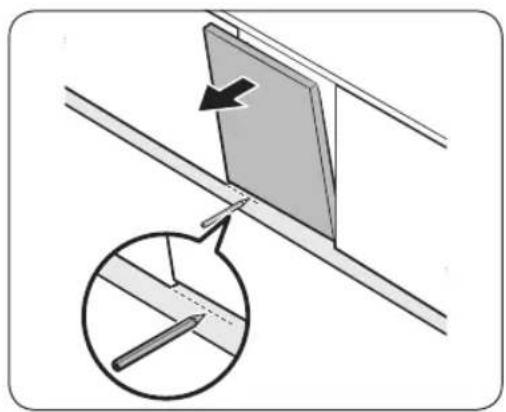

2. Otwórz drzwiczki zmywarki i narysuj linię

na listwie przypodłogowej na wysokości, na której przeszkadza w otwieraniu i zamykaniu drzwiczek.

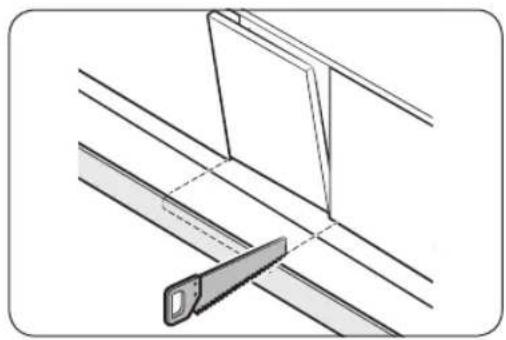

3. Przytnij listwę przypodłogową piłą na

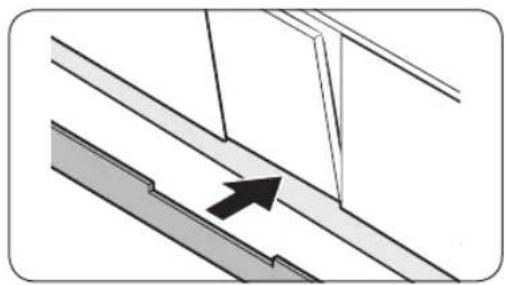

4. Przymocuj listwę przypodłogową do dolnej

części zmywarki. Upewnij się, że listwa przypodłogowa nie przeszkadza w otwieraniu i zamykaniu drzwiczek zmywarki. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 30 2023-03-09 4:12:25Polski 31 Montaż Przycięta wstępnie listwa przypodłogowa (oprócz modelu wolnostojącego)

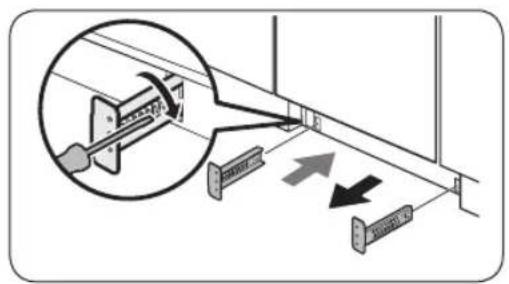

1. Wsuń dostarczone uchwyty do dolnej części

zmywarki. Obróć je, ustawiając odpowiednio.

• Ilustracja po lewej stronie przedstawia poprawną kolejność mocowania i umiejscowienie uchwytów. 456,9

2. Wsuń przyciętą wstępnie listwę

przypodłogową najpierw w uchwyty, a następnie dokręć śruby, aby zamocować listwę. Sprawdź umiejscowienie uchwytów zgodnie z ilustracją po lewej stronie. PRZESTROGA Upewnij się, że listwa przypodłogowa nie przeszkadza w otwieraniu i zamykaniu drzwiczek zmywarki.

3. Wsuń listwę przypodłogową w uchwyty

w dolnej części zmywarki w sposób przedstawiony na ilustracji. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 31 2023-03-09 4:12:25Polski32 Montaż Montaż Aplikacja SmartThings (dotyczy tylko niektórych modeli) Łączność Wi-Fi W telefonie komórkowym wybierz opcję Ustawienia i ustanów połączenie z domową siecią Wi-Fi. Pobieranie W sklepie z aplikacjami (Google Play Store, Apple App Store, Samsung Galaxy Apps) znajdź aplikację SmartThings, korzystając z hasła wyszukiwania „SmartThings”. Pobierz i zainstaluj aplikację na swoim urządzeniu. UWAGA

• Aplikacja SmartThings jest przeznaczona dla systemów Android 8.0 lub nowszych, IOS 13.0 lub nowszych.

• W związku z pracami rozwojowymi aplikacja SmartThings może ulec zmianie bez powiadomienia. Pomoc techniczna jej dotycząca może zostać zakończona, w zależności od zasad stosowanych przez producenta. Logowanie Musisz najpierw zalogować się do aplikacji SmartThings za pomocą swojego konta Samsung. Aby utworzyć nowe konto Samsung, postępuj zgodnie z instrukcjami wyświetlanymi w aplikacji. Do utworzenia konta nie jest potrzebna żadna oddzielna aplikacja. UWAGA Jeśli masz konto Samsung, użyj go, aby się zalogować. Zarejestrowany użytkownik telefonu komórkowego rmy Samsung zostanie zalogowany automatycznie. Rejestracja urządzenia w aplikacji SmartThings

1. Upewnij się, że telefon komórkowy jest połączony z siecią bezprzewodową.

2. Uruchom aplikację SmartThings na telefonie komórkowym. Użytkownicy urządzeń iPhone muszą

podawać dane logowania przy każdej próbie uzyskania dostępu do aplikacji.

3. Gdy zostanie wyświetlony komunikat „Znaleziono nowe urządzenie.”, naciśnij przycisk Dodaj.

4. Jeśli nie pojawi się żaden komunikat, naciśnij przycisk + i wybierz zmywarkę na liście dostępnych

urządzeń. Jeśli urządzenia nie ma na liście, wybierz kolejno opcje Typ urządzenia > Konkretny model urządzenia, a następnie ręcznie dodaj zmywarkę.

5. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby nawiązać połączenie ze zmywarką.

Naciśnij przycisk Smart Control i przytrzymaj przez ponad 5 sekund do momentu pojawienia się komunikatu „AP” na wyświetlaczu. Zmywarka zostanie zarejestrowana w aplikacji.

6. Po zakończeniu tego procesu zmywarka pojawi się na liście urządzeń w aplikacji SmartThings.

7. Dotknij ikony zmywarki, aby otworzyć stronę zmywarki.

8. Po ustanowieniu połączenia sieciowego na zmywarce zaświeci się ikona Wi-Fi.

FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 32 2023-03-09 4:12:25Polski 33 Montaż Aplikacja zmywarki Zintegrowane sterowanie: Zmywarkę można monitorować i sterować nią zarówno w domu, jak poza nim.

• W aplikacji SmartThings wybierz ikonę zmywarki. Nastąpi wyświetlenie strony zmywarki.

• Sprawdź stan działania lub powiadomienia dotyczące zmywarki. Można też w razie potrzeby zmieniać opcje i ustawienia. UWAGA

• To urządzenie zostało zaprojektowane wyłącznie do użytku w gospodarstwie domowym (klasa B) i może być używane we wszystkich obszarach mieszkalnych.

• To urządzenie może powodować zakłócenia łączności bezprzewodowej i ani producent ani instalator tego urządzenia nie może zapewnić środków zabezpieczających jakiegokolwiek rodzaju.

• Zalecanymi metodami szyfrowania są WPA/TKIP i WPA2/AES. Nowo opracowane protokoły Wi-Fi lub niezatwierdzone protokoły Wi-Fi nie są obsługiwane.

• Na czułość odbioru sieci bezprzewodowej mogą wpływać otaczające środowiska bezprzewodowe.

• Jeśli dostawca Internetu zarejestrował adres MAC komputera lub moduł modemu do ciągłego użytku, zmywarka rmy Samsung nie będzie mogła połączyć się z Internetem. W takim przypadku skontaktuj się ze swoim dostawcą Internetu.

• Zapora internetowa może przerywać połączenie internetowe. W takiej sytuacji skontaktuj się ze swoim dostawcą Internetu.

• Jeśli awarii Internetu nie można usunąć po zastosowaniu się do środków podanych przez dostawcę Internetu, skontaktuj się z lokalnym sprzedawcą lub centrum serwisowym rmy Samsung.

• Aby zainstalować routery przewodowe i bezprzewodowe, zapoznaj się z instrukcją obsługi używanego routera.

• Zmywarka rmy Samsung obsługuje protokoły Wi-Fi w paśmie częstotliwości 2,4 GHz.

• Zmywarka rmy Samsung obsługuje protokoły IEEE802.11 b/g/n (2,4 GHz), Soft-AP. (Zalecany jest protokół IEEE802.11n).

• Niezatwierdzony router przewodowy/bezprzewodowy może nie mieć możliwości połączenia się ze zmywarką rmy Samsung.

• Aplikacja SmartThings jest dostępna na urządzeniach z systemem Android w wersji 8.0 lub nowszej oraz urządzeniach z systemem iOS w wersji 13 lub nowszej. Aplikacja jest zoptymalizowana pod kątem telefonów komórkowych rmy Samsung (z serii Galaxy S i Note).

• Niektóre funkcje aplikacji mogą działać inaczej na urządzeniach innych rm.

• Aplikacja może ulec zmianie bez powiadomienia w celu poprawy wydajności.

• Ponadto kolejne aktualizacje aplikacji lub funkcji aplikacji mogą zostać zatrzymane ze względów użytkowych lub bezpieczeństwa, nawet jeżeli aktualizacje są obecnie obsługiwane przez system operacyjny.

• Urządzenie wykorzystuje niezharmonizowaną częstotliwość i jest przeznaczone do użytku we wszystkich krajach europejskich. Sieć WLAN może być obsługiwana w UE bez żadnych ograniczeń w pomieszczeniach, jednak we Francji nie można z niej korzystać na zewnątrz budynków.

• Istnieje możliwość łatwego zainstalowania aplikacji SmartThings lub korzystania z produktu za pośrednictwem telefonu komórkowego poprzez zeskanowanie kodu QR, który znajduje się na dołączonej etykiecie. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 33 2023-03-09 4:12:25Polski34 Montaż Montaż

• Firma Samsung Electronics deklaruje niniejszym, że urządzenie radiowe jest zgodne z dyrektywą europejską 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem: Ocjalną deklarację zgodności można znaleźć na stronie http://www.samsung.com. W tym celu należy kliknąć opcję Wsparcie > Wsparcie produktowe i wprowadzić nazwę modelu.

• Całkowite zużycie energii w trybie gotowości wynosi 2,0 W; w tym czasie wszystkie porty sieciowe są aktywne. - Dane określone zgodnie z normą EN 50564 i rozporządzeniem (WE) nr 1275/2008 Wi-Fi Zakres częstotliwości Moc nadajnika (maks.) Od 2412 MHz do 2472 MHz 20 dBm SmartThings Kategoria Punkt kontrolny Opis Monitorowanie Stan zmywania Można sprawdzić bieżący program i jego opcje oraz pozostały czas programu. Smart Control Dla zmywarki wyświetlany jest stan funkcji Smart Control. Monitorowanie energii Użyj tej funkcji do monitorowania stanu zużycia energii. Sterowanie Start/Pauza/Anuluj Wybierz program i niezbędne opcje, a następnie wybierz funkcję Start/Pauza/Anuluj, aby rozpocząć działanie, czasowo je zatrzymać lub anulować bieżącą operację. Moje ulubione Dodaj często używane programy i opcje do Moje ulubione do późniejszego wykorzystania. Opóźniony start Ustaw funkcję Opóźniony start, aby rozpocząć program o wyznaczonej godzinie (do 24 godzin). Powiadomienie Program został zakończony Powiadamia o zakończeniu bieżącego programu. Detergent Informuje o wyczerpaniu soli lub nabłyszczacza w zmywarce. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 34 2023-03-09 4:12:25Polski 35 Montaż Informacje o oprogramowaniu typu open source Oprogramowanie dołączone do niniejszego produktu obejmuje oprogramowanie typu open source. Pod adresem URL http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0 można znaleźć informacje o licencji na oprogramowanie typu open source tego produktu. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 35 2023-03-09 4:12:25Polski36 Przed rozpoczęciem Przed rozpoczęciem Wykonaj dokładnie te instrukcje, aby zapewnić poprawną instalację zmywarki i zapobiec wypadkom podczas zmywania naczyń. Przegląd zmywarki

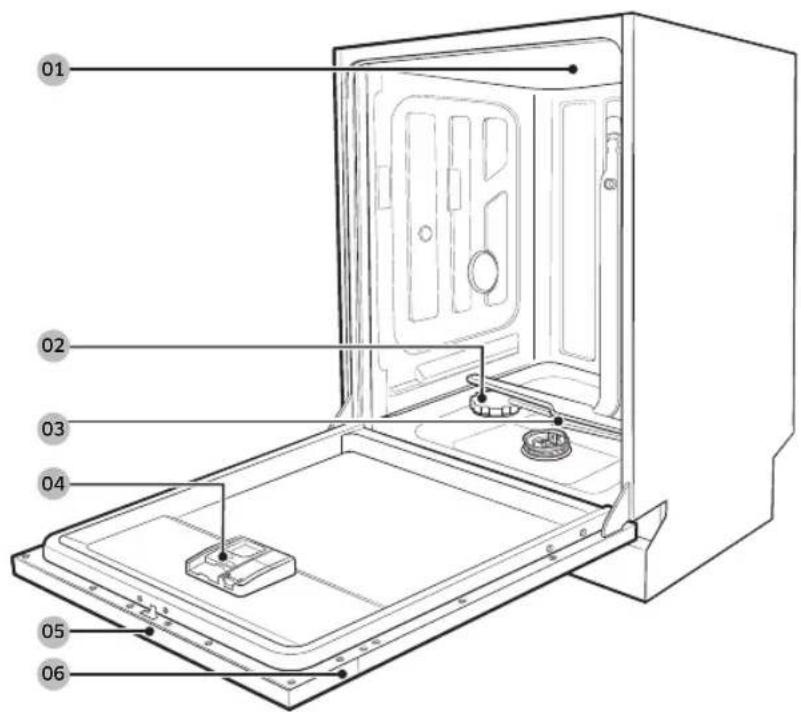

01 Górna dysza 02 Zbiornik soli 03 Dolna dysza 04 Dozownik 05 Panel sterowania 06 Drzwiczki Górny kosz Dolny kosz Kosz na sztućce (tylko w określonych modelach) Koszyk na sztućce (tylko w określonych modelach) FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 36 2023-03-09 4:12:26Polski 37 Przed rozpoczęciem PRZESTROGA

• Nie należy zmywać przedmiotów zabrudzonych popiołem, piaskiem, woskiem, smarem lub farbą. Substancje te mogą spowodować uszkodzenie zmywarki. Popiół nie rozpuszcza się i rozprzestrzeni się po całym wnętrzu urządzenia.

• Usuń z naczyń pozostałości jedzenia, takie jak kości i pestki oraz śmieci, takie jak wykałaczki i papierowe serwetki. Pozostałości jedzenia i odpadki mogą powodować hałas, spowodować nieprawidłowe działanie zmywarki, a także uszkodzić naczynia i zmywarkę. Przedmioty, których nie można myć w zmywarce OSTRZEŻENIE Można myć wyłącznie przedmioty (np. szklanki, naczynia porcelanowe i przybory), które według producenta nadają się do zmywania w zmywarce. Nie należy myć przedmiotów aluminiowych (np. ltrów przeciwtłuszczowych). Zmywarka może uszkodzić aluminium, a w skrajnych przypadkach może dojść do silnej reakcji chemicznej. W zmywarce nie należy myć następujących przedmiotów.

• Przedmioty wykonane z miedzi, mosiądzu, cyny, kości słoniowej i aluminium, oraz zawierające klej

• Przedmioty plastikowe, które nie są termoodporne

• Przedmioty wykonane ręcznie, antyki, cenne wazony i ozdobne wyroby szklane

• Przedmioty gliniane lub z glazurą ceramiczną

• Drewniane przybory i naczynia oraz przedmioty posiadające drewniane części

• Delikatne wyroby szklane lub wyroby zawierające szkło ołowiowe. Często zmywane wyroby szklane mogą ulec zmatowieniu. UWAGA Srebro stołowe może odbarwić się pod wpływem potraw zawierających siarkę. Do potraw zawierających siarkę należą żółtka jajek, cebula, majonez, musztarda, ryby, ryby w solance i marynaty. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 37 2023-03-09 4:12:26Polski38 Przed rozpoczęciem Przed rozpoczęciem Podstawowe użycie koszy Regulacja wysokości W zmywarce można wyregulować wysokość górnego kosza, aby móc zmieścić większe naczynia w dolnym koszu. W zależności od wysokości górnego kosza dolny kosz może pomieścić talerze o średnicy do 30 cm, a górny kosz talerze o średnicy do 18 cm (z koszem na sztućce) lub o średnicy 25 cm (bez kosza na sztućce). PRZESTROGA

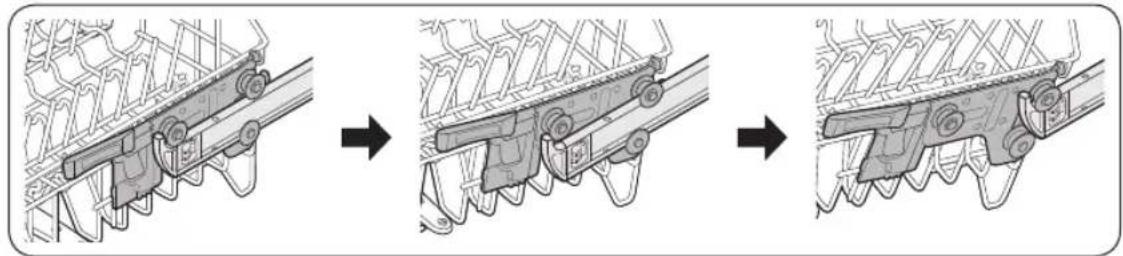

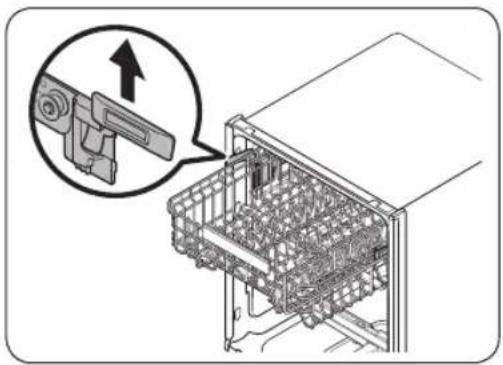

• Wysokość górnego kosza należy dostosować przed załadowaniem naczyń do kosza. Regulacja położenia kosza po załadowaniu naczyń może spowodować ich uszkodzenie.

• Podczas regulacji należy przytrzymać oba uchwyty, gdyż w przeciwnym razie drzwiczki zmywarki mogą nie zamknąć się prawidłowo.

• Aby podnieść górny kosz, wystarczy pociągnąć go w górę. Uchwyt regulacyjny zaskoczy i górny kosz się podniesie.

• Aby opuścić górny kosz, przytrzymaj uchwyty regulacyjne po obu stronach górnego kosza, a następnie naciśnij równomiernie w dół. Wyjmowanie górnego kosza PRZESTROGA

• Nie należy korzystać ze zmywarki bez górnego kosza. W przeciwnym razie wystąpi hałas, a zmywarka nie będzie działać prawidłowo.

• Ponieważ górny kosz jest wyjmowany, należy włożyć go prawidłowo, aby zapewnić prawidłowe działanie zmywarki. Pociągnij górny kosz do przodu aż do całkowitego wysunięcia, a następnie podnieś lekko w celu wyjęcia. Patrz poniższe rysunki. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 38 2023-03-09 4:12:26Polski 39 Przed rozpoczęciem Ładowanie naczyń Dolny kosz Zaleca się, aby duże przedmioty, których zmywanie jest najtrudniejsze, wkładać do dolnego kosza (garnki, patelnie, pokrywki, półmiski i miski). Pokrywki i półmiski najlepiej umieszczać z boku kosza, aby nie utrudniały one ruchu górnej dyszy. Garnki, miski itp. należy zawsze wkładać dnem do góry. Głębokie garnki należy ustawiać na ukos, aby woda lepiej z nich wypływała. Dolny kosz jest wyposażony w składane uchwyty, które umożliwiają łatwe wkładanie większych garnków i patelni. Modele DW60B*8***** / DW60B*75**** Modele DW60B*73**** UWAGA Długie przedmioty, takie jak przybory do nakładania i duże noże, należy kłaść na półce, aby nie przeszkadzały w obrocie dysz. Korzystanie ze składanych uchwytów Dla ułatwienia układania garnków i patelni można złożyć uchwyty w sposób pokazany na rysunku. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 39 2023-03-09 4:12:28Polski40 Przed rozpoczęciem Przed rozpoczęciem Górny kosz Górny kosz jest przeznaczony na bardziej delikatne i lżejsze naczynia, takie jak szklanki, liżanki i spodki oraz talerze, miseczki (o ile nie są zbyt brudne). Ustaw naczynia tak, aby nie poruszały się pod wpływem strumienia wody. Szklanki, kubki i miski ustawiaj zawsze dnem do góry. Modele DW60B*8***** / DW60B*75**** Modele DW60B*73**** Prowadnice Istnieje możliwość układania naczyń w koszu środkowym na różne sposoby, zmieniając ustawienie prowadnic. Po przesunięciu przycisku prowadnicy w prawo można załadować standardowe kieliszki do wina. Jeżeli przycisk prowadnicy znajduje się w położeniu środkowym, można załadować krótsze kieliszki do wina lub szklanki do brandy. Po przesunięciu przycisku prowadnicy w lewo można układać miski i talerze. Górny kosz FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 40 2023-03-09 4:12:31Polski 41 Przed rozpoczęciem Kosz na sztućce (modele DW60B*8***** / DW60B*75****) Kosz na sztućce najlepiej nadaje się do mycia sztućców oraz przyborów do gotowania i podawania dań. Można go używać do umieszczania sztućców lub przyborów. UWAGA Można wyjąć kosz na sztućce, aby uzyskać więcej miejsca na większe przedmioty w górnym koszu. Taca kosza na sztućce (tylko modele DW60B*89**** / DW60B*85****) Tacę na sztućce można łatwo przesuwać w koszu na sztućce. Tace można przesuwać w górę i w dół. Kosz na sztućce Używanie podpór naczyń Podpory naczyń są szczególnie przydatne w przypadku kieliszków do wina. Kieliszki do wina można zawiesić na kołkach podpór naczyń. Nieużywane podpory naczyń należy złożyć. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 41 2023-03-09 4:12:33Polski42 Przed rozpoczęciem Przed rozpoczęciem Komora na detergent Aby uzyskać maksymalną skuteczność, należy dodać ilość detergentu zgodną z zaleceniami. OSTRZEŻENIE

• Nie wolno umieszczać detergentu do zmywarek w jamie ustnej. Należy unikać wdychania oparów detergentu. Detergent do zmywarek zawiera drażniące i żrące substancje chemiczne, które są zagrożeniem dla układu oddechowego. Jeżeli detergent do zmywarek został spożyty lub jego opary dostały się do układu oddechowego, należy natychmiast skontaktować się z lekarzem.

• Detergent do zmywarek należy przechowywać w miejscu niedostępnym dla dzieci. PRZESTROGA Należy korzystać wyłącznie z detergentów do zmywarek. Inne typy detergentów wytwarzają zbyt dużo piany, co może prowadzić do obniżenia efektywności lub nieprawidłowego działania zmywarki. Napełnianie dozownika detergentem

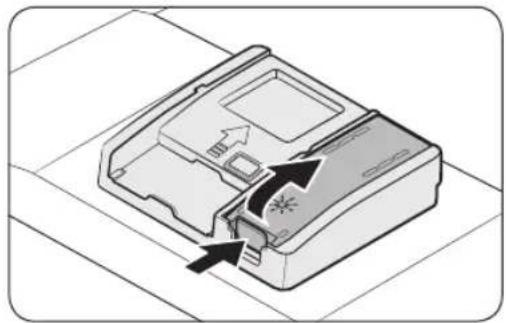

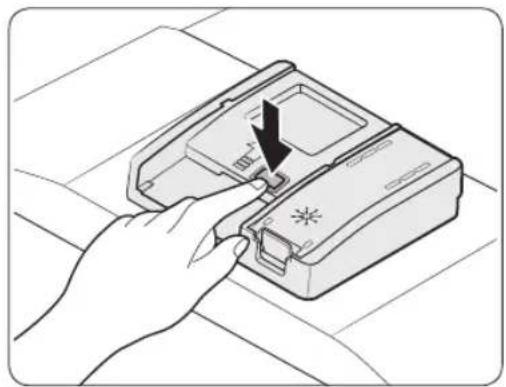

1. Otwórz pokrywę dozownika detergentu,

naciskając zaczep pokrywy detergentu. UWAGA Pokrywa pozostaje otwarta po zakończeniu programu zmywania.

2. Dodaj do zbiornika na detergent ilość

zalecaną do zmywania zasadniczego. UWAGA Nie ma oddzielnego przycisku do stosowania detergentu w tabletkach. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 42 2023-03-09 4:12:33Polski 43 Przed rozpoczęciem

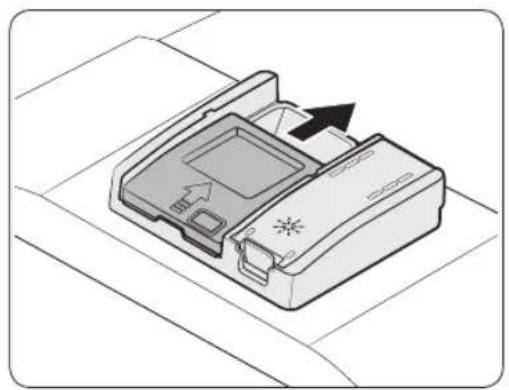

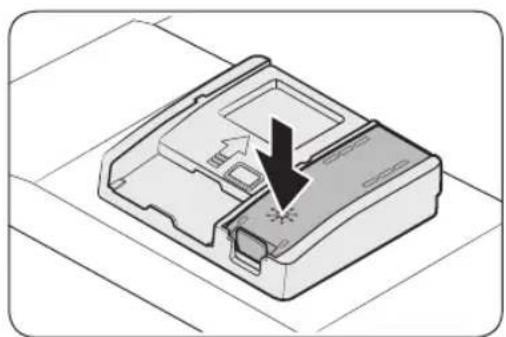

3. Zamknij pokrywę, przesuwając ją w górę.

4. Jeśli naczynia są mocno zabrudzone, należy

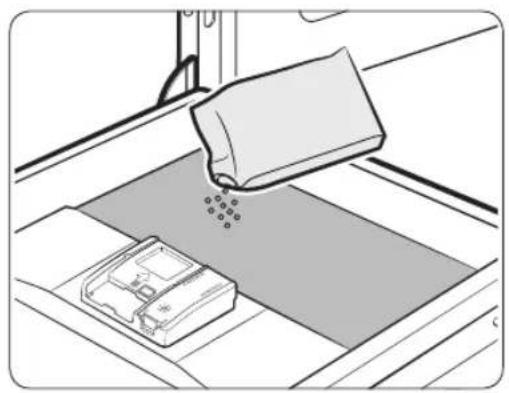

nalać niewielką ilość detergentu na drzwiczki, aby uzyskać lepsze efekty zmywania. UWAGA Dodatkowy detergent zostanie aktywowany podczas procesu zmywania wstępnego. W czasie zmywania pokrywa otworzy się automatycznie, co pozwoli na dozowanie detergentu. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 43 2023-03-09 4:12:33Polski44 Przed rozpoczęciem Przed rozpoczęciem Zbiornik na nabłyszczacz Nabłyszczacz poprawia efektywność suszenia zmywarki. Gdy na panelu sterowania zaświeci się wskaźnik Rinse Rell (Uzupełnianie nabłyszczacza), należy uzupełnić nabłyszczacz. Należy stosować wyłącznie nabłyszczacz w płynie. Użycie nabłyszczacza w proszku grozi zablokowaniem otworu zbiornika i awarią zmywarki. PRZESTROGA

• Nie należy dodawać żadnych detergentów do zbiornika nabłyszczacza.

• Nie należy przepełniać zbiornika. Nadmierna ilość nabłyszczacza może wypłynąć podczas wykonywania programu. Napełnianie zbiornika nabłyszczacza

1. Odkręć korek zbiornika nabłyszczacza.

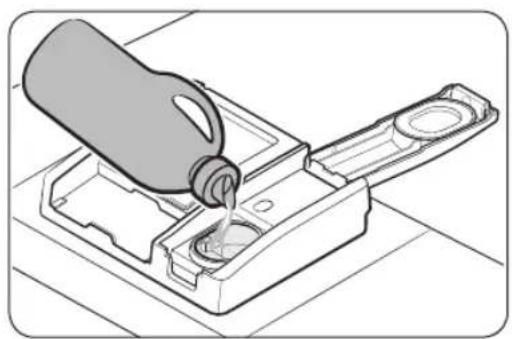

2. Napełnij zbiornik nabłyszczacza.

PRZESTROGA Nie należy napełniać zbiornika powyżej wskaźnika poziomu napełnienia. Nadmiar nabłyszczacza może rozlać się podczas programu zmywania.

3. Zakręć korek zbiornika nabłyszczacza.

FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 44 2023-03-09 4:12:34Polski 45 Przed rozpoczęciem Zbiornik soli PRZESTROGA

• Należy używać wyłącznie soli do zmywarek. Nie wolno używać innych typów soli ani rozpuszczalników. Grozi to uszkodzeniem zbiornika soli oraz układu zmiękczania wody.

• Aby zapobiec korozji w wyniku nadmiernej ilości soli lub słonej wody, zawsze należy napełniać zbiornik soli przed rozpoczęciem programu zmywania. Napełnianie zbiornika soli

1. Otwórz drzwiczki.

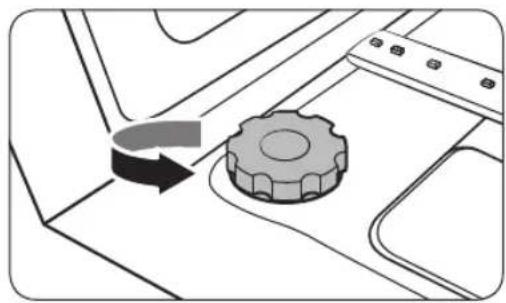

2. Obróć korek w lewo, aby go otworzyć.

UWAGA Po otwarciu pokrywy zbiornika zmiękczacza znajdująca się tam czysta woda może wyciec. Aby temu zapobiec, należy dodać soli.

3. Napełnij zbiornik soli wodą (wymagane tylko

podczas korzystania ze zmywarki po raz pierwszy)

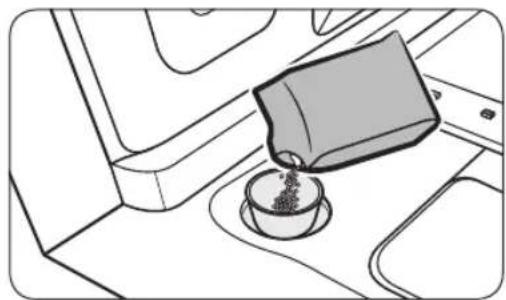

4. Nasyp soli do zmywarki.

• Maksymalna pojemność wynosi około 1 kg. Nie należy przekraczać tej pojemności.

• Przekroczenie pojemności może wpłynąć na działanie zmywarki.

5. Obróć korek w prawo, aby go zablokować.

• Aby usunąć nadmiar soli lub słonej wody ze zmywarki, należy uruchomić program Ekspresowy.

• Czas potrzebny do rozpuszczenia soli i zgaśnięcia wskaźnika ( ) jest zależny od grubości ziaren soli. Wskaźnik soli Wskaźnik ( ) włącza się, gdy w zmywarce jest zbyt mało soli dla kilku następnych programów. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 45 2023-03-09 4:12:34Polski46 Przed rozpoczęciem Przed rozpoczęciem Ustawienia Ustawienia można zmienić zgodnie z własnymi preferencjami. Aby zmienić ustawienie, naciśnij przycisk Opcja . Następnie można poruszać się po podmenu wyświetlanym za pomocą przycisków strzałek W lewo/W prawo. Opóźniony start 1 h–24 h Ilość na płukanie Wył. – Bardzo duża Twardość wody Poziom 0 – Poziom 5 Moje programy Automatyczne otwarcie do suszenia Wł./Wył. Blokada przycisków Wł./Wył. Program AI Wł./Wył. Dźwięk Wł./Wył. Język Wi-Fi Wł./Wył. Reset do ustawień fabrycznych Opóźniony start

• Znajdź opcję Opóźniony start za pomocą przycisków strzałek W lewo/W prawo i wybierz ją za pomocą przycisku START.

• Naciśnij przyciski strzałek W lewo/W prawo, aby zmienić czas w odstępach co godzinę.

• Naciśnij przycisk START i zamknij drzwiczki. Ilość na płukanie

• Znajdź opcję Ilość na płukanie.

• ustaw opcję Ilość na płukanie w zakresie Bardzo mała do Bardzo duża (domyślne ustawienie: Średnia) Program AI Wygodne korzystanie z często stosowanych programów. Zmywarkę można zaprogramować w celu zapamiętania często stosowanych programów i ustawień oraz wyświetlania ich w kolejności według najczęściej stosowanych.

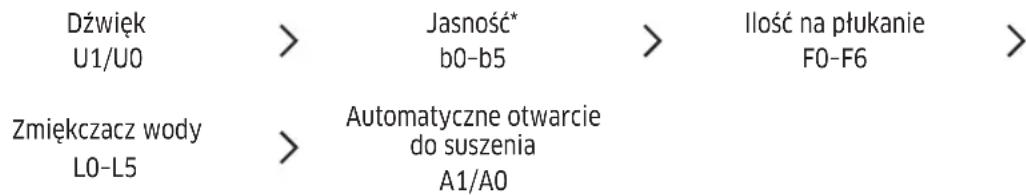

• W trybie Settings (Ustawienia) naciśnij przyciski W lewo/W prawo, aby wybrać opcję Program AI.

• Wybierz opcję Wł. lub Wył., a następnie naciśnij przycisk START, aby zatwierdzić ustawienia. - Domyślne ustawienie to Wł.. - Wybierz dla tej funkcji ustawienie Wył., jeśli nie chcesz z niej korzystać.

• Po wyłączeniu tej funkcji wszystkie zapisane dane zostają zresetowane. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 46 2023-03-09 4:12:34Polski 47 Przed rozpoczęciem Twardość wody

• Znajdź opcję Twardość wody.

• Wybierz poziom twardości wody z zakresu od 0 do 5 (wartość domyślna: 4). UWAGA Jeżeli poziom twardości doprowadzanej wody wynosi 0, używanie soli do zmywarek nie jest konieczne. W takim przypadku twardość wody w zmywarce należy ustawić na 0. Poziom twardości wody Poziom Twardość wody Zmiękczanie regeneracyjne/ program zmywania (program Ekologiczny) Dodawanie soli °dH °TH mmol/l Zakres 0 <6 <10 <1,0 Bez przetwarzania Nie Nie 1 6–14 10–25 1–2,5 1/8 Tak Tak 2 14–23 25–40 2,5–4,0 1/5 Tak Tak 3 23–31 40–55 4,0–5,5 1/3 Tak Tak 4 31-40 55–70 5,5–7,0 1/2 Tak Tak 5 >40 >70 >7,0 1/1 Tak Tak Zaleca się używanie miękkiej wody w celu uzyskania lepszych wyników. Twarda woda zawiera nieczystości, które mogą źle wpływać na skuteczność zmywania. Zmiękczanie wody jest niezbędne, jeżeli twardość doprowadzanej wody przekracza 1,0 mmol/l (6 °d – skala niemiecka).

• Aby zmiękczyć wodę, konieczne będzie użycie soli do zmywarek i ustawienie poziomu twardości doprowadzanej wody. Aby uzyskać więcej informacji na temat poziomu twardości wody w miejscu użytkowania, należy skontaktować się z lokalnym zakładem wodociągów.

• Jeżeli poziom twardości doprowadzanej wody jest niestabilny, w zmywarce należy ustawić najwyższą wartość. Na przykład jeśli twardość wody wynosi od 6,7 mmol/l do 9,0 mmol/l, należy ustawić w zmywarce wartość 9,0 mmol/l.

• Domyślne ustawienie poziomu twardości wody w zmywarce to 4 (5,5-7,0 mmol/L). Jeżeli odpowiada ono poziomowi twardości wody w miejscu użytkowania, nie ma potrzeby wprowadzania zmian.

• Regeneracja będzie przebiegać w fazie suchej, powodując zużywanie dodatkowo 2,3–2,7 l wody. Czas trwania programu wydłuży się o 22–27 minut. Zużycie energii może być większe, jednak w nieznacznym stopniu. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 47 2023-03-09 4:12:34Polski48 Przed rozpoczęciem Przed rozpoczęciem Automatyczne otwarcie do suszenia Aby zwiększyć skuteczność suszenia, podczas tego procesu otwierają się automatycznie drzwiczki. Po zakończeniu bieżącego programu będzie wyświetlany wskaźnik „0”. Znajdź opcję Automatyczne otwarcie do suszenia. Następnie wybierz ustawienie Wł. lub Wył. dla funkcji Automatyczne otwarcie do suszenia. UWAGA

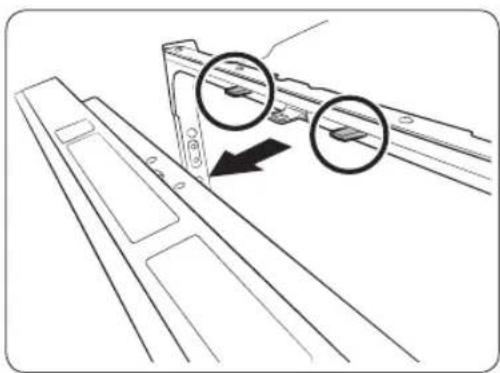

• Po otwarciu drzwiczek w trybie Automatyczne otwarcie do suszenia nie można ich zamknąć ręcznie przez kolejne 2 minuty.

• Wyłączenie trybu Automatyczne otwarcie do suszenia może wpływać na skuteczność suszenia. Aby uzyskać lepsze rezultaty, włącz tryb Automatyczne otwarcie do suszenia. Blokada przycisków Aby uniemożliwić dzieciom zabawę zmywarką, za pomocą funkcji Blokada przycisków można zblokować wszystkie przyciski sterowania z wyjątkiem przycisku Zasilanie.

• Znajdź funkcję Blokada przycisków.

• Można wybrać ustawienie Wł. lub Wył. dla funkcji Blokada przycisków.

• Funkcja Blokada przycisków pozostaje aktywna po ponownym uruchomieniu zmywarki. Aby anulować funkcję Blokada przycisków, należy najpierw ją wyłączyć. Dźwięk Znajdź funkcję Dźwięk. Następnie możesz wybrać ustawienie Wł. lub Wył. dla funkcji Dźwięk. Wi-Fi Znajdź funkcję Wi-Fi. Następnie możesz wybrać ustawienie Wł. lub Wył. dla funkcji Wi-Fi. Reset do ustawień fabrycznych Wszystkie zmienione opcje można zainicjować za pomocą opcji Reset do ustawień fabrycznych.

• Znajdź funkcję Reset do ustawień fabrycznych. Następnie można zdecydować, czy zresetować wszystkie opcje. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 48 2023-03-09 4:12:34Polski 49 Przed rozpoczęciem Ustawienia (nie dotyczy modeli DW60BB89*) Ustawienia Dźwięk, Jasność, Ilość na płukanie, Zmiękczacz wody i Automatyczne otwieranie drzwiczek można zmienić zgodnie z własnymi preferencjami. Aby zmienić ustawienia, naciśnij jednocześnie i przytrzymaj przez 3 sekundy przyciski Higieniczny i Opóźniony start. Naciśnij przycisk Higieniczny, aby poruszać się po podmenu, i naciśnij przycisk Opóźniony start, aby potwierdzić zmiany. Dźwięk U1/U0 Jasność* b0–b5 Ilość na płukanie F0–F6 Zmiękczacz wody L0–L5 Automatyczne otwarcie do suszenia A1/A0

• tylko w określonych modelach Po wybraniu ustawień naciśnij przycisk Zasilanie lub przycisk Higieniczny i Opóźniony start. Dźwięk Naciskaj przycisk Higieniczny do momentu wyświetlenia opcji „U1” lub „U0”. Aby wyciszyć sygnały dźwiękowe zmywarki, wybierz opcję „U0”, a następnie naciśnij przycisk Opóźniony start. Aby anulować wyciszenie, wybierz opcję „U1”, a następnie naciśnij przycisk Opóźniony start. Jasność (tylko w określonych modelach) Naciskaj przycisk Higieniczny do momentu wyświetlenia opcji „b0 – b5”. Im wyższa cyfra, tym jaśniejszy wyświetlacz. Wybierz cyfrę, a następnie naciśnij przycisk Opóźniony start. Ilość na płukanie Naciskaj przycisk Higieniczny do momentu wyświetlenia opcji „F0 – F6”. Wybierz poziom nabłyszczacza z zakresu od 0 do 6 (wartość domyślna: F4), a następnie naciśnij przycisk Opóźniony start. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 49 2023-03-09 4:12:34Polski50 Przed rozpoczęciem Przed rozpoczęciem Zmiękczacz wody (tylko w określonych modelach) Naciskaj przycisk Higieniczny do momentu wyświetlenia opcji „L0 – L5”. Wybierz poziom twardości wody z zakresu od 0 do 5 (wartość domyślna: L4), a następnie naciśnij przycisk Opóźniony start. UWAGA Jeżeli poziom twardości doprowadzanej wody wynosi 0, używanie soli do zmywarek nie jest konieczne. W takim przypadku twardość wody w zmywarce należy ustawić na 0. Poziom twardości wody Poziom Twardość wody Zmiękczanie regeneracyjne/ program zmywania (program Ekologiczny) Dodawanie soli °dH °TH mmol/l Zakres 0 <6 <10 <1,0 Bez przetwarzania Nie Nie 1 6–14 10–25 1–2,5 1/8 Tak Tak 2 14–23 25–40 2,5–4,0 1/5 Tak Tak 3 23–31 40–55 4,0–5,5 1/3 Tak Tak 4 31-40 55–70 5,5–7,0 1/2 Tak Tak 5 >40 >70 >7,0 1/1 Tak Tak Zaleca się używanie miękkiej wody w celu uzyskania lepszych wyników. Twarda woda zawiera nieczystości, które mogą źle wpływać na skuteczność zmywania. Zmiękczanie wody jest niezbędne, jeżeli twardość doprowadzanej wody przekracza 1,0 mmol/l (6 °d – skala niemiecka).

• Aby zmiękczyć wodę, konieczne będzie użycie soli do zmywarek i ustawienie poziomu twardości doprowadzanej wody. Aby uzyskać więcej informacji na temat poziomu twardości wody w miejscu użytkowania, należy skontaktować się z lokalnym zakładem wodociągów.

• Jeżeli poziom twardości doprowadzanej wody jest niestabilny, w zmywarce należy ustawić najwyższą wartość. Na przykład jeśli twardość wody wynosi od 6,7 mmol/l do 9,0 mmol/l, należy ustawić w zmywarce wartość 9,0 mmol/l.

• Domyślne ustawienie poziomu twardości wody w zmywarce to 4 (5,5-7,0 mmol/L). Jeżeli odpowiada ono poziomowi twardości wody w miejscu użytkowania, nie ma potrzeby wprowadzania zmian.

• Regeneracja będzie przebiegać w fazie suchej, powodując zużywanie dodatkowo 2,3–2,7 l wody. Czas trwania programu wydłuży się o 22–27 minut. Zużycie energii może być większe, jednak w nieznacznym stopniu. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 50 2023-03-09 4:12:34Polski 51 Przed rozpoczęciem Automatyczne otwarcie do suszenia Aby zwiększyć skuteczność suszenia, podczas tego procesu otwierają się automatycznie drzwiczki. Po zakończeniu bieżącego programu będzie wyświetlany wskaźnik „0”. Naciskaj przycisk Higieniczny do momentu wyświetlenia opcji „A1” lub „A0” w celu przejścia do trybu Automatyczne otwarcie do suszenia. Następnie naciśnij przycisk Opóźniony start, aby włączyć opcję (A1) lub wyłączyć opcję (A0) funkcji Automatyczne otwarcie do suszenia. UWAGA

• Po otwarciu drzwiczek w trybie Automatyczne otwarcie do suszenia nie można ich zamknąć ręcznie przez kolejne 2 minuty.

• Wyłączenie trybu Automatyczne otwarcie do suszenia może wpływać na skuteczność suszenia. Aby uzyskać lepsze rezultaty, włącz tryb Automatyczne otwarcie do suszenia. Anulowanie zmian Aby anulować dowolne wprowadzone ustawienia, naciśnij przycisk Zasilanie w celu wyłączenia zmywarki. Następnie spróbuj ponownie. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 51 2023-03-09 4:12:34Polski52 Obsługa Obsługa Panel sterowania (dla modelu DW60BB89*)

01 Zasilanie Naciśnij, aby włączyć lub wyłączyć zmywarkę. 02 W lewo/W prawo Za pomocą tego przycisku można wyszukać program lub opcje. 03 Wyświetlacz Umożliwia sprawdzanie informacji.

• Czas pozostały do końca, funkcja Opóźniony start, komunikaty kontrolne 04 START Naciśnij przycisk START w celu rozpoczęcia pracy. Upewnij się, że drzwiczki są zamknięte. Cancel & Drain (Anuluj i wypompuj): aby anulować aktualnie uruchomiony program i wypompować wodę ze zmywarki, naciśnij i przytrzymaj przycisk START przez 3 sekundy. 05 Załadunek do połowy Naciśnij, aby umyć naczynia, używając tylko dolnego kosza. Ta opcja nie jest dostępna z programami Czyszczenie, Dziecięce i Zmywanie wstępne. 06 Zwiększenie prędkości Wybierz tę opcję, aby skrócić czas trwania programu zmywania. Ta opcja jest dostępna tylko w przypadku programów Automatyczny, Ekologiczny, Intensywny, Bardzo cichy, Garnki i patelnie i Delikatny. 07 Higieniczny Po wybraniu tej opcji temperatura wody rośnie do 75 °C podczas końcowego płukania w celu zdezynfekowania naczyń w wysokiej temperaturze. Ta opcja nie jest dostępna z programami Delikatny, Ekspresowy, Czyszczenie, Tworzywa sztuczne, Dziecięce i Zmywanie wstępne. 08 Opcja Za pomocą tego przycisku można ustawić opcje:

• Opóźniony start, Ilość na płukanie, Twardość wody, Moje programy, Automatyczne otwarcie do suszenia, Blokada przycisków, Program AI, Dźwięk, Język Wi-Fi i Reset do ustawień fabrycznych. 09 Smart Control Pracę urządzenia można sprawdzić zdalnie przy użyciu funkcji Smart Control. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 52 2023-03-09 4:12:34Polski 53 Obsługa Panel sterowania (z wyjątkiem modelu DW60BB89*)

01 Zasilanie Naciśnij, aby włączyć lub wyłączyć zmywarkę. 02 Program Naciśnij, aby wybrać wymagany program zmywania. Więcej informacji zawiera część „Omówienie programów” na stronie 54. 03 Załadunek do połowy Naciśnij, aby umyć naczynia, używając tylko dolnego kosza. Ta opcja nie jest dostępna z programami Czyszczenie, Dziecięce i Zmywanie wstępne. 04 Zwiększenie prędkości Wybierz tę opcję, aby skrócić czas trwania programu zmywania. Ta opcja jest dostępna tylko w przypadku programów Automatyczny, Ekologiczny, Intensywny, Bardzo cichy, Garnki i patelnie i Delikatny. 05 Higieniczny Po wybraniu tej opcji temperatura wody rośnie do 75 °C podczas końcowego płukania w celu zdezynfekowania naczyń w wysokiej temperaturze. Ta opcja nie jest dostępna z programami Delikatny, Ekspresowy, Czyszczenie, Tworzywa sztuczne, Dziecięce i Zmywanie wstępne. 06 Smart Control Pracę urządzenia można sprawdzić zdalnie przy użyciu funkcji Smart Control. 07 Opóźniony start Rozpoczęcie programu zmywania można opóźnić o maksymalnie 24 godziny. Więcej informacji zawiera część „Opóźniony start” na stronie 46. 08 START (Cancel & Drain (Anuluj i wypompuj)) Naciśnij przycisk START w celu rozpoczęcia pracy. Upewnij się, że drzwiczki są zamknięte. Cancel & Drain (Anuluj i wypompuj): aby anulować aktualnie uruchomiony program i wypompować wodę ze zmywarki, naciśnij i przytrzymaj przycisk START przez 3 sekundy. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 53 2023-03-09 4:12:35Polski54 Obsługa Obsługa Wskaźniki Wskaźnik Uzupełnienie nabłyszczacza Zaczyna świecić po wyczerpaniu nabłyszczacza w zmywarce. Wskaźnik Uzupełnienie soli Zaczyna świecić, gdy funkcja Uzupełnienie soli jest włączona. Wskaźnik AI Energy Mode

• Tryb AI Energy Mode jest aktywowany, gdy aplikacja SmartThings pozwoli na jego włączenie.

• Przy włączonym trybie AI Energy Mode wskaźnik włącza się, jeśli wybrany jest program zgodny z trybem AI Energy Mode.

• Nie wszystkie programy są dostępne w tym trybie. Wskaźnik wyłącza się, jeśli wybrano program niezgodny z trybem AI Energy Mode.

• Tryb AI Energy Mode pomaga ograniczyć zużycie energii. Jednakże czas trwania programu jest dłuższy.

• Tryb AI Energy Mode będzie wspierany według różnych harmonogramów dla każdego kraju od stycznia 2023 roku. Wskaźnik Wi-Fi Zaczyna świecić, gdy funkcja Wi-Fi jest włączona. Omówienie programów

• Temperatura pod przyciskami wskazuje najwyższą temperaturę wody podczas programu. Najwyższa temperatura wody podczas programu może się różnić w zależności od modelu. 01 Automatyczny Ten program wykrywa poziom zabrudzenia i automatycznie rozpoczyna optymalny program, który jest odpowiedni dla wszystkich poziomów zabrudzonych przedmiotów. 02 Ekologiczny* Ten program redukuje zużycie energii i wody, przez co jest odpowiedni dla normalnie zabrudzonych przedmiotów. 03 Intensywny Wybierz ten program w przypadku bardzo zabrudzonych przedmiotów. 04 Delikatny Wybierz ten program w przypadku lekko zabrudzonych, delikatnych przedmiotów, takich jak szklanki. Opcja Higieniczny nie jest dostępna w tym programie. 05 Ekspresowy Normalnie zabrudzone naczynia codziennego użytku, krótki czas trwania. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 54 2023-03-09 4:12:35Polski 55 Obsługa 06 Zmywanie wstępne Płukanie w zimnej wodzie w celu usunięcia zabrudzeń przed rozpoczęciem innego programu. 07 Bardzo cichy Wybierz ten program, aby mycie było bardziej płynne i ciche. Program ten powoduje nieco wolniejsze mycie, ale wytwarza o 2 decybele mniej hałasu niż program Ekologiczny. 08 Czyszczenie Wybierz ten program, aby wyczyścić wnętrze zmywarki. Upewnij się, że zmywarka jest pusta. 09 Pobierz program (tylko w określonych modelach) Z poziomu programu Tworzywa sztuczne można pobrać następujące programy dodatkowe:

• Tworzywa sztuczne, Dziecięce i Garnki i patelnie.

• Wartości dla programu Ekologiczny uzyskano, przestrzegając normy testowej EN 60436:2020. Wartości podane dla innych programów stanowią jedynie wskazówkę. Pobierz program (tylko w określonych modelach) Istnieje możliwość pobierania i korzystania z programów innych niż domyślne za pośrednictwem telefonu komórkowego. Niektóre modele mają już domyślnie wbudowane programy. Nie jest konieczne dodatkowe pobieranie.

1. Naciśnij przycisk Zasilanie.

2. Wybierz Pobierz program.

3. W aplikacji telefonu komórkowego wybierz dostępny do pobrania program, którego chcesz użyć.

Dostępne są programy Garnki i patelnie, Tworzywa sztuczne i Dziecięce. - Po pobraniu za pośrednictwem aplikacji telefonu komórkowego można korzystać z zapisanych programów.

4. Naciśnij przycisk START i zamknij drzwiczki zmywarki.

Garnki i patelnie Wybierz, aby zmywać garnki i patelnie. Do zmywania w tym programie, przeznaczonym specjalnie do zmywania garnków i patelni, urządzenie używa wody o wyższej temperaturze i pod większym ciśnieniem niż w przypadku standardowego programu. Tworzywa sztuczne Ten program służy do zmywania naczyń z tworzyw sztucznych. Zmywa w bezpieczniejszej temperaturze (60 °C) i dokładniej suszy. Dziecięce Program odpowiedni do płukania/suszenia naczyń w wysokiej temperaturze, tj. 75 °C bez detergentu lub nabłyszczacza. Nie należy stosować żadnego z nich. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 55 2023-03-09 4:12:35Polski56 Obsługa Obsługa Prosta procedura rozpoczęcia

1. Otwórz drzwiczki i załaduj zmywarkę. Pamiętaj, aby usunąć resztki jedzenia i śmieci z naczyń.

2. Napełnij dozownik detergentu. Aby uzyskać lepsze wyniki, dodaj nabłyszczacz.

3. Naciśnij przycisk Zasilanie, a następnie wybierz program wraz z niezbędnymi opcjami

(Załadunek do połowy, Zwiększenie prędkości, Higieniczny i Opóźniony start). Niektóre opcje mogą być niedostępne w zależności od programu.

4. Naciśnij przycisk START i zamknij drzwiczki. Zmywarka rozpocznie program po odsączeniu wody

przez kilka sekund. UWAGA

• Aby zmienić rozpoczęty program, naciśnij i przytrzymaj przycisk START przez 3 sekundy w celu anulowania programu. Następnie wybierz nowy program.

• Domyślny program to Ekologiczny.

• Aby wznowić pracę po otwarciu drzwiczek w celu zatrzymania zmywarki, po prostu zamknij drzwiczki. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 56 2023-03-09 4:12:35Polski 57 Konserwacja Konserwacja Czyszczenie Utrzymywanie zmywarki w czystości poprawia jej efektywność, ogranicza niepotrzebne naprawy oraz zwiększa jej trwałość. Powierzchnie zewnętrzne Plamy na powierzchni zmywarki do naczyń najlepiej jest czyścić na bieżąco. Weź miękką, wilgotną szmatkę i delikatnie oczyść panel sterowania z plam i kurzu. PRZESTROGA

• Nie używaj benzyny, wosku, rozpuszczalników, chlorowych wybielaczy, alkoholu ani innych substancji chemicznych. Substancje te mogą odbarwić powierzchnię zmywarki i doprowadzić o powstania plam.

• Zmywarka zawiera części elektryczne. Nie należy pryskać wodą bezpośrednio na zmywarkę. Należy chronić podzespoły elektryczne przed wodą.

• W przypadku panelu drzwiczek ze stali nierdzewnej należy użyć środka do czyszczenia stali nierdzewnej do sprzętu AGD i czystej, miękkiej szmatki. Powierzchnie wewnętrzne Wnętrze zmywarki należy czyścić regularnie w celu usunięcia brudu lub resztek jedzenia. Wnętrze zmywarki i wewnętrzną część drzwiczek należy przetrzeć wilgotną szmatką do naczyń. PRZESTROGA

• Nie należy zdejmować przedniej uszczelki (długiej gumowej uszczelki otaczającej otwór zmywarki). Uszczelka zapewnia uszczelnienie wnętrza zmywarki.

• Do usunięcia kamienia lub osadów tłuszczu z wnętrza zmywarki należy użyć wilgotnej szmatki. Alternatywnie można dodać detergentu, a następnie uruchomić pusty program z najwyższą temperaturą płukania. Dysze Aby zapobiec zatkaniu dyszy lub jeśli dysze zostały zatkane, należy wyjąć i wyczyścić każdą dyszę. Podczas demontażu dysz należy zachować ostrożność, aby ich nie uszkodzić. Górna dysza

1. Otwórz drzwiczki, a następnie wysuń górny

kosz. Dysza będzie widoczna na górze zmywarki.

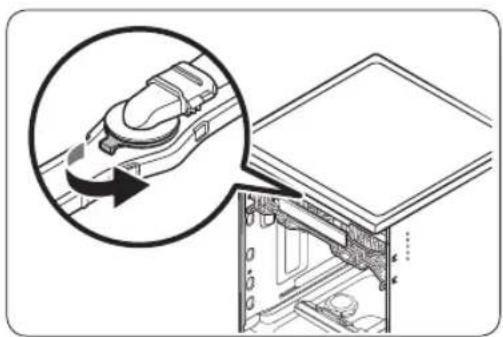

2. Obróć w lewo i wyjmij korek dyszy, a

następnie wyjmij dyszę.

3. Odetkaj i wyczyść dyszę.

4. Włóż ponownie dyszę, a następnie dokręć

5. Obróć ręką dyszę, aby sprawdzić, czy jest

prawidłowo zamocowana. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 57 2023-03-09 4:12:35Polski58 Konserwacja Konserwacja Górna dysza

1. Otwórz drzwiczki, a następnie wysuń górny

kosz, aby odsłonić górną dyszę.

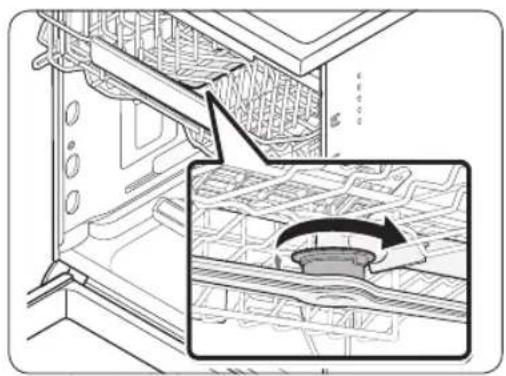

2. Odkręć i wyjmij nakrętkę, a następnie wyjmij

3. Odetkaj i wyczyść dyszę.

4. Włóż ponownie dyszę, a następnie dokręć

5. Obróć ręką dyszę, aby sprawdzić, czy jest

prawidłowo zamocowana. Dolna dysza

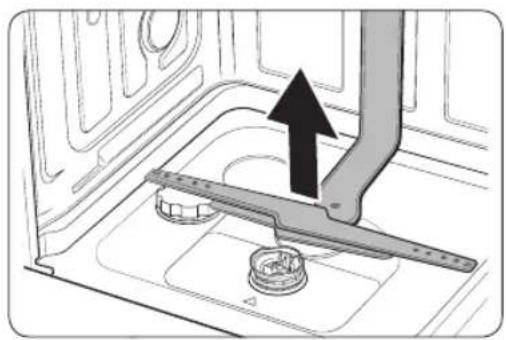

1. Otwórz drzwiczki, a następnie wysuń dolny

kosz. Dolna dysza jest widoczna na dole.

2. Odetkaj i wyczyść dyszę.

3. Ponownie włóż dyszę.

4. Obróć ręką dyszę, aby sprawdzić, czy jest

prawidłowo zamocowana. Czyszczenie wewnętrzne Zaleca się comiesięczne przeprowadzanie czyszczenia wewnętrznego. Można w tym celu wybrać program Czyszczenie lub Intensywny, bez ładowania naczyń. Jeżeli woda z wodociągu jest twarda, można zapobiegać odkładaniu się kamienia w zmywarce, dodając kwasek cytrynowy do detergentu w zmywarce. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 58 2023-03-09 4:12:36Polski 59 Konserwacja Filtr Filtr najlepiej czyścić co miesiąc.

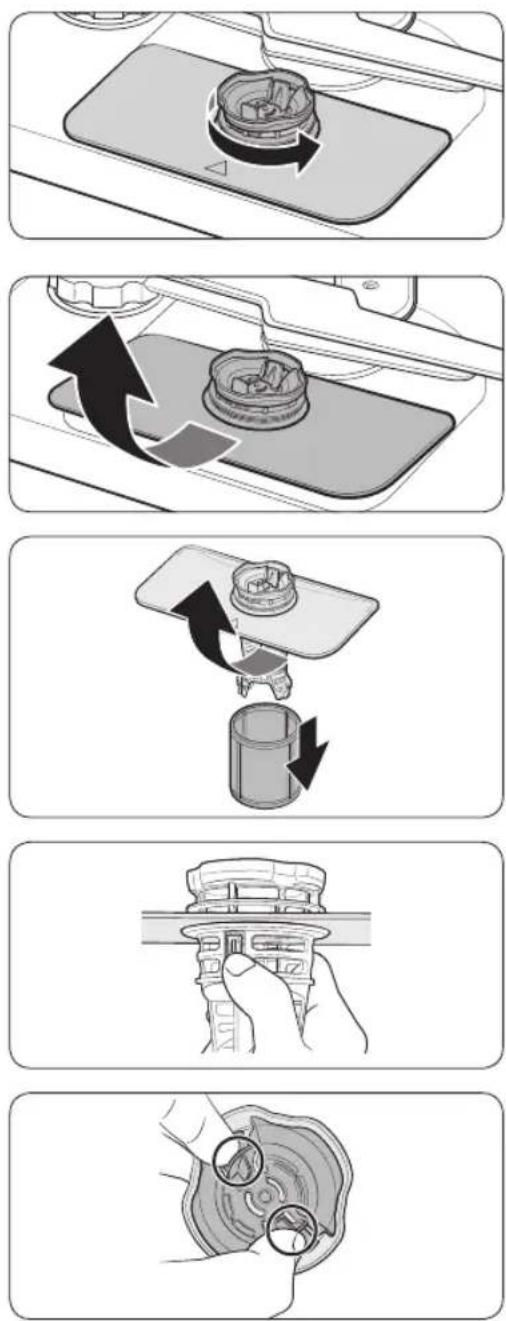

1. Otwórz drzwiczki i wyjmij najpierw dolny

2. Obróć uchwyt ltra w lewo, aby odblokować

ltr dużych cząsteczek.

3. Wyjmij ltr dużych cząsteczek, a następnie

wyjmij znajdujący się pod spodem cylindryczny mikroltr. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 59 2023-03-09 4:12:36Polski60 Konserwacja Konserwacja

4. Usuń brud i nieczystości z mikroltra i ltra

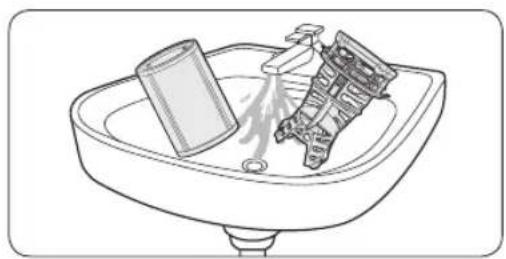

5. Opłucz oba ltry pod bieżącą wodą, a

następnie dobrze wysusz.

6. Włóż ponownie ltr, a następnie ltr dużych

7. Obróć uchwyt ltra w prawo, aby zablokować.

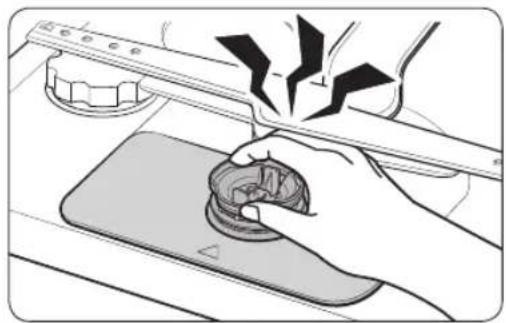

PRZESTROGA Sprawdź, czy ltr dużych cząsteczek jest dobrze zamknięty. Luźna pokrywa może zredukować skuteczność ltra. PRZESTROGA Podczas wyjmowania ltra ręka może znaleźć się między wirnikiem a ltrem. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 60 2023-03-09 4:12:36Polski 61 Konserwacja Czyszczenie pompy odpływowej Jeśli zmywarka nie odpompowuje wody (wyświetlany jest komunikat 5C), ponieważ pompa odpływowa jest zatkana zanieczyszczeniami, lub z pompy odpływowej wydobywa się nietypowy hałas, należy odetkać i wyczyścić pompę odpływową zgodnie z poniższymi instrukcjami.

1. Wyjmij dolny kosz.

2. Zapoznaj się z częścią „Filtr”, aby uzyskać

informacje o wyjmowaniu cylindrycznego mikroltra.

3. Za pomocą gąbki usuń wilgoć z ltra.

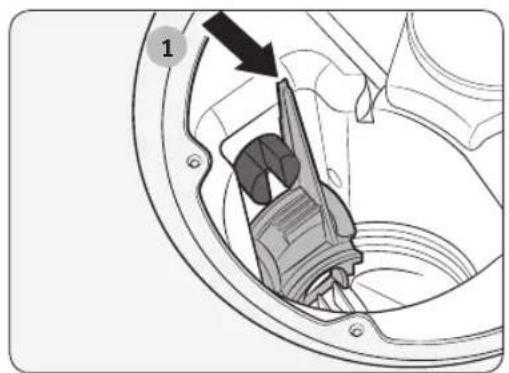

4. Zdejmij pokrywę pompy odpływowej,

popychając jej uchwyt w kierunku strzałki (1), a następnie pociągając do góry (2).

5. Sprawdź, czy wirnik jest w dobrym

stanie. Następnie usuń z pompy wszelkie zanieczyszczenia.

6. Ponownie załóż pokrywę pompy odpływowej,

a następnie dociśnij ją aż do usłyszenia kliknięcia. Długoterminowa obsługa Jeśli zmywarka nie będzie używana przez dłuższy czas, najpierw opróżnij ją całkowicie, a następnie odłącz wąż doprowadzający wodę. Zamknij zawór dopływu wody i wyłącz odpowiadający bezpiecznik. Woda pozostała w wężach lub wewnętrznych elementach zmywarki może spowodować jej uszkodzenie. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 61 2023-03-09 4:12:37Polski62 Rozwiązywanie problemów Rozwiązywanie problemów Punkty kontrolne W przypadku wystąpienia problemu ze zmywarką należy najpierw sprawdzić poniższą tabelę i spróbować wykonać sugerowane czynności. Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją. Objaw Możliwa przyczyna Czynność Zmywarka nie rozpoczyna pracy. Drzwiczki nie są całkowicie zamknięte.

• Sprawdź, czy drzwiczki są zablokowane i całkowicie zamknięte.

• Sprawdź, czy górny kosz jest prawidłowo podłączony do dyszy.

• Sprawdź, czy górny kosz został prawidłowo złożony. Przewód zasilający nie jest podłączony.

• Podłącz przewód zasilający. Woda nie jest doprowadzana.

• Upewnij się, że zawór dopływu wody jest otwarty. Panel sterowania jest zablokowany. • Wyłącz funkcję Blokada przycisków. Zmywarka wydziela brzydki zapach. Pozostała woda z poprzedniego programu.

• Opróżnij zmywarkę, dodaj detergent i uruchom program Ekspresowy. Dotyczy to tylko niektórych modeli. Woda pozostała w zmywarce po zakończeniu programu. Wąż odpływowy jest zgięty lub zatkany.

• Wyprostuj i udrożnij wąż. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 62 2023-03-09 4:12:37Polski 63 Rozwiązywanie problemów Objaw Możliwa przyczyna Czynność Na naczyniach są resztki jedzenia. Wybrano nieprawidłowy program.

• Wybierz program dopasowany do poziomu zabrudzenia naczyń, zgodnie z wytycznymi zawartymi w niniejszej instrukcji. Filtry są zapchane lub nie są prawidłowo dokręcone.

• Upewnij się, że ltry są prawidłowo dokręcone. Użyto niewystarczającej ilości detergentu.

• Użyj prawidłowej ilości detergentu dla danego załadunku. Ciśnienie wody jest zbyt niskie.

• Upewnij się, że ciśnienie wynosi od 0,05 do 0,8 MPa. Dysze są zatkane. • Oczyść i udrożnij dysze. Naczynia zostały nieprawidłowo załadowane lub załadowano zbyt dużo naczyń.

• Rozmieść naczynia tak, aby nie zakłócały działania dysz lub dozownika detergentu. Woda jest zbyt twarda.

• Sprawdź wskaźnik uzupełniania soli do zmywarek i uzupełnij ją. Naczynia nie są wystarczająco suche. W dozowniku nie ma nabłyszczacza lub użyto go zbyt mało.

• Sprawdź ustawienia Ilość na płukanie. Załadowano zbyt wiele naczyń.

• Przeładowanie może obniżyć skuteczność suszenia. Załaduj naczynia w zalecany sposób. Podczas rozładowywania szklanek i kubków woda wylewa się na inne naczynia.

• Opróżnij najpierw dolny, a następnie górny kosz. Pozwoli to uniknąć skapywania wody z górnego kosza na naczynia w dolnym koszu. Użyto wielu tabletek z detergentem bez wybierania opcji Higieniczny.

• Wybierz opcję Higieniczny lub użyj nabłyszczacza. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 63 2023-03-09 4:12:37Polski64 Rozwiązywanie problemów Rozwiązywanie problemów Objaw Możliwa przyczyna Czynność Zmywarka jest zbyt hałaśliwa. Zmywarka generuje dźwięk po otwarciu pokrywy dozownika i podczas pracy pompy odpływowej.

• Jest to zjawisko normalne. Zmywarka do naczyń jest ustawiona nierówno.

• Wypoziomuj zmywarkę. Dysze uderzają w naczynia, przez co słychać stuknięcia.

• Uporządkuj naczynia. Na naczyniach pozostaje żółty lub brązowy nalot. Kawa i herbata powoduje zabrudzenia.

• Użyj programu z wyższą temperaturą. Wskaźniki nie zaczynają świecić. Przewód zasilający nie jest podłączony.

• Sprawdź, czy urządzenie jest zasilane. Dysze nie obracają się swobodnie. Dysze są zablokowane pozostałościami jedzenia.

• Wyczyść dysze. Na naczyniach pozostaje biała powłoka. Woda jest zbyt twarda.

• Sprawdź wskaźnik uzupełniania soli oraz czy ustawienia układu zmiękczania odpowiadają twardości wody w miejscu użytkowania.

• Upewnij się, że korek zbiornika soli jest prawidłowo dokręcony. Na panelu sterowania widoczne są pęcherzyki powietrza i rysy. Powietrze dostaje się pod folię ochronną, powodując powstawanie tych efektów.

• Usuń folię ochronną z panelu sterowania. W zmywarce tworzy się piana i z przodu pozostaje jej zbyt dużo. Może się tak zdarzyć:

• W przypadku używania zwykłego detergentu kuchennego.

• W przypadku ładowania naczynia, na które został nałożony detergent kuchenny ogólnego użytku.

• W przypadku pobrania większej ilości wody niż wymagana.

• Wyłącz zmywarkę i usuń pianę.

• Jeśli woda w zmywarce mocno się pieni, poczekaj, aż piana opadnie. Uruchom wówczas program Cancel & Drain (Anuluj i wypompuj), a następnie 2–3 razy proces zmywania wstępnego. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 64 2023-03-09 4:12:37Polski 65 Rozwiązywanie problemów Kody komunikatów Jeśli zmywarka nie działa, na wyświetlaczu może być widoczny kod informacyjny. Należy sprawdzić poniższą tabelę i spróbować wykonać sugerowane czynności. Kod Czynność

• Zamknij zawór dopływu wody. Otwórz domową skrzynkę bezpieczników i wyłącz bezpiecznik zmywarki. Skontaktuj się z instalatorem w sprawie naprawy. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym rmy Samsung.

Kontrola dopływu wody

• Sprawdź, czy zawór dopływu wody nie jest zamknięty, dopływ wody nie jest zablokowany, albo czy zawór lub przewód doprowadzający wodę nie jest zamarznięty lub zatkany przez ciała obce. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym rmy Samsung.

Kontrola komunikacji z płytką drukowaną

• Nieprawidłowa komunikacja między główną płytką drukowaną i pomocniczą płytką drukowaną.

• Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym rmy Samsung.

Kontrola wysokiej temperatury grzania

• Kontrola funkcji. Opróżnij zmywarkę, dodaj detergent i uruchom program. Jeśli problem nadal występuje, otwórz domową skrzynkę bezpieczników i wyłącz bezpiecznik zmywarki. Skontaktuj się z centrum serwisowym rmy Samsung.

• Nieprawidłowe działanie pompy zmywania. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym rmy Samsung.

Kontrola niskiego poziomu wody

• Sprawdź, czy ltr nie jest zatkany.

• Upewnij się, że użyto detergentu do zmywarek.

• Upewnij się, że naczynia są rozłożone równomiernie.

• Wyłącz zmywarkę i włącz ją ponownie. Następnie spróbuj ponownie.

• Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym rmy Samsung.

Kontrola pompy odpływowej

• Sprawdź pompę i rurę odpływową. W przypadku niedrożności wyczyść. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym rmy Samsung. Jeśli dowolny kod informacyjny ciągle się pojawia na ekranie, skontaktuj się z lokalnym centrum serwisowym rmy Samsung. Części zamienne* dla użytkowników końcowych są dostępne przez co najmniej 10 lat**.

• Odpowiednie części: zawiasy i uszczelki drzwi, inne uszczelki, ramiona natryskowe, ltry odpływowe, półki wewnętrzne i plastikowe urządzenia peryferyjne, takie jak kosze i pokrywy. ** Oznacza to co najmniej 10 lat po wprowadzeniu przez rmę Samsung ostatniego egzemplarza danego modelu na rynek. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 65 2023-03-09 4:12:37Polski66 Tabela programów Tabela programów Model DW60B*8***** Program Automatyczny Automatyczny (DW60*G850U**) Ekologiczny Kolejność programu Zmywanie wstępne (45 °C) Zmywanie zasadnicze (55–60 °C) Płukanie Gorące płukanie (53–58 °C) Suszenie Koniec Zmywanie wstępne Zmywanie zasadnicze (50– 62 °C) Płukanie Gorące płukanie (58–61 °C) Suszenie Koniec Zmywanie zasadnicze (49 °C) Płukanie Gorące płukanie (43 °C) Suszenie Koniec Zużycie wody (l) 10,9–13,6 8,2–9,9 8 Zużycie energii (kWh) 0,85–1,25 0,80–1,15 0,644 Czas programu (min) 108–155 84–150 235 Program Intensywny Delikatny Ekspresowy Kolejność programu Zmywanie wstępne (45 °C) Zmywanie zasadnicze (65 °C) Płukanie Gorące płukanie (63 °C) Suszenie Koniec Zmywanie wstępne (40 °C) Zmywanie zasadnicze (50 °C) Płukanie Gorące płukanie (50 °C) Suszenie Koniec Zmywanie zasadnicze (63 °C) Płukanie Gorące płukanie (57 °C) Suszenie Koniec Zużycie wody (l) 14,15 10,35 9,8 Zużycie energii (kWh) 1,45 0,8 1,05 Czas programu (min) 180 117 78 Program Zmywanie wstępne Czyszczenie Bardzo cichy Kolejność programu Zmywanie wstępne Koniec Zmywanie wstępne Zmywanie zasadnicze (70 °C) Płukanie Gorące płukanie (70 °C) Suszenie Koniec Zmywanie wstępne Zmywanie zasadnicze (60 °C) Płukanie Gorące płukanie (55 °C) Suszenie Koniec Zużycie wody (l) 4 12,9 12 Zużycie energii (kWh) 0,05 1,4 1,1 Czas programu (min) 24 136 263 FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 66 2023-03-09 4:12:37Polski 67 Tabela programów Model DW60B*7***** Program Automatyczny Automatyczny (DW60*G750S**) (DW60*G750U**) Ekologiczny Kolejność programu Zmywanie wstępne (45 °C) Zmywanie zasadnicze (55–60 °C) Płukanie Gorące płukanie (53–58 °C) Suszenie Koniec Zmywanie wstępne Zmywanie zasadnicze (50– 62 °C) Płukanie Gorące płukanie (58–61 °C) Suszenie Koniec Zmywanie zasadnicze (49 °C) Płukanie Gorące płukanie (47 °C) Suszenie Koniec Zużycie wody (l) 12,5–15,2 9,8–11,5 9,2 Zużycie energii (kWh) 0,88–1,28 0,83–1,18 0,746 (zastawa 14-osobowa) 0,735 (zastawa 13-osobowa) Czas programu (min) 104–151 77–143 255 Program Intensywny Delikatny Ekspresowy Kolejność programu Zmywanie wstępne (45 °C) Zmywanie zasadnicze (65 °C) Płukanie Gorące płukanie (63 °C) Suszenie Koniec Zmywanie wstępne (40 °C) Zmywanie zasadnicze (50 °C) Płukanie Gorące płukanie (50 °C) Suszenie Koniec Zmywanie zasadnicze (63 °C) Płukanie Gorące płukanie (57 °C) Suszenie Koniec Zużycie wody (l) 15,75 11,95 9,8 Zużycie energii (kWh) 1,48 0,83 1,05 Czas programu (min) 176 113 78 FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 67 2023-03-09 4:12:37Polski68 Tabela programów Tabela programów Program Zmywanie wstępne Czyszczenie Bardzo cichy Kolejność programu Zmywanie wstępne Koniec Zmywanie wstępne Zmywanie zasadnicze (70 °C) Płukanie Gorące płukanie (70 °C) Suszenie Koniec Zmywanie wstępne Zmywanie zasadnicze (60 °C) Płukanie Gorące płukanie (55 °C) Suszenie Koniec Zużycie wody (l) 4 12,9 13,6 Zużycie energii (kWh) 0,05 1,4 1,13 Czas programu (min) 24 136 259 Model DW60B*8***** Program Pobrany program Tworzywa sztuczne Dziecięce Garnki i patelnie Kolejność programu Zmywanie zasadnicze (60 °C) Płukanie Gorące płukanie (60 °C) Suszenie Koniec Gorące płukanie (75 °C) Suszenie Koniec Zmywanie wstępne Zmywanie zasadnicze (68 °C) Płukanie Gorące płukanie (68 °C) Suszenie Koniec Zużycie wody (l) 11,3 4,5 13,9 Zużycie energii (kWh) 1,1 1 1,5 Czas programu (min) 97 68 151 FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 68 2023-03-09 4:12:37Polski 69 Tabela programów Model DW60B*7***** Program Pobrany program Tworzywa sztuczne Dziecięce Garnki i patelnie Kolejność programu Zmywanie zasadnicze (60 °C) Płukanie Gorące płukanie (60 °C) Suszenie Koniec Gorące płukanie (75 °C) Suszenie Koniec Zmywanie wstępne Zmywanie zasadnicze (68 °C) Płukanie Gorące płukanie (68 °C) Suszenie Koniec Zużycie wody (l) 12,9 4,5 15,5 Zużycie energii (kWh) 1,13 1 1,53 Czas programu (min) 93 68 147

• Zmywanie wstępne: Ten program nie aktywuje funkcji Automatyczne otwarcie do suszenia ani procesu suszenia. Ciągłe korzystanie z programu Zmywanie wstępne przez długi czas nie jest zalecane. Może to spowodować zmniejszenie skuteczności zmiękczacza wody. UWAGA

• Czas programu różni się w zależności od wybranych opcji oraz ciśnienia i temperatury doprowadzanej wody.

• Zmywarka opróżnia automatycznie pozostałą wodę, jeśli nie była używana przez ostatnie 5 dni.

• Zużycie prądu zależy od temperatury wody lub załadunku.

• Wartości zużycia energii programów zostały obliczone na podstawie standardowych warunków testowych. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 69 2023-03-09 4:12:37Polski70 Dodatek Dodatek Transport/przemieszczanie Upewnij się, że zmywarka jest pusta i nie ma żadnych luźnych części. Najpierw opróżnij zmywarkę w następujący sposób.

1. Otwórz drzwiczki i włącz zmywarkę.

2. Wybierz i uruchom program Ekologiczny.

3. Naciśnij przycisk START i zamknij drzwiczki.

4. Po zakończeniu programu odczekaj 5 sekund i otwórz drzwiczki.

5. Naciśnij i przytrzymaj przycisk START przez 3 sekundy, aby wypompować wodę.

6. Zamknij drzwiczki.

7. Po zakończeniu opróżniania wody otwórz drzwiczki.

8. Wyłącz zmywarkę i odłącz zawór wody.

9. Odłącz wąż doprowadzający wodę i wąż odpływowy.

PRZESTROGA Podczas przenoszenia zmywarki nie należy nią potrząsać ani kiwać. Pozostała woda może kapać ze zmywarki. Ochrona przed mrozem Jeśli zmywarka będzie przez dłuższy czas przechowywana w miejscu, w którym może wystąpić mróz, należy ją opróżnić. Szczegółowe instrukcje zawiera część „Transport/przemieszczanie”. Utylizacja zmywarki i ochrona środowiska Zmywarka do naczyń została wyprodukowana z materiałów, które można przetwarzać. Utylizacja zmywarki do naczyń musi odbywać się w zgodzie z lokalnymi przepisami dotyczącymi utylizacji odpadów. Odetnij przewód zasilający, aby urządzenie nie zostało podłączone do źródła zasilania. Zdemontuj drzwiczki, aby uchronić dzieci i zwierzęta przed zamknięciem w urządzeniu. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 70 2023-03-09 4:12:37Polski 71 Dodatek Wskazówka dotycząca oszczędzania wody i energii

• Program Ekologiczny jest odpowiedni do mycia normalnie zabrudzonych naczyń i do tego zastosowania jest najbardziej efektywnym programem pod względem łącznego zużycia energii i wody; ponadto służy do oceny zgodności z przepisami UE dotyczącymi ekoprojektowania (ROZPORZĄDZENIE KOMISJI (UE) 2019/2022).

• Ręczne wstępne płukanie naczyń prowadzi do zwiększonego zużycia wody i energii i nie jest zalecane. Przed załadowaniem naczyń do zmywarki należy za pomocą noża lub innych sztućców usunąć jedynie większe resztki jedzenia.

• Doprowadzana woda może mieć do 60 °C — podłączenie gorącej wody do zmywarki umożliwia ograniczenie zużycia energii.

• O ile to możliwe, lepiej jest wypełnić cały kosz, ale bez przeładowywania.

• Naczynia należy załadować do koszy prawidłowo, aby zapobiec uszkodzeniom i niskiej skuteczności urządzenia. - Zbyt duża liczba naczyń i ich nakładanie się na siebie może zmniejszyć skuteczność mycia i suszenia. Naczynia należy załadować w zalecany sposób. - Naczynia z wklęsłym dnem należy umieszczać pod kątem, aby umożliwić spływanie wody. - Naczynia należy rozmieścić tak, aby nie zakłócały działania dysz i dozownika detergentu. Może to przyczynić się do lepszej skuteczności mycia i suszenia oraz zapobiec powstawaniu hałasu spowodowanego uderzaniem dyszy w naczynia. - Aby zapobiec urazom, noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je poziomo.

• Aby oszczędzić wodę i energię, należy korzystać z programu Ekologiczny. Program Ekologiczny jest najbardziej wydajnym programem zmywania normalnie zabrudzonych naczyń.

• Należy stosować właściwą ilość detergentu i nabłyszczacza, zgodnie z wytycznymi producenta.

• Zmywarka do naczyń zużywa mniej wody w porównaniu do zmywania ręcznego.

• Informacje na temat przepisów dotyczących ekoprojektu można znaleźć na stronie www.samsung. com/support. Informacje z bazy EPREL Aby uzyskać dostęp do informacji o etykiecie energetycznej tego produktu w Europejskim Rejestrze Etykiet Energetycznych (EPREL), należy przejść na stronę https://eprel.ec.europa.eu/qr/******, gdzie ****** to numer rejestracyjny EPREL produktu. Numer rejestracyjny można znaleźć na etykiecie znamionowej produktu. FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 71 2023-03-09 4:12:37Polski72 Dodatek Dodatek Dane techniczne MODEL DW60BG850B** DW60BG750B** DW60BG730B** DW60BG850I** DW60BG830I** DW60BG750S** Typ Do całkowitej zabudowy Do całkowitej zabudowy (wysuwany) Do częściowej zabudowy Zasilanie 220–240 V

, 50 Hz Ciśnienie wody 0,05–0,8 MPa Pojemność zmywarki DW60BB890** Zastawa 14-osobowa DW60BG850** Zastawa 14-osobowa DW60BG830** Zastawa 14-osobowa DW60BG750** Zastawa 14-osobowa DW60BG730** Zastawa 13-osobowa Moc znamionowa 2000–2300 W Wymiary (szerokość x głębokość x wysokość) 595 x 552 x 815 mm 595 x 552 x 815 mm 595 x 572 x 815 mm Masa (bez opakowania) 42,0 kg (DW60BG8*****) 40,5 kg (DW60BG7*****) 42,0 kg 42,0 kg Masa (w opakowaniu) 45,5 kg (DW60BG8*****) 44,0 kg (DW60BG7*****) 47,0 kg 45,0 kg MODEL DW60BG850U** DW60BG830U** DW60BG750U** DW60BB890U** DW60BG850F** DW60BG830F** DW60BG750F** DW60BG730F** Typ Do montażu pod blatem Do montażu pod blatem (Bespoke) Wolnostojąca Zasilanie 220–240 V

, 50 Hz Ciśnienie wody 0,05–0,8 MPa Pojemność zmywarki DW60BB890** Zastawa 14-osobowa DW60BG850** Zastawa 14-osobowa DW60BG830** Zastawa 14-osobowa DW60BG750** Zastawa 14-osobowa DW60BG730** Zastawa 13-osobowa Moc znamionowa 2000–2300 W Wymiary (szerokość x głębokość x wysokość) 595 x 572 x 815 mm 595 x 572 x 815 mm 598 x 600 x 845 mm Masa (bez opakowania) 42,5 kg (DW60BG8*****) 41,0 kg (DW60BG7*****) 42,5 kg 56,0 kg (DW60BG8*****) 54,5 kg (DW60BG7*****) Masa (w opakowaniu) 46,0 kg (DW60BG8*****) 44,5 kg (DW60BG7*****) 46,0 kg 60,0 kg (DW60BG8*****) 58,5 kg (DW60BG7*****) FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 72 2023-03-09 4:12:37Polski 73 Zgodność ze standardami Zgodność ze standardami UWAGA Informacje na temat testu porównywalności. Modele DW60B*8***** / DW60B*75****

• Pojemność zmywarki: Zastawa 14-osobowa

• Standard testowy: EN 60436

• Ustawienie kosza górnego: niższe położenie

• Ustawienie kosza na sztućce: niższe położenie (dotyczy tylko niektórych modeli)

• Program zmywania: Ekologiczny

• Dodatkowe opcje: Brak

• Ustawienie poziomu nabłyszczacza: F6

• Ustawienie poziomu twardości wody: L2

• Dawka detergentu standardowego: zmywanie zasadnicze 22 g

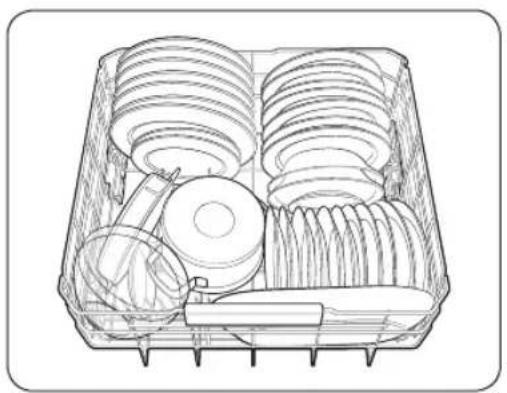

• Sposób ułożenia przedmiotów pokazują poniższe rysunki

11. Talerze deserowe z

1. Łyżki stołowe 2. Widelce

3. Noże 4. Łyżeczki do herbaty

5. Łyżeczki deserowe 6. Łyżki do nakładania

7. Widelce do nakładania 8. Łyżki wazowe

FULL_DW60BB890UAPET_DD68-00254A-00_PL.indd 73 2023-03-09 4:12:39Polski74 Zgodność ze standardami Zgodność ze standardami Modele DW60B*73****

• Pojemność zmywarki: zastawa 13-osobowa

• Standard testowy: EN 60436

• Ustawienie kosza górnego: wyższe położenie

• Program zmywania: Ekologiczny

• Dodatkowe opcje: Brak

• Ustawienie poziomu nabłyszczacza: F6

• Ustawienie poziomu twardości wody: L2

• Dawka detergentu standardowego: zmywanie zasadnicze 21 g

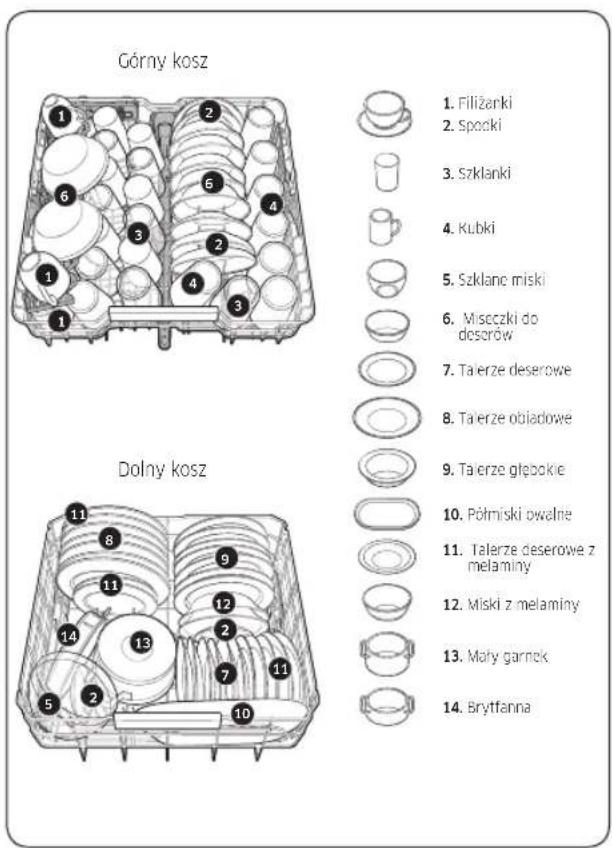

• Sposób ułożenia przedmiotów przedstawiono na poniższych rysunkach 1. Filiżanki2. Spodki3. Szklanki4. Kubki5. Szklane miski6. Miseczki do deserów7. Talerze deserowe8. Talerze obiadowe9. Talerze głębokie10. Półmiski owalne11. Talerze deserowe z melaminy12. Miski z melaminy13. Mały garnek14. Brytfanna15. Koszyk na sztućce Górny kosz

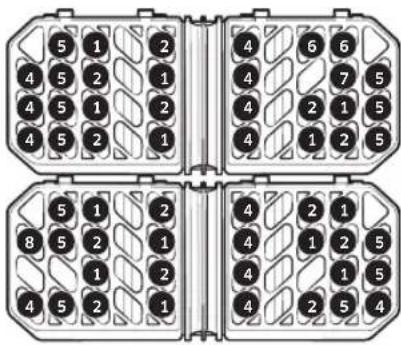

1. Łyżki stołowe 2. Widelce3. Noże 4. Łyżeczki do herbaty5. Łyżeczki deserowe 6. Łyżki do nakładania7. Widelce do nakładania 8. Łyżki wazowe Kosz na sztućce
