AD220A - Odbiornik Audizio - Bezpłatna instrukcja obsługi

Typ produktu	Odbiornik stereo
Zasilanie	220-240 V AC / 50 Hz
Bezpiecznik	10-16 A
Wejścia audio	AUX (3,5 mm), RCA (linia, DVD), optyczne, koncentryczne, Bluetooth
Wyjścia audio	Słuchawki (6,35 mm), subwoofer, głośniki (zaciski), linia RCA
Ustawienia	Basy, średnie tony, wysokie tony, balans, głośność
Łączność	Bluetooth (odbiór)
Pilot	Na podczerwień w zestawie
Wyświetlacz	LED
Temperatura pracy	5 °C do 35 °C
Zastosowanie	Tylko do wnętrz
Czyszczenie	Sucha ściereczka
Naprawy	Przez wykwalifikowanego technika
Części zamienne	Zalecane oryginalne
Uziemienie	Obowiązkowe
Ochrona	Odłączyć przed interwencją
Bezpieczeństwo	Nie otwierać obudowy
Gwarancja	Zapoznać się z instrukcją

Często zadawane pytania - AD220A Audizio

Jak sparować urządzenie Bluetooth ?

Naciśnij [BT select] aż pojawi się 'BT'. Włącz Bluetooth w swoim urządzeniu, wybierz 'Audizio AD Amplifier' z listy. Rozpocznij odtwarzanie.

Jak regulować basy ?

Obróć pokrętło Bass na panelu przednim, aby dostosować niskie częstotliwości.

Co zrobić, jeśli urządzenie nie włącza się ?

Sprawdź przewód zasilający, gniazdko sieciowe i bezpiecznik. Jeśli bezpiecznik jest uszkodzony, wymień go na taki sam typ (10-16 A).

Czy mogę podłączyć telefon przez AUX ?

Tak, użyj kabla 3,5 mm męski-męski. Podłącz jeden koniec do gniazda AUX z przodu urządzenia, drugi do wyjścia słuchawkowego telefonu. Naciśnij [AUX select].

Jak wymienić bezpiecznik ?

Odłącz urządzenie. Otwórz uchwyt bezpiecznika z tyłu małym śrubokrętem, wyjmij stary bezpiecznik, włóż nowy identyczny, zamknij.

Urządzenie się nagrzewa, czy to normalne ?

Niewielkie nagrzewanie jest normalne. Upewnij się, że otwory wentylacyjne nie są zablokowane. Jeśli ciepło jest nadmierne, wyłącz i skontaktuj się z technikiem.

Czy mogę podłączyć subwoofer ?

Tak, użyj wyjścia subwoofer z tyłu, aby podłączyć aktywny subwoofer.

Jak używać pilota ?

Skieruj pilota w stronę czujnika IR na przednim panelu. Użyj przycisków, aby zmieniać źródła, regulować głośność, sterować odtwarzaniem Bluetooth.

Co zrobić w przypadku awarii ?

Najpierw sprawdź instrukcję. Jeśli problem nadal występuje, skontaktuj się z wykwalifikowanym technikiem. Nigdy nie otwieraj urządzenia samodzielnie.

Jak czyścić urządzenie ?

Użyj suchej, miękkiej ściereczki. Nie używaj środków chemicznych ani ściernych.

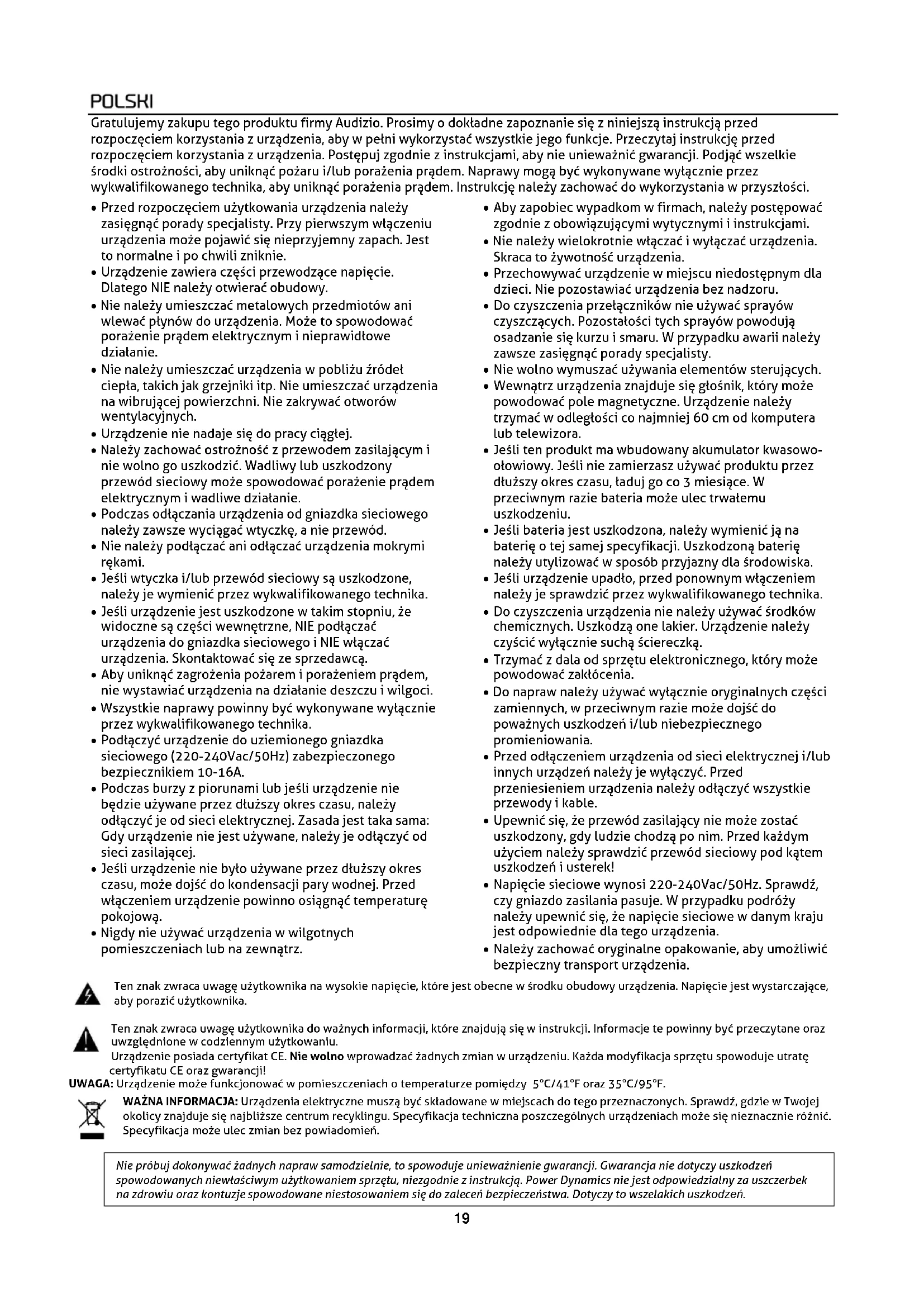

INSTRUKCJA OBSŁUGI AD220A Audizio

Gratulujemy zakupu tego produktu firmy Audizio. Prosimy o dokładne zapoznanie się z niniejszą instrukcją przed rozpoczęciem korzystania z urządzenia, aby w pełni wykorzystać wszystkie jego funkcje. Przeczytaj instrukcję przed rozpoczęciem korzystania z urządzenia. Postępuj zgodnie z instrukcjami, aby nie unieważnić gwarancji. Podjąć wszelkie środki ostrożności, aby uniknąć pożaru i/lub porażenia prądem. Naprawy mogą być wykonywane wyłącznie przez wykwalifikowanego technika, aby uniknąć porażenia prądem. Instrukcję należy zachować do wykorzystania w przyszłości.

• Przed rozpoczęciem użytkowania urządzenia należy zasięgnąć porady specjalisty. Przy pierwszym włączeniu urządzenia może pojawić się nieprzyjemny zapach. Jest to normalne i po chwili zniknie.
• Urządzenie zawiera części przewodzące napięcie. Dlatego NIE należy otwierać obudowy.
• Nie należy umieszczac metalowych przedmiotów ani wlewać płynów do urządzenia. Może to spowodować porażenie prądem elektrycznym i nieprawidłowe działanie.
• Nie należy umieszczać urządzenia w pobliżu źródeł ciepła, takich jak grzejniki itp. Nie umieszczać urządzenia na wibrującej powierzchni. Nie zakrywać otworów wentylacyjnych.
• Urządzenie nie nadaje się do pracy ciągłej.
• Należy zachować ostrożność z przewodem zasilającym i nie wolno go uszkodzić. Wadliwy lub uszkodzony przewód sieciowy może spowodować porażenie prądem elektrycznym i wadliwe działanie.
• Podczas odłączania urządzenia od gniazdka sieciowego należy zawsze wyciągać wtyczkę, a nie przewód.
• Nie należy podłączać ani odłączać urządzenia mokrymi rękami.
• Jeśli wtyczka i/lub przewód sieciowy są uszkodzone, należy je wymienić przez wykwalifikowanego technika.
• Jeśli urządzenie jest uszkodzone w takim stopniu, że widoczne są części wewnętrzne, NIE podłącać urządzenia do gniazdka sieciowego i NIE włącać urządzenia. Skontaktować się ze sprzedawcą.
• Aby uniknąć zagrożenia pożarem i porażeniem prądem, nie wystawiać urządzenia na działanie deszczu i wilgoci.
• Wszystkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowanego technika.
• Podłączyć urządzenie do uziemionego gniazdka sieciowego (220-240Vac/50Hz) zabezpieczonego bezpiecznikiem 10-16A.
• Podczas burzy z piorunami lub jeśli urządzenie nie będzie używane przez dłuższy okres czasu, należy odłączyć je od sieci elektrycznej. Zasada jest taka sama: Gdy urządzenie nie jest używane, należy je odłączyć od sieci zasilającej.
• Jeśli urządzenie nie było używane przez dłuższy okres czasu, może dojść do kondensacji pary wodnej. Przed włączeniem urządzenie powinno osiągnąć temperaturę pokojową.

• Nigdy nie używać urządzenia w wilgotnych pomieszczeniach lub na zewnątrz.

• Aby zapobiec wypadkom w firmach, należy postępować zgodnie z obowiązującymi wytycznymi i instrukcjami.

• Nie należy wielokrotnie włączać i wyłączać urządzenia. Skraca to żywotność urządzenia.
• Przechowywać urządzenie w miejscu niedostępnym dla dzieci. Nie pozostawiać urządzenia bez nadzoru.
• Do czyszczenia przełączników nie używać sprayów czyszczących. Pozostałości tych sprayów powodują osadzanie się kurzu i smaru. W przypadku awarii należy zawsze zasięgnąć porady specjalisty.
• Nie wolno wymuszać używania elementów sterujących.
• Wewnątrz urządzenia znajduje się głośnik, który może powodować pole magnetyczne. Urządzenie należy trzymać w odległości co najmniej 60 cm od komputera lub telewizora.
• Jeśli ten produkt ma wbudowany akumulator kwasowo-otowiowy. Jeśli nie zamierzasz używać produktu przez dłuższy okres czasu, ładuj go co 3 miesiące. W przeciwnym razie bateria może ulec trwałemu uszkodzeniu.
• Jeśli bateria jest uszkodzona, należy wymienić ją na baterię o tej samej specyfikacji. Uszkodzoną baterię należy utylizować w sposób przyjazny dla środowiska.
• Jeśli urządzenie upadło, przed ponownym włączeniem należy je sprawdzić przez wykwalifikowanego technika.
• Do czyszczenia urządzenia nie należy używać środków chemicznych. Uszkodzą one lakier. Urządzenie należy czyścić wyłącznie suchą ściereczką.
• Trzymać z dala od sprzętu elektronicznego, który może powodować zakłócenia.
• Do napraw należy używać wyłącznie oryginalnych części zamiennych, w przeciwnym razie może dojść do poważnych uszkodzeń i/lub niebezpiecznego promieniowania.
• Przed odłączeniem urządzenia od sieci elektrycznej i/lub innych urządzeń należy je wyłączyć. Przed przeniesieniem urządzenia należy odłączyć wszystkie przewody i kable.
• Upewnić się, że przewód zasilający nie może zostać uszkodzony, gdy ludzie chodzią po nim. Przed każdym użyciem należy sprawdzić przewód sieciowy pod kątem uszkodzeń i usterek!
• Napięcie sieciowe wynosi 220-240Vac/50Hz. Sprawdź, czy gniazdo zasilania pasuje. W przypadku podróży należy upewnić się, że napięcie sieciowe w danym kraju jest odpowiednie dla tego urządzenia.
• Należy zachować oryginalne opakowanie, aby umożliwiać bezpieczny transport urządzenia.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu.

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Power Dynamics nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRURCJA ROZPAKOWANIA

UWAGA! Po otrzymaniu przesyłki należy ostrożnie ją rozpakować. Sprawdzić zawartość, aby upewnić się, że wszystkie części są obecne i zostały dostarczone w dobrym stanie. Jeśli jakiekolwiek części wyglądają na uszkodzone podczas transportu lub opakowanie nosi ślady niewłaściwego obchodzenia się z nimi, należy natychmiast powiadomić dostawcę i zachować materiały opakowaniowe. Należy zachować opakowanie i wszystkie materiały opakowaniowe. Jeśli produkt musi zostać zwrócony, ważne jest, aby był zwrócony w oryginalnym fabrycznym pudełku i opakowaniu. Jeśli urządzenie zostało narażone na drastyczne zmiany temperatury (np. po transporcie), nie należy go od razu włączać. Powstająca woda kondensacyjna może uszkodzić urządzenie. Pozostawić urządzenie wyłączone, aż osiągnie temperaturę pokojową.

ZASILANIE

Na etykiecie znajdującej się na tylnej stronie produktu podany jest typ zasilania, który należy podłączyć. Sprawdź, czy napięcie sieciowe odpowiada temu, wszystkie inne napięcia niż podane, urządzenie może zostać nieodwracalnie uszkodzone. Produkt musi być również bezpośrednio podłączony do sieci i może być używany. Brak ściemniacza lub regulowanego zasilania.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu (wyłącznik automatyczny lub bezpiecznik). Upewnij się, że urządzenie ma odpowiednie uziemienie elektryczne, aby uniknąć ryzyka porażenia prądem lub pożaru.

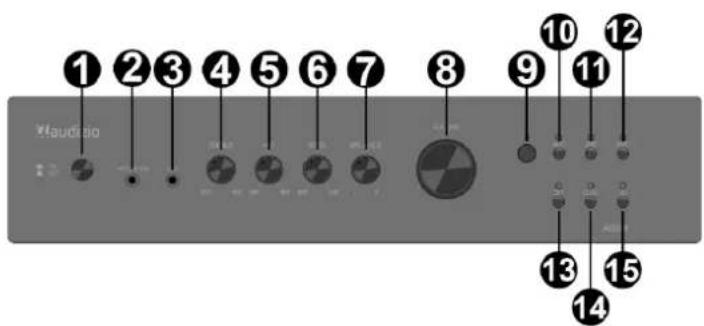

STEROWANIE

1. Power
   Naciśnij, aby włączyć/wyłączyć urządzenie
2. Gniazdo wyjścia stuchawkowego 6,35 mm
3. Gniazdo wejściowe Aux 3,5 mm
4. Treble
   Obrócić, aby dostosować wysokie częstotliwości
5. Mid
   Obróć, aby dostosować średnie częstotliwości
6. Bass
   Obróć, aby dostosować niskie częstotliwości
7. Balance
   Obróć, aby dostosować równowagę między kanałem L i R
8. Volume
   Obróć, aby dostosować poziom głośności
9. Czujnik zdalnego sterowania na podczerwień
10. Wybór AUX
    Naciśnij, aby wybrać wejście AUX
11. Wybór LINE
    Naciśnij, aby wybrać wejście LINE
12. Wybór DVD
    Naciśnij, aby wybrać wejście DVD
13. Wybór OPT
    Naciśnij, aby wybrać wejście OPT
14. Wybór COAX
    Naciśnij, aby wybrać wejście COAX
15. Wybór BT
    Naciśnij, aby wybrać wejście BT

1 2 3 4 5 6 7 8 9 10 11 12 Maudrio 13 15 14

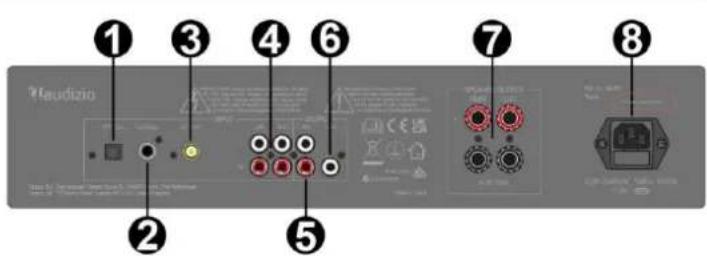

PANEL TYLNY

1. Złącze wejścia optycznego
2. Współosiowe złącze wejściowe
3. Złącze anteny BT
4. Wejście RCA
   Gniazda wejściowe RCA line i -DVD
5. Wyjście liniowe
   Gniazda wyjścia liniowego RCA
6. Wyjście subwoofera
   Wyjście do podłączenia oddzielnego subwoofera

7. Wyjście głośnikowe
   Złącza wyjściowe głośników typu „binding post”

8. Wejście AC i uchwyt bezpieczników

Gniazdo do podłączenia dostarczonego przewodu zasilającego (góra). Instrukcje dotyczące wymiany bezpiecznika (dół) znajdują się w części "WYMIANA BEZPIECZNIKA"

1 2 3 4 5 6 7 8

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest niesprawny, wymień go na nowy egzemplarz tego samego typu i wartości. Przed wymianą bezpiecznika wyciągnij kabel zasilający z gniazda. Instrukcja:

Krok 1: Otwórz śrubokrętem zastonkę bezpiecznika na tylnym panelu.

Krok 2: Wyciągnij bezpiecznik.

Krok 3: Wóż nowy bezpiecznik w obudowę.

Krok 4: Zastoń obudowę bezpiecznika oryginalnym plastikiem.

ODTWARZANIE BT

Zanim możliwa będzie transmisja pomiędzy urządzeniem BT a radiem, oba urządzenia muszą zostać sparowane. Proces ten nazywany jest "parowaniem". Radio stłuży jako odbiornik, do odbioru strumienia muzyki, który ma być odtwarzany w radiu. Jeśli już wcześniej sparowałeś się z urządzeniem BT, połączenie to zostanie przywrócone automatycznie, gdy oba urządzenia znajdą się w zasięgu, a w radiu wybrano obsługę BT. "Parowanie" nie musi być powtarzane. Funkcja ta może wymagać aktywacji w urządzeniu BT, jednak.

• Naciskaj przycisk [BT select], aż na wyświetlaczu pojawi się "BT".
• Włącz strumieniowanie BT w swoim urządzeniu. Urządzenie będzie skanować w poszukiwaniu sparowanych urządzeń BT w zasięgu odbioru.
• Wybierz "Audizio AD Amplifier" z listy znalezionych urządzeń.
• Uruchom odtwarzanie na urządzeniu BT. Odtwarzanie odbywa się teraz poprzez emisję dźwięku z radia.

AUX IN

Muzyki zapisanej w innym urządzeniu audio lub smartfonie można słuchać za pośrednictwem radia, poprzez potączenie z gniazdem aux-in 3,5 mm na panelu przednim. Użyj kabla z wtykami 3,5 mm na obu końcach, jeden koniec podłączony do gniazda aux-in w radiu, drugi koniec podłączony do gniazda słuchawkowego w urządzeniu audio (lub gniazda line out, jeśli jest dostępne). Naciśnij [AUX select]. Odtwarzaj muzykę na podłączonym urządzeniu, dźwięk będzie emitowany z radia.

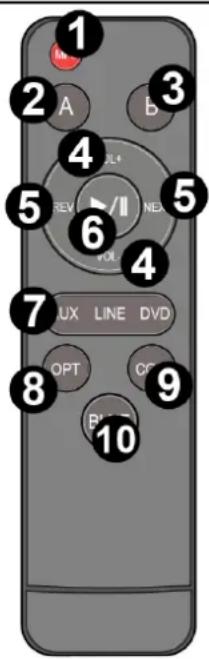

ZDALNE STEROWANIE

1. MP3

Naciśnij, aby włączyć/wyłączyć moduł MP3

1. A

Brak funkcji dla tego urządzenia

1. B

Brak funkcji dla tego urządzenia

1. Volume

Naciśnij, aby zwiększyć lub zmniejszyć poziom głośności w trybie BT

1. Wybór ścieżki muzycznej

Naciśnij, aby przejść do poprzedniego lub następnego utworu w trybie BT

1. Odtwarzanie/pauza

Naciśnij, aby (ponownie) rozpocząć/ wstrzymać odtwarzanie w trybie BT

1. Wejście

3 przycisk wyboru. Naciśnij, aby przełączać między trybami wejścia AUX, LINE i DVD

1. Opt

Naciśnij, aby przełączyć na tryb wejścia optycznego

1. Coa

Naciśnij, aby przełączyć na tryb wejścia koncentrycznego

1. Blue

Naciśnij, aby przełączyć na tryb wejścia BT

1 2 A 3 b 4 5 REV /I NE 6 VOL 7 AUX LINE DVD 8 OPT 9 OP 10
