INSTRUKCJA OBSŁUGI VSA700-BP Vonyx

Gratulujemy zakupu urządzenia marki Vonyx. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zasłaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika bądź dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwój na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.

• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.

• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.

• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie
• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj spray'ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odłącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Vonyx nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu. Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgadza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

ODTWARZACZ MULTIMEDIALNY

1. GNIAZDO SD

Można odtwarzać pliki multimedialne z karty SD, podłączając urządzenie do tego gniazda

2. MODE

Naciśnij, aby zmienić tryb pomiędzy odtwarzaniem AUX, USB, MP3 i BT

3. PLAY/PAUSE

Naciśnij ten przycisk, aby rozpocząć lub wstrzymać odtwarzanie

4. FOLDER

Naciśnij ten przycisk, aby wejść do wyboru FOLDERU

5. REPEAT

Naciśnij, aby przełączyć tryb powtarzania

6. POPRZEDNI

Naciśnij ten przycisk, aby przejść do poprzedniego utworu. Naciśnij i przytrzymaj, aby skanować do tyłu w obrębie ścieżek

7. NASTĘPNIE

Naciśnij ten przycisk, aby przejść do następnego utworu. Naciśnij i przytrzymaj, aby skanować do przodu w obrębie ścieżek

8. GNIAZDO USB

Można odtwarzać pliki multimedialne z urządzenia USB, podłączając urządzenie do tego gniazda

MEDIA PLAYER 0132 PLAY 5016 I BT 1 8 2 4 6 3 5 7

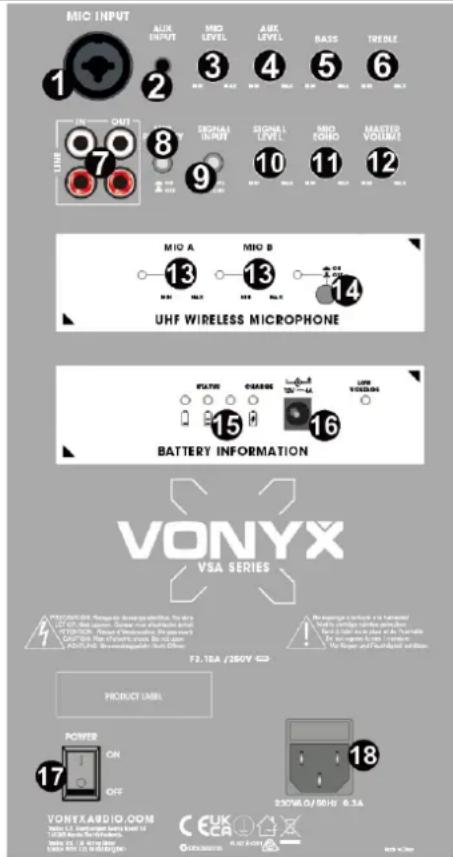

PANEL TYLNY

1. WEJŚCIE MIKROFONOWE

Do tego złącza można podłączyć zbalansowany mikrofon Jack 6,3 mm lub zbalansowany mikrofon kablowy XLR

2. WEJŚCIE AUX

Złącze pomocniczego wejścia 3,5 mm

3. POZIOM GŁOŚNOŚCI MIKROFONU

Regulacja poziomu głośności mikrofonu

4. DO POZIOMU GŁOŚNOŚCI

Regulacja poziomu głośności głośnika pomocniczego

5. BASS

Dostosuj niskie częstotliwości

6. TREBLE

Dostosuj wysokie częstotliwości

7. WEJŚCIE I WYJŚCIE LINIOWE RCA

Złącza RCA dla wejścia sygnału liniowego i wyjścia sygnału liniowego

8. PRIORYTET MIKROFONU

Naciśnij, aby włączyć/wyłączyć priorytet mikrofonu

9. PRZEŁĄCZNIK WEJŚCIA

Naciśnij, aby przełączyć między kanałami MP3 i liniowymi kanałami wejściowymi

10. POZIOM SYGNAŁU

Obróć, aby dostosować poziom sygnału kanału (MP3/linii)

11. ECHO MIKROFONU

Obróć, aby dostosować poziom echa mikrofonu

12. GŁÓWNA GŁOŚNOŚĆ

Obróć, aby dostosować główny poziom głośności

13. POZIOM GŁOŚNOŚCI BEZPRZEWODOWEGO SYSTEMU UHF A & B

Obróć, aby dostosować poziom głośności kanałów A i B sieci bezprzewodowej UHF

14. BEZPRZEWODOWY WŁĄCZNIK/WYŁĄCZNIK UHF

Naciśnij, aby włączyć/wyłączyć wejście mikrofonu bezprzewodowego UHF

15. WSKAŻNIK STANU BATERII

16. GNIAZDO WEJŚCIOWE 12V (AKUMULATOR)

17. PRZEŁĄCZNIK ZASILANIA

18. WEJŚCIE AC I UCHWYT BEZPIECZNIKA

Gniazdo do podłączenia dostarczonego przewodu zasilającego (dół). Instrukcje dotyczące wymiany bezpiecznika (góra) znajdują się w części "WYMIANA BEZPIECZNIKA"

MIC INPUT 1 2 3 4 5 6 7 8 9 10 11 12 MIO A 13 MIO B 13 14 UHF WIRELESS MICROPHONE BATTERY INFORMATION VONYX VSA SERIES F3.10A / 250V PRODUCT LABEL POWER 17 ON OFF 18 VONYXAUDIO.COM CEUK CER 250mA/50Hz 8.5A

POŁĄCZENIE BT

1. Uruchom funkcję BT w urządzeniu, z którego chcesz odtwarzać muzykę. Jeżeli nie wiesz jak to zrobić, zajrzyj do instrukcji tego urządzenia.
2. Naciśnij przycisk „MODE” aż na wyświetlaczu pojawi się „AUX”, oraz aktywuje się funkcja BT.
3. Odszukaj urządzenie na liście pod nazwą „VONYX” oraz nawiąż połączenie.

Jeśli urządzenie zapyta o hasło, wprowadź „0000”.

Uwaga: Odległość BT wynosi około 10 metrów bez żadnej bariery.

MIKROFON BEZPRZEWODOWY UHF / BODYPACK

Włóż baterie do mikrofonów bezprzewodowych (przestrzegaj polaryzacji) i zmniejsz wszystkie regulatory głośności. Przełącz system na 'ON', a dioda LED zasilania zaświeci się. Przełącz mikrofon/bodypack na 'ON' i ustaw pokrętła głośności w pożądanej pozycji.

Zwróć uwagę, aby nie zakłócić sprzężenia zwrotnego z głośnika. Obróć Echo i equalizer w pozycję, aby uzyskać pożądane brzmienie.

ŁADOWANIE BATERII

Przed użyciem, wbudowana bateria 12V musi być ładowania przez 12 godzin. Jeśli włącznik jest w pozycji OFF, a zestaw podłączony do gniazdka, bateria będzie się ładować (zapali się dioda ładowania).

Informacja: Po naładowaniu wyjmij wtyczkę z gniazdka!

Przed pierwszym użyciem, naładuj baterię przez min. 12 godzin oraz maksymalnie 72 godziny. Bateria powinna być regularnie ładowania. Aby zapewnić optymalną żywotność baterii, należy ją ładować przynajmniej raz na miesiąc. Jeśli bateria będzie nieużywana przez 6 tygodni, utraci swoje właściwości!

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest niesprawny, wymień go na nowy egzemplarz tego samego typu i wartości. Przed wymianą bezpiecznika wyciągnij kabel zasilający z gniazda.

Instrukcja:

Krok 1: Otwórz śrubokrętem zasłonkę bezpiecznika na tylnym panelu.

Krok 2: Wyciągnij bezpiecznik.

Krok 3: Włóż nowy bezpiecznik w obudowę.

Krok 4: Zasłoń obudowę bezpiecznika oryginalnym plastikiem.

UHF

Nie jest wymagana licencja (z wyjątkiem ograniczeń geograficznych)

BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB

Belgia (BE), Dania (DK), Francja (F), Finlandia (FI), Niemcy (DE), Węgry (HU), Włochy (IT), Niderlandy (NL), Norwegia (NO), Polska (PL), Portugalia (PT), Rumunia (RO), Słowenia (SI), Hiszpania (ES), Szwecja (SE), Szwajcaria (CH), Wielka Brytania (GB)

TECHNICAL SPECIFICATION / TECNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA

	VSA500	VSA700	VSA500-BP	VSA700-BP
Playback options	BT streaming, SD, USB
Output power: Max	800W	1000W	800W	1000W
Output power	400W	500W	400W	500W
Battery	12V – 7.2Ah
Frequency response	45Hz – 18KHz	45Hz – 20 KHz	45Hz – 18KHz	45Hz – 20 KHz
Diameter tweeter	1”	1,35”	1”	1,35”
Tweeter type	Titanium Compression Driver
Diameter woofer	12”	15”	12”	15”
Magnet type	Ferrite
Input connections	3.5mm jack, 6.3mm jack, RCA, SD, USB, XLR (3-pin)
Output connections	RCA
Power supply	100-240VAC 50/60Hz
Dimensions (L x W x H)	315 x 380 x 595mm	360 x 420 x 690mm	315 x 380 x 595mm	360 x 420 x 690mm
Weight (kg)	12,50	16,90	12,50	16,90
Ref.nr.:	174.052	174.055	174.058	174.060
