INSTRUKCJA OBSŁUGI DW60A8050U1 SAMSUNG

Zasady bezpieczeństwa 4

Co trzeba wiedzieć o zasadach bezpieczeństwa 4

Ważne symbole dotyczące bezpieczeństwa 4

Instrukcje dotyczące oznaczenia WEEE 5

Ważne zasady dotyczące bezpieczeństwa 6

Instrukcje dotyczące obsługi zmywarki do naczyń 8

Instrukcje dotyczące bezpieczeństwa dzieci 9

Instrukcje dotyczące montażu zmywarki 10

Montaż 13

Zawartość zestawu 13

Wymogi dotyczące montażu 16

Montaż krok po kroku 18

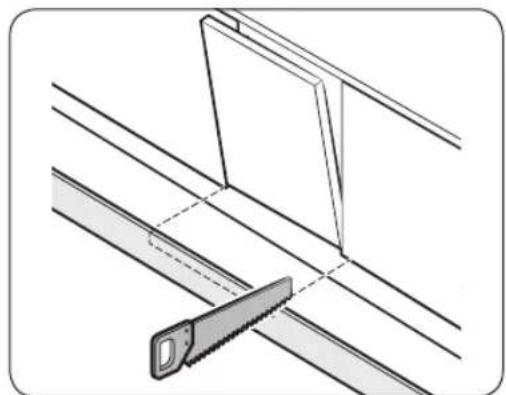

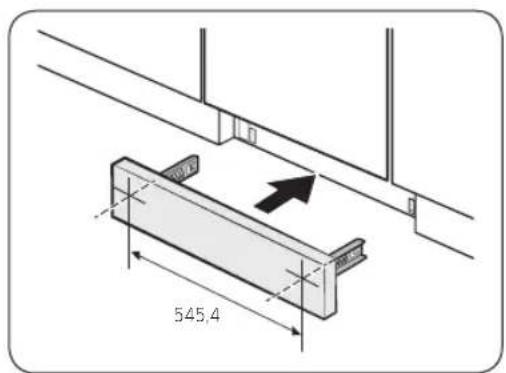

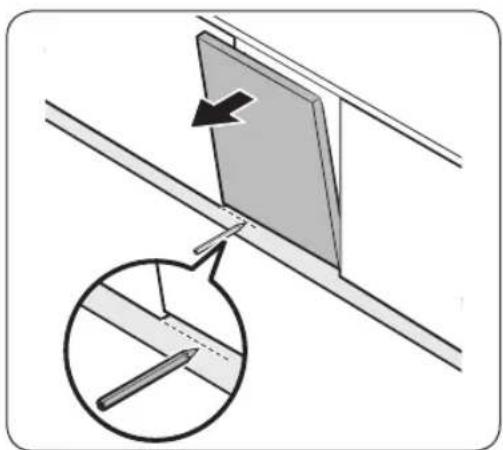

Listwa przypodłogowa 33

Kontrolka (seria DW60A80**BB, DW60A80**IB) 35

Odkopnik (seria DW60A80**U*) 36

Aplikacja SmartThings (dotyczy tylko niektórych modeli) 37

Powiadomienie open source 41

Przed rozpoczęciem 42

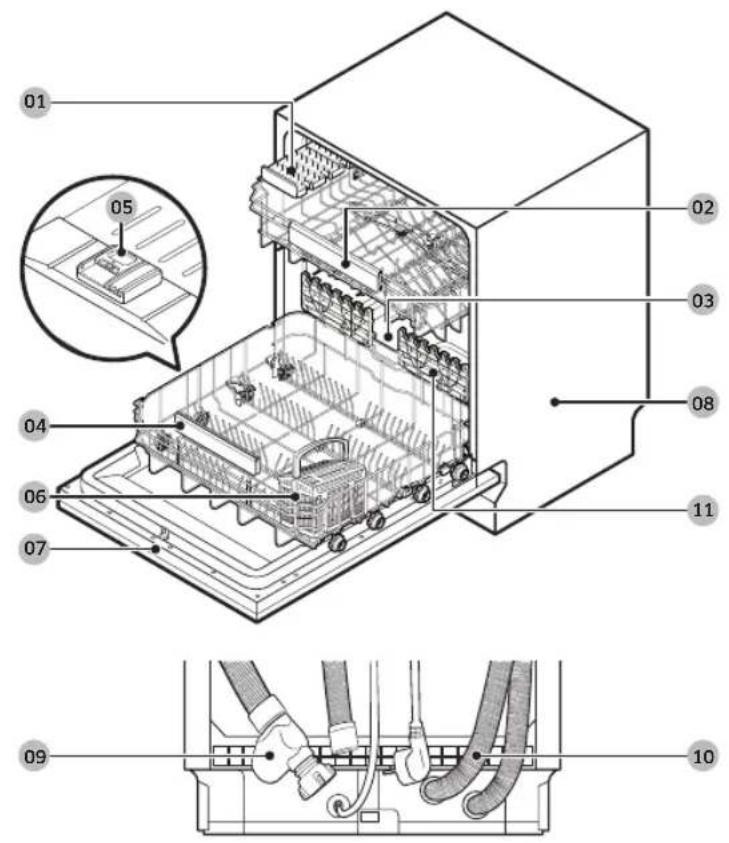

Przegląd zmywarki 42

Przedmioty, których nie można myć w zmywarce 44

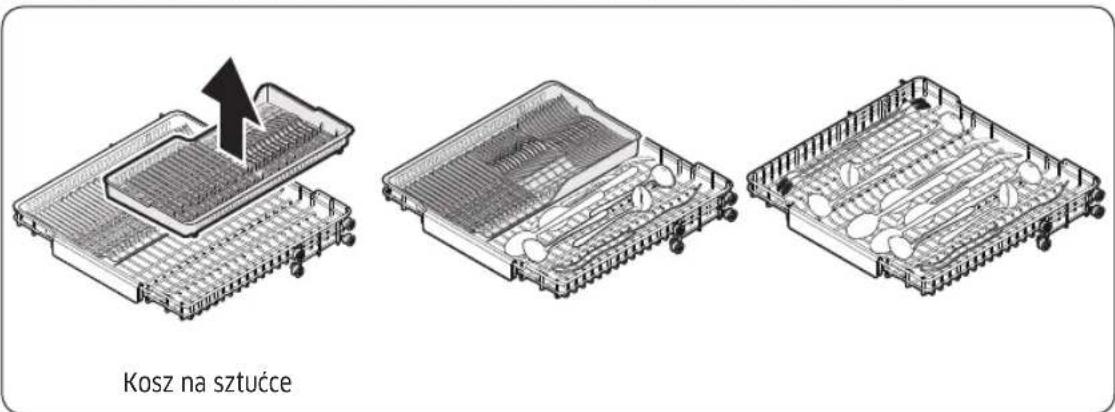

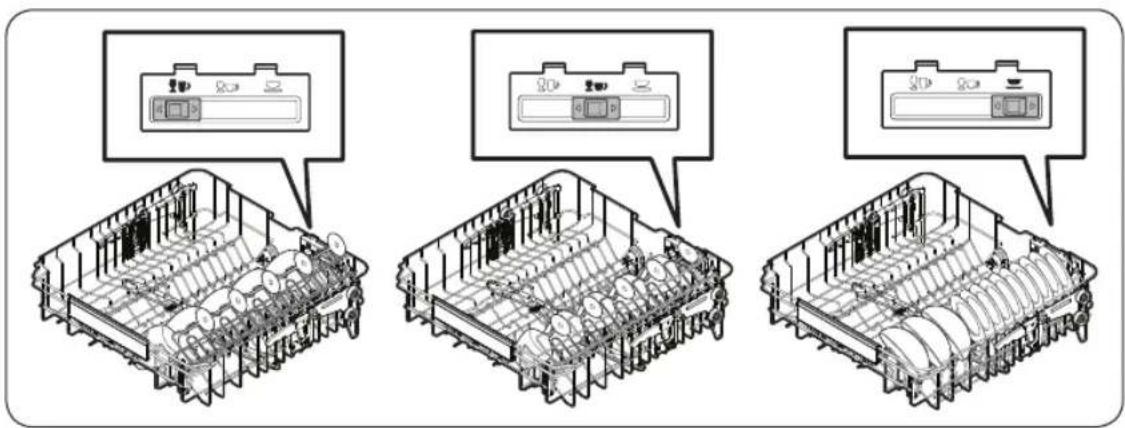

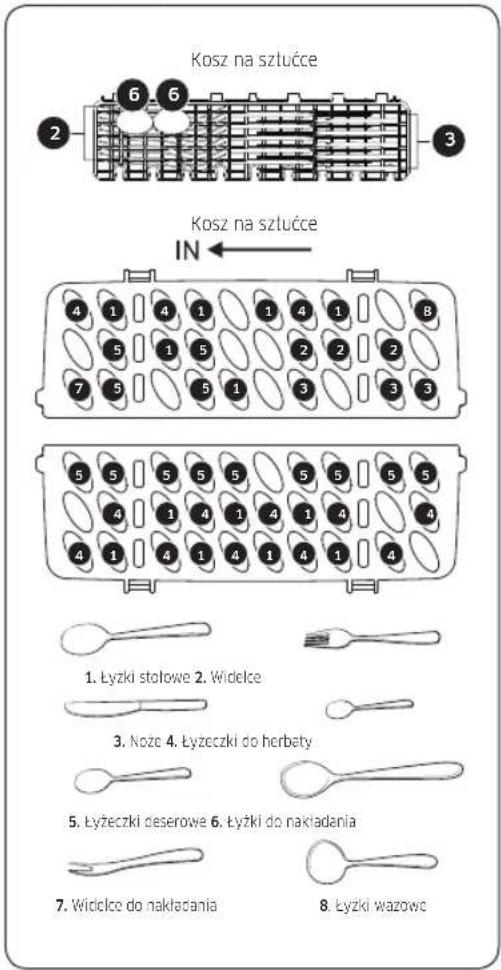

Podstawowe użycie koszy 45

Komora na detergent 50

Zbiornik na nabłyszczacz 52

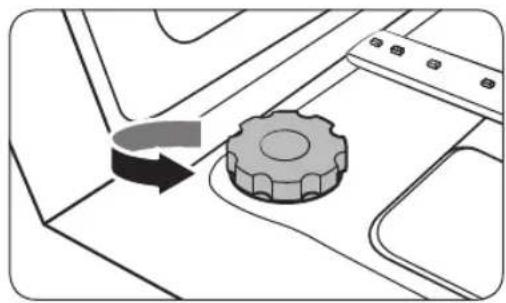

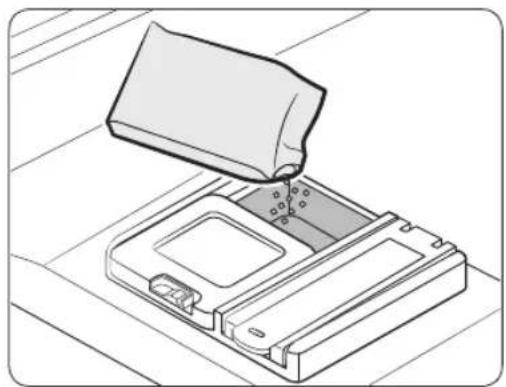

Zbiornik soli 53

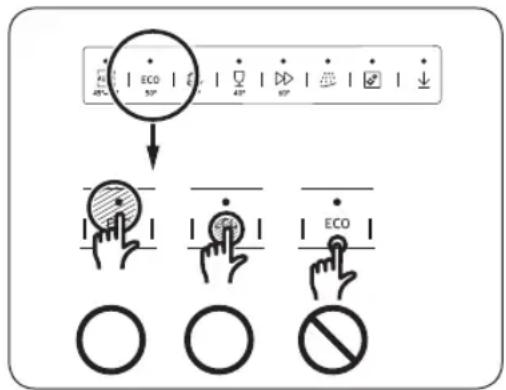

Czułość płytki dotykowej 54

Tryb ustawień 55

Obstuga 57

Panel sterowania 57

Omówienie programów 59

Prosta procedura rozpoczęcia 61

Zbiornik soli 62

Opóźniony start 64

Blokada sterowania 64

Konserwacja 65

Czyszczenie 65

Długoterminowa obsługa 68

Polski2

Rozwiązywanie problemów 69

Punkty kontrolne 69

Kody komunikatów 72

Tabela programów 73

Dodatek 77

Transport/przemieszczanie 77

Ochrona przed mrozem 77

Utylizacja zmywarki i ochrona środowiska 77

Więcej informacji na temat przepisów Ecodesign 77

Dane techniczne 78

Zgodność ze standardami 79

Zasady bezpieczeństwa

Gratulujemy zakupu nowej zmywarki do naczyń firmy Samsung. Niniejsza instrukcja zawiera ważne informacje dotyczące montażu, użytkowania i konserwacji urządzenia. Prosimy o poświęcenie czasu na przeczytanie niniejszej instrukcji. Zawarte w niej informacje pozwalają optymalnie wykorzystać bogactwo zalet i funkcji zmywarki do naczyń.

Co trzeba wiedzieć o zasadach bezpieczeństwa

Prosimy o dokładne przeczytanie niniejszej instrukcji w celu uzyskania wiedzy na temat bezpiecznego i efektywnego korzystania z rozlicznych zalet i funkcji nowego urządzenia. Instrukcję należy zachować do wglądu i przechowywać w bezpiecznym miejscu w pobliżu urządzenia. Urządzenia należy używać wyłącznie w celu, do którego zostało ono wyprodukowane, w sposób zgodny z niniejszą instrukcją obsługi.

Ostrzeżenia i zasady bezpieczeństwa zawarte w niniejszej instrukcji nie wyczerpują wszystkich możliwych warunków i sytuacji. Użytkownik jest odpowiedzialny za zachowanie zdrowego rozsądku i ostrożności podczas montażu, konserwacji i obsługi zmywarki do naczyń.

Ponieważ zawarte poniżej informacje dotyczące obsługi odnoszą się do różnych modeli, charakterystyka zakupionej zmywarki do naczyń może nieznacznie odbiegać od opisu zawartego w instrukcji. Część ostrzeżeń może nie mieć zastosowania. W razie pytań lub wątpliwości należy skontaktować się z najbliższym centrum serwisowym lub poszukać pomocy i informacji w witrynie www.samsung.com.

Ważne symbole dotyczące bezpieczeństwa

Znaczenie ikon i oznaczeń w tej instrukcji obsługi:

OSTRZEŻENIE

Zagrożenia lub niebezpieczne praktyki, które mogą spowodować poważne obrażenia ciała, śmierć i/lub zniszczenie mienia.

PRZESTROGA

Zagrożenia lub niebezpieczne praktyki, które mogą spowodować obrażenia ciała i/lub zniszczenie mienia.

UWAGA

Wskazuje ryzyko obrażeń ciała lub zniszczenia mienia.

Powyższe symbole ostrzegawcze zostały zastosowane dla bezpieczeństwa użytkownika i innych osób. Należy ich ściśle przestrzegać.

Instrukcję należy przechowywać w bezpiecznym miejscu i upewnić się, że kolejni użytkownicy urządzenia zapoznali się z jej treścią. W razie sprzedaży urządzenia należy przekazać instrukcję kolejnemu właścicielowi.

Polski4

Instrukcje dotyczące oznaczenia WEEE

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

Informacje na temat zobowiązań dotyczących ochrony środowiska firmy Samsung i szczególne wymogi prawne dotyczące produktów, np. REACH, WEEE i przepisy dot. baterii, można znaleźć na stronie Samsung.com

Zasady bezpieczeństwa

Ważne zasady dotyczące bezpieczeństwa

W celu ograniczenia ryzyka pożaru, porażenia prądem lub obrażeń ciała podczas korzystania z tego urządzenia należy przestrzegać podstawowych zasad bezpieczeństwa:

1. Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej, a także osoby nieposiadające odpowiedniej wiedzy i doświadczenia bez zapewnienia nadzoru lub udzielenia instrukcji dotyczących obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
2. Dzieci w wieku od 8 lat, osoby o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej, a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub jeżeli otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.
3. Należy pilnować, aby dzieci nie bawiły się urządzeniem.
4. Ze względów bezpieczeństwa uszkodzony przewód zasilający musi zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwalifikowaną osobę.
5. Do urządzenia dołączono nowe przyłącza, których należy użyć do podłączenia go. Nie należy używać starych przyłączy.
6. Jeżeli urządzenie ma otwory wentylacyjne w podstawie, nie mogą one być zasłonięte przez dywan.

Polski6

1. Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci do 3-go roku życia, o ile nie są one pod stałym nadzorem.
2. PRZESTROGA: Aby uniknąć zagrożenia związanego z nieumyślnym zresetowaniem bezpiecznika termicznego, nie należy podłącać urządzenia za pośrednictwem zewnętrznego wyłącznika, takiego jak wyłącznik czasowy, lub do obwodu, który jest regularnie włączany i wyłączany przez dostawcę energii.
3. OSTRZEŻENIE: Noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je poziomo.

Urządzenie jest przeznaczone do użytku w gospodarstwach domowych i podobnych miejscach, takich jak:

• kuchnie dla pracowników w sklepach, biurach i innych miejscach pracy;
• gospodarstwa rolne;
• hotele, motele i inne środowiska mieszkalne (do użytku przez klientów);
• placówki oferujące nocleg i śniadanie.

Zasady bezpieczeństwa

Instrukcje dotyczące obsługi zmywarki do naczyń

Niniejsza zmywarka nie jest przeznaczona do użytku komercyjnego. Zmywarka została wyprodukowana z myślą o użytku domowym i w podobnych miejscach pracy i zamieszkania, takich jak:

• sklepy,
• biura i salony,
  oraz przez klientów takich placówek, jak:
• hostele i domy dla gości.

Urządzenia można używać wyłącznie w gospodarstwie domowym do mycia naczyń i sztućców, zgodnie z instrukcją obsługi. Żadne inne zastosowanie nie jest zalecane przez producenta i może być niebezpieczne.

Producent nie ponosi odpowiedzialności za szkody wynikające z błędnego lub niewłaściwego zastosowania lub obsługi.

W zmywarce do naczyń nie należy używać rozpuszczalników. Może to spowodować eksplożję.

Detergentu do zmywarek nie wolno wdychać ani spożywać. Detergenty do zmywarek zawierają składniki drażniące lub powodujące korozję, które mogą spowodować poparzenie nosa, jamy ustnej lub gardła w przypadku połknięcia, a także uniemożliwić oddychanie. W przypadku spożycia lub dostania się detergentu do układu oddechowego należy natychmiast skontaktować się z lekarzem.

Należy unikać pozostawiania niepotrzebnie otwartych drzwi, ponieważ można się o nie potknąć.

Na otwartych drzwiach nie wolno siadać ani opierać się o nie. Może to spowodować przewrócenie i uszkodzenie zmywarki do naczyń oraz obrażenia ciała użytkownika.

Należy używać wyłącznie detergentów i nabłyszczaczy przeznaczonych do zastosowania w zmywarkach do naczyń. Nie należy używać płynu do mycia naczyń.

Nie należy używać żadnych środków do czyszczenia o wysokiej kwasowości.

Zbiornika na nabłyszczacz nie należy napełniać detergentem w proszku lub w płynie. Może to spowodować poważne uszkodzenie zbiornika.

Nieumyślne napełnienie zbiornika soli detergentem do zmywarek w proszku lub w płynie grozi uszkodzeniem układu zmiękczania wody. Przed napełnieniem zbiornika soli należy upewnić się, że wybrano właściwe opakowanie soli do zmywarek.

Należy używać wyłącznie specjalnej, gruboziarnistej soli do zmywarek, ponieważ inne typy soli mogą zawierać nierozpuszczalne dodatki, które utrudnią funkcjonowanie układu zmiękczania wody.

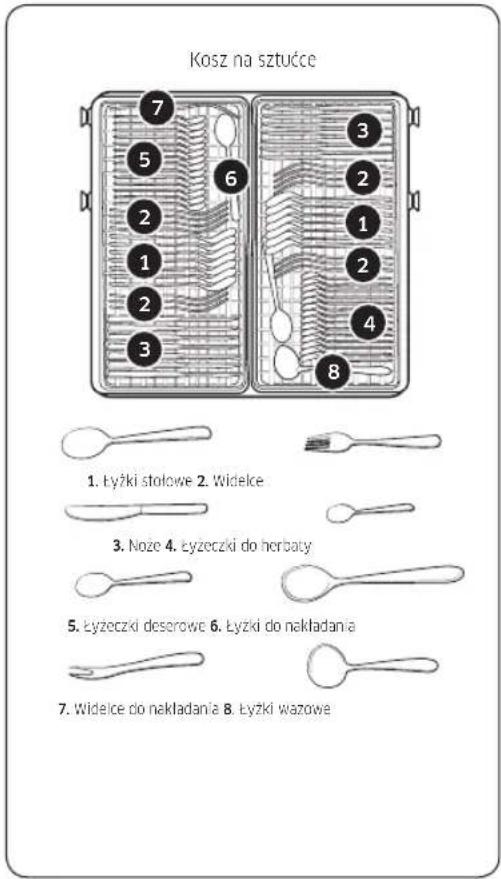

W przypadku urządzenia z koszem na sztućce (niektóre modele), umieszczenie sztućców w koszu rączkami do dołu zwiększa efektywność czyszczenia i suszenia. Noże, widelce itp. należy jednak ustawiać rączkami do góry, ponieważ zmniejsza to ryzyko urazu.

W zmywarce nie należy umieszczac plastikowych przedmiotów nienadających się do mycia w gorącej wodzie, takich jak plastikowe opakowania, plastikowe sztućce lub naczynia. Wysoka temperatura wewnątrz zmywarki może spowodować ich roztopienie lub zniekształcenie.

W przypadku modeli z funkcją Delay Start (Opóźniony start) przed dodaniem detergentu sprawdź, czy dozownik jest suchy. W razie potrzeby należy wytrzeć go do sucha. Detergent wlany do wilgotnego dozownika spowoduje jego zatkanie i może nie zostać dokładnie rozproszony.

Noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je poziomo.

Polski8

Instrukcje dotyczące bezpieczeństwa dzieci

To urządzenie nie jest zabawką! Aby ograniczyć ryzyko odniesienia obrażeń, dzieci powinny być trzymane z dala od urządzenia. Nie wolno pozwalać im na zabawę wewnątrz lub w pobliżu zmywarki do naczyń, a także na obsługiwanie jej. Dzieci nie rozumieją związanych z tym zagrożeń. Należy ich pilnować za każdym razem, gdy pracujesz w kuchni. Istnieje niebezpieczeństwo, że dzieci zamkną się w zmywarce podczas zabawy.

Dzieci w wieku od 8 lat, osoby o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej, a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub jeżeli otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Starsze dzieci mogą korzystać ze zmywarki do naczyń wyłącznie jeśli otrzymały dokładne wyjaśnienia dotyczące jej obsługi i są w stanie obsługiwać urządzenie w bezpieczny sposób, ze świadomością wszystkich zagrożeń wynikających z nieprawidłowego użytkowania go.

DETERGENTY NALEŻY TRZYMAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!

Detergenty do zmywarek zawierają składniki drażniące i żrące, które w przypadku połknięcia mogą spowodować poparzenie jamy ustnej, nosa lub gardła, a także uniemożliwić oddychanie.

Dzieciom nie wolno przebywać w pobliżu otwartej zmywarki do naczyń, gdyż na obudowie mogą znajdować się pozostałości detergentu.

Jeśli dziecko połknie detergent lub dostania się on do jego układu oddechowego, należy natychmiast skontaktować się z lekarzem.

Zasady bezpieczeństwa

Instrukcje dotyczące montażu zmywarki

Przed montażem urządzenia należy sprawdzić, czy są jakiekolwiek uszkodzenia widoczne z zewnątrz. W żadnym wypadku nie wolno korzystać z uszkodzonego urządzenia. Uszkodzone urządzenie stanowi zagrożenie.

Zmywarka do naczyń musi być podłączona do źródła zasilania przy użyciu odpowiedniego gniazdka z przełącznikiem. Gniazdo musi być łatwo dostępne dla zamontowanej zmywarki do naczyń tak, aby można było odłączyć ją od źródła zasilania w dowolnym momencie. (Więcej informacji dostępnych jest w części „Przegląd zmywarki” na stronie 42).

Za zmywarką do naczyń nie może znajdować się żadne gniazdko. Dosunięcie zmywarki do naczyń do gniazdka może spowodować ryzyko przegrzania i pożaru.

Zmywarka do naczyń nie może być zamontowana pod płytą grzejną. Wysokie temperatury wytwarzane przez płytę grzejną mogą spowodować uszkodzenie zmywarki do naczyń. Z tego samego powodu urządzenie nie powinno być montowane w pobliżu otwartego okna lub sprzętu oddającego ciepło, takiego jak grzałki itp.

Zmywarki do naczyń nie należy podłączać do źródła zasilania do czasu zakończenia montażu i wyregułowania sprężyn drzwi.

Przed podłączeniem urządzenia należy upewnić się, że dane na tabliczce znamionowej (napięcie i pobór prądu) odpowiadają sieci elektrycznej. W razie wątpliwości należy skontaktować się z elektrykiem.

Bezpieczeństwo korzystania z tego urządzenia elektrycznego może zagwarantować wyłącznie stałe połączenie z odpowiednim systemem uziemienia. Kluczowe jest spełnienie podstawowych norm dotyczących bezpieczeństwa i regularna ich kontrola. W przypadku jakichkolwiek wątpliwości należy skontaktować się z elektrykiem.

Producent nie ponosi odpowiedzialności za konsekwencje niewłaściwego uziemienia (np. porażenie prądem).

Urządzenia nie należy podłącać do źródła zasilania za pośrednictwem listwy ani przedłużacza. Nie gwarantują one właściwego zabezpieczenia urządzenia (np. przed przegrzaniem).

Urządzenie może być montowane w środowiskach mobilnych (np. na okrętach) wyłącznie pod warunkiem przeprowadzenia oceny ryzyka przez odpowiednio wykwalifikowanego specjalistę.

Polski10

Plastikowa obudowa przyłącza wody zawiera element elektryczny. Nie wolno zanurzać jej w wodzie.

W wężu z zabezpieczeniem przed niekontrolowanym wypływem wody znajdują się przewody elektryczne. Węża doprowadzającego wodę nie wolno przecinać, nawet jeżeli jest zbyt długi.

Montaż, konserwacja i naprawy mogą być wykonywane jedynie przez wykwalifikowaną i kompetentną osobę, w całkowitej zgodzie z krajowymi i lokalnymi przepisami dotyczącymi bezpieczeństwa. Wykonywanie napraw i innych prac przez osoby niewykwalifikowane może stwarzać zagrożenie. Producent nie ponosi odpowiedzialności za nieautoryzowane prace.

Wbudowany układ uszczelniający stanowi zabezpieczenie przed uszkodzeniami spowodowanymi przez wodę, jeżeli spełnione są następujące warunki:

• Zmywarka do naczyń jest poprawnie zamontowana i podłączona.
• Zmywarka do naczyń jest właściwie konserwowana, a części wymieniane są gdy jest to potrzebne.
• Zawór odcinający jest zakręcony na czas dłuższej przerwy w eksploatacji urządzenia (np. podczas urlopu).
• Układ uszczelniający działa nawet wtedy, gdy urządzenie jest wyłączone. Musi ono jednak pozostawać podłączone do źródła zasilania.

Uszkodzone urządzenie stanowi zagrożenie. W przypadku uszkodzenia urządzenia należy odłączyć je od źródła zasilania i skontaktować się ze sprzedawcą lub serwisem.

Nieautoryzowane naprawy grożą nieprzewidywalnymi zagrożeniami dla użytkownika, za które producent nie ponosi odpowiedzialności. Naprawy powinny być wykonywane wyłącznie przez autoryzowanego pracownika serwisu.

Wadliwe elementy należy zastępować wyłącznie oryginalnymi częściami zamiennymi. Montaż wyłącznie takich części stanowi gwarancję bezpiecznej eksploatacji urządzenia.

Przed rozpoczęciem prac konserwacyjnych należy zawsze odłączać urządzenie od źródła zasilania (poprzez wyłączenie gniazda i wyjęcie wtyczki).

Jeżeli kabel podłączeniowy jest uszkodzony, musi zostać zastąpiony specjalnym kablem dostarczonym przez producenta. Ze względów bezpieczeństwa, jego montaż może zostać przeprowadzony wyłącznie w serwisie lub przez autoryzowanego pracownika serwisu.

W krajach narażonych na plagi karaluchów lub innych szkodników należy zwracać szczególną uwagę na utrzymywanie urządzenia i jego otoczenia w czystości przez cały czas. Gwarancja nie obejmuje żadnych uszkodzeń spowodowanych przez karaluchy lub inne szkodniki.

Zasady bezpieczeństwa

W przypadku awarii lub podczas czyszczenia urządzenia izolacja elektryczna jest całkowita tylko wtedy, gdy:

• urządzenie jest odłączone od gniazda, a wtyczka jest wyciągnięta,
• urządzenie jest wyłączone z sieci,
• bezpiecznik sieciowy jest wyłączony,
• bezpiecznik gwintowy jest zdemontowany (kraje, w których jest stosowany).

W urządzeniu nie wolno wprowadzać żadnych modyfikacji bez zgody producenta.

Nie wolno otwierać obudowy urządzenia. Ingerencja w połączenia i części elektryczne oraz części mechaniczne jest bardzo niebezpieczna i grozi nieprawidłowości w działaniu oraz porażeniem prądem.

Naprawy urządzenia podczas okresu gwarancji mogą być wykonywane wyłącznie przez pracownika serwisu autoryzowanego przez producenta. W przeciwnym razie gwarancja straci ważność.

Podczas montażu produktu upewnij się, że dostępna jest odpowiednia ilość miejsca ze wszystkich stron, umożliwiająca poprawną wentylację. Jeśli przestrzeń między urządzeniem a zlewem nie jest wystarczająca, może to spowodować uszkodzenie zlewu lub pojawienie się pleśni.

Ustawienie poziomu twardości wody wybrane w zmywarce musi być odpowiednie dla miejsca zamieszkania. (Więcej informacji dostępnych jest w części „Zbiornik soli” na stronie 53).

Na stronie www.samsung.com/support można znaleźć więcej informacji na temat materiałów i napraw.

Polski12-

Montaż

Zawartość zestawu

Należy upewnić się, że w opakowaniu produktu znajdują się wszystkie elementy. W przypadku pytań dotyczących zmywarki lub jej części należy skontaktować się z lokalnym centrum obsługi klienta firmy Samsung lub ze sklepem. Rzeczywisty wygląd zmywarki może się różnić w zależności od modelu i kraju.

PRZESTROGA

Po rozpakowaniu zmywarki ze względów bezpieczeństwa opakowanie należy trzymać z dala od dzieci.

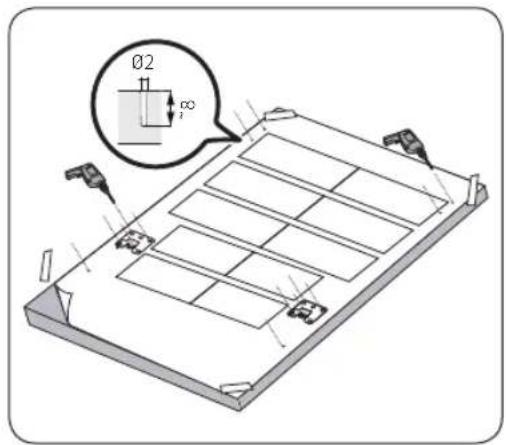

Modele FBI (do całkowitej zabudowy, DW60A80**BB)

Górny wspornik(2 szt.)	Śruby ∅4 X 14(10 szt.)	Naklejka ochronna przed kondensacją(1 szt.)	Plastikowe zaślepki(2 szt.)
			[GGGH]
Śruby ∅3,5 X 45(4 szt.)	Śruby ∅3,5 X 16(2 szt.)	Wsporniki drzwiczek(2 szt.)	Wysokie nóżki (3 szt.)

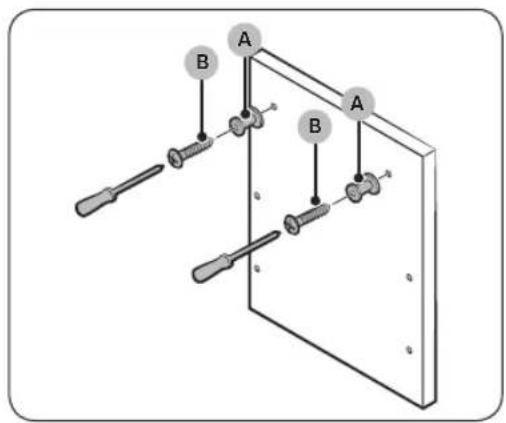

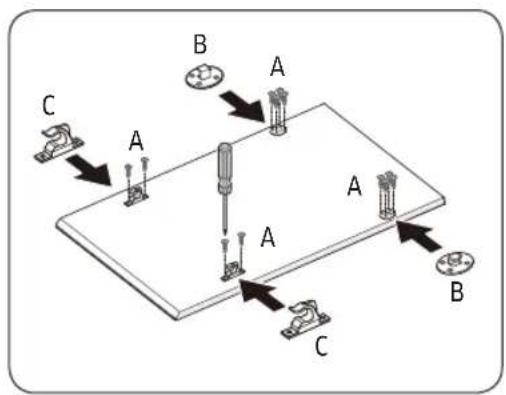

Uchwyty do paneli niestandardowych(mocowania paneli drewnianych, 2 szt.)	Śruby ∅3,5 X 25(2 szt.)	Śruby ∅3,9 X 13(4 szt.)	Górna listwa boczna(1 szt.)(DW60A804***, DW60A805***)

Polski 13

Montaż

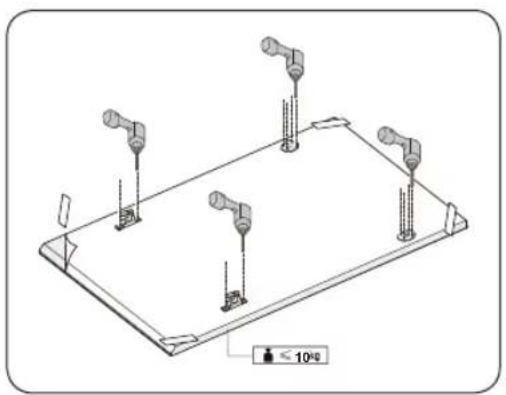

Modele FBI (wysuwane, DW60A80\*\*IB)

Górny wspornik (2 szt.) Śruby ∅4 X 14 (14 szt.) Naklejka ochronna przed kondensacją (1 szt.)

Plastikowe zaślepki (2 szt.)

Uchwyt paneli niestandardowych (2 szt.)

Śruby 03,5 X 16 (2 szt.) Wysokie nożki (3 szt.) Uchwyt paneli niestandardowych (2 szt.)

Śruby ∅3,9 X 13 (4 szt.) Górna listwa boczna

(1 szt.)

(DW60A804***

DW60A805 ^***

Modele BU (do montażu pod blatem, DW60A80\*\*U\*)

Uchwyty górne (2 szt.) Śruby 04 X 14 (2 szt.) Wysokie nóżki (3 szt.) Śruby 03,5 X 16 (2 szt.)

Uchwyty odkopnika (2 szt.)

Odkopnik Plastikowe zaślepki

(2 szt.)

Śruby odkopnika (4 szt.)

Zaślepki odkopnika (4 szt.)

Naklejka ochronna (1 szt.)

Śruby ∅3,9 X 13 (4 szt.) Górna listwa boczna

(1 szt.)

(DW60A804 ^*** ,

DW60A805***)

Polski14

Zestaw instalacyjny (niedostarczony)

Zacisk węża

Wymagane narzędzia (niedostarczone)

Okulary ochronne Rękawice Latarka Klucz (22 mm) do

przedniej stopki

Śrubokręt Torx T15 Kombinerki Szczypce Miarka zwijana

Ołówek Śrubokręt krzyżowy Śrubokręt płaski Nóż

Poziom Otwornica

(80-100 mm)

Szczypce do zaciskania

Montaż

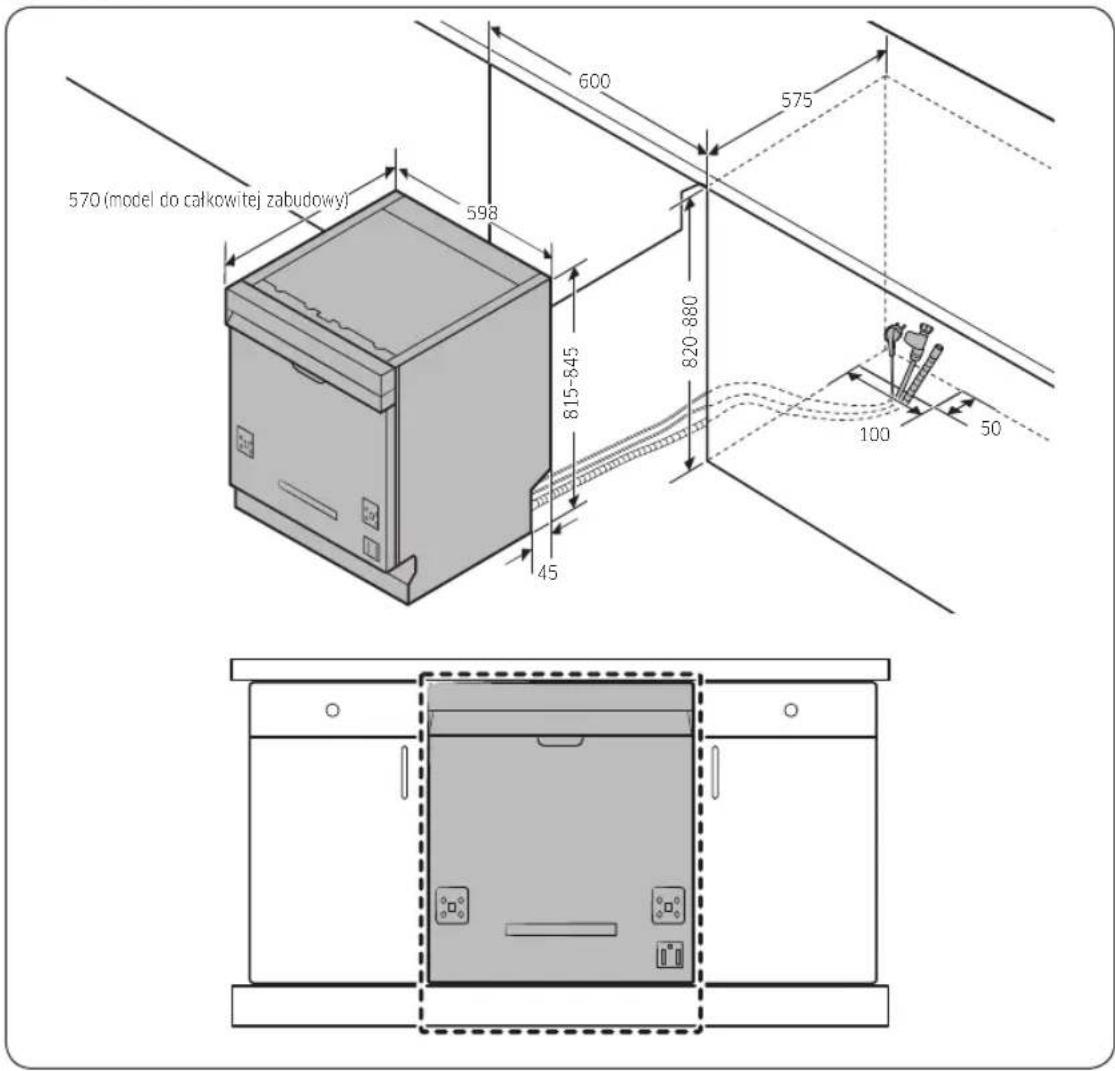

Wymogi dotyczące montażu

Aby zapobiec ryzyku pożaru, porażenia prądem elektrycznym lub obrażeń ciała, wszystkie prace związane z przewodami i uziemieniem muszą zostać wykonane przez wykwalifikowanego technika.

Zasilanie

• Osobny obwód rozgałęzieniowy 220-240 V \~, 50 Hz przeznaczony wyłącznie dla zmywarki.
• Gniazdko zasilające o natężeniu do 16 A (maksymalne natężenie prądu w tej zmywarce wynosi 11 A)

OSTRZEŻENIE

• Nie używać przedłużacza.
• Należy korzystać wyłącznie z przewodu zasilającego dołączonego do zmywarki do naczyń.
• Po zakończeniu montażu należy się upewnić, że wtyczka zasilania nie jest wygięta ani uszkodzona.

Uziemienie

W celu zapewnienia trwałego uziemienia zmywarka musi być odpowiednio uziemiona do uziemionego metalu lub stałego układu przewodów. Przewód uziemienia należy prowadzić wraz z przewodami obwodów, a następnie podłączyć do złącza uziemienia zmywarki.

OSTRZEŻENIE

• Przewodu uziemiającego nie należy łączyć z plastikowym przewodem sanitarnym, rurami gazowymi lub rurami z gorącą wodą. Nieprawidłowe podłączenie uziemienia grozi porażeniem prądem.
• Nie wolno modyfikować wtyczki zasilania dołączonej do zmywarki. Jeżeli wtyczka nie pasuje do gniazdka, należy zlecić zamontowanie odpowiedniego gniazdka elektrykowi.

Dopływ wody

• Wąż doprowadzający wodę musi wytrzymywać ciśnienie wody w zakresie od 0,04 do 1 MPa.
• Temperatura wody musi być niższa niż 60 °C.
• Kran musi być wyposażony w zawór odcinający z gwintem męskim 3/4".

Aby zmniejszyć ryzyko wystąpienia przecieków:

• Upewnić się, że krany są łatwo dostępne.
• Zakręcać kran, gdy zmywarka do naczyń nie jest używana.
• Regularnie sprawdzać wszystkie złączki węży wodnych pod kątem przecieków.
• Aby zatrzymać dowolny przeciek, uszczelnić przyłącze dopływu wody za pomocą taśmy teflonowej lub środka uszczelniającego.

Zabezpieczenie przed niekontrolowanym wypływem wody (Aqua Stop)

Aqua Stop to element elektryczny, którego celem jest zapobieganiem wypływom wody. Element Aqua Stop jest podłączany do węża doprowadzającego wodę i automatycznie zatrzymuje przepływ w przypadku uszkodzenia węża.

PRZESTROGA

• Należy zachować ostrożność przy obsłudze zabezpieczenia przed niekontrolowanym wypływem wody.
• Węża doprowadzającego wodę, który jest podłączony do zabezpieczenia, nie należy skręcać ani załamywać. W przypadku uszkodzenia zabezpieczenia przed niekontrolowanym wypływem wody należy natychmiast zakręcić krany i odłączyć wtyczkę zasilania. Następnie należy skontaktować się z centrum obsługi klienta firmy Samsung lub wykwalifikowanym technikiem.

Polski16

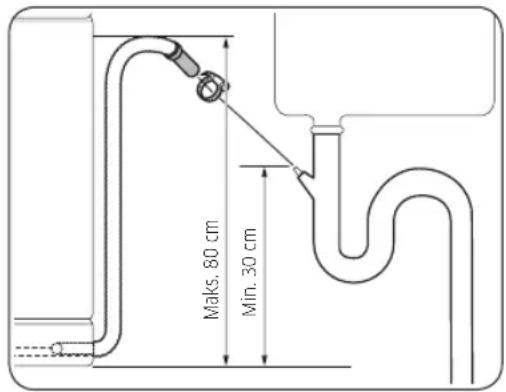

Odpływ

W przypadku używania odpływu wyłącznie do obsługi zmywarki wąż odpływowy należy podłączyć do odpływu znajdującego się od 30 cm do 70 cm nad ziemią. Podłączenie węża odpływowego do odpływu znajdującego na wysokości powyżej 80 cm nad ziemią może sprawić, że woda będzie cofać się do zmywarki.

Podłoga

Ze względów bezpieczeństwa zmywarkę należy zamontować na solidnym podłożu. Drewniane podłogi mogą wymagać wzmocnienia w celu ograniczenia drgań. Należy unikać montażu na dywanach i miękkich posadzkach. Dywany oraz miękkie posadzki mogą powodować drgania i niewielkie przemieszczenia zmywarki podczas pracy.

OSTRZEŻENIE

Nie wolno montować zmywarki na konstrukcji bez mocnej podpory.

Temperatura otoczenia

Zmywarki nie należy umieszczać w miejscach, gdzie występują temperatury ujemne. W zaworze wodnym, pompie i wężu zmywarki zawsze znajduje się pewna ilość wody. Jeżeli woda zamarznie w zmywarce lub przewodach, może dojść do uszkodzenia urządzenia lub jego części.

Próbne uruchomienie

Po zamontowaniu zmywarki należy uruchomić program Szybki, aby sprawdzić poprawność montażu.

Montaż

Montaż krok po kroku

Proces montażu może różnic się w zależności od modelu.

KROK 1 Wybór miejsca

Należy wybrać miejsce, które spełnia poniższe kryteria.

• Konieczne jest ustawienie urządzenia na wytrzymałej podłodze, zdolnej do utrzymania wagi urządzenia.
• Zmywarkę należy umieścić w pobliżu zlewu. Musi mieć łatwy dostęp do dopływu i odpływu wody, a także do gniazdka elektrycznego.
• Urządzenie musi być ustawione tak, by wkładanie naczyń nie było utrudnione.
• Konieczne jest umieszczenie zmywarki w sposób umożliwiający łatwe otwarcie drzwiczek i zapewnienie wystarczającego odstępu między bokami zmywarki a bokami szafki.
• Z tyłu urządzenia nie może być żadnych przeszkód.

Montaż w nowym miejscu

Jeśli zmywarka jest instalowana w nowym miejscu, przed zamontowaniem urządzenia należy postępować zgodnie z następującymi instrukcjami.

1. Użyj otwornicy i w przedstawiony sposób wytnij w bocznej części szafki otwór zapewniający dostęp do zlewu (A).
2. Jeżeli podstawa szafki zlewowej znajduje się nad ziemią i wyżej, niż przyłącza zmywarki, należy wykonać otwory w podstawie wewnątrz szafki oraz jej ścianie bocznej (B).

UWAGA

• Jeśli wymieniasz starą zmywarkę, sprawdź istniejące połączenia pod kątem zgodności z nową zmywarką i wymień je w razie potrzeby.
• W zależności od umiejscowienia gniazdka elektrycznego konieczne może być wycięcie otworu w innej ściance szafki.

Polski18

Wymiary szafki

570 (model do całkowitej zabudowy) 600 575 598 815-845 820-880 45 100 50

UWAGA

Upewnij się, że odległość między podłożem i spodem blatu przekracza 850 mm. W takim przypadku zamontuj wysoką nożkę dołączoną do zestawu montażowego. Szczegółowe instrukcje zawiera kolejna sekcja. Jeśli odległość wynosi mniej niż 850 mm od podłoża, przejdź do KROKU 3.

Montaż

KROK 2 Mocowanie nóżki (oprócz wersji wolnostojącej)

Jeśli odległość między podłożem a dolną częścią blatu roboczego przekracza 850 mm, przed rozpoczęciem montażu wsuń nóżkę do otworu w dolnej części zmywarki.

850 ~

1. Położ zmywarkę na tylnej ściance.

⚠️ PRZESTROGA

Nie wolno kłaść zmywarki na boku. Może to spowodować wyciek wody.

1. Znajdź w zestawie montażowym nóżkę i wsuń ją do otworu w dolnej części zmywarki, jak pokazano na rysunku.

KROK 3 Sprawdzanie dopływu wody

• Ciśnienie doprowadzanej wody musi wynosić od 0,04 a 1,0 MPa.
• Temperatura wody nie może przekraczać 60 °C. Woda o temperaturze powyżej 60 °C może spowodować nieprawidłowe działanie zmywarki.
• Przed podłączeniem dopływu wody do zmywarki upewnij się, że zawór dopływu wody jest zamknięty.

Polski20

KROK 4 Rozmieszczenie węży

1. Oczyć spód górnej części szafki.

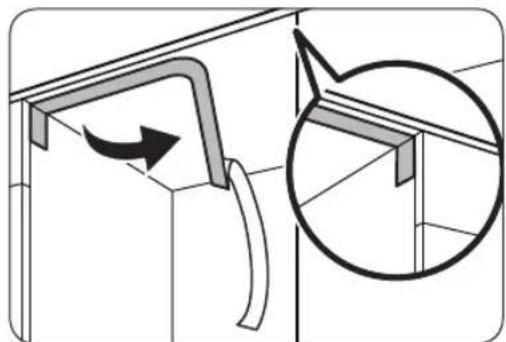

1. Przymocuj naklejkę ochronną w sposób przedstawiony na ilustracji.

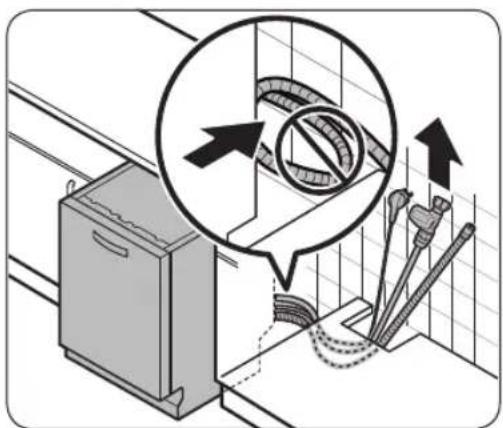

1. Przeprowadź wtyczkę przewodu zasilającego, wąż doprowadzający wodę i wąż spustowy przez otwór w zlewie.

⚠️ PRZESTROGA

• Należy uważać, aby nie nadaepnąć na przewód zasilania ani go nie zapętlić.
• Nie zdejmuj brązowego papieru z tyłu zmywarki. Papier zapewnia czystość tylnej strony przy ścianie.

Montaż

KROK 5 Montaż panelu niestandardowego (dotyczy modeli do całkowitej zabudowy)

Modele FBI (do całkowitej zabudowy, DW60A80\*\*BB)

Ø2 ∞ i

1. Umieść szablon montażu z tyłu panelu niestandardowego i przymocuj go tymczasowo przezroczystą taśmą klejacą. Pamiętaj, że tylna strona panelu niestandardowego zostanie przymocowana do drzwiczek zmywarki.

⚠️ PRZESTROGA

• Górną krawędź panelu niestandardowego należy wyrównać z górną krawędzią szablonu montażu.
• Użyj panelu niestandardowego o wadze 3-7 kg.
• Oznacz 14 punktów umieszczonych na szablonie montażu.
• Zdejmij szablon montażu, a następnie dokręć uchwyty panelu niestandardowego (A) 2 śrubami (B, ∅3,5 X 25) w sposób pokazany na rysunku.

A B A B A

Polski22-

1. Dokręć wspornik drzwiczek (C) za pomocą 8 śrub (D, ∅4 X 14), jak pokazano na rysunku.

2. Wsuń wsporniki drzwiczek (C) na niestandardowym panelu do otworów (E) w drzwiczkach zmywarki, aby zamocować panel niestandardowy.

3. Przytrzymaj panel niestandardowy, przymocuj go do drzwiczek i wsuń uchwyty panelu niestandardowego (A) do odpowiednich otworów(F), jak przedstawiono na rysunku.
4. Przesuń panel niestandardowy w dół, aby go zamocować.

⚠️ PRZESTROGA

Panel niestandardowy nie może wystawać na więcej niż 30 mm poza górną część zmywarki.

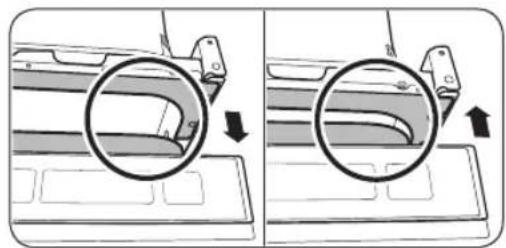

1. Poziom sprężyny można ustawić, kiedy drzwiczki są otwarte pod kątem około 30 stopni. Drzwiczki powinny utrzymywać swoje położenie i nie powinny samoczynnie opadać.

PRZESTROGA

• Nie należy ustawiać poziomu sprężyny, kiedy drzwiczki są całkowicie otwarte.
• Jeżeli panel niestandardowy wazy więcej niż 7 kg, drzwiczki mogą samoczynnie opadać.
• Nie zaleca się stosowania paneli niestandardowych ważących ponad 7 kg.

Montaż

Montañ

1. Otwórz drzwiczki zmywarki i wykręć 4 śruby.

⚠️ PRZESTROGA

Podczas otwierania drzwiczek należy zachować ostrożność. Drzwiczki mogą niespodziewanie otworzyć się lub zamknąć, jeśli nie ustawiono właściwie poziomu sprężyny. Może to spowodować obrażenia ciała.

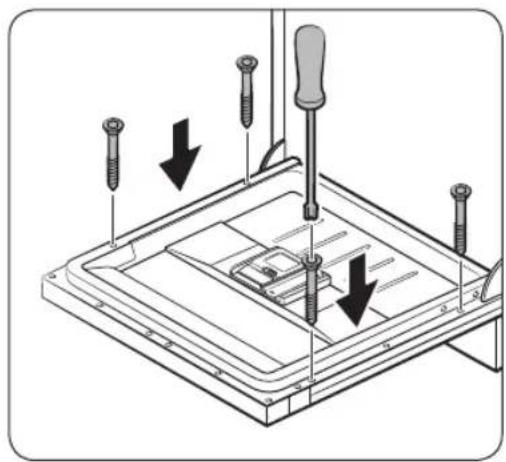

1. Zamocuj panel niestandardowy do drzwiczek, dokręcając 4 śruby (3,5 X 45).

Polski24

Modele FBI (do całkowitej zabudowy wysuwane, DW60A80\*\*IB)

Ten model zmywarki jest wyposażony w system automatycznego wyważenia w drzwiach. Ma wbudowany wysuwany zawias, który umożliwia montaż w kuchni bez cokołu lub nad niewielką szafką. Wysokość panelu niestandardowego (A) może wynosić od 670 mm do maksymalnie 800 mm w zależności od warunków instalacji. Masa panelu niestandardowego nie może przekraczać 10 kg. Sprawdź w tabeli wysokość (C) w odniesieniu do wysokości szafki (B), a następnie określ wysokość panelu niestandardowego.

A 598 mm B C Min. 20

A B C
670-800 mm	820 mm 20-150 mm
	850 mm 50-180 mm
	880 mm 80-210 mm

1. Umieść szablon montażu z tyłu panelu niestandardowego i przymocuj go tymczasowo przezroczystą taśmą klejąca. Pamiętaj, że tylna strona panelu niestandardowego zostanie przymocowana do drzwiczek zmywarki.
2. Oznacz 4 punkty umieszczone na szablonie montażu.

UWAGA

Wysokość panelu niestandardowego może wynosić od 670 mm do 800 mm w zależności od warunków instalacji.

PRZESTROGA

Masa panelu niestandardowego nie może przekraczać 10 kg.

Montaż

Montaż

A B C A A A B C

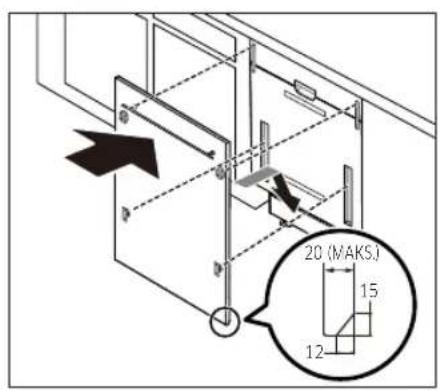

1. Zdejmij szablon montażu, a następnie dokręć uchwyty panelu niestandardowego (B), (C) przy użyciu 12 śrub (A) w sposób pokazany na rysunku.

20 (MAKS.) 15 12

1. Przytrzymaj panel niestandardowy, przymocuj go do drzwiczek i wsuń uchwyty panelu niestandardowego do odpowiednich otworów w drzwiczkach.

Użyj panelu niestandardowego o wadze 4-10 kg. Upewnij się, że listwa przypodłogowa nie przeszkadza w pełnym otwieraniu i zamykaniu drzwiczek zmywarki.

Polski26

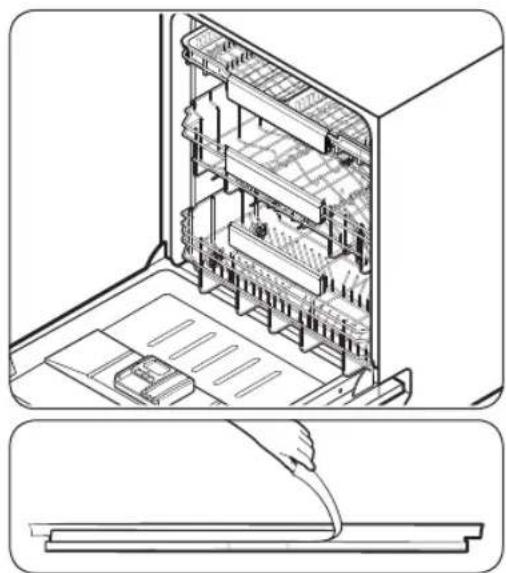

KROK 6 Montaż listwy

W celu redukcji hałasu można użyć listwy.

1. Aby zamontować górną listwę boczną, należy usunąć warstwę ochronną z dwustronnej taśmy klejącej z tyłu listwy.

2. Wsuń część listwy w kształcie haka do tylnej części górnego uchwytu wewnętrznego.

3. W czterech otworach umieść dostarczone śruby i dokręć je.

Montaż

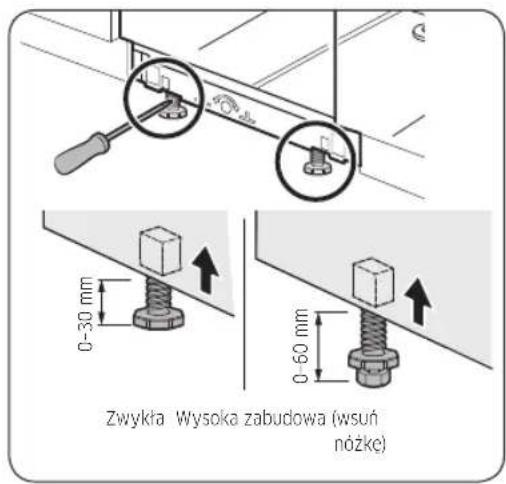

KROK 7 Poziomowanie zmywarki

Zwykła Wysoka zabudowa (wsuń nożkę)

Sprawdź wypoziomowanie od przodu do tyłu Sprawdź wypoziomowanie od boku do boku

Można dostosować wysokość zmywarki, aby ją wypoziomować. Należy pamiętać, że podczas tych czynności zmywarka jest wsunięta do połowy.

1. Użyj poziomicy, aby sprawdzić wypoziomowanie zmywarki.
2. Aby wyregulować wysokość z przodu, użyj śrubokręta płaskiego (-).
3. Aby zmniejszyć wysokość, obróć nóżkę w lewo.

4. Aby zwiększyć wysokość, obróć nóżkę w prawo.

5. Aby dostosować wysokość tylnej części, wsuń śrubokręt krzyżowy w środek spodu zmywarki.

6. Aby zmniejszyć wysokość, obróć śrubokręt w prawo.
7. Aby zwiększyć wysokość, obróć śrubokręt w lewo.
8. Położ poziomicę na drzwiczkach i prowadnicy kosza wewnątrz zmywarki w sposób pokazany na rysunku i sprawdź, czy zmywarka jest prawidłowo wypoziomowana.

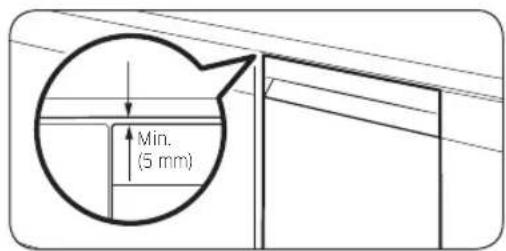

Min. (5 mm)

1. Zostaw co najmniej 5 mm przestrzeni pomiędzy górną częścią urządzenia a dolną częścią blatu.
2. Po zakończeniu poziomowania sprawdź, czy drzwi otwierają się i zamykają prawidłowo.

Montaż

KROK 8 Zabezpieczenie zmywarki

Można użyć uchwytów w celu przymocowania zmywarki do blatu. Można także wywiercić otwory boczne w celu zamocowania zmywarki do bocznych ścianek szafki.

Do blatu przy użyciu uchwytów

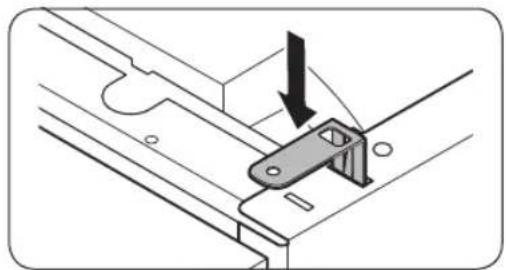

1. Wsuń dostarczone uchwyty do górnych przednich otworów zmywarki w sposób przedstawiony na ilustracji.

1. Wsuń zmywarkę całkowicie na miejsce pod blatem.

1. Dokręć 2 śruby (∅4 X 14), aby zamocować uchwyty.

UWAGA

Po zamontowaniu zmywarki do blatu niektóre śruby pozostają niewykorzystane. Można po prostu wyrzucić te śruby lub użyć ich do przymocowania bocznych ścianek zmywarki do szafki.

1. Podłącz wąż dopływu wody, ale nie odkręcaj kranu do czasu zakończenia montażu.

Polski30

Do ścianek bocznych

Jeśli plastikowe zaślepki nie są założone, woda może przeciekać i spowodować pożar lub porażenie prądem.

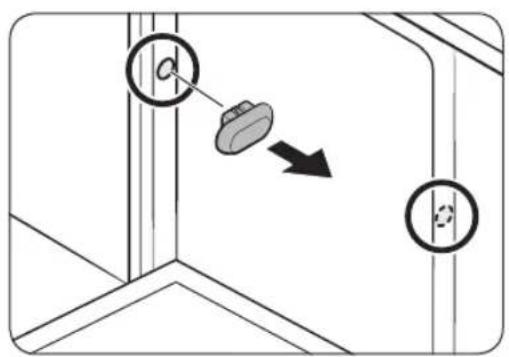

1. Zdejmij plastikowe zaślepki.

2. Dokreć 2 śruby (03,5 × 16) do 2 miejsc (są oznaczone na ilustracji).

3. Włóż dostarczone plastikowe zaślepki do 2 miejsc, w których są przykręcone śruby.
4. Podłącz wąż dopływu wody, ale nie odkręcaj kranu do czasu zakończenia montażu.

Montaż

KROK 9 Podłączanie węża odpływowego

Maks. 80 cm Min. 30 cm

1. Podłącz wąż odpływowy do wylotu.

PRZESTROGA

• Montaż należy przeprowadzić w odpowiedni sposób, aby podczas pracy urządzenia wąż odpływowy nie wysunął się z wylotu.
• Kabel zasilający oraz węże dopływu i odpływu wody nie mogą być zapętlone ani zgięte.

KROK 10 Sprawdzenie działania

1. Usuń całość piany i papierowego opakowania oraz niepotrzebne części z wnętrza zmywarki.
2. Włącz bezpiecznik.
3. Otwórz zawór dopływu wody do zmywarki.
4. Podłącz do zasilania i włącz zmywarkę. Wybierz i uruchom program Szybki.
5. Sprawdź, czy zmywarka włącza się prawidłowo i czy podczas pracy zmywarki nie dochodzi do wycieku wody. Pamiętaj o sprawdzeniu, czy wycieki wody nie występują po obydwu stronach węża doprowadzającego wodę i złącza węża odpływowego.

Polski32-

Listwa przypodłogowa

Listwę przypodłogową można zamocować zgodnie z wymaganiami modelu i warunkami montażu.

Listwa przypodłogowa

1. Wsuń listwę przypodłogową do dolnej części zmywarki.
2. Otwórz drzwiczki zmywarki i narysuj linię na listwie przypodłogowej na wysokości, na której przeszkadza w otwieraniu i zamykaniu drzwiczek.

1. Przytnij listwę przypodłogową piłą na wysokości linii.

1. Przymocuj listwę przypodłogową do dolnej części zmywarki. Upewnij się, że listwa przypodłogowa nie przeszkadza w otwieraniu i zamykaniu drzwiczek zmywarki.

Montaż

Przycięta wstępnie listwa przypodłogowa (seria DW60A80\*\*U)

Montáz

1. Wsuń dostarczone uchwyty do dolnej części zmywarki. Obróć je w odpowiednie miejsce.
2. Ilustracja po lewej stronie przedstawia poprawną kolejność mocowania i umiejscowienie uchwytów.

545,4

1. Wsuń przyciętą wstępnie listwę przypodłogową najpierw do uchwytów, a następnie dokręć śruby, aby zamocować listwę. Sprawdź umiejscowienie uchwytów zgodnie z ilustracją po lewej stronie.

PRZESTROGA

Upewnij się, że listwa przypodłogowa nie przeszkadza w otwieraniu i zamykaniu drzwiczek zmywarki.

1. Wsuń listwę przypodłogową do uchwytów w dolnej części zmywarki w sposób przedstawiony na ilustracji.

Polski34-

Kontrolka (seria DW60A80\*\*BB, DW60A80\*\*IB)

Stan operacyjny zmywarki można ustalić, sprawdzając kontrolkę.

Kontrolka

W czasie pracy zmywarki kontrolka świeci się, a światło skierowane jest w stronę podłogi. W ten sposób kontrolka informuje o pracy urządzenia.

Należy sprawdzić, czy kontrolka nie jest przysłonięta gumą.

• Kontrolka musi znajdować się pomiędzy gumą a zewnętrznymi drzwiczkami.
• Jeżeli guma zasłania kontrolkę, jej światło nie będzie widoczne.

Jeśli chcesz zamontować odkopnik, wykonaj następujące czynności.

1. Wsuń dostarczone uchwyty do dolnej części zmywarki. Obróć je w odpowiednie miejsce.
2. Ilustracja po lewej stronie przedstawia poprawną kolejność mocowania i umiejscowienie uchwytów.
3. Zainstaluj najpierw odkopnik w uchwytach, a następnie dokręć 4 śruby i nakrętki, aby przymocować odkopnik.

UWAGA

W przypadku podniesienia zmywarki przez regulację nożki odkopnik należy skierować w dół, aby zmieścił się na dole.
3. Wsuń odkopnik w uchwyty w dolnej części zmywarki w sposób przedstawiony na ilustracji.

⚠️ PRZESTROGA

Upewnij się, że odkopnik nie przeszkadza w otwieraniu i zamykaniu drzwiczek zmywarki.

Aplikacja SmartThings (dotyczy tylko niektórych modeli)

Łączność Wi-Fi

W smartfonie wybierz opcję Ustawienia i ustanów połączenie z domową siecią Wi-Fi.

Pobieranie

W sklepie z aplikacjami (Google Play Store, Apple App Store, Samsung Galaxy Apps) znajdź aplikację SmartThings, korzystając z hasła wyszukiwania „SmartThings”. Pobierz i zainstaluj aplikację na swoim urządzeniu.

Logowanie

Musez najpierw zalogować się do aplikacji SmartThings za pomocą swojego konta Samsung. Aby utworzyć nowe konto Samsung, postępuj zgodnie z instrukcjami wyświetlanymi w aplikacji. Do utworzenia konta nie jest potrzebna żadna oddzielna aplikacja.

UWAGA

Jeśli masz konto Samsung, użyj go, aby się zalogować. Zarejestrowany użytkownik smartfona firmy Samsung zostanie zalogowany automatycznie.

Wyłączenie łączności Wi-Fi

Aby ręcznie wyłączyć połączenie z siecią Wi-Fi, równocześnie naciśnij i przytrzymaj przez 3 sekundy „przycisk zwiększania prędkości” i „przycisk inteligentnego sterowania”.

Rejestracja urządzenia w aplikacji SmartThings

1. Upewnij się, że smartfon jest połączony z siecią bezprzewodową.
2. Wybierz uruchomienie aplikacji SmartThings na smartfonie.
3. Gdy zostanie wyświetlony komunikat „A new device is found. (Znaleziono nowe urządzenie.)", naciśnij przycisk Add (Dodaj).
4. Jeśli nie pojawi się żaden komunikat, naciśnij przycisk + i wybierz zmywarkę na liście dostępnych urządzeń. Jeśli urządzenia nie ma na liście, wybierz kolejno opcje Device Type (Typ urządzenia) > Specific Device Model (Konkretny model urządzenia), a następnie ręcznie dodaj zmywarkę.
5. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby nawiązać połączenie ze zmywarką.
6. Po zakończeniu tego procesu zmywarka pojawi się na liście urządzeń w aplikacji SmartThings.
7. Użytkownik urządzenia iPhone w celu uzyskania dostępu do aplikacji SmartThings musi zeskanować kod QR lub wprowadzić numer seryjny podany poniżej kodu QR.

Montaż

Aplikacja zmywarki

Zintegrowane sterowanie: Możesz monitorować zmywarkę i sterować nią zarówno w domu, jak poza nim.

• W aplikacji SmartThings wybierz ikonę zmywarki. Nastąpi wyświetlenie strony zmywarki.
• Sprawdź stan działania lub powiadomienia dotyczące zmywarki. Możesz też w razie potrzeby zmieniać opcje i ustawienia.

UWAGA

• To urządzenie zostało zaprojektowane wyłącznie do użytku w gospodarstwie domowym (klasa B) i może być używane we wszystkich obszarach mieszkalnych.
• To urządzenie może powodować zakłócenia łączności bezprzewodowej i ani producent ani instalator tego urządzenia nie może zapewnić środków zabezpieczających jakiegokolwiek rodzaju.
• Zalecanymi metodami szyfrowania są WPA/TKIP i WPA2/AES. Nowo opracowane protokoły Wi-Fi lub niezatwierdzone protokoły Wi-Fi nie są obsługiwane.
• Na czułość odbioru sieci bezprzewodowej mogą wpływać otaczające środowiska bezprzewodowe.
• Jeśli dostawca Internetu zarejestrował adres MAC komputera lub moduł modemu do ciągłego użytku, zmywarka firmy Samsung nie będzie mogła połączyć się z Internetem. W takim przypadku skontaktuj się ze swoim dostawcą Internetu.
• Zapora internetowa może przerywać połączenie internetowe. W takim przypadku skontaktuj się ze swoim dostawcą Internetu.
• Jeśli awarii Internetu nie można usunąć po zastosowaniu się do środków podanych przez dostawcę Internetu, skontaktuj się z lokalnym sprzedawcą lub centrum serwisowym firmy Samsung.
• Aby zainstalować routery przewodowe i bezprzewodowe, zapoznaj się z instrukcją użytkownika używanego routera.
• Zmywarka firmy Samsung obsługuje tylko protokoły Wi-Fi 2,4 GHz.
• Zmywarka firmy Samsung obsługuje protokoty IEEE802.11 b/g/n (2,4 GHz), Soft-AP. (Zalecany jest protokół IEEE802.11n).
• Niezatwierdzony router przewodowy/bezprzewodowy może nie mieć możliwości połączenia się ze zmywarką firmy Samsung.
• Aplikacja SmartThings jest dostępna na urządzeniach innych firm z systemem operacyjnym Android 6.0 (Marshmallow) lub nowszym, urządzeniach firmy Samsung z systemem operacyjnym Android 5.0 (Lollipop) lub nowszym oraz urządzeniach iOS z systemem iOS 10.0 lub nowszym (w przypadku urządzeń iPhone musi być to model iPhone 6 lub nowszy). Aplikacja jest zoptymalizowana pod kątem smartfonów firmy Samsung (z serii Galaxy S i Note).
• Niefóre funkcje aplikacji mogą działać inaczej na urządzeniach innych firm.
• Aplikacja może ulec zmianie bez powiadomienia w celu poprawy wydajności.
• Ponadto kolejne aktualizacje aplikacji lub funkcji aplikacji mogą zostać zatrzymane ze względów użytkowych lub bezpieczeństwa, nawet jeżeli aktualizacje są obecnie obsługiwane przez system operacyjny.
• Urządzenie wykorzystuje niezharmonizowaną częstotliwość i jest przeznaczone do użytku we wszystkich krajach europejskich. Sieć WLAN może być obsługiwana w UE bez żadnych ograniczeń w pomieszczeniach, jednak we Francji nie można z niej korzystać na zewnątrz budynków.
• Istnieje możliwość łatwego zainstalowania aplikacji SmartThings lub korzystania z produktu za pośrednictwem smartfona poprzez zeskanowanie kodu QR, który znajduje się na dołączonej etykiecie.

Polski38

• Niniejszym firma Samsung Electronics deklaruje, że to urządzenie radiowe jest zgodne z Dyrektywą 2014/53/UE. Pełna treść deklaracji zgodności UE jest dostępna pod następującym adresem internetowym: Oficjalną Deklarację zgodności można znaleźć na stronie http://www.samsung.com; należy wybrać kolejno opcje Support (Wsparcie) > Search Product Support (Szukaj) i wprowadzić nazwę modelu.
• Całkowite zużycie energii w trybie gotowości wynosi 2,0 W; w tym czasie wszystkie porty sieciowe są aktywne.
• Dane określone zgodnie z normą EN 50564 i rozporządzeniem (WE) nr 1275/2008

Wi-Fi
Zakres częstotliwości Moc nadajnika (maks.)
Od 2412 MHz do 2472 MHz 20 dBm

SmartThings

Kategoria Punkt	kontrolny Opis
Monitorowanie	Stan zmywania	Możesz sprawdzić bieżący program i jego opcje oraz pozostały czas programu.
	Smart Control	Stan funkcji Smart Control jest wyświetlany dla zmywarki.
	Monitorowanie energii	Użyj tej funkcji do monitorowania stanu zużycia energii.
Sterowanie	Start/Pauza/Anuluj	Wybierz program i niezbędne opcje, a następnie wybierz funkcję Start/Pauza/Anuluj, aby rozpocząć działanie, czasowo je zatrzymać lub anulować bieżącą operację.
	Moje ulubione	Dodaj często używane programy i opcje do Moje ulubione do późniejszego wykorzystania.
	Opóźniony start	Ustaw opcję Opóźniony start, aby rozpocząć program o wyznaczonej godzinie (do 24 godzin).
Powiadomienie	Program został zakończony	Powiadamia o zakończeniu bieżącego programu.
	Detergent	Informuje o wyczerpaniu soli lub nabłyszczacza w zmywarce.

Montaż

WSN

1. Spособ uzyskania dostępu: naciśnij i przytrzymaj przycisk Start w trybie AP. (Aby przejść do trybu AP, naciśnij i przytrzymaj przycisk Smart Control przez 3 sekundy).

2. Format wyświetlania

3. Po odebraniu danych WSN z modułu Wi-Fi na wyświetlaczu pojawi się symbol „-” i pierwsze 2 cyfry, natomiast kolejne 3 cyfry będą wyświetlane po każdym naciśnięciu przycisku Start.

4. Naciśnięcie przycisku Start w celu wyświetlenia cyfr generuje sygnał akustyczny.
5. Przykładowy wyświetlacz: „-” – początkowe wyświetlanie, np. WSN: „01234567897835”

-01 - 234 - 567 - 897 - 835

Polski40

Powiadomienie open source

Oprogramowanie zawarte w tym produkcie zawiera oprogramowanie open source.

Pod adresem URL http://opensource.samsung.com/opensource/SMART_TP2_0/seq/0 można znaleźć informacje o licencji na oprogramowanie typu open source tego produktu.

Wykonaj dokładnie te instrukcje, aby zapewnić poprawną instalację zmywarki i zapobiec wypadkom podczas zmywania naczyń.

Przegląd zmywarki

01 Kosz na sztućce
02 Górny kosz
03 Zbiornik soli
04 Dolny kosz
05 Dozownik
06 Podpory naczyń
07 Drzwiczki
08 Podstawa
09 Wąż doprowadzający wodę
10 Wąż odpływowy

Polski42-

Modele DW60A804*

10 Wąż odpływowy 11 Podpory naczyń

02 Górny kosz

05 Dozownik

08 Podstawa

03 Zbiornik soli

06 Kosz na sztućce

09 Wąż doprowadzający wodę

Przed rozpoczęciem

PRZESTROGA

• Nie należy zmywać przedmiotów zabrudzonych popiołem, piaskiem, woskiem, smarem lub farbą. Substancje te mogą spowodować uszkodzenie zmywarki. Popiół nie rozpuszcza się i rozprzestrzeni się po całym wnętrzu urządzenia.
• Usuń z naczyń pozostałości jedzenia, takie jak kości i pestki oraz śmieci, takie jak wykałączki i papierowe serwetki. Pozostałości jedzenia i odpadki mogą powodować hałas, spowodować nieprawidłowe działanie zmywarki, a także uszkodzić naczynia i zmywarkę.

Przedmioty, których nie można myć w zmywarce

OSTRZEŻENIE

Można myć wyłącznie przedmioty (np. szklanki, naczynia porcelanowe i przybory), które według producenta nadają się do zmywania w zmywarce. Nie należy myć przedmiotów aluminiowych (np. filtrów przeciwtłuszczowych). Zmywarka może uszkodzić aluminium, a w skrajnych przypadkach może dojść do silnej reakcji chemicznej.

W zmywarce nie należy myć następujących przedmiotów.

• Przedmioty wykonane z miedzi, mosiądzu, cyny, kości słoniowej i aluminium, oraz zawierające klej
• Przedmioty plastikowe, które nie są termoodporne
• Przedmioty wykonane ręcznie, antyki, cenne wazony i ozdobne wyroby szklane
• Przedmioty gliniane lub z glazurą ceramiczną
• Drewniane przybory i naczynia oraz przedmioty posiadające drewniane części
• Delikatne wyroby szklane lub wyroby zawierające szkło ołowiowe. Często zmywane wyroby szklane mogą ulec zmatowieniu.

UWAGA

Srebro stołowe może odbarwić się pod wpływem potraw zawierających siarkę. Do potraw zawierających siarkę należą żółtka jajek, cebula, majonez, musztarda, ryby, ryby w solance i marynaty.

Polski44

Podstawowe użycie koszy

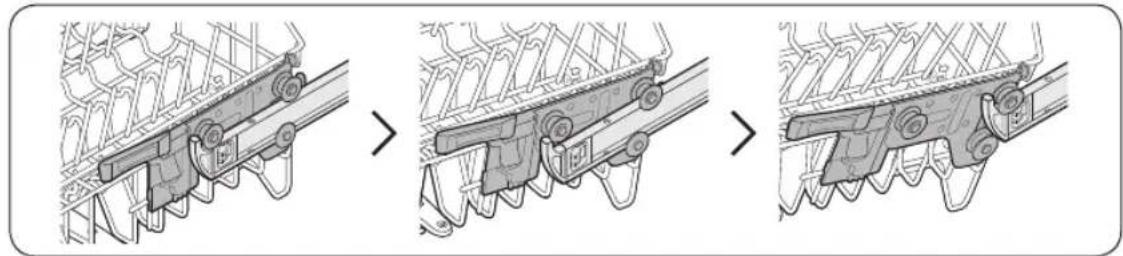

Regulacja wysokości

W zmywarce można wyregulować wysokość górnego kosza, aby móc zmieścić większe naczynia w dolnym koszu. W zależności od wysokości górnego kosza dolny kosz może pomieścić talerze o średnicy do 30 cm, a górny kosz talerze o średnicy do 18 cm (z koszem na sztućce) lub o średnicy 25 cm (bez kosza na sztućce).

PRZESTROGA

• Wysokość górnego kosza należy dostosować przed załadowaniem naczyń do kosza. Regulacja położenia kosza po załadowaniu naczyń może spowodować ich uszkodzenie.
• Podczas regulacji należy przytrzymać oba uchwyty, gdyż w przeciwnym razie drzwiczki zmywarki mogą nie zamknąć się prawidłowo.

• Aby podnieść górny kosz, wystarczy pociągnąć go w górę. Uchwyt regulacyjny zaskoczy i górny kosz się podniesie.
• Aby opuścić górny kosz, przytrzymaj uchwyty regulacyjne po obu stronach górnego kosza, a następnie naciśnij równomiernie w dół.

Wyjmowanie górnego kosza

PRZESTROGA

• Nie należy korzystać ze zmywarki bez górnego kosza. W przeciwnym razie wystąpi hałas, a zmywarka nie będzie działać prawidłowo.
• Ponieważ górny kosz jest wyjmowany, należy włożyć go prawidłowo, aby zapewnić prawidłowe działanie zmywarki.

Pociągnij górny kosz do przodu aż do całkowitego wysunięcia, a następnie podnieś lekko w celu wyjęcia. Patrz poniższe rysunki.

Zalecamy, aby duże przedmioty, których zmywanie jest najtrudniejsze, wkładać do dolnego kosza (garnki, patelnie, pokrywki, półmiski i miski).

Pokrywki i półmiski najlepiej umieszczać z boku kosza, aby nie utrudniały one ruchu górnej dyszy. Garnki, miski itp. należy zawsze wkładać dnem do góry.

Głębokie garnki należy ustawiać na ukos, aby woda lepiej z nich wypływała.

Dolny kosz jest wyposażony w składane uchwyty, które umożliwiają łatwe wkładanie większych garnków i patelni.

Długie przedmioty, takie jak przybory do nakładania i duże noże, należy kłaść na półce, aby nie przeszkadzały w obrocie dysz.

Polski46

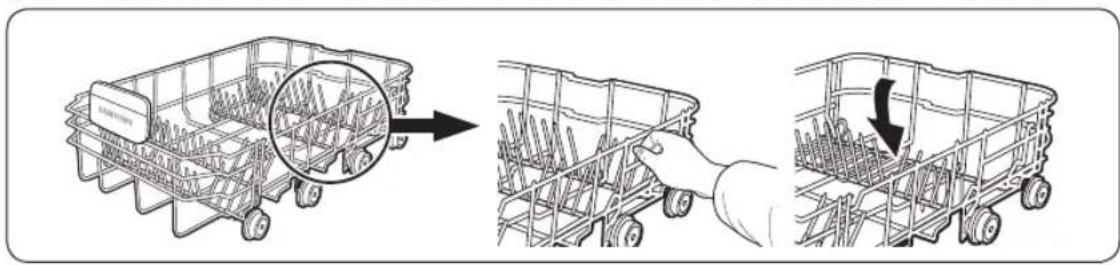

Korzystanie ze składanych uchwytów

Dla ułatwienia układania garnków i patelni można złożyć uchwyty w sposób pokazany na rysunku.

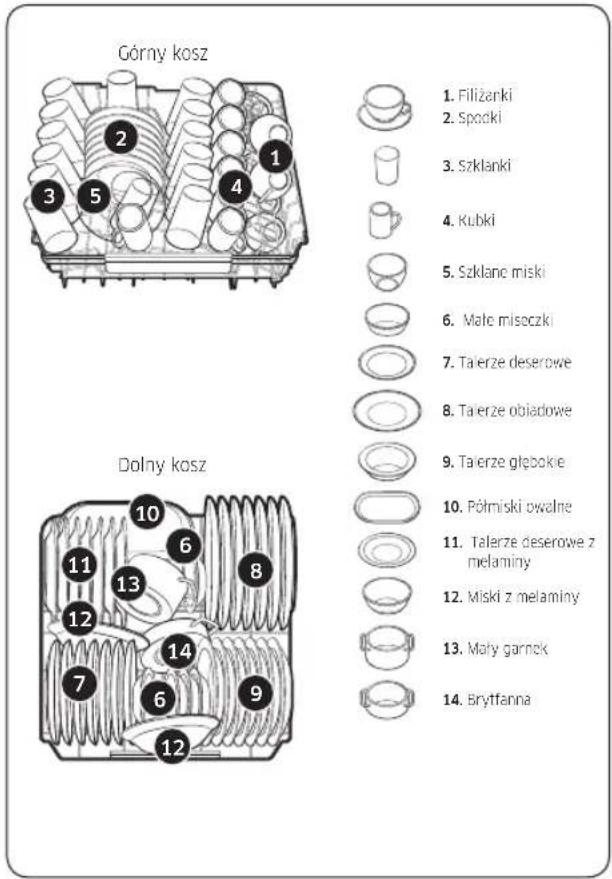

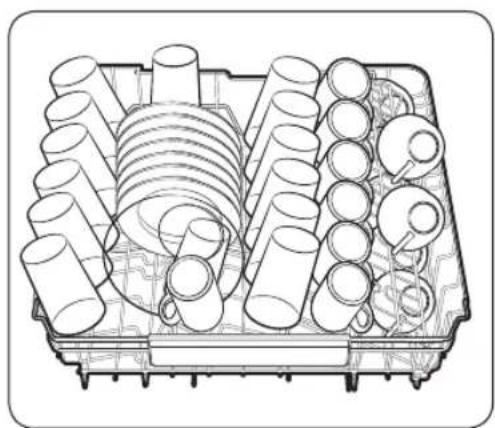

Górny kosz jest przeznaczony na bardziej delikatne i lżejsze naczynia, takie jak szklanki, filiżanki i spodki oraz talerze, miseczki i płaskie patelnie (o ile nie są zbyt brudne). Ustaw naczynia tak, aby nie poruszały się pod wpływem strumienia wody. Szklanki, kubki i miski ustawiaj zawsze dnem do góry.

Istnieje możliwość układania naczyń w koszu środkowym na różne sposoby, zmieniając ustawienie prowadnic. Po przesunięciu przycisku prowadnicy w lewo można załadować standardowe kieliszki do wina. Jeżeli przycisk prowadnicy znajduje się w położeniu środkowym, można załadować krótsze kieliszki do wina lub szklanki do brandy. Po przesunięciu przycisku prowadnicy w prawo można układać naczynia i talerze.

Kosz na sztućce najlepiej nadaje się do mycia sztućców oraz przyborów do gotowania i podawania dań. Można go używać do umieszczania sztućców lub przyborów.

UWAGA

Można wyjąć kosz na sztućce, aby uzyskać więcej miejsca na większe przedmioty w górnym koszu.

Polski48-

Taca w 3. koszu

Sztućce można łatwo wyjąć ze zmywarki z wyjmowanej tacy w górnym koszu. Można też wyjąć prawą lub lewą tację, aby załadować większe przybory kuchenne. Obie tace są wyjmowane.

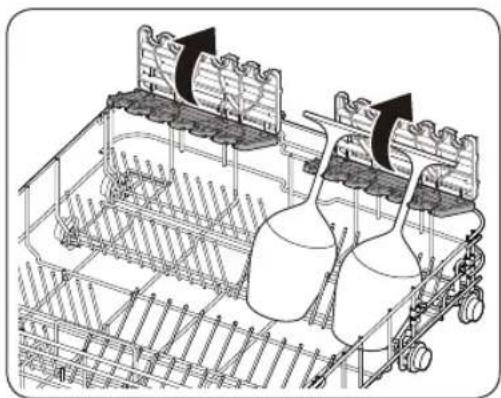

Używanie podpór naczyń

Podpory naczyń są szczególnie przydatne w przypadku kieliszków do wina. Kieliszki do wina można zawiesić na kołkach podpór naczyń. Nieużywane podpory naczyń należy złożyć.

Przed rozpoczęciem

Komora na detergent

Wszystkie programy zmywania wymagają umieszczenia detergentu w zbiorniku. Aby uzyskać maksymalną skuteczność, należy dodać ilość detergentu zgodną z zaleceniami.

OSTRZEŻENIE

• Nie wolno umieszczać detergentu do zmywarek w jamie ustnej. Należy unikać wdychania oparów detergentu. Detergent do zmywarek zawiera drażniące i żrące substancje chemiczne, które są zagrożeniem dla układu oddechowego. Jeżeli detergent do zmywarek został spożyty lub jego opary dostały się do układu oddechowego, należy natychmiast skontaktować się z lekarzem.
• Detergent do zmywarek należy przechowywać w miejscu niedostępnym dla dzieci.

PRZESTROGA

Należy korzystać wyłącznie z detergentów do zmywarek. Inne typy detergentów wytwarzają zbyt dużo piany, co może prowadzić do obniżenia efektywności lub nieprawidłowego działania zmywarki.

Napełnianie dozownika detergentem

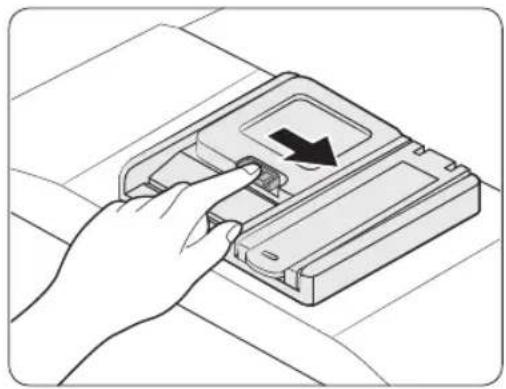

1. Otwórz pokrywkę dozownika detergentu, popychając zaczep w prawo.

UWAGA

Klapka pozostaje otwarta po zakończeniu programu zmywania.

1. Dodaj do zbiornika na detergent ilość zalecaną do zmywania zasadniczego.

UWAGA

Nie ma oddzielnego przycisku do stosowania detergentu w tabletkach.

Polski50

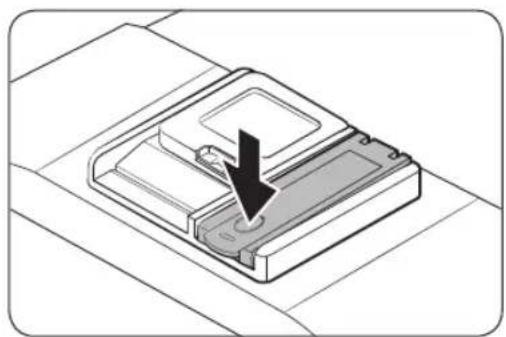

1. Zamknij pokrywkę, przesuwając ją w góre.

2. Jeśli naczynia są mocno zabrudzone, należy nalać niewielką ilość detergentu na drzwiczki, aby uzyskać lepsze efekty zmywania.

UWAGA

Dodatkowy detergent zostanie aktywowany podczas procesu zmywania wstępnego.

W czasie zmywania pokrywa otworzy się automatycznie, co pozwoli na dozowanie detergentu.

Przed rozpoczęciem

Zbiornik na nabłyszczacz

Nabłyszczacz poprawia efektywność suszenia zmywarki. Gdy na panelu sterowania zaświeci się wskaźnik Rinse Refill (Uzupełnianie nabłyszczacza), należy uzupełnić nabłyszczacz. Należy stosować wyłącznie nabłyszczacz w płynie.

Użycie nabłyszczacza w proszku grozi zablokowaniem otworu zbiornika i awarią zmywarki.

PRZESTROGA

• Nie należy dodawać żadnych detergentów do zbiornika nabłyszczacza.
• Nie należy przepełniać zbiornika. Nadmierna ilość nabłyszczacza może wypłynąć podczas wykonywania programu.

Napełnianie zbiornika nabłyszczacza

1. Odkręć korek zbiornika nabłyszczacza.

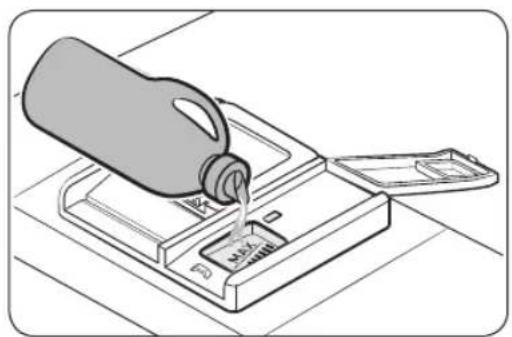

1. Napełnij zbiornik nabłyszczacza.

PRZESTROGA

Nie należy napełniać zbiornika powyżej wskaźnika poziomu napełnienia. Nadmiar nabłyszczacza może rozłać się podczas programu zmywania.

1. Zakręć korek zbiornika nabłyszczacza.

Polski52-

Zbiornik soli

PRZESTROGA

• Należy używać wyłącznie soli do zmywarek. Nie wolno używać innych typów soli ani rozpuszczalników. Grozi to uszkodzeniem zbiornika soli oraz układu zmiekczania wody.
• Aby zapobiec korozji w wyniku nadmiernej ilości soli lub słonej wody, zawsze należy napełniać zbiornik soli przed rozpoczęciem programu zmywania.

Napełnianie zbiornika soli

1. Otwórz drzwiczki.

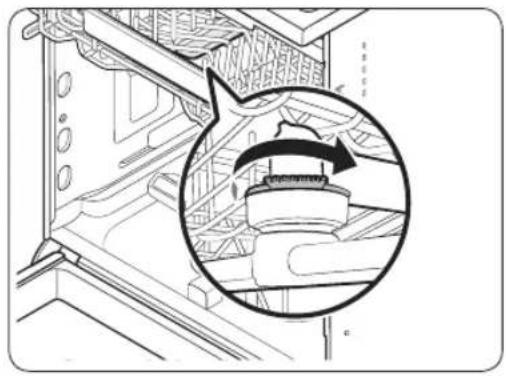

2. Obróć korek w lewo, aby go otworzyć.

UWAGA

Po otwarciu pokrywy zbiornika zmiękczacza znajdująca się tam czysta woda może wyciec. Aby temu zapobiec, należy dodać soli.

1. Napełnij zbiornik soli wodą (wymagane tylko podczas korzystania ze zmywarki po raz pierwszy)

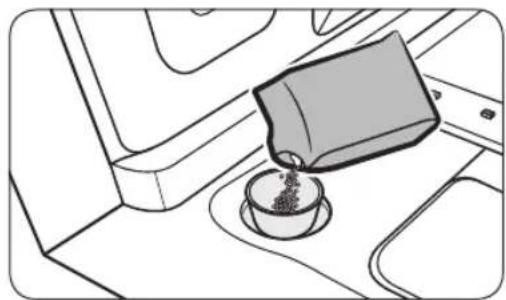

2. Nasyp soli do zmywarki.

PRZESTROGA

• Maksymalna pojemność wynosi około 1 kg. Nie należy przekraczać tej pojemności.

• Przekroczenie pojemności może wpłynąć na działanie zmywarki.

• Obróć korek w prawo, aby go zablokować.

UWAGA

• Aby usunąć sól lub słoną wodę ze zmywarki, należy uruchomić program Szybki.
• Czas potrzebny do rozpuszczenia soli i zgaśnięcia wskaźnika ( ) jest zależny od grubości ziaren soli.

Wskaźnik ( Swłącza się, gdy w zmywarce jest zbyt mało soli dla kilku następnych programów.

Czułość płytki dotykowej

Aby zapobiec utracie czułości płytki dotykowej, postępuj zgodnie z następującymi wskazówkami.

ECO 50° 45° 60° ECO 50° 45° 60° ECO 50° 45° 60° ECO 50° 45° 60° ECO 50° 45° 60° ECO 50° 45° 60° ECO 50° 45° 60° ECO 50° 45%

• Dotykaj jednym palcem środka każdego przycisku.
• Nie dotykaj więcej niż jednego przycisku dotykowego na raz, chyba że wymaga tego instrukcja.
• Regularnie czyść powierzchnię panelu sterowania miękką, wilgotną szmatką.

Polski54

Tryb ustawień

Można zmienić ustawienia dźwięku, funkcji automatycznego otwierania drzwiczek, poziomu nabłyszczacza oraz twardości wody zgodnie z preferencjami.

Przechodzenie do trybu ustawień

1. Włącz zmywarkę.
2. Naciśnij i przytrzymaj przycisk programu Automatyczny przez pięć sekund w ciągu 60 sekund od włączenia zmywarki.
3. Po przejściu do trybu ustawień na wyświetlaczu pojawi się „0:00”.

Ustawianie dźwięku

Można włączyć lub wyłączyć dźwięk.

1. Naciśnij przycisk Tylko dolny kosz, aby wybrać menu ustawień dźwięku.
2. Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: „U1”)
3. Naciśnij przycisk programu Automatyczny, aby zmienić ustawienie.
4. UO: Dźwięk wyłączony

5. U1: Dźwięk włączony

6. Poczekaj 5 sekund, aby zapisać ustawienie.

Ustawienie funkcji automatycznego otwierania drzwi

Aby uzyskać lepsze rezultaty suszenia, można ustawić zmywarkę tak, aby drzwiczki otwierały się automatycznie po każdym programie.

1. Naciśnij przycisk Zwiększenie prędkości, aby wybrać menu ustawień funkcji automatycznego otwierania drzwiczek.

- Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: „A1”)

1. Naciśnij przycisk programu Automatyczny, aby zmienić ustawienie.

- AO: Funkcja wyłączona

- A1: Funkcja włączona

1. Poczekaj 5 sekund, aby zapisać ustawienie.

Przed rozpoczęciem

Ustawienie poziomu nabłyszczacza

Można zmienić ilość nabłyszczacza stosowanego podczas programu.

1. Wybór menu ustawień poziomu nabłyszczacza. Naciśnij przycisk Automatyczny i przytrzymaj go przez 5 sekund, a po usłyszeniu sygnału akustycznego, po którym nastąpi reset wyświetlacza do wartości „0:00”, naciśnij przycisk Dezynfekcja.

- Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: F4).

1. Naciśnij przycisk programu Automatyczny, aby zmienić ustawienie.

- Można wybrać ustawienie od F1 do F5 (minimum – maksimum).

1. Poczekaj 5 sekund, aby zapisać ustawienie.

Ustawienie poziomu twardości wody

Poziom twardości wody można zmieniać w zależności od twardości wody w danym miejscu. Zmiana tego ustawienia będzie miała wpływ na zużycie soli ze zbiornika soli w zmywarce.

1. Wybór menu ustawień poziomu twardości wody. Naciśnij przycisk Automatyczny i przytrzymaj go przez 5 sekund, a po usłyszeniu sygnału akustycznego i resecie wyświetlacza do wartości: „0:00” naciśnij przycisk Opóźniony start.

- Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: „H3”).

1. Naciśnij przycisk programu Automatyczny, aby zmienić ustawienie.

- Można wybrać ustawienie od H1 do H6 (miękka-twarda).

1. Poczekaj 5 sekund, aby zapisać ustawienie.

UWAGA

• Zmień ustawienie zgodnie z tabelą w części „Regulacja zużycia soli” na stronie 62.
  • Ustawienie domyślne: H3.
• Zmywarka regeneruje zmiękczacz wody co 3-4 cykle, w zależności od ustawienia. Jednak po zmianie ustawienia zmywarka zregeneruje zmiękczacz wody w pierwszym cyklu.
• Regeneracja będzie przebiegać w fazie suchej zużywając dodatkowo 2,0–2,5 l wody. Czas trwania programu wydłuży się o 4–10 minut.
• Zużycie energii może być większe, jednak w nieznacznym stopniu.

Polski56

Obstuga

Panel sterowania

01 POWER (ZASILANIE) Naciśnij, aby włączyć lub wyłączyć zmywarkę.
02 Program	Naciśnij, aby wybrać wymagany program zmywania. Więcej informacji zawiera część „Omówienie programów” na stronie 59.
03 Tylko dolny kosz Naciśnij, aby umyć naczynia, używając tylko dolnego kosza.
04 Zwiększenie prędkości	Wybierz tę opcję, aby skrócić czas trwania programu zmywania. Ta opcja jest dostępna tylko w przypadku programów Automatyczny, Ekologiczny i Delikatny.
05 Dezynfekcja	Po wybraniu tej opcji temperatura wody zwiększa się do 70 °C podczas końcowego płukania w celu zdezynfekowania naczyń w wysokiej temperaturze. Ta opcja nie jest dostępna wraz z opcjami Delikatny i Zmywanie wstępne. Aby włączyć funkcję Blokada sterowania, naciśnij i przytrzymaj przycisk Dezynfekcja przez 3 sekundy. (modele DW60A807*/DW60A806*/DW60A805*)
06 Smart Control (modele DW60A807*/DW60A806*/DW60A805*)Blokada sterowania (modele DW60A804*)	Pracę urządzenia można sprawdzić zdalnie przy użyciu funkcji Smart Control.Funkcja Blokada sterowania umożliwia zablokowanie przycisków na panelu sterowania z wyjątkiem przycisku POWER (ZASILANIE). Więcej informacji zawiera część „Blokada sterowania” na stronie 64.
07 Opóźniony start	Rozpoczęcie programu zmywania można opóżnić o maksymalnie 24 godziny. Więcej informacji zawiera część „Opóźniony start” na stronie 64.
08 START (Cancel & Drain (Anuluj i wypompuj))	Naciśnij przycisk START w celu rozpoczęcia pracy. Upewnij się, że drzwiczki są zamknięte.Cancel & Drain (Anuluj i wypompuj): Aby anulować aktualnie uruchomiony program i wypompować wodę ze zmywarki, naciśnij i przytrzymaj przycisk START przez 3 sekundy.

Polski 57

Obstuga

Wskaźniki

Wskaźnik Brak soli Zaczyna świecić gdy	skończy się sól w zbiorniku na sól.
Wskaźnik Uzupełnienie nabłyszczacza
Wskaźnik Blokada sterowania (modele DW60A807*/DW60A806*/DW60A805*)
Wskaźnik Samoczynne czyszczenie (modele DW60A804*)

Polski58-

Omówienie programów

01 Automatyczny	Ten program wykrywa poziom zabrudzenia i automatycznie rozpoczyna optymalny program, który jest odpowiedni dla wszystkich poziomów zabrudzonych przedmiotów.
02 Ekologiczny	Ten program redukuje zużycie energii i wody, przez co jest odpowiedni dla normalnie zabrudzonych przedmiotów.
03 Bardzo cichy (modele DW60A804*)	Wybierz ten program, aby mycie było bardziej płynne i ciche. Program ten powoduje nieco wolniejsze mycie, ale wytwarza o 2 decybele mniej hałasu niż program Ekologiczny.
04 Intensywny Wybierz ten program w przypadku bardzo zabrudzonych przedmiotów.
05 Delikatny	Wybierz ten program w przypadku lekko zabrudzonych, delikatnych przedmiotów, takich jak szklanki. Opcja dezynfekcji nie jest dostępna w tym programie.
06 Ekspresowy 60	Normalnie zabrudzone naczynia codziennego użytku, krótki czas trwania.
07 Zmywanie wstępne	Płukanie w zimnej wodzie w celu usunięcia zabrudzeń przed rozpoczęciem innego programu.
08 Samoczynne czyszczenie	Wybierz ten program, aby wyczyścić wnętrze zmywarki. Upewnij się, że zmywarka jest pusta. Ten program wymaga detergentu do poprawnego działania.
09 Pobierz program (modele DW60A807*/DW60A806*/DW60A805*)	Z poziomu programu Bardzo cichy można pobrać następujące programy dodatkowe:• Bardzo cichy, Dziecięce, Tworzywa sztuczne oraz Garnki i patelnie.

Obstuga

Istnieje możliwość pobierania i korzystania z programów innych niż domyślne za pośrednictwem smartfona.

1. Naciśnij przycisk POWER (ZASILANIE).
2. Wybierz Pobierz program.
3. W aplikacji smartfona wybierz dostępny do pobrania program, którego chcesz użyć. Dostępne są programy Bardzo cichy, Garnki i patelnie, Tworzywa sztuczne i Dziecięce.

- Domyślnym programem do pobrania jest Bardzo cichy.

- Po pobraniu programów za pośrednictwem aplikacji smartfona można korzystać z zapisanych programów.

1. Naciśnij przycisk START i zamknij drzwiczki zmywarki.

Bardzo cichy	Ten program jest używany w celu cichego zmywania naczyń po typowym posiłku. Zmywanie trwa dłużej, ale odbywa się ciszej niż w przypadku standardowego programu.
Garnki i patelnie	Wybierz, aby zmywać garnki i patelnie. Do zmywania w tym programie, przeznaczonym specjalnie do zmywania garnków i patelni, urządzenie używa wody o wyższej temperaturze i pod większym ciśnieniem niż w przypadku standardowego programu.
Tworzywa sztuczne	Ten program służy do zmywania naczyń z tworzyw sztucznych. Zmywa w bezpieczniejszej temperaturze (60 °C) i dokładniej suszy.
Dziecięce	Program odpowiedni do płukania/suszenia naczyń w wysokiej temperaturze, tj. 70 °C. Nie należy dodawać detergentu ani nabłyszczacza.

Prosta procedura rozpoczęcia

1. Otwórz drzwiczki i załaduj zmywarkę. Pamiętaj, aby usunąć resztki jedzenia i śmieci z naczyń.
2. Napełnij dozownik detergentu. Aby uzyskać lepsze wyniki, dodaj nabłyszczacz.
3. Naciśnij przycisk POWER (ZASILANIE), a następnie wybierz program wraz z niezbędnymi opcjami (Tylko dolny kosz, Zwiększenie prędkości, Dezynfekcja i Opóźniony start). Niektóre opcje mogą być niedostępne w zależności od programu.

UWAGA

W przypadku wybrania opcji Tylko dolny kosz należy się upewnić, że naczynia zostały załadowane do dolnego kosza.

1. Naciśnij przycisk START i zamknij drzwiczki. Zmywarka rozpocznie program po odsączeniu wody przez kilka sekund.

UWAGA

• Aby zmienić rozpoczęty program, naciśnij i przytrzymaj przycisk START przez 3 sekundy w celu anulowania programu. Następnie wybierz nowy program.
  • Domyślny program to Ekologiczny.
• Aby wznowić pracę po otwarciu drzwiczek w celu zatrzymania zmywarki, po prostu zamknij drzwiczki.

Obstuga

Zbiornik soli

Układ zmiękczania wody służy do usuwania z wody soli i minerałów, które mogłyby mieć szkodliwy lub niekorzystny wpływ na działanie urządzenia. Im większa zawartość tych soli i minerałów, tym twardsza jest woda. Układ zmiękczania należy wyregulować odpowiednio do twardości używanej wody. Informacje o stopniu twardości wody można uzyskać w miejscowym zakładzie wodociągowym.

Regulacja zużycia soli

Zmywarka umożliwia dostosowanie zużycia soli do twardości używanej wody. Aby zoptymalizować i dostosować zużycie soli, należy wykonać następujące czynności:

1. Włącz zmywarkę.
2. Naciśnij i przytrzymaj przycisk programu Automatyczny przez pięć sekund w ciągu 60 sekund od włączenia zmywarki.
3. Po przejściu do trybu ustawień na wyświetlaczu pojawi się „0:00”.
4. Naciśnij przycisk Opóźniony start, aby wybrać menu ustawień poziomu twardości wody.
5. Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: „H3”).
6. Naciśnij przycisk programu Automatyczny, aby zmienić ustawienie.
7. Można wybrać ustawienie od H1 do H6 (miękka-twarda).
8. Poczekaj 5 sekund, aby zapisać ustawienie.

UWAGA

• Regulację należy wykonać zgodnie z poniższą tabelą (lub instrukcją obsługi).
• Ustawienie domyślne: H3.

Polski62-

Twardość wody				Ustawienie twardości wody	Zużycie soli (gramy/cykl)	Częstotliwość uzupełniania (cykle/1 kg)
°dH °fH	°Clark mmol/l
0-5 0-9	0-6	0-0,94	H1 0 /
6-11 10	-20	7-14	1,0-2,0 H2	20 60
12-17 21	-30	15-21	2,1-3,0 H3	30 50
18-22 31	-40	22-28	3,1-4,0 H4	40 40
23-34 41	-60	29-42	4,1-6,0 H5	50 30
35-55 61	-98	43-69	6,1-9,8 H6	60 20

UWAGA

• 1 dH (skala niemiecka) = 0,178 mmol/l
• 1 Clark (skala brytyjska) = 0,143 mmol/l
• 1 fH (skala francuska) = 0,1 mmol/l
- Informacje o twardości wody w sieci można uzyskać w miejscowym zakładzie wodociągowym.

- UKŁAD ZMIĘKCZANIA WODY

Twardość wody jest w każdym miejscu inna. Jeśli woda używana w zmywarce jest twarda, na naczyniach i sztućcach może utworzyć się osad. Urządzenie jest wyposażone w specjalny układ zmiękczania wody korzystający z soli przeznaczonej specjalnie do usuwania kamienia i minerałów z wody.

Obstuga

Opóźniony start

Rozpoczęcie programu zmywania można opóźnić o maksymalnie 24 godziny w odstępie wynoszącym 1 godzinę. Aby wydłużyć czas opóźnienia, naciśnij przycisk Opóźniony start. Wyświetlana godzina oznacza czas rozpoczęcia programu.

1. Otwórz drzwiczki i załaduj zmywarkę.
2. Naciśnij przycisk Opóźniony start, aby zmieniać czas w odstępach co 1 godzinę.

- Naciśnięcie i przytrzymanie przycisku spowoduje wydłużenie czasu do momentu zwolnienia przycisku.

1. Naciśnij przycisk START i zamknij drzwiczki.

UWAGA

Aby zmienić czas opóźnienia po uruchomieniu zmywarki, naciśnij przycisk POWER (ZASILANIE) i uruchom ponownie zmywarkę.

Blokada sterowania

Aby uniemożliwić dzieciom zabawę zmywarką, funkcja Blokada sterowania blokuje wszystkie przyciski sterowania z wyjątkiem przycisku POWER (ZASILANIE).

• Aby włączyć funkcję Blokada sterowania, naciśnij i przytrzymaj przycisk Blokada sterowania przez 3 sekundy. Po włączeniu funkcji Blokada sterowania nie można wybrać programu lub opcji ani uruchomić zmywarki.
• Aby wyłączyć funkcję Blokada sterowania, ponownie naciśnij i przytrzymaj przycisk Blokada sterowania przez 3 sekundy.
• Funkcja Blokada sterowania pozostaje aktywna po ponownym uruchomieniu zmywarki. Aby anulować funkcję Blokada sterowania, należy najpierw ją wyłączyć.

Polski64

Konserwacja

Czyszczenie

Utrzymywanie zmywarki w czystości poprawia jej efektywność, ogranicza niepotrzebne naprawy oraz zwiększa jej trwałość.

Powierzchnie zewnętrzne

Plamy na powierzchni zmywarki do naczyń najlepiej jest czyścić na bieżąco. Weź miękką, wilgotną szmatkę i delikatnie oczyść panel sterowania z plam i kurzu.

PRZESTROGA

• Nie używaj benzyny, wosku, rozpuszczalników, chlorowych wybielaczy, alkoholu ani innych substancji chemicznych. Substancje te mogą odbarwić powierzchnię zmywarki i doprowadzić o powstania plam.
• Zmywarka zawiera części elektryczne. Nie należy pryskać wodą bezpośrednio na zmywarkę. Należy chronić podzespoły elektryczne przed wodą.
• W przypadku panelu drzwiczek ze stali nierdzewnej należy użyć środka do czyszczenia stali nierdzewnej do sprzętu AGD i czystej, miękkiej szmatki.

Powierzchnie wewnętrzne

Wnętrze zmywarki należy czyścić regularnie w celu usunięcia brudu lub resztek jedzenia. Wnętrze zmywarki i wewnętrzną część drzwiczek należy przetrzeć wilgotną szmatką do naczyń.

PRZESTROGA

• Nie należy zdejmować przedniej uszczelki (długiej gumowej uszczelki otaczającej otwór zmywarki). Uszczelka zapewnia uszczelnienie wnętrza zmywarki.
• Do usunięcia kamienia lub osadów tłuszczu z wnętrza zmywarki należy użyć wilgotnej szmatki. Alternatywnie można dodać detergentu, a następnie uruchomić pusty program z najwyższą temperaturą płukania.

Konserwacja

Dysze

Aby zapobiec zatkaniu dyszy lub jeśli dysze zostały zatkane, należy wyjąć i wyczyścić każdą dyszę. Podczas demontażu dysz należy zachować ostrożność, aby ich nie uszkodzić.

Górna dysza

1. Otwórz drzwiczki, a następnie wysuń górny kosz, aby odstonić górną dyszę.
2. Odkręć i wyjmij nakrętkę, a następnie wyjmij dyszę.
3. Odetkaj i wyczyść dyszę.
4. Włóż ponownie dyszę, a następnie dokręć ręką nakrętkę.

5. Obróć ręką dyszę, aby sprawdzić, czy jest prawidłowo zamocowana.

6. Otwórz drzwiczki, a następnie wysuń dolny kosz. Dolna dysza jest widoczna na dole.

7. Odetkaj i wyczyść dyszę.
8. Ponownie włóż dyszę.
9. Obróć ręką dyszę, aby sprawdzić, czy jest prawidłowo zamocowana.

Polski66

Filtr

Czyszczenie filtra najlepiej wykonywać co miesiąc.

1. Otwórz drzwiczki i wyjmij najpierw dolny kosz.

2. Obróć uchwyt filtra w lewo, aby odblokować filtr dużych cząsteczek.

3. Wyjmij filtr dużych cząsteczek, a następnie wyjmij znajdujący się pod spodem cylindryczny mikrofiltr.

Konserwacja

1. Usuń brud i nieczystości z mikrofiltra i filtra dużych cząsteczek.

2. Spłucz je pod bieżącą woda, a następnie wysusz.

3. Włóz ponownie filtr, a następnie filtr dużych cząsteczek.

4. Obróć uchwyt filtra w prawo, aby zablokować.

PRZESTROGA

Sprawdź, czy filtr dużych cząsteczek jest dobrze zamknięty. Luźna pokrywa może zredukować skuteczność filtra.

Długoterminowa obsługa

Jeśli zmywarka nie będzie używana przez dłuższy czas, najpierw opróżnij ją całkowicie, a następnie odłącz wąż doprowadzający wodę. Zamknij zawór dopływu wody i wyłącz odpowiadający bezpiecznik. Woda pozostała w wężach lub wewnętrznych elementach zmywarki może spowodować jej uszkodzenie.

Polski68

Rozwiązywanie problemów

Punkty kontrolne

W przypadku wystąpienia problemu ze zmywarką należy najpierw sprawdzić poniższą tabelę i spróbować wykonać sugerowane czynności.

Objaw Możliwa przyczyna Czynność
Zmywarka nie rozpoczyna pracy.	Drzwiczki nie są całkowicie zamknięte.
	Przewód zasilający nie jest podłączony.
	Woda nie jest doprowadzana.
	Panel sterowania jest zablokowany. • Wyłącz funkcję Blokada sterowania.
Zmywarka wydziela brzydki zapach.	Pozostała woda z poprzedniego programu.
Woda pozostała w zmywarce po zakończeniu programu.	Wąż odpływowy jest zgięty lub zatkany.

Rozwiązywanie problemów

Objaw Możliwa przyczyna Czynność
Na naczyniach są resztki jedzenia.	Wybrano nieprawidłowy program.
	Filtry są zapchane lub nie są prawidłowo dokręcone.
	Użyto niewystarczającej ilości detergentu.
	Ciśnienie wody jest zbyt niskie.
	Dysze są zatkane. • Oczyć i udrożnij dysze.
	Naczynia zostały nieprawidłowo załadowane lub załadowano zbyt dużo naczyń.
	Woda jest zbyt twarda.
Naczynia nie są wystarczające suche.	W dozowniku nie ma nabłyszczacza lub użyto go zbyt mało.
	Załadowano zbyt wiele naczyń.
	Podczas rozładowywania szklanek i kubków woda wylewa się na inne naczynia.
	Użyto wielu tabletek z detergentem bez wybierania opcji Sanitize (Dezynfekcja).

Polski70

Objaw Możliwa przyczyna Czynność
Zmywarka jest zbyt hałaśliwa.	Zmywarka generuje dźwięk po otwarciu pokrywy dozownika i podczas pracy pompy odpływowej.	• Jest to zjawisko normalne.
	Zmywarka do naczyń jest ustawiona nierówno.	• Wypoziomuj zmywarkę.
	Dysze uderzają w naczynia, przez co słychać stuknięcia.	• Uporządkuj naczynia.
Na naczyniach pozostaje żółty lub brązowy nalot.	Kawa i herbata powoduje zabrudzenia.	• Użyj programu z wyższą temperaturą.
Wskaźniki nie zaczynają świecić.	Przewód zasilający nie jest podłączony.	• Sprawdź, czy urządzenie jest zasilane.
Dysze nie obracają się swobodnie.	Dysze są zablokowane pozostałościami jedzenia.	• Wyczyść dysze.
Na naczyniach pozostaje biała powłoka.	Woda jest zbyt twarda.	• Sprawdź wskaźnik uzupełniania soli oraz czy ustawienia układu zmiekczenia odpowiadają twardości wody w miejscu użytkowania.• Upewnij się, że korek zbiornika soli jest prawidłowo dokręcony.
Na panelu sterowania widoczne są pęcherzyki powietrza i rysy.	Powietrze dostaje się pod folię ochronną, powodując powstawanie tych efektów.	• Usuń folię ochronną z panelu sterowania.

Rozwiązywanie problemów

Kody komunikatów

Jeśli zmywarka nie działa, na wyświetlaczu może być widoczny kod informacyjny. Należy sprawdzić poniższą tabelę i spróbować wykonać sugerowane czynności.

Kod Czynność
LC	Kontrola wyciekuZamknij zawór dopływu wody. Otwórz domową skrzynkę bezpieczników i wyłącz bezpiecznik zmywarki. Następnie skontaktuj się z monterem w sprawie naprawy. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym firmy Samsung.
4C	Kontrola dopływu wodySprawdź, czy zawór dopływu wody nie jest zamknięty, dopływ wody nie jest zablokowany, albo czy zawór lub przewód doprowadzający wodę nie jest zamarznięty lub zatkany przez ciała obce. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym firmy Samsung.
AC	Kontrola komunikacji z płytką drukowanąNieprawidłowa komunikacja między główną płytką drukowaną i pomocniczą płytką drukowaną.Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym firmy Samsung.
HC	Kontrola wysokiej temperatury grzaniaKontrola funkcji. Opróżnij zmywarkę, dodaj detergent i uruchom program. Jeśli problem nadal występuje, otwórz domową skrzynkę bezpieczników i wyłącz bezpiecznik zmywarki. Następnie skontaktuj się z centrum serwisowym firmy Samsung.
tC	Kontrola termistoraCzujnik temperatury jest uszkodzony (zwarcie lub przerwa w obwodzie). Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym firmy Samsung.
3C	Kontrola pompy zmywaniaNieprawidłowe działanie pompy zmywania. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym firmy Samsung.
PC	Kontrola silnika dystrybutoraNieprawidłowa praca zespołu silnika dystrybutora lub głównej płyty PCB. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym firmy Samsung.
5C	Sprawdź filtr i rurę odpływową. W przypadku niedrożności wyczyść. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym firmy Samsung.

Jeśli dowolny kod informacyjny ciągle się pojawia na ekranie, skontaktuj się z lokalnym centrum serwisowym firmy Samsung.

Polski72-

Tabela programów

8500AM – klasa B (DW60A807*, DW60A806*)

Program Automatyczny Ekologiczny Intensywny
Kolejność programu	Zmywanie wstępne (45 °C)► Zmywanie zasadnicze(55 °C-65 °C) ► Płukanie► Gorące płukanie(50 °C-55 °C) ► Suszenie► Koniec	Zmywanie wstępne ►Zmywanie zasadnicze(48 °C) ► Płukanie ►Gorące płukanie (41 °C) ►Suszenie ► Koniec	Zmywanie wstępne (50 °C)► Zmywanie zasadnicze(65 °C) ► Płukanie ►Gorące płukanie (58 °C) ►Suszenie ► Koniec
Zużycie wody (l) 6,5	-16,8 8,5 15,6
Zużycie energii (kWh)	0,650-1,500 0,644 1,330
Czas programu (min)	149 230 238

Program Delikatny Ekspresowy 60		* Zmywanie wstępne
Kolejność programu	Zmywanie wstępne (40 °C)► Zmywanie zasadnicze(50 °C) ► Płukanie ►Gorące płukanie (50 °C) ►Suszenie ► Koniec	Zmywanie wstępne (35 °C)► Zmywanie zasadnicze(60 °C) ► Płukanie (50 °C)► Gorące płukanie (50 °C)► Suszenie ► Koniec	Zmywanie wstępne ►Koniec
Zużycie wody (l)	12	14,4 4,1
Zużycie energii (kWh)	0,880 0,855	0,02
Czas programu (min)	149	60	15

Polski 73

Tabela programów

Program Samoczynne czyszczenie	Pobrany program
	Bardzo cichy Garnki	patelnie
Kolejność programu	Zmywanie wstępne ▶Zmywanie zasadnicze(70 °C) ▶ Płukanie ▶Gorące płukanie (70 °C) ▶Suszenie ▶ Koniec	Zmywanie wstępne (35 °C) ▶ Zmywanie zasadnicze(60 °C) ▶ Płukanie ▶Gorące płukanie (55 °C) ▶Suszenie ▶ Koniec
Zużycie wody (I) 13	11,8 20,5
Zużycie energii (kWh)	1,200 1,220 1,840
Czas programu (min)	162 294 202

Program	Pobrany program
	Dziecięce Tworzywa sztuczne
Kolejność programu	Gorące płukanie (70 °C) ▶ Suszenie ▶ Koniec	Zmywanie wstępne ▶ Zmywanie zasadnicze (60 °C) ▶ Płukanie ▶ Gorące płukanie (60 °C) ▶ Suszenie ▶ Koniec
Zużycie wody (l) 6,2	13,1
Zużycie energii (kWh)	0,855 1,110
Czas programu (min)	70 155

Polski74

8500AM - klasa C (DW60A805*, DW60A804*)

Program Automatyczny Ekologiczny Intensywny
Kolejność programu	Zmywanie wstępne (45 °C) ▶ Zmywanie zasadnicze (55 °C-65 °C) ▶ Płukanie ▶ Gorące płukanie (50 °C-55 °C) ▶ Suszenie ▶ Koniec	Zmywanie wstępne ▶ Zmywanie zasadnicze (50 °C) ▶ Płukanie ▶ Gorące płukanie (45 °C) ▶ Suszenie ▶ Koniec	Zmywanie wstępne (50 °C) ▶ Zmywanie zasadnicze (65 °C) ▶ Płukanie ▶ Gorące płukanie (58 °C) ▶ Suszenie ▶ Koniec
Zużycie wody (l) 8,5	-18 9,8 16,6
Zużycie energii (kWh)	0,850-1,550	0,746 (zastawa dla 14 osób)/ 0,735 (zastawa dla 13 osób)	1,500
Czas programu (min)	149 210 205

Program Delikatny Ekspresowy 60 * Zmywanie wstępne
Kolejność programu	Zmywanie wstępne (40 °C)► Zmywanie zasadnicze(50 °C) ► Płukanie (50 °C)► Gorące płukanie (50 °C)► Suszenie ► Koniec	Zmywanie wstępne (35 °C)► Zmywanie zasadnicze(60 °C) ► Płukanie (50 °C)► Gorące płukanie (50 °C)► Suszenie ► Koniec	Zmywanie wstępne ►Koniec
Zużycie wody (l) 13,5	15	4,1
Zużycie energii (kWh)	0,950	0,950	0,020
Czas programu (min) 120 60		15

Tabela programów

Program Bardzo	cichy Samoczynne czyszczenie		Pobrany program
			Garnki i patelnie
Kolejność programu	Zmywanie wstępne (35 °C) ▶ Zmywanie zasadnicze (60 °C) ▶ Płukanie ▶ Gorące płukanie (55 °C) ▶ Suszenie ▶ Koniec	Zmywanie wstępne ▶ Zmywanie zasadnicze (70 °C) ▶ Płukanie ▶ Gorące płukanie (70 °C) ▶ Suszenie ▶ Koniec	Zmywanie wstępne (50 °C) ▶ Zmywanie zasadnicze (68 °C) ▶ Płukanie (50 °C) ▶ Gorące płukanie (70 °C) ▶ Suszenie ▶ Koniec
Zużycie wody (I) 13	15 21,8
Zużycie energii (kWh)	1,200 1,250 1,860
Czas programu (min)	270 145 172

Program	Pobrany program
	Dziecięce Tworzywa sztuczne
Kolejność programu	Gorące płukanie (70 °C) ▶ Suszenie ▶ Koniec	Zmywanie wstępne ▶ Zmywanie zasadnicze (60 °C) ▶ Płukanie ▶ Gorące płukanie (60 °C) ▶ Suszenie ▶ Koniec
Zużycie wody (I) 3,8	14,4
Zużycie energii (kWh)	0,855 1,125
Czas programu (min)	71 129

* Zmywanie wstępne: Ten program nie aktywuje funkcji Automatyczne drzwiczki ani procesu suszenia. Ciągłe korzystanie z programu Zmywanie wstępne przez długi czas nie jest zalecane. Może to spowodować zmniejszenie skuteczności zmiękczacza wody.

UWAGA

• Czas programu różni się w zależności od wybranych opcji oraz ciśnienia i temperatury doprowadzanej wody.
  • Zmywarka opróżnia automatycznie pozostałą wodę, jeśli nie była używana przez ostatnie 5 dni.
• Zużycie prądu zależy od temperatury wody i/lub załadunku. Jeśli zbiornik nabłyszczacza jest pusty, czas i temperatura mogą się nieznacznie zwiększyć.
• Jeśli nabłyszczacz nie jest używany, czas programu i temperatura mogą się nieznacznie zwiększyć.

Polski76

Dodatek

Transport/przemieszczanie

Upewnij się, że zmywarka jest pusta i nie ma żadnych lużnych części. Najpierw opróżnij zmywarkę w następujący sposób.

1. Otwórz drzwiczki i włącz zmywarkę.
2. Wybierz i uruchom program Ekologiczny.
3. Naciśnij przycisk START i zamknij drzwiczki.
4. Po zakończeniu programu odczekaj 5 sekund i otwórz drzwiczki.
5. Naciśnij i przytrzymaj przycisk START przez 3 sekundy, aby wypompować wodę.
6. Zamknij drzwiczki.
7. Po zakończeniu opróżniania wody otwórz drzwiczki.
8. Wyłącz zmywarkę i odłącz zawór wody.
9. Odłącz wąż doprowadzający wodę i wąż odpływowy.

⚠️ PRZESTROGA

Podczas przenoszenia zmywarki nie należy nią potrząsać ani kiwać. Pozostała woda może kapać ze zmywarki.

Ochrona przed mrozem

Jeśli zmywarka będzie przez dłuższy czas przechowywana w miejscu, w którym może wystąpić mróz, należy ją opróżnić. Szczegółowe instrukcje zawiera część „Transport/przemieszczanie”.

Utylizacja zmywarki i ochrona środowiska

Zmywarka do naczyń została wyprodukowana z materiałów, które można przetwarzać. Utylizacja zmywarki do naczyń musi odbywać się w zgodzie z lokalnymi przepisami dotyczącymi utylizacji odpadów. Odetnij przewód zasilający, aby urządzenie nie zostało podłączone do źródła zasilania. Zdemontuj drzwi, aby uchronić dzieci i zwierzęta przed zamknięciem w urządzeniu.

Więcej informacji na temat przepisów Ecodesign

Informacje na temat przepisów Ecodesign można znaleźć w instrukcji obsługi na stronie www.samsung.com/support.

Dodatek

Dane techniczne

MODEL		DW60A807*F'	DW60A807*U'	DW60A807*BB	DW60A807*IB
		DW60A806*F'	DW60A806*U'	DW60A806*BB	DW60A806*IB
		DW60A805*F'	DW60A805*U'	DW60A805*BB	DW60A805*IB
		DW60A804*F'	DW60A804*U'	DW60A804*BB	DW60A804*IB
Typ Wolnostojąca			Do montażu pod blatem	Do całkowitej zabudowy	Do całkowitej zabudowy (wysuwany)
Zasilanie 220-240 V		~, 50 Hz
Ciśnienie wody 0.04-1,0 Mpa
Pojemność zmywarki	DW60A807* Zastawa 14-osobowa
	DW60A806* Zastawa 14-osobowa
	DW60A805* Zastawa 14-osobowa
	DW60A804* Zastawa 13-osobowa
Moc znamionowa 1760-2100 W
Wymiary (szerokość x głębokość x wysokość)		598×600×845 mm 598×570×815 mm 598×550×815 mm
Masa (bez opakowania)		52,5 kg (modele 806*)50,5 kg (modele 805*)51 kg (modele 804*)	44,5 kg (modele 807*)42,5 kg (modele 805*)	43,5 kg (modele 807*)43 kg (modele 806*)40,5 kg (modele 805*)40 kg (modele 804*)	43,5 kg (modele 806*)40 kg (modele 804*)
Masa (w opakowaniu)		57 kg (modele 806*)55,5 kg (modele 805*)56,5 kg (modele 804*)	51,5 kg (modele 807*)49 kg (modele 805*)	49,5 kg (modele 807*)49,5 kg (modele 806*)47 kg (modele 805*)45,5 kg (modele 804*)	50 kg (modele 806*)46 kg (modele 804*)

Polski78-

Zgodność ze standardami

UWAGA

Informacje na temat testu porównywalności.

Modele DW60A807\*/DW60A806\*/DW60A805\*

• Pojemność zmywarki: Zastawa 14-osobowa
  • Standard testowy: EN 60436
• Ustawienie kosza górnego: niższe położenie
  • Program zmywania: Ekologiczny
  • Dodatkowe opcje: Brak
  • Ustawienie poziomu nabłyszczacza: F4.
  • Ustawienie poziomu twardości wody: H3.
• Dawka detergentu standardowego: zmywanie zasadnicze 22 g
• Sposób ułożenia przedmiotów pokazują poniższe rysunki

Górny kosz 1. Filiżerki 2. Spodki 3. Szklanki 4. Kubki 5. Szklanc miski 6. Małe misęczki 7. Talerze deserowe 8. Talerze obiadowe 9. Talerze głębokie 10. Półmiski owalne 11. Talerze deserowe z melaminy 12. Miski z melaminy 13. Mały garnek 14. Brytfanna

Kosz na sztućce 1. Łyżki stołowe 2. Widelce 3. Noże 4. Łyżeczki do herbaty 5. Łyżeczki deserowe 6. Łyżki do nakładania 7. Widelce do nakładania 8. Łyżki wazowe

Zgodność ze standardami

Modele DW60A804\*

• Pojemność zmywarki: Zastawa 13-osobowa
  • Standard testowy: EN 60436
• Ustawienie kosza górnego: niższe położenie
  • Program zmywania: Ekologiczny
  • Dodatkowe opcje: Brak
  • Ustawienie poziomu nabłyszczacza: F4.
• Ustawienie poziomu twardości wody: H3.

- Dawka detergentu standardowego: zmywanie zasadnicze 21 g

- Sposób ułożenia przedmiotów przedstawiono na poniższych rysunkach

Córny kosz 1. Filizanki 2. Spocki 3. Szklanki 4. Kubki 5. Brytfanna 6. Mały garnek 7. Talerze descrowe 8. Talerze obiadowe 9. Talerze głębokie 10. Pó r miski owalne 11. Talerze deserowe z melaminy 12. Miski z malaminy 13. Szklane miski 14. Miseczki do deserów 15. Kosz na sztućce

Kosz na szlućce 2 6 6 3 Kosz na szlućce IN ← 4 1 4 1 1 4 1 8 5 1 5 2 2 2 7 5 5 1 3 3 3 5 5 5 5 5 5 5 5 4 1 4 1 4 1 4 4 1 4 1 4 1 4 1. Łyzki stolowe 2. Widelce 3. Noże 4. Łyżeczki do herbaty 5. Łyżeczki deserowe 6. Łyżki do nakładania 7. Widelce do nakładania 8. Łyżki wazowe

Polski80

Notatka

Notatka

Notatka

SAMSUNG

MASZ PYTANIA LUB UWAGI?

KRAJ TELEFON	STRONA INTERNETOWA
AUSTRIA 0800 72 67 864 (0800 SAMSUNG) www.samsung.com/at/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 06196 77 555 77 www.samsung.com/de/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	210 608 098Chamada para a rede fixa nacionalDias úteis das 9h às 20h	www.samsung.com/pl/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN 0771-400 300	www.samsung.com/se/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support
POLAND	801-172-678*(opłata według taryfy operatora)	http://www.samsung.com/pl/support/

DD81-03206K-04
