RP168 - Gramofon Fenton - Bezpłatna instrukcja obsługi

Rodzaj produktu	Gramofon winylowy
Marka	Fenton
Model	RP168
Prędkości odtwarzania	33, 45, 78 obr./min
Łączność	Bluetooth (odbiór), USB (wyjście audio do PC), wyjście liniowe RCA
Zasilanie	12 V DC przez zasilacz sieciowy (220-240 V / 50 Hz)
Główne funkcje	Odtwarzanie płyt winylowych, automatyczne zatrzymanie, nagrywanie USB, wbudowany głośnik
Automatyczne zatrzymanie	Tak, przełącznik ON/OFF
Bluetooth	Odbiornik audio z urządzeń BT (smartfon, tablet)
Dołączone oprogramowanie	Audacity (CD lub pobranie)
Konserwacja i czyszczenie	Czyścić suchą ściereczką, nie używać środków chemicznych
Wskazówki bezpieczeństwa	Nie otwierać obudowy, unikać wilgoci, odłączyć podczas burzy
Części zamienne i akcesoria	Wkład igły, osłona ochronna, adapter 45 obr./min, zasilacz sieciowy
Gwarancja	Warunkowa, patrz instrukcja
Przeznaczenie	Tylko do wnętrz, temperatura 5°C do 35°C

Często zadawane pytania - RP168 Fenton

Jak podłączyć gramofon Fenton RP168 do komputera?

Podłącz gramofon do komputera przez port USB. Ustaw przełącznik sieciowy na ON. Zainstaluj oprogramowanie Audacity (CD lub pobranie). Skonfiguruj urządzenie audio w Audacity, wybierając 'Stereo Mix' lub urządzenie USB.

Co zrobić, jeśli płyta nie obraca się lub zatrzymuje się przedwcześnie?

Sprawdź przełącznik Autostop: jeśli jest w pozycji ON, gramofon zatrzymuje się automatycznie na końcu płyty. W przypadku niektórych płyt może zatrzymać się zbyt wcześnie; wtedy ustaw Autostop na OFF. Upewnij się również, że ramię jest przesunięte w stronę płyty (obrót rozpoczyna się automatycznie).

Jak używać funkcji Bluetooth?

Ustaw selektor trybu na BT. Dioda LED zmienia kolor na niebieski i miga. Włącz Bluetooth na swoim urządzeniu (telefon, tablet) i wyszukaj 'Fenton recordplayer'. Sparuj. Po połączeniu dioda LED pozostaje niebieska stale. Możesz wtedy odtwarzać muzykę przez głośniki gramofonu.

Czy mogę przesłać dźwięk z gramofonu do głośnika Bluetooth?

Nie, to urządzenie nie posiada nadajnika Bluetooth. Może tylko odbierać dźwięk z urządzenia Bluetooth, nie wysyłać. Użyj wyjścia liniowego lub USB do nagrywania.

Jak dbać o wkład igły i igłę?

Gdy nie używasz gramofonu, załóż osłonę ochronną na wkład igły. W razie potrzeby wyczyść igłę miękką szczoteczką. Unikaj wstrząsów i kurzu.

Dlaczego słychać lekki szum lub zakłócenia?

Upewnij się, że gramofon jest podłączony do gniazdka z uziemieniem. Unikaj zakłóceń z innymi urządzeniami elektrycznymi. Jeśli hałas utrzymuje się, sprawdź połączenia i stan igły.

Jaki adapter stosować do płyt 45 obr./min?

Użyj adaptera 45 obr./min dołączonego do zestawu. Umieść go na talerzu przed położeniem płyty z dużym centralnym otworem.

Jak ustawić głośność wbudowanych głośników?

Obróć pokrętło Regulacja głośności znajdujące się z przodu gramofonu. Steruje ono głośnością wbudowanych głośników i słuchawek (jeśli są).

Co zrobić, jeśli gramofon się nie włącza?

Sprawdź, czy zasilacz jest prawidłowo podłączony do gniazda DC IN i do gniazdka ściennego. Upewnij się, że przełącznik sieciowy z tyłu jest w pozycji ON. Jeśli dioda Power nie świeci, spróbuj innego gniazdka.

Czy mogę używać gramofonu bez komputera do nagrywania?

Tak, możesz po prostu słuchać płyt przez wbudowane głośniki lub wyjście liniowe. Nagrywanie przez USB wymaga komputera z programem Audacity.

INSTRUKCJA OBSŁUGI RP168 Fenton

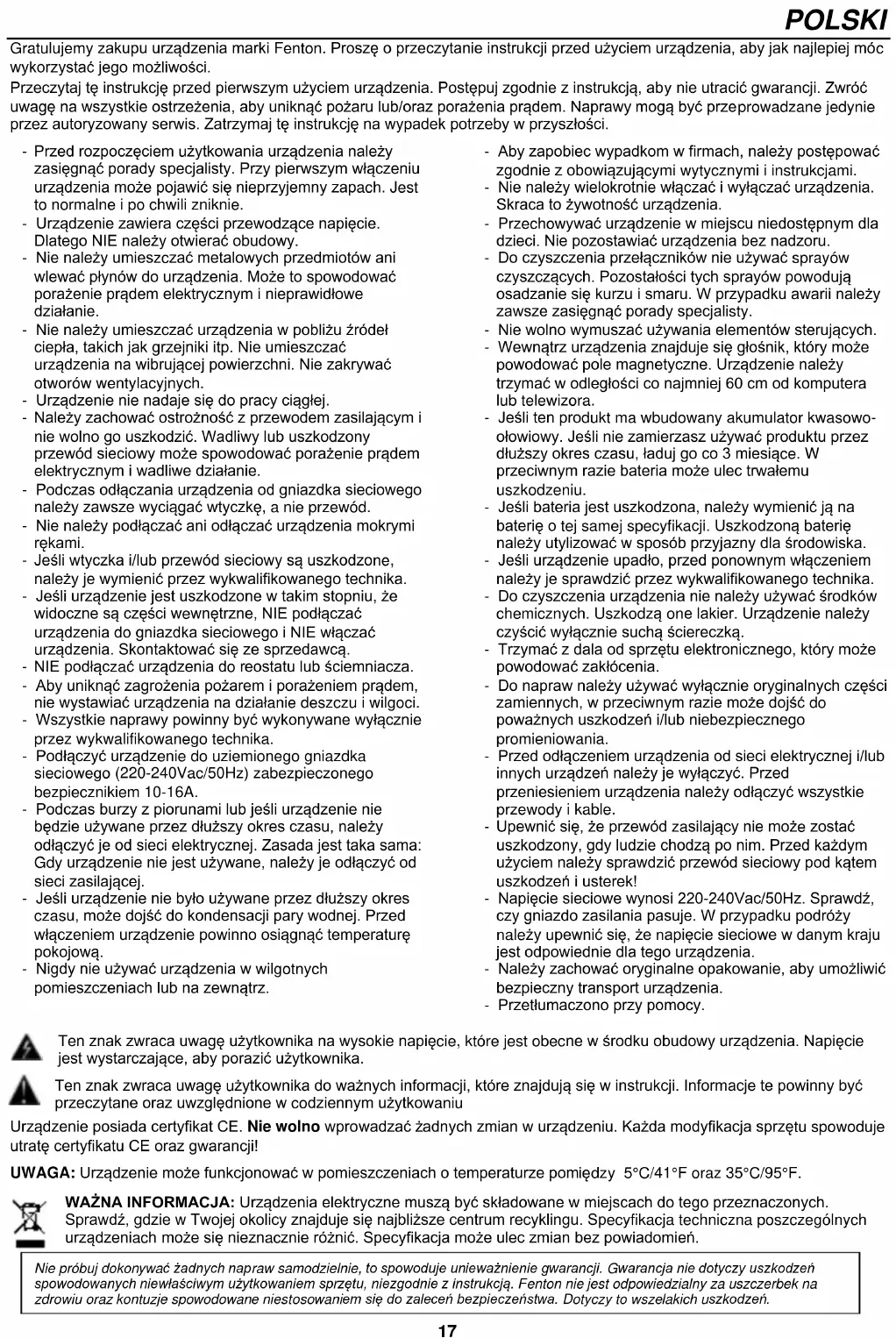

Gratulujemy zakupu urządzenia marki Fenton. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

- Przed rozpoczęciem użytkowania urządzenia należy zasięgnąć porady specjalisty. Przy pierwszym włączeniu urządzenia może pojawić się nieprzyjemny zapach. Jest to normalne i po chwili zniknie.

- Urządzenie zawiera części przewodzące napięcie. Dlatego NIE należy otwierać obudowy.

- Nie należy umieszczać metalowych przedmiotów ani wiewać płynów do urządzenia. Może to spowodować porażenie prądem elektrycznym i nieprawidłowe działanie.

- Nie należy umieszczac ć urządzenia w pobliżu źródeł ciepła, takich jak grzejniki itp. Nie umieszczac ć urządzenia na wibrującej powierzchni. Nie zakrywać otworów wentylacyjnych.

- Urządzenie nie nadaje się do pracy ciągłej.

- Należy zachować ostrożność z przewodem zasilającym i nie wolno go uszkodzić. Wadliwy lub uszkodzony przewód sieciowy może spowodować porażenie prądem elektrycznym i wadliwe działanie.

- Podczas odłączania urządzenia od gniazdka sieciowego należy zawsze wyciągać wtyczkę, a nie przewód.

- Nie należy podłączać ani odłączać urządzenia mokrymi rękami.

- Jeśli wtyczka i/lub przewód sieciowy są uszkodzone, należy je wymienić przez wykwalifikowanego technika.

- Jeśli urządzenie jest uszkodzone w takim stopniu, że widoczne są części wewnętrzne, NIE podłączać urządzenia do gniazdka sieciowego i NIE włączać urządzenia. Skontaktować się ze sprzedawcą.

- NIE podłącać urządzenia do reostatu lub ściemniacza.

- Aby uniknąć zagrożenia pożarem i porażeniem prądem, nie wystawiać urządzenia na działanie deszczu i wilgoci.

- Wszystkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowanego technika.

- Podłączyć urządzenie do uziemionego gniazdka sieciowego (220-240Vac/50Hz) zabezpieczonego bezpiecznikiem 10-16A.

- Podczas burzy z piorunami lub jeśli urządzenie nie będzie używane przez dłuższy okres czasu, należy odłączyć je od sieci elektrycznej. Zasada jest taka sama: Gdy urządzenie nie jest używane, należy je odłączyć od sieci zasilającej.

- Jeśli urządzenie nie było używane przez dłuższy okres czasu, może dojść do kondensacji pary wodnej. Przed włączeniem urządzenie powinno osiągnąć temperaturę pokojową.

- Nigdy nie używać urządzenia w wilgotnych pomieszczeniach lub na zewnątrz.

- Aby zapobiec wypadkom w firmach, należy postępować zgodnie z obowiązującymi wytycznymi i instrukcjami.

- Nie należy wielokrotnie włączać i wyłączać urządzenia. Skraca to żywotność urządzenia.

- Przechowywać urządzenie w miejscu niedostępnym dla dzieci. Nie pozostawiać urządzenia bez nadzoru.

- Do czyszczenia przełączników nie używać sprayów czyszczących. Pozostałości tych sprayów powodują osadzanie się kurzu i smaru. W przypadku awarii należy zawsze zasięgnąć porady specjalisty.

- Nie wolno wymuszać używania elementów sterujących.

- Wewnątrz urządzenia znajduje się głośnik, który może powodować pole magnetyczne. Urządzenie należy trzymać w odległości co najmniej 60 cm od komputera lub telewizora.

- Jeśli ten produkt ma wbudowany akumulator kwasowo- ołowiowy. Jeśli nie zamierzasz używać produktu przez dłuższy okres czasu, ładuj go co 3 miesiące. W przeciwnym razie bateria może ulec trwałemu uszkodzeniu.

- Jeśli bateria jest uszkodzona, należy wymienić ją na baterię o tej samej specyfikacji. Uszkodzoną baterię należy utylizować w sposób przyjazny dla środowiska.

- Jeśli urządzenie upadło, przed ponownym włączeniem należy je sprawdzić przez wykwalifikowanego technika.

- Do czyszczenia urządzenia nie należy używać środków chemicznych. Uszkodzą one lakier. Urządzenie należy czyścić wyłącznie suchą ściereczka.

- Trzymać z dala od sprzętu elektronicznego, który może powodować zakłócenia.

- Do napraw należy używać wyłącznie oryginalnych części zamiennych, w przeciwnym razie może dojść do poważnych uszkodzeń i/lub niebezpiecznego promieniowania.

- Przed odłączeniem urządzenia od sieci elektrycznej i/lub innych urządzeń należy je wyłączyć. Przed przeniesieniem urządzenia należy odłączyć wszystkie przewody i kable.

- Upewnić się, że przewód zasilający nie może zostać uszkodzony, gdy ludzie chodzią po nim. Przed każdym użyciem należy sprawdzić przewód sieciowy pod kątem uszkodzeń i usterek!

- Napięcie sieciowe wynosi 220-240Vac/50Hz. Sprawdź, czy gniazdo zasilania pasuje. W przypadku podróży należy upewnić się, że napięcie sieciowe w danym kraju jest odpowiednie dla tego urządzenia.

- Należy zachować oryginalne opakowanie, aby umożliwiać bezpieczny transport urządzenia.

- Przetlumaczono przy pomocy.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Fenton nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikolwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu. Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

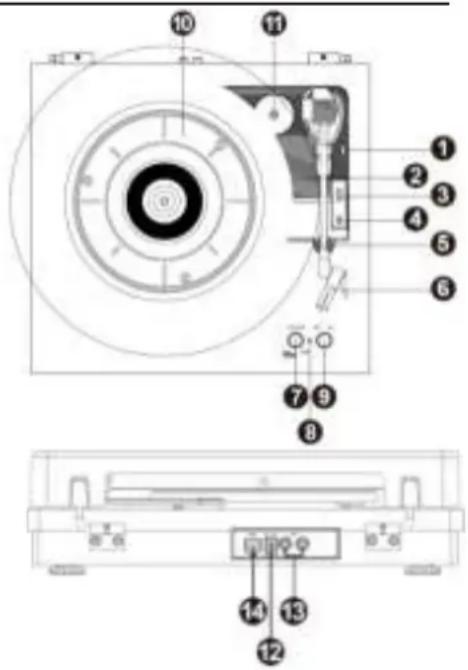

OPIS URZADZENIA

1. Dźwignia Ramienia

Za pomocą tego przycisku, ramię może być podnoszone i obniżane.

2. Oparcie Ramienia

3. Przełącznik 33/45/78 RPM

Wybór prędkości obrotowej talerza.

4. Przełącznik Autostop ON/OFF

Przełącznik ten włącza lub wyłącza funkcję automatycznego zatrzymania. Gdy automatyczne zatrzymanie jest włączone, platforma zacznie się obracać, gdy tylko ramię tonu zostanie umieszczone nad nagraniem i przestanie się obracać, gdy osiągnie koniec nagrania. Niektóre rekordy winylowe zatrzymują się przed końcem lub nie zatrzymują się po osiągnięciu końca. W takim przypadku należy ustawić funkcję Auto-stop na OFF.

5. Blokada

Blokada zabezpieczająca ramię mikrofonu, gdy gramofon nie jest używany.

6. Wkładka z Iglą

Kiedy gramofon nie jest używany, zaleca się zakładanie nakładki ochronnej na igłę.

7. Regulacja Głośności

Regulacja głośności głośników.

8. Dioda LED

Wskaźnik zasilania.

9. Tryb Pracy

Wybór trybu pracy pomiędzy BT i Phono.

10. Platter

Położ tu swój rekord.

11. 45RPM Platter

12. Gniazdo Zasilania

Gniazdo do podłączenia zewnętrznego zasilania 12V.

13. Wyjście Liniowe

Dźwięk odtwarzanego nagrania jest wysyłany do wyjścia audio o poziomie liniowym. Nie można podłączać pod to gniazdo urządzeń o poziomie phono.

14. Port USB

Użyj dołączonego w zestawie kabla USB, aby podłączyć gramofon do komputera. Dzięki połączeniu USB, możliwe jest zgrywanie płyt winylowych na komputer.

1. Ustaw tryb pracy (9) na PH. Uruchom urządzenie włącznikiem na tylnym panelu gramofonu. Zapali się czerwona dioda.

2. Umieść płytę winylową na talerzu oraz wybierz odpowiednią prędkość (33/45/78RPM) stosownie do rodzaju nagrania.

UWAGA: podczas odtwarzania płyty 45RPM, użyj odpowiedniego adaptera, dołączonego w zestawie.

1. Zdejmij osłone wkładki. Zwolnij blokadę ramienia, następnie za pomocą dźwigni podnieś ramię do góry oraz delikatnie przesuń ramię do pożądanej pozycji nad płytą. Gramofon zacznie kręcić płytą, kiedy ramię znajdzie się nad płytą. Użyj ponownie dźwigni, aby ramię powoli obniżyło się do poziomu płyty i rozpoczęło odtwarzanie.

NOTE: Jeśli przełącznik AUTO STOP ON/OFF jest ustawiony w pozycji ON, nagrywanie zostanie zatrzymane automatycznie po zakończeniu. Jeżeli przełącznik Auto Stop Control jest ustawiony na OFF, płyta NIE zatrzyma się automatycznie po zakończeniu odtwarzania. Funkcja AUTO STOP ma zastosowanie do większości płyt winylowych 33RPM. Jednakże, w przypadku bardzo niewielu płyt winylowych, zatrzyma się ona, gdy nie dotarła jeszcze do końca (w tym przypadku należy przekręcić przełącznik AUTO STOP na pozycję OFF, a następnie kontynuować odtwarzanie), lub nie zatrzyma się, gdy dotrze do końca, gdy AUTO STOP jest włączone.

1. Użyj pokrętła, aby wyregulować głośność.

POŁĄCZENIE BT

1. Ustaw przełącznik trybu pracy (9) na BT. Dioda zacznie migać na niebiesko.
2. Włącz funkcję BT na swoim telefonie, tablecie lub innym urządzeniu oraz rozpocznij wyszukiwanie dostępnych urządzeń. Na liście powinien pojawić się Fenton recordplayer.
3. Po sparowaniu i połączeniu, wskaźnik LED będzie świecił stałym światłem niebieskim. Teraz możesz rozpocząć odtwarzanie na swoim telefonie.
4. Obróć pokrętło regulacji głośności, aby dostosować głośność.

Odnotowano: To urządzenie nie posiada nadajnika BT, oznacza to, że nie jest możliwe przesyłanie dźwięku przez BT do np. głośnika BT

Gdy urządzenie jest używane jako głośnik BT, nie można jednocześnie korzystać ze wszystkich innych funkcji odtwarzania.

POŁĄCZENIE Z KOMPUTEREM

• Przed podłączeniem gramofonu do komputera, odłącz go od miksera lub systemów Hi-Fi.

• Dołączone w zestawie oprogramowanie jest autorstwa firm trzecich. Z tego powodu Fenton nie udziela informacji na pytania dotyczące programu lub pomocy z oprogramowaniem.

• Uruchom komputer

• Podłącz gramofon do zasilania
• Uruchom gramofon za pomocą głównego włącznika, umieszczonego z tyłu urządzenia
• Po uruchomieniu komputera, podłącz do niego gramofon za pomocą dołączonego kabla USB. Komputer rozpocznie instalację sterowników.
• Po instalacji sterowników, musisz zainstalować oprogramowanie (np. Audacity)

Windows: umieść płytę CD w napędzie lub pobierz najnowszą wersję z http://audacity.sourceforge.net

MAC: pobierz najnowszą wersję z http://audacity.sourceforge.net

KONFIGURACJA OPROGRAMOWANIA

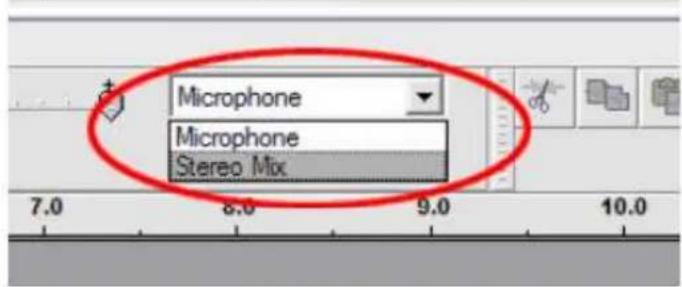

1. Kliknij w Mikrofon w rozwijanym menu oraz wybierz „Stereo Mix”.

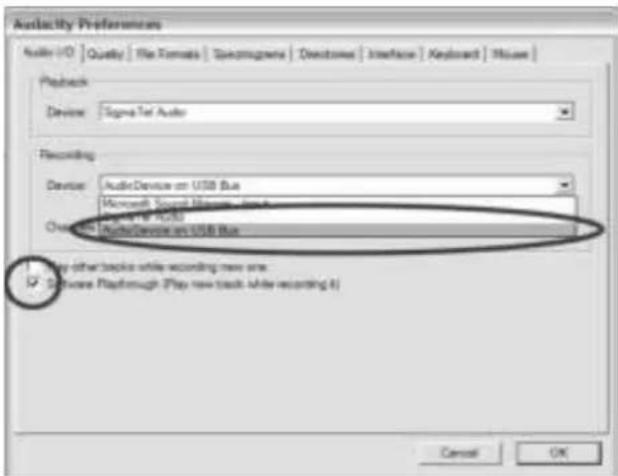

1. Wybierz menu "Edit", a następnie "Preferences".

W sekcji „Recording” wybierz urządzenie AudioDevice on USB Bus, jak na obrazku. Zaznacz „Software Playthrough”, aby odsłuchować utwór podczas nagrywania.

1. Po ustawieniu powyższych funkcji, jesteś gotowy do nagrywania. Jeśli nadal masz kłopoty z odszukaniem urządzenia w programie, sprwadź ustawienia systemowe, lub spróbuj wybrać źródło dźwięku w panelu sterowania dźwiękiem.

Uwaga: Przedstawione zrzuty ekranu są użyte w celach pokazowych. Aby uzyskać więcej informacji, lub w celu pobrania najnowszej wersji oprogramowania, wejdź na stronę http://www.audacity

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA
