Tecro TSCS725 - Klimatyzator QLIMA - Bezpłatna instrukcja obsługi

Marka	Qlima
Model	Tecro TSCS725
Typ produktu	Klimatyzator ścienny split
Zasilanie elektryczne	220-240 V ~ 50 Hz, 1 faza
Wydajność chłodzenia (nominalna)	2650 W (zakres 11231-3350 W)
Wydajność grzania (nominalna)	2400 W (zakres 850-3452 W)
Klasa energetyczna (chłodzenie)	A++
SEER (sezonowa efektywność chłodzenia)	6.5
SCOP (sezonowa efektywność grzania)	4.0
Roczne zużycie energii (chłodzenie)	140 kWh
Roczne zużycie energii (ogrzewanie)	840 kWh
Osuszanie	36 L/24h
Prędkości wentylatora	3 (Auto, Niska, Średnia, Wysoka)
Typy filtrów	Siatka, Węgiel aktywny, 3M HAF
Czynnik chłodniczy	R410A, ładunek 800 g, GWP 1975
Wymiary jednostki wewnętrznej (SxWxG)	715 x 250 x 188 mm
Wymiary jednostki zewnętrznej (SxWxG)	770 x 555 x 300 mm
Masa netto jednostki wewnętrznej	11.5 kg
Masa netto jednostki zewnętrznej	26.9 kg
Poziom hałasu wewnątrz (max/min)	51 dB(A) / 26 dB(A)
Poziom hałasu na zewnątrz	60 dB(A)
Główne funkcje	Chłodzenie, ogrzewanie, osuszanie, wentylacja, oszczędność energii, timer, turbo, swing
Pilot w zestawie	Tak, z wyświetlaczem LCD
Gwarancja	2 lata na materiał i wady produkcyjne
Konserwacja i czyszczenie	Czyść filtry co 2 tygodnie; wymień filtr węgla aktywnego i 3M HAF 2 razy w sezonie

Często zadawane pytania - Tecro TSCS725 QLIMA

Jak zainstalować klimatyzator Tecro TSCS725?

Instalacja musi być wykonana przez upoważnionego specjalistę. Urządzenie należy podłączyć do gniazdka z uziemieniem (230V/50Hz). Przestrzegaj minimalnych odstępów i zaleceń bezpieczeństwa zawartych w instrukcji.

Jak korzystać z pilota?

Włóż dwie baterie AAA/LR03, zachowując właściwe bieguny. Skieruj pilota w stronę odbiornika jednostki wewnętrznej bez przeszkód. Maksymalny zasięg wynosi 6-7 metrów.

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź zasilanie elektryczne, czy wtyczka jest dobrze wciśnięta, czy bezpiecznik/wyłącznik nie zadziałał. Jeśli pilot nie działa, wymień baterie. Upewnij się, że żadna przeszkoda nie blokuje sygnału.

Jak czyścić filtry powietrza?

Wyłącz i odłącz urządzenie. Otwórz przedni panel, wyjmij filtr siatkowy i umyj go ciepłą wodą lub odkurzaczem. Filtr z węglem aktywnym i filtr 3M HAF nie są myte – należy je wymieniać.

Dlaczego urządzenie wydmuchuje zimne powietrze w trybie ogrzewania?

To normalne na początku cyklu lub podczas odszraniania. Urządzenie czeka, aż wymiennik się nagrzeje, zanim zacznie nadmuchiwać ciepłe powietrze. Funkcja anty-zimne powietrze jest tymczasowo aktywna.

Jak ustawić timer?

Naciśnij TIMER ON, aby ustawić czas włączenia, lub TIMER OFF, aby ustawić czas wyłączenia. Każde naciśnięcie zwiększa czas o 30 minut do 10 godzin, a następnie o 1 godzinę. Potwierdź, czekając 1 sekundę.

Co oznacza kod błędu EC na wyświetlaczu?

Kod EC oznacza wykrycie wycieku czynnika chłodniczego. Natychmiast zatrzymaj urządzenie, nie uruchamiaj go ponownie i skontaktuj się z dostawcą lub upoważnionym technikiem.

Czy mogę użyć przedłużacza elektrycznego?

Nie, używanie przedłużacza jest zabronione. Podłącz urządzenie bezpośrednio do gniazdka z uziemieniem. W przypadku braku odpowiedniego gniazdka skontaktuj się z elektrykiem.

Jak często należy wymieniać filtry?

Filtr z węglem aktywnym i filtr 3M HAF należy wymieniać dwa razy w sezonie. Filtr siatkowy czyści się co dwa tygodnie.

Jak kierować przepływ powietrza?

Użyj pilota: naciśnij AIR DIRECTION, aby przechylać pionowe żaluzje o 6° przy każdym naciśnięciu, lub SWING, aby uzyskać automatyczne balansowanie. Poziome żaluzje ustawia się ręcznie.

INSTRUKCJA OBSŁUGI Tecro TSCS725 QLIMA

Serdecznie gratulujemy Państwu zakupu klimatyzatora Tectro. Nabyli Państwo urządzenia

najwyższej jakości, które będą służyć Państwu przez wiele lat, pod warunkiem, że będą Państwo

używać go we właściwy sposób. Dlatego prosimy o poświęcenie czasu na przeczytanie niniejszej

instrukcji obsługi, gdyż pomoże to Państwu zapewnić optymalną trwałość klimatyzatora.

My natomiast w imieniu producenta dajemy Państwu dwuletnią gwarancję na wszelkie usterki

materialowe i fabryczne.

Życzymy naszym klientom przyjemnego chłodu i komfortu w kształtowaniu odpowiedniego

mikroklimatu

Łączymy serdeczne pozdrowienia,

PVG Holding B.V.

Dział Obsługi Klienta

1. PRZED PIERWSZYM UŻYCIEM PRZECZYTAJ INSTRUKCJĘ OBSŁUGI.
2. W RAZIE WĄTPLIWOŚCI SKONTAKTUJ SIĘ Z DEALEREM.

PL

68

SPIS TREŚCI

A. PRZEPISY BEZPIECZEŃSTWA B. ISTOTNE CZĘŚCI C. ZAKRES TEMPERATURY PRACY D. OBSŁUGA PRZY POMOCY PILOTA ZDALNEGO

STEROWANIA

E. OPTYMALNE DZIAŁANIE F. REGULACJA KIERUNKU WYDMUCHU POWIETRZA G. ZASADY DZIAŁANIA KLIMATYZATORA H. CZYSZCZENIE I KONSERWACJA

I. WSKAZÓWKI DOTYCZĄCE DZIAŁANIA J. USUWANIE ZAKŁÓCEŃ

K. WARUNKI GWARANCJI

L. DANE TECHNICZNE

PRZECZYTAJ INSTRUKCJĘ OBSŁUGI

W niniejszej instrukcji znajdą Państwo szereg wskazówek i porad dotyczących właściwej obsługi oraz konserwacji urządzenia. Natomiast w rozdziale J 'Usuwanie zakłóceń' podane są sposoby usunięcia ewentualnych zakłóceń. Dlatego aby uniknąć zbytecznych kosztów naprawy prosimy najpierw zapoznać się z treścią rozdziału J "Usuwanie zakłóceń".

A. PRZEPISY BEZPIECZEŃSTWA

Niniejsze urządzenie może być zainstalowane tylko wtedy, gdy spełnia lokalne/krajowe przepisy prawne, rozporządzenia i normy. Produkt ten przeznaczony jest do użytku jako klimatyzator w domach mieszkalnych i nadaje się do użycia tylko w suchych, normalnych warunkach domowych, wewnątrz pokoju dziennego, kuchni i garażu. Klimatyzator przystosowany jest do przyłączenia do sieci wyłącznie za pośrednictwem uziemionego gniazdka sieciowego o napięciu sieci zasilającej 230 V~/50 Hz.

UWAGA

• Klimatyzator MUSI być podłączony do sieci zasilającej przewodem uziemiającym. Jeżeli przyłączenie do sieci nie jest uziemione, urządzenia nie wolno w żadnym wypadku do niej przyłączać. Gdy klimatyzator jest przyłączony do sieci zasilającej, wtyczka przewodu zasilającego musi być zawsze łatwo dostępna. Przed przystąpieniem do instalacji zapoznaj się najpierw z instrukcją obsługi i postępuj zgodnie z podanymi w niej zaleceniami.
• Klimatyzator zawiera płyn chłodniczy i jest klasyfikowany jako urządzenie pod ciśnieniem. Z tego względu w przypadku instalowania czy serwisowania klimatyzatora należy zawsze kontaktować się z autoryzowanym przedstawicielem. Klimatyzator wymaga przeglądu raz do roku; taki przegląd powinien być wykonany tylko przez autoryzowanego przedstawiciela. Gwarancja nie obowiązuje w przypadku uszkodzenia powstałego wskutek niezgodnego z instrukcją obchodzenia się z urządzeniem lub będącego rezultatem zaniedbania.

Przed instalacją klimatyzatora należy sprawdzić, czy:

• Napięcie sieci zasilającej jest zgodne z parametrami wskazanymi dla tego typu na nalepce znamionowej;

Gniazdko sieciowe i rodzaj sieci zasilającej są przystosowane do przyłączenia urządzenia zgodnie z parametrami wskazanymi na nalepce znamionowej; - Wtyczka przewodu zasilającego pasuje do gniazdka sieciowego; - Klimatyzator ustawiony jest w miejscu instalacji na stabilnym, płaskim podłożu.

W razie wątpliwości, czy powyższe wymogi są spełnione, radzimy kontrolę oraz instalację powierzyć fachowcowi.

• Klimatyzator został wyprodukowany zgodnie z normami bezpieczeństwa. Mimo to - jak w przypadku wszelkich innych urządzeń elektrycznych - należy obchodzić się z nim ostrożnie.
• Nigdy nie zakrywać wlotu ani wylotu powietrza.
• Nie wolno dopuścić do kontaktu urządzenia ze środkami chemicznymi.
• W żadnym wypadku nie wolno dopuścić do kontaktu urządzenia z wodą, tzn. nie należy go nigdy zwilżać, moczyć ani zanurzać w wodzie. Jeśli woda dostanie się do jednostki wewnętrznej, wyłącz jednostkę i odłącz zasilanie energetyczne.
• Nie wolno wkładać palców ani żadnych obcych przedmiotów do otworów w klimatyzatorze.
• Klimatyzatora nie wolno w żadnym wypadku przyłączać do sieci za pomocą przedłużacza. W razie braku odpowiedniego uziemienia gniazdka sieciowego należy zlecić fachowcowi jego instalację.
• Ewentualne naprawy lub czynności konserwacyjne należy powierzyć jedynie fachowcowi z autoryzowanego serwisu naprawczego lub serwisu firmy dostawcy. Równocześnie przestrzegać należy zasad i zaleceń dotyczących użytkowania klimatyzatora podanych w załączonej instrukcji obsługi i działania.
• Zawsze wyłączać zasilanie, jeśli urządzenie nie jest używane.
• W przypadku uszkodzenia kabla zasilającego producent, biuro obsługi klienta lub osoby o podobnych kwalifikacjach muszą go wymienić, aby uniknąć niebezpiecznych sytuacji.
• Nie wolno otwierać klimatyzatora w czasie pracy. Przed otwarciem urządzenia należy przerwać dopływ prądu.
• Przystępując do czyszczenia albo konserwacji klimatyzatora, zawsze należy wyjąć wtyczkę z kontaktu albo przerwać dopływ prądu.
• Nie wolno umieszczać palników gazowych lub innych urządzeń grzewczych w pobliżu wywietrznika.
• W żadnym wypadku nie wolno obsługiwać klimatyzatora bądź dotykać jego obudowy mokrymi rękami.
• Urządzenie w czasie pracy imituje hałas, co z kolei jest zgodne z obowiązującymi normami; użytkownika jest sprawdzić, czy użytkowanie klimatyzatora zgodne jest z obowiązującymi normami.
• Przed przemieszczeniem urządzenia należy pamiętać o uprzednim opróżnieniu pojemnika na wodę.
• Ze względu na bezpieczeństwo należy zwrócić uwagę na to, aby urządzenie to nie było obsługiwane przez osoby (w tym dzieci) niepełnosprawne fizycznie lub umysłowo, bądź osoby nie posiadające wystarczającej w tym celu wiedzy lub umiejętności. Jest to jedynie możliwe pod nadzorem oraz zgodnie ze wskazówkami udzielonymi przez osobę odpowiedzialną za bezpieczeństwo tychże niepełnosprawnych.
• Należy również zwrócić uwagę na to, aby dzieci nie miały bezpośredniego dostępu do urządzenia i nie wolno pozostawiać ich bez nadzoru w pobliżu urządzenia, gdy jest ono uruchomione.
• Zaleca się nie przebywać w bliskim bezpośrednim sąsiedztwie wylotu powietrza odprowadzanego na zewnątrz.
• Nigdy nie wolno pić wody kondensacyjnej z klimatyzatora.
• Nie modyfikować urządzenia.

UWAGA!

• Klimatyzatora nie wolno w żadnym wypadku używać, jeśli przewód zasilający, wtyczka, obudowa lub panel kontrolny są uszkodzone.
• Nieprzestrzeganie tych zaleceń może doprowadzić do unieważnienia gwarancji na to urządzenie.

ISTOTNE CZĘŚCI

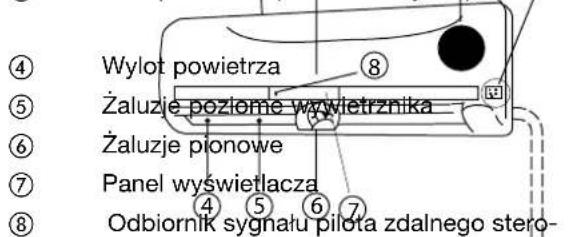

JEDNOSTKA WEWNĘTRZNA Jednostka wewnętrzna

① Panel przedni

② Wlot powietrza ① ③ ⑩ ③ Filtr powietrza (umieszczony za panelem

⑩ Ręczny przycisk kontrolny (auto/cool)

JEDNOSTKA ZEWNĘTRZNA Jednostka zewnętrzna

Wylot powietrza

przednim)

wania

opis zobacz rozdział D)

⑩ Przewód chłodniczy, rura odprowadzająca (TS7xx przewód chłodniczy niezałączona) ⑫ Wlot powietrza (z boku oraz z tyłu)

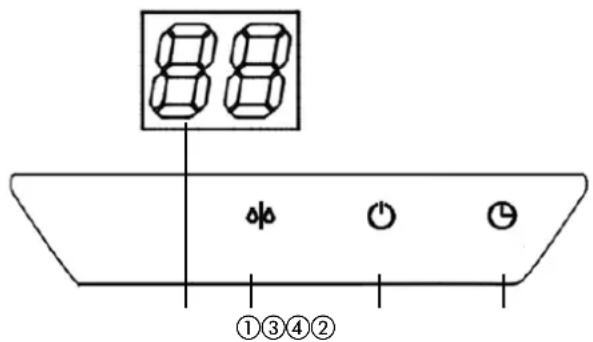

WSKAŹNIKI FUNKCJI NA PANELU WYŚWIETLACZA JEDNOSTKI ZEWNĘTRZNEJ

① Wskaźnik odszraniania DEFROST

Wskaźnik ten zaświeca się, gdy klimatyzator rozpoczyna automatycznie odszranianie lub wtedy, gdy podczas pracy urządzenia w trybie ogrzewania uaktywniona zostaje funkcja kontroli regulacji przepływu ciepłego powietrza.

② Wskaźnik TEMPERATURE

Wyświetla ustawienia temperatury w czasie pracy klimatyzatora.

③ Wskaźnik OPERATION

Wskaźnik ten zaświeca się w momencie, gdy włączone zostaje zasilanie klimatyzatora i świeci się przez cały czas jego działania.

④ Wskaźnik programatora czasu TIMER

Wskaźnik ten zaświeca się, gdy programator czasu TIMER został włączony/wyłączony "ON/OFF".

C ZAKRES TEMPERATURY PRACY

Chłodzenie, grzanie i/lub osuszanie jest odpowiednie do następujących temperatur wewnętrznych i zewnętrznych:

Tryb pracy Temperatura	Tryb chłodzenia	Tryb ogrzewania	Tryb osuszania
Temperatura pomieszczenia	17°C - 32°C	10°C - 30°C	17°C - 32°C
Temperatura zewnętrzna 0°C	- 50°C	-15°C - 30°C	0°C - 50°C

UWAGA

• Jeżeli klimatyzator jest używany w temperaturach innych niż podane powyżej, mogą się włączyć pewne zabezpieczenia, na skutek czego urządzenie nie będzie właściwie funkcjonować.
• Jeżeli klimatyzator pracuje w pomieszczeniu o nadmiernej względnej wilgotności powietrza przekraczającej 80%, może dojść do powstania skroplin na powierzchni klimatyzatora. W takim przypadku należy uchylić maksymalnie pionowe żaluzje wywietrznika (w pozycji pionowej w stosunku do podłoża) oraz ustawić wentylator na wysoką prędkość, tj. tryb HIGH.
• Aby zapewnić maksymalną efektywność działania klimatyzatora w trybie chłodzenia i ogrzewania, okna i drzwi należy pozostawić zamknięte.

OBSŁUGA PRZY POMOCY PILOTA ZDALNEGO STEROWANIA

UWAGA!

• Pilot zdalnego sterowania należy skierować bezpośrednio na odbiornik sygnału umieszczony na jednostce wewnętrznej oraz usunąć ewentualne przeszkody usytuowane pomiędzy pilotem a jednostką wewnętrzną, uniemożliwiające swobodną transmisję tego sygnału. W przeciwnym razie sygnał nie zostanie właściwie odebrany, a klimatyzator nie będzie działać.
• Maksymalny zasięg pilota zdalnego sterowania wynosi 6 do 7 metrów.

UWAGA!

• Umieść pilot zdalnego sterowania w miejscu, z którego sygnał może docierać do odbiornika jednostki. W razie wybrania pracy z programatorem czasowym pilot zdalnego sterowania w określonym czasie automatycznie przekazuje sygnał do jednostki wewnętrznej. Jeśli położysz pilot zdalnego sterowania w miejscu, skąd będzie utrudniona transmisja sygnału, może wystąpić opóźnienie czasowe do 15 minut.

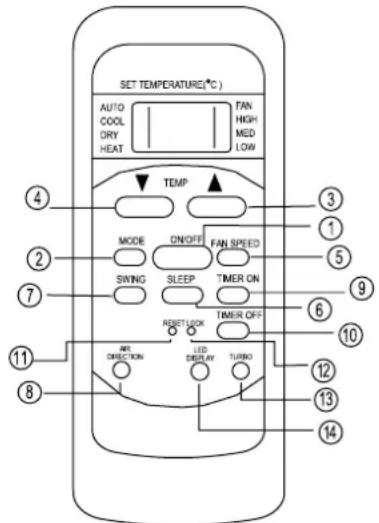

Wyjaśnienie funkcji przycisków na pilocie zdalnego sterowania

Rys. 1.

① Przycisk On/off (włącz/wyłącz): Po naciśnięciu tego przycisku klimatyzator zostaje uruchomiony, a przy kolejnym naciśnięciu wyłączony. ② Przycisk trybów pracy Mode: Każdorazowe naciśnięcie tego przycisku powoduje zmianę trybu pracy w kolejności: AUTO, COOL (chłodzenie), DRY (osuszanie), HEAT (ogrzewanie) oraz FAN (wentylator), które wskazują symbole:

③ Przycisk ▲: Naciśnięcie tego przycisku umożliwia podwyższenie temperatury pomieszczenia do wartości maks. 30°C. ④ Przycisk ▼: Naciśnięcie tego przycisku umożliwia obniżenie temperatury pomieszczenia do wartości min. 17°C. ⑤ Przycisk regulacji wentylatora Fan: Za pomocą tego przycisku można ustawić żądaną prędkość pracy wentylatora (Fan Speed). Każdorazowe naciśnięcie tego przycisku powoduje zmianę trybu pracy wentylatora od AUTO, LOW (niska), MED. (średnia) do HIGH (wysoka), a następnie powrót do AUTO. Jeżeli wybrany zostanie tryb pracy AUTO lub DRY, prędkość pracy wentylatora będzie kontrolowana automatycznie i nie będzie można jej zmienić na inną. ⑥ Przycisk SLEEP (sen). Naciśnij ten przycisk, aby uaktywnić funkcję snu, która zapewnia odpowiednie warunki klimatyczne podczas snu, jednocześnie oszczędzając energię. Ponowne naciśnięcie tego przycisku usuwa tę funkcję. Ta funkcja, którą można używać wyłącznie w połączeniu z chłodzeniem, ogrzewaniem albo automatycznym funkcjonowaniem [COOL, HEAT i AUTO], sprawia, że klimatyzator automatycznie podwyższa ustawioną temperaturę o 1°C na godzinę (w trybie chłodzenia) albo ją obniża (w trybie ogrzewania) przez pierwsze 2 godziny. Klimatyzator będzie następnie przez 5 godzin utrzymywał tę temperaturę (ustawiona temperatura +/- 2 stopnie). Potem urządzenie wyłączy się automatycznie.

⑦ Przycisk wachlowania Swing: Naciśnięcie przycisku SWING umożliwia uruchomienie funkcji wachlowania, a ponowne naciśnięcie tego przycisku - skasowanie tej funkcji. ⑧ Przycisk regulacji kierunku wydmuchu powietrza (Air direction): Naciśnięcie go umożliwia regulację kąta nachylenia żaluzji wylotowych klimatyzatora. Każdorazowe naciśnięcie go zmienia kąt nachylenia żaluzji o 6 stopni. Jeżeli położenie żaluzji w danym momencie wpływa ujemnie na wydajność chłodzenia lub ogrzewania, to położenie to ulega automatycznej zmianie. Jeżeli naciskamy na ten przycisk, na wyświetlaczu nie wyświetla się żaden symbol. ⑨ Przycisk Timer on: Naciśnięcie tego przycisku umożliwia automatyczne włączenie się urządzenia w ustalonym następstwie czasowym. Każdorazowe naciśnięcie tego przycisku powoduje odpowiednio zmianę interwału czasowego o 30 minut. Jeżeli ustawienie czasu wskazuje 10 godzin, każdorazowe naciśnięcie przycisku powoduje automatyczną zmianę zaprogramowanego interwału czasowego o 60 minut. Aby skasować to automatyczne zaprogramowanie czasu, należy dalej naciskać na przycisk do momentu, aż wyświetli się 0.0. ⑩ Przycisk Timer off: Naciśnięcie tego przycisku umożliwia automatyczne wyłączenie urządzenia w ustalonym następstwie czasowym. Każdorazowe naciśnięcie tego przycisku powoduje odpowiednio zmianę interwału czasowego o 30 minut. Jeżeli ustawienie czasu wskazuje 10 godzin, każdorazowe naciśnięcie przycisku powoduje automatyczną zmianę zaprogramowanego interwału czasowego o 60 minut. Aby skasować to automatyczne zaprogramowanie czasu, należy dalej naciskać na przycisk do momentu, aż wyświetli się 0.0. ⑪ Przycisk resetowania: Gdy umieszczony we wgłębieniu przycisk resetowania zostaje naciśnięty, wszystkie bieżące ustawienia są kasowane, a pilot powraca do początkowych ustawień. ⑫ Przycisk LOCK (blokada): Przez naciśnięcie umieszczonego we wgłębieniu przycisku blokady LOCK zostaje zablokowane wszystkie dotychczasowe ustawienia. Pilot reaguje wtedy tylko na przycisk LOCK. Aby ustawienie to wyłączyć, naciśnij ponownie przycisk blokady LOCK. ⑬ Przycisk TURBO: Jeżeli przycisk ten jest wciśnięty podczas pracy klimatyzatora w trybie chłodzenia [COOL], urządzenie przechodzi na pełną moc chłodzenia. Naciśnij ponownie ten przycisk, aby wyłączyć funkcję TURBO. ⑭ Przycisk LED DISPLAY (wyświetlacz): Naciskając ten przycisk, można włączyć oświetlenie na wyświetlaczu pilota zdalnego sterowania. Oświetlenie wyłączy się automatycznie, gdy zostanie naciśnięty inny przycisk (nie dotyczy urządzeń, które są wyposażone w tę funkcję).

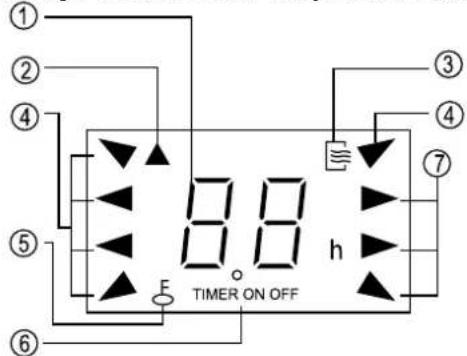

Nazwy i funkcje wskaźników na pilocie zdalnego sterowania

Rys. 2.

Panel wyświetlacza

① Wyświetlacz cyfrowy: Wskazuje on ustawioną temperaturę. W czasie pracy urządzenia uruchomionego przy pomocy regulatora czasowego TIMER na panelu cyfrowego wyświetlacza nie zostaje wyświetlony aktywowany czas włączenia i wyłączenia [ON/OFF] regulatora czasu. Jeżeli klimatyzator pracuje w trybie wentylowania [FAN], na wyświetlaczu nie wyświetlają się żadne informacje. ② Dioda emisji sygnału: Dioda ta świeci się, gdy pilot zdalnego sterowania wysyła sygnały do jednostki wewnętrznej klimatyzatora. ③ Wskaźnik On/Off (włącz/wyłącz): Ten symbol wyświetla się, gdy urządzenie zostaje uruchomione przy pomocy pilota zdalnego sterowania i gaśnie z chwilą wyłączenia klimatyzatora. ④ Wskaźnik wyboru trybu pracy: Za każdym razem po naciśnięciu przycisku wyboru trybu MODE następuje wybór trybu w następującej kolejności: AUTO [automatyczny], COOL [chłodzenia], DRY [osuszanie], HEAT [ogrzewanie]. W modelach tylko chłodzących nie ma tego wskaźnika. ⑤ Wskaźnik LOCK (blokada): Wskaźnik LOCK wyświetla się po naciśnięciu przycisku LOCK. Naciśnij ponownie przycisk LOCK, aby skasować wyświetlanie tej funkcji na wyświetlaczu. ⑥ Wskaźnik Timer (wyłącznik czasowy): Ten obszar wyświetlacza wskazuje ustawienia wyłącznika czasowego. Jeżeli ustawiony jest tylko czas rozpoczęcia pracy urządzenia, na wyświetlaczu ukaże się TIMER ON (włącz). Natomiast, jeżeli jest ustawiony tylko czas zakończenia pracy, na wyświetlaczu ukaże się TIMER OFF (wyłącz). Jeżeli będą ustawione obie operacje, na wyświetlaczu ukaże się TIMER ON-OFF (włącz/wyłącz), co oznacza, że został wybrany czas rozpoczęcia i zakończenia pracy urządzenia. ⑦ Wskaźnik prędkości wentylatora: Przy naciśnięciu przycisku FAN SPEED (prędkość wentylatora) można wybrać pożądaną wielkość obrotów wentylatora (Automatyczna - niska - średnia - wysoka). Wyświetlacz LCD wskazuje wybraną prędkość. Nic nie wyświetla się, jeżeli tryb jest ustawiony na Auto!

UWAGA!

Rys. 2 ilustruje wszystkie możliwe wskazania wyświetlacza LCD jednocześnie w celu objaśnienia poszczególnych funkcji. Jednak podczas normalnego działania klimatyzatora na panelu wyświetlacza widoczne będą jedynie używane obecnie funkcje.

Obsługa pilota zdalnego sterowania

Wymiana baterii w pilocie

Używaj jedynie suchych baterii alkalicznych typu AAA/LR03.

W żadnym wypadku nie używaj baterii innych typów.

1. Zdejmij tylną pokrywę pojemnika na baterie pilota zdalnego sterowania przesuwając ją zgodnie z kierunkiem strzałki.
2. Włóż dwie nowe baterie zwracając uwagę na to, aby bieguny baterii dodatni (+) oraz ujemny (-) znalazły się we właściwym położeniu zgodnie ze wskazanym kierunkiem.
3. Nasuń pokrywkę z powrotem na swoje miejsce.

UWAGA!

• Po wyjęciu baterii w pilocie zdalnego sterowania wykasowują się wszystkie zaprogramowane dane. Po włożeniu nowych baterii pilot zdalnego sterowania trzeba ponownie zaprogramować.
• Zużyte baterie należy wymienić na nowe tego samego typu. Użycie innego typu baterii może spowodować awarię pilota.
• Jeżeli nie zamierzasz używać pilota zdalnego sterowania przez dłuższy okres czasu (kilka tygodni), wyjmij z niego baterie, aby zapobiec ewentualnym wyciekom z baterii mogącym spowodować uszkodzenie pilota zdalnego sterowania.
• Średni okres użytkowania baterii wynosi około 6 miesięcy.
• Zużyte baterie należy wymienić na nowe wtedy, gdy sygnał dźwiękowy jednostki wewnętrznej nie jest słyszalny lub wtedy, gdy wskaźnik transmisji sygnału nie zapala się.
• Nie wolno używać zużytych baterii równocześnie z nowymi. W żadnym wypadku nie wolno używać różnych rodzajów baterii (np. alkaliczno-manganowych) równocześnie.

OBSŁUGA AUTOMATYCZNA

Gdy klimatyzator jest gotowy do użytku (sprawdź, czy jednostka jest włączona do sieci i czy dostępna jest energia elektryczna), włącz urządzenie naciskając na włącznik. Wskaźnik świetlny OPERATION na panelu wyświetlacza jednostki wewnętrznej zaświeci się.

1. Następnie za pomocą przycisku Mode wybierz tryb automatyczny ustawienia AUTO.
2. Aby ustawić pożądaną temperaturę w pomieszczeniu, naciśnij przycisk + lub -.
3. Aby uruchomić klimatyzator, naciśnij przycisk On/off (włącz/wyłącz). Wskaźnik świetlny OPERATION na panelu wyświetlacza jednostki wewnętrznej zaświeci się, a urządzenie będzie pracować w trybie automatycznym ustawienia AUTO. Podczas pracy w tym trybie prędkość wentylatora będzie automatycznie regulowana.
4. Po ponownym wciśnięciu przycisku On/off (włącz/wyłącz) urządzenie wyłączy się.

UWAGA!

• Działając w trybie AUTO, klimatyzator automatycznie wybierze tryb chłodzenia, wentylowania albo ogrzewania w zależności od zmierzonej różnicy między faktyczną temperaturą otoczenia w pomieszczeniu a temperaturą ustawioną na pilocie zdalnego sterowania.
• Jeżeli nie chcesz skorzystać z trybu automatycznego ustawienia AUTO, możesz uruchomić inny pożądany tryb pracy.

Tryby pracy CHŁODZENIE, OGRZEWANIE oraz WENTYLOWANIE

1. Jeżeli nie odpowiada Ci wybór trybu pracy AUTO, możesz zmienić to ustawienie na tryb chłodzenia, osuszania lub ogrzewania, albo na wentylowanie, naciskając przycisk ②.
2. Aby ustawić pożądaną temperaturę w pomieszczeniu, naciśnij przycisk + lub - (3) oraz 4).
3. Naciśnij przycisk ⑤ Fan, aby wybrać odpowiednią prędkość pracy wentylatora FAN, tzn. AUTO, HIGH (wysoka), MED (średnia) lub LOW (niska).
4. Naciśnij przycisk ① On/off (włącz/wyłącz). Wskaźnik świetlny zapali się, a klimatyzator rozpocznie pracę zgodnie z zaprogramowanym ustawieniem. Aby wyłączyć urządzenie, naciśnij ponownie przycisk ① On/off (włącz/wyłącz).

UWAGA!

Podczas pracy w trybie wentylowania FAN ONLY nie można regulować temperatury, co oznacza, że możliwe są wtedy jedynie czynności opisane w punkcie 1, 3 i 4.

OSUSZANIE

1. Naciśnij przycisk ② Mode, aby uruchomić funkcję osuszania DRY.
2. Aby ustawić pożądaną temperaturę, naciśnij przycisk + lub - (3) oraz 4).
3. Następnie naciśnij przycisk ① On/off (włącz/wyłącz). Wskaźnik świetlny zapali się, a klimatyzator rozpocznie

pracę w trybie osuszania DRY. Aby wyłączyć urządzenie, naciśnij ponownie przycisk ① On/off (włącz/wyłącz).

UWAGA!

Z uwagi na różnicę pomiędzy ustawioną temperaturą a rzeczywistą temperaturą pomieszczenia, klimatyzator podczas pracy w trybie osuszania DRY włącza się bez zmiany trybu na chłodzenie i wentylowanie.

USTAWIANIE PROGRAMATORA TIMER

Przy pomocy przycisku ⑨ on/off (włącz/wyłącz) można z góry zaprogramować czas uruchomienia oraz wyłączenia klimatyzatora. Czas pracy klimatyzatora w funkcji programatora czasu timer ustawiony przy pomocy pilota zdalnego sterowania jest ograniczony w przedziale od 0.5 do 24 godzin.

1. Ustawianie czasu uruchomienia się START.

1.1 Naciśnij na przycisk ⑨ Timer on (włącz), wyświetlacz pilota zdalnego sterowania wskaże symbol ON TIMER, a ostatnio zaprogramowany czas uruchomienia się klimatyzatora oraz sygnał "h" zostaną wyświetlone w polu wyświetlacza wskazującym ustawienia programatora czasu timer. Możesz teraz ustawić ponownie czas uruchomienia się klimatyzatora. 1.2 Aby ustawić pożądany czas uruchomienia się klimatyzatora, naciśnij ponownie na przycisk ⑨ Timer on. 1.3 Po zaprogramowaniu czasu Timer on, ustawienie to zostanie automatycznie przesłane z opóźnieniem ok. pół sekundy z pilota zdalnego sterowania do odbiornika klimatyzatora.

2. Ustawianie czasu wyłączenia się STOP.

2.1 Naciśnij na przycisk ⑩ Timer off (wyłącz), wyświetlacz pilota zdalnego sterowania wskaże symbol OFF TIMER, a ostatnio zaprogramowany czas wyłączenia się klimatyzatora zostanie wyświetlony w polu wyświetlacza wskazującym ustawienia programatora czasu timer. Możesz teraz ustawić ponownie czas wyłączenia się klimatyzatora. 2.2 Aby ustawić pożądany czas wyłączenia się klimatyzatora, naciśnij ponownie na przycisk ⑩ Timer off (wyłącz). 2.3 Po zaprogramowaniu czasu Timer off, ustawienie to zostanie automatycznie przesłane z opóźnieniem ok. pół sekundy z pilota zdalnego sterowania do odbiornika klimatyzatora.

Przykład ustawienia programatora czasowego (timer)

Aby klimatyzator włączył się za 6 godzin.

1. Wciśnij przycisk TIMER ON - na wyświetlaczu pojawi się ostatnio ustawiony czas do rozpoczęcia pracy oraz litera "h"
2. Wciskaj przycisk TIMER ON, aby wyświetlić "6:0h"
3. Po upływie jednej sekundy na wyświetlaczu cyfrowym pojawi się ponownie temperatura. Wskaźnik "TIMER ON" pozostaje widoczny, a funkcja ta zostaje uaktywniona.

Łączone programowanie czasowe

(równoczesne ustawienie czasu do włączenia - ON i wyłączenia - OFF)

Funkcja ta jest użyteczna, gdy chcesz, aby klimatyzator wyłączył się po pójściu spać, i

włączył się ponownie rano, gdy się budzisz lub gdy wracasz do domu.

Przykład:

Aby wyłączyć klimatyzator 2 godziny po ustawieniu i włączyć go ponownie 10 godzin po ustawieniu.

1. Wciśnij przycisk TIMER OFF (programator czasowy wył.).
2. Wciskaj przycisk TIMER OFF ponownie, aby wyświetlić 2.0h na wyświetlaczu pod przyciskiem TIMER OFF.
3. Wciśnij przycisk TIMER ON (programator czasowy wł.).
4. Wciskaj przycisk TIMER ON ponownie, aby wyświetlić 10h na wyświetlaczu pod przyciskiem TIMER ON.
5. Po upływie jednej sekundy na wyświetlaczu cyfrowym pojawi się ponownie temperatura. Wskaźnik TIMER ON OFF pozostaje widoczny, a funkcja ta zostaje uaktywniona.

UWAGA!

• Jeżeli ten sam czas został zaprogramowany jako czas uruchomienia się START oraz jako czas wyłączenia się STOP, to czas wyłączenia się urządzenia zostaje automatycznie podwyższony o 0.5 godz. (zaprogramowany czas wskazuje wtedy wartość mniejszą niż 10Hr) lub o 1 godzinę (zaprogramowany czas wskazuje wartość 10Hr lub wyższą).
• Aby zmienić zaprogramowany czas w funkcji Timer on/off time, wystarczy tylko nacisnąć na odpowiedni przycisk TIMER i ustawić ponownie czas.
• Czas ustawienia jest względny, to znaczy, że jest on oparty na różnicy czasu między faktycznym czasem a czasem ustawionym.

UWAGA!

• Nie wolno dopuścić do zamoczenia pilota zdalnego sterowania i należy chronić go przed wilgocią.
• Poza tym pilot zdalnego sterowania należy chronić przed działaniem wysokich temperatur oraz promieniowaniem.
• Odbiornik sygnału jednostki wewnętrznej należy chronić przed wpływem promieni słonecznych, w przeciwnym razie może to spowodować nieprawidłowe działanie klimatyzatora.

E OPTYMALNE DZIAŁANIE

Aby zapewnić optymalną wydajność działania klimatyzatora, zastosuj się do poniższych zaleceń:

• Ustaw kierunek nadmuchiwanego powietrza tak, aby nadmuch nie był skierowany bezpośrednio na znajdujące się w pomieszczeniu osoby.
• Ustaw temperaturę na poziomie umiarkowanym, aby zapewnić pełny komfort działania klimatyzatora; nie ustawiaj temperatury na zbyt skrajnym poziomie.
• Pamiętaj o tym, aby w czasie eksploatacji klimatyzatora okna i drzwi w pomieszczeniu pozostały zamknięte, gdyż w przeciwnym wypadku może to spowodować spadek wydajności działania urządzenia.
• Podczas eksploatacji klimatyzatora nie umieszczaj żadnych przedmiotów w pobliżu wlotu i wylotu powietrza, gdyż może to spowodować spadek wydajności działania urządzenia, a zamknięcie wylotu może spowodować uszkodzenia klimatyzatora. Należy zapewnić skuteczny wydmuch i swobodny przepływ wydmuchiwanego powietrza w całym pomieszczeniu, a równocześnie swobodny dopływ powietrza do klimatyzatora.
• Pamiętaj o regularnym, okresowym czyszczeniu filtrów powietrza, gdyż w przeciwnym wypadku może to znacznie obniżyć wydajność chłodzenia lub wydajność grzewczą urządzenia. Zaleca się czyszczenie filtrów raz na dwa tygodnie.
• Pamiętaj o tym, aby w czasie eksploatacji klimatyzatora żaluzje poziome nie znajdowały się w położeniu zamkniętym.

F REGULACJA KIERUNKU WYDMUCHU POWIETRZA

• Kierunek wydmuchu powietrza klimatyzatora może zostać ustawiony poprzez regulację żaluzji poziomych i pionowych.
• Należy tak ustawić żaluzje, aby nadmuch nie był skierowany bezpośrednio na osoby.
• Upewnić się, że wydmuchiwanego powietrza może przepływać w całym pomieszczeniu, aby uniknąć wystąpienia różnic temperatur.
• Położenie żaluzji pionowych można ustawić za pomocą pilota zdalnego sterowania.
• Natomiast położenie żaluzji poziomych należy ustawić ręcznie.

Ustawianie pionowego kierunku przepływu powietrza (w górę - w dół)

Czynność tę należy wykonać w czasie pracy klimatyzatora.

W celu ustawienia położenia żaluzji pionowych należy używać pilota zdalnego sterowania. Nacisnąć przycisk AIR DIRECTION ⑧ na pilocie zdalnego sterowania. Przy każdym naciśnięciu przycisku żaluzja ustawi się o 0°.

Ustawianie poziomego kierunku przepływu powietrza (w lewo - w prawo)

Aby ustawić zadany przepływ powietrza, należy pociągnąć ręcznie w lewo albo w prawo dźwigienki regulacyjne poziomych żaluzji.

Uruchomienie automatycznego wachlowania żaluzji (do góry - w dół)

Funkcję można uaktywnić w czasie pracy klimatyzatora.

• Nacisnąć przycisk ⑦ SWING na pilocie zdalnego sterowania.
• Aby skasować tę funkcję, naciśnij ponownie przycisk ⑦ SWING. Następnie naciśnij przycisk ⑧ AIR DIRECTION (kierunek wydmuchu), aby zablokować żaluzję w pożądanym położeniu.

UWAGA!

Zachowaj należytą ostrożność i nie dotykaj wentylatora umieszczonego za żaluzjami pionowymi!

OSTRZEŻENIE

• Przyciski „AIR DIRECTION" ⑧ i „SWING" ⑦ nie działają, gdy klimatyzator jest wyłączony (także wtedy, gdy uruchomiona zostanie funkcja „TIMER ON").
• Nigdy nie należy zostawiać klimatyzatora działającego przez dłuższy czas w trybie chłodzenia ani suszenia z nawiewem powietrza skierowanym w dół. Może to bowiem spowodować tworzenie się skroplin na powierzchni żaluzji pionowych, na skutek czego może dojść do kapania skroplonej wody.
• Położenia żaluzji pionowych nie wolno ustawiać ręcznie. W tym celu zawsze należy używać przycisku ⑧ „AIR DIRECTION" albo przycisku „SWING" ⑦. Ręczne regulowanie wylotu powietrza może spowodować jego awarię. W przypadku nieprawidłowego funkcjonowania żaluzji pionowych należy wyłączyć, a po chwili ponownie uruchomić klimatyzator.
• W przypadku ponownego uruchomienia klimatyzatora po jego uprzednim bezpośrednim wyłączeniu żaluzje pionowe mogą pozostać w bezruchu przez około 10 sekund.
• Nie należy korzystać z urządzenia, jeżeli żaluzje poziome znajdują się w położeniu zamkniętym.

G ZASADY DZIAŁANIA KLIMATYZATORA

CHŁODZENIE OGRZEWANIE

OSUSZANIE

TRYB AUTOMATYCZNEGO USTAWIENIA

• Jeżeli klimatyzator zostaje uruchomiony w trybie automatycznego ustawienia AUTO (przycisk ② na pilocie zdalnego sterowania), to w zależności od ustawionej temperatury jak też od temperatury pomieszczenia wybiera on samoczynnie odpowiedni tryb pracy: CHŁODZENIE, OGRZEWANIE lub TYLKO WENTYLOWANIE.
• Klimatyzator reguluje automatycznie temperaturę pomieszczenia zgodnie z ustawioną wartością.
• Jeżeli nie chcesz skorzystać z trybu automatycznego ustawienia AUTO, możesz uruchomić ręcznie inny pożądany tryb pracy.

SLEEP/TRYB OSZCZĘDNOŚCIOWY SLEEP

• Ta funkcja, której można używać wyłącznie w połączeniu z chłodzeniem, ogrzewaniem albo automatycznym funkcjonowaniem [COOL, HEAT i AUTO], sprawia, że klimatyzator automatycznie podwyższa ustawioną temperaturę o 1°C na godzinę (w trybie chłodzenia) albo ją obniża (w trybie ogrzewania) przez pierwsze 2 godziny. Klimatyzator będzie następnie przez 5 godzin utrzymywał tę temperaturę (ustawiona temperatura +/- 2 stopnie). Potem urządzenie wyłączy się automatycznie.

TRYB OSUSZANIA

• Ustawienie klimatyzatora w trybie osuszania uruchamia automatycznie funkcję osuszania w oparciu o różnicę pomiędzy temperaturą ustawioną a aktualną temperaturą pomieszczenia.
• Podczas pracy w trybie osuszania funkcja chłodzenia oraz funkcja wentylowania uruchamiają się i wyłączają na przemian w celu regulowania temperatury. Prędkość obrotowa wentylatora jest regulowana automatycznie.
• Również podczas normalnej pracy w trybie chłodzenia klimatyzator będzie osuszał powietrze.

UWAGA

Jeżeli klimatyzator pracuje w trybie osuszania, temperatura pomieszczenia może się obniżyć. Oznacza to, że higrostat będzie wskazywać podwyższoną względną wilgotność powietrza. Natomiast wilgotność absolutna powietrza w pomieszczeniu obniży się, w zależności od zawartości wilgoci w powietrzu (spowodowanej obecnością pary z gotowania itp.).

CZYSZCZENIE I KONSERWACJA

A + B = Aktywny filtr węglowy / 3M™ HAF Filtr.

UWAGA

Przed przystąpieniem do czyszczenia klimatyzatora lub wymiany filtrów należy najpierw wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

Czyszczenie jednostki wewnętrznej oraz pilota zdalnego sterowania

UWAGA

• Do regularnego czyszczenia jednostki wewnętrznej klimatyzatora oraz pilota zdalnego sterowania należy używać wyłącznie miękkiej i suchej ściereczki.
• Jeżeli panel jest bardzo zanieczyszczony, można posłużyć się lekko wilgotną ściereczką zmoczoną w letniej wodzie.
• Panel przedni jednostki wewnętrznej można zdjąć i umyć go w wodzie, a następnie wytrzeć dokładnie do sucha.
• Do czyszczenia urządzenia nie wolno używać ściereczki nasyconej środkami chemicznymi ani skrzawki.
• W żadnym wypadku nie wolno używać w tym celu czyszczących środków chemicznych, benzyny, rozpuszczalników ani innych preparatów czyszczących, gdyż mogą spowodować uszkodzenia lub zniekształcenie plastikowej obudowy.

Czyszczenie filtrów powietrza

Zatkanie się filtra powietrza powoduje zmniejszenie wydajności chłodzenia klimatyzatora, dlatego filtr powietrza należy czyścić raz na 2 tygodnie.

1. Unieś panel przedni jednostki wewnętrznej klimatyzatora do pozycji, w której słyszalne będzie kliknięcie.
2. Uchwyć za uchwyt filtr ekranowy i unieś go ostrożnie z obudowy filtra, a następnie pociągnij go w dół.
3. Wyjmij filtr ekranowy z urządzenia.
4. Filtr ekranowy należy czyścić raz na 2 tygodnie.
5. Filtr ekranowy przemyć pod strumieniem letniej wody.
6. Tylnego filtra z węglem aktywnym nie czyścić. Filtr ten, gdy jest zabrudzony, po prostu przestaje odfiltrowywać nieprzyjemne zapachy. W tym momencie filtr ten trzeba wymienić na nowy (dostępny u twojego dilera). Zaleca się wymianę tego filtra dwa razy w ciągu sezonu.
7. Zielony filtr 3M HAF w razie zabrudzenia daje widoczne oznaki zabrudzenia na i wewnątrz filtra. W razie zabrudzenia filtra nie można go czyścić, lecz trzeba go wymienić na nowy (dostępny u twojego dilera). Zaleca się wymianę filtra dwa razy w ciągu sezonu.

Nowy filtr

Zalecana wymiana filtra

1. Po wymianie filtra z węglem aktywnym i filtra 3M HAF w oprawie filtrów w module filtra siatkowej, moduł teność włość na.),规模最大 w klimatyzatorze.
2. Przed ponownym zamontowaniem filtr wysusz dokładnie i upewnij się, czy nie jest on uszkodzony.
3. Umieść filtr odświeżający z powrotem na swoim miejscu.
4. Umieść górną część filtra z powrotem w urządzeniu, zwracając przy tym uwagę na to, aby jego krawędzie ułożone zostały prawidłowo, a następnie umieść filtr z powrotem we właściwym położeniu.

Przechowywanie i konserwacja

Jeżeli nie będziesz używać klimatyzatora przez dłuższy okres czasu, wykonaj następujące czynności:

1. Włącz klimatyzator na około 6 godzin, nastawiając go na funkcję wentylowania, w celu całkowitego osuszenia wnętrza urządzenia.
2. Wyłącz klimatyzator i wyjmij przewód zasilający z gniazdka. Wyjmij baterie z pilota zdalnego sterowania.
3. Jednostka zewnętrzna klimatyzatora wymaga okresowego czyszczenia oraz konserwacji. Czynności te należy zlecić fachowcowi z autoryzowanego serwisu naprawczego lub serwisu firmy dostawczej.

Kontrola przed ponownym użyciem

• Sprawdź, czy przewód zasilający nie jest uszkodzony lub czy jest przyłączony do sieci zasilającej.
• Sprawdzić, czy włożone zostały filtry powietrza.
• Sprawdź, czy po dłuższej przerwie w używaniu klimatyzatora wlot i wylot powietrza nie są przypadkiem zablokowane bądź zapchane.

UWAGA

• Podczas wymiany filtrów nie dotykaj metalowych części urządzenia, gdyż ich ostre krawędzie mogą spowodować skaleczenia.
• Do czyszczenia wnętrza klimatyzatora nie wolno w żadnym wypadku używać wody. Kontakt z wodą może uszkodzić izolację oraz spowodować zwarcie, a w konsekwencji porażenie elektryczne.
• Przed przystąpieniem do czyszczenia klimatyzatora należy najpierw wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

WSKAZÓWKI DOTYCZĄCE DZIAŁANIA

Podczas normalnego działania klimatyzatora mogą wystąpić następujące sytuacje:

1. Zabezpieczenie klimatyzatora.

Zabezpieczenie sprężarki

• Po zatrzymaniu przy pracy sprężarki należy odczekać 3 minuty do ponownego jej uruchomienia.

Blokada wydmuchu zimnego powietrza Anti-cold air

• Urządzenie zostało tak skonstruowane, że nie wydmuchuje ono zimnego powietrza podczas pracy w trybie ogrzewania, jeżeli wewnętrzny wymiennik ciepła pracuje w opisanych poniżej trzech sytuacjach, a ustawiona temperatura nie została osiągnięta.

A. Gdy ogrzewanie właśnie się rozpoczyna. B. Podczas odszraniania. C. Grzanie przy niskiej temperaturze.

Odszranianie

• Podczas odszraniania wentylatory jednostki wewnętrznej oraz jednostki zewnętrznej zatrzymują się.
• Jeżeli klimatyzator pracuje przy niskiej temperaturze zewnętrznej i wysokiej wilgotności powietrza, na wymienniku ciepła jednostki zewnętrznej pojawia się lód. Zjawisko to ma bardzo niekorzystny wpływ na pracę klimatyzatora.
• W takim przypadku tryb ogrzewania zostaje wyłączony na kilka minut, a włącza się automatycznie funkcja odszraniania.
• Czas odszraniania wynosi od 4 do 10 minut i zależny jest od temperatury na zewnątrz oraz od ilości lodu zgromadzonego na jednostce zewnętrznej.

2. Z jednostki wewnętrznej wydobywa się biała mgiełka.

• Podczas pracy klimatyzatora w trybie chłodzenia w pomieszczeniu o wysokiej wilgotności względnej przy dużej różnicy temperatur pomiędzy wlotem a wylotem powietrza z jednostki wewnętrznej może wydobywać się biała mgiełka.
• Jeżeli klimatyzator uruchamia się ponownie w trybie ogrzewania, może wytworzyć się biała mgiełka na skutek wilgoci osadzającej się w czasie chłodzenia albo suszenia na powierzchni nawilżacza jednostki wewnętrznej.

3. Klimatyzator wydaje dziwne dźwięki.

W czasie pracy sprężarki albo bezpośrednio po jej zatrzymaniu może być słyszalne ciche syczenie. Ten dźwięk powstaje na skutek obiegu czynnika chłodniczego lub bezpośrednio po wstrzymaniu obiegu. Podczas pracy sprężarki albo bezpośrednio po jej zatrzymaniu może być słyszalne ciche skrzypienie. Dźwięk ten spowodowany jest kurczeniem się i wydłużaniem plastikowych części urządzenia na skutek zmian temperatury. - Poza tym słyszalny może być dźwięk powstający podczas powrotu żaluzji do położenia wyjściowego z chwilą, gdy włączone zostało po raz pierwszy zasilanie.

4. Z jednostki wewnętrznej wydmuchiwany jest kurz.

• Jest to normalne zjawisko w przypadku, gdy klimatyzator nie był używany przez dłuższy czas lub podczas pierwszego użycia urządzenia.

5. Z jednostki wewnętrznej wydobywa się specyficzny zapach.

Zjawisko to spowodowane jest tym, że urządzenie wydziela różne zapachy przyczepiające się do niego z otoczenia, jak zapach mebli, zapach dymu.

1. Klimatyzator zmienia tryb chłodzenia COOL lub ogrzewania HEAT na tryb wentylowania FAN only.
2. Gdy temperatura wewnątrz pomieszczenia osiągnie ustawiony poziom, sprężarka klimatyzatora wyłącza się samoczynnie, a klimatyzator przechodzi w tryb wentylowania FAN only. Sprężarka załącza się ponownie wtedy, gdy temperatura wewnątrz pomieszczenia (w trybie chłodzenia) podniesie się lub w trybie ogrzewania HEAT spadnie do ustawionej wartości.
3. Podczas pracy klimatyzatora w trybie chłodzenia w pomieszczeniu o wysokiej wilgotności względnej (przekraczającej 80%) skroplona woda może zbierać się na powierzchni jednostki wewnętrznej. W takim przypadku żaluzje poziome należy ustawić w położeniu maksymalnym oraz wybrać wysoką prędkość wentylatora (HIGH).
4. Ogrzewanie
5. Podczas pracy w trybie ogrzewania klimatyzator pobiera energię cieplną z otoczenia przez jednostkę zewnętrzną i przenosi ją do jednostki wewnętrznej, która ogrzewa pomieszczenie. Jeżeli temperatura na zewnątrz obniży się, zmniejszy się ilość ciepła pobieranego przez klimatyzator, na skutek czego spadnie wydajność grzania jednostki wewnętrznej.
6. Funkcja Auto_restart
7. W przypadku wystąpienia przerwy w zasilaniu klimatyzator wyłącza się.

Urządzenie jest zaopatrzone w funkcję automatycznego restartu, dzięki której po ponownym pojawieniu się zasilania klimatyzator włączy się automatycznie z ostatnimi wybranymi ustawieniami.

1. Wykrycie wycieku czynnika chłodniczego
2. Klimatyzator jest wyposażony w system wykrywania wycieku czynnika chłodniczego. Gdy jednostka zewnętrzna wykryje brak czynnika chłodniczego, klimatyzator się wyłączy, natomiast na wyświetlaczu jednostki wewnętrznej pojawi się alarm EC.

Jeśli pojawi się taki alarm, nie uruchamiaj ponownie klimatyzatora, ale skontaktuj się z dostawcą.

J USUWANIE ZAKŁÓCEŃ

Usterki oraz sposób usunięcia

AWARIA

Jeżeli wystąpi któraś z podanych usterek, wyłącz natychmiast klimatyzator. Odłącz urządzenie od źródła zasilania i skontaktuj się z serwisem firmy dostawczej.

• Bezpiecznik stale przepala się lub przycisk wyłącznika automatycznego wyskakuje.
• Do klimatyzatora dostała się woda lub inna ciecz.
• Pilot zdalnego sterowania w ogóle nie działa lub działa nieprawidłowo.
• Inne odbiegające od normy sytuacje.

Problem /usterka Mbożliwa przyczyna Sposób usunięcia
Klimatyzator niedzia	Przerwa w dopływie prȩdu.	Poczekaj,ź dopływo prȩdu zostanie wznowiony.
	Klimatyzator nie zostal w檩ciwie przyłączenia do sieci zasilajść	Sprawdź,czy wtyczka tkwi dobrze wgniazdku sieciowym.
	Bezpiecznik jest przypalony	Wymięd bezpiecznik / sącz ponownie przykaźnik / nacijsnej ponownie wąȩzniakazilania
	Baterie pilota zdalnego sterowania zuzywy sie.	Wymięd baterie na nowe.
	Odległowość pilota w stosunku do ur.§zdenia przykracza为其 go zasięg wynoszamy 6-7 metrów lub jakas przyszkoda uniemozgliwia odbior sygnatu pilota zdalnego sterowania	Zmiejeś odległowość. Usuń przyszkode. Pilot naleź wyskierowania bezpośrednio na panel sterowania elementu wewétrznych.
	Czas ustawIONy przy pomocy programatora czasu jest niew)—ciwuvi	Poczekaj lub skasuj ustawuminium programatora czasu.
Jednostka wymi)—siedi iwcje się niemurichamia.	Mоżliwy brak czynika chlodniczego.	Naleź wie skontaktowej z dostawca.
Efektywność chlodzenia i grzania ur.§zdenia nie jest wystarcz)—ca, pomimo za klimatyzator)—dziala	Niew)—ciwuwe ustawuminium temperature	Ustaw w檩ciwie temperatuć. Szczególowy opis znajdzież w rozdziecie D 'Obługa przy pomocy pilota zdalnego sterowania.
	Filtr powietrza jest zapchany. Oczy)—filtr po"—ciwuvi.	Poczekaj.
	Drzwi lub okna w pomieszczeniu są otwarte	Zamknij drzewi lub okna.
	Kratki wlotowe i wylotowe powietrza są zablokowane.	Oczy)—katki wlotowe lub wylotowe i uruchom klimatyzator ponownie.
	Uruchomi)—sie system zabezmieczenia czasowego spre)—zymi)—uniemoz)—liw)—j)—ary uruchomienie przy uplywem 3 minut.	Poczekaj.
	Zostal uruchomiony tryb odszrania elementu zew)—trz)—ngno.—	Poczekaj.
Prędk)—wentylatora niedaje daje—we"—ciwu|.	Klimatyzator jest ustawIONy w trybie 'Auto'	Prędk)—wentylatora—to—which no)—mian—to
	Klimatyzator jest ustawIONy w trybie 'Osuszania'	j)—dycniewi w trybie 'ogrzewania', 'chlodzenia' i 'wentylowania'
Wys)—mik temperatury TEMP—not—we)—si—"Wentyl)—	Klimatyzator jest ustawIONy w trybie 'Wentyl)—	W trybie 'wentylomania' nie—to—which no—mian—to

Jeżeli podane wskazówki nie dadzą zadowalającego rezultatu, skontaktuj się z serwisem firmy dostawczej, opisując przy tym dokładnie rodzaj zaistniałej usterki oraz podając numer urządzenia.

UWAGA!

Naprawę urządzenia należy zlecić wyłącznie fachowcowi z autoryzowanego serwisu naprawczego lub serwisu firmy dostawczej.

K WARUNKI GWARANCJI

Wytwórca udziela na klimatyzator 24-miesięcznej gwarancji, licząc od daty zakupu. W okresie gwarancyjnym naprawie podlegają wszelkie usterki materiałowe i błędy fabryczne. Obowiązują przy tym następujące zasady:

1. Producent nie honoruje jakichkolwiek roszczeń o odszkodowanie, w tym roszczeń z tytułu szkody wynikowej.
2. Naprawa lub wymiana części lub podzespołów w okresie gwarancji nie ma wpływu na obowiązujący okres gwarancji.
3. Gwarancja przepada, jeżeli w urządzeniu dokonano zmian, wmontowano części nieoryginalne, lub też, jeżeli urządzenie było naprawiane przez osoby nieuprawnione.
4. Gwarancja nie obejmuje części, które w trakcie eksploatacji ulegają normalnemu zużyciu, jak np. filtr.
5. Gwarancja jest ważna wyłącznie za okazaniem oryginalnego i opatrzonego datą dowodu zakupu (paragonu), na którym nie naniesiono żadnych poprawek.
6. Gwarancja nie obowiązuje w przypadku uszkodzenia powstałego wskutek niezgodnego z instrukcją obchodzenia się z urządzeniem lub będącego rezultatem zaniedbania.
7. Koszty i ryzyko związane z przesyłką klimatyzatora lub części zamiennych ponosi klient.
8. Gwarancja nie obowiązuje w przypadku uszkodzenia powstałego na skutek używania innych filtrów niż filtry.
9. Wyciek płynu chłodniczego z instalacji spowodowany niewłaściwym montażem/połączeniem jednostek przez niewykwalifikowany personel nie podlega naprawie gwarancyjnej. Uszkodzenia jednostki podczas montażu, demontażu lub rozłączania jednostek niezgodnie z instrukcją lub niezgodnie z lokalnymi prawami i przepisami powoduje utratę gwarancji.

Jeżeli instrukcja obsługi nie zapewnia rozwiązania powstałej usterki, należy skonsultować się z dealerem. Jeżeli powstała usterka wymusza rozłączenie układu chłodniczego w celu jej usunięcia, to takie rozłączenie układu należy przeprowadzić jedynie przez wykwalifikowany i autoryzowany personel, zgodnie z lokalnym prawem i przepisami.

DANE TECHNICZNE

Model		TS 725 TS 731	TSCS 725 TSCS 731
Typ klimatyzatora		Model naScienny klimatyzatora	Model naScienny klimatyzatora	Model naScienny klimatyzatora	Model naScienny klimatyzatora
Moc chlodzenia nom. (min - max) *	W 2650	1231 - 3312) 3500 (12	90 - 4455) 2650 (1123	- 3350) 3500 (1322 - 4467)
Klasa EE*		A++ A++ A++	A++
EER*		6.9 6.8 6.5 6.5
Wydajnosć grzania nom. (min - max) *	W	2500 (850 - 3722)	2600 (1202 - 4865)	2400 (850 - 3452)	2500 (1910 - 4877)
Wydajnosć grzewcza *		A	A+	A	A
COP*		4.0 4.4 4.0 4.0
Zdolność osuszania ** / ***	L / 24 h	36	38.4	36	38.4
Pobór mocy - chlodzenia	kW	0.80	1.17	0.82	1.21
Pobór mocy - grzanie	kW	0.91	1.12	0.87	1.10
Rocznze zuźycie energii	kWh	132 / 875	180 / 827	140 / 840	186 / 875
Napiȩcie sieci zasilajȩcej	V / Hz / Ph	220-240- / 50 / 1	220-240- / 50 / 1	220-240- / 50 / 1	220-240- / 50 / 1
Napiȩcie elektryczne (nom.) chlodzenia / grzanie	A	3.6 / 4.1	5.2 / 5.0	3.6 / 3.9	5.4 / 4.9
Napiȩcie elektryczne (max.)	A	9.5	10	9.5	10
Przemustowość powietrza **	m3/h	430/320/230	430/320/230	430/320/230	430/320/230
Wielność pomieszczenia do**	m3 60-85	80 - 100 60-85 80 - 100
Odpowiecie regiony		W / A / C	W / A / C	W / A / C	W / A / C
Typ spreȩzarki		Obrotowy	Obrotowy	Obrotowy	Obrotowy
Prędkość wentylatora		3	3	3	3
Zakres termostatu	°C	0 - 50	0 - 50	0 - 50	0 - 50
Zakres temperatur dzialania	°C	-15 - 30	-15 - 30	-15 - 30	-15 - 30
Obługa ręczna / mechaniczna / elektroniczna		Elektroniczny pilot zdalnégo sterowania	Elektroniczny pilot zdalnégo sterowania	Elektroniczny pilot zdalnégo sterowania	Elektroniczny pilot zdalnégo sterowania
Pilot zdalnégo sterowania Tak / Nie		Tak	Tak	Tak	Tak
Filtry powietrza typ(y)		Ekranowy, aktywny filtr wegrłowy, 3M HAF	Ekranowy, aktywny filtr wegrłowy, 3M HAF	Ekranowy, aktywny filtr wegrłowy, 3M HAF	Ekranowy, aktywny filtr wegrłowy, 3M HAF
Czynnik chlodniczy rodzaj/ gr	K / g	R410A / 800	R410A / 950	R410A / 800	R410A / 950
Czynnik chlodniczy		1975	1975	2088	2088
Średnica rury przyłączeniowej czynnika chlodniczego ciecz - gas	mm	6.35 / 9.52	6.35 / 9.52	Szybkoz引擎ka	Szybkoz引擎ka
CsiLNienie sssian/ Rozladowanianie (max)	bar	6 / 28 (9 / 34)	6 / 28 (9 / 34)	6 / 28 (9 / 34)	6 / 28 (9 / 34)
Wymiary elementu wewnétrzngo (szer x wys x gl. wys)	mm	800x275x188	800x275x188	715x250x188	800x275x188
Wymiary elementu zewnétrzngo (szer x gl.x wys)	mm	780x540x250	780x540x250	770x555x300	800x554x333
Ciezar.Netto Jednostki wewnétrznej	kg	6.5	7.4 11.5	12.3
Ciezar.Netto Jednostki zewnétrznej	kg	26.6	29.1	26.9	29.5
Ciezar brutto Jednostki wewnétrznej	kg	8.2	9.5 15.5	16.4
Ciezar brutto Jednostki zewnétrznej	kg	29.0	31.9	29.3	32.3
Pozium halasu - jestnostka wewnétrzna ****	dB(A)	52	52	51	52
Pozium halasu - jestnostka zewnétrzna ****	dB(A)	58	60	60	62
Pozium halasu - jestnostka wewnétrzna (low) ****	dB	26	23	26	27
Klasa bezpieczierstwa jestnostka wew.	IP	IPX0	IPX0	IPX0	IPX0
Klasa bezpieczierstwa jestnostka zewn.	IP	IP24	IP24	IP24	IP24
Klasa bezpiecznika		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511/EN 14825 ** Podane wartości są orientacyjne, z zastrzeżeniem zmian *** Usuwanie skroplin przy temp. 32°C 80% RH *** EN 12108

Nie należy utylizować urządzeń elektrycznych jako nieposortowanych odpadów komunalnych; należy korzystać z oddzielnych, przeznaczonych do tego celu pojemników. Prosimy skontaktować się z lokalnymi władzami w celu uzyskania informacji dotyczących dostępnych systemów zbierania odpadów. Jeśli urządzenia elektryczne są utylizowane na wysypiskach, niebezpieczne substancje mogą przedostawać się do wód gruntowych i dostawać się do łańcucha żywnościowego, narażając was na pogorszenie zdrowia i samopoczucia. Przy wymianie starych urządzeń na nowe, dostawca jest zobowiązany do zabrania starych urządzeń do utylizacji za darmo. Nie wrzucaj baterii do ognia, ponieważ mogą wybuchnąć lub może nastąpić wyciek szkodliwych substancji. Przy wymianie lub utylizacji pilota należy usunąć z niego baterie i utylizować je zgodnie z zasadami prawa, ponieważ są one szkodliwe dla środowiska.

Informacja dotycząca środowiska: To urządzenie zawiera fluorowane gazy cieplarniane objęte treścią protokołu z Kioto, dlatego naprawę klimatyzatora bądź jego demontaż należy zlecić fachowcom z autoryzowanego serwisu naprawczego.

Urządzenie to zawiera czynnik chłodniczy R410A w ilości podanej w powyższej tabeli. Czynnika chłodniczego R410A nie należy wprowadzać do atmosfery: R410A jest fluorowanym gazem cieplarnianym o wskaźniku GWP (Global Warming Potential) wynoszącym = 1975.

Internet:

Dla Państwa wygody przygotowaliśmy elektroniczną wersję instrukcji obsługi, którą możecie Państwo znaleźć na stronie www.pvg.eu

DYSTRYBUCJA W EUROPIE: PVG HOLDING B.V.

W przypadku potrzeby uzyskania dodatkowych informacji lub wystąpienia problemów, prosimy o odwiedzenie naszej strony internetowej www.pvg.eu lub skontaktowanie się z naszym działem obsługi klienta (numer telefonu znajduje się na stronie www.pvg.eu). W przypadku pytań lub problemów z urządzeniem, prosimy o kontakt z centrum obsługi klienta PVG (numery telefonów znajdują się na stronie www.pvg.eu). Jeśli potrzebujesz informacji lub masz problem, odwiedź naszą stronę internetową www.pvg.eu lub skontaktuj się z obsługą klienta (numer telefonu znajdziesz na stronie www.pvg.eu). Aby uzyskać dodatkowe informacje lub w razie problemów, odwiedź naszą stronę internetową (www.pvg.eu) lub skontaktuj się z naszym działem obsługi klienta (adres i numer telefonu znajdziesz na stronie www.pvg.eu). Jeśli potrzebujesz pomocy technicznej, dodatkowych informacji lub wystąpią problemy z urządzeniem, zapoznaj się z witryną PVG pod adresem www.pvg.eu lub skontaktuj się z centrum obsługi konsumenta PVG (www.pvg.eu). Jeśli potrzebujesz informacji lub masz problem, odwiedź witrynę PVG (www.pvg.eu) lub skontaktuj się z naszym wsparciem sprzedaży (numer telefonu znajdziesz na stronie www.pvg.eu). W celu uzyskania informacji i w razie problemów odwiedź witrynę www.pvg.eu lub skontaktuj się z Centrum Pomocy Klienta (numer telefonu znajdziesz na stronie www.pvg.eu). Jeśli potrzebujesz informacji lub masz problem z produktem, odwiedź strony internetowe www.pvg.eu. Możesz również skontaktować się z serwisem konsumenckim PVG (numer telefonu znajduje się na stronie www.pvg.eu). Jeśli potrzebujesz informacji lub masz problem, odwiedź witrynę PVG (www.pvg.eu) lub skontaktuj się z działem wsparcia sprzedaży (adres i telefon na stronie www.pvg.eu). Jeśli potrzebujesz informacji lub masz problemy, odwiedź witrynę www.pvg.eu lub skontaktuj się z Centrum Pomocy (numer telefonu znajdziesz na stronie www.pvg.eu). W przypadku problemów i w celu uzyskania szczegółowych informacji odwiedź stronę internetową firmy PVG dostępną pod adresem www.pvg.eu lub skontaktuj się z Centrum Kontaktowym PVG (www.pvg.eu). Jeśli potrzebujesz serwisu, informacji lub masz problem z urządzeniem, możesz odwiedzić www.pvg.eu lub skontaktować się z obsługą klienta PVG (numer telefonu znajdziesz na stronie www.pvg.eu). W celu uzyskania dodatkowych informacji odwiedź stronę internetową firmy PVG pod adresem www.pvg.eu lub skontaktuj się telefonicznie (www.pvg.eu). Jeśli potrzebujesz więcej informacji lub napotkasz problem, odwiedź witrynę PVG pod adresem www.pvg.eu lub skontaktuj się z centrum obsługi klienta PVG w swoim kraju (numer telefonu znajdziesz na stronie www.pvg.eu).
