INSTRUKCJA OBSŁUGI KEGB9410L ELECTROLUX

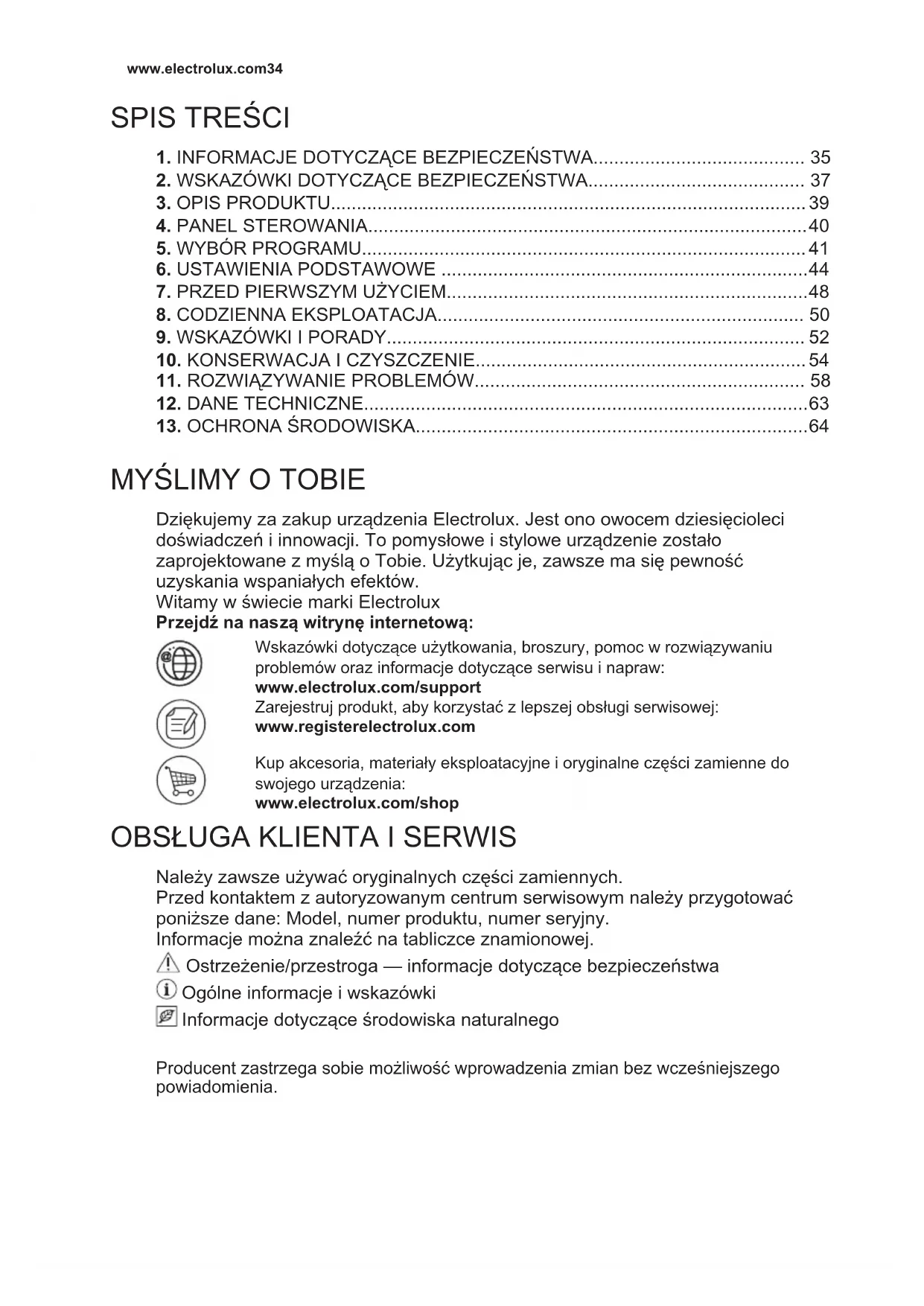

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, zawsze ma się pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux Przejdź na naszą witrynę internetową: Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw: www.electrolux.com/support Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej: www.registerelectrolux.com Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia: www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych. Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować poniższe dane: Model, numer produktu, numer seryjny. Informacje można znaleźć na tabliczce znamionowej. Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia. www.electrolux.com341. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych

zdolnościach ruchowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci należy pilnować, aby nie bawiły się urządzeniem.

• Przechowywać detergenty poza zasięgiem dzieci.

• Dzieci i zwierzęta domowe nie powinny zbliżać się do urządzenia, gdy otworzone są jego drzwi.

• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru. POLSKI 351.2 Ogólne zasady bezpieczeństwa

• To urządzenie jest przeznaczone wyłącznie do zmywania naczyń i zastaw stołowych w gospodarstwie domowym.

• Urządzenie przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

• Urządzenie można użytkować w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie wykracza poza typowy zakres użytkowania w gospodarstwie domowym.

• Nie zmieniać parametrów technicznych urządzenia.

• Robocze ciśnienie wody (minimalne i maksymalne) musi mieścić się w granicach 0.5 (0.05) / 10 (1.0) bar (MPa)

• Maksymalna liczba kompletów naczyń wynosi 15.

• Jeśli przewód zasilający uległ uszkodzeniu, aby uniknąć niebezpieczeństwa, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub też innej kompetentnej osobie.

• OSTRZEŻENIE: Noże i inne przybory kuchenne z ostrymi końcówkami należy wkładać do kosza tak, aby były skierowane w dół lub ułożone poziomo.

• Nie zostawiać urządzenia z otworzonymi drzwiami, aby zapobiec przypadkowemu nastąpieniu na nie.

• Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda.

• Do czyszczenia urządzenia nie wolno używać wody pod ciśnieniem ani pary wodnej.

• Jeśli podstawę urządzenia wyposażono w otwory wentylacyjne, nie należy ich zasłaniać np. wykładziną.

• Urządzenie należy podłączyć do instalacji wodociągowej za pomocą nowych dołączonych www.electrolux.com36zestawów przewodów. Nie wolno używać starych przewodów.

OSTRZEŻENIE! Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nie instalować ani nie używać urządzenia w miejscach, w których panuje temperatura poniżej 0°C.

• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.

• Ze względów bezpieczeństwa nie należy uruchamiać urządzenia przed zainstalowaniem go w zabudowie. www.youtube.com/electroluxwww.youtube.com/aegHow to install your AEG/Electrolux 60 cm Sliding Door Dishwasher

2.2 Podłączenie elektryczne

OSTRZEŻENIE! Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Ostrzeżenie: urządzenie jest przeznaczone do instalacji/ podłączenia do złącza uziemiającego w budynku.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Urządzenie wyposażono we wtyczkę zasilającą z bezpiecznikiem 13 A. Jeśli konieczna jest wymiana bezpiecznika we wtyczce zasilającej, należy użyć bezpiecznika 13 A ASTA (BS 1362) (dotyczy tylko Wielkiej Brytanii i Irlandii).

2.3 Podłączenie do sieci

• Uważać, aby nie uszkodzić węży wodnych.

• Przed podłączeniem urządzenia do nowej instalacji wodociągowej lub instalacji, z której nie korzystano przez dłuższy czas lub która była naprawiana lub do której podłączono nowe urządzenia (liczniki wody itp.), należy umożliwić wypływ wody, aż będzie ona czysta.

• Podczas pierwszego użycia urządzenia i bezpośrednio po nim należy upewnić się, że nie ma widocznych wycieków wody.

• Bez zasilania elektrycznego system chroniący przed zalaniem jest nieaktywny. Występuje wtedy zagrożenie wyciekiem wody. POLSKI 37• Wąż dopływowy wyposażono w zawór bezpieczeństwa i osłonę z wewnętrznym przewodem zasilającym. OSTRZEŻENIE! Niebezpieczne napięcie.

• W razie uszkodzenia węża dopływowego należy natychmiast zamknąć zawór wody i wyjąć wtyczkę z gniazda elektrycznego. W celu wymiany węża dopływowego należy skontaktować się z autoryzowanym punktem serwisowym.

• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

• Detergenty do zmywarki są niebezpieczne. Należy przestrzegać wskazówek dotyczących bezpieczeństwa podanych na opakowaniu detergentu.

• Nie pić wody i nie bawić się wodą w urządzeniu.

• Nie wyjmować naczyń z urządzenia przed zakończeniem programu. Na naczyniach mogą pozostać resztki detergentu.

• Nie kłaść żadnych przedmiotów ani nie wywierać nacisku na otworzone drzwi urządzenia.

• Po otworzeniu drzwi w trakcie programu, z urządzenia może wydostać się gorąca para.

2.5 Oświetlenie wewnętrzne

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń.

• Urządzenie wyposażono w oświetlenie wewnętrzne, które włącza się po otworzeniu drzwi i gaśnie po ich zamknięciu.

• Aby wymienić wewnętrzne oświetlenie, należy skontaktować się z autoryzowanym punktem serwisowym.

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

• Należy pamiętać, że samodzielna lub nieprofesjonalna naprawa może mieć wpływ na bezpieczeństwo oraz spowodować utratę gwarancji.

• Następujące części zamienne będą dostępne przez 7 lat po zakończeniu produkcji modelu: silnik, pompa obiegu i pompa opróżniająca, grzałki i elementy grzejne, w tym pompy ciepła, przewody i powiązane elementy, jak węże, zawory, filtry i elementy układu Aqua Stop, elementy konstrukcyjne i wewnętrzne związane z zespołem drzwi, układy elektroniczne, wyświetlacze elektroniczne, przełączniki ciśnieniowe, termostaty i czujniki, oprogramowanie i oprogramowanie układowe, w tym oprogramowanie do zerowania ustawień. Niektóre z tych części zamiennych będą dostępne wyłącznie dla profesjonalnych punktów serwisowych i nie wszystkie części zamienne są odpowiednie do wszystkich modeli.

• Następujące części zamienne będą dostępne przez 10 lat po zakończeniu produkcji modelu: zawias i uszczelki drzwi, inne uszczelki, ramiona spryskujące, filtry odpływowe, wewnętrzne kosze i elementy wyposażenia z tworzywa, jak kosze i pokrywy.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych www.electrolux.com38(temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

OSTRZEŻENIE! Występuje zagrożenie odniesieniem obrażeń ciała lub uduszeniem.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć i wyrzucić przewód zasilający.

• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dzieci lub zwierząt w urządzeniu.

Sufitowe ramię spryskujące

Górne ramię spryskujące

Dolne ramię spryskujące

Tabliczka znamionowa

Dozownik płynu nabłyszczającego

Wyświetlacz Beam-on-Floor wyświetla wiązkę światła na podłodze przed drzwiami urządzenia.

• Po uruchomieniu programu pojawia się czerwona wiązka światła. Pozostaje ona widoczna przez cały czas trwania programu.

• Po zakończeniu programu pojawia się zielona wiązka światła. POLSKI 39• Migająca czerwona wiązka światła sygnalizuje usterkę urządzenia. Wyświetlacz Beam-on-Floor wyłącza się przy wyłączeniu urządzenia.

3.2 Oświetlenie wnętrza

Urządzenie wyposażono w oświetlenie wewnętrzne. Włącza się po otwarciu drzwi lub włączeniu urządzenia, gdy drzwi są otwarte. Oświetlenie wyłącza się po zamknięciu drzwi lub wyłączeniu urządzenia. W przeciwnym razie wyłącza się automatycznie po pewnym czasie, aby oszczędzać energię.

Przycisk wł./wył. / Przycisk zerowania

Przycisk Uruchomienia z opóźnieniem

Przyciski opcji (EXTRAS)

CB B A. ECOMETER B. Wskaźniki C. Wskazanie czasu

Wskaźnik ECOMETER pokazuje, w jaki sposób wybór programu wpływa na zużycie wody i energii. Im więcej świeci się pasków, tym niższe jest zużycie. wskazuje najbardziej przyjazny środowisku wybór programu dla średnio zabrudzonych naczyń.

Wskaźnik Opis Wskaźnik poziomu płynu nabłyszczającego. Włącza się, gdy dozow‐ nik płynu nabłyszczającego wymaga uzupełnienia. Patrz rozdział „Przed pierwszym użyciem”. www.electrolux.com40Wskaźnik Opis Wskaźnik poziomu soli. Włącza się, gdy zbiornik soli wymaga napeł‐ nienia. Patrz rozdział „Przed pierwszym użyciem”. Wskaźnik Machine Care. Włącza się, gdy niezbędne jest wyczyszcze‐ nie wnętrza urządzenia przy użyciu programu Machine Care. Patrz punkt „Konserwacja i czyszczenie”. Wskaźnik fazy suszenia. Świeci się, jeśli wybrano program z fazą su‐ szenia. Miga podczas fazy suszenia. Patrz „Wybór programu”.

MY TIME pasek wyboru umożliwia wybór odpowiedniego cyklu zmywania w zależności od czasu trwania programu. CA B D E A. • Quick to najkrótszy program, (30min) przeznaczony do zmywania świeżo i lekko zabrudzonych naczyń.

• Płukanie wstępne (15min) to program przeznaczony do spłukiwania pozostałości potraw z naczyń. Zapobiega on powstawaniu nieprzyjemnego zapachu w urządzeniu. W tym programie nie stosować detergentu. B. 1h to program przeznaczony do zmywania świeżo zabrudzonych i lekko przyschniętych naczyń. C. 1h 30min to program przeznaczony do zmywania i suszenia średnio zabrudzonych naczyń. D. 2h 40min to program przeznaczony do zmywania i suszenia mocno zabrudzonych naczyń. E. ECO to najdłuższy program, zapewniający największą efektywność zużycia wody i energii elektrycznej podczas zmywania średnio zabrudzonych naczyń i sztućców. Jest to program standardowy dla ośrodków przeprowadzających testy.

Program AUTO Sense automatycznie dostosowuje cykl zmywania do rodzaju ładunku. Urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń znajdujących się w koszach. Następnie dostosowuje temperaturę i ilość wody oraz czas trwania programu.

Aby dostosować wybór programu do własnych potrzeb, można włączyć funkcję EXTRAS. ExtraHygiene Funkcja ExtraHygiene zapewnia najlepszy efekt higieniczny dzięki utrzymywaniu przez co najmniej 10 minut temperatury 65-70°C podczas ostatniej fazy płukania. ExtraPower Opcja ExtraPower zapewnia lepsze efekty zmywania w ramach wybranego programu. Opcja ta powoduje

Program ten służy do oceny zgodności z rozporządzeniem Komisji (UE) w sprawie ekoprojektu 2019/2022. POLSKI 41podniesienie temperatury i wydłużenie czasu zmywania. GlassCare GlassCare zapobiega uszkodzeniu delikatnych naczyń, zwłaszcza szklanych. Opcja ta zapobiega gwałtownym zmianom temperatury zmywania w ramach wybranego programu i obniża ją do wartości 45 °C.

5.4 Przegląd programów

Program Ładunek w zmywarce Stopień za‐ brudzenia Fazy programu EXTRAS Quick Naczynia, sztućce Świeże • Zmywanie w tem‐ peraturze 50°C

• Płukanie końcowe w temperaturze 45°C

Płukanie wstępne Wszystko Wszystko • Mycie wstępne NIE DOTYCZY 1h Naczynia, sztućce Świeże, lekko zaschnięte

• Zmywanie w tem‐ peraturze 60°C

• Płukanie końcowe w temperaturze 50°C

1h 30min Naczynia, sztućce, garnki, pa‐ telnie Normalne, lekko za‐ schnięte

• Zmywanie w tem‐ peraturze 60°C

• Płukanie końcowe w temperaturze 55°C

2h 40min Naczynia, sztućce, garnki, pa‐ telnie Normalne lub mocno zabru‐ dzone, za‐ schnięte za‐ brudzenia

• Zmywanie w tem‐ peraturze 60°C

• Płukanie końcowe w temperaturze 60°C

www.electrolux.com42Program Ładunek w zmywarce Stopień za‐ brudzenia Fazy programu EXTRAS ECO Naczynia, sztućce, garnki, pa‐ telnie Normalne, lekko za‐ schnięte

• Zmywanie w tem‐ peraturze 50°C

• Płukanie końcowe w temperaturze 55°C

Naczynia, sztućce, garnki, pa‐ telnie Wszystko • Mycie wstępne

• Zmywanie w tem‐ peraturze 50 - 60°C

• Płukanie końcowe w temperaturze 60°C

Do czyszczenia wnętrza urządzenia. Patrz punkt „Konserwacja i czyszczenie”.

• Czyszczenie w temperaturze 70°C

Automatyczne otwieranie drzwi podczas fazy suszenia. Patrz „Ustawienia podstawowe”. Parametry eksploatacyjne Program 1)2) Woda (l) Energia (kWh) Czas trwania (min) Quick 10.9 0.610 30 Płukanie wstępne 4.6 0.010 15 1h 11.8 0.880 60 1h 30min 11.9 0.970 90 2h 40min 12.2 1.140 160 ECO 11.0 0.757 240 AUTO Sense 12.2 1.140 170 Machine Care 10.5 0.590 60

Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury wody, zmian w napięciu zasilania, użytych opcji, ilości naczyń oraz stopnia zabrudzenia.

Wartości podane dla programów innych niż ECO mają wyłącznie charakter poglądowy. POLSKI 43Informacja dla instytucji wykonujących testy Aby uzyskać potrzebne informacje dotyczące przeprowadzania testów wydajności (np. zgodnie z normą EN60436 ), należy przesłać wiadomość e-mail na adres: info.test@dishwasher-production.com W wiadomości należy podać numer produktu (PNC) z tabliczki znamionowej urządzenia. Więcej informacji na temat zmywarki znajduje się w instrukcji obsługi dołączonej do urządzenia.

6. USTAWIENIA PODSTAWOWE

Zależnie od potrzeb można skonfigurować urządzenie, zmieniając ustawienia podstawowe. Można również wyświetlić liczbę ukończonych cykli i przywrócić domyślne ustawienia fabryczne. Numer Ustawienie Wartości Opis

1L - 10L (war‐ tość domyślna wynosi 5L) Wyregulować poziom zmiękczania wody zależnie od twardości wody w danym re‐ jonie. 2 Dawka płynu nabłyszczają‐ cego 0A - 6A (war‐ tość domyślna wynosi 4A) Regulacja dozowania płynu nabłyszcza‐ jącego zależnie od potrzeb. 3 Dźwięk zakoń‐ czenia progra‐

Off (wartość domyślna) Włączanie lub wyłączanie sygnału dźwiękowego zakończenia programu. 4 Automatyczne otwieranie drzwi On (wartość domyślna) Off Włączanie lub wyłączanie AirDry. 5 Dźwięki przy‐ cisków On (wartość domyślna) Off Włączenie lub wyłączenie dźwięku towa‐ rzyszącego naciskaniu przycisków. 6 Wybór ostat‐ niego progra‐

Off (wartość domyślna) Włączanie lub wyłączanie automatycz‐ nego wyboru ostatnio używanego pro‐ gramu wraz z zapisanymi opcjami.

Więcej szczegółowych informacji zawarto w tym rozdziale. Ustawienia podstawowe można zmieniać w trybie ustawiania. Gdy urządzenie jest w trybie ustawień, paski wskaźnika ECOMETER odpowiadają dostępnym ustawieniom. Po dokonaniu wyboru ustawienia odpowiadający mu pasek wskaźnika ECOMETER zaczyna migać. Kolejność ustawień podstawowych przedstawionych w tabeli odpowiada kolejności ustawień na wskaźniku ECOMETER:

www.electrolux.com446.1 Tryb ustawiania Nawigacja w trybie ustawiania Do nawigacji w trybie ustawiania służy pasek wyboru MY TIME. BA C A. Przycisk Wstecz B. Przycisk Ok C. Przycisk Dalej Przyciski Wstecz i Dalej umożliwiają przełączanie między ustawieniami podstawowymi i zmianę ich wartości. Przycisk Ok umożliwia wybór wybranego ustawienia i potwierdzenie zmiany jego wartości. Uruchamianie trybu ustawiania Przed uruchomieniem programu można przejść do trybu ustawiania. Jest to niemożliwe podczas trwania programu. Aby przejść do trybu ustawiania, należy nacisnąć jednocześnie i przytrzymać i przez ok. 3 sekundy. Zaświecą się kontrolki przycisków Wstecz, Ok i Dalej. Zmiana ustawienia Upewnić się, że urządzenie jest w trybie ustawiania.

1. Nacisnąć Wstecz lub Dalej, aby

wybrać pasek wskaźnika ECOMETER odpowiadający żądanemu ustawieniu.

• Pasek wskaźnika ECOMETER odpowiadający wybranemu ustawieniu zacznie migać.

• Na wyświetlaczu pojawi się wartość wybranego ustawienia,

2. Nacisnąć Ok, aby przejść do

• Pasek wskaźnika ECOMETER odpowiadający wybranemu ustawieniu zacznie świecić w sposób ciągły. Pozostałe paski będą wyłączone.

• Wartość aktualnego ustawienia będzie migać.

3. Nacisnąć Wstecz lub Dalej, aby

4. Nacisnąć Ok, aby potwierdzić

• Nowe ustawienie zostanie zapisane.

• Urządzenie powróci do wyświetlania listy ustawień podstawowych.

5. Nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy, aby wyjść z trybu ustawiania. Urządzenie powróci do trybu wyboru programów. Zapisane ustawienia pozostaną w pamięci do czasu ich ponownej zmiany.

6.2 Zerowanie do ustawień

fabrycznych Zerowanie do ustawień fabrycznych przywraca domyślne ustawienia fabryczne. Przed zerowaniem należy upewnić się, że urządzenie jest w trybie ustawień. Nacisnąć Wstecz i Dalej i przytrzymać przez 5 sekund. Wyświetlacz pokazuje _ _ _ przez około 5 sekund. Urządzenie powróci do trybu wyboru programów. Zerowanie do ustawień fabrycznych nie powoduje wyzerowania licznika cykli.

Liczbę zakończonych cykli zmywania można sprawdzić w liczniku cykli.

1. Nacisnąć i przytrzymać przycisk wł./

wył. do momentu włączenia zmywarki.

2. Nacisnąć Wstecz i Dalej i

przytrzymać przez 5 sekund. Na wyświetlaczu pojawi się uC, a następnie liczba cykli. POLSKI 45Aby wyjść z licznika cykli, należy nacisnąć dowolny przycisk. Po osiągnięciu wartości 65535 licznik cykli zostanie ponownie uruchomiony.

Zmiękczacz wody usuwa z wody substancje mineralne, które mogą negatywnie wpłynąć na efekty zmywania lub na pracę urządzenia. Im wyższa zawartość substancji mineralnych, tym twardsza jest woda. Twardość wody jest mierzona w równoważnych skalach. Zmiękczanie wody należy dostosować do twardości wody w danym rejonie. Miejscowy zakład wodociągowy może udzielić wskazówek dotyczących twardości wody doprowadzanej do urządzenia. Aby zapewnić dobre efekty zmywania należy ustawić właściwy poziom zmiękczania wody. Twardość wody Stopnie niemieckie (°Dh) Stopnie francuskie (°fH) mmol/l mg/l (ppm) Stopnie Clarka Poziom zmiękczania wody

Ustawienie fabryczne.

Nie używać soli na tym poziomie. Niezależnie od rodzaju stosowanego detergentu należy ustawić prawidłowy poziom twardości wody, aby wskaźnik poziomu soli był włączony. Tabletki wieloskładnikowe zawierające sól nie są wystarczająco skuteczne, aby zmiękczyć twardą wodę. Proces regeneracji Aby zapewnić prawidłowe działanie zmiękczacza wody, niezbędna jest regularna regeneracja żywicy w układzie zmiękczającym. Proces ten przebiega automatycznie i jest częścią normalnej pracy zmywarki. Po zużyciu określonej ilości wody od czasu poprzedniego procesu regeneracji między ostatnim płukaniem a końcem programu zostaje zainicjowany nowy proces regeneracji. Poziom zmięk‐ czania wody Ilość wody (l)

www.electrolux.com46Poziom zmięk‐ czania wody Ilość wody (l)

Przy wysokim ustawieniu poziomu zmiękczania wody może mieć miejsce także w środku programu, przed płukaniem (dwukrotnie podczas programu). Rozpoczęcie regeneracji nie ma wpływu na czas trwania cyklu, chyba że nastąpi w środku programu lub na końcu programu z krótką fazą suszenia. W takich przypadkach regeneracja wydłuża całkowity czas trwania programu o dodatkowe 5 minut. Następnie, w tym samym cyklu lub na początku następnego programu, może rozpocząć się przepłukiwanie zmiękczacza wody, które trwa 5 minut. Czynność ta zwiększa całkowite zużycie wody w programie o dodatkowe 4 litry oraz całkowite zużycie energii o dodatkowe 2 Wh. Przepłukiwanie zmiękczacza kończy się całkowitym odpompowaniem wody. Każde przepłukiwanie zmiękczacza (możliwe jest więcej niż jedno w tym samym cyklu) może wydłużyć czas trwania programu o kolejne 5 minut, jeśli nastąpi na początku lub w środku programu. Wszystkie wartości zużycia podane w tym rozdziale określono zgodnie z aktualnie obowiązującą normą, w warunkach laboratoryjnych, przy twardości wody 2,5 mmol/l (zmiękczacz wody: poziom

rozporządzeniem: 2019/2022 . Ciśnienie i temperatura wody, a także zmiany parametrów zasilania sieciowego, mogą spowodować zmianę wartości.

nabłyszczającego Płyn nabłyszczający umożliwia wysuszenie naczyń bez smug i plam. Jest on automatycznie podawany podczas fazy płukania gorącą wodą. Można ustawić ilość podawanego płynu nabłyszczającego. Gdy komora na płyn nabłyszczający jest pusta, włącza się wskaźnik płynu nabłyszczającego, informując o konieczności uzupełnienia płynu. Jeśli podczas stosowania wyłącznie tabletek wieloskładnikowych efekty suszenia są zadowalające, można wyłączyć dozownik i wskaźnik. Jednak aby zapewnić najlepsze efekty suszenia, należy zawsze używać płynu nabłyszczającego i pozostawić włączony wskaźnik płynu nabłyszczającego. Aby wyłączyć dozownik i wskaźnik płynu nabłyszczającego, należy ustawić dozowanie na wartość 0A.

6.6 Dźwięk zakończenia

Można włączyć lub wyłączyć sygnał dźwiękowy, który jest emitowany po zakończeniu programu. Sygnały dźwiękowe sygnalizują również nieprawidłowe działanie urządzenia. Tych sygnałów dźwiękowych nie można wyłączyć. POLSKI 476.7 AirDry AirDry Funkcja poprawia skuteczność suszenia. Podczas fazy suszenia drzwi otwierają się automatycznie i pozostają otworzone. AirDry włącza się automatycznie we wszystkich programach z wyjątkiem programu Płukanie wstępne. Czas trwania fazy suszenia i otworzenia drzwi zależy od wybranego programu i opcji. Gdy funkcja AirDry powoduje otworzenie drzwi, na wyświetlaczu pojawia się informacja o pozostałym czasie trwania programu. UWAGA! Nie należy zamykać drzwi urządzenia w ciągu 2 minut od ich automatycznego otworzenia. Może to spowodować uszkodzenie urządzenia. UWAGA! Jeśli do urządzenia mają dostęp dzieci, zaleca się wyłączenie funkcji AirDry. Samoczynne otworzenie się drzwi może być dla nich niebezpieczne. Gdy funkcja AirDry otwiera drzwi, Beam-on-Floor może nie być całkowicie widoczny. Aby upewnić się, że program się zakończył, należy sprawdzić wskazanie na panelu sterowania.

6.8 Dźwięki przycisków

Naciskaniu przycisków na panelu sterowania towarzyszy dźwięk klikania. Dźwięk ten można włączyć.

6.9 Wybór ostatniego programu

Możliwe jest ustawienie automatycznego wyboru ostatnio używanego programu wraz z zapisanymi opcjami. Powoduje to zapisanie ostatniego zakończonego programu przed wyłączeniem urządzenia. Jest on następnie automatycznie wybierany po włączeniu urządzenia. Jeśli opcja wyboru ostatniego programu jest wyłączona, domyślnym programem jest program ECO.

7. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy bieżący poziom

zmiękczania wody odpowiada twardości wody doprowadzanej do urządzenia. Jeśli nie, dostosować poziom zmiękczania wody.

2. Napełnić zbiornik soli.

3. Napełnić dozownik płynu

4. Odkręcić zawór wody.

5. Uruchomić program Quick, aby

usunąć wszelkie zanieczyszczenia i pozostałości z procesu produkcyjnego. Nie stosować detergentu ani nie umieszczać naczyń w koszach. Po uruchomieniu programu urządzenie zacznie aktywować żywicę w zmiękczaczu wody – może to potrwać do 5 minut. Faza zmywania rozpocznie się dopiero po zakończeniu tego procesu. Procedura jest powtarzana okresowo. www.electrolux.com487.1 Zbiornik soli UWAGA! Stosować wyłącznie grubą sól przeznaczoną do zmywarek. Sól drobnoziarnista zwiększa ryzyko korozji. Sól aktywuje żywicę w zmiękczaczu wody oraz zapewnia dobre efekty zmywania podczas codziennej eksploatacji. Napełnianie zbiornika soli

1. Obrócić pokrywkę zbiornika soli w

2. Wlać 1 litr wody do zbiornika soli

(tylko za pierwszym razem).

3. Napełnić zbiornik soli solą do

zmywarek (do pełna).

4. Ostrożnie potrząsnąć lejkiem,

trzymając go za uchwyt, aby opróżnić go ze wszystkich granulek.

5. Zebrać sól rozsypaną wokół otworu

6. Obrócić pokrywkę zbiornika soli w

prawo, aby zamknąć zbiornik soli. UWAGA! Podczas napełniania zbiornika soli może się z niego wydostawać woda i sól. Dlatego po napełnieniu zbiornika soli należy niezwłocznie uruchomić najkrótszy program zmywania, aby zapobiec korozji. Nie umieszczać naczyń w koszach.

7.2 Napełnianie dozownika

płynu nabłyszczającego

UWAGA! Komora (B) jest przeznaczona wyłącznie do dozowania płynu nabłyszczającego. Nie napełniać jej detergentem. UWAGA! Należy stosować wyłącznie płyn nabłyszczający przeznaczony do zmywarek.

1. Otworzyć pokrywę (C).

2. Napełnić dozownik (B), aż poziom

płynu nabłyszczającego dotrze do oznaczeniaMAX''.

3. Rozlany płyn nabłyszczający należy

zetrzeć chłonną szmatką, aby zapobiec powstaniu zbyt dużej ilości piany.

4. Zamknąć pokrywę. Upewnić się, że

pokrywa zablokowała się we właściwym miejscu. POLSKI 49Napełnić dozownik płynu nabłyszczającego, gdy wskaźnik (A) jest przezroczysty.

8. CODZIENNA EKSPLOATACJA

1. Odkręcić zawór wody.

2. Nacisnąć i przytrzymać , aż

urządzenie się włączy.

3. Napełnić zbiornik soli, jeśli jest pusty.

4. Napełnić dozownik płynu

nabłyszczającego, jeśli jest pusty.

8. Po zakończeniu programu zamknąć

8.1 Stosowanie detergentu

UWAGA! Stosować wyłącznie detergent przeznaczony do zmywarek.

1. Nacisnąć przycisk zwalniający (A),

aby otworzyć pokrywę (C).

2. Umieścić detergent (żel, proszek lub

tabletki) w komorze (B).

3. Jeśli program przewiduje fazę

zmywania wstępnego, należy umieścić niewielką ilość detergentu na wewnętrznej stronie drzwi urządzenia.

4. Zamknąć pokrywę. Upewnić się, że

pokrywa zablokowała się we właściwym miejscu. Informacje dotyczące dozowania detergentu znajdują się w instrukcji producenta umieszczonej na opakowaniu produktu. Zwykle 20-25 ml detergentu żelowego nadaje się do zmywania średnio zabrudzonych naczyń. Górne końce dwóch pionowych żeber w komorze (B) wskazują maksymalny poziom napełnienia dozownika żelu (maks. 30 ml).

8.2 Wybór i uruchamianie

programu przy użyciu paska wyboru MY TIME

1. Przesunąć palcem wzdłuż paska

wyboru MY TIME, aby wybrać odpowiedni program.

• Zaświeci się kontrolka wybranego programu.

• Wskaźnik ECOMETER pokaże poziom zużycia wody i energii.

• Wyświetlacz wyświetli czas trwania programu.

2. W razie potrzeby włączyć

odpowiednią opcję EXTRAS.

3. Zamknąć drzwi urządzenia, aby

8.3 Wybór i uruchamianie

programu Płukanie wstępne

1. Aby wybrać Płukanie wstępne,

należy nacisnąć i przytrzymać przez 3 sekundy.

• Zaświeci się kontrolka przycisku.

• Wskaźnik ECOMETER pozostanie wyłączony. www.electrolux.com50• Wyświetlacz wyświetli czas trwania programu.

2. Zamknąć drzwi urządzenia, aby

8.4 Włączanie opcji EXTRAS

1. Wybrać program, używając paska

2. Nacisnąć przycisk wybranej opcji,

• Zaświeci się kontrolka przycisku.

• Wyświetlacz wyświetli zaktualizowany czas trwania programu.

• Wskaźnik ECOMETER pokaże zaktualizowany poziom zużycia wody i energii. Domyślnie opcje należy zawsze włączać przed uruchomieniem programu. Jeśli włączona jest funkcja wyboru ostatniego programu, zostaną wraz z nim włączone zapisane opcje. Opcji nie można włączać ani wyłączać w trakcie programu. Nie wszystkie opcje są ze sobą zgodne. Włączenie opcji często wpływa na zużycie wody i energii oraz na czas trwania programu.

• Zaświeci się kontrolka przycisku.

• Wyświetlacz wyświetli najdłuższy możliwy czas trwania programu.

2. Zamknąć drzwi urządzenia, aby

uruchomić program. Urządzenie wykrywa rodzaj ładunku i odpowiednio dostosowuje cykl zmywania. Podczas trwania cyklu kilkakrotnie włączają się czujniki i wstępnie określony czas trwania programu może ulec skróceniu.

8.6 Jak opóźnić start programu

2. Nacisnąć przycisk

kilkakrotnie, aż na wyświetlaczu pojawi się żądany czas opóźnienia (od 1 do 24 godzin). Zaświeci się kontrolka przycisku.

3. Zamknąć drzwi urządzenia, aby

rozpocząć odliczanie. Podczas odliczania nie można zmienić czasu opóźnienia ani wybranego programu. Po zakończeniu odliczania nastąpi uruchomienie programu.

8.7 Anulowanie opóźnienia

rozpoczęcia programu w trakcie odliczania Nacisnąć i przytrzymać przez około 3 sekundy. Urządzenie powróci do trybu wyboru programów. Po anulowaniu opóźnienia rozpoczęcia programu należy ponownie wybrać program.

8.8 Anulowanie trwającego

programu Nacisnąć i przytrzymać przez około 3 sekundy. Urządzenie powróci do trybu wyboru programów. Przed uruchomieniem nowego programu należy upewnić się, że w dozowniku znajduje się detergent.

8.9 Otworzenie drzwi podczas

pracy urzadzenia Otworzenie drzwi w trakcie działania programu powoduje zatrzymanie cyklu zmywania. Na wyświetlaczu pojawi się wskazanie pozostałego czasu trwania programu. Po zamknięciu drzwi cykl zmywania powraca od momentu przerwania. POLSKI 51Po otworzeniu drzwi podczas odliczania czasu opóźnienia rozpoczęcia programu odliczanie jest wstrzymywane. Na wyświetlaczu pojawia się aktualny stan odliczania. Po zamknięciu drzwi rozpocznie się odliczanie czasu. Otworzenie drzwi podczas pracy urządzenia może mieć wpływ na zużycie energii i czas trwania programu. Po otworzeniu drzwi na dłużej niż 30 sekund podczas fazy suszenia bieżący program zostanie zakończony. Nie dotyczy to otworzenia drzwi przez funkcję AirDry.

8.10 Funkcja Auto Off

Funkcja ta oszczędza energię, wyłączając urządzenie, gdy nie jest ono używane. Funkcja uruchamia się automatycznie:

• Po zakończeniu programu.

• Po upływie 5 minut, jeśli nie uruchomiono programu.

8.11 Zakończenie programu

Po zakończeniu programu na wyświetlaczu widoczne jest wskazanie 0:00. Funkcja Auto Off automatycznie wyłącza urządzenie. Wszystkie przyciski są nieaktywne z wyjątkiem przycisku wł./wył.

9. WSKAZÓWKI I PORADY

9.1 Ogólne wskazówki

Stosowanie się do poniższych wskazówek pozwoli zapewnić optymalne efekty zmywania i suszenia w codziennej eksploatacji oraz przyczyni się do ochrony środowiska.

• Mycie naczyń w zmywarce zgodnie z instrukcją obsługi zwykle wiąże się z mniejszym zużyciem wody i energii niż ręczne mycie naczyń.

• Aby oszczędzać wodę i energię należy ładować zmywarkę do pełna. Aby uzyskać najlepsze efekty zmywania, należy układać przedmioty w koszach zgodnie z instrukcją obsługi i nie przeciążać koszy.

• Nie spłukiwać naczyń ręcznie. Zwiększa to zużycie wody i energii. W razie potrzeby wybrać program z fazą zmywania wstępnego.

• Przed umieszczeniem naczyń w urządzeniu usunąć z nich większe resztki potraw oraz opróżnić kubki i szklanki.

• Namoczyć naczynia z resztkami przypalonych potraw (lub lekko zeskrobać resztki) przed ich umyciem w urządzeniu.

• Upewnić się, że przedmioty w koszach nie stykają się ze sobą ani się nie zasłaniają. Tylko wtedy woda będzie mogła dotrzeć do wszystkich naczyń.

• Można osobno stosować detergent, płyn nabłyszczający i sól do zmywarek lub tabletki wieloskładnikowe (np. typu „Wszystko w jednym”). Postępować zgodnie ze wskazówkami na opakowaniu.

• Ustawić odpowiedni program dla określonego rodzaju naczyń i stopnia ich zabrudzenia. ECO zapewnia największą efektywność zużycia wody i energii.

• Aby zapobiec osadzaniu się kamienia wewnątrz urządzenia: – W razie potrzeby napełniać zbiornik soli. – Używać zalecanych dawek detergentu i płynu nabłyszczającego. – Sprawdzić, czy bieżący poziom zmiękczania wody odpowiada www.electrolux.com52twardości wody doprowadzanej do urządzenia. – Postępować zgodnie ze wskazówkami zawartymi w rozdziale „Konserwacja i czyszczenie”.

9.2 Stosowanie soli, płynu

nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn nabłyszczający i detergent do zmywarek. Inne produkty mogą uszkodzić urządzenie.

• Aby zapewnić optymalne efekty zmywania i suszenia, do twardej i bardzo twardej wody zaleca się stosowanie zwykłego detergentu do zmywarek (proszku, żelu lub tabletek bez dodatkowych składników), płynu nabłyszczającego i soli.

• Detergent w tabletkach nie rozpuszcza się całkowicie w trakcie krótkich programów. Zaleca się stosowanie tabletek przy długich programach, aby zapobiec osadzaniu się detergentu na naczyniach.

• Zawsze używać odpowiedniej ilości detergentu. Użycie niewystarczającej ilości detergentu może skutkować niezadowalającymi efektami zmywania i obecnością osadu lub plam na naczyniach w związku wysoką twardością wody. Użycie zbyt dużej ilości detergentu przy miękkiej lub zmiękczonej wodzie skutkuje pozostaniem resztek detergentu na naczyniach. Dostosować ilość detergentu do twardości wody. Postępować zgodnie ze wskazówkami podanymi na opakowaniu detergentu.

• Zawsze używać odpowiedniej ilości płynu nabłyszczającego. Niewystarczająca ilość płynu nabłyszczającego powoduje pogorszenie efektów suszenia. Użycie zbyt dużej ilości płynu nabłyszczającego powoduje powstanie niebieskawego nalotu na naczyniach.

• Sprawdzić, czy poziom zmiękczania wody jest prawidłowy. Jeśli poziom jest zbyt wysoki, zwiększona ilość soli w wodzie może spowodować rdzewienie sztućców.

9.3 Postępowanie w przypadku

zaprzestania korzystania z tabletek wieloskładnikowych Przed rozpoczęciem stosowania oddzielnie dozowanego detergentu, soli i płynu nabłyszczającego należy wykonać poniższe czynności:

1. Ustawić najwyższy poziom

2. Upewnić się, że zbiornik soli oraz

dozownik płynu nabłyszczającego są pełne.

3. Uruchomić program Quick. Nie

dodawać detergentu ani nie umieszczać naczyń w koszach.

4. Po zakończeniu programu ustawić

stopień zmiękczania wody odpowiednio do twardości wody doprowadzanej do urządzenia.

5. Wyregulować dozowanie płynu

9.4 Przed rozpoczęciem

programu Przed rozpoczęciem programu upewnić się, że:

• Filtry są czyste i prawidłowo zainstalowane.

• Pokrywka zbiornika soli jest mocno dokręcona.

• Ramiona spryskujące nie są zatkane.

• W zmywarce znajduje się sól do zmywarek i płyn nabłyszczający (chyba że stosowane są wieloskładnikowe tabletki z detergentem).

• Ułożenie naczyń i przyborów kuchennych w koszach jest prawidłowe.

• Program jest odpowiedni do danego rodzaju załadunku i stopnia zabrudzenia.

• Użyto odpowiedniej ilości detergentu.

• Należy zawsze używać całej powierzchni kosza.

• Urządzenie można myć wyłącznie w zmywarce.

• Nie myć w urządzeniu przedmiotów wykonanych z drewna, rogu, aluminium, cyny ani miedzi, ponieważ POLSKI 53mogą one popękać, odkształcić się, odbarwić lub ulec innemu uszkodzeniu.

• Nie myć w urządzeniu przedmiotów, które mogą pochłaniać wodę (gąbki, ściereczki).

• Wklęsłe naczynia (kubki, szklanki i miski) układać dnem do góry.

• Upewnić się, że szklane naczynia nie stykają się ze sobą.

• Lekkie elementy umieścić w górnym koszu. Upewnić się, że naczynia nie przemieszczają się swobodnie.

• Sztućce i małe przedmioty należy wkładać do szuflady na sztućce.

• Aby ułatwić wkładanie dużych przedmiotów do dolnego kosza, podnieść górny kosz.

• Przed uruchomieniem programu upewnić się, że ramiona spryskujące mogą się swobodnie obracać.

9.6 Opróżnianie koszy

1. Przed wyjęciem naczyń ze zmywarki

poczekać, aż wystygną. Gorące naczynia łatwo ulegają uszkodzeniu.

2. Najpierw wyjmować naczynia z

dolnego kosza, a potem z górnego. Po zakończeniu programu na wewnętrznych powierzchniach urządzenia ciągle może pozostawać woda.

10. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE! Przed przystąpieniem do konserwacji bez użycia programu Machine Care należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego. Brudne filtry i zapchane ramiona spryskujące pogarszają efekt zmywania. Należy regularnie sprawdzać te elementy i w razie potrzeby je czyścić.

Machine Care to program, który zapewnia optymalne efekty czyszczenia wnętrza urządzenia. Usuwa osady z kamienia i tłuszczu. Gdy urządzenie wykryje potrzebę czyszczenia, zaświeci się wskaźnik

Uruchomić program Machine Care, aby wyczyścić wnętrze urządzenia. Uruchamianie programu Machine Care Przed uruchomieniem programu Machine Care należy oczyścić filtry i ramiona spryskujące.

1. Użyć preparatu odkamieniającego

lub czyszczącego przeznaczonego specjalnie do zmywarek. Postępować zgodnie ze wskazówkami na opakowaniu. Nie umieszczać naczyń w koszach.

2. Nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy. Zaczną migać wskaźniki i . Wyświetlacz wyświetli czas trwania programu.

3. Zamknąć drzwi urządzenia, aby

uruchomić program. Po zakończeniu programu wskaźnik zgaśnie.

10.2 Czyszczenie wnętrza

• Wnętrze urządzenia należy czyścić miękką, wilgotną szmatką.

• Nie używać produktów ściernych, myjek do szorowania, ostrych narzędzi, silnych środków chemicznych, szorstkich myjek ani rozpuszczalników. www.electrolux.com54• Raz w tygodniu czyścić drzwi i gumową uszczelkę, .

• Aby zapewnić wydajność urządzenia, należy co najmniej raz na dwa miesiące stosować środki czyszczące przeznaczone specjalnie do zmywarek. Należy ściśle przestrzegać wskazówek umieszczonych na opakowaniu produktu.

• W celu zapewnienia optymalnych efektów czyszczenia należy uruchomić program Machine Care.

10.3 Usuwanie ciał obcych

Po każdym użyciu zmywarki należy sprawdzić filtry i osadnik. Ciała obce (np. kawałki szkła, plastiku, kości lub wykałaczki itp.) powodują zmniejszenie skuteczności zmywania i mogą spowodować uszkodzenie pompy opróżniającej. UWAGA! Jeśli nie można usunąć ciał obcych, należy skontaktować się z autoryzowanym centrum serwisowym.

1. Rozmontować zespół filtrów zgodnie

ze wskazówkami zawartymi w tym rozdziale.

2. Usunąć ręcznie wszelkie ciała obce.

3. Zmontować filtry zgodnie ze

wskazówkami zawartymi w tym rozdziale.

10.4 Czyszczenie obudowy

• Czyścić urządzenie za pomocą wilgotnej szmatki.

• Używać wyłącznie neutralnych detergentów.

• Nie używać produktów ściernych, myjek do szorowania ani rozpuszczalników.

10.5 Czyszczenie filtrów

System filtrów składa się z 3 części.

1. Obrócić filtr (B) przeciwnie do ruchu

wskazówek zegara i wyjąć go.

2. Wyjąć filtr (C) z filtra (B).

3. Wyjąć filtr płaski (A).

POLSKI 555. Upewnić się, że wokół krawędzi osadnika nie znajdują się resztki żywności ani zanieczyszczenia.

6. Włożyć na miejsce filtr (A). Upewnić

się, że jest prawidłowo umieszczony pod 2 prowadnicami.

7. Złożyć filtry (B) i (C).

8. Włożyć filtr (B) do filtru płaskiego (A).

Obrócić zgodnie z ruchem wskazówek zegara, aż się zablokuje. UWAGA! Nieprawidłowe umiejscowienie filtrów może skutkować niezadowalającymi efektami zmywania i uszkodzeniem urządzenia.

10.6 Czyszczenie dolnego

ramienia spryskującego Zaleca się regularne czyszczenie dolnego ramienia spryskującego, aby zapobiec zatkaniu znajdujących się w nim otworów. Niedrożność otworów może być przyczyną niezadowalających efektów zmywania.

1. Aby wyjąć dolne ramię spryskujące,

pociągnąć je do góry.

2. Umyć ramię spryskujące pod bieżącą

wodą. Za pomocą spiczastego przedmiotu, np. wykałaczki, usunąć zabrudzenia z otworów.

3. Aby z powrotem zamontować ramię

spryskujące, wcisnąć je do dołu. www.electrolux.com5610.7 Czyszczenie górnego ramienia spryskującego Zaleca się regularne czyszczenie górnego ramienia spryskującego, aby zapobiec zatkaniu znajdujących się w nim otworów. Niedrożność otworów może być przyczyną niezadowalających efektów zmywania.

1. Całkowicie wysunąć górny kosz.

2. Aby wymontować ramię spryskujące

z kosza, należy popchnąć je w górę i jednocześnie obrócić zgodnie z ruchem wskazówek zegara.

3. Umyć ramię spryskujące pod bieżącą

wodą. Za pomocą spiczastego przedmiotu, np. wykałaczki, usunąć zabrudzenia z otworów.

4. Aby ponownie zamontować ramię

spryskujące, należy docisnąć je w górę i jednocześnie obrócić przeciwnie do ruchu wskazówek zegara.

10.8 Czyszczenie sufitowego

ramienia spryskującego Zaleca się regularne czyszczenie sufitowego ramienia spryskującego, aby zapobiec niedrożności znajdujących się w nim otworów. Niedrożność otworów może być przyczyną niezadowalających efektów zmywania. Sufitowe ramię spryskujące znajduje się na górnej ściance urządzenia Ramię spryskujące (C) jest zamontowane w rurze dolotowej (A) za pomocą elementu mocującego (B). POLSKI 57C

1. Zwolnić ograniczniki po bokach

prowadnic przesuwnych szuflady na sztućce i wyciągnąć szufladę.

2. Opuścić górny kosz do najniższego

położenia, aby ułatwić dostęp do ramienia spryskującego.

3. Aby odłączyć ramię spryskujące (C)

od rury dolotowej (A), należy obrócić element mocujący (B) przeciwnie do ruchu wskazówek zegara i pociągnąć ramię spryskujące w dół.

4. Umyć ramię spryskujące pod bieżącą

wodą. Za pomocą spiczastego przedmiotu, np. wykałaczki, usunąć zabrudzenia z otworów. Przepłukać otwory wodą, aby usunąć zanieczyszczenia wewnątrz.

5. Aby z powrotem zainstalować ramię

spryskujące (C), włożyć element mocujący (B) do ramienia i przymocować go do rury dolotowej, (A) obracając w prawo. Upewnić się, że element mocujący zatrzasnął się we właściwym miejscu.

6. Założyć szufladę na sztućce na

prowadnice przesuwne i zablokować ograniczniki.

11. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE! Nieprawidłowa naprawa urządzenia może stanowić zagrożenie dla użytkownika. Wszystkie naprawy powinny wykonywać odpowiednio wykwalifikowane osoby. Większość występujących problemów można rozwiązać bez potrzeby kontaktowania się z autoryzowanym centrum serwisowym. W poniższej tabeli zawarto informacje na temat możliwych problemów. Po wystąpieniu niektórych problemów na wyświetlaczu pojawia się kod alarmu. www.electrolux.com58Kod problemu i kod alar‐

Możliwa przyczyna i rozwiązanie Nie można włączyć urzą‐ dzenia.

• Upewnić się, że wtyczkę przewodu zasilającego pod‐ łączono do gniazda elektrycznego.

• Upewnić się, że w skrzynce bezpieczników nie ma uszkodzonego bezpiecznika. Program się nie urucha‐ mia.

• Upewnić się, że zamknięto drzwi urządzenia.

• Jeśli wybrano opóźnienie rozpoczęcia programu, na‐ leży je anulować lub poczekać do końca odliczania czasu.

• Urządzenie regeneruje żywicę wewnątrz zmiękcza‐ cza wody. Czas trwania procedury wynosi około 5 minut. Urządzenie nie napełnia się wodą. Na wyświetlaczu widoczne jest wskazanie i10 albo i11.

• Sprawdzić, czy zawór wody jest otwarty.

• Upewnić się, że ciśnienie wody nie jest zbyt niskie. W celu uzyskania tych informacji należy skontakto‐ wać się z miejscowym zakładem wodociągowym.

• Upewnić się, że zawór wody jest drożny.

• Upewnić się, że filtr w wężu dopływowym jest droż‐ ny.

• Upewnić się, że wąż dopływowy nie jest zagięty lub przygnieciony. Urządzenie nie wypompo‐ wuje wody. Na wyświetlaczu widoczne jest wskazanie i20.

• Upewnić się, że syfon umywalki jest drożny.

• Upewnić się, że system wewnętrznych filtrów jest drożny.

• Upewnić się, że wąż spustowy nie jest zagięty ani przygnieciony. Włączyło się zabezpiecze‐ nie przed zalaniem. Na wyświetlaczu widoczne jest wskazanie i30.

• Upewnić się, że urządzenie jest prawidłowo zainsta‐ lowane.

• Upewnić się, że kosze są załadowane zgodnie z in‐ strukcją obsługi. Usterka czujnika wykrywa‐ nia poziomu wody. Na wyświetlaczu widoczne jest wskazanie i41 - i44.

• Upewnić się, że filtry są czyste.

• Wyłączyć i ponownie włączyć urządzenie. Usterka pompy myjącej lub pompy opróżniającej. Na wyświetlaczu widoczne jest wskazanie i51–i59 al‐ bo i5A–i5F.

• Wyłączyć i ponownie włączyć urządzenie. Temperatura wody w urzą‐ dzeniu jest zbyt wysoka lub wystąpiła usterka czuj‐ nika temperatury. Na wyświetlaczu widoczne jest wskazanie i61 albo i69.

• Upewnić się, że temperatura doprowadzanej wody nie przekracza 60°C.

• Wyłączyć i ponownie włączyć urządzenie. POLSKI 59Kod problemu i kod alar‐

Możliwa przyczyna i rozwiązanie Usterka techniczna urzą‐ dzenia. Na wyświetlaczu widoczne jest wskazanie iC0 albo iC3.

• Wyłączyć i ponownie włączyć urządzenie. Poziom wody w urządze‐ niu jest zbyt wysoki. Na wyświetlaczu widoczne jest wskazanie iF1.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że filtry są czyste.

• Upewnić się, że wąż spustowy jest zainstalowany na odpowiedniej wysokości nad podłogą. Zapoznać się z instrukcją instalacji. Urządzenie wielokrotnie przerywa i wznawia pracę.

• Jest to normalne zjawisko. Zapewnia to optymalne efekty zmywania i oszczędność energii. Program trwa za długo. • Jeśli wybrano opcję opóźnienia rozpoczęcia progra‐ mu, należy ją anulować lub poczekać do końca odli‐ czania czasu.

• Włączenie opcji powoduje wydłużenie czasu trwania programu. Wyświetlany czas trwania programu jest inny niż w tabeli wartości eksploata‐ cyjnych.

• Patrz tabela wartości zużycia w rozdziale „Wybór programu”. Pozostały czas do zakoń‐ czenia programu pokazy‐ wany na wyświetlaczu wy‐ dłuża się i przeskakuje nie‐ mal do końca programu.

• Nie świadczy to o usterce. Urządzenie działa prawid‐ łowo. Niewielki wyciek z drzwi urządzenia.

• Urządzenie nie jest wypoziomowane. Poluzować lub dokręcić regulowane nóżki (jeśli dotyczy).

• Drzwi urządzenia nie są wyśrodkowane względem komory. Wyregulować tylną nóżkę (jeśli dotyczy). Występują problemy z za‐ mknięciem drzwi urządze‐ nia.

• Urządzenie nie jest wypoziomowane. Poluzować lub dokręcić regulowane nóżki (jeśli dotyczy).

• Naczynia wystają z koszy. Drzwi urządzenia otwierają się podczas cyklu zmywa‐ nia.

• Funkcja AirDry jest włączona. Funkcję można wyłą‐ czyć. Patrz „Ustawienia podstawowe”. Grzechotanie lub stukanie dochodzące z wnętrza urządzenia.

• Naczynia nie są prawidłowo rozłożone w koszach. Należy zapoznać się z broszurą dotyczącą załadun‐ ku koszy.

• Upewnić się, że ramiona spryskujące obracają się swobodnie. www.electrolux.com60Kod problemu i kod alar‐

Możliwa przyczyna i rozwiązanie Urządzenie wyzwala auto‐ matyczny wyłącznik.

• Wydajność prądowa instalacji jest niewystarczająca do jednoczesnego zasilania wszystkich włączonych urządzeń. Należy sprawdzić parametry zasilania w gniazdku oraz wartość graniczną prądu automatycz‐ nego wyłącznika lub wyłączyć jedno z urządzeń.

• Wewnętrzna usterka układu elektrycznego urządze‐ nia. Skontaktować się z autoryzowanym centrum serwisowym. Urządzenie jest włączone, ale nie działa. Na wyświetlaczu widoczne jest wskazanie PF.

• Zasilanie jest poza zakresem roboczym. Cykl zmy‐ wania ulega tymczasowemu przerwaniu i zostanie automatycznie wznowiony po przywróceniu zasila‐ nia. Urządzenie wyłącza się podczas pracy.

• Całkowity brak zasilania. Cykl zmywania ulega tym‐ czasowemu przerwaniu i zostanie automatycznie wznowiony po przywróceniu zasilania. Po sprawdzeniu urządzenia należy wyłączyć i włączyć urządzenie. Jeśli problem wystąpi ponownie, należy skontaktować się z autoryzowanym centrum serwisowym. Jeśli wystąpi kod alarmu nieopisany w tabeli należy skontaktować się z autoryzowanym centrum serwisowym. OSTRZEŻENIE! Nie zaleca się korzystać z urządzenia do czasu całkowitego rozwiązania problemu. Odłączyć urządzenie od zasilania i nie podłączać go ponownie do czasu upewnienia się, że działa poprawnie.

11.1 Kod numeru produktu

(PNC) Kontaktując się z autoryzowanym centrum serwisowym, należy podać kod numeru produktu danego urządzenia. Numer PNC znajduje się na tabliczce znamionowej na drzwiach urządzenia. Numer PNC można również sprawdzić na panelu sterowania. Przed sprawdzeniem numeru PNC należy upewnić się, że urządzenie jest w trybie wyboru programu.

1. Nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy. Na wyświetlaczu pojawi się numer PNC urządzenia.

2. Aby anulować wyświetlanie numeru

PNC, należy nacisnąć jednocześnie i przytrzymać i przez co najmniej 3 sekundy. Urządzenie powróci do trybu wyboru programów. POLSKI 6111.2 Efekty zmywania i suszenia są niezadowalające Problem Możliwa przyczyna i rozwiązanie Niezadowalające efekty zmywania.

• Należy zapoznać się z punktami „Codzienne użyt‐ kowanie”, „Wskazówki i porady” oraz z ulotką dotyczącą załadunku kosza.

• Użyć programu zapewniającego bardziej intensyw‐ ny cykl zmywania.

• Włączyć opcję ExtraPower, aby zapewnić lepsze efekty zmywania w ramach wybranego programu.

• Wyczyścić ramię spryskujące i filtr. Patrz punkt „Konserwacja i czyszczenie”. Niezadowalające efekty su‐ szenia.

• Naczynia pozostawały za długo w zamkniętym urządzeniu. Włączyć funkcję AirDry, która powodu‐ je automatyczne otwarcie drzwi i zapewnia lepsze efekty suszenia.

• Nie ma płynu nabłyszczającego lub dozowana jest jego niewystarczająca ilość. Napełnić dozownik płynu nabłyszczającego lub ustawić wyższy poziom dozowania.

• Przyczyną może być jakość płynu nabłyszczające‐ go.

• Należy zawsze stosować płyn nabłyszczający, na‐ wet w przypadku stosowania tabletek wieloskładni‐ kowych.

• Przedmioty z tworzywa sztucznego mogą wyma‐ gać wytarcia ściereczką.

• Program nie obejmuje fazy suszenia. Patrz punkt „Przegląd programów”. Na szklankach i naczyniach widać białawe smugi lub nie‐ bieskawy nalot.

• Za dużo płynu nabłyszczającego. Zmniejszyć dozo‐ wanie płynu nabłyszczającego.

• Użyto za dużo detergentu. Na szklankach i naczyniach widać plamy i osuszanie wo‐ dy.

• Ilość uwolnionego płynu nabłyszczającego jest nie‐ wystarczająca. Zwiększyć dozowanie płynu nabły‐ szczającego.

• Przyczyną może być jakość płynu nabłyszczające‐ go. Wnętrze urządzenia jest mokre.

• Nie jest to usterka urządzenia. Wilgoć skrapla się na ścianach urządzenia. Nadmiar piany podczas zmywania.

• Stosować detergent przeznaczony do zmywarek.

• Użyć detergentu innego producenta.

• Nie płukać wstępnie naczyń pod bieżącą wodą. Ślady rdzy na sztućcach. • W wodzie używanej do zmywania jest za dużo soli. Patrz punkt „Zmiękczacz wody”.

• Umieszczono razem sztućce ze srebra i stali nie‐ rdzewnej. Nie umieszczać blisko siebie sztućców ze srebra i stali nierdzewnej. www.electrolux.com62Problem Możliwa przyczyna i rozwiązanie Po zakończeniu programu w dozowniku znajdują się po‐ zostałości detergentu.

• Tabletka z detergentem zablokowała się w dozow‐ niku i woda nie wypłukała jej.

• Woda nie wypłukała detergentu z dozownika. Nale‐ ży sprawdzić, czy ramiona spryskujące mogą się obracać i są drożne.

• Sprawdzić, czy przedmioty w koszach nie uniemoż‐ liwiają otworzenia pokrywy dozownika detergentu. Nieprzyjemny zapach w urządzeniu.

• Patrz punkt „Czyszczenie wnętrza”.

• Uruchomić program Machine Care ze środkiem od‐ kamieniającym lub produktem do czyszczenia zmy‐ warek. Osad z kamienia na naczy‐ niach, w komorze zmywarki i po wewnętrznej stronie jej drzwi.

• Poziom soli jest niski; sprawdzić wskaźnik poziomu soli.

• Pokrywka zbiornika soli jest poluzowana.

• Woda doprowadzana do urządzenia jest twarda. Patrz punkt „Zmiękczacz wody”.

• Użyć soli i ustawić regenerację zmiękczacza wody także w przypadku stosowania tabletek wieloskład‐ nikowych. Patrz punkt „Zmiękczacz wody”.

• Uruchomić program Machine Care ze środkiem od‐ kamieniającym do zmywarek.

• Jeśli osadzanie się kamienia utrzymuje się, należy wyczyścić urządzenie odpowiednimi detergentami.

• Spróbować użyć innego detergentu.

• Skontaktować się z producentem detergentu. Matowe, odbarwione lub wy‐ szczerbione naczynia.

• Upewnić się, że w urządzeniu zmywane są tylko przedmioty, które można myć w zmywarce.

• Ostrożnie wkładać i wyjmować naczynia z koszy. Należy zapoznać się z broszurą dotyczącą zała‐ dunku koszy.

• Delikatne naczynia należy umieszczać w górnym koszu.

• Włączyć opcję GlassCare, która zapewnia specjal‐ ną ochronę szklanych i delikatnych naczyń. Patrz punkt „Przed pierwszym użyciem”, „Codzienna eksploatacja” lub „Wskazówki i porady” w celu zapoznania się z innymi możliwymi przyczynami.

Wymiary Szerokość/wysokość/głębokość (mm) 596 / 818 - 898 / 550 POLSKI 63Podłączenie elektrycz‐

Napięcie (V) 200 - 240 Częstotliwość (Hz) 50 - 60 Ciśnienie doprowadza‐ nej wody bar (minimalne i maksymalne) 0.5 - 10 MPa (minimalne i maksymalne) 0.05 - 1.0 Dopływ wody Zimna lub ciepła woda

maks. 60°C Pojemność Komplety nakryć: 15

Inne wartości podano na tabliczce znamionowej.

Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecz‐ nych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

12.1 Łącze do bazy danych UE

EPREL Kod QR znajdujący się na etykiecie z oznaczeniem klasy energetycznej, którą dołączono do urządzenia, zawiera łącze do strony internetowej umożliwiającej rejestrację urządzenia w bazie danych EU EPREL. Należy zachować etykietę z oznaczeniem klasy energetycznej wraz instrukcją obsługi i innymi dokumentami dostarczonymi wraz z urządzeniem w celu ewentualnego wykorzystania w przyszłości. Informacje o wydajności urządzenia można znaleźć w bazie danych UE EPREL, korzystając z łącza https:// eprel.ec.europa.eu i podając nazwę modelu oraz numer produktu, które można znaleźć na tabliczce znamionowej urządzenia. Patrz rozdział „Opis urządzenia”. Więcej szczegółowych informacji na temat etykiety z oznaczeniem klasy energetycznej można znaleźć na stronie www.theenergylabel.eu.

13. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
