INSTRUKCJA OBSŁUGI EH83KBEB5E SIEMENS

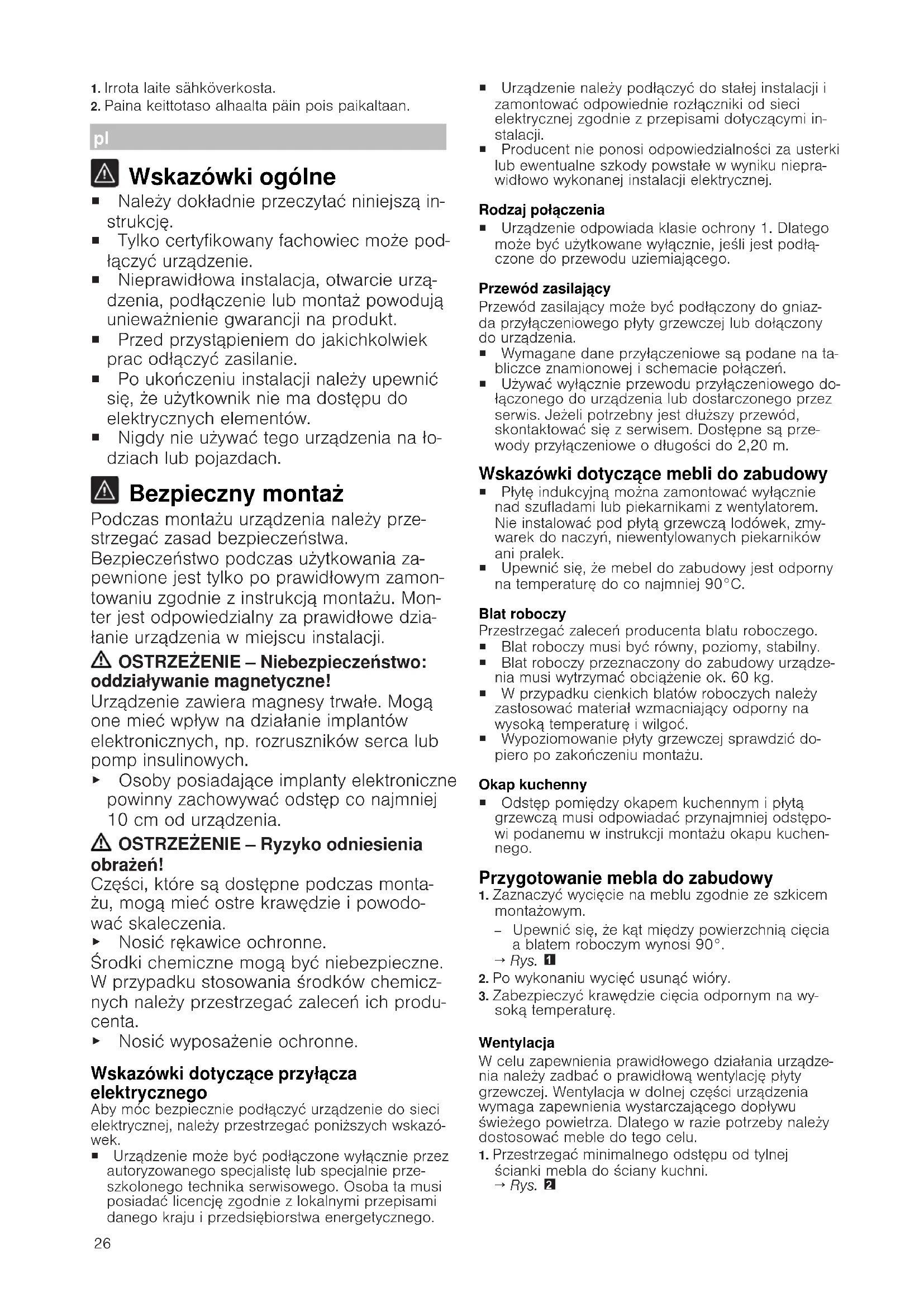

Wskazówki ogólne ¡ Należy dokładnie przeczytać niniejszą in- strukcję. ¡ Tylko certyfikowany fachowiec może pod- łączyć urządzenie. ¡ Nieprawidłowa instalacja, otwarcie urzą- dzenia, podłączenie lub montaż powodują unieważnienie gwarancji na produkt. ¡ Przed przystąpieniem do jakichkolwiek prac odłączyć zasilanie. ¡ Po ukończeniu instalacji należy upewnić się, że użytkownik nie ma dostępu do elektrycznych elementów. ¡ Nigdy nie używać tego urządzenia na ło- dziach lub pojazdach. Bezpieczny montaż Podczas montażu urządzenia należy prze- strzegać zasad bezpieczeństwa. Bezpieczeństwo podczas użytkowania za- pewnione jest tylko po prawidłowym zamon- towaniu zgodnie z instrukcją montażu. Mon- ter jest odpowiedzialny za prawidłowe dzia- łanie urządzenia w miejscu instalacji. OSTRZEŻENIE‒Niebezpieczeństwo: oddziaływanie magnetyczne! Urządzenie zawiera magnesy trwałe. Mogą one mieć wpływ na działanie implantów elektronicznych, np. rozruszników serca lub pomp insulinowych. ▶ Osoby posiadające implanty elektroniczne powinny zachowywać odstęp co najmniej 10cm od urządzenia. OSTRZEŻENIE‒Ryzyko odniesienia obrażeń! Części, które są dostępne podczas monta- żu, mogą mieć ostre krawędzie i powodo- wać skaleczenia. ▶ Nosić rękawice ochronne. Środki chemiczne mogą być niebezpieczne. W przypadku stosowania środków chemicz- nych należy przestrzegać zaleceń ich produ- centa. ▶ Nosić wyposażenie ochronne. Wskazówki dotyczące przyłącza elektrycznego Aby móc bezpiecznie podłączyć urządzenie do sieci elektrycznej, należy przestrzegać poniższych wskazó- wek. ¡ Urządzenie może być podłączone wyłącznie przez autoryzowanego specjalistę lub specjalnie prze- szkolonego technika serwisowego. Osoba ta musi posiadać licencję zgodnie z lokalnymi przepisami danego kraju i przedsiębiorstwa energetycznego. ¡ Urządzenie należy podłączyć do stałej instalacji i zamontować odpowiednie rozłączniki od sieci elektrycznej zgodnie z przepisami dotyczącymi in- stalacji. ¡ Producent nie ponosi odpowiedzialności za usterki lub ewentualne szkody powstałe w wyniku niepra- widłowo wykonanej instalacji elektrycznej. Rodzaj połączenia ¡ Urządzenie odpowiada klasie ochrony 1. Dlatego może być użytkowane wyłącznie, jeśli jest podłą- czone do przewodu uziemiającego. Przewód zasilający Przewód zasilający może być podłączony do gniaz- da przyłączeniowego płyty grzewczej lub dołączony do urządzenia. ¡ Wymagane dane przyłączeniowe są podane na ta- bliczce znamionowej i schemacie połączeń. ¡ Używać wyłącznie przewodu przyłączeniowego do- łączonego do urządzenia lub dostarczonego przez serwis. Jeżeli potrzebny jest dłuższy przewód, skontaktować się z serwisem. Dostępne są prze- wody przyłączeniowe o długości do 2,20m. Wskazówki dotyczące mebli do zabudowy ¡ Płytę indukcyjną można zamontować wyłącznie nad szufladami lub piekarnikami z wentylatorem. Nie instalować pod płytą grzewczą lodówek, zmy- warek do naczyń, niewentylowanych piekarników ani pralek. ¡ Upewnić się, że mebel do zabudowy jest odporny na temperaturę do co najmniej 90°C. Blat roboczy Przestrzegać zaleceń producenta blatu roboczego. ¡ Blat roboczy musi być równy, poziomy, stabilny. ¡ Blat roboczy przeznaczony do zabudowy urządze- nia musi wytrzymać obciążenie ok. 60kg. ¡ W przypadku cienkich blatów roboczych należy zastosować materiał wzmacniający odporny na wysoką temperaturę i wilgoć. ¡ Wypoziomowanie płyty grzewczej sprawdzić do- piero po zakończeniu montażu. Okap kuchenny ¡ Odstęp pomiędzy okapem kuchennym i płytą grzewczą musi odpowiadać przynajmniej odstępo- wi podanemu w instrukcji montażu okapu kuchen- nego. Przygotowanie mebla do zabudowy

1. Zaznaczyć wycięcie na meblu zgodnie ze szkicem

montażowym. ‒ Upewnić się, że kąt między powierzchnią cięcia a blatem roboczym wynosi 90°.

2. Po wykonaniu wycięć usunąć wióry.

3. Zabezpieczyć krawędzie cięcia odpornym na wy-

soką temperaturę. Wentylacja W celu zapewnienia prawidłowego działania urządze- nia należy zadbać o prawidłową wentylację płyty grzewczej. Wentylacja w dolnej części urządzenia wymaga zapewnienia wystarczającego dopływu świeżego powietrza. Dlatego w razie potrzeby należy dostosować meble do tego celu.

1. Przestrzegać minimalnego odstępu od tylnej

ścianki mebla do ściany kuchni.

2. Nie zasłaniać otworu na górze tylnej ścianki me-

3. Jeżeli minimalny odstęp 20mm z tyłu mebla nie

został uwzględniony, należy wykonać otwór na spodzie.

4. Jeżeli szerokość wewnątrz mebla nie przekracza

750mm, wykonać nacięcia na ściankach bocz- nych.

5. Dolnego cokołu nie należy hermetycznie uszczel-

niać. Uwaga:W przypadku montażu urządzenia w ramach wyspy kuchennej lub w innym niewymienionym miej- scu należy zapewnić odpowiednią wentylację płyty grzewczej. Montaż nad szufladą ¡ W celu zapewnienia prawidłowej wentylacji odstęp między powierzchnią blatu roboczego a górną częścią szuflady musi wynosić 65mm.

Montaż nad piekarnikiem ¡ W celu zapewnienia prawidłowej wentylacji odstęp między górną powierzchnią blatu roboczego a po- wierzchnią frontu piekarnika musi wynosić 30mm, a minimalny odstęp między piekarnikiem a płytą grzewczą musi wynosić 5mm. ¡ Sprawdzić możliwości montażu w instrukcji monta- żu piekarnika, jeśli trzeba zwiększyć odstęp mię- dzy płytą grzewczą a piekarnikiem.

Doprowadzanie przewodu zasilającego do gniazda przyłączeniowego Wymaganie:W przypadku urządzeń bez zamonto- wanego uprzednio zasilacza.

1. Płytę grzewczą obrócić i położyć na dnie opako-

wania, na ściereczce lub na innej powierzchni, aby uniknąć zarysowań.

2. Za pomocą wkrętaka podnieść pokrywę gniazda

3. Odkręcić śrubę mocującą i za pomocą wkrętaka

unieść opaskę zaciskową.

4. Podłączać do gniazda przyłączeniowego wyłącz-

nie zgodnie z rysunkiem:

– BN: brązowy – BU: niebieski – GN/YE: żółty i zielony – BK: czarny – GY: szary Uwaga:W przypadku podłączenia według sche- matu połączeń 2L/2N należy zmienić układ most- ków zgodnie ze schematem.

5. Po podłączeniu przewodu poprawnie dokręcić śru-

by na gnieździe przyłączeniowym.

6. Przewód zasilający przymocować za pomocą opa-

ski zaciskowej i dokręcić śrubę mocującą.

7. Ułożyć kable w środkowej części gniazda przyłą-

czeniowego. Zamknąć pokrywę gniazda przyłącze- niowego. Montaż płyty grzewczej

1. Dopasować płytę grzewczą z przodu wnęki do za-

2. Płytę grzewczą osadzić w wycięciu.

3. W przypadku blatów roboczych wyłożonych płytka-

mi uszczelnić fugi kauczukiem silikonowym. Uwaga:Nie zaginać ani nie zaciskać przewodu przy- łączeniowego i trzymać go z dala od ostrych krawę- dzi i gorących części. Podłączanie urządzenia Wymaganie:Należy przestrzegać danych dotyczą- cych połączeń podanych na tabliczce znamionowej.

1. Podłączać wyłącznie zgodnie ze schematem połą-

– BN: brązowy – BU: niebieski – GN/YE: żółty i zielony – BK: czarny – GY: szary Uwaga:W zależności od rodzaju przyłącza może być konieczna zmiana rozmieszczenia dostarcza- nych fabrycznie zacisków. W tym celu należy w ra- zie potrzeby skrócić zaciski i usunąć izolację, aby zamontować zacisk, który łączy dwa przewody.

2. Sprawdzanie gotowości do pracy: jeśli na wskaźni-

ku urządzenia pojawi się , lub , urzą- dzenie nie jest prawidłowo podłączone. Odłączyć urządzenie od zasilania i sprawdzić podłączenie przewodu zasilającego do sieci. Specjalne kombinacje W przypadku montażu płyty grzewczej nad piekarni- kiem innej marki należy zastosować drewnianą płytę przegradzającą.

Demontaż urządzenia UWAGA! Narzędzia mogą uszkodzić urządzenie. ▶ Nigdy wyciągać urządzenia od góry.

1. Odłączyć urządzenie od sieci elektrycznej.

2. Wypchnąć płytę grzewczą od dołu.
