INSTRUKCJA OBSŁUGI DPN46RNXJ DEWALT

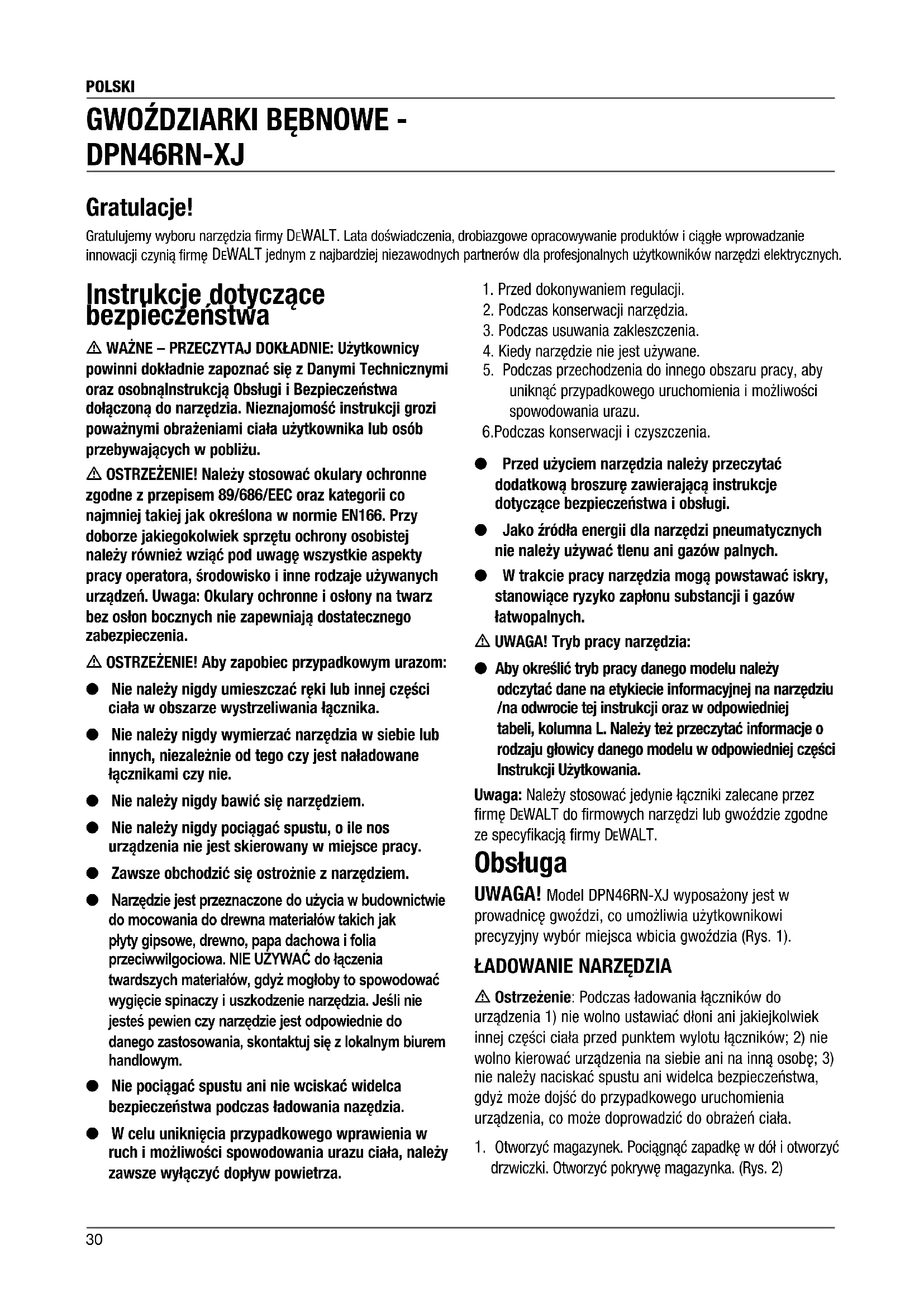

Instrukcje dotyczące bezpieczeństwa m WAŻNE – PRZECZYTAJ DOKŁADNIE: Użytkownicy powinni dokładnie zapoznać się z Danymi Technicznymi oraz osobnąInstrukcją Obsługi i Bezpieczeństwa dołączoną do narzędzia. Nieznajomość instrukcji grozi poważnymi obrażeniami ciała użytkownika lub osób przebywających w pobliżu. m OSTRZEŻENIE! Należy stosować okulary ochronne zgodne z przepisem 89/686/EEC oraz kategorii co najmniej takiej jak określona w normie EN166. Przy doborze jakiegokolwiek sprzętu ochrony osobistej należy również wziąć pod uwagę wszystkie aspekty pracy operatora, środowisko i inne rodzaje używanych urządzeń. Uwaga: Okulary ochronne i osłony na twarz bez osłon bocznych nie zapewniają dostatecznego zabezpieczenia. m OSTRZEŻENIE! Aby zapobiec przypadkowym urazom: l Nie należy nigdy umieszczać ręki lub innej części ciała w obszarze wystrzeliwania łącznika. l Nie należy nigdy wymierzać narzędzia w siebie lub innych, niezależnie od tego czy jest naładowane łącznikami czy nie. l Nie należy nigdy bawić się narzędziem. l Nie należy nigdy pociągać spustu, o ile nos urządzenia nie jest skierowany w miejsce pracy. l Zawsze obchodzić się ostrożnie z narzędziem. l Narzędzie jest przeznaczone do użycia w budownictwie do mocowania do drewna materiałów takich jak płyty gipsowe, drewno, papa dachowa i folia przeciwwilgociowa. NIE UŻYWAĆ do łączenia twardszych materiałów, gdyż mogłoby to spowodować wygięcie spinaczy i uszkodzenie narzędzia. Jeśli nie jesteś pewien czy narzędzie jest odpowiednie do danego zastosowania, skontaktuj się z lokalnym biurem handlowym. l Nie pociągać spustu ani nie wciskać widelca bezpieczeństwa podczas ładowania nazędzia. l W celu uniknięcia przypadkowego wprawienia w ruch i możliwości spowodowania urazu ciała, należy zawsze wyłączyć dopływ powietrza.

1. Przed dokonywaniem regulacji.

2. Podczas konserwacji narzędzia.

3. Podczas usuwania zakleszczenia.

4. Kiedy narzędzie nie jest używane.

5. Podczas przechodzenia do innego obszaru pracy, aby

uniknąć przypadkowego uruchomienia i możliwości spowodowania urazu. 6.Podczas konserwacji i czyszczenia. l Przed użyciem narzędzia należy przeczytać dodatkową broszurę zawierającą instrukcje dotyczące bezpieczeństwa i obsługi. l Jako źródła energii dla narzędzi pneumatycznych nie należy używać tlenu ani gazów palnych. l W trakcie pracy narzędzia mogą powstawać iskry, stanowiące ryzyko zapłonu substancji i gazów łatwopalnych. m UWAGA! Tryb pracy narzędzia: l Aby określić tryb pracy danego modelu należy odczytać dane na etykiecie informacyjnej na narzędziu /na odwrocie tej instrukcji oraz w odpowiedniej tabeli, kolumna L. Należy też przeczytać informacje o rodzaju głowicy danego modelu w odpowiedniej części Instrukcji Użytkowania. Uwaga: Należy stosować jedynie łączniki zalecane przez firmę D EWALT do firmowych narzędzi lub gwoździe zgodne ze specyfikacją firmy D EWALT. Obsługa UWAGA! Model DPN46RN-XJ wyposażony jest w prowadnicę gwoździ, co umożliwia użytkownikowi precyzyjny wybór miejsca wbicia gwoździa (Rys. 1).

m Ostrzeżenie: Podczas ładowania łączników do urządzenia 1) nie wolno ustawiać dłoni ani jakiejkolwiek innej części ciała przed punktem wylotu łączników; 2) nie wolno kierować urządzenia na siebie ani na inną osobę; 3) nie należy naciskać spustu ani widelca bezpieczeństwa, gdyż może dojść do przypadkowego uruchomienia urządzenia, co może doprowadzić do obrażeń ciała.

1. Otworzyć magazynek. Pociągnąć zapadkę w dół i otworzyć

drzwiczki. Otworzyć pokrywę magazynka. (Rys. 2) Gratulacje! Gratulujemy wyboru narzędzia firmy DEWALT. Lata doświadczenia, drobiazgowe opracowywanie produktów i ciągłe wprowadzanie innowacji czynią firmę DEWALT jednym z najbardziej niezawodnych partnerów dla profesjonalnych użytkowników narzędzi elektrycznych.

2. Sprawdzić ustawienie - urządzenie musi być ustawione

odpowiednio do długości gwoździ. Jeśli magazynek nie zostanie wyregulowany, gwoździe nie będą odpowiednio podawane do wylotu. Zmiana ustawień: Magazynek ma regulowaną podstawę zwoju gwoździ, na której znajduje się sprężyna. Podstawę komory gwoździ można przemieszczać do góry i w dół o dwa ustawienia gwoździ. W celu zmiany ustawień należy podnieść element podtrzymujący i obrócić tak, by zajmował odpowiednią pozycję. (Rys. 3) - gwoździe o długości 38 i 45 mm: zastosować dolne ustawienie - gwoździe 19, 22, 25, 32 mm: zastosować górne ustawienie.

3. Ładowanie zwoju z gwoździami: (Rys. 4) Umieścić

zwój nad słupkiem w komorze. Wysunąć z magazynka wystarczającą ilość gwoździ tak, by dojść do zapadki podajnika i umieścić drugi gwóźdź pomiędzy jej zębami. Główki gwoździ pasują do gniazda zapadki podajnika.

4. Zamknąć drzwiczki/pokrywę magazynka i sprawdzić,

czy doszło do zablokowania zapadki (jeśli nie, sprawdzić, czy główki gwoździ znajdują się w gnieździe końcówki wylotowej. Uwaga: Należy stosować jedynie łączniki zalecane przez firmę D EWALT do firmowych narzędzi lub gwoździe zgodne ze specyfikacją firmy D EWALT.

Urządzenie jest wyposażone w mechanizm blokujący, który uruchamia się w momencie, gdy magazynek jest pusty. Dzięki temu osoba obsługująca urządzenie wie, że konieczne jest ponowne załadowanie urządzenia. Jeśli włączony jest mechanizm blokujący w sposób przedstawiony na rysunku, nie można uruchomić urządzenia. (Rys. 5)

MECHANIZM DO POMIARU PODKŁADKI

Mechanizm ten można wykorzystać do regulacji odległości podkładki. W celu regulacji należy pchnąć dźwignię miernika, a następnie przesunąć go do wymaganej pozycji podkładki, w sposób przedstawiony na rysunku. (Rys. 6) m Ostrzeżenie! Przed regulacją któregokolwiek z elementów należy odłączyć urządzenie od źródła zasilania sprężonym powietrzem.

m Uwaga! Przed rozpoczęciem czyszczenia narzędzia należy zawsze odłączyć źródło sprężonego powietrza. Smoła i brud mogą gromadzić się na końcówce wylotowej i widelcu bezpieczeństwa, co uniemożliwia prawidłową pracę narzędzia. Substancje te można usunąć za pomocą oleju napędowego lub nafty. NIE NALEŻY zanurzać gwoździarki w rozpuszczalniku głębiej niż na długość gwoździa, aby nie dopuścić do przedostania się rozpuszczalnika do cylindra mechanizmu napędowego. Przed użyciem gwoździarki należy wytrzeć ją do sucha, ponieważ rozpuszczalnik może przyspieszyć gromadzenie się smoły w wyniku jej zmiękczenia na gontach. m Uwaga! Do czyszczenia gwoździarki nie należy używać benzyny ani podobnych, łatwopalnych płynów. Ich pary mogą zapalić się od iskry, powodując wybuch.

REGULACJA GŁĘBOKOŚCI WBIJANIA

ŁĄCZNIKÓW (Fig 7) Funkcja DIAL-A-DEPTH™ umożliwia regulację głębokości wbijania łączników, od podpowierzchniowego lub płytkiego wprowadzenia do całkowitego wbicia w powierzchnię. Na początku należy ustalić ciśnienie powietrza odpowiednie do wykonania pracy, a następnie zastosować regulację DIAL-A- DEPTH™, by uzyskać odpowiednią głębokość wbijania. KONSERWACJA WYRZUTNIKA (Fig 8) Zużycie wyrzutnika może obniżyć efektywność wbijania łączników oraz spowodować spadek mocy. l Zużycie końcówki układu wbijania będzie mieć wpływ na wbijanie gwoździ, powodując ich zginanie się, niepełne wbicie oraz uszkodzenie ich główek l Długość wyrzutnika można skorygować, regulując końcówkę w celu zrekompensowania zużycia. Do korekty wymagana jest wysoka temperatura i dokładne pomiary. Taka regulacja może być dokonywana przez wykwalifikowanego pracownika serwisu. l Ustawienie długości nowego wyrzutnika przedstawiono w tabeli danych technicznych, w kolumnie T, na początku tej instrukcji. Pomiar od górnej części tłoka. l Należy pamiętać, że pomiar U (patrz tabela z danymi technicznymi) od górnej części tłoka to maksymalna wielkość regulacji zszywacza. Zawsze należy rozciągać wyrzutnik na minimalną wielkość umożliwiająca rekompensatę jego zużycia; zanim osiągnie się maksymalną głębokość możliwa jest kilkakrotna regulacja.

Narzędzia te posiadają dodatkowe mocowanie przeznaczone do przechowywania i tymczasowego zawieszania narzędzia. m UWAGA! Nigdy nie zawieszaj narzędzia na ciele, ubraniu lub pasku. m UWAGA! Nigdy nie używaj do narzędzi z kontaktowym (czarnym) spustem.ČEŠTINA

1. Otworzyć magazynek. Pociągnąć zapadkę w dół i otworzyć

2. Sprawdzić ustawienie - urządzenie musi być ustawione

odpowiednio do długości gwoździ. Jeśli magazynek nie zostanie wyregulowany, gwoździe nie będą odpowiednio podawane do wylotu. Zmiana ustawień: Magazynek ma regulowaną podstawę zwoju gwoździ, na której znajduje się sprężyna. Podstawę komory gwoździ można przemieszczać do góry i w dół o dwa ustawienia gwoździ. W celu zmiany ustawień należy podnieść element podtrzymujący i obrócić tak, by zajmował odpowiednią pozycję. (Rys. 3) - gwoździe o długości 38 i 45 mm: zastosować dolne ustawienie - gwoździe 19, 22, 25, 32 mm: zastosować górne ustawienie.

3. Ładowanie zwoju z gwoździami: (Rys. 4) Umieścić

zwój nad słupkiem w komorze. Wysunąć z magazynka wystarczającą ilość gwoździ tak, by dojść do zapadki podajnika i umieścić drugi gwóźdź pomiędzy jej zębami. Główki gwoździ pasują do gniazda zapadki podajnika.

4. Zamknąć drzwiczki/pokrywę magazynka i sprawdzić,

czy doszło do zablokowania zapadki (jeśli nie, sprawdzić, czy główki gwoździ znajdują się w gnieździe końcówki wylotowej. Uwaga: Należy stosować jedynie łączniki zalecane przez firmę D EWALT do firmowych narzędzi lub gwoździe zgodne ze specyfikacją firmy D EWALT.

Urządzenie jest wyposażone w mechanizm blokujący, który uruchamia się w momencie, gdy magazynek jest pusty. Dzięki temu osoba obsługująca urządzenie wie, że konieczne jest ponowne załadowanie urządzenia. Jeśli włączony jest mechanizm blokujący w sposób przedstawiony na rysunku, nie można uruchomić urządzenia. (Rys. 5)

ŁĄCZNIKÓW - RN46 (RYS. 7) Funkcja DIAL-A-DEPTH™ umożliwia regulację głębokości wbijania łączników, od podpowierzchniowego lub płytkiego wprowadzenia do całkowitego wbicia w powierzchnię. Na początku należy ustalić ciśnienie powietrza odpowiednie do wykonania pracy, a następnie zastosować regulację DIAL-A-DEPTH™, by uzyskać odpowiednią głębokość wbijania. KONSERWACJA WYRZUTNIKA (RYS. 8) Opotřebovaný zarážeč může způsobit špatnou kvalitu zarážení nebo pokles výkonnosti: l Zużycie końcówki układu wbijania będzie mieć wpływ na wbijanie gwoździ, powodując ich zginanie się, niepełne wbicie oraz uszkodzenie ich główek l Długość wyrzutnika można skorygować, regulując końcówkę w celu zrekompensowania zużycia. Do korekty wymagana jest wysoka temperatura i dokładne pomiary. Taka regulacja może być dokonywana przez wykwalifikowanego pracownika serwisu. l Délka nastavení pro nový zarážeč je uvedena ve sloupci T Tabulky s technickými údaji v přední části návodu. Míra je uvedená od horní plochy pístu. l Należy pamiętać, że pomiar U (patrz tabela z danymi technicznymi) od górnej części tłoka to maksymalna wielkość regulacji zszywacza. Zawsze należy rozciągać wyrzutnik na minimalną wielkość umożliwiająca rekompensatę jego zużycia; zanim osiągnie się maksymalną głębokość możliwa jest kilkakrotna regulacja.

Oświadczamy, że narzędzie do wbijania elementów złącznych, o którym mowa jest powyżej, spełnia wymogi normy EN 792- 13:2000+A1:2008 zgodnie z Dyrektywą Maszynową 2006/42/ EC. Pod podanymi poniżej adresami znajdują się dokumenty zawierające dane dotyczące konstrukcji technicznej narzędzia do wglądu dla odnośnych władz.
