INSTRUKCJA OBSŁUGI VIS 640 C INDESIT

Instrukcja obsługi PŁYTA GRZEJNA

Spis treści

Ważne instrukcje bezpieczeństwa 48

Porady dotyczące ochrony środowiska 49

Deklaracja zgodności 49

Przed rozpoczęciem pracy 49

I stniejące naczynia 50

Zalecane średnice dna naczyń 50

Tabela mocy 51

Instalacja 51

Podłączenie do zasilania 52

Instrukcja obsługi 53

Instrukcja wyszukiwania usterek 55

Czyszczenie 55

Hałas generowany przez płytę kuchenną 56

Serwis techniczny 56

CZ

Česky

Te instrukcje są również dostępne na stronie: www.indesit.com

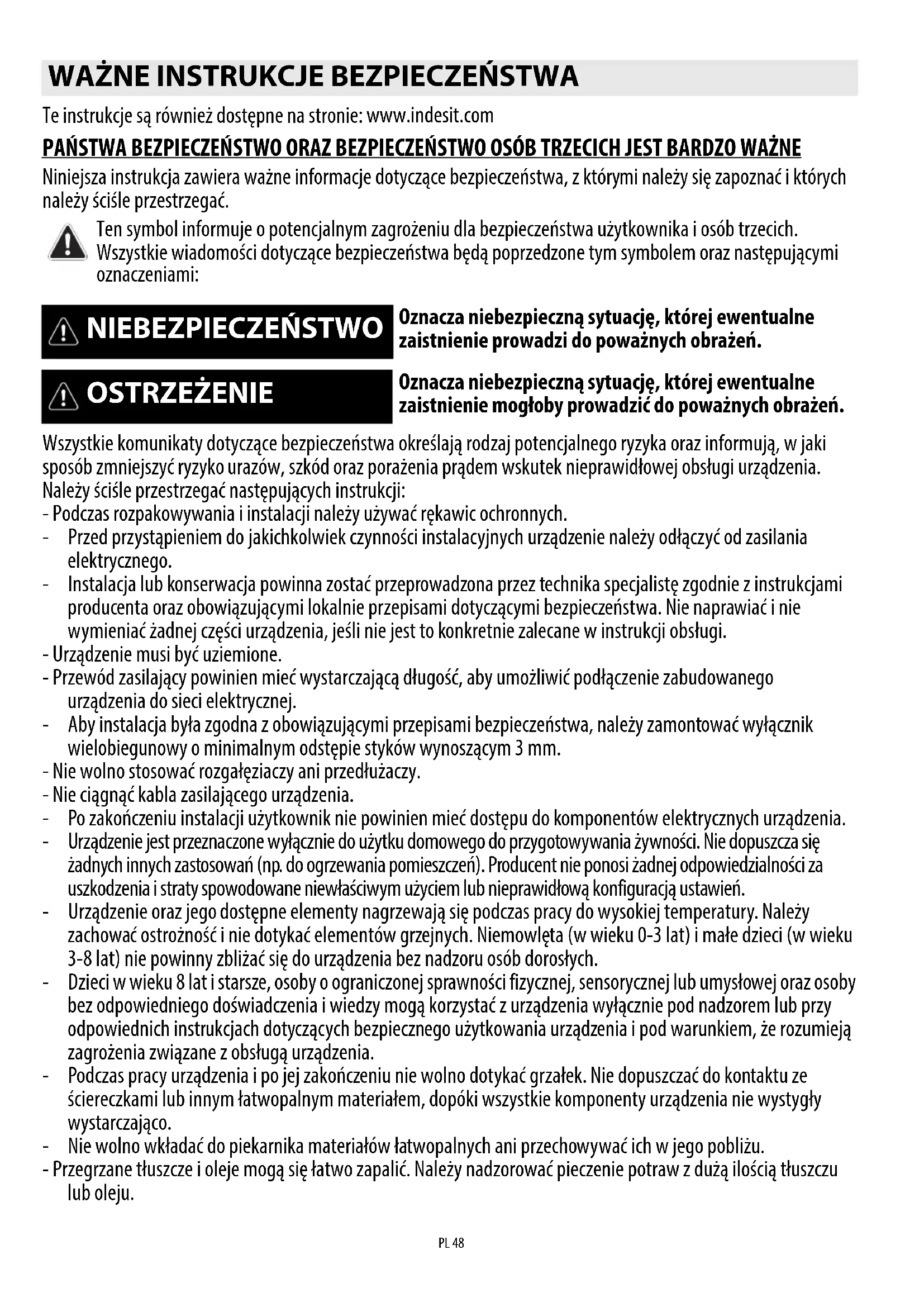

PAŃSTWA BEZPIECZEŃSTWO ORAZ BEZPIECZEŃSTWO OSÓB TRZECICH JEST BARDZO WAŻNE

Niniejsza instrukcja zawiera ważne informacje dotyczące bezpieczeństwa, z którymi należy się zapoznać i których należy ściśle przestrzegać.

Ten symbol informuje o potencjalnym zagrożeniu dla bezpieczeństwa użytkownika i osób trzecich.

Wszystkie wiadomości dotyczące bezpieczeństwa będą poprzedzone tym symbolem oraz następującymi oznaczeniami:

NIEBEZPIECZEŃSTWO

Oznacza niebezpieczną sytuację, której ewentualne zaistnienie prowadzi do poważnych obrażeń.

OSTRZEŻENIE

Oznacza niebezpieczną sytuację, której ewentualne zaistnienie mogłoby prowadzić do poważnych obrażeń.

Wszystkie komunikaty dotyczące bezpieczeństwa określają rodzaj potencjalnego ryzyka oraz informują, w jaki sposób zmniejszyć ryzyko urazów, szkód oraz porażenia prądem wskutek nieprawidłowej obsługi urządzenia. Należy ściśle przestrzegać następujących instrukcji:

- Podczas rozpakowywania i instalacji należy używać rękawic ochronnych.

• Przed przystąpieniem do jakichkolwiek czynności instalacyjnych urządzenie należy odłączyć od zasilania elektrycznego.
• Instalacja lub konserwacja powinna zostać przeprowadzona przez technika specjalistę zgodnie z instrukcjami producenta oraz obowiązującymi lokalnie przepisami dotyczącymi bezpieczeństwa. Nie naprawiać i nie wymieniać żadnej części urządzenia, jeśli nie jest to konkretnie zalecane w instrukcji obsługi.

- Urządzenie musi być uziemione.

- Przewód zasilający powinien mieć wystarczającą długość, aby umożliwiać podłączenie zabudowanego urządzenia do sieci elektrycznej.

- Aby instalacja była zgodna z obowiązującymi przepisami bezpieczeństwa, należy zamontować wyłącznik wielobiegunowy o minimalnym odstępie styków wynoszącym 3 mm.

- Nie wolno stosować rozgałęziaczy ani przedłużaczy.

- Nie ciągnąć kabla zasilającego urządzenia.

- Po zakończeniu instalacji użytkownik nie powinien mieć dostępu do komponentów elektrycznych urządzenia.

- Urządzenie jest przeznaczone wyłącznie do użytku domowego do przygotowywania żywności. Nie dopuszcza się żadnych innych zastosowań (np. do ogrzewania pomieszczeń). Producent nie ponosi żadnej odpowiedzialności za uszkodzenia i straty spowodowane niewłaściwym użyciem lub nieprawidłową konfiguracją ustawień.

- Urządzenie oraz jego dostępne elementy nagrzewają się podczas pracy do wysokiej temperatury. Należy zachować ostrożność i nie dotykać elementów grzejnych. Niemowlęta (w wieku 0-3 lat) i małe dzieci (w wieku 3-8 lat) nie powinny zbliżać się do urządzenia bez nadzoru osób dorosłych.

- Dzieci w wieku 8 lat i starsze, osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej oraz osoby bez odpowiedniego doświadczenia i wiedzy mogą korzystać z urządzenia wyłącznie pod nadzorem lub przy odpowiednich instrukcjach dotyczących bezpiecznego użytkowania urządzenia i pod warunkiem, że rozumieją zagrożenia związane z obsługą urządzenia.

- Podczas pracy urządzenia i po jej zakończeniu nie wolno dotykać grzałek. Nie dopuszczać do kontaktu ze ściereczkami lub innym łatwopalnym materiałem, dopóki wszystkie komponenty urządzenia nie wystygły wystarczająco.

- Nie wolno wkładać do piekarnika materiałów łatwopalnych ani przechowywać ich w jego pobliżu.

- Przegrzane tłuszcze i oleje mogą się łatwo zapalić. Należy nadzorować pieczenie potraw z dużą ilością tłuszczu lub oleju.

• Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z tego urządzenia i będą świadome związanych z tym zagrożeń. Dzieci nie mogą bawić się urządzeniem. Urządzenie nie powinno być czyszczone ani konserwowane przez dzieci bez nadzoru.
• Nie kłaść na polu grzejnym przedmiotów metalowych, np. przyrządów kuchennych (noży, widelców, łyżek, . . .), pokrywek ani innych podobnych, ponieważ mogą się one rozgrzać do wysokiej temperatury.
• We wnece pod urządzeniem należy zainstalować panel oddzielający, który nie został dostarczony w komplecie.
• Jeśli na powierzchni pojawią się pęknięcia, należy wyłączyć urządzenie, aby uniknąć ryzyka porażenia prądem elektrycznym (dotyczy tylko urządzeń ze szklaną powierzchnią).
• Urządzenia nie można włącać przy pomocy zewnętrznego timera ani oddzielnego systemu zdalnego sterowania.
• Pozostawienie urządzenia bez nadzoru podczas przyrządzania potraw z użyciem oleju i tłuszczu może spowodować zagrożenie oraz może prowadzić do pożaru. Pożaru NIGDY nie wolno gasić wodą! Należy wyłączyć urządzenie i przykryć ogień np. pokrywką lub kocem gaśniczym. Ryzyko pożaru: nie przechowywać żadnych rzeczy na powierzchniach gotowania.

- Nie stosować urządzeń czyszczących parą!

- Na powierzchni płyty nie wolno klaść sztućców ani pokrywek do garnków, gdyż mogą się one rozgrzać do wysokiej temperatury.

- Po zakończeniu używania płyty należy wyłączyć pole grzejne za pomocą pokrętła a nie polegać na układzie wykrywania obecności naczynia (dotyczy tylko urządzeń z funkcją indukcji).

PORADY DOTYCZĄCE OCHRONY ŚRODOWISKA

Utylizacja opakowania

Materiał z opakowania w 100% nadaje się do recyklingu i jest oznaczony symbolem ( ). Części opakowania nie należy wyrzucać, lecz utylizować zgodnie z przepisami określonymi przez lokalne władze.

Utylizacja urządzenia

Niniejsze urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/WE (WEEE) oraz polską ustawą o zużytem sprzęcie elektrycznym i elektronicznym. Zapewniając prawidłowe złomowanie niniejszego urządzenia przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi.

Symbol 📄 na urządzeniu lub w dokumentacji do niego dołączonej oznacza, że urządzenia nie wolno traktować podobnie jak zwykle odpady domowe. Należy oddać je do punktu zajmującego się utylizacją i recyklingiem urządzeń elektrycznych i elektronicznych.

Oszczędzanie energii

Aby uzyskać najlepsze wyniki pracy urządzenia, należy:

• Używać garnków i patelni, których średnica dna jest równa średnicy pola grzejnego.
• Stosować tylko garnki i patelnie o płaskim dnie.
• Jeśli to możliwe, garnki powinny być nakryte w czasie gotowania.
• Dzięki naczyniom ciśnieniowym można zmniejszyć zużycie energii i skrócić długość gotowania.
• Naczynia należy stawiać na środku pola grzejnego oznaczonego na płycie.

DEKLARACJA ZGODNOŚCI (€

• Niniejsze urządzenie zostało zaprojektowane, wyprodukowane i wprowadzone na rynek zgodnie z wymogami bezpieczeństwa określonymi w dyrektywie "niskonapięciowej" nr 2006/95/WE (która zastępuje dyrektywę 73/23/EWG z późniejszymi zmianami) oraz z wymogami bezpieczeństwa określonymi w dyrektywie "EMC" 2004/108/WE.
• Niniejsze urządzenie spełnia wymagania dotyczące ekoprojektu, zgodnie z rozporządzeniami UE nr 66/2014, zgodnie z normą EN 60350-2.

PRZED ROZPOCZĘCIEM PRACY

WAŻNE: Jeśli naczynia nie mają prawidłowych rozmiarów, pola grzejne nie włączą się. Stosować wyłącznie naczynia opatrzone napisem "INDUCTION SYSTEM" (Rysunek obok). Naczynie należy postawić na żądane pole grzejne przed włączeniem płyty kuchennej. W przypadku stosowania odpowiednich garnków nie można używać stref gotowania przy temperaturze poniżej 10°C.

ISTNIEJĄCE NACZYNIA

NIEOK

Aby sprawdzić, czy dno naczynia jest przystosowane do gotowania na indukcyjnej płycie kuchennej: jeśli dno naczynia lub patelni nie reaguje na magnes, oznacza to, że naczynie nie jest przystosowane.

• Sprawdzić, czy spód naczynia nie jest chropowaty, aby nie doszło do porysowania powierzchni płyty kuchennej. Sprawdzić naczynia.
• Nie opierać gorących garnków i patelni o powierzchnię panelu sterowania. Może to prowadzić do jego uszkodzenia.

ZALECANE ŚREDNICE DNA NACZYŃ

Przed włączeniem płyty umieścić naczynie na żądanej strefie grzewczej.

Aby uzyskać dobre efekty gotowania średnica dna garnka powinna być równa średnicy pola grzewczego.

Średnica (cm)	Maks (cm)	Min (cm)	Średnica (cm)	Maks (cm)	Min (cm)
14,5	14,5	10 28 28 17
18	18	12 30 30 17
21	21	15		FLEXI /ŁĄCZENIE STREFGRZEWCZYCH	39 - 18 12
24	24	15
26	26	17

Rozmiar garnka

Aby określić rozmiar garnka, należy zmierzyć szerokość jego dna (patrz rysunek) i sprawdzić w tabeli poniżej zalecane średnice dna garnków gwarantujące najlepsze parametry użytkowania i właściwe wykrywanie naczynia. Każda strefa grzewcza posiada ograniczenie minimalnej wielkości wykrywanego naczynia, które zmienia się w zależności od rodzaju materiału, z którego wykonane zostało używane naczynie. W związku z tym należy wykorzystywać strefy grzewcze najlepiej pasujące do średnicy naczynia.

ZALECANE POŁOŻENIE NACZYNIA

W celu zapewnienia najlepszej wydajności przy równoczesnym korzystaniu z dwóch naczyń należy je położyć zgodnie z poniższymi ilustracjami.

Poziom mocy Rodzaj gotowania Użycie poziomu			(wskazanie należy skorygować wg własnego doświadczenia oraz nawyków gotowania)
Moc maksymalna	Boost Szybkie podgrzewanie		Idealne do podniesienia temperatury potrawy w krótkim czasie, szybkiego zagotowania wody lub podgrzania płynów
	9-7	Smażenie - gotowanie	Do przyrumieniania, rozpoczynania gotowania, smażenia mrożonych produktów, szybkiego gotowania
Duża moc		Przyrumienianie - podsmażanie - gotowanie - grillowanie	Idealne do podsmażania, gotowanie na wolnym ogniu, gotowanie lub grillowanie (krótkie gotowanie, 5-10 minut)
	7-5	Przyrumienianie - gotowanie - duszenie - podsmażanie - grillowanie	Idealne do podsmażania, gotowania na wolnym ogniu, gotowania lub grillowania (średniej długości gotowania, 10-20 minut), podgrzewania
Średnia moc		Gotowanie - duszenie - podsmażanie - grillowanie	Idealne do duszenia, delikatnego gotowania na wolnym ogniu, gotowania lub grillowania (długi czas gotowania).
	4-3	Gotowanie - utrzymywanie na ogniu - zagęszczanie - gotowanie makaronu al dente	Idealne do długiego gotowania (ryż, sosy, pieczenie, ryby) z dodatkiem płynów (np. wody, wina, bulionu, mleka), gotowania makaronu al dente.
			Idealne do długiego gotowania (ponizej jednego litra objętości: ryż, sosy, pieczenie, ryby) z dodatkiem płynów (np. wody, wina, bulionu, mleka)
Mała moc 2-1		Roztapianie - rozmrażanie - utrzymywanie w cieple - przyrządzanie risotto	Idealne do zmiękczania masła, delikatnego roztapiania czekolady, rozmrażania małych artykułów spożywczych oraz utrzymywania w cieple świeżo ugotowanych potraw (np. sosy, zupy)
			Idealne do utrzymywania w cieple świeżo ugotowanych potraw, gotowania risotto oraz utrzymywania temperatury talerzy, na których będą podawane dania (z wykorzystaniem specjalnych akcesoriów do płyt indukcyjnych),
OFF Moc zero	Powierzchnia podparcia		Płyta kuchenna w położeniu czuwania lub wyłączona (możliwa obecność ciepła resztkowego pozostałego po zakończeniu gotowania, sygnalizowana przez symbol H)

UWAGA:

W razie krótkiego gotowania, które wymaga jednakże idealnego rozłożenia ciepła (np. naleśniki) na podwójnym polu o średnicy 28 cm (w zależności od modelu), zaleca się stosowanie naczyń, których średnica nie przekracza 24 cm. Do potraw wymagających delikatnej obróbki cieplnej (na przykład topienie czekolady czy masła) zaleca się używanie pojedynczych pół grzewczych o mniejszej średnicy.

INSTALACJA

Po rozpakowaniu urządzenia należy sprawdzić, czy nie zostało ono uszkodzone w czasie transportu. W razie problemów skontaktować się ze sprzedawcą lub autoryzowanym serwisem.

Wymiary do zabudowy oraz instrukcja instalacji patrz rysunki na stronie 2.

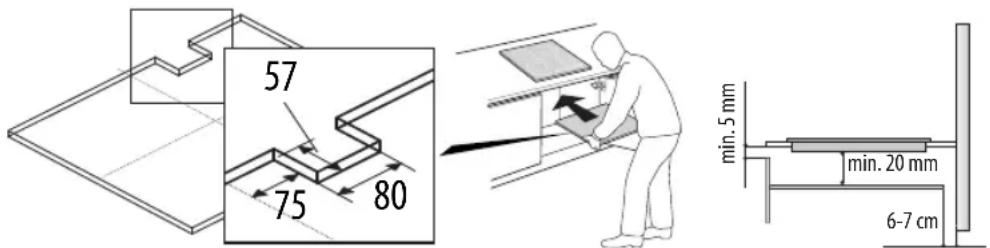

PRZYGOTOWANIE MEBLA DO ZABUDOWY

OSTRZEŻENIE

• Zainstalować panel oddzielający pod płytą kuchenną.
• Po zainstalowaniu dolna część urządzenia nie powinna być już dostępna.

• W razie instalacji piekarnika pod płytą nie instalować panelu oddzielającego.

• Odległość między spodem urządzenia a panelem oddzielającym powinna być zgodna z wymiarami podanymi na rysunku.

• Aby zagwarantować prawidłową pracę urządzenia, nie wolno blokować minimalnego otworu między blatem a górną częścią blatu mebla (min. 5 mm).
• Jeśli pod płytą kuchenną jest instalowany piekarnik, sprawdzić, czy posiada on system chłodzenia.
• Nie instalować płyty kuchennej na zmywarkach bądź pralkach, aby zapobiec kontaktowi obwodów elektronicznych z parą lub wilgocią, która może je uszkodzić.
  • W przypadku montażu płyty równo z blatem skontaktować się z serwisem w celu montażu zestawu śrub 4801 211 00112.
• Aby zdjąć płytę, należy zwolnić śrubokrętem (nie jest dostarczony w komplecie) sprężyny znajdujące się w dolnej części urządzenia.

57 75 80 min. 5 mm min. 20 mm 6-7 cm

OSTRZEŻENIE

• Odłączyć urządzenie od zasilania.

• Instalacja musi być przeprowadzona przez wykwalifikowanego pracownika znajducego aktualne przepisy dotyczące bezpieczeństwa i instalacji.

• Producent nie ponosi żadnej odpowiedzialności za obrażenia osób lub zwierząt ani za straty materialne wynikłe z nieprzestrzegania przepisów podanych w niniejszym rozdziale.

• Przewód zasilający powinien mieć wystarczającą długość, aby umożliwiać zdjęcie płyty z blatu.
• Upewnić się, że napięcie podane na tabliczce znamionowej znajdującej się w dolnej części urządzenia jest zgodne z napięciem w instalacji domowej.

niebieski/szary czarny/brązowy żółty/zielony

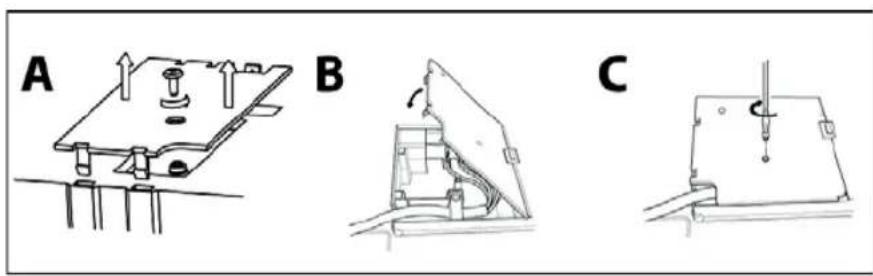

1. Zdjąć osłone zacisków (A), odkręcając śrubę, a następnie wsunąć osłone w zawias (B) zacisków.
2. Wsunąć przewód zasilający w uchwyt, a następnie podłączyć poszczególne żyły przewodu do bloku zacisków w sposób przedstawiony na schemacie połączeń znajdującym się w pobliżu zacisku.
3. Zabezpieczyć przewód zasilający w uchwycie.
4. Zamknąć osłonę (C), a następnie przykręcić ją na zacisku przy użyciu wcześniej odkręconej śruby.

Po każdym podłączeniu płyty do sieci przeprowadzana jest automatyczna kontrola trwająca kilka sekund.

A B C

Podłączenie do zasilania sieciowego

380-415V 3N ~ 380-415V 2N ~ czarny —— L1 brązowy —— L2 niebieski —— N niebieski (szary) —— żółty/zielony ——

220-240V～ 220-240V～ AU i UK czarny brązowy } — [L1] żółty/zielony — [∅] niebieski niebieski (szary) } — [∅]

220-240V3~ TYLKO BELGIA czarny —— Ⓞ Li brązowy —— Ⓞ L2 niebieski niebieski (szary) } —— Ⓞ L2 żółty/zielony —— Ⓞ ⊕

230 V 2 fazy 2N TYLKO HOLANDIA czarny —— ⏻ L1 brązowy —— ⏻ L2 żółty/zielony —— ⏻ ⊕ niebieski —— ⏻ N niebieski (szary) —— ⏻ N

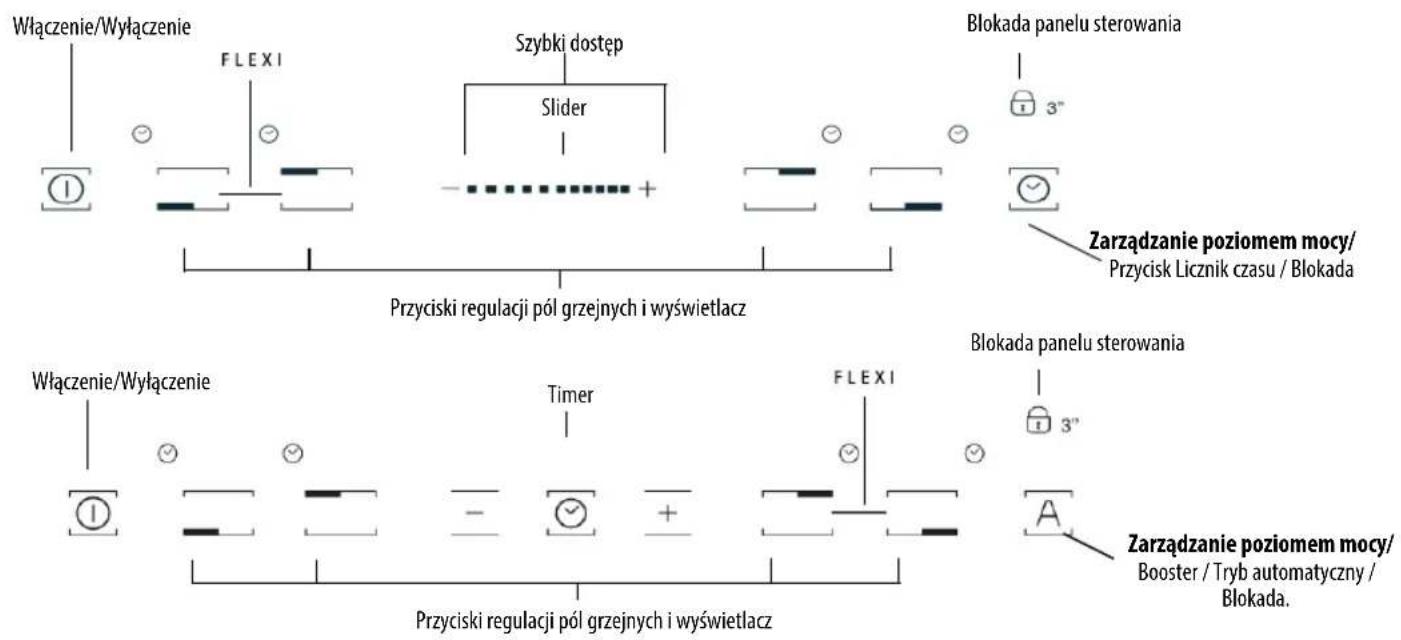

Opis panelu sterowania

Panel sterowania

Włączenie/Wyłączenie FLEXI Szybki dostęp Slider Blokada panelu sterowania 3" Przyciski regulacji pół grzejnych i wyświetlacz Zarządzanie poziomem mocy/ Przycisk Licznik czasu / Blokada Włączenie/Wyłączenie Timer FLEXI Blokada panelu sterowania 3" Przyciski regulacji pół grzejnych i wyświetlacz Zarządzanie poziomem mocy/ Booster / Tryb automatyczny / Blokada.

Włączenie/wyłączenie płyty kuchennej

Aby włączyć płytę, wcisnąć przycisk ① na ok. 2 sekundy i przytrzymać, dopóki nie zapalą się wyświetlacze pół grzewczych. Aby wyłączyć płytę, dotknąć tego samego przyciski i przytrzymać do czasu wyłączenia wyświetlaczy. Wszystkie pola grzejne zostaną wyłączone.

Gdy płyta już pracowała, wskaźnik ciepła resztkowego "H" świeci, dopóki płyta kuchenna nie wystygnie.

Jeśli w ciągu 10 sekund od włączenia płyty kuchennej nie wybierze się żadnej funkcji, płyta wyłączy się automatycznie.

Włączenie i regulacja pól grzejnych

Wskaźnik zasilania Wskaźnik wybranej strefy grzewczej Pozycjonowanie strefy grzewczej

Działanie suwaka Zwiększanie poziomu mocy Zmniejszanie poziomu mocy

Umieścić naczynie na strefie grzewczej, włączając płytę, aktywować wymaganą strefę grzewczą, naciskając odpowiedni przycisk "+". Na wyświetlaczu pojawi się symbol "0". Wybrać wymagany poziom mocy w zakresie od 0 do 9 lub funkcję silnego podgrzewania "P", jeśli jest dostępna. Aby zwiększyć poziom mocy, należy nacisnąć przycisk "+". Aby zmniejszyć poziom mocy, należy nacisnąć przycisk "-".

Wyłączenie pola grzejnego

Aby wyłączyć strefę grzewczą, należy nacisnąć odpowiedni przycisk "+" i "-" przytrzymać przez ponad 3 sekundy.

Strefa grzewcza zostanie wyłączona i jeśli nadal jest gorąca, na wyświetlaczu pojawi się symbol "H".

Blokada panelu sterowania

Funkcja blokuje przyciski, aby nie dopuścić do przypadkowego włączenia płyty kuchennej. Aby włączyć blokadę panelu sterującego, włącz płytę grzejną i naciśnij przycisk blokady i przytrzymaj go przez trzy sekundy. Sygnał akustyczny i podświetlony wskaźnik obok symbolu kłódki świadczą o włączeniu blokady. Panel sterowania jest zablokowany za wyjątkiem funkcji wyłączania. Aby wyłączyć blokadę, należy wykonać tę samą procedurę, co przy włączaniu. Wyłączy się wskaźnik świetlny i płyta będzie ponownie aktywna.

Obecność wody, płynu, jaki wydostał się z naczynia na płycie, a także innych przedmiotów na przycisku pod symbolem może być powodem przypadkowego i niepożądanego włączenia się lub wyłączenia blokady panelu sterowania.

Timer

Timer może służyć do ustawiania czasu gotowania dla wszystkich pół grzejnych do maksymalnie 99 minut (1 godzina i 39 minut).

Wybrać strefę grzewczą timera, a następnie nacisnąć timer (patrz rysunek). Włączenie funkcji zostanie potwierdzone sygnałem dźwiękowym (patrz

ilustracja). Na wyświetlaczu pojawi się symbol "00" i włączy się kontrolka LED. W celu zmniejszenia lub zwiększenia wartości timera należy trzymać wciśnięte przyciski "+" i "-" funkcji suwaka. Po upływie ustawionego czasu rozlega się sygnał dźwiękowy, a pole grzejne samoczynnie się wyłącza. W celu wyłączenia timera należy trzymać przycisk timera wciśnięty przez co najmniej 3 sekundy.

Aby ustawić timer dla innego pola, należy powtórzyć powyższe punkty. Na wyświetlaczu timera widnieją zawsze informacje dotyczące timera ustawionego dla wybranego pola lub timera z najkrótszym ustawionym czasem.

W celu modyfikacji lub wyłączenia timera należy nacisnąć przycisk wyboru pola grzejnego dla danego timera.

Informacje dotyczące panelu sterowania

Funkcje specjalne (jeśli dostępne)

Niektóre modele są wyposażone w funkcje specjalne:

Funkcja automatyczna Ⓚ

Funkcja automatycznie ustawia poziom mocy odpowiedni do utrzymywania minimalnego gotowania. Włączyć tę funkcję po doprowadzeniu potrawy do wrzenia. W tym celu nacisnąć najpierw przycisk dotyczący pola, a następnie przycisk Ⓗ.

Wskaźniki ciepła resztkowego.

Płyta jest wyposażona we wskaźnik ciepła resztkowego dla każdego pola grzejnego. Wskaźnik taki sygnalizuje, które pola grzejne mają jeszcze wysoką temperaturę.

Jeśli na wyświetlaczu pojawia się H, pole grzejne jest nadal gorące. Jeśli przy danym polu świeci się ten symbol, pole można jeszcze wykorzystać aby, na przykład, roztopić masło lub utrzymać temperaturę potrawy.

Po wystygnięciu pola grzejnego wyświetlacz gaśnie.

Wskaźnik nieprawidłowego naczynia lub braku naczynia.

Jeśli naczynie nie jest przystosowane do pracy z płytą indukcyjną, jest nieprawidłowo ustawione lub ma niewłaściwe wymiary, na wyświetlaczu pojawia się komunikat "Brak naczynia" (patrz rysunek obok). W takiej sytuacji zaleca się przestawienie garnka na powierzchni płyty grzejnej aż do znalezienia miejsca prawidłowego działania. Jeśli w ciągu 60 sekund nie zostanie wykryte żadne naczynie, płyta kuchenna się wyłączy.

Funkcja szybkiego gotowania (Funkcja silnego podgrzewania, jeśli jest dostępna)

Funkcja jest dostępna jedynie dla określonych pół grzejnych. Pozwala ona na wykorzystanie maksymalnej mocy płyty (np. w celu szybkiego doprowadzenia wody do wrzenia). Aby włączyć tę funkcję, naciskać przycisk "+" aż do pojawienia się na wyświetlaczu "P". Po 5 minutach działania funkcji booster urządzenie automatycznie ustawia dla danego pola poziom 9.

FLEXI /ŁĄCZENIE STREF GRZEWCZYCH

Ta funkcja wykorzystywana jest w przypadku dużych naczyń, gdy pojedyncza strefa grzewcza nie wystarcza np. ryby, duże naczynia na mięso.

Aby aktywować funkcję FLEXI /ŁĄCZENIE STREF GRZEWCZYCH, należy jednocześnie nacisnąć przyciski + i - tak jak to zostało pokazane na poniższym rysunku.

"Power management" (Funkcja, jeśli jest dostępna)

Dzięki funkcji "Power management" użytkownik może ustawić maksymalną moc osiąganą przez dane pole grzejne według własnych potrzeb.

Regulację można przeprowadzić w dowolnym momencie a wprowadzone ustawienia zostają zachowane do kolejnej modyfikacji.

Po ustawieniu żądanej mocy maksymalnej płyta automatycznie dokona podziału mocy na poszczególne pola grzejne, gwarantując, że ustawiony próg nigdy nie będzie przekraczany, zaletą tej opcji jest również możliwość jednoczesnego zarządzania wszystkimi polami grzejnymi, bez problemów związanych z przeciążeniem.

Dostępne są 4 maksymalne poziomy mocy. Przedstawiane są w następujący sposób na wyświetlaczu: 2,5 – 4,0 – 6,0 – 7,2 kW (7,2 kW stanowi maksymalną moc płyty kuchennej) W momencie zakupu płyta jest ustawiona na maksymalną wartość mocy

W ciągu pierwszych 60 sekund od podłączenia płyty do gniazda zasilania można ustawić wymagany poziom mocy, wykonując poniższe czynności:

Krok Panel sterowania Wyświetlacz
1 Nacisnąć na około+3 sekundy
2 Naciśnij przycisk	Zarządzania poziomemmocy, aby potwierdzićpoprzedni krok	Na wyświetlaczu pojawi się komunikat
3 Nacisnąć, aby wybrać—/+	wybrany poziom spośródróżnych dostępnych opcji	Kontrolka zaświeci razem z kontrolkami włączenia poszczególnych stref grzewczych
4 Naciśnij przycisk	Zarządzania poziomemmocy, aby potwierdzićpoprzedni krok	Przez około 2 sekundy na wyświetlaczu miga ustawiony poziom, a następnie płyta emituje sygnał dźwiękowy i wyłącza się. Od tej pory jest gotowa do pracy

W razie wystąpienia błędu podczas ustawiania mocy pojawia się symbol na środku, towarzyszy mu ciągły sygnał dźwiękowy trwający około 5 sekund. W takim przypadku należy powtórzyć procedurę konfiguracji od początku. Jeśli błąd wystąpi ponownie, skontaktować się z serwisem.

Podczas normalnej eksploatacji po osiągnięciu maksymalnego dostępnego poziomu mocy, gdy użytkownik próbuje go zwiększyć, wskaźnik mocy danego pola grzejnego miga dwukrotnie emitując sygnał dźwiękowy.

Jeśli niezbędna jest wyższa moc na tym polu grzejnym, trzeba ręcznie zmniejszyć poziom mocy jednego lub kilku pozostałych włączonych pół.

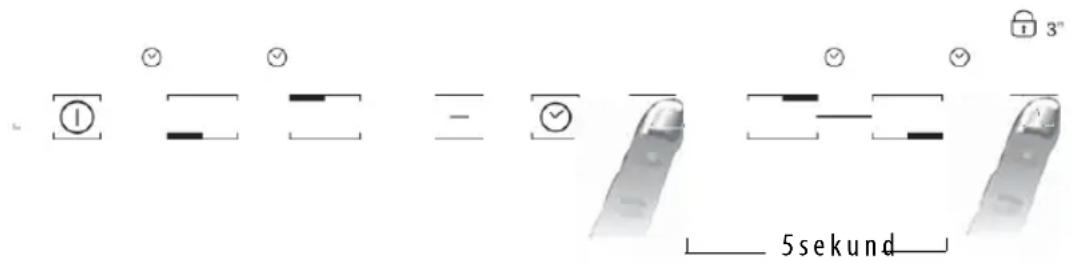

Aktywacja/dezaktywacja sygnału dźwiękowego (opcja niedostępna w wersji z suwakiem)

Po włączeniu płyty nacisnąć jednocześnie i przytrzymać przez co najmniej trzy sekundy przycisk "+" oraz ostatni przycisk po prawej stronie ("blokada panelu sterowania").

3" 5sekund

CZYSZCZENIE

OSTRZEŻENIE

- Unikać stosowania czyścików parowych.

- Przed przystąpieniem do czyszczenia należy upewnić się, czy wszystkie pola grzejne są wyłączone oraz czy nie świeci się wskaźnik ciepła resztkowego ("H").

Jeśli na powierzchni szklanej znajduje się logo iXelium™, płyta jest pokryta warstwą iXelium™. iXelium™ to wyjątkowa powłoka Whirlpool, gwarantująca doskonałą czystość i długotrwały blask. W związku z tym, jeśli posiadają Państwo płytę z powłoką IXELIUM, wysoce wskazane jest przestrzeganie poniższych zaleceń dotyczących czyszczenia:

• Używać miękkiej szmatki (najlepiej z mikrofibry) zwilżonej wodą lub zwykłym detergentem do czyszczenia szkła.
• Chcąc poprawić efektywność czyszczenia, należy na kilka minut pozostawić wilgotną ściereczkę na powierzchni szklanej.

WAŻNE: Nie używać gąbek ściernych ani myjek. Ich stosowanie może po pewnym czasie zniszczyć szklaną powierzchnię.

• Po każdym użyciu należy oczyścić płytę (gdy jest zimna), aby usunąć osady i plamy powstałe od resztek żywności.
• Cukier oraz potrawy o wysokiej zawartości cukru niszczą płytę i należy je niezwłocznie usuwać z jej powierzchni.
• Sól, cukier i piasek mogą rysować szklaną powierzchnię.
  • Używać miękkiej szmatki, chłonnych ręczników kuchennych lub specjalnego przyrządu do czyszczenia płyty (postępować według instrukcji producenta).
• Płyny rozlane na strefę grzewczą mogą powodować drgania lub przesuwanie naczyń.
• Po wyczyszczeniu dokładnie osuszyć płytę.

INSTRUKCJA WYSZUKIWANIA USTEREK

• Proszę uważnie przeczytać i wykonać instrukcje podane w rozdziale "Instrukcja obsługi".
• Sprawdzić, czy nie doszło do przerw w zasilaniu elektrycznym.
• Dobrze wytrzeć powierzchnię płyty po jej umyciu.
  • Jeśli po włączeniu płyty na wyświetlaczu pojawiają się kody alfanumeryczne, należy postępować zgodnie z instrukcjami podanymi w poniższej tabeli.
• Jeśli po zakończeniu pracy nie można wyłączyć płyty kuchennej, należy ją odłączyć od zasilania elektrycznego.

KOD BŁĘDU OPIS		PRAWDOPODOBNE PRZYCZYNY	USUNIĘCIE KOD BŁĘDU
C81, C82	Panel sterowania wyłącza się z powodu zbyt wysokiej temperatury.	Temperatura wewnętrzna części elektronicznych jest zbyt wysoka.	Odczekać, aż płyta się ochłodzi, a następnie włączyć ją ponownie.
C83	Na panelu sterowania jest wyświetlany kod błędu, a płyta wyłącza się w wyniku problemu związanego z układem elektronicznym	Napięcie zasilania płyty grzewczej jest zbyt wysokie	Płyta grzewcza może być nadal użytkowana, jednakże należy wezwać lokalny autoryzowany serwis
C85	Płyta nie może dostarczyć mocy do naczynia	Naczynie nie jest przystosowane do gotowania na płycie indukcyjnej	Użyć innego naczynia indukcyjnego
F02 lub F04 lub C84	Podłączone napięcie jest nieprawidłowe lub wystąpiła awaria zasilania	Czujnik wykrywa napięcie inne niż wymagane.	Odłączyć płytę od sieci zasilającej i sprawdzić podłączenie.
F01, F05, F06, F07, F10, F12, F25, F33, F34, F36, F37, F46, F47, F48, F49, F58, F61, F62, F63, F72, F74, F77	Odłączyć płytę od zasilania elektrycznegoOdczekać kilka sekund, a następnie podłączyć ponownieJeśli problem występuje nadal, skontaktować się z lokalnym autoryzowanym serwisem i podać kod błędu

HAŁAS GENEROWANY PRZEZ PŁYTE KUCHENNA

Indukcyjne płyty grzejne mogą podczas normalnej pracy generować dźwięk i wibracje, w zależności od materiału i sposobu obróbki produktów spożywczych, zgodnie z opisem poniżej:

• Dźwięk kontaktu: ten rodzaj drgań wynika ze stosowania naczyń pokrywanych różnego rodzaju materiałami.
• Dźwięk kliknięcia w dolnym zakresie mocy: ten dźwięk jest wytwarzany w celu uzyskania wymaganej mocy w dolnym zakresie.
• Dźwięki przypominające rytmiczne klikanie: ten rodzaj dźwięku jest wytwarzany podczas pracy różnych stref grzewczych i / lub wysokiej mocy grzania.
• Cichy wysoki dźwięk: ten dźwięk jest związany z rodzajem używanego naczynia i ilością znajdującej się wewnątrz żywności.
- Dźwięk w tle: kuchenka indukcyjna jest wyposażona w wentylator, który służy do chłodzenia komponentów elektronicznych. Dlatego podczas jej działania i przez kilka minut po wyłączeniu słychać szum wentylatora. Zwiększenie / zmniejszenie mocy aktywowanych stref grzewczych może powodować zwiększenie lub zmniejszenie dźwięku w tle.

Jest to normalna cecha systemu indukcyjnego, takie zachowanie nie świadczy o awarii czy uszkodzeniu.

SERWIS TECHNICZNY

Przed skontaktowaniem się z serwisem technicznym

1. Sprawdzić, czy nie można samodzielnie rozwiązać problemu zgodnie z punktami opisanymi w "Instrukcji wyszukiwania usterek".
2. Wyłączyć i ponownie włączyć urządzenie, aby sprawdzić, czy usterka nie ustąpiła.

Jeśli po przeprowadzeniu powyższych kontroli usterka nie znikła, należy skontaktować się z najbliższym autoryzowanym serwisem technicznym.

Należy podać:

• krótki opis usterki;
• typ i dokładny model płyty grzejnej;
• numer serwisowy (numer po słowie SERVICE na tabliczce znamionowej) znajdujący się pod urządzeniem (na metalowej płytce).
• Państwa dokładny adres;

- num er t e l e f o n u .

SERVICE

Jeżeli konieczne jest dokonanie naprawy, prosimy o kontakt z autoryzowanym Serwisem Technicznym (zapewnia to użycie oryginalnych części zamiennych oraz prawidłowe wykonanie naprawy). Części zamienne są dostępne przez 10 lat.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY
