OMP6555BG - Okap kuchenny AMICA - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Amica
Model	OMP6555BG
Tryby pracy	Wyciąg zewnętrzny lub recyrkulacja z filtrem węglowym
Sterowanie	Przyciski dotykowe + sterowanie gestem
Prędkości silnika	3 prędkości (niska, średnia, wysoka)
Timer (opóźnione wyłączenie)	Tak, 15 minut
Oświetlenie	Niezależne od silnika, sterowanie przyciskiem dotykowym lub gestem
Filtr tłuszczowy	Aluminiowy, zmywalny w zmywarce lub ręcznie, czyszczenie co miesiąc
Filtr węglowy (recyrkulacja)	Wymiana co 3-4 miesiące, nie nadaje się do prania
Czujnik ruchu	Tak, do włączania/wyłączania oświetlenia i zmiany prędkości
Zasilanie elektryczne	230 V, 50 Hz (sprawdź tabliczkę znamionową)
Minimalna wysokość montażu	Zgodnie z kartą techniczną i instrukcją dla kuchenki gazowej
Średnica przewodu wywiewnego	120 mm lub 150 mm, maks. długość 4-5 m
Konserwacja zewnętrzna	Wilgotną szmatką i neutralnym detergentem, unikać rozpuszczalników i środków ściernych
Bezpieczeństwo	Opóźnione wyłączenie, monitorowanie smażenia, odłączenie przed czyszczeniem
Gwarancja	Zgodnie z dołączoną kartą gwarancyjną
Instrukcja dostępna	Polski, angielski, niemiecki itp. (darmowy do pobrania)

Często zadawane pytania - OMP6555BG AMICA

Jakie są tryby pracy okapu Amica OMP6555BG?

Okap może pracować w trybie wyciągu (powietrze usuwane na zewnątrz przez przewód) lub w trybie recyrkulacji (powietrze filtrowane przez filtr węglowy i zawracane do pomieszczenia).

Jak czyścić filtr tłuszczowy?

Aluminiowy filtr tłuszczowy należy czyścić co najmniej raz w miesiącu. Można go myć w zmywarce lub ręcznie łagodnym detergentem.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co 3-4 miesiące, częściej przy intensywnym użytkowaniu. Nie nadaje się do prania ani regeneracji.

Jak używać sterowania gestem?

Aktywuj funkcję naciskając dedykowany przycisk dotykowy. Następnie przesuń rękę z lewej na prawą, aby zwiększyć prędkość, z prawej na lewą, aby zmniejszyć, i przytrzymaj rękę nieruchomo pod czujnikiem oświetlenia, aby włączyć/wyłączyć światło. Idealna odległość: 3-10 cm od panelu.

Jak ustawić timer (opóźnione wyłączenie)?

Podczas pracy silnika naciśnij przycisk Timer. Przycisk miga, a silnik automatycznie wyłącza się po 15 minutach. Aby dezaktywować, naciśnij ponownie ten sam przycisk.

Jaką wysokość montażu zachować nad płytą?

Sprawdź kartę techniczną urządzenia. Dla płyt elektrycznych minimalna wysokość jest podana w specyfikacji. Dla płyt gazowych zachowaj większą odległość, jeśli zaleca to producent płyty.

Czy mogę używać okapu bez filtra tłuszczowego?

Nie, zabronione jest używanie okapu bez aluminiowych filtrów tłuszczowych. Chronią one silnik i zapobiegają ryzyku pożaru.

Co zrobić, jeśli okap się nie włącza?

Najpierw sprawdź zasilanie i czy wtyczka jest prawidłowo podłączona. Jeśli problem nie ustąpi, skontaktuj się z serwisem posprzedażowym (dane na karcie gwarancyjnej). Nie próbuj naprawiać samodzielnie.

Jak wymienić żarówkę (oświetlenie)?

Zapoznaj się z rysunkiem 7 w instrukcji, aby wymienić żarówkę. Użyj żarówki/LED o takich samych parametrach jak oryginalna. Jeśli schemat nie jest dostępny, skontaktuj się z autoryzowanym serwisem.

Czy okap Amica OMP6555BG jest kompatybilny z płytą indukcyjną?

Tak, okap można zamontować nad każdą płytą grzewczą (gazową, elektryczną, indukcyjną) pod warunkiem zachowania zalecanych w instrukcji wysokości montażu.

INSTRUKCJA OBSŁUGI OMP6555BG AMICA

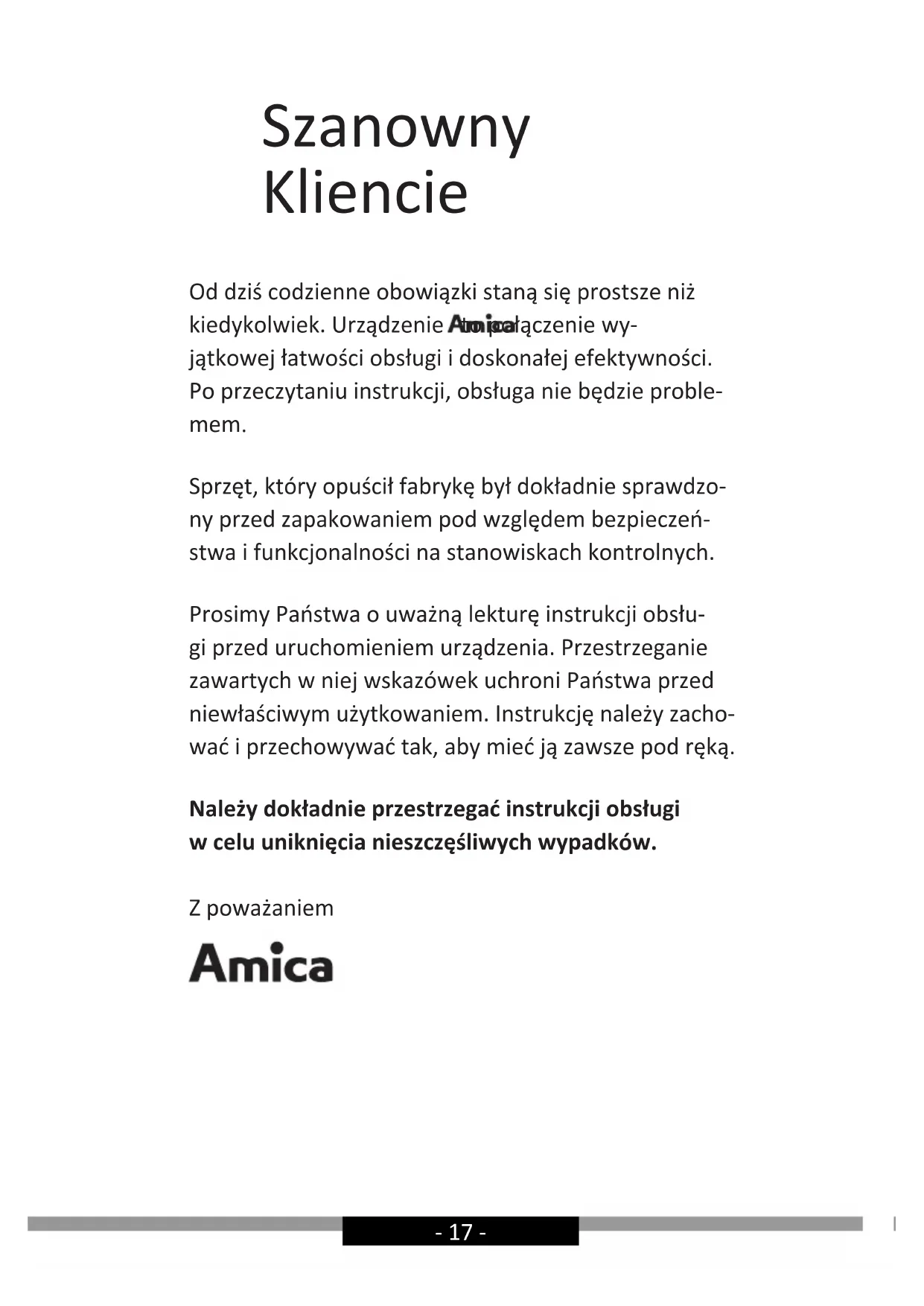

Od dziś codzienne obowiązki staną się prostsze niż kiedykolwiek. Urządzenie Atmicałączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa nie będzie problemem.

Sprzęt, który opuścił fabrykę był dokładnie sprawdzony przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użytkowaniem. Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.

Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.

Z poważaniem

Amica

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

• Okap należy używać dopiero po przeczytaniu tej instrukcji
• Urządzenie przeznaczone jest wyłącznie do użytku domowego.
• Producent zastrzega sobie możliwość dokonywania zmian niewpływających na działanie urządzenia.
• Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.
• Okap nadkuchenny służy do usuwania oparów kuchennych. Nie należy go używać do innych celów.
• Okap pracujący w trybie wyciągu należy podłączyć do odpowiedniego kanału wentylacyjnego (nie podłącać do kanałów kominowych, dymowych lub spalinowych, będących w eksploatacji). Okap wymaga zainstalowania przewodu odprowadzającego powietrze na zewnątrz. Długość przewodu (najczęściej rura ∅ 120 mm lub 150 mm) nie powinna być dłuższa niż 4-5 m. Przewód odprowadzający powietrze jest również wymagany przy okapach teleskopowych i meblowych w trybie pochłaniacza.
• Okap pracujący w trybie pochłaniacza wymaga zainstalowania filtra z węglem aktywnym. W tym przypadku nie wymaga się instalowania przewodu odprowadzającego powietrze na zewnątrz, zaleca się natomiast montaż kierownicy wydmuchu powietrza (występuje głównie w okapach komi nowych).
• Okap posiada niezależne oświetlenie oraz wenty-

lator wyciągowy z możliwością ustawienia jednej z kilku prędkości obrotowych.

- W zależności od wersji urządzenia, okap jest przeznaczony do trwałego zamocowania na pionowej ścianie ponad kuchenką gazową lub elektryczną (okapy kominowe i uniwersalne); na suficie ponad kuchenką gazową lub elektryczną (okapy wyspo-we); na pionowej ścianie w zabudowie meblowej ponad kuchenką gazową lub elektryczną (okapy teleskopowe i do zabudowy). Przed montażem należy się upewnić czy konstrukcja ściany / sufitu jest odpowiednia do utrzymania okapu. Niektóre modele okapów są bardzo ciężkie.

- Wysokość montażu urządzenia nad płytą elektryczną podana jest w karcie produktu (specy-fikacji technicznej urządzenia). Jeżeli w instruk-cjach instalowania urządzeń gazowych podano większą odległość, należy to uwzględnić (Rys. 1).

- Pod okapem kuchennym nie wolno pozostawiać odkrytego płomienia, podczas zdejmowania naczyń znad palnika, należy ustawić minimalny płomień. Zawsze należy sprawdzać czy płomien nie wykracza poza naczynie, gdyż powoduje to niepożądane straty energii i niebezpieczną koncentrację ciepła.

- Potrawy przygotowywane na tłuszczach powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.

- Przed każdą operacją czyszczenia, wymianą filtra lub przed podjęciem prac naprawczych, należy wyjąć wtyczkę urządzenia z gniazdka.

- Filtr przeciw tłuszczowy do okapu kuchennego należy czyścić, co najmniej, raz na 1 miesiąc, gdyż nasycony tłuszczem jest łatwopalny.

- Jeżeli w pomieszczeniu, oprócz okapu, eksploa-tuje się inne urządzenia o zasilaniu nieelektrycz-nym (np. piece na paliwa ciekłe, grzejniki prze-pływowe, termy), należy zadbać o wystarczającą

wentylację (dopływ powietrza). Bezpieczna eks-ploatacja jest możliwa, gdy przy jednoczesnej pracy okapu i urządzeń spalających, zależnych od powietrza w pomieszczeniu, w miejscu ustawie-nia tych urządzeń panuje podciśnienie najwyżej 0,004 milibara (ten punkt nie obowiązuje, gdy okap nadkuchenny jest użytkowany jako pochła-niacz zapachów).

• Okap nie powinien służyć jako płaszczyzna podparcia dla osób znajdujących się w kuchni.
• Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji). Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany filtrów powoduje powstanie zagrożenia pożarem.
• Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien być wymieniony w specjalistycznym zakładzie naprawczym.
• Należy zapewnić możliwość odłączenia urządzenia od sieci elektrycznej, poprzez wyjęcie wtyczki lub wyłączenie wyłącznika dwubiegunowego.
• Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazaną przez osoby odpowiadające za ich bezpieczeństwo.
• Należy zwrócić szczególną uwagę, aby z urządzenia nie korzystały pozostawione bez opieki dzieci.
• Sprawdzić, czy napięcie podane na tabliczce zna- mionowej odpowiada miejscowym parametrom zasilania.

• Przed montażem rozwinąć i wyprostować przewód sieciowy.

• Materiały opakowaniowe (woreczki polietylenowe, kawałki styropianu itp.) należy w trakcie rozpakowywania trzymać z dala od dzieci.

• Przed podłączeniem okapu do zasilania sieciowego należy zawsze skontrolować czy kabel zasilania został prawidłowo zainstalowany i NIE został przygnieciony przez okap w trakcie czynności montażowych. Nie podłącać urządzenia do sieci elektrycznej przed ukończeniem montażu.
• Zabrania się użytkować okap bez zamontowanych aluminiowych filtrów przeciwtłuszczowych.
• Surowo zabrania się przygotowywania pod oka-pem potraw z użyciem otwartego ognia (flambi-rowanie).
• W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.
• Niedokręcenie śrub oraz elementów mocujących zgodnie z niniejszymi instrukcjami może spowodować zagrożenia zdrowia i życia.
• Okapy wiszące działają tylko w trybie pochłania- cza zapachów
• UWAGA! Instalacja śrub i elementów mocujących niezgodnie z instrukcją może spowodować zagrożenia elektryczne.
• Montaż okapu wykonany w sposób niezgodny z rysunkami i zaleceniami niniejszej instrukcji będzie miał wpływ na jakość pracy urządzenia, może być również podstawą do nieuznania reklamacji.

ROZPAKOWANIE

Urządzenie na czas trans por tu zostało za bez pie czo ne przed uszko dze niem. Po roz pa ko wa niu urzą dze nia pro si-my Pań stwa o usu nie cie ele men tów ópa ko wa nia w spo sób nieza gra ża ją cśro do wi sku.

Wszystkie materiały za sto so wa ne do opa ko wa nia są nie szko dli we dla środowiska na tu ral ne go, w 100% nadają się do odzy- sku i oznakowano je od po wied nim symbolem.

Uwaga! Materiały' opa ko wa nio we(wo recz ki po li et le no we, kawałki sty ro pia nu itp.) na le ży w trako rozpakowywania trzy mać z dala od dzieci.

USUWANIE ZUŻYTYCH URZĄ- DZEŃ

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do unik-nięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

OBSŁUGA

Sterowanie okapem

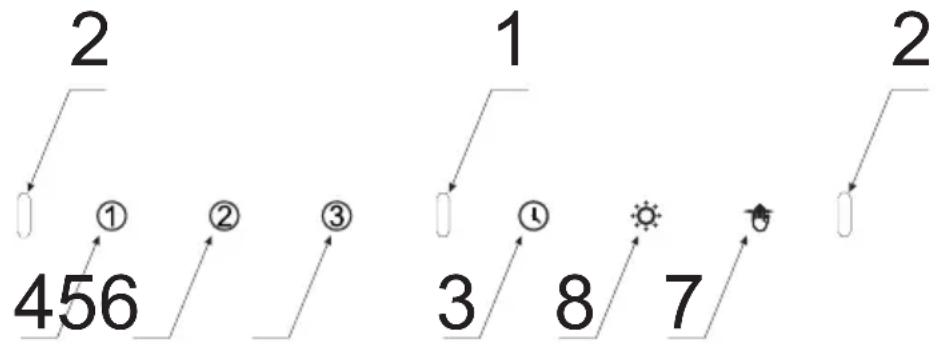

Panel sterowania okapu jest przedstawiony na rysunku 4, dla przypomnienia znajduje się on również poniżej:

Urządzenie jest wyposażone w czujniki sterowania gestami:

1- Czujnik ruchu odpowiedzialny za włączenie / wyłączenie oświetlenia
2- Czujniki ruchu odpowiedzialne za zmianę biegu urządzenia

Panel sterowania wyposażony jest w sensory. Ich funkcje opisane są poniżej:

3- Sensor Timer (opóźnione wyłączenie okapu)
4- Bieg najniższy- Stosuj ten bieg przy niezbyt dużej ilości oparów.
5- Bieg średni- Stosuj ten bieg przy średniej ilości oparów, przykładowo podczas gotowania wielu potraw jednocześnie.
6- Bieg najwyższy- Stosuj ten bieg przy największej ilości oparów, przykładowo podczas smażenia czy grilowania.
7- Sensor aktywacji i dezaktywacji sterowania gestami
8- Sensor sterowania oświetleniem

Po podłączeniu urządzenia do zasilania, okap wyda krótki sygnał dźwiękowy, oraz zapalą się na chwilę wszystkie sensory.

Aby włączyć turbinę urządzenia, dotknij sensor 1,2 lub 3. Wyłączenie turbiny następuje po dotknięciu sensora aktywnego biegu.

Aby włączyć oświetlenie, dotknij sensor ⚙️Aby wyłączyć oświetlenie, dotknij sensor ⚙️kolejny raz. Oświetlenie działa niezależnie od silnika.

Timer (opóźnione wyłączenie okapu)

Funkcja ta służy do opóźnionego wyłączenia silnika okapu. Użyj tej funkcji po zakończonym gotowaniu, by oczyścić powietrze z oparów w pomieszczeniu. Wyłączenie silnika nastąpi po 15 minutach. Aby włączyć funkcję opóźnienia, podczas pracy okapu na dowolnym biegu dotknij sensor jednokrotnie. Sensor zacznie migać, Aby wyłączyć funkcję opóźnienia, w dowolnym momencie dotknij sensor powtórnie, wówczas przestanie migać sensor

Sterowanie gestami

Aby włączyć / wyłączyć funkcję sterowania gestami, dotknij sensor symbol podświetli się.

Używając gestów możesz sterować prędkością turbiny okapu oraz oświetleniem. Kiedy aktywna jest funkcja sterowania gestami, możesz również sterować urządzeniem w sposób tradycyjny, poprzez użycie odpowiednich sensorów.

Sterowanie gestami działa poprawnie, gdy wykonujesz ruchy dłonią w odległości około 3-10 cm od powierzchni panelu sterowania.

Uwaga: Podczas sterowania prędkością turbiny, ruch dłonią musi obejmować oba czujniki ruchu (Rysunek 4, poz. 2, lub ręka musi być nieruchomo w obrębie czujnika sterowania światłem (Rysunek 4, poz. 1).

Gdy włączenie określonej funkcji (przykładowo biegu 3) wymaga wielokrotnego przesunięcia dłonia, ruch powrotny wykonuj w dalszej odległości od panelu sterowania lub z ominięciem czujników). Ruchy dłonią nie mogą być zbyt szybkie. Najlepiej, gdy pojedynczy gest trwa około 1 sekundy.

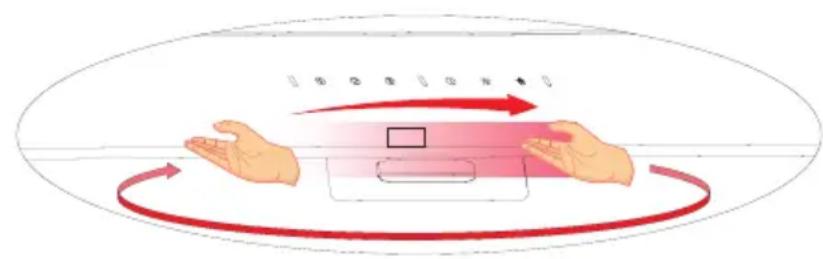

Aby włączyć turbinę urządzenia lub zwiększyć jej bieg, przesuń dłonią od lewej do prawej kilka-krotnie. Z każdym ruchem dłoni podświetli się sensor aktywnego biegu.

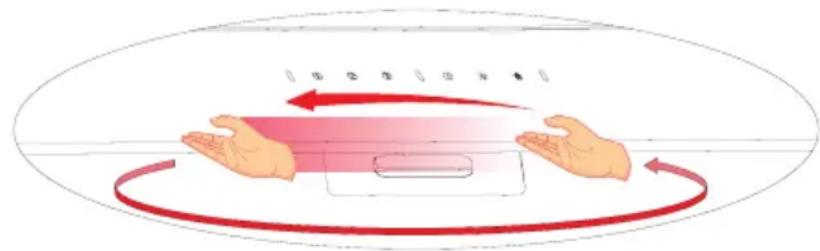

Aby wyłączyć turbinę urządzenia lub zmniejszyć jej bieg, przesuwaj dłonią od prawej do lewej kilka-krotnie, aż podświetli się sensor 1. Przesuń dłonią jeszcze jeden raz, silnik okapu wyłączy się całkowicie (funkcja sterowania gestami będzie nadal aktywna)

1 2 3 4 5 6 7 8 9 10

Aby włączyć lub wyłączyć oświetlenie, ustaw dłoń na około 2 sekundy w okolicach środka panelu (pod czujnikiem oznaczonym jako 1). Symbol ⚙ podświetli się.

Inne ważne informacje dotyczące obsługi okapu

Praca jako pochłaniacz: W tej opcji pracy przefiltrowane powietrze wraca z powrotem do pomieszczenia poprzez otwory do tego przystosowane. Przy tym ustawieniu należy zamontować filtr węglowy oraz zaleca się zamontować kierownicę wydmuchu powietrza (dostępność w zależności od modelu, występuje głównie w okapach kominowych).

Praca jako wyciąg: W trakcie wyciągowego trybu pracy okapu powietrze odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym ustawieniu należy usunąć ewentualny filtr węglowy. Okap jest podłączony do otworu odprowadzającego powietrze na zewnątrz za pomocą sztywnego lub elastycznego przewodu o średnicy 150 mm lub 120 mm i odpowiednich zacisków do przewodów, które należy nabyć w placówkach z materiałami instalacyjnymi. Podłączenie należy zlecić wykwalifikowanemu instalatorowi.

Prędkość wentylatora: Prędkości najniższą i średnią stosuje się przy normalnych warunkach oraz małym natężeniu oparów, natomiast prędkość najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np. podczas smażenia, czy grillowania.

Uwaga (dotyczy tylko okapów uniwersalnych): Konstrukcja okapów uniwersalnych wymaga ręcznej zmiany trybu pracy okapu. Sposób zmiany tego trybu zobrazowany jest na rysunku 8.

Uwaga (dotyczy tylko okapów meblowych i teleskopowych): Okapy meblowe i teleskopowe pracujące w trybie pochłaniacza wymagają montażu rury odprowadzającej powietrze. Drugi koniec rury należy skierować na pomieszczenie, przez nią będzie odprowadzane przefiltrowane powietrze.

Uwaga: Okapy wiszące pracują tylko w trybie pochłaniacza.

CZYSZCZENIE I KONSERWACJA

Konserwacja

Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bezawaryjną pracę okapu oraz przedłuży jego żywotność. Należy zwracać szczególną uwagę, aby filtr przeciwtłuszczowy i filtr z węglem aktywnym były czyszczone i wymieniane zgodnie z zaleceniami producenta.

• Nie używać namoczonych szmatek lub gąbek ani strumienia wody.
• Nie stosować rozpuszczalników ani alkoholu, ponieważ mogą one zmatowić lakierowane powierzchnie.
• Nie stosować substancji żrácych, zwłaszcza do czyszczenia powierzchni wykonanych ze stali nierdzewnej.

- Nie używać twardej, szorstkiej szmatki

- Zaleca się stosowanie wilgotnej szmatki oraz obojętnych środków myjących.

Uwaga: Po kilku myciach w zmywarce, kolor filtra aluminiowego może ulec zmianie. Zmiana koloru nie oznacza nieprawidłowości oraz konieczności jego wymiany.

Filtr przeciwtłuszczowy

Filtr przeciwtłuszczowy powinien być czyszczony co jeden miesiąc podczas normalnej pracy okapu, w zmywarce lub ręcznie przy użyciu delikatnego detergentu lub mydła w płynie.

Demontaż filtra przeciwtłuszczowego pokazany jest na rysunku 5. W niektórych modelach zastosowany jest filtr akrylowy. Należy go wymieniać co najmniej raz na 2 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.

Filtr węglowy

Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się także do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 3-4 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.

Demontaż filtra węglowego pokazany jest na rysunku 6.

Oświetlenie

Należy stosować żarówki / halogeny / moduły diodowe o takich sa- mych parametrach jak fabrycznie zamontowane w urządzeniu. Wymiana oświetlenia jest pokazana na rysunku 7. Jeżeli rysunek nie występuje w niniejszej instrukcji, wymiany modułu oświetlenia może dokonać jedynie autoryzowany serwis.

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpo-wiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę powa niem z wyrobem.

Serwis

• Producent sprzętu sugeruje, by wszelkie naprawy i czyn no ści re gu lacyj ne były wy ko ny wa ne przez Serwis Fabryczny lub Serwis Autoryzowany producenta. Ze względu na bezpieczeństwo nie należy naprawiać urządzenia we własnym zakresie,
• Naprawy, wykonywane przez osoby nie posiadające wymaganych kwalifikacji mogą stanowic poważne niebezpieczeństwo dla użytkownika urządzenia.
• Minimalny okres obowiązywania gwarancji na urządzenie oferowane przez producenta, importera lub upowaznionego przedstawiciela jest podany w karcie gwarancyjnej.
• Urzadzenie traci gwarancję w wyniku samowolnych adaptacji, prze- robek, naruszenia plomb lub innych zabezpieczen sprzętu lub jego części oraz innych samowolnych ingerencji w sprzęt niezgodnych z instrukcją obsługi.

Zgłoszenie naprawy oraz pomoc w razie usterki

Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem. Dane adresowe serwisu jak i kontaktowy numer telefonu znajduje się w karcie gwarancyjnej. Przed kontaktem należy przygotować numer seryjny urządzenia, znajduje się on na tabliczce znamionowej. Dla wygody przepisz go poniżej:

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2014/35/UE
• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE
• dyrektywy ekoprojektowania 2009/125/UE
  • dyrektywy RoHS 2011/65/UE

i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.
