INSTRUKCJA OBSŁUGI HOL03LVX HOOVER

Instrukcje Bezpieczeństwa 37

1. Wskazówki Ogólne 37

1.1. Deklaracja Zgodności ....37

1.2. Wskazówki Dotyczące Bezpieczeństwa .....37

1.3.Zalecenia 38

1.4.Instalacja....38

1.5. Podłączenie Elektryczne....38

1. Technologia Pro/expr (W Zależności Od Modelu)......38

2.1. Wyposażenie Piekarnika (W Zależności Od Modelu)......38

2.2. Rożen (W Zależności Od Modelu)....39

2.3. Oświetlenie Diodowe Led (W Zależności Od Modelu) .....39

2.4 Demontaż i czyszczenie drabinek 39

1. Czyszczenie Piekarnika....39

2. Centrum Serwisowe....40

3. Panel Sterowania 41

5.1 Przed Użyciem Piekarnika Po Raz Pierwszy .....42

5.2. Używanie Piekarnika 42

5.3. Programowanie....43

5.4. Pieczenie W Piekarniku – Porady Praktyczne .....43

5.5. Regulacja Kontrastu Wyświetlacza 43

1. Czyszczenie Pyrolityczne (W Zalezności Od Modelu).....44

2. Blokada Przed Dostępem Dzieci 44

OBSAH

CZ

UWAGA: Podczas pracy urządzenie oraz jego elementy są gorące. Należy zachowac ostrożność i nie dotykać gorących części.

• Dzieci w wieku do 8 lat nie mogą zbliżać się do urządzenia chyba że pozostaja one pod ciągłym nadzorem.
• Dzieci w wieku powyżej 8 lat oraz ososby z ograniczeniami ruchowymi, umysłowymi, czuciowymi lub nie posiadające odpowiedniej wiedzy lub doświadczenia mogą obsługiwać urządzenie jedynie pod nadzorem lub po przeszkoleniu odnośnie bezpiecznego uzykowania urządzenia i związanych z tym zagrożeń.
• Dzieci nie mogą bawić się urządzeniem.
• Dzieci bez nadzoru nie mogą obsługiwac ani czyścić urządzenia.
• Podczas użytkowania urządzenie nagrzewa się. Należy zachowac ostrożność i nie dotykać gorących części wewnątrz piekarnika.

UWAGA: dostępne części mogą być gorące podczas użytkowania. Dzieci nie mogą zbliżać się do urządzenia.

- Do czyszczenia szyby drzwi piekarnika nie wolno stosować substancji ściernych ani ostrych skrobaków gdyż mogą one porysować szkło i spowodować jego stłuczenie.

- Wyłaczyć piekarnik przed usunięciem ekranu, po wyczyszczeniu zamontować ekran zgodnie z instrukcją.

- Używać wyłącznie sondy cieplnej przeznaczonej do tego piekarnika.

- Nie stosować do czyszczenia urządzeń parowych.

UWAGA: należy upewnić się czy urządzenie jest wyłączone przed przystąpieniem do wymiany żarówki aby uniknąć niebezpieczeństwa porażenia.

- Wyłącznik musi być podłączony do okablowania zgodnie z obowiązującymi przepisami.

- instrukcja musi określać jaki rodzaj przewodu może być zastosowany, z uwzględnieniem temperatury tylnej ścianki urządzenia.

- Jeżeli przewód zasilający jest uszkodzony należy go wymienić na nowy dostarczony przez producenta lub autoryzowany serwis.

UWAGA: w celu uniknięcia zagrożeń związanych z przypadkowym zadziałaniem zabezpieczeń termicznych urządzenie nie może być zasilane z sieci sterowanej niezależnie lub z obwodów które są regularnie włączane i wyłączane.

UWAGA: dostępne części mogą być gorące podczas używania grilla. Dzieci nie mogą zbliżać się do urządzenia.

- Pokarm który wykipiał musi być usunięty przed czyszczeniem.

- Podczas pyrolizy powierzchnie mogą się bardzo mocno nagrzewać, proszę pilnowac dzieci aby się nie zbliżały.

1. WSKAZÓWKI OGÓLNE

W celu pełnego wykorzystania możliwości piekarnika dokładnie zapoznaj się z niniejszą instrukcją. Przechowuj instrukcję w dostępnym miejscu, aby w razie potrzeby zawsze można było skorzystać z zawartych w niej wskazówek. Przed zainstalowaniem piekarnika spisz jego numer seryjny na wypadek konieczności skorzystania z pomocy serwisu.

Po rozpakowaniu piekarnika sprawdź, czy nie nosi on śladów uszkodzeń. W razie jakichkolwiek wątpliwości nie używaj piekarnika, lecz skontaktuj się z serwisem. Zabezpiecz części opakowania, takie jak worki z tworzywa sztucznego, styropian, gwoździe, przed dziećmi. Producent nie ponosi odpowiedzialności w przypadku niezastosowania się do zaleceń zawartych w niniejszej instrukcji.

! UWAGA: Wszelkie funkcje, właściwości oraz akcesoria wymienione w niniejszej instrukcji mogą zostać wymienione w zależności od modelu piekarnika.

1.1 DEKLARACJA ZGODNOŚCI

Akcesoria piekarnika, które mogą mieć bezpośredni kontakt z żywnością są wykonane z materiałów zgodnych z wymogami dyrektywy CEE 89/109 z 21/12/88.

CE Piekarnik spełnia wymagania dyrektyw 89/336/EEC i 73/23/EEC wraz z jej kolejnymi zmianami.

1.2 WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

- Piekarnik należy używać wyłącznie zgodnie z jego przeznaczeniem, czyli wyłącznie do przygotowywania żywności. Wykorzystanie piekarnika do innych celów, takich jak podgrzewanie pomieszczenia jest niezgodne z jego przeznaczeniem i może być niebezpieczne.

- Podczas użytkowania sprzęt staje się gorący. Zaleca się zachowanie ostrożności, aby unikać dotykania gorących elementów wewnątrz piekarnika

- Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niewłaściwym, niezgodnym z przeznaczeniem użytkowaniem piekarnika.

Użycie jakiegokolwiek urządzenia elektrycznego wymaga przestrzegania niektórych podstawowych zasad:

-Nie ciągnąć za kabel zasilania w celu wyciągnięcia wtyczki z gniazdka.

-Nie dotykać urządzenia mokrymi lub wilgotnymi dłońmi oraz stopami.

-Nie używać urządzenia stojąc boso.

-Nie należy używać adapterów, rozgałęźników na kilka wtyczek bądź przedłużaczy.

-W razie uszkodzenia i/lub nieprawidłowego działania urządzenia wyłączyć i odłączyć od źródła zasilania, nie dotykać ani nie naprawiać według własnego uznania.

- Jeżeli kabel elektryczny ulegnie zniszczeniu należy go niezwłocznie wymienić.

W przypadku wymiany kabla należy przestrzegać poniższych

wskazówek:

Odlącz kabel zasilający i zastąp go nowym typu HO5RR F, H05VV-F lub H05V2V2-F. Kabel zasilający musi umożliwiać zasilanie piekarnika wymaganym prądem znamionowym piekarnika. Wymiany kabla zasilającego powinna wykonać osoba o odpowiednich kwalifikacjach.

Kabel uziemiający (żółto-zielony) musi być 10 mm dłuższy od przewodu zasilającego.

Naprawę piekarnika należy powierzać wyłącznie autoryzowanemu serwisowi, zapewniającemu stosowanie wyłącznie oryginalnych części zamiennych. Nieprzestrzeganie powyższych zaleceń może ograniczyć bezpieczeństwo użytkowania piekarnika.
- Niedozwolone są jakiekolwiek modyfikacje piekarnika, mogące prowadzić do zmian jego parametrów technicznych.
- Nie przenosić i nie trzymać urządzenia za uchwyt drzwi. Uchwyt drzwi i zawiasy mogą ulec uszkodzeniu pod ciężarem urządzenia.
- Do czyszczenia piekarnika nie należy stosować pary ani sprayu pod wysokim ciśnieniem.
- W piekarniku nie należy przechowywać produktów łatwopalnych, które mogą zapalić się przy niezamierzonym włączeniu się urządzenia.
- Nie stawać, siadać lub wieszać się i nie sadzać dzieci na otwartych drzwiach.
- Przy wkładaniu i wyjmowaniu potraw do i z piekarnika należy używać rękawic kuchennych.
- W zależności od modelu urządzenia, drzwi piekarnika otwierają się w lewą lub w prawą stronę.
- Zostawiaj zamknięte drzwi komory piekarnika w celu jej schłodzenia. Nawet jeśli zostawisz drzwi piekarnika lekko uchylone, fronty lub sąsiednie elementy mogą ulec z czasem uszkodzeniu.

1.3 ZALECENIA

• Systematyczne czyszczenie piekarnika po każdorazowym użyciu ułatwii utrzymanie go w doskonałej czystości.
  •Nie należy wykładać ścianek piekarnika folią aluminiową lub jednorazowymi materiałami ochronnymi dostępnymi w sklepach. Użyta folia aluminiowa lub inne materiały ochronne w zetknięciu z gorącą emalią mogą spowodować nadtopienie się i pogorszenie jakości emaliowanych ścianek wnętrza piekarnika.
• Aby nie dopuścić do nadmiernego zabrudzenia się piekarnika i wydzielania się wskutek tego zapachu dymu, unikaj stosowania zbyt wysokich temperatur podczas pieczenia. Zaleca się raczej przedłużenie czasu przygotowania potrawy w nieco niższej temperaturze. Tabliczka znamionowa (z boku piekarnika)

- Poza dostarczonym wraz z piekarnikiem wyposażeniem stosuj wyłącznie naczynia i formy do pieczenia odporne na wysokie temperatury.

1.4 INSTALACJA

Za instalację piekarnika odpowiedzialny jest użytkownik. Producent nie ma obowiązku wykonania instalacji. Usterki spowodowane błędami instalacji nie podlegają warunkom gwarancji udzielanej przez producenta. Instalacja powinna być powierzona wykwalifikowanym osobom i wykonana zgodnie z zaleceniami producenta. Nieprawidłowa instalacja stwarza niebezpieczeństwo dla osób, zwierząt lub rzeczy osobistych. Producent nie ponosi odpowiedzialności za tego typu szkody.

Zespół kuchenny, w którym ma być zainstalowany piekarnik, musi być wykonany z materiałów odpornych na temperaturę przynajmniej 70°C.

Piekarnik może być usytuowany na górze w szafce kuchennej lub pod blatem.

Przed zainstalowaniem piekarnika upewnij się, czy w miejscu instalacji zapewniona będzie dobra wentylacja gwarantująca dopływ świeżego powietrza, niezbędnego do chłodzenia piekarnika i do zabezpieczenia jego części wewnętrznych. W zależności od typu instalacji należy wykonać wycięcia przedstawione na końcu instrukcji.

1.5 PODŁACZENIE ELEKTRYCZNE

PODŁĄCZENIE ELEKTRYCZNE POWINIEN WYKONAĆ AUTORYZOWANY SERWISANT LUB OSOBA Z ODPOWIEDNIMI UPRAWNIENIAMI.

Zabudowa, w której ma być zainstalowany piekarnik, musi spełniać wymagania przepisów obowiązujących w miejscu instalacji.

Producent nie ponosi odpowiedzialności, jeżeli warunki te nie zostaną spełnione.

Piekarnik należy podłączyć do sieci poprzez gniazdko z uziemieniem lub wielobiegunowy wyłącznik sieciowy o odległości styków przynajmniej 3 mm.

Instalacja musi być wykonana przy użyciu przewodów o odpowiednim przekroju, zapewniającym normalne zasilanie do piekarnika oraz zabezpieczona przy pomocy odpowiednich bezpieczników.

PODŁACZENIĘ DO ZASILANIA:

Piekarnik wyposażony jest w przewód zasilający przystosowany do zasilania napięciem między fazami lub między fazą i przewodem neutralnym równym 230V.

Przed podłączeniem piekarnika sprawdź:

• napięcie zasilania wskazywane na mierniku,
• ustawienie wyłącznika automatycznego.
  Żółto-zielony przewód ochronny przyłączony do zacisku uziemienia piekarnika należy podłączyć do uziemienia instalacji.

Uwaga:

• Przed podłączeniem piekarnika instalacja uziemiająca powinna być sprawdzona przez elektryka.
• Producent nie ponosi odpowiedzialności za wypadki oraz ich konsekwencje spowodowane przez używanie piekarnika bez uziemienia lub podłączonego do wadliwego uziemienia.

UWAGA: Należy pamiętać, że piekarnik może wymagać regularnego serwisu w trakcie eksploatacji.

Gniazdko zasilające powinno być tak zlokalizowane, żeby możliwe było podłączenia zasilania do piekarnika po wyjęciu go z szafki.

Kabel zasilający: wymianę kabla zasilającego należy powierzyć autoryzowanemu serwisantowi lub osobie o odpowiednich kwalifikacjach.

2. TECHNOLOGIA PRO/EXPR (W ZALEŻNOŚCI OD MODELU)

2.1 WYPOSAŻENIE PIEKARNIKA (W ZALEŻNOŚCI OD MODELU)

Przed użyciem wyposażenia piekarnika po raz pierwszy wymyj je gąbką, wypłucziosusz.

Na blachach można umieszczać formy i naczynia.

Blacha głęboka służy do zbierania soków wydzielających się z grillowanych potraw.

Nie należy używać głębokiej blachy do pieczenia, gdyż resztki tłuszczu mogą się łatwo rozprzestrzenić po całym piekarniku, powodując jednocześnie nadmierne wydzielanie dymu.

Kamień do wypieku pizzy dostępny jest w wyposażeniu wraz z podstawą oraz okrągłym nożem do pizzy w zależności od modelu.

Blachę na ciasta umieszcza się na prowadnicach. Blacha ta przeznaczona jest do pieczenia małych ciastek takich, jak ciasto ptysiowe, biszkopty, bezy, itp. Nie należy nigdy kłaść tej blachy bezpośrednio na dnie piekarnika.

Korzystanie z rożna nie wymaga wcześniejszego nagrzania piekarnika. Drzwi piekarnika muszą być zamknięte. Żużycie energii jest o 90-95% mniejsze niż w przypadku użycia tradycyjnego systemu.

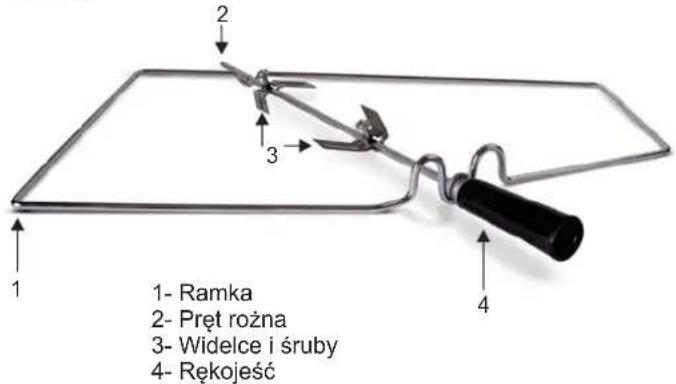

1- Ramka 2- Pręt rożna 3- Widelce i śruby 4- Rękojeść

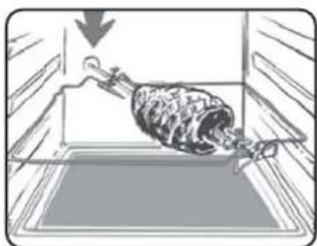

OBSŁUGA ROŻNA OBROTOWEGO

1. Odkręcić widelce.
2. Nadziać mięso na pręt rozna.
3. Przymocować mięso za pomocą widelców.
4. Dokręcić śruby.
5. Wsunąć pręt rożna w końcówkę napędu rożna.
6. Zdemontować rękojeść.

Wyjmij z piekarnika wyposażenie, którego nie będziesz potrzebował w czasie pieczenia.

2.3 OŚWIETLENIE DIODOWE LED

Oświetlenie diodowe LED zastępuje tradycyjne oświetlenie w postaci „żarówki”. System 14 LED (dla wersji nie-pyralitycznej) lub 10 High Power LED (dla wersji pyrolitycznej) zintegrowane są w drzwiczkał piekarnika. Oświetlenie diodowe wywarza białe światło wysokiej jakości, które umożliwia wyraźny widok każdej części piekarnika bez cieni, które mogą tworzyć poszczególne półki.

Zalety:

Ponadto taki system oświetlenia, poza tym, że zapewnia doskonałą widoczność wewnątrz piekarnika charakteryzuje się dłuższą trwałością niż system oświetleniowy opierający się na tradycyjnej żarówce, jest łatwiejszy w utrzymaniu oraz pozwala zaoszczędzić mnóstwo energii.

• Optymalny widok
• Długotrwałe oświetlenie
• Bardzo niski poziom zużycia energii, -95% w porównaniu z tradycyjnym oświetleniem.

<<Urządzenie wykorzystuje zwykle białe światło LED klasy 1M zgodnie z normą IEC 60825-1:1993 + A1: 1997 + A2: 2001 (odpowiednik EN 60825-1:1994 + A1: 2002 + A2: 2001), o maksymalnej mocy emitowanego światła 459nm < 150uW.

Przy bezpośredniej obserwacji nie wykorzystano przyrządów optycznych.>>

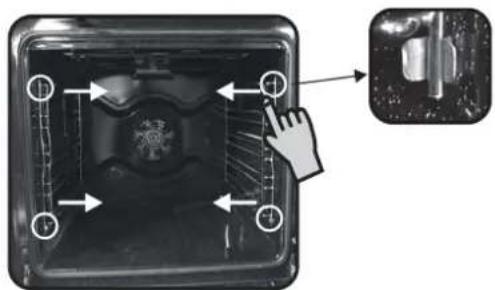

1- Zdjąć drabinki pociągając je w kierunku zgodnym ze strzałkami na zdjęciu 2- Umyć drabinki w zmywarce lub ręcznie wilgotną gąbką. Po urnyciu wysuszyć.
3- Po umyciu i wysuszeniu zamontować drabinki, odwrotnie do sposobu demontażu.

• Przed przystąpieniem do czyszczenia należy odczekać aż piekarnik ostygnie.
• Nie używać do czyszczenia piekarnika środków ściernych, wełny stalowej lub ostrych przedmiotów mogących uszkodzić trwale emalię.
• Należy stosować wyłącznie wodę z mydłem lub środki czyszczące na bazie amoniaku.
  •Nie należy wykładać ścianek piekarnika folią aluminiową.
• Nie należy czyścić wnętrza piekarnika za pomocą urządzeń parowych.
• Do czyszczenia piekarnika nie należy używać oczyszczaczy parowych.
• Czynności związane z czyszczeniem i konserwacją piekarnika nie powinny być wykonywane przez dzieci bez nadzoru.

CZEŚCI SZKLANE

Po każdym użyciu piekarnika szklane drzwiczki należy wytrzeć ręcznikiem papierowym. Jeżeli drzwiczki są mocno opryskane można je oczyścić wyciśniętą gąbką zwilżoną detergentem a następnie spłukać.

* Nigdy nie stosuj materiałów ściernych ani ostrych przedmiotów. Nie należy używać agresywnych środkow ściernych lub ostrych metalowych przedmiotow do czyszczenia drzwiczek piekarnika, ponieważ mogą one zarysować powierzchnię, co w rezultacie może doprowadzić do popękania szkła

USZCZELKA DRZWICZEK PIEKARNIKA

Jeżeli uszczelka ulegnie zanieczyszczeniu wyczyścić ją wilgotną gąbką.

WYPOSAŻENIE

Wyposażenie czyść gąbką zwilżoną wodą z mydłem, opłucz wodą i osusz. Unikaj ściernych środków czyszczących.

BLACHA GŁĘBOKA

Po grillowaniu wyjmij głęboką blachę z piekarnika. Zlej ciepły tłuszcz do pojemnika, umyj i wypłucz dolną blachę w gorącej wodzie gąbką z płynem do zmywania.
Jeżeli osad jest trudny do usunięcia namocz blachę w wodzie z detergentem.
Blachę można także umyć w zmywarce lub oczyścić przy pomocy środka do czyszczenia piekarników dostępnego w sprzedaży.
Unikaj stosowania brudnej blachy do pieczenia.

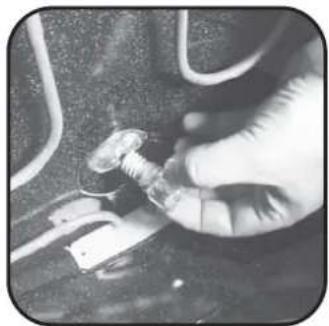

OŚWIETLENIE PIEKARNIKA

W celu oczyszczenia lub wymiany żarówki odłącz zasilanie piekarnika.

Żarówka oraz osłona żarówki wykonane są z materiału odpornego na wysoką temperaturę.

Dane techniczne żarówki:

230 V AC - 25 W - oprawka E 14 base, temperatura 300°C. Aby wymienić żarówkę:

• odkręć szklaną osłone,
• wykręć przepaloną żarówkę
• wkręć nową tego samego typu o parametrach podanych powyżej
• wkręć z powrotem szklaną osłone.

CZYSZCZENIE SZYBY W DRZWIACH

Wewnętrzna szyba drzwi piekarnika może być wymontowana i umyta. W celu umycia wewnętrznej szyby należy postępować zgodnie z poniższą instrukcją:

- Otwórzyć drzwi piekarnika. (Rys. 1)

- Przed rozpoczęciem czynności związanych z myciem szyby zablokować zawiasy, jak pokazano na Rys. 2. Odblokować zawiasy po zakończeniu czynności. (Rys. 2)

- Odkręć śruby, jak pokazano na rysunku. (Rys. 3)

- Pociągając do góry, zdjąć metalową górną pokrywę. (Rys.4)

- Delikatnie wysunąć szybę z ramki drzwi. (Rys. 5)

• * W piekarnikach z pyrolizą wysuń również drugą i trzecią szybę. (Rys. 6)

Rys. 6

- Po umyciu szyby w celu ponownego montażu, należy powtórzyć powyższe czynności w odwrotnej kolejności.

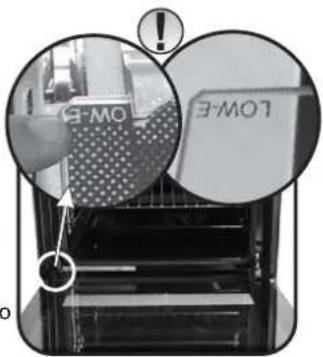

- Napis LOW-E NA WSZYSTKICH SZYBACH musi być czytelny i musi być umieszczony w lewym rogu drzwi, blisko lewego zawiasu. Tym sposobem drukowana powierzchnia pierwszej szyby będzie umieszczona po wewnętrznej drzwi.

Zanim wezwiesz na pomoc serwis.

Jeżeli piekarnik nie działa:

- sprawdź najpierw, czy kabel zasilający jest włączony do gniazdka sieciowego.

Jeżeli nie możesz ustalić przyczyny:

- odłącz piekarnik od sieci zasilającej i wezwij serwis.

Urządzenie to jest oznaczone zgodnie z Dyrektywą Europejską 2012/19 / UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zużyty sprzęt elektryczny i elektroniczny zawiera zarówno substancje zanieczyszczające (o negatywnym oddziaływaniu na środowisko naturalne), jak i podstawowe elementy (które można użytkować wielokrotnie). Waźne, aby zużyty sprzęt elektryczny i elektroniczny poddawać specjalnej obróbce w celu bezpiecznego usunięcia i pozbycia się wszystkich

środków zanieczyszczających i odzyskania wszystkich surowców wtórnych.

Poszczególne osoby odgrywają ważną rolę w zapobieganiu szkodliwemu oddziaływaniu zużytego sprzętu elektrycznego i elektronicznego na środowisko, ważne aby przestrzegać kilku podstawowych zasad:

• Zużyty sprzęt elektryczny i elektroniczny nie może być traktowany jako odpad komunalny.
• Zużyty sprzęt elektryczny i elektroniczny przekazuje się do właściwych punktów zbiórki prowadzonych przez gminy lub koncesjonowane firmy. W wielu krajach, gdzie jest dużo zużytego sprzętu elektrycznego i elektronicznego, odbiera się go z domów.

• gdy kupuje się nowe urządzenie, zużyte można zwrócić do sprzedawcy, który musi je przyjąć bezpłatnie, na zasadzie zamiany jeden za jeden, o ile urządzenie to jest tego samego rodzaju i ma takie same funkcje, jak urządzenie dostarczone.

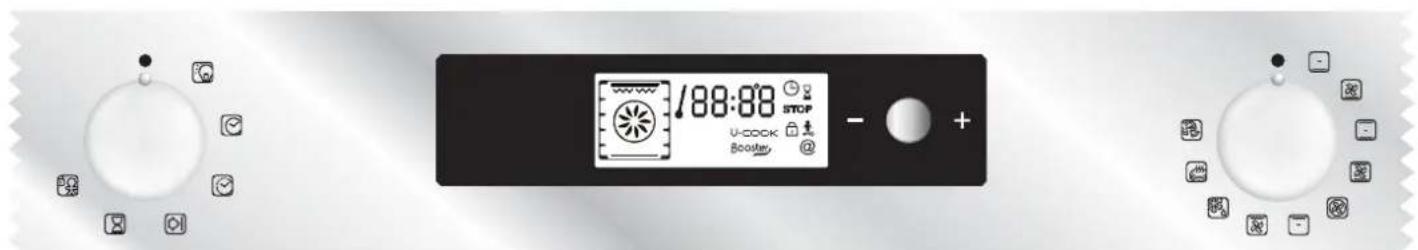

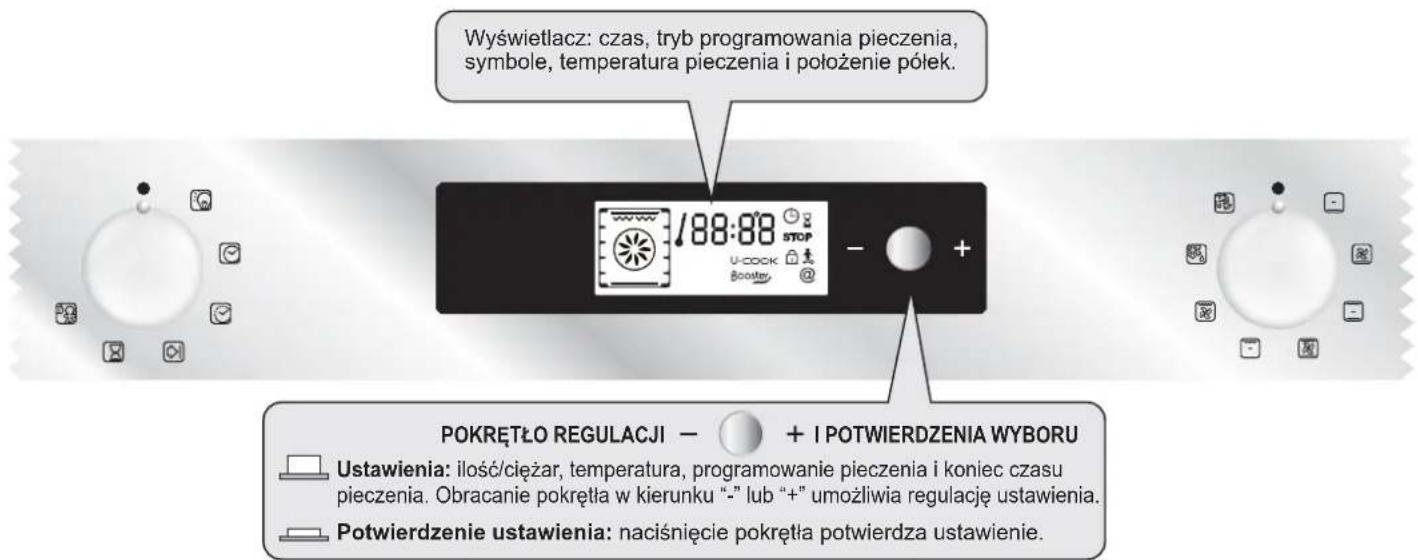

• PANEL STEROWANIA

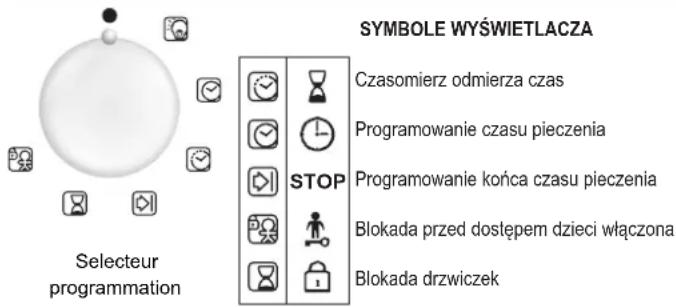

Wyświetlacz: czas, tryb programowania pieczenia, symbole, temperatura pieczenia i położenie półek. /88:88 STOP U-COCK BOOSTy, @ POKRETŁO REGULACJI — + I POTWIERDZENIA WYBORU Ustawienia: ilość/cieżar, temperatura, programowanie pieczenia i koniec czasu pieczenia. Obracanie pokrętła w kierunku “-” lub “+” umożliwia regulację ustawienia. Potwierdzenie ustawienia: naciśnięcie pokrętła potwierdza ustawienie.

Wskaźnik świetlny: wzrost temperatury Zegar/ Funkcje/ Temperatura pieczenia Wyświetlanie symbolu programu: pieczenie. Czas Czasomierz Koniec STOP Wskaźnik świetlny: zabezpieczenie przed dziećmi. PYRO U-COOK Booster Rożen Wskaźnik booster podgrzew.: Grzanie wstępne Wskaźnik świetlny: blokada drzwiczek Wyświetlacz funkcji piekarnika i położenie rusztu.

5.1 PRZED UŻYCIEM PIEKARNIKA PO RAZ PIERWSZY

• CZYSZCZENIE PRZED PIERWSZYM UŻYCIEM

- Wyczyść piekarnik przed pierwszym użyciem:

- wytrzyj powierzchnie zewnętrzne piekarnika miękką wilgotną szmatką.

- Umyj wszystkie elementy wyposażenia i wytrzyj wnętrze piekarnika roztworem gorącej wody i płynu do mycia.

- Ustaw piekarnik na maksymalną temperaturę i pozostaw włączony przez około godzinę, aby wygrzać piekarnik i usunąć zapachy. Upewnij się czy w tym czasie pomieszczenie jest dobrze wentylowane.

• ZAPAMIĘTAJ:

Potwierdzenie operacji:

Każda zmianę należy potwierdzić przez naciśnięcie środkowego przycisku obrotowego.

Wyłączenie piekarnika:

Może być potrzebne w przypadku wprowadzenia nieprawidłowej instrukcji. Aby wyłączyć piekarnik, przekręć pokrętło funkcji z powrotem do położenia stop.

Zabezpieczenie przed dziećmi:

Umożliwia zablokowanie funkcji kontrolnych piekarnika przed dostępem dzieci. Zobacz rozdział zatytułowany "Programowanie - Blokada".

Wentylator chłodzący:

Zabezpiecza panel sterowania i elektronikę przed uszkodzeniem wskutek wysokiej temperatury.

Wentylator włącza się i zatrzymuje automatycznie nawet przy wyłączonym piekarniku.

Oświetlenie piekarnika:

Obrócenie pokrętła w położenie symbolu żarówki umożliwia włączenie oświetlenie przy wyłączonym piekarniku.

Oświetlenie jest zawsze włączone w czasie wykonywania dowolnej funkcji pieczenia oraz po otwarciu drźwiczek piekarnika.

• USTAWIENIE ZEGARA

Zegar trzeba ustawić po podłączeniu piekarnika do zasilania elektrycznego lub po wyłączeniu zasilania na dłuższy okres.

Aby ustawić zegar:

1. Przekręć pokrętło funkcji w położenie oznaczone symbolem zegara:
2. Przy migających minutach i godzinach ustaw czas obracając środkowy przycisk w kierunku "-" lub "+".
3. Po ustawieniu czasu ustaw pokrętło z powrotem w położenie STOP.

Proponowane metody pieczenia w trybie ręcznym wymienione są w tabeli poniżej. Dla każdej z metod podano także zaprogramowaną fabrycznie temperaturę pieczenia. Temperaturę tą można zmienić w pewnym zakresie.

Tryb pracy w zależności od modelu	Zaprogramowana temperatura °C	Zakres temperatury °C	Opcja Booster *
Podgrzewanie dolne + nawiew	210	50-220	Booster
Podgrzewanie dolne	160	50-220	Booster
Konwekcja naturalna	220	50-240
Pieczenie z nawiewem	210	50-230
Grzałka okrągła z nawiewem	180	50-230
Grill	L2	L1-L3
Grill z nawiewem	190	50-200	Booster
Grill + rożen + nawiew	240	180-240	Booster
Rozmrażanie	40	No
Podgrzewanie ciepłym powietrzem	60	No
Pizza **	230	230
Pyro **	Pyro	ECO: 425 / 65minSUP: 425 / 1h 30min
*Booster: gwaltowny wzrost temperatury
**Jeśli piekarnik posiada taką funkcję

1. Przekręć pokrętło programatora i obracając środkowy przycisk wybierz metodę pieczenia.

Wyświetlacz pokaże grzałki włączone w wybranym programie pieczenia.

1. Na wyświetlaczu pojawi się zaprogramowana dla wybranej metody temperatura. Temperaturę tą można regulować w zakresie podanym w tabeli powyżej.

Aby zmienić temperaturę obracaj środkowy przycisk i po ustawieniu wybranej temperatury potwierdź wybór przez naciśnięcie przycisku.

... Temperatura na wyświetlaczu przestanie migać lecz w razie potrzeby można ją w czasie cyklu pieczenia zmienić.

Piekarnik rozpocznie pieczenie w trybie ręcznym i zacznie się podgrzewać.

Wskaźnik będzie migać aż ustawiona temperatura zostanie osiągnięta, co zostanie zasygnalizowane włączeniem się sygnału dźwiękowego.

1. Aby zaprogramować czas pieczenia i koniec czasu pieczenia ustaw pokrętło programatora w położenie oznaczone symbolem "czas pieczenia" lub "koniec pieczenia" - wybrany symbol zacznie migać. Obracając środkowy przycisk ustaw i następnie potwierdź ustawioną temperature.

Pamiętaj o zatwierdzeniu nowego ustawienia, regulując pokrętło programatora z powrotem do pozycji STOP.

Wiecej informacji o programowaniu zawarto w rozdziale zatytułowanym PROGRAMOWANIE.

1. Po upływie czasu pieczenia ustaw pokrętło funkcji z powrotem do położenia STOP.

Mimo wyłączenia piekarnika wskaźnik zacznie migać ponownie, aż do odpowiedniego wystygnięcia urządzenia.

• RODZAJE PRACY PIEKARNIKA

Podczas pieczenia drzwiczki piekarnika powinny być zawsze zamknięte

ODGRZEWANIE DOLNE Z NAWIEWEM - Kombinacja, w której włączona jest dolna grzałka i wentylator najlepiej nadaje się do placków owocowych, tart, quiche i ciast. Ta metoda pieczenia zapobiega wysychaniu potraw i pobudza rośnięcie ciasta. Blachę na potrawy należy umieścić w dole piekarnika.

- PODGRZEWANIE DOLNE - Wykorzystywana jest dolna grzałka. Metoda nadaje się doskonale do pieczenia potraw na bazie ciasta, takich jak placki, quiche, tarta, pasztet oraz do pieczenia wymagającego większej ilości ciepła promieniującego od dołu.

KONWEKCJA NATURALNA - Włączona jest grzałka górna i dolna. Ta metoda doskonale nadaje się do tradycyjnego pieczenia i smażenia mięsa czerwonego, wołowiny, udźca jagnięcego, dziczyzny, chleba lub potraw zawiniętych w folię.

GRZAŁKA OKRĄGŁA Z NAWIEWEM - Włączone są grzałki górna i dolna oraz grzałka okrągła, wymuszająca cyrkulację gorącego powietrza w piekarniku. Działanie jest podobne do metody pieczenia z nawiewem.

PIECZENIE Z NAWIEWEM - Włączone są grzałki górna i dolna oraz wentylator wymuszający obieg powietrza w piekarniku. Ta metoda zalecana jest do pieczenia drobiu, ciast, ryb i warzyw. Tą metodą pieczenia uzyskuje się lepszą penetrację ciepła i skrócenie czasu pieczenia oraz podgrzewania. Możliwość włączenia wentylatora pozwala na jednoczesne pieczenie różnych potraw umieszczonych w różnych miejscach piekarnika dzięki równomiemenu rozłożeniu ciepła bez ryzyka mieszania się smaków i zapachów. Piekąc różne potrawy jednocześnie czas pieczenia należy przedłużyć o 10 minut.

GRILL - Wykorzystywana jest grzałka górna. Gwarantowany sukces dla mieszanych potraw grillowanych, kebabu i zapiekanek. Grill należy podgrzać do wysokiej temperatury przez 5 minut. Białe mięsa należy zawsze umieszczac w pewnej odległości od grzałki grilla - chociaż czas pieczenia będzie nieco dłuższy to mięso będzie bardziej soczyste. Czerwone mięsa i filety rybne można umieścić wprost na ruszcie, pod którym należy umieścić tacę na skapujący tłuszcz.

GRILL Z NAWIEWEM - Włączona jest górna grzałka oraz wentylator wymuszający obieg gorącego powietrza w piekarniku. Przy grillowaniu mięs czerwonych wskazane jest podgrzewanie natomiast w przypadku mięsa białego nie jest to konieczne. Grillowanie jest doskonałą metodą pieczenia grubszego mięsa takiego, jak wieprzowina lub drób. Grillowane potrawy umieszczna się w środku środkowej prowadnicy rusztu. Pod ruszt należy wsunąć głęboką blachę na skapujące soki. Dla uzyskania najlepszego efektu pieczenia nie należy umieszczać grillowanych potraw zbyt blisko grzałki, natomiast należy obracać potrawę w połowie czasu pieczenia.

GRILL + ROŻEN+ NAWIEW - Dzięki jednoczesnemu wykorzystaniu grilla, rożna oraz nawiewu potrawy są równomiernie upieczone, zachowują swój smak oraz nie wysychają. Rożeń jest zaprogramowany tak, aby obracał się przez około 5 minut po wyłączeniu piekarnika wykorzystując tym samym ciepło pozostające w piekarniku. Użycie rożna nie wymaga wstępnego podgrzewania.

ROZMRAŻANIE - gdy włączona jest ta funkcja piekarnika, działa tylko nawiew, dzięki któremu powietrze o temperaturze pokojowej zostaje rozprowadzone po całej komorze pieczenia, a skład żywności pozostaje niezmieniony. Temperatura rozmrażania jest zaprogramowana na poziomie 40° C bez możliwości jej zmiany.

PODGRZEWANIE CIEPŁYM POWIETRZEM - Funkcja ta zalecana jest do podgrzewania przygotowanych już potraw poprzez umieszczenie ich na drugiej półce od góry lub do rozmrażania chleba, pizzy oraz ciast umieszczając je na najniższym poziomie. Temperatura jest zaprogramowana na poziomie 60° C bez możliwości jej zmiany.

PIZZA - Wybór tej funkcji oznacza cyrkulację gorącego powietrza w piekarniku. Funkcja idealna do pieczenia pizzy lub ciast.

PYRO - Wnętrze piekarnika czyści się samo. Do wyboru są dwa tryby pracy: ECO i SUPER.

5.3 PROGRAMOWANIE

SYMBOLLE WYŚWIETLACZA Czasomierz odmierza czas Programowanie czasu pieczenia PROGRAMOWIE KOńca czasu pieczenia Blokada przyd dostępem dzyci wączona Blokada drzwiczek Selecteur programmation

CZASOMIERZ

Czasomierz działa niezależnie od piekarnika i nie ma wpływu na działanie grzałek piekarnika. Miernik służy tylko do sygnalizacji upływu zaprogramowanego czasu.

- Ustaw pokrętło wyboru funkcji w położeniu ze znakiem zegara. Na wyświetlaczu pojawi się symbol zegara. Wyświetlacz pokaże czas w formie 00:00.

•Gdy minuty zaczną migać ustaw czas w minutach obracając środkowy przycisk i następnie potwierdź naciskając przycisk.

•Gdy zaczną migać godziny ustaw czas w godzinach obracając środkowy przycisk i następnie potwierdź naciskając przycisk.

- Obróć pokrętło funkcji z powrotem do położenia STOP.

Po upływie zaprogramowanego czasu wyświetlacz przestanie wyświetlać ustawiony czas. Na 15 sekund włączy się sygnał dźwiękowy a symbol zegara zacznie migać (aby wyłączyć go przed upływem 15 sekund naciśnij środkowy przycisk).

PROGRAMOWANIE CZASU PIECZENIA

Czasy pieczenia dla różnych receptur są zaprogramowane fabrycznie natomiast w trybie 'tryb ręczny', 'rozmrażanie' i 'pizza' czasy te można zaprogramować.

- Ustaw pokrętło w położeniu programowania czasu pieczenia (pojawi się symbol czasu pieczenia). Wyświetlacz wyświetlą czasy pieczenia zaprogramowane dla różnych receptur lub 00:00 dla innych funkcji pieca.

•Gdy minuty zaczną migać ustaw czas w minutach obracając środkowy przycisk i potwierdź naciskając przycisk.

•Gdy zaczną migać godziny ustaw czas w godzinach obracając środkowy przycisk i potwierdź naciskając przycisk.

- Obreroć pokrętło programatora z powrotem do położenia STOP, aby zatwierdzić nowy czas pieczenia. Po upływie zaprogramowanego czasu wyświetlacz przestanie wyświetlać ustawiony czas. Na 15 sekund włączy się sygnał dźwiękowy i zaczną migać symbole czasu pieczenia i STOP.

- Obróć pokrętło programatora z powrotem do położenia STOP. Symbole "czas pieczenia" i STOP będą migać tak długo aż pokrętło to zostanie ustawione w pozycji STOP.

PROGRAMOWANIE KOŃCA CZASU PIECZENIA

Czasy pieczenia dla różnych receptur a tym samym odpowiadające im czasy końca pieczenia są zaprogramowane fabrycznie. W trybie pracy ręcznej, rozmrażania lub pizzy czasy te można jednak programować.

•Ustaw pokrętło w położeniu końca czasu pieczenia. Pojawi się symbol STOP. Wyświetlacz wyświetlą czasy końca pieczenia zaprogramowane dla różnych receptur lub 00:00 dla innych funkcji pieca.

- Ustaw pokrętło programatora w pozycję programowania czasu końca pieczenia.

- Minuty zaczną migać. Obracając środkowy przycisk ustaw czas w minutach i potwierdź naciskając przycisk.

- Następnie zaczną migać godziny. Obracając środkowy przycisk ustaw czas w godzinach i potwierdź naciskając przycisk.

UWAGA: Przy opóźnionym starcie wyświetlacz pokaże jednocześnie z końcem czasu programu także symbole 'czas pieczenia' i 'STOP' i pozostanie tylko wybrana funkcja pieca.

Piekarnik automatycznie obliczy czas włączenia (czas końca pieczenia minus czas pieczenia).

Po upływie ustawionego końca czasu cyklu piekarnik wyłączy się automatycznie. Na 15 sekund włączy się sygnał dźwiękowy, informujący o zakończeniu się cyklu i jednocześnie zaczną migać symbole "czas pieczenia" i STOP.

- Przekręć pokrętło wyboru funkcji w położenie STOP. Symbole "czas pieczenia" i STOP będą migać tak długo aż pokrętło to zostanie ustawione w pozycji STOP.

- Funkcja ta jest zazwyczaj stosowana łącznie z funkcją 'Regulacja czasu gotowania'.

Jeśli dla przykładu określone danie należy gotować przez 45 minut i ma być przygotowane na godz. 12:30, należy wykonać następujące czynności:

- wybierz wymaganą funkcję

- ustaw czas gotowania na 45 minut

- ustaw zakończenie czasu gotowania na godz. 12:30.

Gotowanie rozpocznie się automatycznie o godz. 11:45 (45 minut przed godz. 12:30), a zakończy o uprzednio wybranej godzinie, kiedy to piekarnik wyłączy się automatycznie.

UWAGA!

Jeśli wybrany zostanie czas ZAKOŃCZENIA gotowania bez doprecyzowania długości czasu gotowania, piekarnik zostanie uruchomiony od razu, a proces gotowania zakończy się o uprzednio wybranej godzinie.

5.4 COOKING TIPS

Mięso należy solić po upieczeniu, ponieważ sól sprzyja pryskaniu tłuszczu wydzielającego się z mięsa, co powoduje wytwarzanie dużej ilości dymu w piekarniku.

Pieczeń z białego mięsa, wieprzowiny, cielęciny, jagnięciny i ryb można wkładać do zimnego piekarnika. Czas pieczenia jest dłuższy niż w podgrzanym piekarniku, ale mięso piecze się lepiej na wskroś, gdyż ciepło ma więcej czasu na przeniknięcie pieczeni.

Prawidłowe podgrzanie jest podstawą sukcesu przy pieczeniu czerwonego mięsa.

GRILL

- Przed umieszczeniem potraw na grillu:

Wyjmij mięso z lodówki kilka godzin przed grillowaniem. Położ mięso na kilku warstwach papieru śniadaniowego, co poprawi jego zwartość i uczyni je smaczniejszym oraz zapewni rozmrożenie w środku.

Dodaj pieprzu i przypraw do mięsa przed grillowaniem, lecz posół dopiero po pieczeniu. Tak przygotowane mięso pozostanie zwarte i soczyste. Podlej grillowane mięso niewielką ilością oleju. Najlepiej wykonać to przy pomocy szerokiego płaskiego pędzla. Następnie spryskaj mięso dodatkową ilością pieprzu i ziół, np. tymiankiem.

• W trakcie grillowania:

Nie nakluwaj potraw nawet, jeżeli je obracasz. Mięso utraci sok i będzie suche.

PIECZENIE CIAST

Przy pieczeniu ciast unikaj błyszczących form odbijających promieniowanie cieplne. Jeżeli ciasto brązowieje zbyt szybko, przykryj je pergaminem lub folią aluminiową.

Uwaga: folię należy układać błyszczącą stronę zwróconą w stronę ciasta. W przeciwnym przypadku promieniowanie cieplne będzie odbijane przez folię i ciepło nie będzie wnikało do ciasta.

W czasie pierwszych 20 - 25 minut pieczenia unikaj otwierania drzwiczek piekarnika:

Suflet, brioche lub ciasta o konsystencji gąbczastej mogą opaść. Aby sprawdzić czy ciasto już się upiekło nakłuj je w środku nożem lub metalową igłą. Jeżeli wyciągnięty nóż jest suchy, ciasto jest już upieczone i pieczenie można zakończyć. Jeżeli natomiast wyjęte ostrze jest mokre i przyklejone są do niego drobiny ciasta wówczas pieczenie należy dalej kontynuować obniżając nieco temperaturę po to, aby ciasto "doszło" bez przypalenia się.

5.5 REGULACJA KONTRASTU WYŚWIETLACZA

Kontrast wyświetlacza może być regulowany w każdym momencie. Domyślnym ustawieniem jest "C5". Aby dostosować ustawienia, należy wykonać następujące czynności:

- Ustaw pokrętło programowania na “Światło”, a pokrętło funkcji na “0”. Następnie przytrzymaj środkowy przycisk przez 3 sekundy, aż na ekranie wyświetlacza pojawi się “CX” (X = stopień kontrastu).

Obracając środkowy przycisk ustaw odpowiedni kontrast, od 1 do 9. Swój wybór potwierdź przytrzymując przez 3 sekundy środkowy przycisk.

6. CZYSZCZENIE PYROLITYCZNE (W ZALEZNOŚCI OD MODELU)

**Jeśli piekarnik wyposażony jest w funkcję.

Piekarnik wyposażony jest w system czyszczenia pyrolitycznego, który usuwa resztki jedzenia w bardzo wysokich temperaturach. Operacja przeprowadzana jest automatycznie, za pomocą programatora. Wytwarzające się w czasie pieczenia dymy są „oczyszczane” przez pirolize, która uruchamia się wraz z rozpoczęciem pieczenia. W związku z tym, że piroliza wymaga bardzo wysokich temperatur, drzwiczki piekarnika wyposażone są w specjalne blokady zabezpieczające.

Czyszczenie pyrolityczne może zostać zatrzymane w każdym momencie. Dopóki na wyświetlaczu pojawia się informacja o blokadzie drzwiczki piekarnika nie mogą być otwarte.

UWAGA: Jeśli nad piekarnikiem umieszczono płytę kuchenną, nie należy używać palników gazowych ani elektrycznych w trakcie czyszczenia pyrolitycznego, gdyż może to prowadzić do przegrzania się płyty.

OBA TRYBY CZYSZCZENIA PIROLITYCZNEGO SĄ ZAPROGRAMOWANE

- TRYB ECO – czyści umiarkowane zabrudzenia piekarnika, czas trwania – 65 minut.

- TRYB TURBO – usuwa silne zabrudzenia, czas trwania – 90 minut. Nie należy stosować dostępnych w sprzedaży środków czyszczących do czyszczenia emalii pyrolitycznej!

Wskazówka: Uruchomienie systemu czyszczenia pyrolitycznego tuż po zakończeniu procesu pieczenia umożliwia wykorzystanie resztkowego ciepła a tym samym oszczędzenie energii.

Przed czyszczeniem pyrolitycznym:

•Należy usunąć z piekarnika wszelkie akcesoria: wysokie temperatury czyszczenia pyrolitycznego mogłyby zniszczyć wyposażenie piekarnika.

•Należy usunąć ewentualne duże zacieki oraz plamy, gdyż ich usunięcie wymagałoby zbyt dużo czasu. Ponadto zbyt duże ilości tłuszczu mogą się zapalić przy wysokich temperaturach czyszczenia pyrolitycznego.

•Należy zamknąć drzwiczki piekarnika.

- Większe wycieki należy usunąć przed uruchomieniem cyklu czyszczenia.

Używanie systemu pyrolitycznego:

1. Przekręć pokrętło na pozycję "Tryb Pyrolityczny". Na wyświetlaczu pojawi się „PYRO” oraz migający tryb „ECO”.

Pamiętaj: ECO – czas trwania 65 minut – umiarkowane zabrudzenia TURBO – czas trwania – 90 minut – silne zabrudzenia

1. Używając środkowego przycisku wybierz opcję odpowiedniego trybu pyrolitycznego w zależności od stopnia zabrudzenia piekarnika: ECO lub TURBO

- Twój wybór zostanie potwierdzony po 3 sekundach...

Piekarnik rozpocznie czyszczenie pyrolityczne. Na wyświetlaczu pojawi się migająca informacja o czyszczeniu, wskaźnik czasu oraz "stop". Ponadto w trakcie czyszczenia na wyświetlaczu pojawi się informacja wskazująca zablokowanie drzwiczek piekarnika. Uruchomi się nawiew chłodzący.

Wskaźnik będzie migał dopóki temperatura nie osiągnie wymaganego poziomu.

*Rozpoczęcie programu czyszczenia pyrolitycznego może zostać opóźnione poprzez wybranie opcji zakończenia czasu. Należy ustawić pokrętło w pozycji zakończenie czasu i ustawić odpowiednie koniec czasu.

Po zakończeniu czyszczenia pyrolitycznego piekarnik wyłączy się automatycznie.

Przez 15 sekund sygnał dźwiękowy informuje o zakończeniu czyszczenia, a na wyświetlaczu pojawią się migające wskaźniki "czas" oraz "Stop".

- Aby wyłączyć migające sygnały należy obrócić pokrętło do pozycji stop. Z wyświetlacza zniknie symbol „Pyro”. Drzwiczki piekarnika pozostaną zamknięte do czasu obniżenia się temperatury wewnątrz piekarnika, tzn. poki świeci się symbol blokady drzwiczki piekarnika nie mogą być otwarte.

Nawiew chłodzący również pozostanie włączony dopóki piekarnik nie ostygnie.

Pod koniec cyklu wskaźnik ponownie zacznie migać, zgaśnie natomiast gdy piekarnik osiągnie odpowiednio niską temperaturę.

Po zakończeniu czyszczenia pyrolitycznego na ściankach piekarnika osadza się biały popiół. Należy poczekać aż piekarnik ostygnie i wówczas mokrą gąbką zetrzeć osad.

7. BLOKADA PRZED DOSTĘPEM DZIECI

Jest to bardzo ważna funkcja, jeżeli dostęp do piekarnika mogą mieć dzieci. Blokada zabezpiecza piekarnik przed włączeniem lub zmianą programów przez dzieci.

Blokada blokuje panel sterowania w czasie, gdy piekarnik jest używany.

Blokada ma dwa poziomy bezpieczeństwa:

POZIOM 1: Blokada pokrętła funkcji i pokrętła środkowego +/-

- Aby blokadę w łączyć: Przekręć pokrętło funkcji w położenie blokady. - Działanie: Nieaktywne stają się pokrętła programatora i środkowy przycisk*.

- Aby blokadę wyłączyć: przekręć pokrętło wyboru funkcji w położenie 0.

POZIOM 2: Blokada wszystkich pokręteł funkcji

- Aby blokadę włączyć: przekręć pokrętło wyboru funkcji do położenia blokady i przytrzymaj środkowy przycisk wciśnięty przez 3 sekundy.

- Działanie: wszystkie pokrętła kontrolne stają się nieaktywne.

- Aby blokadę wyłączyć: powtórz procedurę włączenia blokady. Przekręć pokrętło wyboru funkcji do położenia blokady i przytrzymaj środkowy przycisk wciśnięty przez 3 sekundy.

* Uwaga: we wszystkich przypadkach - nawet, jeżeli włączona jest blokada - piekarnik można wyłączyć ustawiając pokrętło funkcji w pozycji zero.

BEZPEČNOSTNÍ POKYNY

Należy zwrócić uwagę, aby nie przykręcić śrub zbyt mocno, gdyż może to spowodować zamknięcie kanałów wentylacyjnych z obu stron. Proszę upewnić się czy kanały wentylacyjne mają prześwit 2 mm po zamontowaniu urządzenia.

UPOZORNĚNÍ!

PL Instalowanie piekarnika

W środku piekarnika znajduje się woreczek z czterema śrubami mocującymi. Instalowanie: Otwory znajdujące się po obu stronach piekarnika są dostępne po otwarciu drzwiczek piekarnika. Do instalacji piekarnika należy używać tylko śrub będących w zestawie,

Producent nie będzie ponosić odpowiedzialności za jakiekolwiek niedokładności wynikające z druku lub błędów tłumaczenia występujące w niniejszej broszurze. Zastrzegamy sobie prawo do wprowadzania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez szk4d dla charakterystyk dotyczących bezpieczeństwa lub działania.

CZ
