INSTRUKCJA OBSŁUGI WS 1822 ADE

Weather Station with Wireless Outdoor Sensor | Estación meteorológica con sensor exterior inalámbrico | Station météo avec capteur extérieur sans fil | Stazione meteorologica con sensore esterno senza fili | Stacja pogodowa z bezprzewodowym czujnikiem zewnętrznym

Zakupiony wysokiej jakości produkt marki ADE łączy w sobie inteligentne funkcje z wyjątkową stylistyką. Niniejsza stacja pogodowa udostępnia szybki wgląd w różne dane pogodowe i temperatury. Wieloletnie doświadczenie marki ADE gwarantuje wysoki standard techniczny oraz sprawdzoną jakość.

Życzymy wiele radości i pomyślności podczas kontrolowania i sprawdzania danych pogody.

Zespół ADE

Zakres dostawy

- Stacja pogodowa składa się z następujących elementów:

-Stacja bazowa

-Radiowy czujnik zewnętrzny

Baterie:

-3 x LR03 (AAA) / 1,5 V do stacji bazowej

-2 x LR6 (AAA)/1,5 V do radiowego czujnika zewnętrznego

- Instrukcja obsługi

Spis treści

Zakres dostawy....172

Informacje ogólne.... 175

Użycie zgodne z przeznaczeniem.... 176

Bezpieczeństwo.... 176

Co oferuje stacja pogodowa 179

Stacja bazowa....180

Radiowy czujnik zewnętrzny....183

Uruchomienie....184

Czujnik zewnętrzny 184

Stacja bazowa....185

Rozpoczęcie odbioru sygnału radiowego .....185

Lista kontrolna w przypadku braku wskazań danych na wyświetlaczu 186

Ręczne ustawianie godziny i daty...... 187

Ręczne włączanie trybu odbioru sygnału radiowego....188

Wybór miejsca ustawienia....189

Korzystanie z innych czujników sygnału radiowego.... 191

Informacje o nadajniku sygnału czasu DCF77 ......192

Wskazania wyświetlacza stacji bazowej ....193

Prognoza pogody 193

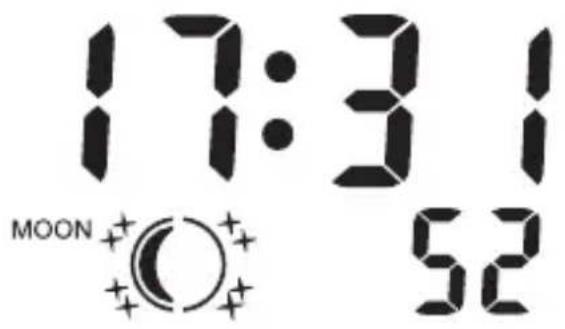

Wskazania godziny i faz księżyca....194

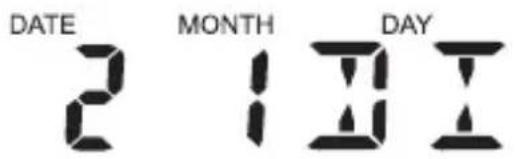

Wskazanie daty....194

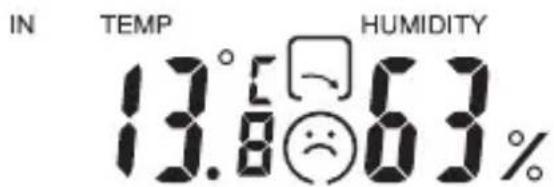

Temperatura, trend temperaturowy i wilgotność powietrza (wewnątrz) ......194

Temperatura, trend temperaturowy i wilgotność powietrza (na zewnątrz)....194

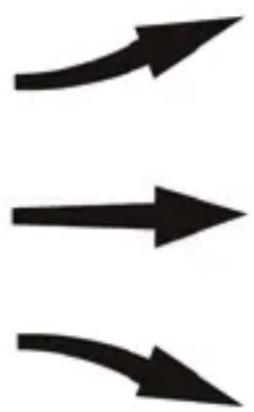

Trend temperature 195

Wskaźnik dobrego samopoczucia....195

Zapisane wartości temperatury......196

Alarm temperaturowy....196

Budzenie....198

Ustawianie czasu budzenia....198

Włączanie i wyłączanie funkcji budzenia......199

Wyłączanie alarmu budzenia.... 199

Pozostałe funkcje ......200

Włączanie podświetlenia wyświetlacza ......200

Przełączanie między °C i °F......200

Przełączanie pomiędzy formatem 12- i 24- godzinnym....200

Czyszczenie 200

Usterka/środek zaradczy 201

Dane techniczne....202

Deklaracja zgodności....203

Gwarancja 204

Utylizacja....204

O instrukcji

Niniejsza instrukcja obsługi zawiera opis bezpiecznej obsługi i pielęgnacji artykułu. Instrukcję obsługi należy przechowywać w celu jej późniejszego wykorzystania. Jeżeli produkt będzie przekazywany innej osobie, należy przekazać również tę instrukcję. Nieprzestrzeganie instrukcji obsługi może spowodować obrażenia ciała lub uszkodzenie produktu.

Objaśnienie znaków

Ten symbol w połączeniu ze słowem NIEBEZPIECZEŃSTWO ostrzega przed poważnymi obrażeniami ciała.

Ten symbol w połączeniu ze słowem OSTRZEŻENIE ostrzega przed obrażeniami ciała średniego i lekkiego stopnia.

Ten symbol w połączeniu ze słowem WSKAZÓWKA ostrzega przed stratami materialnymi.

Ten symbol oznacza dodatkowe informacje i ogólne wskazówki.

Użycie zgodne z przeznaczeniem

• Stacja pogodowa – składająca się ze stacji bazowej i radiowego czujnika zewnętrznego – pokazuje różne dane pogodowe (ciśnienie powietrza, temperaturę itd.) z najbliższego otoczenia. Na podstawie zmierzonych danych pogodowych stacja pogodowa ustala prognozę pogody.
• Ponadto stacja pogodowa pokazuje datę, godzinę oraz fazy księżyca i posiada dodatkową funkcję budzenia.
• Stacja pogodowa nie jest jednak przeznaczona do prognozowania pogody czy informacji o pogodzie do celów komercyjnych.

Bezpieczeństwo

- To urządzenie może być używane przez dzieci w wieku do lat 8 oraz przez osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub mentalnymi bądź którym brakuje doświadczenia i/lub wiedzy tylko wtedy, gdy są nadzorowane lub przeszły przeszkolenie z zakresu bezpiecznego użytkowania urządzenia i zrozumiały wynikające z tego niebezpieczeństwa.

- Dzieci nie mogą bawić się produktem.

- Dzieci nie mogą czyścić ani serwisować urządzenia, chyba że mają co najmniej 8 lat i są nadzorowane.

- Połknięcie baterii stanowi zagrożenie dla życia. Urządzenie i baterie należy przechowywać w miejscu niedostępnym dla małych dzieci. W przypadku połknięcia baterii należy natychmiast zwrócić się o pomoc medyczną.

Niebezpieczeństwo dla dzieci

- Dzieci należy trzymać również z dala od opakowania i małych elementów znajdujących się w zakresie dostawy. Połknięcie grozi uduszeniem.

NIEBEZPIECZEŃSTWO pożaru/obrażeń i/lub wybuchu

- Niebezpieczeństwo wybuchu w przypadku niewłaściwej wymiany baterii. Baterie należy wymieniać tylko na takie same lub na typ o takich samych właściwościach. Przestrzegać punktu „Dane techniczne”.

- Baterii nie wolno ładować, reaktywować w inny sposób, rozkładać na części, wrzucać w ogień lub powodować ich zwarcia. W przeciwnym razie występuje podwyższone niebezpieczeństwo wybuchu i wycieku, a dodatkowo mogą ulatniać się gazy!

- Unikać kontaktu cieczy baterii ze skórą, oczami i błonami śluzowymi. W przypadku kontaktu miejsce

styku należy natychmiast obficie spłukać czystą wodą i bezpośrednio po tym udać się do lekarza.

WSKAZÓWKA dotycząca strat materialnych

- Stację bazową i czujnik zewnętrzny należy chronić przed kurzem, uderzeniami, skrajnymi temperaturami oraz bezpośrednim nasłonecznieniem.

- Stację bazową należy również chronić przed wilgocią. Należy ją umieszczać wyłącznie w suchym, zamkniętym pomieszczeniu.

- Czujnik radiowy jest zabezpieczony przed wilgocią, musi być jednak chroniony przed bezpośrednim zawilgoceniem, np. podczas deszczu.

- Wyjąć baterie ze stacji bazowej i z czujnika zewnętrznego, jeżeli są zużyte lub jeżeli stacja pogodowa nie będzie używana przez dłuższy czas. W ten sposób unika się uszkodzeń, jakie mogą powstać na skutek wycieku.

- Nie narażać baterii na oddziaływanie skrajnych warunków np. poprzez składowanie ich na grzejnikach lub bezpośrednio w miejscach nasłonecznionych. Podwyższone niebezpieczeństwo wycieku!

- W razie potrzeby przed włożeniem należy wyczyścić styki baterii i urządzenia.

- Zawsze wymieniać jednocześnie wszystkie baterie w stacji bazowej lub w czujniku zewnętrznym.

- Stosować tylko baterie tego samego typu, nie używać różnych typów ani nie mieszać zużytych i nowych baterii.

• Nie modyfikować urządzenia. Naprawy zlecać tylko specjalistycznym zakładom i przestrzegać warunków gwarancji.
• Do czyszczenia stacji pogodowej nigdy nie używać twardych, zarysowujących lub trących środków czyszczących itp. Może dojść bowiem do zarysowań powierzchni.

Co oferuje stacja pogodowa

• Animowana prognoza pogody
• Wskazanie temperatury wewnętrznej i zewnętrznej
• Higrometr wewnętrzny i zewnętrzny
• Wskazania trendu i funkcja pamięci (MIN/MAX) dla temperatury i wilgotności
• Alarm przy zbyt wysokiej/niskiej temperaturze zewnętrznej z programowaną granicą górną i dolną
• Wskaznik stref komfortu (klimat w pomieszczeniu i na zewnątrz)
• Wskazanie faz księżyca
• Zegar radiowy (sygnał czasu DCF) z ręcznym ustawianiem czasu oraz budzikiem i funkcją drzemki
• Wieczny kalendarz ze wskazaniem daty i dni
• Zabezpieczony przed wodą rozbryzgową radiowy czujnik zewnętrzny do zawieszenia lub postawienia

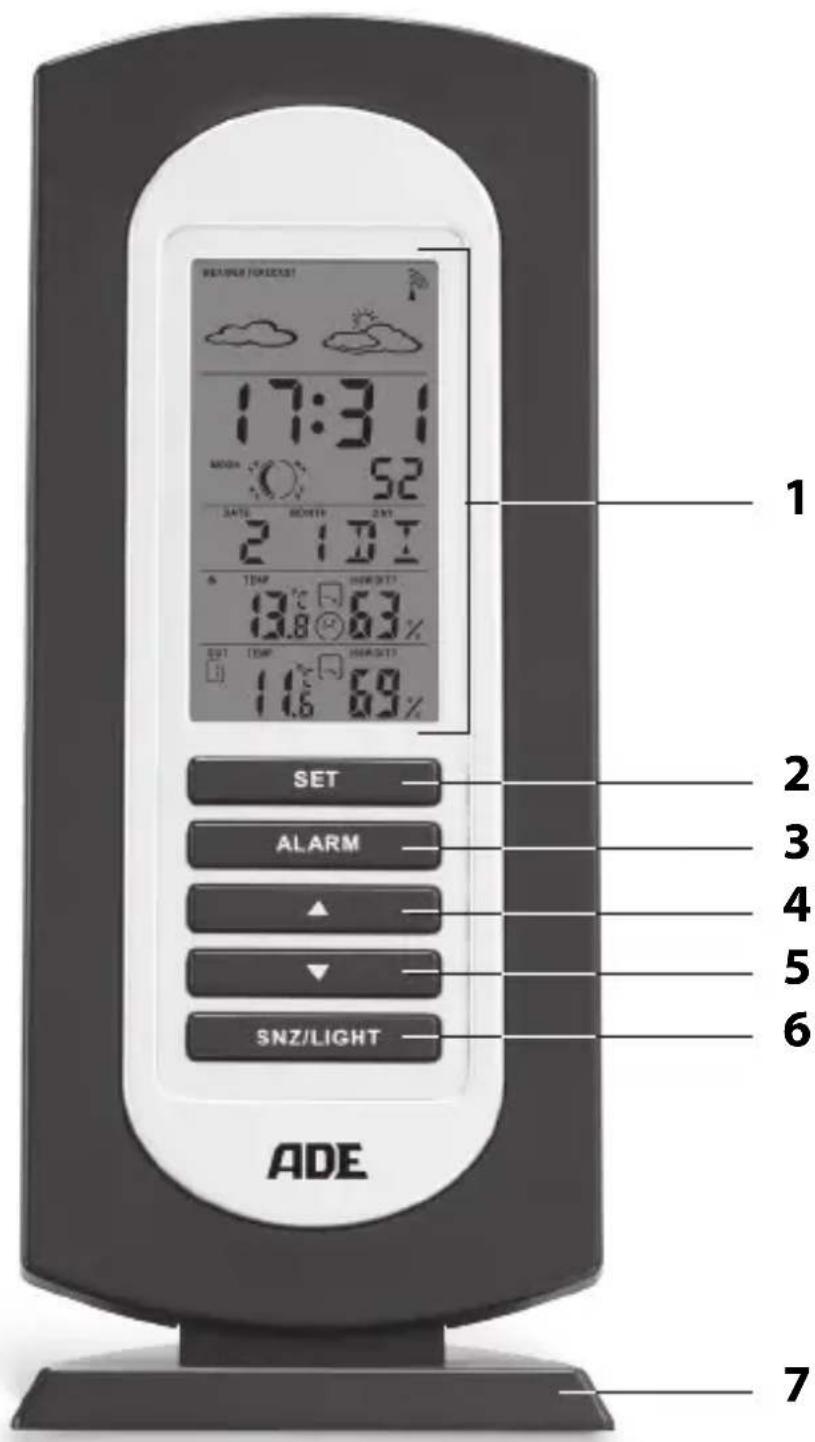

1 Wyświetlacz z różnymi wskazaniami
2 Przycisk SET:

• Aktywacja trybu ustawień
• Aktywacja wybranego ustawienia

3 Przycisk ALARM

• Ustawianie czasu budzenia
• Aktywowanie/wyłączanie funkcji budzenia

4 Przycisk ▲

• Ustawianie wartości (zwiększanie)
• Przełączanie pomiędzy formatem 12- i 24-godzinnym

5 Przycisk ▼

• Ustawianie wartości (zmniejszanie)
• Przełączanie pomiędzy stopniami Celsjusza i stopniami Fahrenheit
• Ręczne uruchamianie lub przerywanie odbioru do nadajnika sygnału czasu DCF77

6 Przycisk SNZ/LIGHT

• Wyłączanie podświetlenia wyświetlacza
• Aktywacja funkcji powtórnego budzenia

7 Podstawka

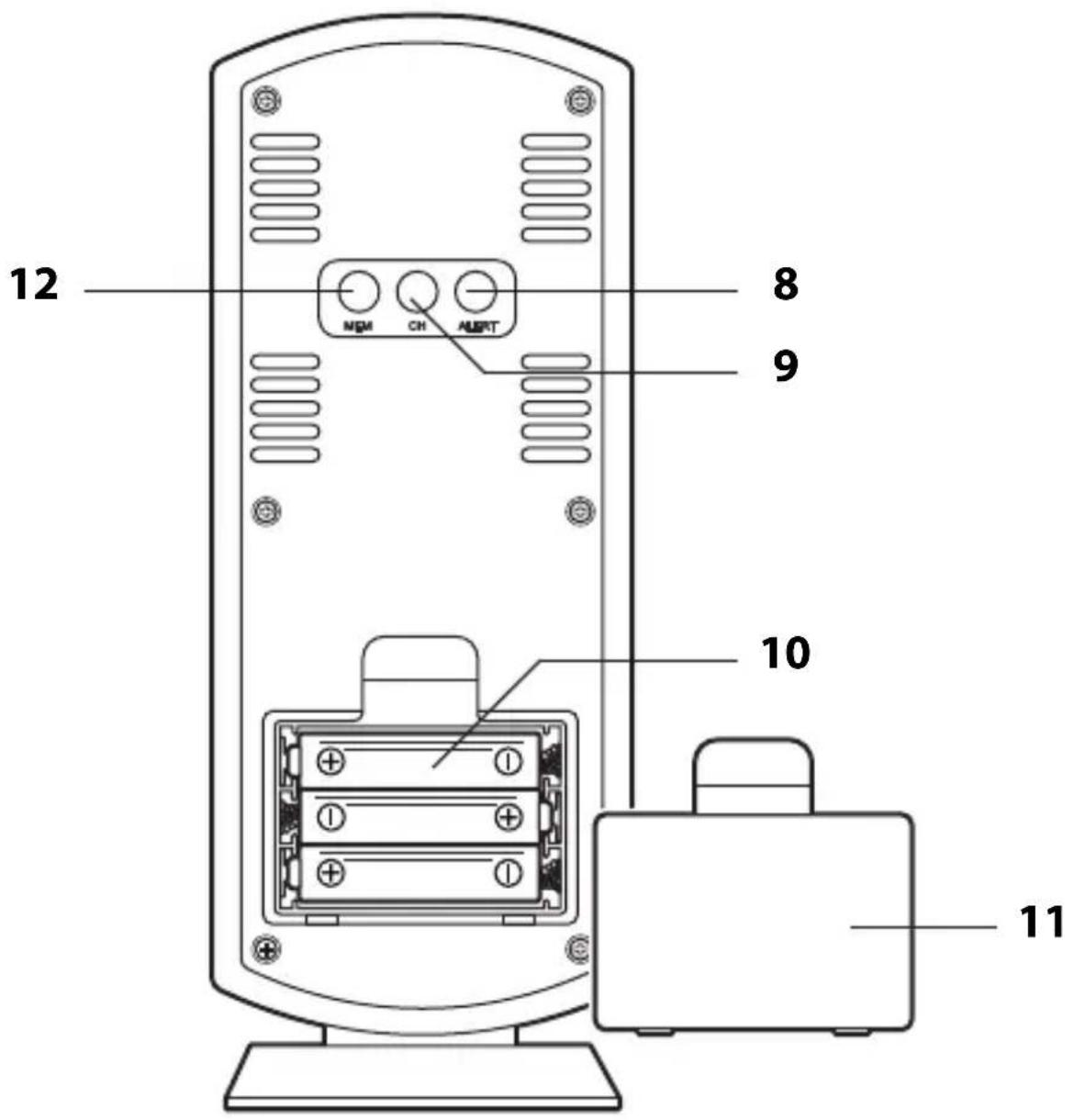

12 8 9 10 11

8 Przycisk ALERT:

- Ustawianie granic temperaturowych

9 Przycisk CH

- Wywoływanie wartości temperatury kolejnego czujnika zewnętrznego (jeżeli jest)

10 Komora na baterie 3x LR03 (AAA), 1,5 V

11 Pokrywa komory na baterie

12 Przycisk MEM:

- Wywołanie zapisanych wartości temperatury

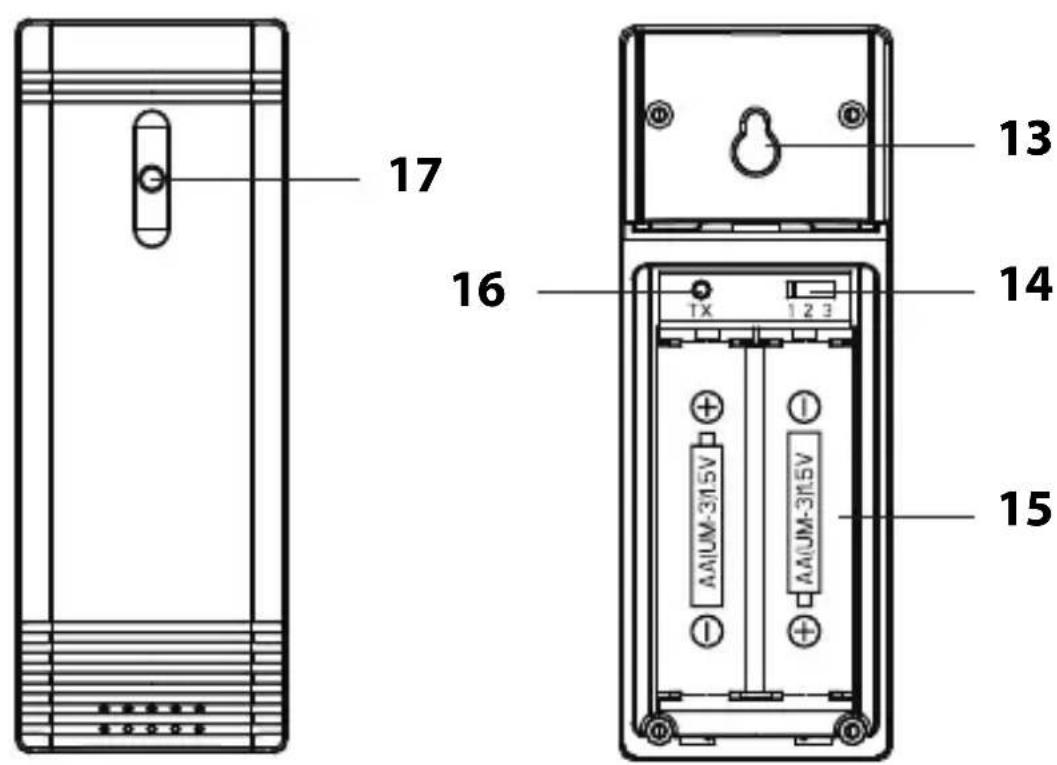

Radiowy czujnik zewnętrzny

17 16 TX 1 2 3 13 14 15 AAIUM-315V AAIUM-315V

13 Ucho zaczepowe
14 Przełącznik zmiany kanałów 1 2 3 do transmisji danych
15 Komora na baterie, 2x LR6 (AA), 1,5 V
16 Przycisk TX do ręcznej transmisji danych
17 Dioda LED (świeci się tylko podczas transmisji danych)

• Postępować w podanej kolejności i włożyć najpierw baterie do czujnika radiowego. Tylko tak stacja pogodowa działa bez usterek.
• Nie używać akumulatorów, ponieważ mają za niskie napięcie (tylko 1,2 V zamiast 1,5 V). Wpływa to między innymi na dokładność pomiaru.
• W miarę możliwości należy używać baterii alkalicznych zamiast baterii cynkowo-węglowych. Baterie alkaliczne wytrzymują dłużej, szczególnie w niskich temperaturach na zewnątrz.

Czujnik zewnętrzny

1. Zdjąć osłonę komory na baterie z tyłu czujnika zewnętrznego, naciskając z niewielką siłą nadrukowaną strzałkę. Odsunąć osłonę komory na baterie w kierunku strzałki z czujnika zewnętrznego.
2. 2 baterie typu LR6 (AA) / 1,5 V włożyć zgodnie z rysunkiem znajdującym się na dole komory baterii. Zwrócić przy tym uwagę na prawidłową biegunowość baterii (+/-).
3. Nasunąć osłonę komory na baterie na czujnik zewnętrzny.

Stacja bazowa

1. Nacisnąć klapkę pokrywy nieco do dołu, a następnie zdjąć pokrywę komory na baterie.
2. 3 baterie typu LR03 (AAA) / 1,5 V włożyć zgodnie z rysunkiem znajdującym się na dole komory na baterie. Zwrócić przy tym uwagę na ich prawidłową biegunowość (+/-).
3. Ponownie założyć i docisnąć pokrywę komory baterii.
4. Odczekać ok. 30 minut. Stacja bazowa potrzebuje tego czasu do zebrania wszystkich danych pogodowych oraz otrzymania sygnału radiowego z nadajnika sygnału czasu.

Rozpoczęcie odbioru sygnału radiowego

Jeśli stacja bazowa jest zasilana prądem elektrycznym, na wyświetlaczu pojawią się na moment wszystkie wskazania. Ponadto wyświetlacz zostanie na krótko podświetlony i rozlegnie się sygnał dźwiękowy.

Następnie urządzenie przełącza się na pobieranie sygnału, przy czym liczba fal radiowych wskazuje jakość sygnału: Czym więcej fali radiowych na wyświetlaczu, tym lepsza siła sygnału.

Podczas odbioru radiowego do nadajnika sygnału czasu przyciski są nieaktywne (poza ▼).

Kiedy odebrane zostaną sygnały nadajnika sygnału czasu i radiowego czujnika zewnętrznego o odpowiedniej sile, na wyświetlaczu pojawią się na stałe poszczególne dane.

Nadajnik sygnału czasu:	Godzina i dataSymbol wieży radiowej
Radiowy czujnik zewnętrzny:	Temperatura na zewnątrzWilgotność powietrza
Stacja bazowa:	Temperatura wewnątrzWilgotność powietrza

Stacja pogodowa przełącza się odtąd wielokrotnie w ciągu nocy na odbiór sygnału. Przy czym wyświetlany czas jest porównywany i w razie potrzeby korygowany czasem otrzymanym z nadajnika sygnału czasu.

W przypadku braku wystarczająco silnego sygnału, stacja bazowa zaprzestaje po kilku minutach pobierania sygnału i gaśnie symbol sygnału radiowego. Proces ten jest wznawiany w późniejszym czasie.

Godziny mijają w takiej sytuacji normalnie dalej (od początkowej godziny „00:00”).

Dane z radiowego czujnika zewnętrznego są przesyłane sekwencyjnie 1 raz na minutę.

Lista kontrolna w przypadku braku wskazań danych na wyświetlaczu

Brak wskazań danych z nadajnika sygnału czasu

1. Sprawdzić, czy miejsce ustawienia stacji bazowej jest odpowiednie, patrz „Wybór miejsca ustawienia”.

2. Uruchomić odbiór jeszcze raz ręcznie, patrz „Ręczne uruchamianie odbioru sygnału radiowego”.

3. Odczekać, aż stacja bazowa automatycznie przełączy się ponownie na tryb odbioru. W godzinach nocnych odbiór jest z reguły lepszy.

4. Wprowadzić ustawienia ręcznie, jeżeli w danej lokalizacji nie ma możliwości odbioru, patrz „Ręczne ustawianie godziny i daty”.

Brak wskazania danych z radiowego czujnika zewnętrznego

1. Sprawdzić, czy baterie są prawidłowo włożone.

2. Sprawdzić, czy miejsce ustawienia radiowego czujnika zewnętrznego jest odpowiednie, patrz „Wybór miejsca ustawienia”.

Ręczne ustawianie godziny i daty

Jeżeli między dwoma naciśnięciami przycisku minie ok. 8 sekund, proces ustawiania zostanie automatycznie zakończony i trzeba będzie go powtórzyć.

1. Przytrzymać wciśnięty przycisk SET do momentu, aż na wyświetlaczu zacznie migać „00”.
2. Wybrać przyciskami ▲ / ▼ strefę czasową, w której znajduje się użytkownik (dla większości krajów w Europie „00” jest poprawnym ustawieniem).

3. Nacisnąć SET.

4. Dalej należy postępować zgodnie z niniejszym opisem:

-Nacisnąć przycisk ▲ / , aby ustawić żądaną wartość.
-Nacisnąć za każdym razem SET, aby zapisać dokonane ustawienia.

1. Wprowadzić poniższe ustawienia:

-Godzina
-Minuty
-Rok
-Miesiąc
-Dzień
- Język (odnosi się wyłącznie do wyświetlanego skrótu dnia tygodnia)

1. Następnie nacisnąć SET, aby zakończyć proces.

Ręczne włączanie trybu odbioru sygnału radiowego

Jeżeli pokazany obok symbol sygnału radiowego nie wyświetla się, oznacza to, że sygnały radiowe nadajnika sygnału czasu nie są odbierane. Wskazanie godziny funkcjonuje mimo to precyzyjnie dalej.

-Przytrzymać wciśnięty przycisk ▼, aż symbol sygnału radiowego wyświetl się ponownie. W ten sposób odbiór sygnału radiowego uruchamia się ręcznie.

Należy pamiętać:

- Jeżeli odbiór nie zakończył się pomyślnie, symbol odbioru zgaśnie po kilku minutach i godzina na wyświetlaczu będzie pokazywana dalej normalnie.

- W przypadku pomyślnego odbioru stacja bazowa przestawi się na godzinę nadajnika sygnału czasu. Jeżeli dokonano już ręcznego ustawienia godziny i daty, zostaną one automatycznie dopasowane.

Wybór miejsca ustawienia

WSKAZÓWKA dotycząca strat materialnych

• Stację bazową i czujnik sygnału radiowego należy chronić przed kurzem, uderzeniami, skrajnymi temperaturami oraz bezpośrednim nasłonecznieniem.
• Stację bazową należy również chronić przed wilgocią. Należy ją umieszczacją wyłącznie w suchym, zamkniętym pomieszczeniu. Czujnik radiowy jest zabezpieczony przed wilgocią, musi być jednak chroniony przed bezpośrednim zawilgoceniem, np. podczas deszczu.

Odbiór sygnału radiowego między stacją bazową a radiowym czujnikiem zewnętrznym

• Maksymalna odległość między stacją bazową a czujnikiem sygnału radiowego może wynosić 60 metrów. Ten zasięg jest jednak możliwy również tylko przy „bezpośrednim kontakcie wzrokowym”.
• Ograniczające materiały budowlane, np. żelazobeton, zmniejszają lub utrudniają odbiór sygnału radiowego między stacją bazową a czujnikiem zewnętrznym.

• Zasięg sygnału mogą również zakłócać urządzenia takie jak telewizory, telefony bezprzewodowe, komputery czy świetlówki.

• Stacji bazowej i czujnika zewnętrznego nie wolno ustawiać bezpośrednio na ziemi. Ogranicza to zasięg.

• W przypadku niskich temperatur zimą wydajność baterii czujnika zewnętrznego może się znacznie zmniejszyć. Ogranicza to zasięg nadawania.

Odbiór sygnału radiowego między stacją bazową a nadajnikiem sygnału czasu

• Zachować odstęp od telewizorów, komputerów i monitorów. Również stacje bazowe telefonów bezprzewodowych nie powinny znajdować się w bezpośredniej bliskości od stacji pogodowej.
• W godzinach nocnych odbiór jest z reguły lepszy. Jeżeli przez cały dzień stacja bazowa nie odbierze sygnałów, to nocą i tak może odebrać sygnał od razu i o pełnej sile.
• W zależności od miejsca ustawienia w rzadkich przypadkach może się zdarzyć, że sygnały stacji bazowej będą odbierane przez inny nadajnik sygnału czasu lub nawet na zmianę przez dwa nadajniki sygnału czasu. Nie jest to błąd urządzenia. W takim przypadku należy zmienić miejsce ustawienia stacji bazowej.
• Warunki pogodowe, np. silne burze, mogą powodować zakłócenia odbioru.
• Czasami może dochodzić do krótkotrwałego wyłączania nadajnika, np. z powodu prac konserwacyjnych.

Ustawianie urządzeń

Stacja bazowa posiada podstawkę.

- Stację bazową należy ustawiać jak najbliżej okna. Tam odbiór jest z reguły najlepszy.

Radiowy czujnik zewnętrzny posiada z tyłu ucho zaczepowe.

-Czujnik zewnętrzny należy ustawić lub zawiesić w miejscu, w którym jest chroniony przed bezpośrednim oddziaływaniem warunków atmosferycznych (deszcze, słońce, wiatr itd.). Właściwe miejsca ustawienia to np. pod daszkiem lub w wiacie.

Korzystanie z innych czujników sygnału radiowego

Stacja bazowa jest dostarczana z czujnikiem sygnału radiowego. Można ją jednak użytkować z maksymalnie trzema czujnikami zewnętrznymi. W przypadku chęci uzyskania dalszych informacji lub płatnego zamówienia prosimy pisać na podany adres e-mail: [e-mail].

• Czujniki zewnętrzne mogą później znajdować się w różnych pomieszczeniach lub na zewnątrz.
• Do każdego numeru należy przydzielić własny numer (= nr kanału przesyłania).

Sposób postępowania:

1. stację bazową i czujniki zewnętrzne ustawić tuż przy sobie.
2. Zdjąć pokrywę komory na baterie z tyłu czujników zewnętrznych.

3. Przełącznikami należy ustawić własny kanał dla każdego czujnika zewnętrznego. Czujnik dostarczany w opakowaniu korzysta standardowo z kanału 1, zatem dla drugiego czujnika należy wybrać kanał 2, a dla trzeciego – kanał 3.

4. Włożyć dwie baterie typu wskazanego na spodzie. Zwrócić uwagę na prawidłową biegunowość (+/-).

5. Ponownie założyć pokrywę komory na baterie.
6. Przyciskiem CH wybrać odpowiedni czujnik zewnętrzny (1, 2 lub 3), aby wyświetlić jego dane.

1. Przyciskiem CH wybrać odpowiedni czujnik zewnętrzny (1, 2 lub 3), aby wyświetlić jego dane.

Jeżeli po włożeniu baterii nie wyświetli się numer kanału, należy przy właściwym czujniku sygnału radiowego nacisnąć przycisk TX. W ten sposób dane pogodowe zostaną przekazane bezpośrednio do stacji bazowej.

Następnie można ustawić nowy radiowy czujnik zewnętrzny w jego rzeczywistym miejscu ustawienia.

Informacje o nadajniku sygnału czasu DCF77

Zegar sterowany sygnałem radiowym zintegrowany ze stacją pogodową odbiera sygnały radiowe z nadajnika sygnału czasu DCF77. Wysyła on na częstotliwości fal radiowych 77,5 kHz dokładny i oficjalny czas Republiki Federalnej Niemiec.

Nadajnik jest ustawiony w Mainflingen koło Frankfurtu nad Menem i dzięki swojemu zasięgowi do 2000 km przekazuje wymagane sygnały radiowe do większości zegarów sterowanych radiowo w Europie Zachodniej.

Po doprowadzeniu zasilania do stacji bazowej, przełączy się ona na tryb odbioru i wyszuka sygnał z nadajnika

DCF77. Jeżeli odbierany sygnał czasu jest wystarczająco silny, na wyświetlaczu pojawi się data i godzina.

Stacja bazowa włącza się kilka razy dziennie i synchronizuje godzinę z sygnałem radiowym nadajnika DCF77. W przypadku braku odbioru, np. podczas silnej burzy, urządzenie będzie działało precyzyjnie dalej i o najbliższej przewidzianej godzinie ponownie przełączy się automatycznie na odbiór.

Wskazania wyświetlacza stacji bazowej

Prognoza pogody

Po uruchomieniu urządzenia danych nie można stosować do prognozy pogody przez kolejnych 12 godzin, ponieważ stacja pogodowa wymaga tego czasu na pobranie i ocenę danych.

Prognoza pogody wynika z zebranych danych oraz zmierzonych przy tym zmian ciśnienia powietrza.

Prognoza dotyczy obszaru wokół stacji pogodowej o promieniu około 30 do 50 km w czasie od 12 do 24 godzin.

Dokładność prognozy pogody wynosi przy tym około 75%. Są cztery różne wskazania:

WEATHERFORECAST

• słońce
• lekkie zachmurzenie
• zachmurzenie
• deszcz

Jeżeli wyświetla się dodatkowo S, obowiązuje aktualnie czas letni.

Wskazania godziny i faz księżyca

17:31 MOON +○+ 52

• Wskazanie godziny w formacie 12-lub 24-godzinnym
• Aktualna faza księżyca

Wskazanie daty

• Dzień i miesiąc
• Skrót dnia tygodnia w ustawionym języku

Temperatura, trend temperaturowy i wilgotność powietrza (wewnątrz)

- Aktualnie zmierzona temperatura i wilgotność powietrza

• Trend temperature
• Wskaźnik dobrego samopoczucia

Temperatura, trend temperaturowy i wilgotność powietrza (na zewnątrz)

OUT TEMP HUMIDITY 11.6° 69%

- Aktualnie zmierzona temperatura i wilgotność powietrza

• Trend temperature
• Wskaźnik dobrego samopoczucia
• Wskazanie kanału transmisji.

- Nacisnąć przycisk CH, aby wyświetlić wartości innego czujnika zewnętrznego.

Trend temperatury

Trend temperaturowy jest wyświetlany przy użyciu strzałek:

Temperatura wzrosła w ciągu ostatniej godziny o 1°C.

Temperatura pozostała w ciągu ostatniej godziny na tym samym poziomie.

Temperatura spadła w ciągu ostatniej godziny o 1°C.

Wskaźnik dobrego samopoczucia

Wskaźnik dobrego samopoczucia składa się z temperatury (T) i wilgotności powietrza (L) i jest wyświetlany osobno dla wewnątrz i zewnątrz.

Sucho

T: dowolna wartość

L: poniżej 40%

Przyjemnie

T: pomiędzy 20–28°C

L: pomiędzy 40–70%

Wysoka wilgotność powietrza

T: dowolna wartość

L: ponad 70%

Brak wskazania T/: Poza 20–28°C

L: pomiędzy 40–70%

Zapisane wartości temperatury

Przyciskiem MEM wyświetla się najwyższe i najniższe wartości z ostatnich 24 godzin dla temperatury i wilgotności powietrza.

Naciśnięcie 1 raz: wyświetlają się wartości MAX

Naciśnięcie 2 razy: wyświetlają się wartości MIN

Naciśnięcie 3 razy: zwykle wskazanie na wyświetlaczu Aby usunąć zapisane wartości:

- Przytrzymać wciśnięty przycisk MEM przez ok. 3 sekundy, aż wyświetlane wartości zostaną skasowane.

Alarm temperaturowy

Informacje ogólne

• Alarm temperatury umożliwia monitorowanie zakresu temperatury. Użytkownik zostanie ostrzeżony optycznie i dźwiękowo, jeśli dojdzie do przekroczenia dolnej lub górnej wartości granicznej temperatury.
• Wartości graniczne temperatury można ustawić samodzielnie. Ustawienie standardowe: od -50 do 70°C.
• W przypadku wykorzystania większej liczby radiowych czujników zewnętrznych dla każdego czujnika można ustawić osobny zakres temperatury.

Ustawianie zakresu temperatury

1. Tylko w przypadku podłączenia do stacji bazowej większej liczby radiowych czujników zewnętrznych: Przyciskiem wybrać żądany czujnik (zwrócić uwagę na wskaźnik kanału).
2. Przytrzymać wciśnięty przycisk ALERT do momentu, aż na wyświetlaczu zacznie migać wartość górna.
3. Ustawić przyciskami ▲ / ⚠orna granicę temperatury.
4. Nacisnąć ALERT, aby zapisać wpis.
5. Ustawić przyciskami ▲ / ▼olną granicę temperatury.
6. Następnie nacisnąć ALERT.

Proces jest zakończony i alarm temperaturowy jest aktywny. Można to zobaczyć po symbolu pokazanym po lewej stronie, który wyświetla się u dołu wyświetlacza.

Dezaktywacja/aktywacja alarmu temperaturowego

- Nacisnąć 1x krótko ALERT, aby dezaktywować lub aktywować alarm temperaturowy.

Po dojściu do zakresu temperaturowego rozlegną się dźwięki ostrzegawcze, a symbol i wskazanie temperatury będą migać.

• Najpierw 3 dźwięki ostrzegawcze
• Następnie 5 dźwięków ostrzegawczych co każdą minutę

Zatrzymywanie alarmu temperaturowego

• Alarm będzie aktywny tak długo, jak długo będą spełnione warunki alarmu temperaturowego.
• Nacisnąć dowolny przycisk (poza ALERT), aby wyciszyć alarm. Symbol alarmu temperaturowego będzie migać nadal.
• Nacisnąć ALERT, aby zakończyć całkowicie alarm temperaturowy.

Budzenie

Ustawianie czasu budzenia

• Jeżeli między dwoma naciśnięciami przycisku minie ok. 8 sekund, proces ustawiania zostanie automatycznie zakończony i trzeba będzie go powtórzyć.

• Jeżeli lub zostanie naciśnięty i przytrzymany, bieg wyświetlonych wartości będzie szybszy.

• Przytrzymać przycisk ALARM wciśnięty przez kilka sekund, aż wskaźnik godziny budzenia zacznie migać. Na wyświetlaczu pojawi się AL.

• Przyciskami ▲ lub ▼ ustawić żądaną godzinę budzenia.

• Nacisnąć przycisk ALARM. Na wyświetlaczu zacznie migać wskaźnik minut czasu budzenia.

• Przyciskami lub ustawić żądane minuty budzenia.

• Następnie nacisnąć przycisk ALARM, aby zapisać ustawienia.

Włączanie i wyłączanie funkcji budzenia

-Funkcję budzenia włącza się i wyłącza przyciskiem ALARM. Funkcja budzenia jest aktywowana, jeśli wyświetla się symbol budzenia .

Wyłączanie alarmu budzenia

W ustalonym czasie rozlegnie się sygnał budzenia, zyskując na intensywności wraz z upływem czasu budzenia.

Całkowite wyłączanie alarmu budzenia

- Nacisnąć dowolny przycisk stacji bazowej (poza SNZ/LIGHT), aby zakończyć alarm.

Funkcja automatycznego wyłączania

Alarm wyłączy się automatycznie po 2 minutach, jeśli nie zostanie naciśnięty żaden przycisk. Alarm rozlegnie się ponownie po 24 godzinach.

Powtarzanie budzenia (funkcja Snooze)

- Nacisnąć 1x przycisk SNZ/LIGHT, kiedy rozlegnie się sygnał budzenia.

Na wyświetlaczu będzie migać 📞 z.

Sygnał budzenia zostanie wyciszony na ok. 8 minut.

Następnie urządzenie włącza się ponownie i budzi jeszcze raz. Proces ten można powtarzać wielokrotnie.

Pozostałe funkcje

Włączanie podświetlenia wyświetlacza

-Nacisnąć przycisk SNZ/LIGHT, aby włączyć podświetlenie wyświetlacza na ok. 5 sekund.

Przełączanie między °C i °F

-Nacisnąć w trybie standardowym 1x krótko, aby zmienić jednostkę temperatury.

Przełączanie pomiędzy formatem 12- i 24- godzinnym

-Nacisnąć w trybie standardowym 1x krótko, aby przełączyć się pomiędzy formatem 12- i 24-godzinnym. W przypadku formatu 12-godzinnego godziny popołudniowe będą oznaczone symbolem „PM”.

Czyszczenie

-W razie potrzeby przetrzeć stację bazową i czujnik zewnętrzny lekko zwilżoną miękką ściereczką.

Usterka/środek zaradczy

Usterka Możliwa przyczyna
Brak odbioru sygnału godziny DCF77.	▪ Sprawdzić wybrane miejsce ustawienia.▪ Ewentualnie uruchomić ręcznie odbiór radiowy.▪ Ustawić ręcznie godzinę.
Informacja o temperaturze czujnika jest za wysoka.	▪ Sprawdzić, czy czujnik nie jest narażony na działanie bezpośredniego nasłonecznienia.
Na wyświetlaczu zamiast zmierzonych wartości temperatury lub wilgotności powietrza wyświetla się H.HH bądź LL.L.	▪ Wartości są większe lub niższe niż zakres pomiarowy.
Na wyświetlaczu miga wskazanie temperatury.	▪ Nastąpiła aktywacja alarmu temperaturowego, patrz rozdział „Alarm temperaturowy”.
Wskazanie jest nieczytelne, funkcja jest niejasna lub wartości są nieprawidłowe.	▪ Należy wyjąć na krótko baterie.
Stacja bazowa nie odbiera sygnałów czujnika radiowego.	• Upewnić się, że w pobliżu czujnika sygnału radiowego lub stacji bazowej nie ma elektrycznych źródeł zakłóceń.• Sprawdzić baterie w czujniku.• Przesunąć stację bazową bliżej czujnika lub odwrotnie.
Godzina jest błędna dokładnie o jedną, dwie, trzy itd. godziny.	• Prawdopodobnie ustawiono nieprawidłową strefę czasową. Dla większości krajów w Europie „00” jest poprawnym ustawieniem.

Dane techniczne

Stacja bazowa

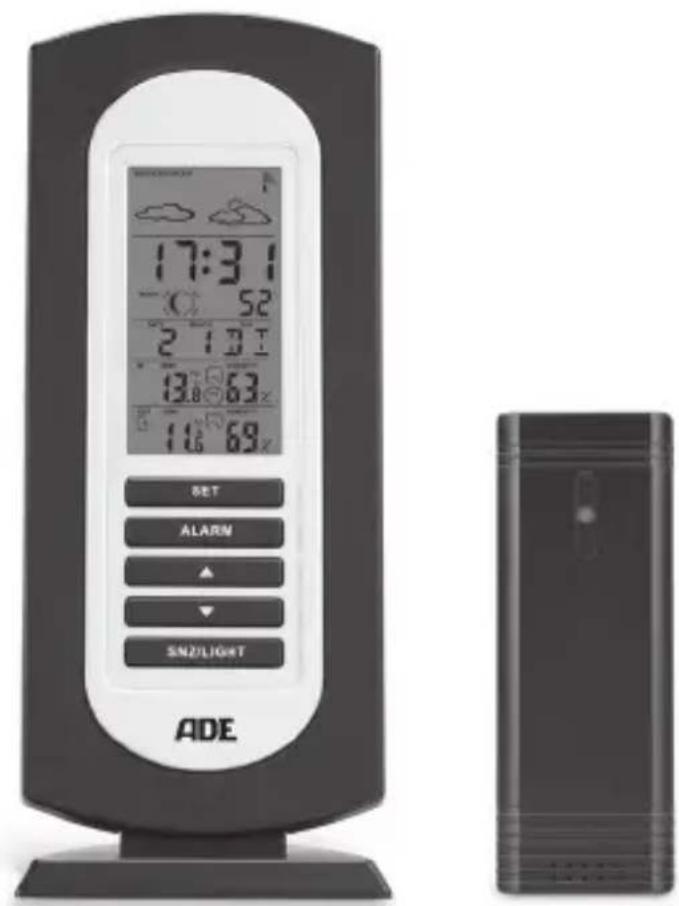

Model: Stacja pogodowa WS 1822

Moc wejściowa: 4,5 V ---

• Temperatura: 0°C - 50°C (32°F - 122°F)
• Wilgotność powietrza: 20% - 95%

Częstotliwość nadajnika: 433,92 MHz

Maks. moc nadawcza: + 10 dBm

Radiowy czujnik zewnętrzny

Baterie:

2x LR6 (AA) / 1,5 V

Zakres pomiarowy:

• Temperatura: -20°C - 60°C (-4°F - 140°F)
• Wilgotność powietrza: jak stacja bazowa

Zasięg: ok. 60 metrów (otwarta

przestrzeń)

22089 Hamburg, Niemcy

Nasze produkty są stale rozwijane i usprawniane. Z tego powodu zawsze możliwe są zmiany w wyglądzie i zmiany techniczne.

Deklaracja zgodności

Waagen-Schmitt GmbH oświadcza niniejszym, że stacja pogodowa WS 1822 jest zgodna z dyrektywami 2014/30/UE i 2011/65/UE.

Niniejsza deklaracja traci swoją ważność przy samowolnej zmianie wprowadzonej w urządzeniu bez uzgodnienia z producentem.

Hamburg, kwiecień 2018

Waagen-Schmitt GmbH

Gwarancja

Szanowni Państwo,

Firma Waagen-Schmitt GmbH udziela 2-letniej gwarancji od daty zakupu na bezpłatne usuwanie usterek spowodowanych błędami materiałowymi lub produkcyjnymi poprzez naprawę lub wymianę.

W przypadku korzystania z gwarancji prosimy o zwrócenie sprzedawcy artykułu wraz z dowodem zakupu (podając również powód reklamacji).

Utylizacja

Utylizacja opakowania

Opakowanie należy utylizować zgodnie z jego rodzajem. Tektura i karton powinny trafić do pojemnika na papier, folia do pojemnika na surowce wtórne.

Utylizacja produktu

Produkt należy utylizować zgodnie z przepisami obowiązującymi w danym kraju.

Urządzeń nie wolno wyrzucać razem ze zwykłymi odpadami domowymi

Po zakończeniu okresu użytkowania produkt należy przekazać do odpowiedniej utylizacji. Surowce wtórne znajdujące się w urządzeniu zostaną przekazane do recyklingu, co zmniejszy zanieczyszczenie środowiska. Zużyte urządzenie należy oddać do punktu zbiórki odpadów elektrycznych lub do punktu zbiórki surowców wtórnych.

Więcej informacji można uzyskać od lokalnego zakładu utylizacji lub administracji gminy.

Baterii i akumulatorów nie wolno wyrzucać razem z odpadami domowymi

Wszystkie baterie i akumulatory należy oddawać do punktu zbiórki w gminie, dzielnicy lub sklepie. W ten sposób baterie i akumulatory mogą trafić do ekologicznej utylizacji.
