Produkttyp	Funkwetterstation mit kabellosem Außensensor
Marke	ADE
Modell	WS 1822
Stromversorgung Basisstation	3 Batterien LR03 (AAA) / 1,5 V
Stromversorgung Außensensor	2 Batterien LR6 (AA) / 1,5 V
Anzeige	LCD-Bildschirm mit Beleuchtung
Wettervorhersage	Animiert: sonnig, leicht bewölkt, bewölkt, regnerisch
Messbereich Innentemperatur	0 °C bis 50 °C (32 °F bis 122 °F)
Messbereich Außentemperatur	-20 °C bis 60 °C (-4 °F bis 140 °F)
Messbereich Luftfeuchtigkeit	20 % bis 95 %
Temperaturtrend	Pfeil zeigt Anstieg, Stabilität oder Abfall über 1 Stunde an
Extremwertspeicher	Aufzeichnung der MAX/MIN-Werte über 24 Stunden
Temperaturalarm	Einstellbare Ober- und Untergrenzen, akustisches und optisches Signal
Uhr	Funkgesteuert DCF77, manuelle Einstellung möglich, 12/24-Stunden-Anzeige
Kalender	Ewiger Kalender mit Wochentag, Datum, Mondphase
Wecker	Mit Schlummerfunktion (8 Min.) und automatischer Wiederholung
Sensorreichweite	Ca. 60 m im freien Feld
Funkfrequenz	433,92 MHz
Maximale Anzahl Sensoren	Bis zu 3 (Kanäle 1, 2, 3)
Wohlfühlindex	Trocken, angenehm, sehr feucht je nach Temperatur und Luftfeuchtigkeit
Reinigung	Sauberes, leicht feuchtes Tuch
Sicherheit	Benutzung ab 8 Jahren unter Aufsicht möglich; Batterien außerhalb der Reichweite von Kindern aufbewahren
Garantie	2 Jahre ab Kaufdatum

Häufig gestellte Fragen - WS 1822 ADE

Wie stelle ich die Uhr manuell ein, wenn das DCF-Signal nicht empfangen wird?

Halten Sie die SET-Taste gedrückt, bis die Anzeige '00' blinkt. Verwenden Sie die Tasten ▲ und ▼, um die Zeitzone einzustellen (normalerweise '00' für Europa). Drücken Sie SET und fahren Sie fort, um Uhrzeit, Minuten, Jahr, Monat, Tag und Sprache einzustellen. Drücken Sie abschließend SET.

Wie wechsle ich die Batterien des Außensensors?

Entfernen Sie die Abdeckung des Batteriefachs, indem Sie auf den Pfeil drücken und die Abdeckung nach außen schieben. Legen Sie 2 Batterien LR6 (AA) / 1,5 V unter Beachtung der Polarität ein. Setzen Sie die Abdeckung wieder auf. Möglicherweise muss die TX-Taste gedrückt werden, um die Daten zu übertragen.

Was tun, wenn das Display H.HH oder LL.L anzeigt?

Diese Anzeigen bedeuten, dass die gemessene Temperatur oder Luftfeuchtigkeit außerhalb des Messbereichs liegt. Zum Beispiel bedeutet H.HH zu hoch und LL.L zu niedrig. Überprüfen Sie die Umgebungsbedingungen oder die Batterien.

Wie aktiviere oder deaktiviere ich die Weckerfunktion?

Drücken Sie die ALARM-Taste, um den Wecker ein- oder auszuschalten. Wenn das Weckersymbol im Display angezeigt wird, ist die Funktion aktiviert. Halten Sie ALARM gedrückt, bis die Ziffern blinken, um die Weckzeit einzustellen.

Wie stelle ich den Temperaturalarm ein?

Wählen Sie zuerst den gewünschten Sensor mit der CH-Taste aus. Halten Sie ALERT gedrückt, bis die obere Grenze blinkt. Stellen Sie sie mit ▲ / ▼ ein, drücken Sie ALERT, dann stellen Sie die untere Grenze ein. Drücken Sie erneut ALERT zur Bestätigung. Das Alarmsymbol wird angezeigt.

Wie zeige ich die aufgezeichneten Minimal- und Maximaltemperaturen an?

Drücken Sie die MEM-Taste einmal für die MAX-Werte, zweimal für die MIN-Werte und dreimal, um zur Normalanzeige zurückzukehren. Halten Sie MEM 3 Sekunden lang gedrückt, um die Werte zu löschen.

Wie füge ich einen zweiten Außensensor hinzu?

Stellen Sie die Station und den Sensor in der Nähe auf. Entfernen Sie die Abdeckung des Sensors und stellen Sie den Kanalwahlschalter auf 2 oder 3. Legen Sie die Batterien ein. Drücken Sie die TX-Taste, um die Daten zu übertragen. Verwenden Sie die CH-Taste an der Station, um den entsprechenden Kanal auszuwählen.

Warum ist die angezeigte Uhrzeit um mehrere Stunden verschoben?

Dies liegt wahrscheinlich an einer falschen Zeitzoneneinstellung. Für die meisten europäischen Länder muss die Zeitzone auf '00' eingestellt sein. Korrigieren Sie dies, indem Sie SET gedrückt halten und die Zeitzone anpassen.

Wie wechsle ich zwischen der Anzeige in Grad Celsius und Fahrenheit?

Drücken Sie im Standardmodus kurz die ▼-Taste (oder die entsprechende Taste je nach Modell), um zwischen °C und °F umzuschalten. Die Einheit ändert sich sofort auf dem Display.

Was tun, wenn die Basisstation kein Signal vom Außensensor empfängt?

Überprüfen Sie, ob die Batterien im Sensor korrekt eingelegt und ausreichend geladen sind. Stellen Sie sicher, dass keine Metallhindernisse oder elektronische Geräte (Fernseher, schnurloses Telefon) das Signal stören. Bringen Sie den Sensor näher an die Station. Drücken Sie die TX-Taste am Sensor, um die Übertragung zu erzwingen.

BEDIENUNGSANLEITUNG WS 1822 ADE

Wetterstation mit Funk-Außensor

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Mit dieser Wetterstation haben Sie unterschiedlichste Wetter- und Temperaturdaten immer im Blick. Die langjährige Erfahrung der Marke ADE stellt eine technisch hohen Standard und bewährte Qualität sicher.

Wir wünschen Ihnen viel Freude und Erfolg beim Überwachen und Einsehen der Wetterdaten.

Ihr ADE Team

Lieferumfang

• Wetterstation bestehen aus:
  -Basisstation
  -Funk-Außensor
• Batterien:
  -3 x LR03 (AAA) / 1,5 V für Basisstation
  -2 x LR6 (AAA) / 1,5 V für Funk-Außensor
• Bedienungsanleitung

IM_Web_WS1822_201806_V1

Inhaltsverzeichnis

Lieferumfang 2

Allgemeines....5

Bestimmungsgemäßer Gebrauch......6

Sicherheit ....6

Das bietet die Funkwetterstation....9

Basistation....10

Funk-Außensor.... 13

Inbetriebnahme.... 14

Außensor.... 14

Basisstation.... 15

Funkempfang starten 15

Checkliste bei fehlender Datenanzeige im Display 16

Uhrzeit und Datum manuell einstellen....17

Funkempfang manuell starten 18

Standort wählen.... 19

Weitere Funksensoren nutzen 21

Über den Zeitzeichensender DCF77 22

Display-Anzeige der Basistation 23

Wettervorhersage....23

Uhrzeit und Mondphasenanzeigen 24

Datumsanzeige 24

Temperatur, Temperatur trend und Luftfeuchtigkeit (Innen) 24

Temperatur, Temperatur trend und Luftfeuchtigkeit (Außen) 24

Temperaturtrend....25

Wohlfühlindikator 25

Gespeicherte Temperaturwerte 26

Temperaturalarm 26

Wecken....28

Weckzeit einstellen 28

Weckfunktion ein- und ausschalten 29

Weckalarm beenden....29

Sonstige Funktionen 29

Display-Beleuchtung einschalten 30

Zwischen °C und °F umschalten 30

Zwischen 12- und 24-Stunden-Format wechseln 30

Reinigen....30

Störung / Abhilfe 31

Technischen Daten 32

Konformitätserklärung 33

Garantie 34

Entsorgen....34

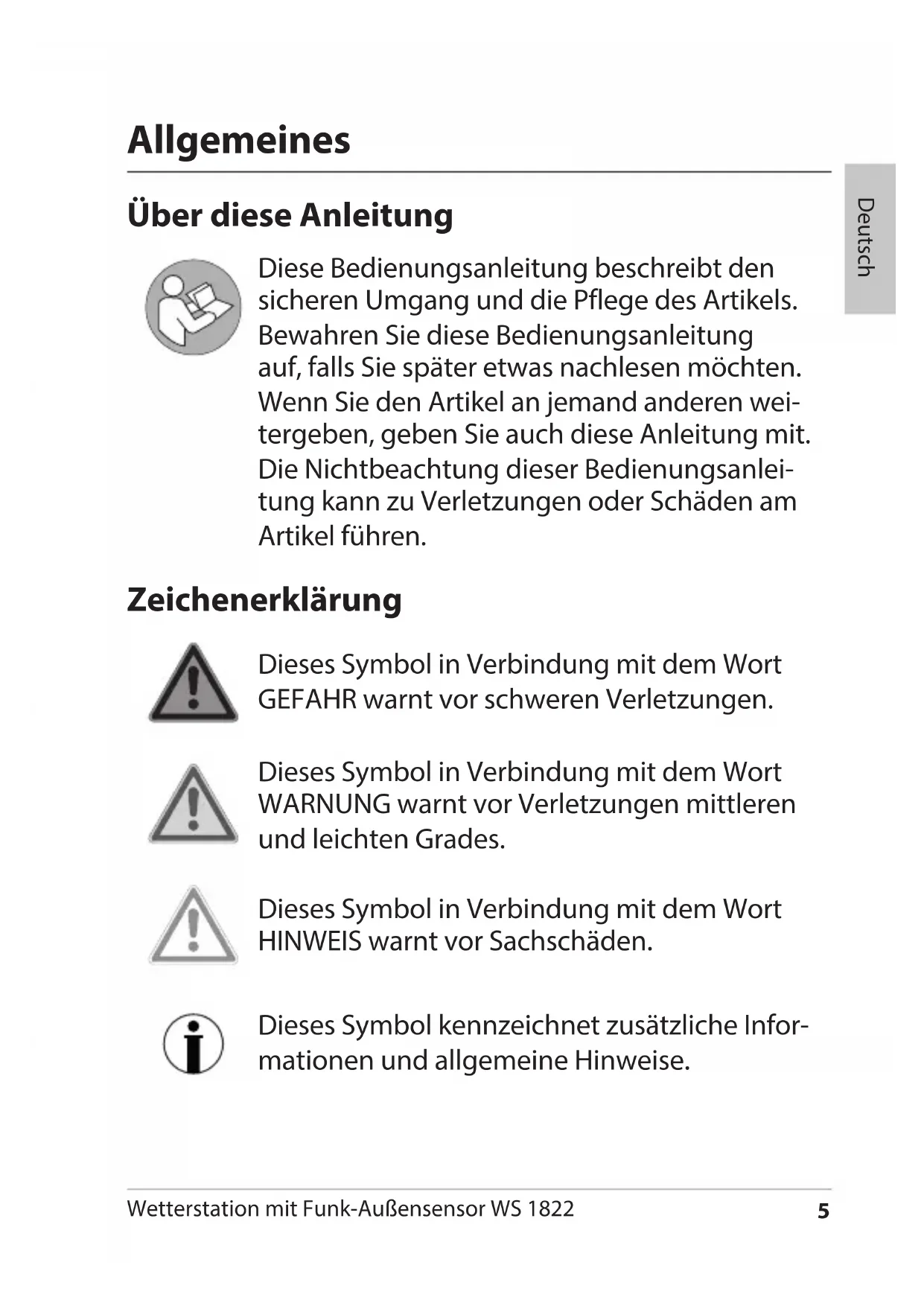

Über diese Anleitung

Diese Bedienungsanleitung beschreibt den sicheren Umgang und die Pflege des Artikels. Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Anleitung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Artikel führen.

Zeichenerklärung

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNUNG warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.

Bestimmungsgemäßer Gebrauch

• Die Wetterstation - bestehend aus Basisstation und Funk-Außensensor - zeigt unterschiedliche Wetterdaten (Luftdruck, Temperatur etc.) aus der näheren Umgebung an. Aus den gemessenen Wetterdaten ermittelt die Wetterstation eine Wettervorhersage.
• Die Wetterstation zeigt außerdem Datum, Uhrzeit und Mondphasen an und verfügt zusätzlich über eine Weckfunktion.
• Für die gewerbliche Nutzung in der Wettervorhersage oder in der Wetterdaten-Messung ist die Wetterstation ungeeignet.

Sicherheit

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Artikel spielen.
• Reinigung und Benutzerwartung dürfen

nicht von Kindern vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.

- Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Gerät und Batterien deshalb für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

Gefahr für Kinder

- Halten Sie Kinder von Verpackungsmaterial und den zum Lieferumfang gehörenden Kleinteilen fern. Bei Verschlucken besteht Erstickungsgefahr.

GEFAHR von Brand/Verbrennung und/oder Explosion

• Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Ersetzen Sie Batterien nur durch denselben oder einen gleichwertigen Batterietyp. Beachten Sie die „Technischen Daten“.
• Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden. Ansonsten besteht erhöhte Explosions- und Auslaufgefahr, außerdem können Gase entweichen!
• Vermeiden Sie Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleimhäuten. Bei Kontakt spülen Sie die betroffenen Stellen sofort mit reichlich klarem

Wasser aus und suchen Sie umgehend einen Arzt auf.

HINWEIS vor Sachschäden

- Schützen Sie Basisstation und Außensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.

- Schützen Sie die Basisstation vor Feuchtigkeit. Stellen Sie die Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf.

- Der Funksensor ist gegen Feuchtigkeit geschützt, muss aber vor direkter Nässeeinwirkung, z. B. Regen, geschützt werden.

- Nehmen Sie die Batterien aus Basisstation und Außen-sensor heraus, wenn diese verbraucht sind oder wenn Sie die Wetterstation länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.

- Setzen Sie Batterien keinen extremen Bedingungen aus, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr!

- Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen.

- Tauschen Sie immer alle Batterien in der Basisstation oder im Außensor gleichzeitig aus.

- Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander.

• Nehmen Sie keine Veränderungen an dem Gerät vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen und beachten Sie die Garantiebedingungen.
• Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o. ä., um die Wetterstation zu reinigen. Hierbei könnten die Oberflächen zerkratzen.

Das bietet die Funkwetterstation

■ Animierte Wettervorhersage
- Innen- und Außentemperaturanzeige
- Innen- und Außenhygrometer
- Trendanzeigen und Memory-Funktion (MIN/MAX) für Temperatur und Luftfeuchtigkeit
- Alarm bei zu hoher/zu niedriger Außentemperatur mit programmierbare Ober- und Untergrenze
Komfortzonen-Indikator (Raum- und Außenklima)
- Mondphasen-Anzeige
- Funkuhr (DCF Zeitsignal) mit manueller Zeiteinstellung sowie Wecker und Schlummerfunktion
- Ewiger Kalender mit Datum- und Tagesanzeige
- Sprühwassergeschützter Funk-Außensor zum Hängen und Stellen

1 Display mit diversen Anzeigen
2 Taste SET:

• Einstellmodus aktivieren
• vorgenommene Einstellung aktivieren

3 Taste ALARM:

• Weckzeit einstellen
• Weckfunktion aktivieren/deaktivieren

4 Taste

• Werte einstellen (erhöhen)
• Umschalten zwischen 12- und 24-Stundenanzeige

5 Taste

• Werte einstellen (verringern)
• Umschalten zwischen Grad Celsius und Grad Fahrenheit
• Empfang zum Zeitzeichensender DCF77 manuell starten oder unterbrechen

6 Taste SNZ/LIGHT:

• Displaybeleuchtung ausschalten
• Weckwiederholfunktion aktivieren

7 Standfuß

8 Taste ALERT:

- Temperaturgrenzen einstellen

9 Taste CH:

- Temperaturwerte eines weiteren Außensensors abrufen (wenn vorhanden)

10 Batteriefach für 3x LR03 (AAA), 1,5 V

11 Batteriefachdeckel

12 Taste MEM:

- Gespeicherte Temperaturwerte aufrufen

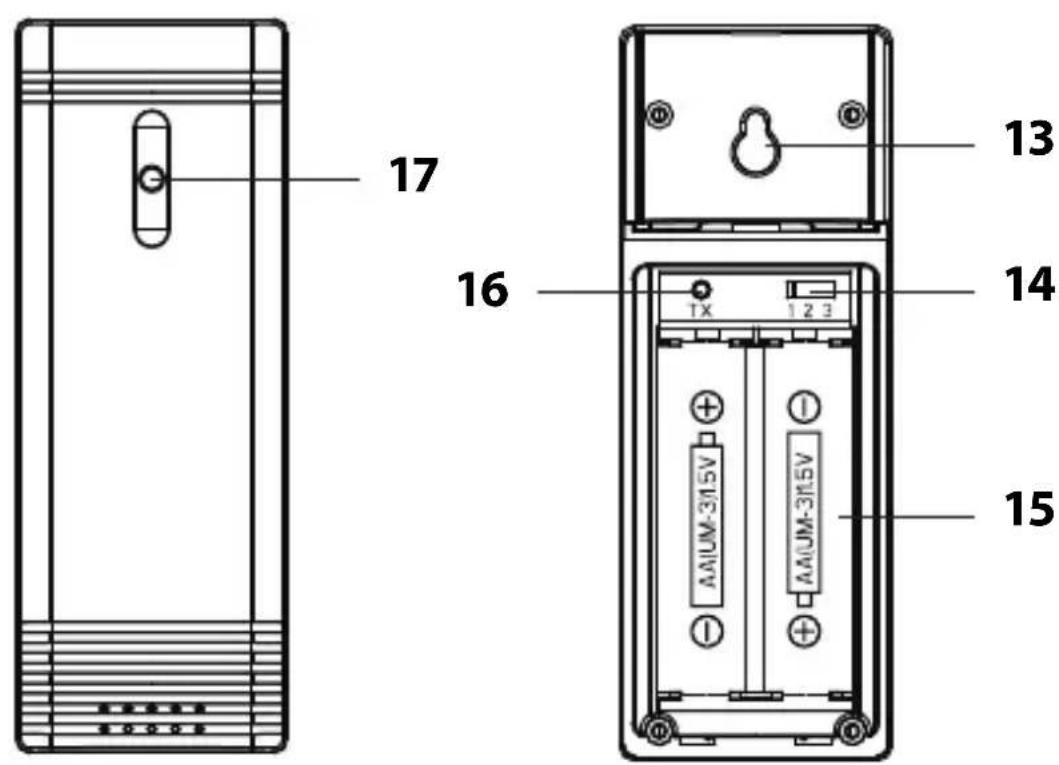

13 Aufhänge-Öse
14 Kanalwechsel-Schalter 1 2 3 für Datenübertragung
15 Batteriefach für 2x LR6 (AA), 1,5 V
16 Taste TX für manuelle Datenübertragung
17 LED-Leuchte (leuchtet nur bei Datenübertragung)

• Gehen Sie in der aufgeführten Reihenfolge vor und legen Sie zuerst die Batterien in den Funksensor. Nur so kann die Wetterstation einwandfrei funktionieren.
• Verwenden Sie keine Akkus, da diese eine zu geringe Spannung haben (nur 1,2 V statt 1,5 V). Das beeinflusst unter anderem die Messgenauigkeit.
• Verwenden Sie möglichst Alkaline-Batterien statt Zinkkohle-Batterien. Alkaline-Batterien halten länger, besonders bei niedrigen Außentemperaturen.

Außensor

1. Entfernen Sie die Batteriefach-Abdeckung auf der Rückseite des Außensensors, indem Sie mit etwas Kraft auf den aufgedruckten Pfeil drücken. Schieben Sie die Batteriefach-Abdeckung in Pfeilrichtung weg vom Außensensor.
2. Legen Sie 2 Batterien des Typs LR6 (AA) / 1,5 V so ein, wie auf dem Boden des Batteriefachs abgebildet. Beachten Sie die richtige Polarität der Batterien (+/-).
3. Schieben Sie die Batteriefach-Abdeckung wieder in den Außensor.

Basisstation

1. Drücken Sie die Verschlusslasche etwas nach unten und nehmen Sie die Batteriefach-Abdeckung ab.
2. Legen Sie 3 Batterien des Typs LR03 (AAA) / 1,5 V so ein, wie auf dem Boden des Batteriefachs abgebildet. Achten Sie auf die richtige Polarität (+/-).
3. Setzen Sie die Batteriefach-Abdeckung wieder auf und klappen Sie sie zu.
4. Warten Sie ca. 30 Minuten. Diese Zeit benötigt die Basisstation, um alle Wetterdaten zu sammeln und Funksignale vom Zeitzeichensender zu erhalten.

Funkempfang starten

Wenn die Basisstation mit Strom versorgt wird, werden für einen kurzen Moment sämtliche Anzeigen im Display eingeblendet. Außerdem wird das Display kurz beleuchtet und ein Piepton ertönt.

Danach schaltet das Gerät auf Empfang, wobei die Funkwellen-Anzahl die Qualität des Empfangs anzeigt: Je mehr Funkwellen im Display angezeigt werden, desto besser ist der Empfang.

Während des Funkempfangs zum Zeitzeichensenders sind die Tasten deaktiviert (außer ▼).

Sobald die Signale vom Zeitzeichensender und Funk-Außensor in ausreichender Stärke empfangen wurden, werden im Display die jeweiligen Daten dauerhaft angezeigt.

Zeitzeichen-Sender: •	Uhrzeit und Datum• Funkturm-Symbol
Funk-Außensor: •	Außen-Temperatur• Luftfeuchtigkeit
Basisstation: • Innen-	Temperatur• Luftfeuchtigkeit

Die Wetterstation schaltet ab sofort mehrmals in jeder Nacht automatisch auf Empfang. Dabei wird die angezeigte Zeit mit der vom Zeitzeichen-Sender empfangenen verglichen und ggf. korrigiert.

Wurde kein ausreichend starkes Signal empfangen, bricht die Basisstation nach einigen Minuten den Empfangsvorgang ab und das Funkturm-Symbol erlöscht. Der Empfangsvorgang wird zu einem späteren Zeitpunkt neu gestartet.

Die Uhrzeit läuft in diesem Fall (ausgehend von der Startzeit „00:00“) normal weiter.

Die Daten vom Funk-Außensensor werden fortlaufend 1x pro Minute übertragen.

Checkliste bei fehlender Datenanzeige im Display

Keine Datenanzeige vom Zeitzeichensender

1. Prüfen Sie, ob der Standort der Basisstation geeignet ist, siehe „Standort wählen“.

2. Starten Sie Empfangsvorgang nochmals manuell, siehe „Funkempfang manuell starten“.

3. Warten Sie ab, bis die Basisstation zu einem späteren Zeitpunkt automatisch wieder auf Empfang schaltet. In den Nachtstunden ist der Empfang meistens besser.

4. Nehmen Sie die Einstellungen manuell vor, wenn an Ihrem Standort der Empfang nicht möglich ist, siehe „Uhrzeit und Datum manuell einstellen“.

Keine Datenanzeige vom Funk-Außensor

1. Prüfen Sie, ob Sie die Batterien richtig herum ein-gelegt haben.

2. Prüfen Sie, ob der Standort des Funk-Außensensors geeignet ist, siehe „Standort wählen“.

Uhrzeit und Datum manuell einstellen

Wenn zwischen zwei Tastendrücken mehr als ca. 8 Sekunden liegen, wird der Einstellvorgang automatisch beendet und Sie müssen ihn wiederholen.

1. Halten Sie die Taste SET gedrückt, bis im Display „00“ blinkt.

2. Wählen Sie mit den Tasten ▲ / ▼ie Zeitzone aus, in der Sie sich befinden (für die meisten Länder in Europa ist „00“ die richtige Einstellung).

3. Drücken Sie SET.

4. Gehen Sie weiter vor, wie vorstehend beschrieben:

-Drücken Sie die Taste ▲ / , am den gewünschten Wert einzustellen.

- Drücken Sie jeweils SET, um die gemachte Einstellung zu speichern.

1. Führen Sie nachfolgend folgende Einstellungen durch:

-Stundenzeit

-Minutenzeit

-Jahr

-Monat

-Tag

-Sprache (bezieht sich ausschließlich auf die Anzeige des Wochentagskürzels)

1. Drücken Sie abschließend SET, um den Vorgang zu beenden.

Funkempfang manuell starten

Wird das nebenstehende Funksignal-Symbol nicht mehr angezeigt, werden die Funksignale des Zeitzeichen-Senders nicht mehr empfangen. Die Uhrzeit-Anzeige läuft dennoch präzise weiter.

-Halten Sie die Taste ▼ gedrückt, bis das Funksignal-Symbol wieder angezeigt wird. Dadurch wird der Funkempfang manuell gestartet.

Beachten Sie:

- War der Empfang nicht erfolgreich, wird das Empfangs-Symbol nach einigen Minuten ausgeblendet

und die Uhrzeit im Display läuft normal weiter.

- Bei erfolgreichem Empfang stellt sich die Basisstation auf die Uhrzeit des Zeitzeichen-Senders ein. Haben Sie bereits manuelle Zeit- und Datumseinstellungen vorgenommen, werden diese automatisch angepasst.

Standort wählen

HINWEIS vor Sachschaden

• Schützen Sie Basisstation und Funksensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.
• Schützen Sie die Basisstation vor Feuchtigkeit. Stellen Sie die Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf. Der Funksensor ist gegen Feuchtigkeit geschützt, muss aber vor direkter Nässeeinwirkung, z. B. Regen, geschützt werden.

Funkempfang zwischen Basisstation und Funk-Außensor

• Der maximale Abstand zwischen Basisstation und Funksensor darf 60 Meter betragen. Diese Reichweite ist aber nur bei „direktem Sichtkontakt“ möglich.
• Abschirmende Baumaterialien wie z. B. Stahlbeton reduzieren oder verhindern den Funkempfang zwischen Basisstation und Außensor.

• Geräte wie Fernseher, schnurlose Telefone, Computer und Leuchtstoffröhren können den Funkempfang ebenfalls stören.

• Stellen Sie Basisstation und Außensensor nicht direkt auf den Boden. Dies schränkt die Reichweite ein.

• Bei niedrigen Temperaturen im Winter kann die Leistung der Außensor-Batterien deutlich abfallen. Dies vermindert die Sendereichweite.

Funkempfang zwischen Basisstation und Zeitzeichensender

- Halten Sie Abstand zu Fernsehgeräten, Computern und Monitoren. Auch Basisstationen von schnurlosen Telefonen sollten sich nicht in unmittelbarer Nähe der Wetterstation befinden.

- Während der Nachtstunden ist der Empfang meistens besser. Falls die Basisstation tagsüber keinen Empfang hatte, kann es gut sein, dass das Signal in den Nachtstunden sofort und in voller Stärke empfangen wird.

- Abhängig von Ihrem Standort kann es im seltenen Einzelfall vorkommen, dass die Basisstation Signale von einem anderen Zeitzeichen-Sender empfängt oder sogar abwechselnd von zwei Zeitzeichen-Sendern. Das ist kein Gerätefehler. Wechseln Sie in diesem Fall den Standort der Basisstation.

- Das Wetter, z. B. ein starkes Gewitter, kann Empfangsstörungen verursachen.

- Es kann gelegentlich zu kurzzeitigen Abschaltungen des Senders kommen, z. B. wegen Wartungsarbeiten.

Geräte aufstellen

Die Basisstation verfügt über einen Standfuß.

-Stellen Sie die Basisstation möglichst in Fensternähe auf. Dort ist der Empfang in der Regel am besten.

Der Funk-Außensensor verfügt auf der Rückseite über eine Aufhänge-Öse.

- Stellen Sie oder hängen Sie den Außensensor an einen Platz, wo er vor direkten Witterungseinflüssen (Regen, Sonne, Wind etc.) geschützt ist. Geeignete Standorte sind z. B. unter einem Vordach oder in einem Carport.

Weitere Funksensoren nutzen

Die Basisstation wird mit einem Funksensor ausgeliefert. Sie können sie jedoch mit bis zu drei Außensensoren betreiben. Für mehr Informationen oder eine kosten-pflichtige Bestellung wenden Sie sich bitte an folgende E-Mail-Adresse: [e-mail].

• Die Außensensoren können sich später in verschiedenen Räumen oder im Freien befinden.
• Jedem Sensor muss eine eigene Nummer (= Nr. des Übertragungskanals) zugewiesen werden.

Vorgehensweise:

1. Platzieren Sie Basisstation und Außensensoren dicht beieinander.
2. Entfernen Sie die Batteriefach-Abdeckung auf der Rückseite der Außensensoren.
3. Stellen Sie mit den Schaltern für jeden Außensor einen eigenen Kanal ein. Der zum Lieferumfang gehörende Sensor nutzt standardmäßig Kanal 1, wählen Sie also für den zweiten Sensor Kanal 2 und den dritten Sensor Kanal 3.

4. Legen Sie zwei Batterien des auf dem Boden angezeigten Batterietyps ein.
   Beachten Sie die richtige Polarität (+/-).

5. Setzen Sie die Batteriefach-Abdeckung wieder auf.

6. Wählen Sie mit der Taste CH den entsprechenden Außensor aus (1, 2 oder 3), um dessen Daten angezeigt zu bekommen.

1. Wählen Sie mit der Taste CH den entsprechenden Außensor aus (1, 2 oder 3), um dessen Daten angezeigt zu bekommen.

Wenn die Kanalnummer nach dem Einlegen der Batterien nicht angezeigt wird, drücken Sie beim jeweiligen Funksensor die Taste TX. Dadurch werden die Wetterdaten direkt an die Basisstation übermittelt.

Anschließend können Sie den neuen Funk-Außensor an seinem eigentlichen Aufstellort aufstellen.

Über den Zeitzeichensender DCF77

Die in der Wetterstation integrierte Funkuhr erhält ihre Funksignale vom Zeitzeichensender DCF77. Dieser strahlt auf seiner Langwellenfrequenz von 77,5 kHz die genaue und offizielle Uhrzeit der Bundesrepublik Deutschland aus.

Der Sender steht in Mainflingen bei Frankfurt am Main und versorgt mit seiner Reichweite von bis zu 2000 km die meisten funkgesteuerten Uhren West-Europas mit den erforderlichen Funksignalen.

Sobald die Basisstation mit Strom versorgt wird, schaltet sie auf Empfang und sucht das Signal vom Sender DCF77. Wurde das Zeitsignal in ausreichender Stärke empfangen, werden im Display Datum und Uhrzeit angezeigt.

Die Basisstation schaltet sich mehrmals täglich ein und synchronisiert die Uhrzeit mit dem Funksignal vom Sender DCF77. Im Falle eines Nicht-Empfangs, z. B. bei einem starken Gewitter, läuft das Gerät präzise weiter und schaltet dann zur nächsten vorgesehenen Zeit wieder automatisch auf Empfang.

Display-Anzeige der Basistation

Wettervorhersage

Nach der Inbetriebnahme können die Angaben zur Wettervorhersage etwa 12 Stunden noch nicht genutzt werden, da die Wetterstation diese Zeit benötigt, um die Wetterdaten zu sammeln und auszuwerten.

Die Wettervorhersage ergibt sich aus den gesammelten Daten und den dabei gemessenen Luftdruckänderungen.

Die Vorhersage bezieht sich auf das Gebiet um die Wetterstation mit einem Radius von etwa 30 bis 50 km für einen Zeitraum der nächsten 12 bis 24 Stunden.

Die Genauigkeit der Wettervorhersage liegt dabei etwa bei 75 %. Es gibt vier verschiedene Anzeigen:

• sonnig
• leicht bewölkt
• wolkig
• regnerisch

Wird zusätzlich noch ein S angezeigt, gilt aktuell die Sommerzeit.

Uhrzeit und Mondphasenanzeigen

• Uhrzeitanzeige im 12- oder 24-Stunden-Format
• aktuelle Mondphase

Datumsanzeige

• Tag und Monat
• Wochentagskürzel in der eingestellen Sprache

Temperatur, Temperatur trend und Luftfeuchtigkeit (Innen)

• Temperaturtrend
  Wohlfühlindikator

- aktuell gemessene Temperatur und Luftfeuchtigkeit

Temperatur, Temperaturtrend und Luftfeuchtigkeit (Außen)

- aktuell gemessene Temperatur und Luftfeuchtigkeit

Wohlfühlindikator
- Anzeige des Übertragungskanals.

- Drücken Sie die Taste CH, um die Werte eines anderen Außensensors angezeigt zu bekommen.

Temperaturtrend

Der Temperaturtrend wird durch Pfeile angezeigt:

Die Temperatur ist in der letzten Stunde um 1 °C gestiegen.

Die Temperatur ist in der letzten Stunde konstant geblieben.

Die Temperatur ist in der letzten Stunde um 1 °C gefallen.

Wohlfühlindikator

Der Wohlfühlindikator setzt sich aus der Temperatur (T) und der Luftfeuchtigkeit (L) zusammen und wird für Innen und Außen separat angezeigt.

Trockenheit

T: beliebiger Wert

L: unter 40%

Angenehm

T: zwischen 20-28 °C

L: zwischen 40-70%

Hohe Luftfeuchtigkeit

T: beliebiger Wert

L: über 70%

keine

Anzeige

T: Außerhalb von 20-28 °C

L: zwischen 40-70%

Gespeicherte Temperaturwerte

Mit der Taste MEM erhalten Sie die höchsten und gerings- ten Werte der letzten 24 Stunden in Bezug auf Temperatur und Luftfeuchtigkeit angezeigt.

1x drücken: MAX-Werte werden angezeigt
2x drücken: MIN-Werte werden angezeigt
3x drücken: normale Display-Anzeige

Um die gespeicherten Werte zu löschen:

- Halten Sie die Taste MEM ca. 3 Sekunden gedrückt, bis die angezeigten Werte gelöscht sind.

Temperaturalarm

Allgemeines

• Mit dem Températuralarm können Sie einen Temperaturbereich überwachen. Werden die obere oder die untere Temperaturgrenze über- bzw. unterschritten, werden Sie optisch und akustisch gewarnt.
• Die Temperaturgrenzen können Sie selber einstellen. Standardeinstellung: -50 bis 70 °C.
• Wenn Sie mehrere Funk-Außensensoren im Einsatz haben, können Sie für jeden Außensensor einen individuellen Temperaturbereich einstellen.

Temperaturbereich einstellen

1. Nur wenn Sie mehrere Funk-Außensensoren mit der Basisstation verbunden haben: Wählen Sie mit der Taste den gewünschten Sensor aus (Kanalanzeige beachten).
2. Halten Sie die Taste ALERT gedrückt, bis im Display der Oberwert blinkt.
3. Stellen Sie mit den Tasten ▲ / ▼ die obere Temperaturgrenze ein.
4. Drücken Sie ALERT, um die Eingabe zu speichern.
5. Stellen Sie mit den Tasten ▲ / ▼ie untere Temperaturgrenze ein.
6. Drücken Sie abschließend ALERT.

Der Vorgang ist abgeschlossen und der Temperaturalarm ist aktiv. Sie erkennen das am links gezeigten Symbol, das im Display im unteren Bereich angezeigt wird.

Temperaturalarm deaktivieren/aktivieren

- Drücken Sie 1x kurz ALERT, um den Temperaturalarm zu deaktivieren bzw. zu aktivieren.

Beim Erreichen des Temperaturbereiches ertönen Warntöne und Symbol und Temperaturanzeige blinken.

• zuerst 3 Warntöne
• danach 5 Warntöne jede Minute

Temperaturalarm stoppen

• Der Alarm bleibt so lange aktiv wie die Voraussetzungen für den Températuralarm vorliegen.
• Drücken Sie eine beliebige Taste (außer ALERT), um den Alarm stumm zu schalten. Das Symbol für den Températuralarm blinkt weiter.
• Drücken Sie ALERT, um den Températuralarm ganz zu beenden.

Wecken

Weckzeit einstellen

• Wenn zwischen zwei Tastendrücken mehr als ca. 8 Sekunden liegen, wird der Einstellvorgang automatisch beendet und Sie müssen ihn wiederholen.

• Wenn Sie oder Gedrückt halten, erfolgt der Vorlauf der angezeigten Werte schneller.

• Halten Sie ALARM einige Sekunden gedrückt, bis die Weckstunden-Anzeige blinkt. Im Display wird AL angezeigt.

• Stellen Sie mit den Tasten ▲ oder ▼ie gewünschte Weckstunde ein.

• Drücken Sie ALARM. Im Display blinkt die Minutenanzeige für die Weckzeit.

• Stellen Sie mit den Tasten ▲ oder ▼ie gewünschte Weckminute ein.

• Drücken Sie abschließend ALARM, um die Einstellungen zu speichern.

Weckfunktion ein- und ausschalten

- Stellen Sie mit der Taste ALARM die Weckfunktion ein und aus. Sobald das Wecksymbol angezeigt wird, ist Weckfunktion aktiviert.

Weckalarm beenden

Zur eingestellten Zeit werden Sie von einem Wecksignal geweckt, wobei das Signal mit zunehmender Weckdauer immer intensiver wird.

Weckalarm ganz ausschalten

-Drücken Sie eine beliebige Taste der Basisstation (außer SNZ/LIGHT), um den Alarm zu beenden.

Autostopp-Funktion

Wenn Sie keine Taste drücken, schaltet sich der Alarm nach 2 Minuten automatisch aus. Nach 24 Stunden wird der Alarm erneut ausgelöst.

Weckwiederholung (Snooze-Funktion)

- Drücken Sie 1x die Taste SNZ/LIGHT, wenn das Wecksignal ertönt.

Im Display blinken und z z

Das Wecksignal verstummt für ca. 8 Minuten. Danach schaltet sich das Gerät wieder ein und weckt Sie erneut. Dieser Vorgang kann mehrfach wiederholt werden.

Display-Beleuchtung einschalten

- Drücken Sie die Taste SNZ/LIGHT, um die Display-Beleuchtung der Basisstation für ca. 5 Sekunden einzuschalten.

Zwischen °C und °F umschalten

-Drücken Sie im Standardmodus 1x kurz, um die Maßeinheit für die Temperatur zu wechseln.

Zwischen 12- und 24-Stunden-Format wechseln

-Drücken Sie im Standardmodus 1x kurz zum zwischen dem 12- und dem 24-Stunden-Format zu wechseln. Beim 12-Stunden-Format werden Nachmittagsstunden mit "PM" gekennzeichnet.

Reinigen

-Wischen Sie Basisstation und Außensensor bei Bedarf mit einem leicht angefeuchteten Tuch sauber.

Störung/Abhilfe

Störung Mögliche Ursache
Das DCF77-Signal für die Uhrzeit kann nicht empfangen werden.	Prüfen Sie den gewählten Standort.Starten Sie den Funkempfang ggf. manuell.Stellen Sie die Uhrzeit manuell ein.
Die Temperaturangabe des Sensors erscheint zu hoch.	Prüfen Sie, ob der Sensor direkter Sonnenstrahlung ausgesetzt ist.
Im Display wird statt ge-messenen Werten für Temperatur bzw. Luft-feuchtigkeit H.HH bzw. LL.L angezeigt.	Die Werte liegen ober-bzw. unterhalb des Messbereichs.
Im Display blinkt die Tem-peraturanzeige.	Der Tempertaturalarm hat ausgelöst, siehe Kapitel "Temperaturalarm".
Die Anzeige ist unleserlich, die Funktion ist unklar oder die Werte sind offensicht-lich falsch.	Nehmen Sie die Batterien für einige Momente heraus.
Die Basisstation empfängt keine Signale des Funk-sensors.	• Stellen Sie sicher, dass sich keine elektrischen Störquellen in der Nähe des Funksensors oder der Basisstation befinden.• Prüfen Sie die Batterien im Sensor.• Bewegen Sie die Basis-station näher zum Sensor oder umgekehrt.
Die Uhrzeit weicht genau um eine, zwei, drei etc. Stunden ab.	• Wahrscheinlich haben Sie eine falsche Zeit-zone eingestellt. Für die meisten Länder in Europa ist „00“ die richtige Einstellung.

Technischen Daten

Basisstation

Modell: Wetterstation WS 1822

Eingang: 4,5 V

Batterien: 3x LR03 (AAA) / 1,5 V

Messbereich

- Temperatur: 0 °C - 50 °C (32 °F - 122 °F)

- Luftfeuchtigkeit: 20% - 95%

Sendefrequenz: 433,92 MHz

Max. Sendeleistung: + 10 dBm

Funk-Außensor

Batterien: 2x LR6 (AA) / 1,5 V

Messbereich:

- Temperatur: -20 °C - 60 °C (-4 °F - 140 °F)

- Luftfeuchtigkeit: wie Basisstation

Reichweite: ca. 60 Meter (offenes Gelände)

Inverkehrbringer: Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Unsere Produkte werden ständig weiterentwickelt und verbessert. Aus diesem Grund sind Design- und technische Änderungen jederzeit möglich.

Konformitätserklärung

Hiermit erklärt die Waagen-Schmitt GmbH, dass die Wetterstation WS 1822 den Richtlinien 2014/30/EU und 2011/65/EU entspricht.

Die Erklärung verliert ihre Gültigkeit, falls an dem Gerät eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Hamburg, April 2018

Waagen-Schmitt GmbH

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

die Firma Waagen-Schmitt GmbH garantiert für 2 Jahre ab Kaufdatum die kostenfreie Behebung von Mängeln aufgrund von Material- oder Fabrikationsfehlern durch Reparatur oder Austausch.

Bitte geben Sie den Artikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an Ihren Händler zurück.

Entsorgen

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein.

Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Artikel entsorgen

Entsorgen Sie den Artikel entsprechend der Vorschriften, die in Ihrem Land gelten.

Geräte dürfen nicht im normalen Hausmüll entsorgt werden

Am Ende seiner Lebensdauer ist der Artikel einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll

Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadt-teils oder im Handel abgegeben werden. Dadurch können Batterien und Akkus einer umweltschonenden Entsorgung zugeführt werden.

Dear Customer!

- aktuell gemessene Temperatur und Luftfeuchtigkeit

Baterie: 3x LR03 (AAA)/1,5 V

Zakres pomiarowy:

Dystrybutor: Waagen-Schmitt GmbH

Hammer Steindamm 27-29
