INSTRUKCJA OBSŁUGI VSQ4G1400 SIEMENS

pl Instrukcja obsługi

Instrukcję użytkowania należy zachować. W przypadku przekazania odkurzacza innej osobie należy dołączyć instrukcję obsługi.

Użytkowanie zgodne z przeznaczeniem

Odkurzacz przeznaczony jest do użytku w gospodarstwie domowym i nie nadaje się do celów przemysłowych. Odkurzacz należy użytkować wyłącznie zgodnie ze wskazówkami zawartymi w niniejszej instrukcji obsługi. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub nieprawidłowej obsługi.

Z tego względu należy koniecznie przestrzegać następujących zaleceń!

Odkurzacz można eksploatować wyłącznie z:

■ oryginalnymi częściami zamiennymi, oryginalnymi akcesoriami lub oryginalnym wyposażeniem dodatkowym

Aby uniknąć uszkodzeń urządzenia lub skaleczeń, odkurzacza nie należy używać do:

■ odkurzania ludzi i zwierząt,
■ zasysania:

• mikroorganizmów (np. much, pajaków itp.),
• substancji szkodliwych dla zdrowia, o ostrych krawędziach, gorących lub żarzących się,
• substancji wilgotnych lub płynnych,
• łatwopalnych lub wybuchowych materiałów i gazów,
• popiołu, sadzy z pieców kaflowych i instalacji centralnego ogrzewania,
• pyłu tonerowego z drukarek i kopiarek.

Wskazówki dotyczące bezpieczeństwa

Odkurzacz spełnia wymogi techniki oraz przepisy bezpieczeństwa.

■ Urządzenie mogą obsługiwać dzieci w wieku powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia i/lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa.
■ Dzieci nie mogą bawić się urządzeniem.

■ Czyszczenie i czynności konserwacyjne nie mogą być wykonywane przez dzieci bez nadzoru dorosłych.
■ Opakowania foliowe należy przechowywać w miejscu niedostępnym dla małych dzieci lub wyrzucić. => Istnieje niebezpieczeństwo uduszenia!

Odpowiednie użytkowanie

■ Odkurzacz należy podłączać i uruchamiać wyłącznie zgodnie z informacjami zawartymi na tabliczce znamionowej.
- Nigdy nie odkurzać bez worka lub pojemnika na pył, filtra zabezpieczającego silnik oraz filtra wylotu powietrza.

=> Może to spowodować uszkodzenie urządzenia!

■ Nie odkurzać szczotką ani rurą w pobliżu głowy.
=> Istnieje niebezpieczeństwo obrażeń ciała!
■ Podczas odkurzania schodów urządzenie musi znajdować się niżej niż użytkownik.
■ Nie używać przewodu zasilającego ani węża do przenoszenia/transportowania odkurzacza.
■ Jeśli przewód zasilający urządzenia zostanie uszkodzony, musi zostać wymieniony przez producenta lub serwis producenta lub inną osobę z podobnymi kwalifikacjami, aby uniknąć zagrożeń.
■ W przypadku wielogodzinnej pracy w trybie ciągłym należy całkowicie wyciągnąć z odkurzacza przewód zasilający.
■ W celu odłączenia urządzenia od sieci ciągnąć za wtyczkę, a nie za przewód zasilający.
■ Przewodu zasilającego nie wolno prowadzić po ostrych krawędziach ani zaciskać.
■ Przed przystąpieniem do prac związanych z naprawą lub konser wacją odkurzacza należy wyciągnąć wtyczkę z gniazda sieciowego.
■ Nie włączać uszkodzonego odkurzacza. W przypadku zakłócenia w pracy urządzenia należy wyciągnąć wtyczkę z gniazda sieciowego.
■ W celu uniknięcia zagrożeń naprawy urządzenia oraz wymiana części w odkurzaczu mogą być wykonywa- ne wyłącznie przez autoryzowany serwis.
■ Odkurzacz należy chronić przed wpływem czynników atmosferycznych, wilgocią i źródłami ciepła.
■ Unikać kontaktu filtrów (worek filtrujący, filtr zabezpieczający silnik, filtr wylotu powietrza itp.) z materiałami łatwopalnymi oraz zawierającymi alkohol.
■ Odkurzacz nie nadaje się do stosowania na placach budowy.

=> Odsysanie gruzu budowlanego może prowadzić do uszkodzenia urządzenia.

■ Gdy odkurzacz nie jest używany, należy go wyłącając.
■ Zużyte urządzenia należy bezzwłocznie doprowadzać do stanu nieprzydatności, a następnie przekazać je do utylizacji zgodnie z obowiązującymi przepisami.

Uwaga

Gniazdo sieci energetycznej musi być zabezpieczone bezpiecznikiem o mocy co najmniej 16 A.

Jeżeli w momencie włączania urządzenia zadziała bezpiecznik, może to być spowodowane tym, że równocześnie inne urządzenia elektryczne o większej mocy przyłączeniowej podłączone są do tego same-go obwodu prądowego.

Zadziałania bezpiecznika można uniknąć, ustawiając najniższy stopień mocy przed włączeniem urządzenia i wybierając wyższy stopień dopiero po jego włączeniu.

Wskazówki dotyczące utylizacji

■ Opakowanie

Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i z tego względu nadaje się do odzysku surowców wtórnych. Niepotrzebne materiały opakowaniowe należy oddać do punktów zbiórki surowców wtórnych.

■ Stare urządzenia

Stare urządzenia często zawierają pełnowartościowe materiały. Z tego względu wystużone urządzenie należy oddawać dostawcy względnie do centrum odzysku surowców wtórnych do ponownego wykorzystania. Informację na temat aktualnie obowiązujących sposobów utylizacji można uzyskać w wyspecjalizowanym sklepie lub w urzędzie gminy.

■ Utylizacja filtrów i worków filtrujących

Filtry i worki filtrujące wykonane są z materiałów przyjaznych dla środowiska. Jeśli nie zawierają substancji szkodliwych lub niedozwolonych, można je wyrzucać z odpadami komunalnymi.

hu

1 Przełączalna ssawka do podłóg*
2 Przełączana ssawka do podłóg z tuleją odblokowująca*
3 Szczotka do sierści zwierząt*
4 Szczotka do podłóg twardych*
5 Turboszczotka*
6 Rura teleskopowa z przełącznikiem przesuwanym*
7 Rura teleskopowa z tuleją przesuwną*
8 Rura teleskopowa z tuleją przesuwną i tuleją odblokowująca*
9 Uchwyt węża
10 Wąż ssący
11 Nośnik wyposażenia do ssawki kombinowanej*
12 Ssawka kombi *

13 Pokrywa
14 Filtr wylotu powietrza*
15 Elektroniczny regulator przesuwny
16 Wskaznik wymiany filtra
17 Włącznik/wyłącznik
18 Uchwyt do zamocowania rury ssącej - parkowanie poziome
19 Przewód zasilający
20 Uchwyt do zamocowania rury ssącej - parkowanie pionowe (znajdujący się na spodzie urządzenia)
21 Filtr ochrony silnika*
22 Worek filtrujący

* w zależności od wyposażenia

Jest nam bardzo miło, że zdecydowali się Państwo na zakup odkurzacza marki Siemens serii VSQ4. W niniejszej instrukcji obsługi przedstawione zostały różne modele VSQ4. W związku z tym istnieje możliwość, że nie wszystkie opisane elementy wyposażenia oraz funkcje dotyczą Państwa modelu. Zaleca się stosowanie oryginalnego wyposażenia dodatkowego marki Siemens, które zaprojektowano specjalnie z myślą o Państwa odkurzaczu, aby uzyskać利好ż nielepszy rezultat odkurzania.

Proszę rozłożyć strony z ilustracjami!

Przed pierwszym użyciem

Rysunek

Wsunąć i zatrzasnąć uchwyt na wężu ssącym.

Uruchomienie

Rysunek

a) Zatrzasnąć króćce węża ssącego w otworze ssącym.
b) W celu usunięcia węża ssącego należy nacisnąć przyciski odryglowujące i wyciągnąć wąż.

Rysunek

a) Wpiąć uchwyt i rurę teleskopową.
b) Wsunąć uchwyt w rurę teleskopową i zatrzasnąć.
W celu rozłączenia połączenia nacisnąć tuleję odblokowującą i wyciągnąć rurę teleskopową.

Rysunek

a) Wpiąć ssawkę do podłóg i rurę teleskopową.
b) Wsunąć rurę teleskopową w króciec ssawki do podłóg aż do zatrzaśnięcia.
W celu rozłączenia połączenia nacisnąć tuleję odblokowującą i wyciągnąć rurę teleskopową.

Rysunek

W celu zmiany pozycji przesuwnego kołnierza / przesuwnego przycisku należy odnyglować rurę teleskopową w stronę pokazaną przez strzałkę i ustawić odpowiednią długość.

Rysunek

Nasunąć nośnik wyposażenia na ssawkę kombi i przymocować do rury ssącej / teleskopowej.

Rysunek

Uchwycić przewód zasilający na wtyczce, wyciągnąć na odpowiednia długość i włożyć wtyczkę do gniazda sieciowego.

Rysunek 8

Włączyć odkurzacz poprzez przesunięcie przycisku włącznika/wyłącznika w kierunku wskazanym przez strzałkę.

Odkurzanie

Rysunek 9

Moc ssania może być regulowana stopniowo poprzez zmianę ustawień regulatora przesuwnego.

■ Najniższy zakres mocy:
Do odkurzania delikatnych materiałów, np. firan.

■ Niski stopień mocy: Do codziennego czyszczenia przy małym zanie

■ Średni stopień mocy: Do czyszczenia wytrzymałych wykładzin podłog twardych powierzchni oraz przy dużym zanieczyszczeniu.

■ Wyższy stopień mocy: Do czyszczenia dużych zanieczyszczeń.

Rysunek 10

Ustawianie ssawki do podłóg:

■ Do odkurzania dywanów i wykładziny dywanowej =>

■ Do odkurzania twardych powierzchni =>

Uwaga!

W zależności od właściwości podłogi (np. szorstkie, rustykalne podłogi) szczotki do podłóg ulegają zniszczeniu. Dlatego należy w regularnych odstępach czasu sprawdzać spód szczotki. Zużyte, o ostrych kantach spody szczotki mogą uszkodzić delikatne podłogi, jak parkiet czy linoleum. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku używania zużytych szczotek do podłóg.

Turboszczotka

Jeśli urządzenie jest wyposażone w turboszczotkę, należy stosować się do zaleceń dotyczących użytkowania i konserwacji zawartych w załączonej instrukcji użytkowania.

Rysunek 11\* urzanie z zastosowaniem wyposażenia dodatkowego

W zależności od potrzeby nasadzić ssawkę na rurę ssącą lub uchwyt:

a) Ssawka do szczelin. Do odkurzania szczelin, narożników, itp.
b) Szczotka do tapicerki. Do odkurzania mebli tapicerskich, zasłon, itp.

Rysunek

12\*

Szczotka do sierści zwierząt

■ Szczotka podłogowa do delikatnego i dokładnego usuwania sierści zwierząt.
■ Wsunąć rurę teleskopową aż do zatrzaśnięcia w króccu szczotki.
W celu rozłączenia nacisnąć tuleję odblokowującą i wyciągnąć rurę teleskopową.
■ Oczyszczanie ssawki następuje przez odkurzenie rurą zasysająca / rurą teleskopową.

Rysunek

13\*

Specjalna ssawka do podłóg twardych

■ Do czyszczenia twardych powierzchni podłogowych (posadzka kamienna, parkiet itd.)

■ Spiać ssawkę do podłóg i rurę teleskopową.

Rysunek

14

Do krótkich przerw w odkurzaniu po wyłączeniu urządzenia można użyć uchwytu umieszczonego po drugiej stronie urządzenia.

Wsunąć hak przy ssawce do podłóg we wgłębienie na urządzeniu.

Po pracy

Rysunek

15

■ Wyciągnąć wtyczkę.
■ Pociągnąć krótko za kabel przyłącza sieciowego i puścić. Kabel zwija się automatycznie.

Rysunek

16

Do odstawienia/ transportu można użyć uchwytu znajdującego się na spodzie urządzenia.

Ustawić urządzenie pionowo. Wsunąć hak przy ssawce do podłóg we wgłębienie na spodzie urządzenia.

Wymiana filtra

Wymiana worka filtrującego

Rysunek

17

Jeśli przy ssawce uniesionej znad powierzchni dywanu i przy ustawieniu najwyższej mocy ssania, wskaźnik wymiany filtra świeci się intensywnie i równomiernie, trzeba wymienić worek filtrujący, również wtedy, gdy nie jest on jeszcze pełny. W tym przypadku konieczność wymiany powoduje rodzaj wypełnienia.

Ssawka, rura ssąca i wąż ssący nie mogą być przy tym zatkane, ponieważ to także prowadzi do włączenia wskaźnika wymiany filtra.

Rysunek

18

Otworzyć pokrywę poprzez przesunięcie dźwigni zamykającej w kierunku wskazanym przez strzałkę.

Rysunek 19

a) worek filtrujący należy zamknąć i zdjąć poprzez pociągnięcie nakładki zamykającej.
b) Należy nałożyć nowy worek filtracyjny do mocowania i zamknąć pokrywę.

Uwaga: pokrywa zamyka się tylko z założonym workiem - filtracyjnym.

Czyszczenie filtra zabezpieczającego silnik

Filtr zabezpieczający silnika powinien być czyszczony regulamie poprzez wytrzepywanie względnie wypłukanie!

Rysunek 20\*

■ Otworzyć pokrywę (patrz rysunek 18).
■ Wyciągnąć filtr ochrony silnika w kierunku wskazywanym przez strzałkę.
■ Oczyscić filtr ochrony silnika poprzez wytrzepanie.
■ W przypadku dużego zanieczyszczenia filtr ochrony silnika należy wymić.
Następnie filtr należy pozostawić do wyschnięcia na co najmniej 24 godziny.
■ Po oczyszczeniu filtr ochrony silnika należy wsunąć z powrotem i zamknąć pokrywę.

Czyszczenie filtra piankowego

Jeśli odkurzacz wyposażony jest w ramkę filtra z filtrem piankowym, filtr pianowy należy czyścić w regularnych odstępach czasu poprzez wytrzepanie lub wypłukanie!

Rysunek 21\*

■ Otworzyć pokrywę komory pyłowej (patrz rys. 18).
■ Wyciągnąć ramkę filtra z filtrem piankowym zgodnie z kierunkiem strzałki.
■ Wyjąć filtr piankowy z ramki filtra i wyczyścić poprzez wytrzepanie.
■ W przypadku silnego zabrudzenia filtr piankowy należy wypłukać.
Następnie pozostawić filtr na przynajmniej 24 godziny do wyschnięcia.
■ Po wyczyszczeniu włożyć filtr piankowy w ramkę filtra, wsunąć w urządzenie i zamknąć pokrywę komory pyłowej.

Wymiana filtra hepa (filtr zabezpieczający silnik)

Jeśli urządzenie wyposażone jest w filtr hepa, należy go wymieniać co roku.

Rysunek 22\*

■ Otworzyć pokrywę komory pyłowej.
■ Filtr hepa wyciągnąć zgodnie z kierunkiem strzałki i wyjąć z urządzenia.
■ Założyć nowy filtr hepa i zamknąć pokrywa komory pyłowej.

! Uwaga: Odkurzacza nie wolno używać bez filtra • zabezpieczającego silnik!

Wymiana filtra wylotu powietrza

Filtr wylotu powietrza Państwa urządzenia musi być wymieniany co najmniej raz w roku.

Wymiana filtra mikrohigieny

Rysunek 23\*

■ Otworzyć pokrywę (patrz rysunek 18).
■ Odryglować uchwyt filtra poprzez nacisk na nakładkę zamykającą w kierunku wskazanym przez strzałkę
■ Wyjąć piankę filtrującą i filtr mikrohigieny. Do uchwytu filtra włożyć nowy filtr mikrohigieny i pianę filtrującą.
■ Włożyć i zatrzasnąć uchwyt filtra w urządzeniu.

Wymiana filtra Hepa

Nowy filtr można zamówić w serwisie podając następujący numer części zamiennej: 574 020

Rysunek 24\*

■ Otworzyć pokrywę (patrz rysunek 18).
■ Odryglować filtr hepa poprzez przesunięcie nakładki zamykającej w kierunku wskazanym przez strzałkę i wyłąć z urządzenia (patrz rysunek 23).
■ Założyć nowy filtr hepa i zatrzasnąć.

Po wessaniu drobnych cząsteczek pyłu (jak np. gips, cement, itp.), należy oczyścić filtr zabezpieczający silnik poprzez wytrzepanie, ewentualnie wymienić filtr zabezpieczający silnik i filtr wylotu powietrza.

Konserwacja

Przed każdym czyszczeniem odkurzacza trzeba go wyłączyć i wyciągnąć wtyczkę z gniazda zasilającego.

Odkurzacz i wyposażenie z tworzywa sztucznego mogą być czyszczone ogólnodostępnymi na rynku preparatami do mycia tworzyw sztucznych.

Nie należy stosować żadnych środków do szorowania,
- środków do czyszczenia szkła lub środków uniwersalnych.
W żadnym wypadku odkurzacza nie wolno zanurzać w wodzie.

Komorę pyłową można w razie potrzeby oczyścić za pomocą drugiego odkurzacza lub po prostu suchą ścierką / pędzlem.

Zastrzega się wprowadzanie zmian technicznych.

Wyposażenie specjalne

Pakiet worków wymiennych

■ Typ filtra GXXL (VZ41AFGXXL)
■ Dla najwyższej wydajności: GXXLplus (VZ41GXXLP)

Zawartość: 4 worki filtrujące z zamknięciem

1 mikrofiltr higieniczny

http://www.dust-bag-siemens.com

HEPA - Filtr VZ54000

Dodatkowy filtr do powietrza wydmuchowego.

Zalecany dla alergików. Wymieniać co rok.

TURBO-UNIVERSAL®-szczotka VZ102TBB

Szczotkowanie i odsysanie w jednym procesie roboczym dywanów o krótkim włosie oraz wykładzin dywanowych względnie wszystkich rodzajów wykładzin. Szczególnie nadaje się do usuwania sierści zwierząt. Napęd wałka szczotkowego odbywa się za pomocą strumienia powietrza zasysanego przez odkurzacz. Nie jest wymagane żadne podłączenie elektryczne.

Szczotka do podłóg twardych VZ123HD

Do odkurzania gładkich podłóg (parkiet, płytki ceramiczne, terakota,...)

Ssawka do zmywania VZ103WD

Nadaje się do wszystkich rodzajów twardych powierzchni podłogowych, takich jak parkiet, laminat, drewniane deski, podłogi kamienne, terakota, itp. (uprzednio, w niewidocznym miejscu, należy sprawdzić działanie wilgotnych ściereczek na delikatne powietrznie twardych podłóg).

Zasysa większe cząstki brudu, a napreżona ścierka czyści wówczas podłogę na mokro.

Odkurzanie z jednoczesnym szczotkowaniem mebli tapicerskich, materacy, siedzeń samochodowych itp. Szczególnie nadaje się do usuwania sierści zwierząt. Wałek szczotki napędzany jest strumieniem powietrza zasysanego przez odkurzacz.

Podłączenie elektryczne nie jest wymagane.

BSH Sprzęt Gospodarstwa

Domowego sp. z o.o.

Al. Jerozolimskie 183

02-222 Warszawa

Centrala Serwisu:

Tel.: [phone]

Fax: [phone]

mailto:Serwis.Fabryczny@

bshg.com

www.siemens-home.pl

PT Portugal

BSHP Electrodomésticos, Lda.

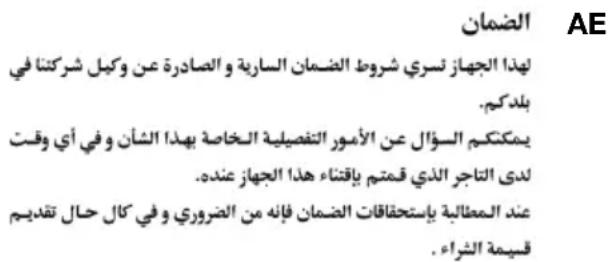

Dla urządzenia obowiązują warunki gwarancyjne wydane przez nasze przedstawicielstwo w kraju zakupu. O szczególach moźecie sie, Państwo dowledzieć u sprzedawcy, u którego dokonano zakupu urządzenia. Przy korzystaniu ze 'świadczeń gwarancyjnych wymagane jest przedłożenie dowodu zakupu.

Urządzenie to oznaczono zgodnie z europejską wytyczną 2012/19/UE o zużytych urządzeniach elektrycznych i elektronicznych (waste electrical and electronic equipment - WEEE).

Wytyczna ta określa ramy obowiązującego w całej Unii Europejskiej odbioru i wtórnego wykorzystania starych urządzeń.
