INSTRUKCJA OBSŁUGI 3ETX576HB BALAY

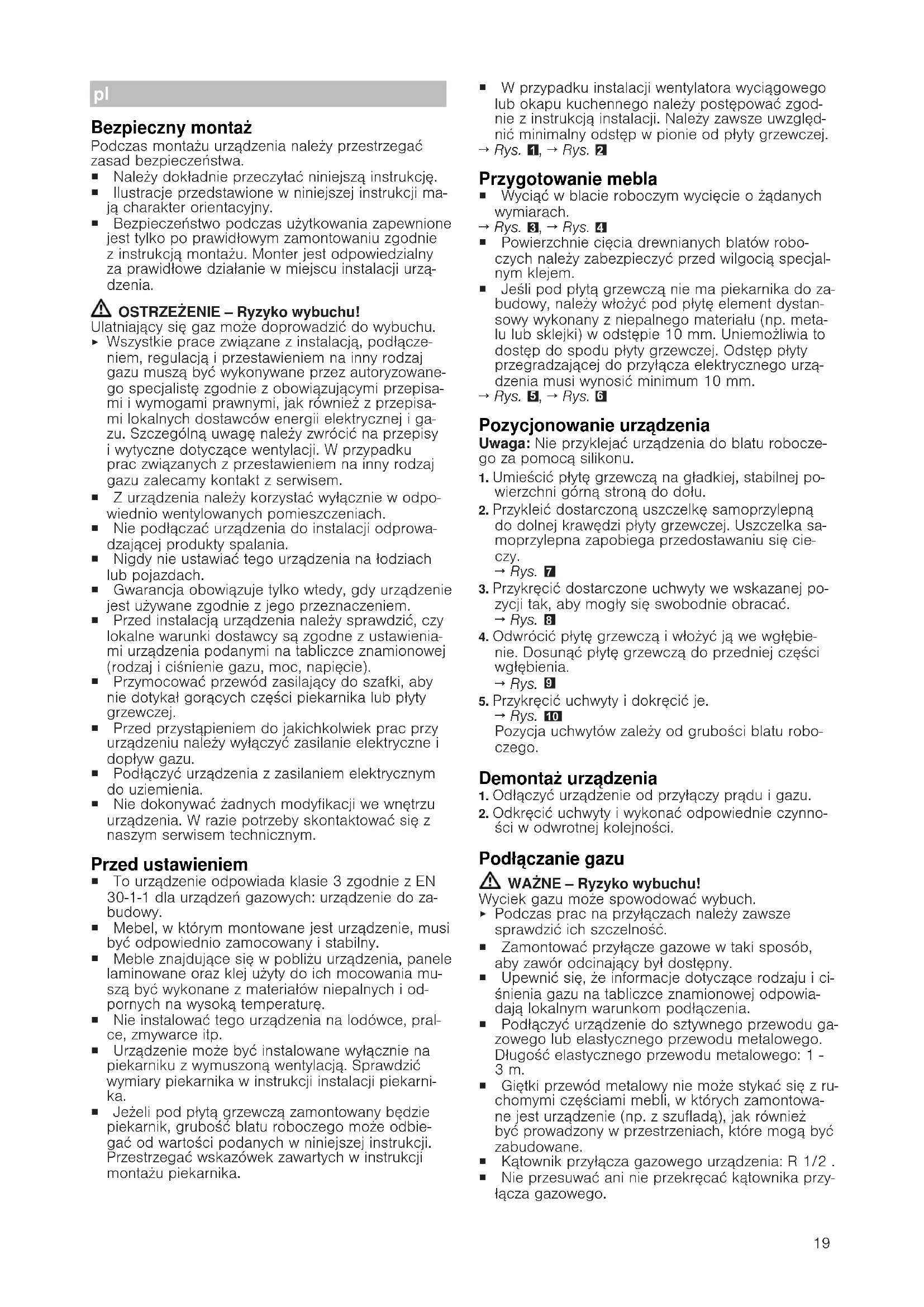

pl Instrukcje montaizu

Podczas montazu urzadzenia nalezy przyestrzegasczasad bezpieczentwa.

Nalezy dokladnie przyciec ninijsza instrukcj.
- Ilustracje przystawione w niniejszej instrukcji major charakter orientacyjny.
- Bezpieczensteinpodczas uzytkowania zapewnione jest tylko po prawidlowym zamontowaniu zgodnie z instrukcja montazu. Monter jest odpowiedzialny za prawidlowe dzialanie w mistriscu instalacji urzadzenia.

OSTRZEJEZENIE - Rzyko wybuchu!

Ulatniajacy sie gaz moze doprowadzic do wybuchu.

• Wszystkie pracze związane z instalacja, podłaczenia, regulacja i przystawieniem na inny rodzaj gazu musza byc wykonywane przyez autoryzowanego SPECIALISTZgodnie z obowiaźucymi przypeisasmi i wymogami prawnymi, jak rownież z przypeisasmi lokalnych dostawcow energii elektrycznej i gazu. Szczególna uwage nalezy zwrocić na przypejsi i wytyczne dotyczne wentylacji. W przypadku prac związanych z przystawieniem na inny rodzaj gazuazolecamy kontakt z serwisem.
  Z urzadzenia nalezy korzystac wyłacznie w odpowiednio wentlyowanych pomieszczeniach.
• Nie podłacza urzadzenia do instalacji odpradowazajacej produkty spelania.
• Nigdy nie ustawiać tego urzadzenia na lodziach lub pojazdach.
  Gwarancja obowiazuju tylko wtedy, gdy urzadzenie jest uzywane zgodnie z seinem przyznaczenia.
• Przed instalacja urzadzenia naleź sprawdzić, czy lokalne warunki dostawcy są zgodne z ustawieniami urzadzenia podanymi na tablicze znamionowej (rodzaj i ciasnienie gazu, moc, napiecie).
• Przymocowac przywozdzasilajacy do szafki, aby nie dotykał gorących częsci piekarnika lub płyty grzewczyj.
• Przed przystapieniem do jakichkolwiek prac przy urzadzeniuNSE wyłaczyc zasilanie elektryczne i dopływgazu.
• Podłaczyc urzadzenia z zasilaniem elektrycznym do uziemienia.
• Nie dokonywać zadnych modyfikacje we wegrCLU urzadzenia. W razie potrzeby skontaktuć są z naszym serwisem technicznym.

Przed ustawieniem

• To urzadzenie odpowiada klasie 3 zgodnie z EN 30-1-1 dla urzadzeni gazowych: urzadzenie do za-budowy.
• Mebel, w k'tórym montowane jest urzadzenie, musi byc odppiewdnio zamocowany i stabilny.
• Meble znajdujace sie w基础知识 urzadzenia, pangele laminowane oraz klej uzyty do ich mocowania musza byc wykonane z materiałow niepalnych i od-pornych na wysoka temperature.
• Nie instalować tego urzadzenia na lodówce, pralce, zmywarce itp.
  Urzadzenie要去byc instalowane wylacznie na piekarniku z wymuszona wentylacja. Sprawdzić wymiary piekarnika w instrukcji instalacji piekarni-ka.
• Jeźeli pod plęta grzewcza zamontowy sądzie piekarnik, grubosc blatu roboczego要去 odbiegac od wartosci podanych w niniejszej instrukcj. Przestrzegać wskazowej zawartych w instrukcj montaqu piekarnika.

W przypadku instalacji wentylatora wyciagowej lub okapu kuchennego nalezy postepowa zgodnie z instrukcja instalacji. Nalezy zawsze uwzglédnic minimaly odstep w pionie od pty grzewciej. Rys. 1, Rys. 2

Przygotowanie mebla

Wyciac w blacie roboczym wycie o zadanych wymiarch.
Rys. 3, Rys.4
Powierzchnie cięcia drewnianych blatów roboczychNSEZY zabezmieczyc przyd wilgocia specjalnym klejem.
- Jesli pod płyta grzewcza nie ma piekarnika do za-budowy, nalezy wloźyc pod płyte element dystansów wykonany z niepalnégo materia'u (np. metalu lub sklejki) w odstepie 10 mm. Uniemozliwa to dostep do spodu płyty grzewczej. Odstep płyty przyegradzajacej do przyłacza elektrycznégo urzadzenia musiDynosić minimum 10 mm.

Rys. 6, Rys. 6

Pozycjonowanie urzadzenia

Uwaga: Nie przyklejac urzadzenia do blatu roboczego za pomocza silikonu.

1. Umiescić plyte grzewcza na gladkiej, stabilnej powierzchni górna strona do dolu.
2. Przykleć dostarczona uzczelkie samoprzymeplna do dolnej krawędzi pipty grzewciej. Uszczelka samoprzymeplna zapobiega przyxDostawaniu sie cieczy.

$$ \rightarrow \bar {R} \mathrm {y s}. \quad 7 $$

1. Przykrećić dostarczone uchwyty we wskazanje pozycji tak, aby mogły sie swobodnie obracć.

$$ \rightarrow R y s. \quad 8 $$

1. Odwrocic plyte grzewcza i wlozyc ja we wglebie Nie. Dosunac plyte grzewcza do przyednej czeci wglebienia.

$$ \rightarrow R y s. \quad 9 $$

1. Przykrecić uchwyty i dokrecić je.

$$ \rightarrow R y s. \quad 1 0 $$

Pozycja uchwytów zalezy od grubosci blatu roboczego.

Demontaz urzadzenia

1. Odlaczyc urzadzenie od przylaczy pradu i gazu.
2. Odkrecic uchyty i wykonac odpowiednie czynnosci w odwrotnej kolejnosci.

Podłuczanie gazu

WAZNE - Rzyko wybuchu!

Wyciek gazu moze spowodowa wybuch.

• Podczas prac na przyłączach naleź zawszes sprawdzić ich szczelność.
  Zamontowac przyȩcze gazowe w taki sposob, aby zawór odcinajacy byl dostepny.
• Upewnic sie, ze informacja dotyczze rodzaju i ci⁻snienia gazu na tabliczce znamionowej odpowiadaj lokalnym warunkom podłaczenia.
• Podłuczyc urzadzenia do sztywnego przyzewodu gazowej lub elastyczné przyzewodu metalowej. Dlugosc elastyczné przyzewodu metalowej: 1 - 3 m.
  Gietki przewód metalowy nieMZe stykać sie z ruchomymi czesciami mebl, w ktorych zamontowane jest urzadzenia (np. z szuflada), jak rawniezbyc prowadzony w prerstrzeniach, ktore moga byc jabudowane.
  Katownik przyłącza gazowej urzadzenia: R 1/2
• Nie przyśca gazowego.

Częsci zamienne przyłącza gazowej

Częsci zamienne przyłącza gazowej要去 zaźwość w serwisie technicznych.

Uszczelka 00034308

Katownik przyłącza gazowej: G 1/2 10006024

Przylacze gazowe R 1/2

Rys. 11

Przylacze gazowe G 1/2

1. Wymienic katownik przyłącza gazowej urzadzenia na dostarczony w torbie na akcesoria katownik przyłącza gazowej G 1/2.
   Rys. 12
2. Wiozyc uzczelke pomiedzy przyłącze gazowej urzadzenia a dopływ gazu.
   Rys. 13

Podłaczenia do sieci elektrycznej

W przypadku unto urzadzenia chodzi o typ Y: Przewód przylaczeniowy nie要去 có wymieniany przyez uzytkownika, lecz tylko przyez serwis techniczny. Stosowac odpowiedni typ przewodu i przystrzegac minimalnégo przykroju.
- Plyty grzewcze są dostarczane z przywodem zasi-lajacym z wtyczka lub bez.
Urzadzenia wyposañzone we wtyczke podlacznie do gniazd z prawidlowo zainstalowanym przewodem ochronnym.
- Jezeluytkownik nie ma dostepu do wtyczki, nalezy zastosowac wylacznik automatyczny o minimarnym Rozwarciu stykow 3 mm.

Rys. 14

Prestawianie na inny rodzaj gazu

Jesli pozwalaja na to przyepisy danego kraju, urzadzenia förna przystosowac do eksploatacji z uzyciem innych rodzajów gazu, pod warunkiem, ze są one wymienione na tabliczce znamionowej.

Odpowiednie czeci znajduja sie w torbie dolaczonej do urzadzenia lub zamowic w serwisie. W Rys. 19抗氧化 znalezko kombinace odpowiednia dla danego palnika i rodzaju gazu.

Palnik oszczędny
D Palnik zwykly
E Palnik o duzej mocy
F Palnik wielokoronowy Miniwok

Regulacja zaworów

1. Ustawic国家标准 w pozycji minimalnej mocy i wyciagnac je.

2. Nacisnac końcowka srbukotre elastyczny gumowy uchwyt, aby uzyskac dostep do s Ruby obejsciowej.

3. Jesli nie moins dostac sie do sruby obejsciowej, zdemontowac gorna czesc urzadzenia. "Demontaz oslony", Strona 20
   Rys. 15, Rys. 16

W zadnym wypadku nie zdejmownik pierscienia usczelniajacego. Pierscienie uszczelniajace zapobiegaja przyxedostawaniu sie plynow i zanieczyszczen do wnetrza urzadzenia, co mogłowbymie nec negatwywn wplyw na是我的dianie.

1. Podczas ustawiania srb obejsciowych (M) za pomocá srbokreta szczelinowej sąȩzy postepo-wac zgodnie z Rys . 19.

A: Dokrecic s Ruby obejsciowe.
B: Obracac s Ruby obejciowe, az osiagniety zostanie prawidtowy wyptyw gazu z palnikow.

Wymiana dysz

1. Zdjec ruszty, nakrywki palnikow i dyfuzory.
2. Wymienic dysze za pomocag odpowiedniego klucza i dokladnie dokrecic, aby zapewnic szczelnosc.

Rys. 17 Rys. 18

Nalezy zworcić uwage na to, aby nie oderwac dyszy przy jej wyciaganiu lub mocowaniu w palniku.

Demontaz oslony

1. Zdjac ruszty, nakrywki palników, dyfuzory i pokretla.
2. Odkrećić s Ruby palników.
3. Ostrożnie zdemontowac oszone.

Ponowy montaż urzadzenia

• Ponownie zmontowac elementy urzadzenia w odwrotnej kolejnosci.

Kontrola dzialania

1. Sprawdzić,czy obrćeniePokretta pomiedzy pozycja mocy maksymalnej a pozycja mocyminimalnej nie powoduje zgaśnięcia palnika lub cofniȩcia plomienia.

2. Jesli wypyw gazu z palmika nie jest prawidlowy:

3. sprawdzić w → Rys. 19,czy zastosowana zostafa odpowiednia dysza i struba obejsciowa.

4. Dokrecic lub poluzowac srbé obejsciowa, az do uzyskania prawidlowego wyplywu gazu z palnika.

Udokumentowanie przystawienia na inny rodzaj gazu

• Umieść naklejkte z informacja o nowym rodzaju gazu w poplizu tabliczki znamionowej.
