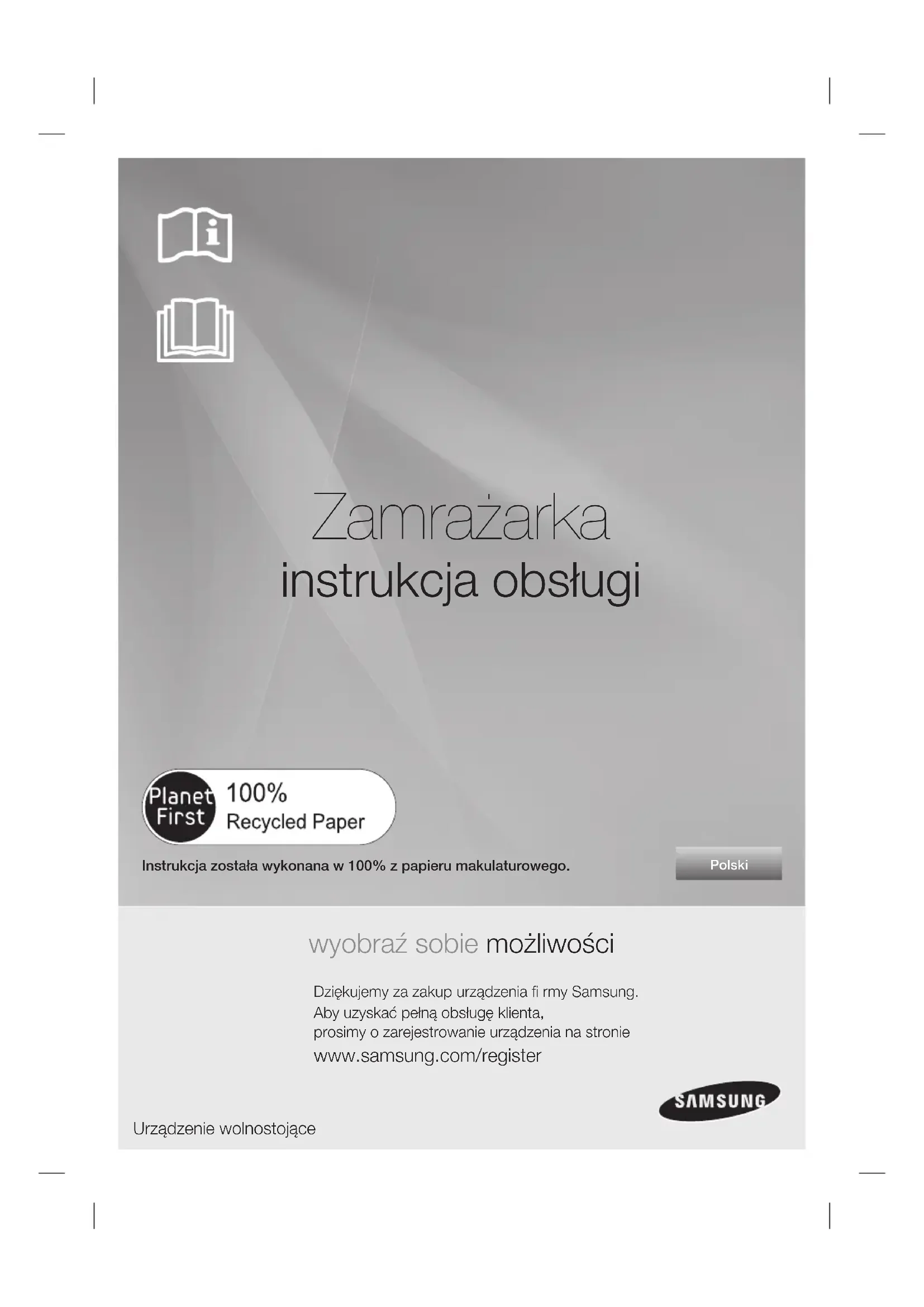

INSTRUKCJA OBSŁUGI RZ2993ATCSR SAMSUNG

• Przed rozpoczęciem korzystania z urządzenia należy dokładnie zapoznać się z tą instrukcją i zachować ją do wglądu.

• Urządzenie może być używane wyłącznie w sposób zgodny z niniejszą instrukcją obsługi. Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o niepełnej sprawności fi zycznej, zmysłowej lub umysłowej lub z brakami w doświadczeniu i wiedzy, o ile nie są one nadzorowane lub instruowane w zakresie obsługi urządzenia przez osobę, która odpowiada za ich bezpieczeństwo.

• Ponieważ niniejsza instrukcja obsługi jest przeznaczona dla różnych modeli zamrażarki, specyfi kacja posiadanego modelu może się nieznacznie różnić od przedstawionej w tej instrukcji. Ważne symbole i środki ostrożności: OSTRZEŻENIE Niebezpieczeństwo lub niebezpieczne postępowanie, które może skutkować poważnymi obrażeniami ciała lub śmiercią. PRZESTROGA Niebezpieczeństwo lub niebezpieczne postępowanie, które może skutkować drobnymi obrażeniami ciała lub szkodami majątkowymi. INNE SYMBOLE NIE wykonuj danej czynności. NIE dokonuj demontażu. NIE dotykaj. Dokładnie przestrzegaj wskazówek. Odłącz wtyczkę zasilającą od gniazdka ściennego. Sprawdź, czy urządzenie jest uziemione, aby uniknąć porażenia prądem. Skontaktuj się z centrum obsługi klienta celem uzyskania pomocy. Uwaga. Powyższe symbole ostrzegawcze mają zapobiec obrażeniom użytkownika i innych osób. informacje dotyczące bezpieczeństwainformacje dotyczące bezpieczeństwa _03 Należy bezwzględnie stosować się do nich. Po zapoznaniu się z tą częścią należy ją zachować na przyszłość. Informacja CE Produkt został uznany za zgodny z dyrektywą niskonapięciową (2006/95/WE), dyrektywą dotyczącą kompatybilności elektromagnetycznej (2004/108/ WE), dyrektywą ograniczającą stosowanie substancji niebezpiecznych (2011/65/UE), Rozporządzeniem delegowanym Komisji (UE) nr 1060/2010 oraz dyrektywą dotyczącą ekoprojektu (2009/125/WE) i rozporządzeniem wykonawczym Komisji UE (WE) nr 643/2009. (Dotyczy wyłącznie produktów dostępnych w sprzedaży w krajach europejskich).

• Nie instaluj zamrażarki w wilgotnym miejscu ani tam, gdzie może mieć kontakt z wodą. - Uszkodzona izolacja elementów elektrycznych może spowodować porażenie prądem lub pożar.

• Nie ustawiaj zamrażarki w miejscu nasłonecznionym ani w pobliżu kuchenek, grzejników czy innych OSTRZEŻENIE urządzeń.

• Nie używaj przewodów gazowych, linii telefonicznych ani odgromników jako uziemienia. - Nieprawidłowe użycie wtyku uziemiającego może doprowadzić do porażenia prądem.

• Nie podłączaj kilku urządzeń do tej samej listwy zasilającej. Zamrażarka zawsze powinna być podłączona do własnego gniazdka elektrycznego o napięciu znamionowym zgodnym z tabliczką znamionową. - Pozwala to uzyskać najwyższą wydajność urządzenia i zapobiega przegrzaniu przewodów, które stwarza ryzyko pożaru.

• Nie używaj przewodu mającego oznaki pęknięcia lub przetarcia wzdłuż bądź na końcach.

• Nie zginaj nadmiernie przewodu zasilającego i nie stawiaj na nim ciężkich przedmiotów.

• Zamrażarki można używać tylko wówczas, gdy jest prawidłowo zainstalowana i ustawiona zgodnie z instrukcją.

• Jeśli gniazdko ścienne jest obluzowane, nie podłączaj do niego wtyczki zasilającej. - Stwarza to ryzyko porażenia prądem lub pożaru.04_ informacje dotyczące bezpieczeństwa

• Podłącz wtyczkę zasilającą we właściwej pozycji i tak, aby przewód swobodnie zwisał. - Podłączenie wtyczki w pozycji odwrotnej może spowodować przecięcie przewodu, a w konsekwencji — pożar lub porażenie prądem.

• Przy przesuwaniu zamrażarki uważaj, aby nie przycisnąć i nie uszkodzić przewodu zasilającego. - Stwarza to ryzyko pożaru.

• Uważaj, aby wtyczka zasilająca nie została zmiażdżona lub uszkodzona przez tylną część zamrażarki.

• Trzymaj materiały pakunkowe poza zasięgiem dzieci. - Nałożenie ich przez dziecko na głowę stwarza ryzyko śmierci w wyniku uduszenia.

• Urządzenie należy ustawić tak, aby wtyczka była dostępna po instalacji.

• Zamrażarka musi być uziemiona. - Zamrażarkę należy uziemić, aby zapobiec utracie energii lub porażeniu prądem przez prąd upływowy.

• Uszkodzony przewód zasilający musi być natychmiast wymieniony przez producenta lub przedstawiciela jego serwisu.

• Bezpiecznik lodówki może wymieniać tylko wykwalifi kowany elektryk lub serwisant. - W przeciwnym przypadku może dojść do porażenia prądem lub obrażeń ciała. PRZESTROGI

DOTYCZĄCE INSTALACJI

• Otwór wentylacyjny w obudowie urządzenia lub konstrukcji montażowej nie może być niczym zasłonięty.

• Po zainstalowaniu pozostaw urządzenie bezczynne na 2 godziny.

• Nie podłączaj wtyczki zasilającej mokrymi rękami.

• Nie przechowuj na urządzeniu żadnych przedmiotów. - Przy otwieraniu lub zamykaniu drzwi przedmioty takie mogą spaść, powodując obrażenia ciała i/lub szkody majątkowe.

• Nie stawiaj na zamrażarce pojemnika z wodą. - Rozlanie wody stwarza ryzyko pożaru lub porażenia prądem.

• Nie pozwalaj dzieciom bawić się, wieszając na drzwiach. Stwarza to PRZESTROGA OSTRZEŻENIEinformacje dotyczące bezpieczeństwa _05 ryzyko poważnych obrażeń.

• Nie pozwalaj dzieciom wchodzić do wnętrza zamrażarki. Stwarza to ryzyko uwięzienia dzieci.

• Nie dotykaj wewnętrznych ścian zamrażarki ani przechowywanych w niej produktów mokrymi rękami. - Może to doprowadzić do odmrożeń.

• Nie przechowuj w zamrażarce substancji lotnych czy łatwopalnych. - Przechowywanie benzenu, rozpuszczalnika, alkoholu, eteru, gazu płynnego lub podobnych produktów grozi wybuchem.

• Nie przechowuj w zamrażarce wyrobów farmaceutycznych, materiałów do badań naukowych ani produktów wrażliwych na temperaturę. - W zamrażarce nie wolno przechowywać produktów wymagających ścisłej kontroli temperatury.

• Nie umieszczaj i nie używaj w zamrażarce urządzeń elektrycznych innych niż zalecane przez producenta.

• Nie stosuj urządzeń mechanicznych ani innych sposobów przyspieszenia procesu rozmrażania z wyjątkiem zalecanych przez producenta.

• Uważaj, aby nie uszkodzić obiegu czynnika chłodniczego.

• Nie wykonuj samodzielnie czynności związanych z demontowaniem czy naprawą zamrażarki. - Stwarza to ryzyko pożaru, uszkodzeń i/lub obrażeń ciała.

• Należy dopilnować, by dzieci nie bawiły się urządzeniem.

• Produkt przeznaczony jest wyłącznie do przechowywania żywności w warunkach domowych.

• W razie stwierdzenia ulotniania się gazu unikaj otwartego ognia lub potencjalnych źródeł zapłonu i przewietrz przez kilka minut pomieszczenie, w którym pracuje urządzenie.

• Używaj wyłącznie lampek LED dostarczonych przez producenta lub przedstawiciela serwisu.

• W razie wyczucia zapachu substancji farmaceutycznej lub dymu natychmiast wyjmij wtyczkę zasilającą i skontaktuj się z punktem serwisowym fi rmy Samsung Electronics.

• Jeśli urządzenie jest wyposażone w lampkę LED, nie zdejmuj06_ informacje dotyczące bezpieczeństwa samodzielnie jej pokrywy i nie demontuj lampki. - Skontaktuj się z przedstawicielem serwisu. PRZESTROGI DOTYCZĄCE EKSPLOATACJI

• Nie przechowuj w komorze zamrażarki napojów gazowanych. Nie przechowuj w zamrażarce butelek ani pojemników szklanych. - Po zamarznięciu ich zawartości szkło może pęknąć i spowodować obrażenia ciała.

• Aby uzyskać najwyższą wydajność produktu: - Nie umieszczaj produktów żywnościowych zbyt blisko otworów wentylacyjnych w tylnej części urządzenia, gdyż może to zakłócać swobodny obieg powietrza w komorze zamrażarki. - Przed włożeniem do zamrażarki dokładnie zawijaj produkty żywnościowe lub umieszczaj je w szczelnych pojemnikach. - Nie kładź nowych produktów żywnościowych w pobliżu już zamrożonych.

• Przestrzegaj maksymalnych PRZESTROGA czasów przechowywania i terminów ważności mrożonek.

• Nie ma potrzeby odłączania zasilania zamrażarki w przypadku nieobecności krótszej niż trzy tygodnie. W przypadku nieobecności wynoszącej trzy tygodnie lub więcej należy jednak wyjąć z zamrażarki wszystkie produkty żywnościowe. Odłącz zamrażarkę, oczyść ją, opłucz i wysusz.

• Zbiornik wody i tackę do kostek lodu napełniaj tylko wodą pitną.

• W razie uszkodzenia zamrażarki przez wodę wyjmij wtyczkę zasilającą i skontaktuj się z punktem serwisowym fi rmy Samsung Electronics. PRZESTROGI DOTYCZĄCE CZYSZCZENIA

• Nie spryskuj zamrażarki bezpośrednio wodą wewnątrz lub na zewnątrz. - Stwarza to ryzyko pożaru lub porażenia prądem.

• Nie pryskaj łatwopalnym gazem w pobliżu zamrażarki. - Stwarza to ryzyko wybuchu lub pożaru. PRZESTROGAinformacje dotyczące bezpieczeństwa _07

• Oczyść z zanieczyszczeń bolce wtyczki zasilającej. Jednak do czyszczenia wtyczki nie używaj mokrej ani wilgotnej ściereczki. - Stwarza to ryzyko pożaru lub porażenia prądem.

• Nie spryskuj wyświetlacza bezpośrednio środkami czyszczącymi. - Litery nadrukowane na wyświetlaczu mogą zostać zmyte.

• Przed czyszczeniem i naprawą zamrażarki odłącz ją.

• Przy utylizacji każdej zamrażarki zdejmij drzwi i ich uszczelki oraz zatrzaski, aby małe dzieci lub zwierzęta nie zostały uwięzione wewnątrz. Należy dopilnować, by dzieci nie bawiły się urządzeniem.

• Materiał pakunkowy produktu należy utylizować w bezpieczny dla środowiska sposób.

• Pozostaw półki na miejscu, aby dzieci nie mogły łatwo wejść do środka. Przed utylizacją sprawdź, OSTRZEŻENIE czy żaden z przewodów z tyłu urządzenia nie jest uszkodzony.

• Czynnikiem chłodniczym jest R600a lub R134a. Sprawdź na tabliczce sprężarki z tyłu urządzenia lub na tabliczce znamionowej umieszczonej wewnątrz zamrażarki, jaki czynnik chłodniczy jest stosowany. Jeśli produkt zawiera łatwopalny gaz (czynnik chłodniczy R600a), skontaktuj się z władzami lokalnymi w sprawie jego bezpiecznej utylizacji. Jako gaz porotwórczy dla izolacji jest stosowany cyklopentan. Gazy zawarte w materiale izolacyjnym wymagają specjalnej procedury utylizacji. Skontaktuj się z władzami lokalnymi w sprawie bezpiecznej dla środowiska utylizacji tego produktu. Przed utylizacją sprawdź, czy żaden z przewodów z tyłu urządzenia nie jest uszkodzony. Przewody należy przecinać w otwartej przestrzeni.

• Jeśli urządzenie zawiera jako czynnik chłodniczy izobutan (R600a), to jest to naturalny gaz przyjazny środowisku, choć łatwopalny. Przy przewożeniu i instalowaniu urządzenia należy uważać, aby nie uszkodzić żadnych elementów obiegu chłodniczego.

• Czynnik chłodniczy wyciekający z przewodów może się zapalić lub08_ informacje dotyczące bezpieczeństwa spowodować uszkodzenie wzroku. W razie stwierdzenia nieszczelności unikaj otwartego ognia lub potencjalnych źródeł zapłonu i przewietrz przez kilka minut pomieszczenie, w którym pracuje urządzenie.

• Aby zapobiec powstaniu łatwopalnej mieszaniny gazu z powietrzem w razie wystąpienia nieszczelności w obiegu chłodniczym, wielkość pomieszczenia, w którym może znajdować się urządzenie, zależy od ilości stosowanego czynnika chłodniczego. Nie wolno włączać urządzenia noszącego oznaki uszkodzenia. W razie wątpliwości należy skonsultować się ze sprzedawcą. Wymagana wielkość pomieszczenia to 1m³ na każde 8g czynnika chłodniczego R600a wewnątrz urządzenia. Ilość czynnika chłodniczego wewnątrz danego urządzenia podano na tabliczce identyfi kacyjnej umieszczonej w jego wnętrzu. DODATKOWE WSKAZÓWKI EKSPLOATACYJNE

• W razie braku zasilania dowiedz się w zakładzie energetycznym, jak długo będzie trwać taka sytuacja. - W większości przypadków brak zasilania przez godzinę lub dwie nie wpływa na temperaturę wewnątrz zamrażarki. Jednak przy wyłączonym zasilaniu należy ograniczyć do minimum otwieranie drzwi. - Jeśli jednak brak zasilania będzie trwał ponad 24 godziny, wyjmij wszystkie zamrożone produkty żywnościowe.

• Jeśli zamrażarka jest zamykana na klucz, należy go przechowywać z dala od urządzenia, poza zasięgiem dzieci.

• Urządzenie może nie działać prawidłowo (możliwość rozmrożenia zawartości lub nadmiernego wzrostu temperatury w zamrażarce), jeśli przez dłuższy czas będzie pracować poniżej dolnej granicy zakresu temperatur roboczych, na który zostało zaprojektowane.

• Urządzenie nie wymaga ręcznego rozmrażania, gdyż odbywa się ono automatycznie.

• Wzrost temperatury podczas odmrażania jest zgodny z wymogiem ISO. Aby jednak zapobiec nadmiernemu wzrostowi temperatury zamrożonej żywności podczas rozmrażania, należy ją zawinąć w kilka warstw gazety.informacje dotyczące bezpieczeństwa _09 spis treści

• Każdy wzrost temperatury zamrożonej żywności podczas rozmrażania może skracać czas przechowywania. Porady dotyczące oszczędzania energii - Zainstaluj urządzenie w suchym, chłodnym pomieszczeniu z odpowiednią wentylacją. Urządzenie nie może być wystawione na bezpośrednie działanie promieni słonecznych ani znajdować się w pobliżu źródeł ciepła (np. grzejników). - Nie wolno zasłaniać otworów ani kratek wentylacyjnych urządzenia. - Przed włożeniem do urządzenia pozostaw ciepłe posiłki do ostygnięcia. - Mrożonki odmrażaj przez umieszczenie w lodówce. Niska temperatura mrożonek dodatkowo chłodzi produkty umieszczone w lodówce. - Przy wkładaniu lub wyjmowaniu produktów nie pozostawiaj drzwi otwartych zbyt długo. Im krótszy czas otwarcia drzwi, tym mniej lodu powstaje w zamrażarce. - Regularnie usuwaj zanieczyszczenia z tylnej części lodówki. Kurz zwiększa zużycie energii. - Nie ustawiaj temperatury niższej niż to konieczne. - Upewnij się, że odpływ powietrza u podstawy i z tyłu lodówki jest wystarczający. Nie zakrywaj otworów wentylacyjnych. - Podczas instalacji pozostaw odpowiednią ilość miejsca od góry, z tyłu, z prawej i lewej strony. Pomoże to zredukować zużycie energii i obniży rachunki za prąd.10_ ustawienie10_ ustawienie

PRZYGOTOWANIE DO INSTALACJI

ZAMRAŻARKI Gratulujemy zakupu zamrażarki firmy Samsung. Mamy nadzieję, że nowoczesne funkcje i parametry urządzenia przypadną Państwu do gustu.

• Zamrażarki można używać tylko wówczas, gdy jest prawidłowo zainstalowana i ustawiona zgodnie z instrukcją.

• Urządzenie może być używane wyłącznie w sposób zgodny z niniejszą instrukcją obsługi.

• Zdecydowanie zalecamy powierzanie serwisu i napraw wykwalifikowanym osobom.

• Materiał pakunkowy produktu należy utylizować w bezpieczny dla środowiska sposób. Przed wymianą żarówki wewnętrznego oświetlenia zamrażarki wyjmij wtyczkę zasilającą z gniazdka. - W przeciwnym razie istnieje ryzyko porażenia prądem. Wybór najlepszego miejsca ustawienia zamrażarki

• Miejsce nienasłonecznione.

• Płaska powierzenia podłogi.

• Wystarczająco dużo miejsca na swobodne otwieranie drzwi zamrażarki.

• Wystarczająco dużo miejsca na obieg powietrza w wewnętrznym układzie chłodzenia. Przy braku wystarczającej ilości miejsca wewnętrzny układ chłodzenia może działać mniej sprawnie.

• Wysokość urządzenia zależy od modelu.

• Upewnij się, że podczas montażu dostępna jest odpowiednia ilość miejsca od góry, z tyłu, z prawej i lewej strony. Pomoże to zredukować zużycie energii i obniży rachunki za prąd.

• Nie instaluj zamrażarki w miejscu o temperaturze poniżej 10°C. Podczas instalacji, serwisowania lub czyszczenia z tyłu wysuń zamrażarkę, ciągnąc ją prosto do siebie. Po zakończeniu pracy wsuń ją na miejsce, popychając prosto. Sprawdź, czy podłoga ma wystarczającą nośność, by utrzymać całkowicie załadowaną zamrażarkę.

Firma Samsung zaleca, aby zmiany kierunku otwierania drzwi dokonywali wyłącznie serwisanci zatwierdzeni przez firmę Samsung. Usługa taka jest płatna, a jej koszty ponosi klient. Uszkodzenia spowodowane próbą samodzielnej zmiany kierunku otwierania drzwi nie są objęte gwarancją producenta. Wszelkie wymagane naprawy z tego wynikające są wykonywane za opłatą, a ich koszt ponosi klient. Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy (+) Wkrętak z płaską końcówką (-) Klucz nasadowy 10mm (do śrub) Klucz nasadowy 8mm (do śrub) Klucz maszynowy (do sworznia zawiasu) Klucz imbusowy 4mm (do sworznia dolnego zawiasu)

1. Wykręć 2 wkręty znajdujące się u góry zamrażarki.

instalacja zamrażarki OSTRZEŻENIENN

NNPRZESTROGAOSTRZEŻENIE Wkręty Wkrętyustawienie _11ustawienie _11 01 USTAWIENIE

7. Najpierw odkręć kluczem imbusowym sworzeń

zawiasu. Odkręć śrubę, aby zdjąć element unoszący, po czym przykręć sworzeń zawiasu i element unoszący z drugiej strony.

8. Zamocuj zawias z prawej strony u dołu

zamrażarki, skąd wykręcono śruby w kroku 6. Przykręć wykręcone śruby po lewej stronie u dołu zamrażarki do wykorzystania w przyszłości.

9. Wykręć wkręty znajdujące się u dołu po prawej

i lewej stronie drzwi zamrażarki. Zmień stronę ogranicznika otwarcia drzwi z lewej na prawą. Przenieś także element unoszący.

10. Zdejmij pokrywę przewodów u góry drzwi

zamrażarki, aby zamienić przewody stronami.

11. Zdejmij zawias i przelotkę z drzwi zamrażarki.

Odczep lewą pokrywę zawiasu i wyciągnij z niej przewody. Uważaj, aby nie uszkodzić przewodów elektrycznych podczas zdejmowania pokrywy zawiasu.

2. Zdejmij plastikową pokrywę i odłącz przewód do

niej podłączony. Po zdjęciu plastikowej pokrywy sprawdź elementy służące do zmiany kierunku otwierania drzwi. Uważaj, aby nie uszkodzić przewodów elektrycznych podczas zdejmowania plastikowej pokrywy.

3. Odłącz przewody i wykręć 3 śruby.

Przed dotknięciem przewodów upewnij się, że zamrażarka jest odłączona od zasilania.

4. Zdejmij drzwi z dolnego zawiasu, ostrożnie

unosząc je prosto w górę. Drzwi zamrażarki są ciężkie — uważaj, aby nie odnieść obrażeń ciała podczas ich zdejmowania.

5. Odkręć 2 wkręty i zdejmij pokrywę przednich

6. Odkręć 3 śruby mocujące zawias oraz 3 śruby po

prawej stronie u dołu przy przedniej nóżce, gdzie zostanie zamocowany zdjęty zawias. PRZESTROGA PRZESTROGA OSTRZEŻENIE Wkręty Wkręty 10mm 10mm 10mm 10mm Sworzeń zawiasu Sworzeń zawiasu Śruba 8mm Śruba 8mm Element unoszący Element unoszący 10mm 10mm 10mm 10mm Element unoszący Element unoszący Element unoszący Element unoszący Pokrywa zawiasu Pokrywa zawiasu Przelotka Przelotka PRZESTROGA12_ ustawienie12_ ustawienie

17. Przykręć 3 śruby i podłącz przewody.

Przed dotknięciem przewodów upewnij się, że zamrażarka jest odłączona od zasilania.

18. Podłącz przewód do plastikowej pokrywy i załóż

19. Przykręć 2 wkręty.

20. Odłącz uszczelki drzwi lodówki i zamrażarki,

obróć je o 180˚ i zamocuj.

• Po zmianie kierunku otwierania drzwi uszczelki drzwi lodówki i zamrażarki należy założyć prawidłowo. W przeciwnym razie może występować hałas lub powstawać rosa, co ma wpływ na działanie lodówki.

12. Odkręć kluczem maszynowym sworzeń zawiasu, po

czym odwróć zawias i ponownie przykręć sworzeń.

13. Zamontuj zawias na drzwiach zamrażarki,

wykonując czynności kroku 11 w odwrotnej kolejności. Pamiętaj, aby użyć prawej pokrywy zawiasu, która znajduje się pod pokrywą zdjętą w kroku 2) i zdjąć przelotkę. Po zamontowaniu zawiasu, przewodu i pokrywy zawiasu zmień stronę z lewej na prawą.

14. Po zmianie strony zamknij prawą pokrywę

zawiasu pod prawą pokrywą przewodów u góry drzwi zamrażarki.

15. Zdejmij pokrywę uchwytu i wykręć wkręty. Wyjmij

zaślepki z lewej strony i przenieś uchwyt z prawej na lewą stronę drzwi. (Zakryj zaślepkami otwory z prawej strony). W niektórych modelach uchwyt nie ma pokrywy.

16. Przenieś zaślepkę zawiasu na drugą stronę i

zamocuj pokrywę przednich nóżek. Ostrożnie załóż drzwi zamrażarki. Przelotka Przelotka W opakowaniu znajduje się prawa pokrywa przewodów Zaślepka Zaślepka zawiasu zawiasu OSTRZEŻENIE OSTRZEŻENIEobsługa _13obsługa _13 02 OBSŁUGA Przypadek 2) Urządzenie jest pochylone w prawo.

• Obracaj prawą nóżkę regulacyjną w kierunku pokazanym strzałką, aż do wypoziomowania urządzenia.

Freezer (Zamrażarka) <typ A> / Temp (Temperatura) <typ B> Naciśnij przycisk Freezer/Temp (Zamrażarka/ Temperatura), aby ustawić żądaną temperaturę z zakresu od -15°C do -23°C. Domyślnie ustawiona temperatura to -19°C. Po każdym naciśnięciu przycisku Freezer/Temp (Zamrażarka/ Temperatura) temperatura zmienia się w poniższej kolejności. Wskaźnik temperatury pokazuje wybraną temperaturę. Po ustawieniu temperatury wskaźnik temperatury pokazuje aktualną temperaturę w zamrażarce.

Power Freeze (Intensywne zamrażanie) Naciśnij przycisk Power Freeze (Intensywne zamrażanie), aby włączyć funkcję intensywnego zamrażania. Zaświeci się wskaźnik intensywnego zamrażania i zamraża nie produktów zostanie przyspieszone. Przy korzystaniu z tej funkcji wzrasta zużycie energii. W przypadku mrożenia dużej ilości jedzenia funkcję tę należy włączyć na co najmniej 20 godzin przed włożeniem jedzenia do komory zamrażarki. Aby wyłączyć funkcję intensywnego zamrażania, naciśnij ponownie przycisk Power Freeze (Intensywne zamrażanie). Funkcji intensywnego zamrażania nie można używać równocześnie z funkcją oszczędzania energii. Wybranie funkcji oszczędzania energii powoduje automatyczne wyłączenie funkcji intensywnego zamrażania.

POZIOMOWANIE ZAMRAŻARKI

Jeśli przód urządzenia znajduje się nieco wyżej niż tył, otwieranie i zamykanie drzwi jest łatwiejsze. Obracając nóżki regulacyjne w prawo można unieść, a obracając w lewo — opuścić zamrażarkę. Przypadek 1) Urządzenie jest pochylone w lewo.

• Obracaj lewą nóżkę regulacyjną w kierunku pokazanym strzałką, aż do wypoziomowania urządzenia. SPRAWDZANIE PANELU STEROWANIA Po każdym naciśnięciu przycisku słyszalny jest krótki dźwięk.

Child Lock (Blokada rodzicielska) <typ A> Naciśnij i przytrzymaj przycisk Child Lock (Blokada rodzicielska) przez 3 sekundy, aby włączyć funkcję blokady rodzicielskiej. Zaświeci się wskaźnik blokady rodzicielskiej i wszystkie przyciski panelu sterowania zostaną zablokowane. Aby wyłączyć funkcję blokady rodzicielskiej, ponownie naciśnij i przytrzymaj przycisk Child Lock (Blokada rodzicielska) przez 3 sekundy. obsługa zamrażarki Przypadek 1) Przypadek 1) Przypadek 2) Przypadek 2) każ dym

ciś ciś ciś nię nię nię ciu ciu ciu

nia nia14_ obsługa14_ obsługa

• Kostkarkę do lodu Twist

można zamieniać ze sobą miejscami.

• Aby uzyskać więcej miejsca, można wyjąć pokrywę górnej półki

, kostkarkę do lodu Twist

, trzy górne duże pojemniki

. Nie ma to wpływu na charakterystykę termiczną i mechaniczną. Zadeklarowana pojemność komory zamrażarki jest obliczana bez tych elementów. Nie przechowuj w zamrażarce butelek szklanych.

KORZYSTANIE Z POJEMNIKA

FRESHER (OPCJA) W pojemniku Fresher można przechowywać produkty żywnościowe lub napoje wymagające zamrożenia lub przechowywania w stanie świeżym.

• Przestaw dźwignię znajdującą się u góry pojemnika do pozycji Fresh (Świeże) lub Fresher (Świeższe).

1. Ostrzeżenie o otwartych drzwiach

Naciśnij przycisk Alarm (Ostrzeżenie), aby włączyć funkcję ostrzeżenia. Gdy drzwi lodówki będą otwarte dłużej niż 2 minuty, zaświeci się wskaźnik ostrzeżenia i zostanie włączony sygnał dźwiękowy. Aby wyłączyć funkcję ostrzeżenia, naciśnij ponownie przycisk Alarm (Ostrzeżenie).

2. Ostrzeżenie o temperaturze

Naciśnij przycisk Alarm (Ostrzeżenie), aby włączyć funkcję ostrzeżenia o temperaturze. Zaświeci się wskaźnik ostrzeżenia. Jeśli z powodu awarii zasilania temperatura w komorze zamrażarki jest za wysoka, na wyświetlaczu zacznie mrugać symbol „- -” Po naciśnięciu przycisku Freezer/Temp (Zamrażarka/Temperatura) na wyświetlaczu zostanie wyświetlona przez pięć sekund najwyższa temperatura zarejestrowana w komorze zamrażarki. Następnie zostanie wskazana bieżąca temperatura. Aby wyłączyć funkcję ostrzeżenia o temperaturze, naciśnij ponownie przycisk Alarm (Ostrzeżenie). Ostrzeżenie to może się pojawić w następujących sytuacjach: - po włączeniu urządzenia, - gdy temperatura w komorze zamrażarki jest za wysoka z powodu awarii zasilania.

3. Wyłączony wyświetlacz

Standardowo wyświetlacz temperatury jest wyłączony. Aby przełączyć między trybem włączenia i wyłączenia, naciśnij i przytrzymaj przez 3 sekundy przycisk Alarm (Ostrzeżenie).

Eco (przytrzymaj przez 3s, aby włączyć blokadę rodzicielską) Naciśnij przycisk Eco (Oszczędzanie energii), aby włączyć funkcję oszczędzania energii. Zaświeci się wskaźnik oszczędzania energii i zakres temperatur zostanie ograniczony do wartości od -15°C do -18°C. W przypadku ustawienia temperatury -19°C lub niższej automatycznie zostanie ustawiona temperatura -18°C. Naciśnij i przytrzymaj przycisk Eco (Oszczędzanie energii) przez 3 sekundy, aby włączyć funkcję blokady rodzicielskiej. Zaświeci się wskaźnik blokady rodzicielskiej i wszystkie przyciski panelu sterowania zostaną zablokowane. Aby wyłączyć funkcję blokady rodzicielskiej, ponownie naciśnij i przytrzymaj przycisk Eco (Oszczędzanie energii) przez 3 sekundy. (W przypadku modelu <TYP A> zaleca się włączanie blokady przyciskiem Child Lock (Blokada rodzicielska)

Funkcji oszczędzania energii nie można używać równocześnie z funkcją intensywnego zamrażania. Wybranie przycisku Power Freeze (Intensywne zamrażanie) powoduje automatyczne wyłączenie funkcji oszczędzania energii.

W niektórych modelach pewne elementy mogą się różnić lub mogą być niedostępne.

PRZESTROGA Fresh Ustaw dźwignię w pozycji Fresh (Świeże), aby korzystać z pojemnika Fresher tak jak z innych dużych pojemników. Fresher Ustaw dźwignię w pozycji Fresher (Świeższe), aby produkty w pojemniku Fresher dłużej zachowały świeżość.czyszczenie _15czyszczenie _15 03 CZYSZCZENIE Czas zamrażania W celu uzyskania kostek lodu zaleca się odczekać około godziny przy temperaturze ustawionej na intensywne zamrażanie. Wyjmowanie kostek lodu

1. Sprawdź, czy pojemnik

na kostki lodu znajduje się pod tacką. Jeśli nie, wsuń go na miejsce.

2. Mocno przekręć jedno

z pokręteł w prawo, aby lekko obrócić tackę. Kostki lodu spadną do pojemnika.

3. W razie potrzeby powtórz krok 2 dla drugiej

4. Aby wyjąć lód, lekko unieś tackę i pociągnij ją do

siebie. WYTWARZANIE LODU Wygląd kostkarki do lodu zależy od modelu. Wytwarzanie kostek lodu

1. Wyjmij tackę na kostki

lodu, pociągając ją do siebie.

2. Napełnij tackę wodą do

maksymalnego poziomu oznaczonego na tacce.

3. Wsuń tackę w uchwyt,

uważając, aby nie rozlać wody.

wytworzenie kostek lodu. Kostkarka do lodu Twist Lekko unieś kostkarkę do lodu i pociągnij ją do siebie. Pojemniki Wyciągnij pojemnik do końca i lekko unieś w celu wyjęcia (mały pojemnik/Fresher/duży pojemnik). Półka ze szkła hartowanego Lekko unieś półkę obiema rękami i pociągnij ją do siebie.

WYJMOWANIE ELEMENTÓW

WEWNĘTRZNYCH W niektórych modelach pewne elementy mogą się różnić lub mogą być niedostępne. Pokrywa górnej półki

1. Wciśnij do środka

pokrywę z prawej strony, aby uwolnić występ z lewej strony.

2. Gdy występy z obu

stron wyjdą z rowków, pociągnij pokrywę do siebie w celu wyjęcia. Pokrywę górnej półki należy wyjąć przy montowaniu i demontowaniu półki szklanej. konserwacja zamrażarki XBUFSMFWFM

j16_ czyszczenie16_ czyszczenie Miękkie matowe zabezpieczenie drzwi Mocno chwyć zabezpieczenie drzwi obiema rękami i delikatnie unieś w celu wyjęcia. Aby uzyskać najlepszą wydajność energetyczną, pozostaw wszystkie półki, szufl ady i kosze w miejscach pokazanych na rysunku na stronie (14).

CZYSZCZENIE ZAMRAŻARKI

Do czyszczenia nie wolno używać benzenu, rozpuszczalnika ani wybielacza (np. Clorox™). Czyszczenie urządzenia wymienionymi substancjami lub preparatami może uszkodzić powierzchnię urządzenia i stwarza ryzyko pożaru. Nie wolno spryskiwać wodą zamrażarki podłączonej do zasilania, gdyż stwarza to ryzyko porażenia prądem. Do czyszczenia nie wolno używać benzenu, rozpuszczalnika ani detergentów samochodowych ze względu na ryzyko pożaru.

KONSERWACJA ELEMENTÓW

WEWNĘTRZNYCH Konserwacja oświetlenia wnętrza Skontaktuj się z przedstawicielem serwisu. OSTRZEŻENIE PRZESTROGArozwiązywanie problemów _17rozwiązywanie problemów _17

04 ROZWIĄZYWANIE PROBLEMÓW

rozwiązywanie problemów

Urządzenie nie działa lub temperatura jest zbyt wysoka.

• Sprawdź, czy wtyczka zasilająca jest prawidłowo podłączona.

• Czy temperatura jest prawidłowo ustawiona na panelu przednim?

• Czy urządzenie stoi w nasłonecznionym miejscu lub w pobliżu źródeł ciepła?

• Czy tył urządzenia znajduje się zbyt blisko ściany? Występuje nietypowy hałas. • Sprawdź, czy urządzenie jest zainstalowane na stabilnej i równej powierzchni.

• Czy tył urządzenia znajduje się zbyt blisko ściany?

• Czy jakiekolwiek przedmioty znalazły się z tyłu urządzenia lub pod nim?

• Czy dźwięk dochodzi ze sprężarki urządzenia?

• Wewnątrz urządzenia mogą być słyszalne trzaski; jest to normalne zjawisko. Dźwięk ten występuje przy kurczeniu i rozszerzaniu się różnych akcesoriów. Przednie narożniki i boki urządzenia są ciepłe i zaczynają się pojawiać skropliny.

• W przednich narożnikach urządzenia są zamontowane termoodporne przewody zapobiegające powstawaniu skroplin. Przy wzroście temperatury otoczenia nie zawsze mogą być skuteczne. Nie oznacza to jednak usterki.

• Przy bardzo wysokiej wilgotności otoczenia skropliny mogą powstawać na zewnętrznej powierzchni urządzenia, gdy wilgoć zawarta w powietrzu styka się z chłodną powierzchnią. W urządzeniu słychać bulgotanie płynu.

• Jest to czynnik chłodniczy chłodzący wnętrze urządzenia. Wewnątrz urządzenia czuć nieprzyjemny zapach.

• Czy w zamrażarce jest zepsute jedzenie?

• Pokarmy o intensywnym zapachu (np. ryby) należy szczelnie zawijać.

• Okresowo czyść zamrażarkę i wyrzucaj zepsute lub nieświeże jedzenie. Na ścianach urządzenia jest szron.

• Czy produkty żywnościowe nie zakrywają otworów wentylacyjnych wewnątrz zamrażarki?

• Rozmieszczaj produkty jak najdalej od siebie, aby poprawić wentylację.

• Czy drzwi są dobrze zamknięte? Na wewnętrznych ścianach urządzenia i warzywach powstają skropliny.

• Produkty żywnościowe o dużej zawartości wody są przechowywane bez przykrycia przy wysokiej wilgotności lub drzwi pozostawały otwarte przez dłuższy czas.

• Przechowuj produkty pod przykryciem lub w szczelnych pojemnikach.Zakresy temperatur otoczenia Opisywana lodówka/zamrażarka jest przeznaczona do pracy w temperaturach otoczenia okre- ślonych klasą temperaturową podaną na tabliczce znamionowej. Na temperaturę wewnętrzną mogą wpływać takie czynniki, jak umiejscowienie lodówki/ zamrażarki, temperatura otoczenia i częstotliwość otwierania drzwi. W celu skompenso- wania wpływu takich czynników należy odpowiednio wyregulować temperaturę. Klasa Symbol Zakres temperatur otoczenia (°C) Umiarkowana rozszerzona SN od +10 do +32 Umiarkowana N od +16 do +32 Subtropikalna ST od +16 do +38 Tropikalna T od +16 do +43 Poland Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny) (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu ek- sploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddziele- nie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmi- otów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w fi rmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi. Kontakt do SAMSUNG Jeśli masz pytania dotyczące produktów marki Samsung, zapraszamy do kontaktu z naszą infolinią. SAMSUNG ELECTRONICS POLSKA Sp. z. o. o., ul. Marynarska 15, 02-674 Warszawa, Polska 0 801-1SAMSUNG(172-678) +48 22 607-93-33 www.samsung.com
