INSTRUKCJA OBSŁUGI DE1113407M SIEMENS

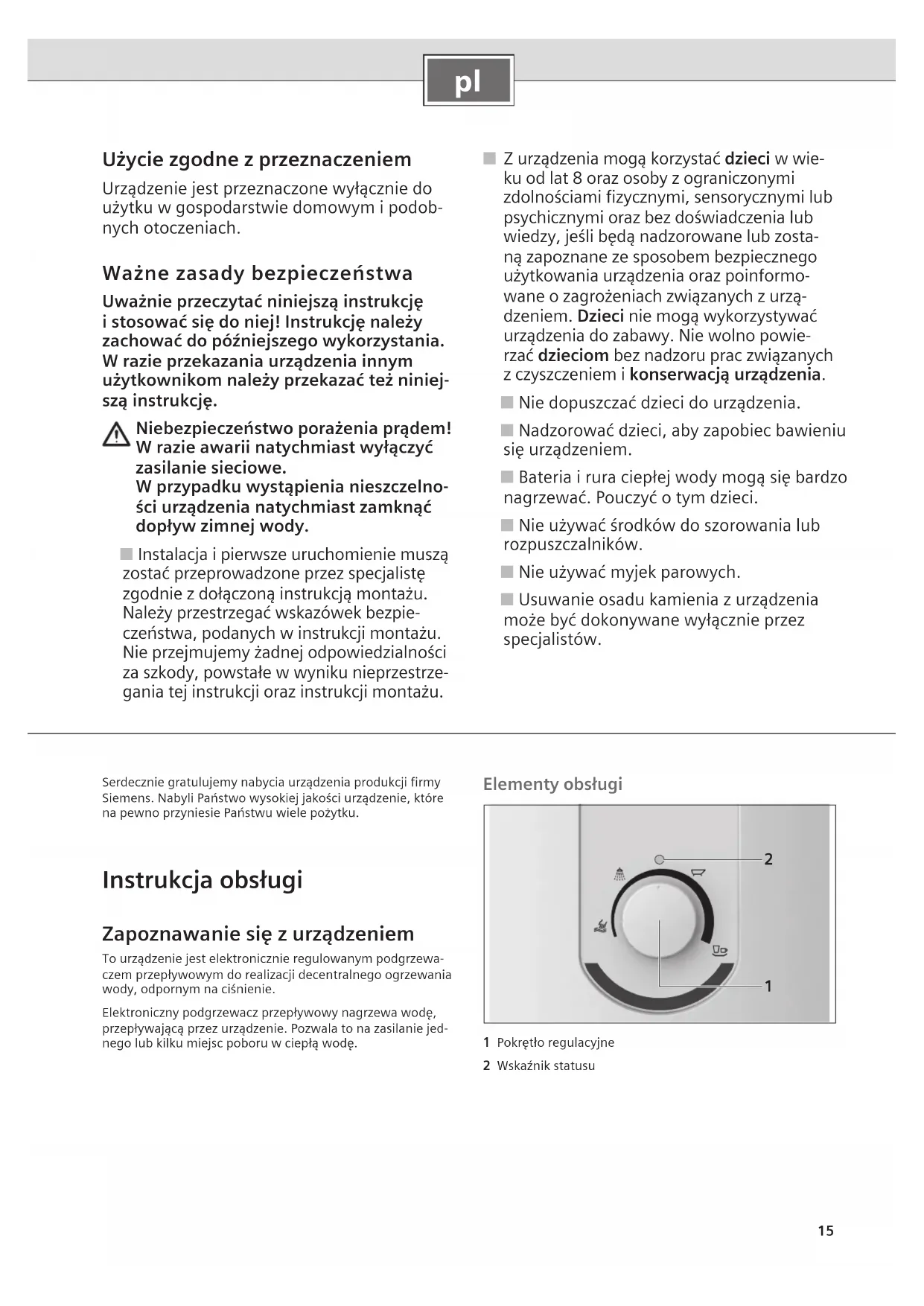

Użycie zgodne z przeznaczeniem Urządzenie jest przeznaczone wyłącznie do użytku w gospodarstwie domowym i podob- nych otoczeniach. Ważne zasady bezpieczeństwa Uważnie przeczytać niniejszą instrukcję i stosować się do niej! Instrukcję należy zachować do późniejszego wykorzystania. W razie przekazania urządzenia innym użytkownikom należy przekazać też niniej- szą instrukcję. Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe. W przypadku wystąpienia nieszczelno- ści urządzenia natychmiast zamknąć dopływ zimnej wody. ■ Instalacja i pierwsze uruchomienie muszą zostać przeprowadzone przez specjalistę zgodnie z dołączoną instrukcją montażu. Należy przestrzegać wskazówek bezpie- czeństwa, podanych w instrukcji montażu. Nie przejmujemy żadnej odpowiedzialności za szkody, powstałe w wyniku nieprzestrze- gania tej instrukcji oraz instrukcji montażu. ■ Z urządzenia mogą korzystać dzieci w wie- ku od lat 8 oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub psychicznymi oraz bez doświadczenia lub wiedzy, jeśli będą nadzorowane lub zosta- ną zapoznane ze sposobem bezpiecznego użytkowania urządzenia oraz poinformo- wane o zagrożeniach związanych z urzą- dzeniem. Dzieci nie mogą wykorzystywać urządzenia do zabawy. Nie wolno powie- rzać dzieciom bez nadzoru prac związanych z czyszczeniem i konserwacją urządzenia. ■ Nie dopuszczać dzieci do urządzenia. ■ Nadzorować dzieci, aby zapobiec bawieniu się urządzeniem. ■ Bateria i rura ciepłej wody mogą się bardzo nagrzewać. Pouczyć o tym dzieci. ■ Nie używać środków do szorowania lub rozpuszczalników. ■ Nie używać myjek parowych. ■ Usuwanie osadu kamienia z urządzenia może być dokonywane wyłącznie przez specjalistów. Serdecznie gratulujemy nabycia urządzenia produkcji firmy Siemens. Nabyli Państwo wysokiej jakości urządzenie, które na pewno przyniesie Państwu wiele pożytku. Instrukcja obsługi Zapoznawanie się z urządzeniem To urządzenie jest elektronicznie regulowanym podgrzewa-czem przepływowym do realizacji decentralnego ogrzewania wody, odpornym na ciśnienie.Elektroniczny podgrzewacz przepływowy nagrzewa wodę, przepływającą przez urządzenie. Pozwala to na zasilanie jed-nego lub kilku miejsc poboru w ciepłą wodę. Elementy obsługi

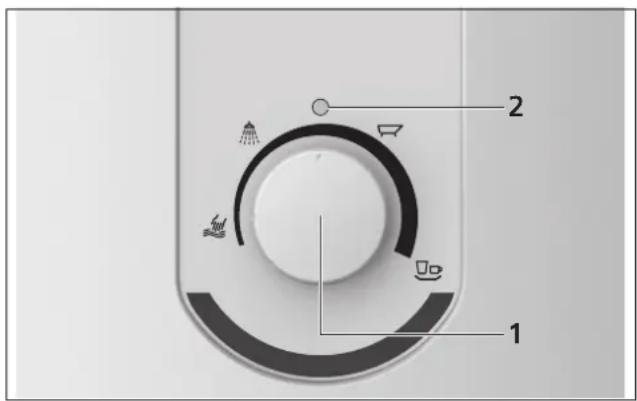

1 Pokrętło regulacyjne2 Wskaźnik statusu16

Obsługiwanie urządzenia Włączanie i wyłączanie urządzenia Podgrzewacz przepływowy włącza się i nagrzewa wodę z chwilą odkręcenia zaworu ciepłej wody. Po zamknięciu za- woru wody urządzenie wyłącza się. Ustawianie temperatury wody ■ Obrócić pokrętło regulacyjne. Płynna regulacja wymaganej temperatury. Mycie rąk Kąpiel pod prysznicem Kąpiel w wannie Mycie naczyń Wskazówka: W kombinacji z armaturą termostatową dla uzyskania wysokiej temperatury lub dużego przepływu wody zalecane jest ustawienie „Kąpiel w wannie“ lub „Mycie naczyń“

Podwyższanie temperatury wody Jeżeli przy całkowicie otwartym zaworze wody nie zostanie osiągnięta wyższa temperatura, to przez podgrzewacz prze- pływowy przepływa więcej wody, niż jest on w stanie nagrzać swoją mocą. ■ W takim przypadku należy nieco przymknąć zawór ciepłej wody. Obniżanie temperatury wody ■ Przestawić pokrętło regulacyjne na niższy stopień, np. „Mycie rąk“

Wskazówka: Wraz ze zmianą temperatury zasilania urzą- dzenia zmienia się także temperatura wody, wypływającej z armatury. Wskaźnik statusu Dioda LED Stan pracy urządzenia Wył Wył Świeci kolorem zielonym Włączony Miga kolorem zielonym (1/s) Ustawiona temperatura nie jest osią- gana, natężenie przepływu wody jest za duże w stosunku do mocy przyłą- czeniowej (urządzenie osiągnęło gra- nicę mocy), patrz rozdział „Co zrobić w przypadku zakłócenia?” Miga kolorem zielonym (2/s) Faza zimnego płukania Miga kolorem czerwonym Patrz „Co zrobić w przypadku zakłócenia?” Uruchamianie po awarii zasilania ■ Całkowicie otworzyć zawór ciepłej wody i dotąd pobierać wodę, aż będzie wypływać ciepła. Uruchamianie po wyłączeniu wody ■ Odłączyć urządzenie od zasilania (wyłączyć bezpieczniki w instalacji domowej). ■ Dotąd trzymać otwarty zawór ciepłej wody, aż wypłynie całe powietrze z przewodu. ■ Ponownie włączyć bezpieczniki. ■ Całkowicie otworzyć zawór ciepłej wody i pobierać wodę przez co najmniej jedną minutę. Ze względów bezpieczeństwa urządzenie zaczyna nagrzewać dopiero po tej operacji. Urządzenie jest gotowe do pracy. Oszczędność energii ■ Ustawić wymaganą temperaturę wody bezpośrednio w urządzeniu. Przy ustawieniu około 40 °C (pozycja pokrętła regulacyj- nego „Kąpiel pod prysznicem“ ) urządzenie pracuje naj- bardziej ekonomicznie. Wskazówka: Mieszanie zimnej i ciepłej wody w armaturze powoduje niepotrzebne zużycie wody i energii. Ponadto powoduje to wzmożone osadzanie się kamienia ko- tłowego w urządzeniu. Dlatego zawsze ustawiać wymaganą temperaturę bezpośrednio w urządzeniu. Praca w zimie Wskazówka: W zimie może dojść do spadku temperatury wody zasilającej, co powoduje, że niemożliwe jest osiągnię- cie wymaganej temperatury na wylocie. ■ Na tyle zredukować strumień wody, pobieranej z armatury, aż osiągnięta zostanie wymagana temperatura ciepłej wody. Czyszczenie ■ Urządzenie należy czyścić tylko wilgotną szmatką. ■ Nie używać agresywnych środków czyszczących ani środ- ków do szorowania. ■ Nie używać myjek parowych. Serwis Wzywając serwis należy podać numer E i numer FD posia- danego urządzenia. Numery te można znaleźć na tabliczce znamionowej po wewnętrznej stronie klapki przedniej. Dane kontaktowe znajdują się na ostatniej stronie niniejszej instrukcji.17

Co zrobić w przypadku zakłócenia? Uwaga! Naprawę urządzeń elektrycznych może przeprowadzić tylko i wyłącznie wykwalifikowany specjalista. Niefachowo przeprowadzone naprawy mogą wywołać poważne niebezpieczeństwa zagrażające użytkownikowi. Jeżeli urządzenie nie działa zgodnie z oczekiwaniami, to często jest to spowodowane tylko jakąś drobnostką. Proszę sprawdzić, czy w oparciu o poniższe wskazówki nie jest możliwe samodzielne usunięcie zakłócenia. Pozwoli to uniknąć kosztów niepo- trzebnego wzywania serwisu. Klient usuwa zakłócenie we własnym zakresie Usterka Przyczyna Środki zaradcze Za mały przepływ wody Zatkane sitko w zaworze wody lub w gło- wicy natryskowej. Wyjąć sitko i oczyścić go albo usunąć kamień. Ustawiona wysoka tempera- tura wody nie jest osiągana. Podgrzewacz przepływowy jest podłączony do baterii termostatycznej. Ustawić temperaturę w podgrzewaczu prze- pływowym na „Mycie naczyń“

Woda nie staje się ciepła. Zadziałał bezpiecznik instalacji domowej. Sprawdzić bezpiecznik instalacji domowej. Spadła temperatura zasilania lub urządzenie pracuje na granicy mocy. Ustawić niższą temperaturę w urządzeniu, np. „Mycie rąk“

LED statusu miga czerwonym światłem. Usterka w urządzeniu Prosimy skontaktować się z serwisem. Jeżeli usunięcie zakłócenia było niemożliwe, to należy wezwać serwis. Specjalista serwisowy usuwa zakłócenie Usterka Przyczyna Środki zaradcze Za niskie natężenie przepływu wody mimo oczyszczenia sitka w armaturze lub natrysku Sitko w urządzeniu jest zatkane. Zlecić specjaliście oczyszczenie urządzenia. Zakłócenie zostaje usunięte automatycznie Usterka Przyczyna Środki zaradcze Przez chwilę płynie zimna woda. Detekcja powietrza w urządzeniu wykrywa powietrze w wodzie i krótkotrwale wyłącza moc grzewczą. Po kilku sekundach podgrzewacz przepływowy automatycznie rozpoczyna normalną pracę. Utylizować w sposób nieszkodliwy dla środowiska ■ Opakowanie należy utylizować w sposób nieszkodliwy dla środowiska. To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą z dnia 29 lipca 2005r. „O zużytym sprzęcie elektrycznym i elek- tronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Wytyczna ta określa ramy obowiązującego w całej Unii Euro pejskiej odbioru i wtórnego wykorzystania starych urządzeń. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpa- dami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużyte- go sprzętu elektrycznego i elektronicznego. Prowadzący zbiera- nie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Gwarancja Urządzenie podlega warunkom gwarancji wydanej przez na- sze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymacie Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyjnych konieczne jest przedło- żenie dowodu kupna urządzenia. Zastrzega się prawo wpro- wadzania zmian. Warunki gwarancji Warunki gwarancji są regulowane odpowiednimi przepisami Kodeksu Cywilnego oraz Rozporządzeniem Rady Ministrów z dn.30.05.1995 r. „W sprawie szczególnych warunków za- wierania i wykonywania umów rzeczy ruchomych z udziałem konsumentów“. Zmiany zastrzeżone.18
