INSTRUKCJA OBSŁUGI CNS 250 U STIEBEL ELTRON

Instrukcja użytkowania i montażu

Česky

Nástěnný konvektor

Polski strona 20 - 22

1. Instrukcja obsługi 20

1.1 Opis urządzenia

1.2 Obstuga

1.3 Wskazówki dotyczące bezpieczeństwa

1.4 Czyszczenie i konserwacja

Co robić, gdy ? 21

1. Instrukcja montażu 21

2.1 Budowa urządzenia

2.2 Przepisy i zalecenia

2.3 Montaż urządzenia

2.4 Podłączenie elektryczne

2.5 Przekazanie Użytkownikowi

Dane techniczne 22

1. Środowisko naturalne i recykling 22

2. Gwarancja 22

Obsah

Česky strana 23 - 25

1. Návod k obsluze 23

1.1 Popis prístroje

1.2 Obsluha

Najważniejsza wskazówka

2 1 C26_07_31_0007

1 Wyłącznik wt. / wyt.
2 Pokrętło doboru temperatury
3 Sztyfty ograniczające

W celu uniknięcia potencjalnego ryzyka pożaru lub porażenia prądem elektrycznym użytkowanie urządzeń elektrycznych musi być zgodne z obowiązującymi w tym zakresie przepisami. W związku z powyższym urządzenie należy użytkować zgodnie z wskazówkami zaleceniami zawartymi w niniejszej instrukcji. Każde użycie konwektora niezgodne z zaleceniami producenta może spowodować uszkodzenie urządzenia lub niebezpieczeństwo dla zdrowia Użytkownika.

Należy zwrócić uwagę na prawidłowy dobór mocy grzewczej konwektora do zapotrzebowania ciepła pomieszczenia.

Przed rozpoczęciem eksploatacji urządzenia należy przeczytać starannie niniejszą instrukcję i przestrzegać jej zaleceń.

Niniejszą instrukcję obsługi należy starannie przechować i w przypadku sprzedaży urządzenia przekazać ją nowemu właścicielowi. W przypadku napraw lub konserwacji konwektora instrukcję należy udostępnić Serwisantowi do wglądu.

1.1 Opis urządzenia

Konwektory typu CNS są przystosowane wyłącznie do montażu na ścianie. Służą jako wyłączne źródło ogrzewania np. w łazienkach lub toaletach, oraz jako ogrzewanie wspomagające lub okresowe w pokojach gościnnych i pomieszczeniach do uprawiania hobby.

Typoszereg CNS – S

Po zamocowaniu na ścianie i podłączeniu do gniazdka elektrycznego urządzenie jest gotowe do użytku.

Typoszereg CNS - U

Po zamocowaniu na ścianie i podłączeniu stałym poprzez puszkę przyłączeniową do obwodu elektrycznego urządzenie jest gotowe do użytku.

Działanie urządzenia

Powietrze dopływające do konwektora jest ogrzewane przez element grzejny (grzałkę) i wypływa górną kratką wypływu powietrza (4) na zasadzie naturalnej konwekcji.

Zimne powietrze dopływa do urządzenia poprzez otwory znajdujące się w jego dolnej części.

Elementy zabezpieczające

Konwektory CNS posiadają ogranicznik temperatury bezpieczeństwa (STR), który wyłącza urządzenie w przypadku jego przegrzania. Po usunięciu przyczyny np. zatkane otwory dopływu lub odpływu powietrza, konwektor podejmuje automatycznie dalszą pracę.

1.2 Obsługa

Konwektor jest włączany lub wyłączany przy pomocy wyłącznika (1) znajdującego się z prawej strony urządzenia.

Żądana temperatura pomieszczenia nastawiana jest za pomocą pokrętła doboru temperatury (2) bezstopniowo w zakresie od ok. +6°C do +30 °C. Temperatura w pomieszczeniu utrzymywana jest na stałym nastawionym poziomie, dzięki wbudowanemu w urządzenie regulatorowi temperatury, poprzez krótkie powtarzające się nagrzewanie. W tym celu moc grzewcza urządzenia musi odpowiadać co najmniej zapotrzebowaniu cieplnemu pomieszczenia.

Jeżeli w danym pomieszczeniu znajduje się kilka urządzeń grzewczych ustawienie pokrętła doboru temperatury w poszczególnych urządzeniach może nie być jednakowe.

W celu uniknięcia nadmiernego zużycia energii elektrycznej przy otwartych oknach, podczas wietrzenia pomieszczenia konwektor należy wyłączyć wyłącznikiem (1).

Zabezpieczenie przeciwmrozowe \*

W przypadku użycia konwektora jako zabezpieczenia pomieszczeń przed zamarzaniem, pokrętło doboru temperatury (2) należy przekręcić do oporu w kierunku odwrotnym do ruchu wskazówek zegara (4). W takim położeniu regulator temperatury włącza ogrzewanie w chwili spadku temperatury w pomieszczeniu do wartości ok. +6°C.

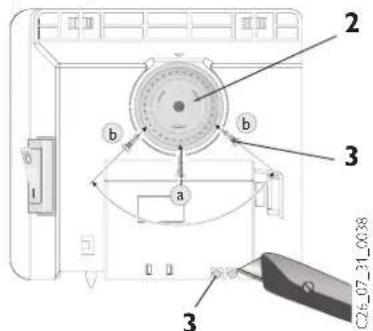

Ograniczenie regulatora temperatury

Przy pomocy dwóch sztyftów (3) znajdujących się na tylnej ściance obudowy regulatora możliwe jest ograniczenie regulatora temperatury do określonej nastawy lub ograniczenie zakresu nastaw temperatury.

C28_07_31_0038

W celu ograniczenia do żądanej temperatury należy sztyft a wetknąć w otwór znajdujący się po stronie przeciwnej.

Przy ograniczaniu zakresu nastaw temperatury należy nastawić wartość minimalną i maksymalną pokrętłem doboru temperatury i zaznaczyć poprzez wetknięcie sztyftu b w otwór znajdujący się po przeciwnej stronie.

1.2.1 Dodatkowy regulator temperatury

Ogrzewacz może współpracować z dostępnymi w handlu regulatorami temperatury. W tym celu należy przekręcić pokrętło doboru temperatury (2) do oporu w kierunku ruchu wskazówek zegara (MAX). Dodatkowy regulator temperatury powinien być umieszczony na wysokości co najmniej 1,5 m od podłogi, w możliwe dużej odległości od ogrzewacza.

1.2.2 Wyłączenie z eksploatacji

W celu całkowitego wyłączenia urządzenia należy ustawić wyłącznik w pozycji wyt. (AUS) i wyciągnąć wtyczkę z gniazdka. Wtyczki nie wolno wyciągać z gniazdka za przewód.

1.3 Wskazówki dotyczące bezpieczeństwa

Urządzenie nie może być używane:

• w pomieszczeniach zagrożonych niebezpieczeństwem pożaru lub eksplozji przez działanie chemikaliów, kurzu, gazów i łatwopalnych oparów.
• w bezpośredniej bliskości przewodów lub zbiorników zawierających materiały łatwopalne lub zagrożone eksplozją

Z tego powodu niedopuszczalne jest niezachowanie minimalnych odległości.

• Montaż instalacji elektrycznej, pierwsze uruchomienie oraz konserwacja urządzenia mogą być wykonywane jedynie przez uprawnionego Fachowca, na podstawie niniejszej instrukcji
• Urządzenie nie może być w żadnym wypadku użytkowane w chwili gdy w pomieszczeniach, w których się znajduje prowadzone są prace malarskie, układanie podłóg lub wykładzin, czyszczenie przy użyciu benzyny lub podobnych płynów łatwopalnych oraz pastowanie podłóg.
• Powierzchnie obudowy i kratki wylotu powietrza mogą podczas pracy urządzenia nagrzewać się do temperatury ok. 80°C. W pobliżu konwektora w żadnym przypadku nie powinny przebywać dzieci!
• Z uwagi na niebezpieczeństwo zapalenia się nie należy układać na ogrzewaczu, opierać ani wsuwać pomiędzy ogrzewacz i ścianę żadnych przedmiotów np. ręczników, bielizny itp. Ponadto w najbliższym otoczeniu urządzenia nie mogą znajdować się żadne serwety, zasłony lub pojemniki z substancjami łatwopalnymi.

W celu zabezpieczenia konwektora przed przegrzaniem nie wolno go zakrywać.

• A Należy zachować niżej wymienione minimalne odległości mebli, zasłon, firanek i materiałów łatwopalnych od elementów konstrukcyjnych ogrzewacza:
• Konwektor nie może być używany jako stojący
• Nie stawać na urządzeniu
• Nie wolno dokonywać żadnych zmian lub przeróbek konwektora

od otworów wylotowych	500 mm
od boków	100 mm

od górnej części obudowy

⇒ 150 mm

od dolnej części obudowy

⇒ 100 mm

od tylnej ścianki urządzenia ⇒ 26 mm Gorące powietrze musi bez przeszkód wypływać z urządzenia

• Urządzenia nie pozostawiać bez nadzoru podczas pracy
• Ostrożność zalecana jest szczególnie w przypadku obecności dzieci, zwierząt lub osób niepełnosprawnych
• W przypadku uszkodzenia elementów konwektora, jego upadku lub wystąpienia usterki nie należy go uruchamiać

1.4 Czyszczenie i konserwacja

W przypadku ewentualnego wystąpienia na obudowie urządzenia lekkich brązowych przebarwień, należy je niezwłocznie usunąć wilgotną ściereczką.

Urządzenie należy myć po ostygnięciu używając zwykłych środków pielęgnacyjnych. Unikać środków szorujących i żracych. Nie wolno pryskać środków czyszczących do otworów wlotu i wylotu powietrza.

Przy regularnych przeglądach należy dokonywać również kontroli elementów regulująco –kontrolnych. Najpoźniej po 10 latach od pierwszego uruchomienia należy bezwzględnie dokonać dokładnie kontroli wszystkich elementów regulacyjno – zabezpieczających.

Co robić, gdy ?

- Urządzenie nie ogrzewa się?

Sprawdzić, czy . . .

... Włączony jest wyłącznik.

. Włączone są bezpieczniki lub nie zadziałło zabezpieczenie różnicowo-prądowe.

Usunąć przyczynę

Jeżeli konwektor nadal nie ogrzewa się zawiadomić Serwis!

- Urządzenie wyłącza się samoczynnie?

Sprawdzić, czy urządzenie nie jest zakryte i czy nie doszło do jego przegrzania (np. zatkane otwory powietrzne)

Usunąć przyczynę!

Jeżeli po kilku minutach ochłodzenia urządzenie nadal nie grzeje, zawiadomić serwis!

• Zostanie powiadomiony serwis?

podać typ (Typ) i numer (Nr.) urządzenia z tabliczki znamionowej (8)

STEBELIRON

Typ: CNS ....

2. Instrukcja montażu (dla Instalatora)

Zamocowanie ogrzewacza i wykonanie podłączenia elektrycznego powinny być wykonane przez Instalatora na podstawie niniejszej instrukcji.

Opakowanie urządzenia należy usunąć na miejscu montażu. Przy rozpakowaniu urządzenia należy sprawdzić, czy w opakowaniu nie zostały żadne elementy.

2.1 Budowa urządzenia

4 Kratka wypływu ciepłego powietrza
5 Listwa mocująca
6 Bolec zabezpieczający
7 Przewód zasilania elektrycznego
8 Tabliczka znamionowa

2.2 Przepisy i zalecenia

Urządzenie nie może być używane:

– w pomieszczeniach zagrożonych niebezpieczeństwem pożaru lub eksplozji przez działanie chemikaliów, kurzu, gazów i łatwopalnych oparów.
– w bezpośredniej bliskości przewodów lub zbiorników zawierających materiały łatwopalne lub zagrożone eksplozją
Z tego powodu niedopuszczalne jest niezachowanie minimalnych odległości.

W warsztatach lub innych pomieszczeniach, w których występują spaliny, oleje i opary benzyny lub też chemikalia czy rozpuszczalniki może dochodzić do utrzymujących się przez dłuższy czas nieprzyjemnych zapachów lub zanieczyszczeń.

• urządzenie może być zamontowane tylko na pionowej ścianie odpornej na temperaturę minimum 80°C
• należy bezwzględnie zachować minimalne odległości od otaczających przedmiotów
• instalacja elektryczna i podłączenie muszą być wykonane zgodnie z Polską Normą i zaleceniami Zakładów Energetycznych
• urządzenie nie może być zamontowane bezpośrednio pod gniazdkiem elektrycznym
• o ile urządzenie zostanie podłączone do elektrycznej puszki przyłączeniowej należy przewidzieć możliwość odłączenia od sieci na wszystkich biegunach na odległość minimum 3 mm, za pomocą bezpieczników lub przekaźników. Instalacja za pomocą kabla przewodu ułożonego na stałe nie jest dozwolona.

• napięcie w miejscu montażu ogrzewacza musi być zgodne z podanym na tabliczce znamionowej

• przy instalacji urządzenia w pomieszczeniach wyposażonych w wannę lub kabinę prysznicową należy przestrzegać stref bezpieczeństwa

• urządzenie należy zamontować w taki sposób, aby pokrętło regulacji było niedostępne dla osób znajdujących się w wannie lub pod prysznicem
• przewód zasilania sieciowego może być wymieniony tylko przez uprawnionego Fachowca, na oryginalny przewód producenta

2.3 Montaż urządzenia

2.3.1 Montaż uchwytu ściennegoB

Listwę mocującą należy wykorzystać jako szablon do montażu. Zapewnia ona prawidłowe umieszczenie konwektora. Mocowanie urządzenia należy wykonać w następujący sposób:

I załączoną do urządzenia listwę mocującą (5) ustawić poziomo na podłodze i zaznaczyć na ścianie otwory montażowe a i d.
→ II podnieść listwę mocującą tak, aby otwory b w listwie mocującej pokrywały się z wykonanymi uprzednio zaznaczeniami na ścianie
→ zaznaczyć na ścianie otwory c i d listwy mocującej

w miejscach wszystkich czterech zaznaczeń wywiercić otwory i przymocować listwę mocującą przy pomocy odpowiednich kołków rozporowych i wkrętów, przystosowanych do danego rodzaju ściany. Przy wykorzystaniu poziomych i pionowych otworów wzdłużnych możliwa jest korekta położenia listwy w przypadku niedokładnego wykonania otworów w ścianie.

2.3.2 Montaż urządzenia C

Przy wykorzystaniu przecięć w tylnej ściance zawiesić konwektor równocześnie na 4 występach listwy mocującej i wcisnąć

zatrzask. Obrócić bolec zabezpieczający (6) listwy mocującej do oporu, w kierunku ruchu wskazówek zegara.

W celu demontażu konwektora, po odblokowaniu bolca zabezpieczającego urządzenie podnieść lekko i wysunąć do przodu z zaczepów.

2.4 Podłączenie elektryczne

Podłączenie elektryczne może być wykonane tylko do sieci prądu zmiennego o napięciu 230V i częstotliwości 50 Hz.

Do podłączenia należy zainstalować gniazdko sieciowe z uziemieniem lub elektryczną puszkę przyłączeniową w

odległości minimum 10 cm od boku urządzenia. Przy podłączeniu do puszki przyłączeniowej należy obciąć wtyczkę, a przewód elektryczny skrócić w razie potrzeby w taki sposób, aby nie leżał na urządzeniu. Końcówki przewodów zalutować lub wyposażć w tuleje zaciskowe.

2.5 Przekazanie Użytkownikowi

Należy wyjaśnić zasadę działania i funkcje urządzenia. Zwrócić uwagę na bezpieczeństwo użytkowania.

Dane techniczne

Typ CNS 50 S CNS 75 S	CNS 100 S	CNS 125 S	CNS 150 S	CNS 175 S	CNS 200 S	CNS 250 S	CNS 300 S
Wys. mm 450
Szer. mm 370 445 445 590	590 740 7	40 890 1040
Głęb. mmz listwą mocującą				78100
Wymiar A mm 121 195 195	343 343 4	91 491 639	787
Ciężar kg	3,0	4,2	4,2	5,6	5,6	7,0	7,0	8,4	9,8
Zasilanie				1/N ~ 230 V 50 Hz
Moc grzewcza kW	0,5	0,75	1,0	1,25	1,5	1,75	2,0	2,5	3,0
Zakres nastaw temp. °C				ok. 6 do 30
Zabezpieczenieprzeciwmrozowe °C				ok. 6
Klasazabezpieczenia				II
Rodzaj ochrony IP 24, (bryzgoszczelna)
Dopuszczenia				Patrz tabliczka znamionowa

3. Środowisko naturalne i recykling

Utylizacja zużytych urządzeń

Urządzenia oznakowane tym znakiem nie mogą być wyrzucane do pojemników na śmieci, należy

je zbierać i utylizować osobno. Utylizacja zużytych urządzeń musi być dokonana zgodnie z obowiązującymi przepisami lokalnymi.

4. Gwarancja

Gwarancja obejmuje tylko obszar kraju w którym urządzenie zostało zakupione. Naprawy gwarancyjne należy zgłaszać do zakładu serwisowego wymienionego w karcie gwarancyjnej.

Montaż, podłączenie elektryczne oraz konserwacja urządzenia być wykonane wyłączenie przez wnionego fachowca Instalatora.

Producent nie bierze odpowiedzialności za uszkodzenia urządzeń wynilkłe z montażu i/lub użytkowania niezgodnego z niniejszą instrukcją montażu i obsługi.
