INSTRUKCJA OBSŁUGI WS 1503 ADE

Weather Station with Wireless Outdoor Sensor | Estación meteorológica con sensor exterior inalámbrico | Station météo avec capteur extérieur sans fil | Stazione meteorologica con sensore esterno senza fili | Weerstation met draadloze buitensensor | Stacja pogodowa z bezprzewodowym czujnikiem zewnętrznym

OUT SENSOR 12:49 INDOOR TEMPERATURE 37°C 20.0 Hi 27° 21°Lo! Hi 52° HUMIDITY OF Lo! 42% 33° MOON PHASE PRESSURE 1020 HI 53° HUMIDITY OF Lo! 24% ADE

RIDE 26.0°C -42°

Bedienungsanleitung

WS 1502 | WS 1503

Gebruiksaanwijzing | Instrukcja obsługi

Wybrałeś wysokiej jakości produkt firmy ADE, który łączy inteligentne funkcje i wyjątkowy design. Dzięki tej stacji pogodowej zawsze będziesz mieć dostęp do kompleksowych informacji o pogodzie i temperaturze. Firma ADE ma wieloletnie doświadczenie w branży, co daje gwarancję najwyższych standardów technicznych i sprawdzonej jakości.

Życzymy owocnego i przyjemnego sprawdzania warunków atmosferycznych.

Zespół ADE

Skład

• Elementy stacji pogodowej:
  -Stacja bazowa
  -Zewnętrzny czujnik bezprzewodowy
• Baterie:
  -2 x LR6 (AA) do stacji bazowej
  -2 x LR03 (AAA)/1,5 V do zewnętrznego czujnika bezprzewodowego
• Zasilacz stacji bazowej
• Instrukcja obsługi

Spis treści

Skład....230

Spis treści....231

Informacje ogólne....233

Przeznaczenie....234

Zasady bezpieczeństwa....234

Zestaw bezprzewodowej stacji pogodowej oferuje.239

Stacja bazowa....240

Przód....240

Tyl....241

Zewnętrzny czujnik bezprzewodowy......242

Przygotowanie 243

Czujnik zewnętrzny 243

Stacja bazowa....244

Sygnał ustawienia czasu 245

Informacje ogólne 245

Rozpoczęcie odbierania sygnału......246

Ręczne ustawianie czasu i daty......247

Ręczne rozpoczęcie odbierania sygnału......248

Umiejscowienie 249

Informacje ogólne 249

Wskaźniki wyświetlane na stacji bazowej .....252

Data i tydzień......252

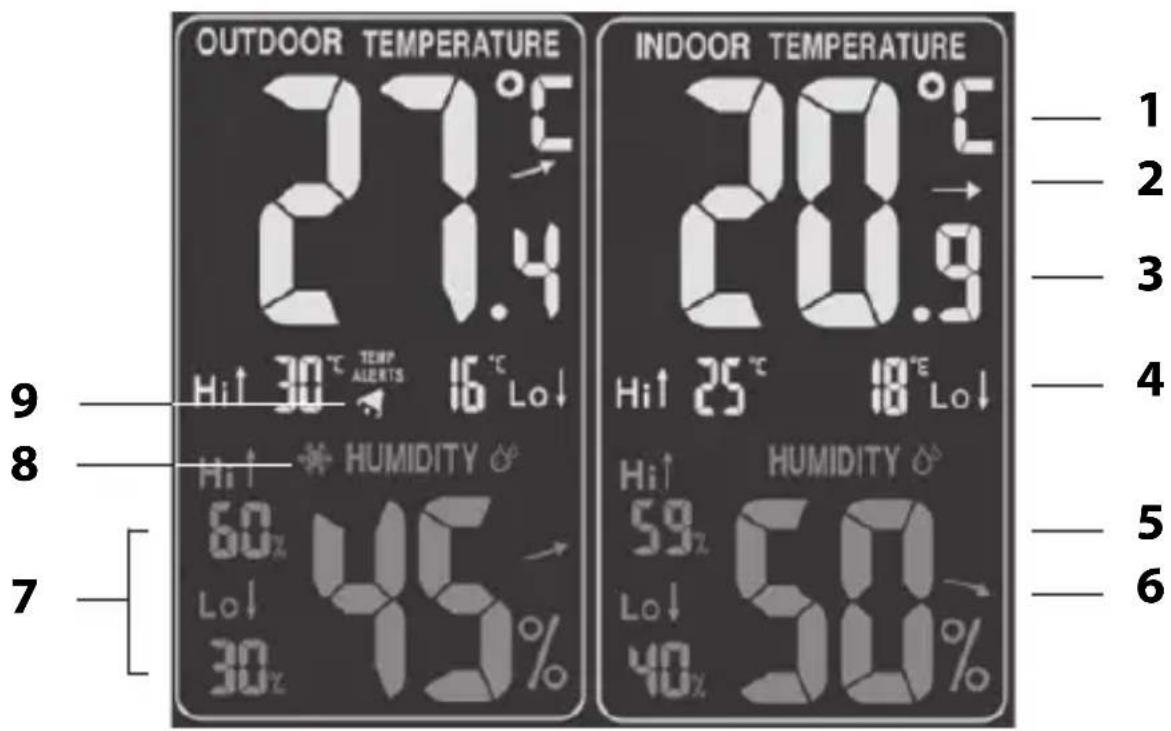

Informacje o pogodzie....253

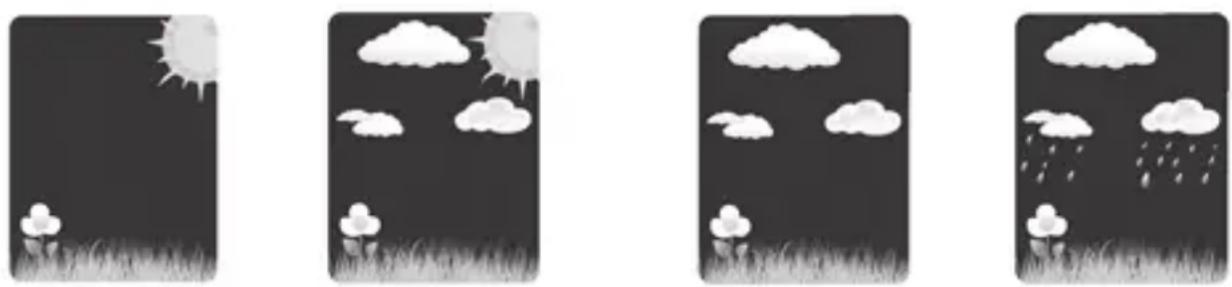

Prognoza i trendy pogody....254

Trend temperatury i wilgotności......255

Wskaźnik ciśnienia atmosferycznego .....256

Wskaźnik faz księżyca 256

Ostrzeżenie o szronie i temperaturze......256

Alarm....258

Nastawianie budzika....258

Włączanie/wyłączanie budzika......259

Wyłączenie budzika......259

Inne funkcje....260

Podświetlenie wyświetlacza......260

Przywrócenie ustawień fabrycznych......260

Czyszczenie 261

Problem/Rozwiązanie....262

Dane techniczne....264

Deklaracja zgodności....265

Gwarancja 266

Utylizacja....266

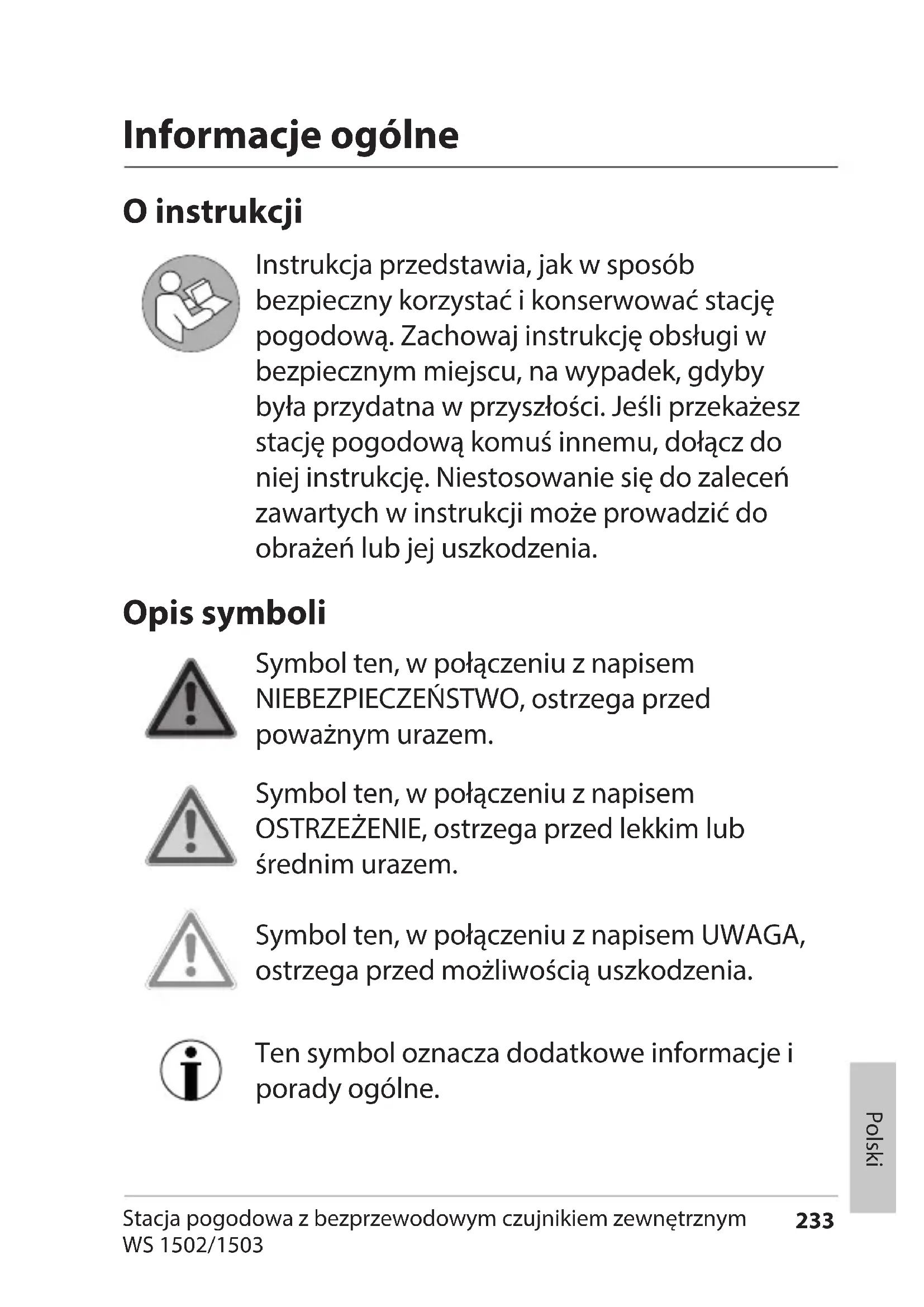

O instrukcji

Instrukcja przedstawia, jak w sposób bezpieczny korzystać i konserwować stację pogodową. Zachowaj instrukcję obsługi w bezpiecznym miejscu, na wypadek, gdyby była przydatna w przyszłości. Jeśli przekażesz stację pogodową komuś innemu, dołącz do niej instrukcję. Niestosowanie się do zaleceń zawartych w instrukcji może prowadzić do obrażeń lub jej uszkodzenia.

Opis symboli

Symbol ten, w połączeniu z napisem NIEBEZPIECZEŃSTWO, ostrzega przed poważnym urazem.

Symbol ten, w połączeniu z napisem OSTRZEŻENIE, ostrzega przed lekkim lub średnim urazem.

Symbol ten, w połączeniu z napisem UWAGA, ostrzega przed możliwością uszkodzenia.

Ten symbol oznacza dodatkowe informacje i porady ogólne.

Przeznaczenie

• Stacja pogodowa, składająca się ze stacji bazowej i zewnętrznego czujnika bezprzewodowego wyświetla różne informacje o pogodzie (ciśnienie atmosferyczne, temperaturę, itp.) w najbliższej okolicy. Stacja pogodowa prognozuje pogodę na podstawie pomiarów warunków atmosferycznych.
• Ponadto stacja pogodowa podaje datę, godzinę, fazy księżyca i ma zintegrowany alarm.
• Stacja pogodowa nie nadaje się do wykorzystania komercyjnego polegającego na tworzeniu prognoz pogody ani do dokonywania pomiarów meteorologicznych.

Zasady bezpieczeństwa

- Ze stacji mogą korzystać dzieci po ukończeniu ósmego roku życia oraz osoby o obniżonej sprawności fizycznej, sensorycznej lub psychicznej, lub nieposiadające doświadczenia i/lub wiedzy, o ile są pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego korzystania z urządzenia i rozumieją potencjalne niebezpieczeństwa z jakimi może się to wiązać.

- Urządzenie i zasilacz należy trzymać w miejscu niedostępnym dla dzieci poniżej 8 roku życia.

- Dzieci nie mogą czyścić urządzenia i wykonywać czynności konserwacyjnych, o ile nie ukończyły 8 lat i nie są nadzorowane.

- Należy pilnować, aby dzieci nie bawiły się urządzeniem.

- Stacji pogodowej i zasilacza nie wolno zanurzać w wodzie lub innych cieczach. Grozi to porażeniem! Nie należy zatem umieszczać stacji bazowej w pobliżu źródeł wilgoci, na przykład umywalek.

- Należy korzystać wyłącznie z dołączonego zasilacza i wymienić go na zasilacz tego samego typu. Zasilacz można stosować jedynie w suchych pomieszczeniach i należy chronić go przed działaniem wilgoci.

Niebezpieczeństwo dla dzieci

- Połknięcie baterii może oznaczać zagrożenie życia. Dlatego stację pogodową, czujnik bezprzewodowy i baterie należy trzymać w miejscu niedostępnym dla małych dzieci. W razie połknięcia baterii należy niezwłocznie skorzystać z pomocy medycznej.

- Upewnij się, że dzieci nie mają dostępu do opakowania i małych części zawartych w zestawie. W razie połknięcia grozi to zadławieniem.

Ryzyko porażenia prądem (przy korzystaniu z zasilacza)

• Podłącz urządzenie do prawidłowo zainstalowanego kontaktu o napięciu odpowiadającemu napięciu podanemu w „Danych technicznych”.
• Upewnij się, że gniazdko jest łatwo dostępne, aby w razie potrzeby szybko odłączyć zasilacz.
• Nie należy używać stacji, jeśli zasilacz lub kabel zasilacza są uszkodzone.
• Nie zasłaniaj zasilacza zasłoną, gazetą itp. i upewnij się, że jest odpowiednio wietrzony. Zasilacz może się nagrzewać.
• Przed podłączeniem zasilacza całkowicie rozwiń jego kabel. Uważaj, aby przy tym nie uszkodzić kabla ostrymi rogami lub gorącymi przedmiotami.
• Wyciągnij kabel zasilający z gniazdka:

-przed czyszczeniem bezprzewodowej stacji pogodowej,

-jeśli w trakcie pracy występują zakłócenia, na czas burzy.

-Zawsze wyciągaj trzymając za wtyczkę, nie za kabel.

- Nie wprowadzaj zmian we wtyczce lub kablu. Naprawę przeprowadzać mogą jedynie specjalistyczne warsztaty, ponieważ nieprawidłowo naprawione urządzenia mogą stanowić zagrożenie.

- Nie wymieniaj kabla zasilającego. Uszkodzony kabel lub zasilacz należy zezłomować i zastąpić zasilaczem tego samego typu.

Ryzyko obrażeń

- Uwaga: Niewłaściwe użytkowanie baterii grozi wybuchem. Nie należy ponownie ładować baterii, regenerować ich innymi metodami, rozbierać, wrzucać do ognia ani powodować spięć.

- Unikaj kontaktu płynu znajdującego się w baterii ze skórą, oczami i błonami śluzowymi. W razie kontaktu z cieczą należy niezwłocznie przepłukać miejsce kontaktu czystą wodą i skontaktować się z lekarzem.

Uwaga na możliwość uszkodzenia

- Chroń stację bazową i zewnętrzny czujnik przed kurzem, wstrząsami, ekstremalnymi temperaturami i światłem słonecznym.

- Chron stację bazową przed wilgocią. Stację należy umieścić jedynie w suchym, zamkniętym pomieszczeniu.

- Czujnik bezprzewodowy jest zabezpieczony przed wilgocią, ale należy chronić go przed bezpośrednim działaniem cieczy, np. przed deszczem.

- Po wyczerpaniu baterii lub gdy urządzenie nie jest używane należy wyciągnąć baterie ze stacji bazowej i czujnika zewnętrznego. Dzięki temu unikniesz uszkodzeń, które mogą spowodować wyciek kwasu akumulatorowego.

- Nie narażaj baterii na działanie ekstremalnych warunków, np. przez przechowywanie ich na grzejniku lub nasłonecznionym miejscu. Zwiększa to ryzyko wycieku!

- W razie potrzeby, przed włożeniem wyczyść baterie oraz styki.

- Zawsze przy wymianie baterii w stacji bazowej lub czujniku zewnętrznym należy wymienić wszystkie baterie.

- Używaj wyłącznie baterii tego samego typu; nie używaj baterii innego rodzaju ani nie łącz nowych ze starymi.

- Nie wprowadzaj modyfikacji urządzenia. Naprawę mogą wykonywać wyłącznie specjalistyczne zakłady, pamiętaj o warunkach gwarancji.

- Pod żadnym pozorem nie używaj do czyszczenia stacji pogodowej materiałów szorstkich, ostrych czy ściernych. Możesz w ten sposób porysować powierzchnię.

Zestaw bezprzewodowej stacji pogodowej oferuje

Stację pogodową

• Duży, czytelny kolorowy wyświetlacz LED
• Dokładny czas dzięki odbiorowi sygnału DCF77 (możliwa ręczna regulacja czasu)
• Wyświetlanie czasu w formacie 12- lub 24-godzinnym
• Kalendarz z datą i godziną
• Temperature na zewnątrz i wewnątrz w °C/°F
• Wilgotność na zewnątrz i wewnątrz w procentach

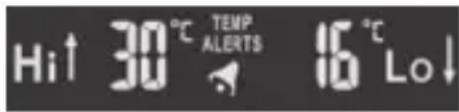

• Powiadomienie przy zbyt wysokiej/niskiej temperaturze na zewnątrz, możliwość zdefiniowania temperatur granicznych
• Wskaznik trendu pogody i temperatury
• Wskaźnik ciśnienia atmosferycznego
• Zapamiętywanie minimalnych i maksymalnych wartości temperatury i wilgotności
• Animowane symbole prognozy pogody
• Wskaźnik faz księżyca
• Działanie na baterię lub zasilanie sieciowe
• Alarm

Zewnętrzny czujnik bezprzewodowy

• Wskaznik temperatury w °C/°F
• Zasięg do 60 metrów (w terenie otwartym)

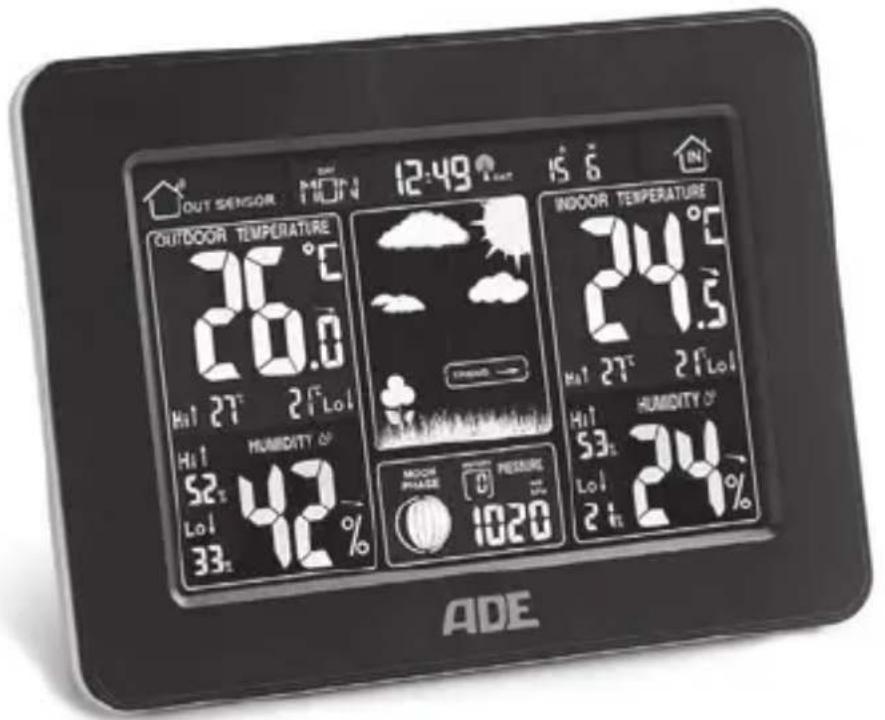

Stacja bazowa

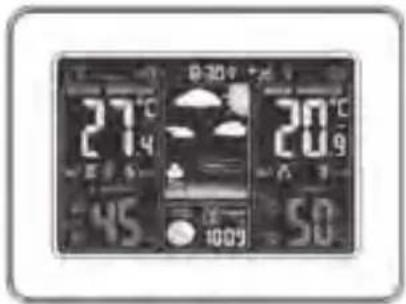

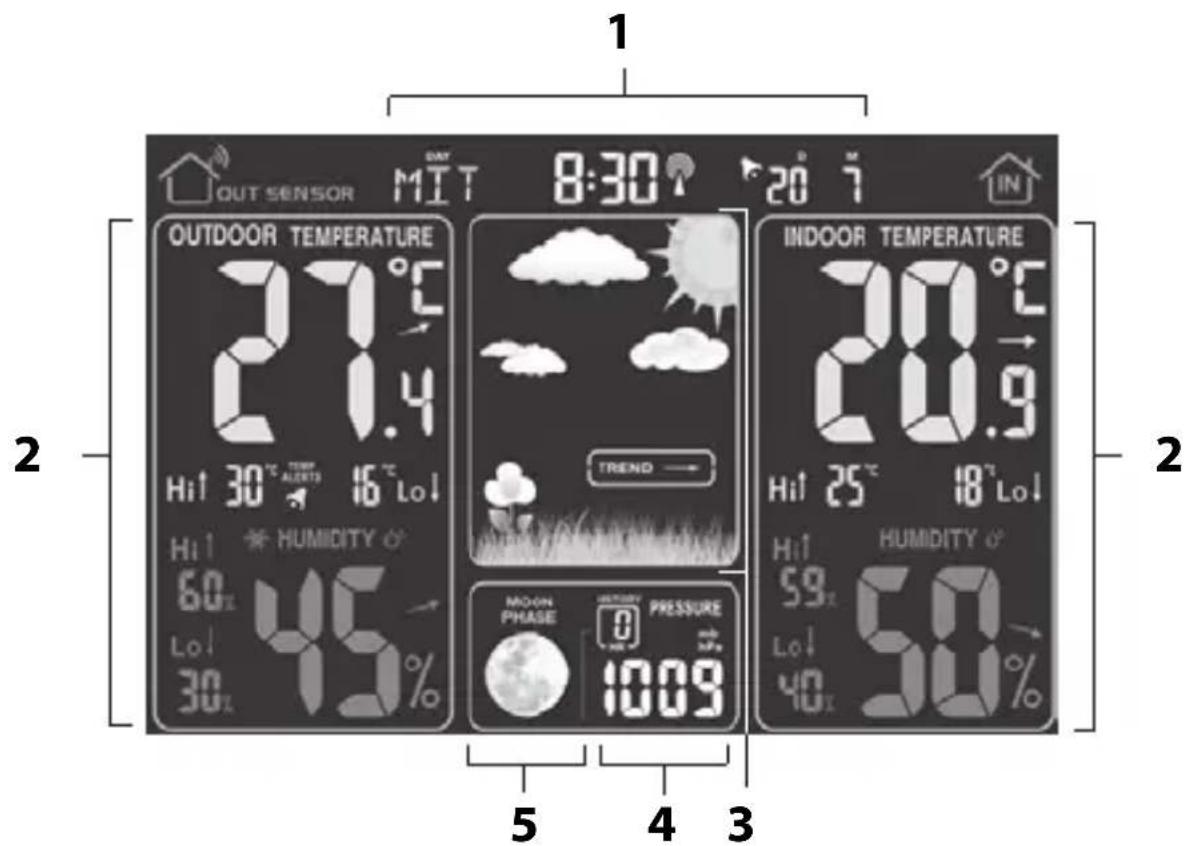

Przód

27°C 45°C 20°C 50°C

OUT SENSOR DAY MIT 8:30 20 °C IN 1 OUTDOOR TEMPERATURE 27.0°C 21.4 Hi 30 °C TEMPLEMENTS 16°Lo↓ TREND → INDOOR TEMPERATURE 20.0°C 20.9 Hi 25°C 18°Lo↓ HIMIDITY °C 60% MoON PHASE 0 Pressure 1009 Hi 59% Lo↓ 40% 100% 2 5 4 3

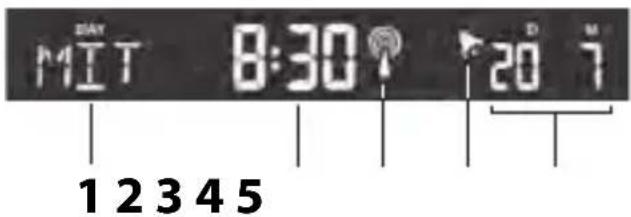

1 patrz: „Data i tydzień”
2 patrz: „Pogoda“
3 patrz: „Prognoza i trendy pogody“
4 patrz: „Wskaźnik ciśnienia atmosferycznego”
5 patrz: „Wskaźnik faz księżyca”

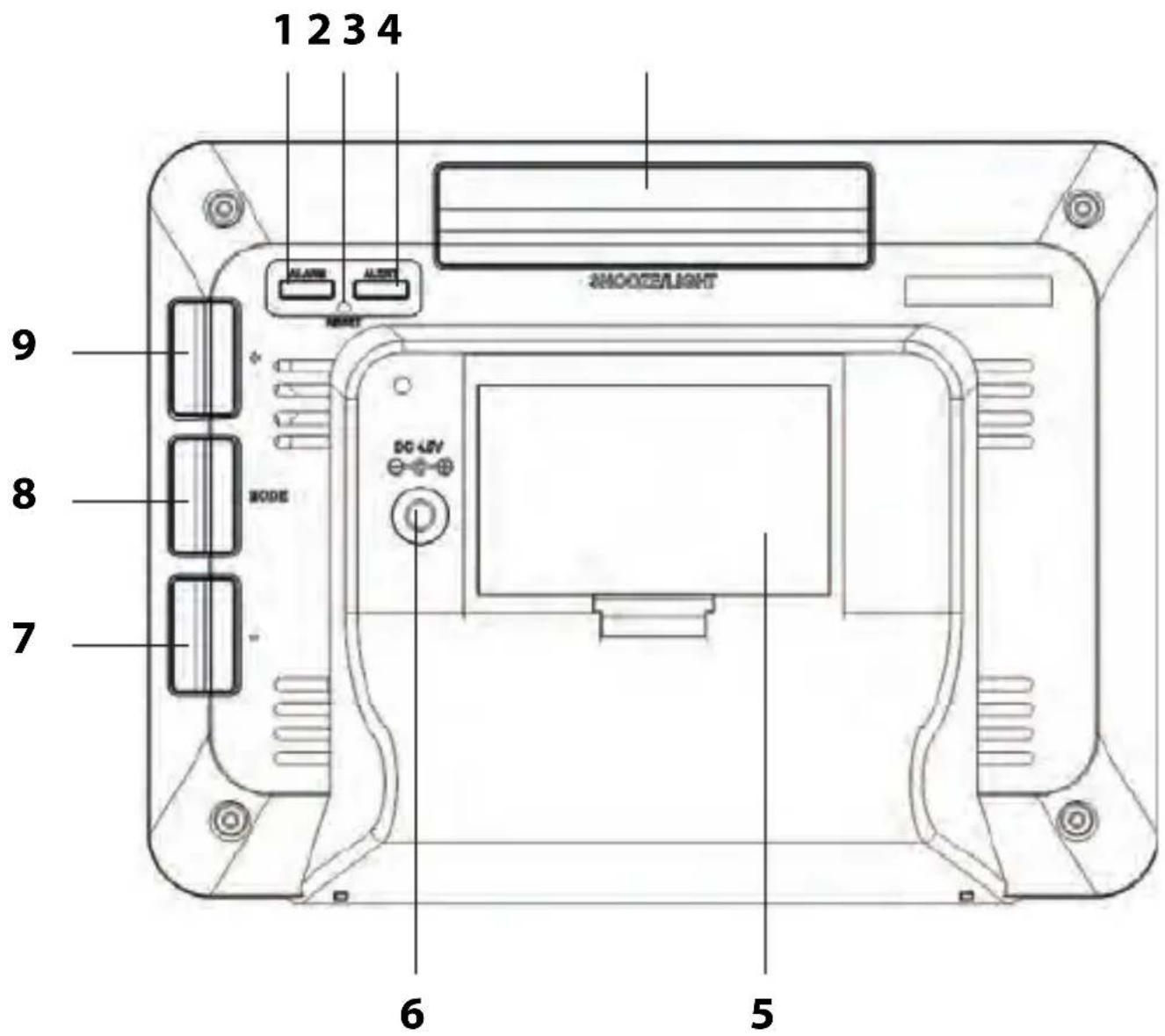

Tyl

1 2 3 4 ALARM ALARM MODE SHOOTZLIGHT 9 8 7 6 5

1 Aktywny alarm
2 Przywróć ustawienia fabryczne urządzenia
3 Ustaw alarmy temperatury
4 • Włącz/wyłącz podświetlanie wyświetlacza • Włącz funkcję drzemki

5 Gniazdo baterii
6 Port zasilacza sieciowego

7 · Regulacja wartości (obniżenie)
- Ręczne włączenie/zawieszenie odbioru sygnału
8 · Włączanie trybu ustawień
- Włączenie wybranych ustawień
9 · Regulacja wartości (zwiększenie)
- Wyświetlanie zapamiętanych wartości ciśnienia
- Przekazywanie odczytów z czujnika bezprzewodowego

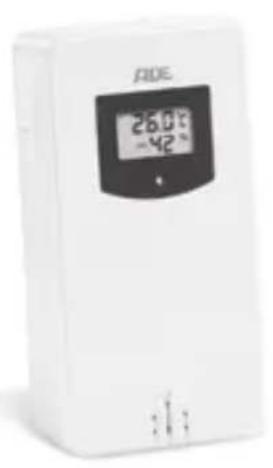

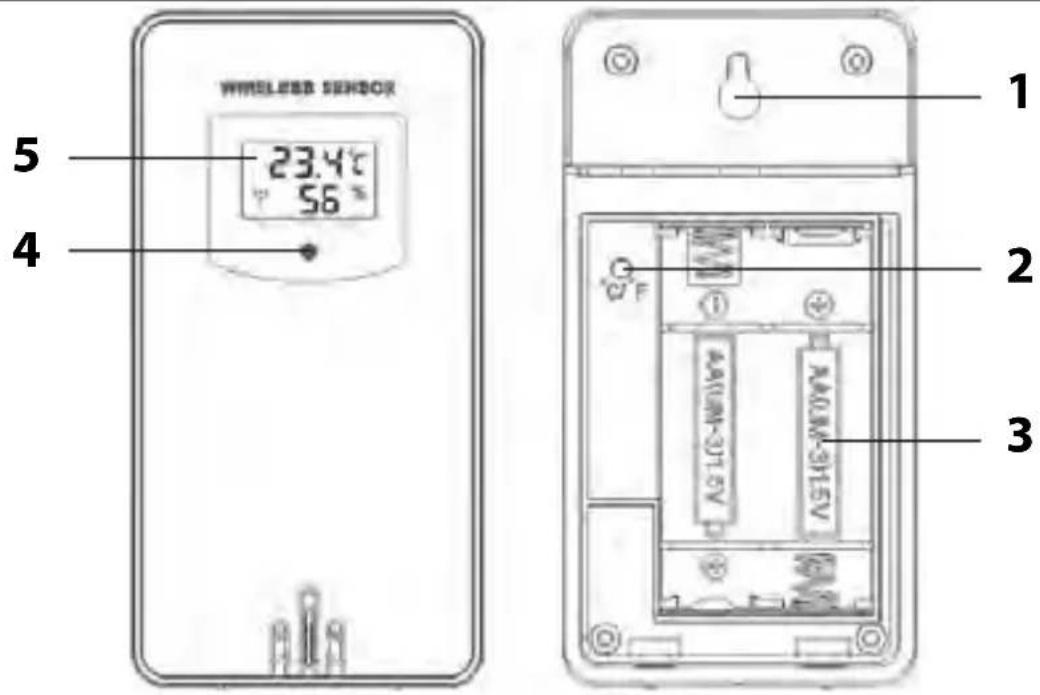

Zewnętrzny czujnik bezprzewodowy

WIRELESS SENSOR 23.4°C 56°C 1 2 3 4 C F A00UN-31.5V A00UN-91.5V

1 Zaczep do powieszenia
2 Zmiana jednostki temperatury
3 Gniazdo baterii
4 Dioda LED (świeci tylko w czasie przesyłu danych)
5 Wyświetlacz zawiera: Wskaźnik temperatury, wilgotność, symbol łączności bezprzewodowej między bazą a czujnikiem zewnętrznym

• Postępuj zgodnie z poniższą kolejnością i zacznij od włożenia baterii do czujnika zewnętrznego. Tylko wtedy stacja bazowa może działać bez problemów.
• Nie używaj baterii, które można ponownie ładować, bo mają zbyt niskie napięcie (tylko 1,2 V, a nie 1,5 V). Wpływa to, między innymi, na dokładność pomiarów.
• W razie możliwości używaj baterii alkalicznych, zamiast węglowo-cynkowych. Baterie alkaliczne wytrzymują dłużej, zwłaszcza w niskich temperaturach na zewnątrz.

Czujnik zewnętrzny

1. Zdejmij osłonę gniazda baterii z tyłu czujnika zewnętrznego: w tym celu wciśnij nadrukowaną strzałkę. Zsuń osłonę gniazda baterii w kierunku wskazanym przez strzałkę, od czujnika zewnętrznego.

2. Włóż 2 baterie typu LR03 (AAA)/1,5 V zgodnie z ilustracją na spodzie gniazda baterii. Dopilnuj właściwej biegunowości baterii (+/-).

3. Wsuń osłonę gniazda baterii czujnika zewnętrznego z powrotem na miejsce.

Stacja bazowa

Bezprzewodowa stacja pogodowa może być zasilana bateriami lub z sieci.

Jeśli bezprzewodowa stacja pogodowa jest podłączona do sieci elektrycznej, działa na zasilaniu sieciowym, nawet jeśli wewnątrz znajdują się baterie. Zużyte bateria należy usunąć z gniazda baterii, ponieważ może nastąpić z nich wyciek.

UWAGA na możliwość uszkodzenia

- Do zasilania z sieci energetycznej używaj wyłącznie zasilacza dołączonego do stacji pogodowej.

Aktualny tryb

1. Wsadź wtyczkę dołączonego zasilacza do gniazda przyłączeniowego stacji bazowej.
2. Podłącz zasilacz do prawidłowo zainstalowanego gniazda o napięciu odpowiadającemu napięciu podanemu w „Danych technicznych”.
3. Odczekaj ok. 30 minut. Stacja bazowa potrzebuje tyle czasu na zebranie informacji o pogodzie i otrzymanie informacji od nadajnika synchronizującego czas.

Działanie na bateriach

1. Wciśnij zamknięcie do góry i zdejmij osłonę gniazda baterii.
2. Włóż 2 baterie typu LR6 (AA)/1,5 V zgodnie z ilustracją na spodzie gniazda baterii. Dopilnuj właściwej biegunowości baterii (+/-).

3. Wsuń osłonę gniazda baterii na miejsce i zatrzaśnij.

4. Odczekaj ok. 30 minut. Stacja bazowa potrzebuje tyle czasu na zebranie informacji o pogodzie i otrzymanie informacji od nadajnika synchronizującego czas.

Sygnał ustawienia czasu

Informacje ogólne

Zegar synchronizowany drogą radiową jest zintegrowany ze stacją pogodową i otrzymuje sygnał z nadajnika radiowego DCF77. Nadaje on dokładny oficjalny czas obowiązujący na terenie Republiki Federalnej Niemiec na falach długich, na częstotliwości 77,5 kHz.

Nadajnik znajduje się w Mainflingen niedaleko Frankfurtu nad Menem, jego zasięg to do 2000 km, dostarcza sygnał do większości zegarów w Europie Zachodniej.

Kiedy stacja bazowa zostanie podłączona do źródła prądu (baterie lub zasilanie sieciowe), włączy się tryb pobierania i będzie szukać sygnału z nadajnika DCF77. Jeśli sygnał został odebrany z odpowiednią siłą przez antenę ferrytową wbudowaną w zegar kontrolowany drogą radiową, na wyświetlaczu pojawi się data i godzina.

Stacja bazowa włącza się wielokrotnie w ciągu dnia i synchronizuje czas z sygnałem radiowym z nadajnika DCF77. Jeśli sygnał nie dociera, np. w czasie burzy, urządzenie wciąż działa dokładnie i włącza tryb odbierania w czasie następnej zaplanowanej synchronizacji.

Rozpoczęcie odbierania sygnału

Po włożeniu baterii do stacji wszystkie wskaźniki włączają się na chwilę. Ponadto wyświetlacz świeci przez chwilę i wydaje sygnał dźwiękowy.

Następnie urządzenie przełącza się na tryb odbierania, a liczba fal radiowych wskazuje jakość odbioru: Im więcej fal radiowych na wyświetlaczu, tym lepszy odbiór.

W trakcie odbierania działa tylko przycisk -; w tym czasie pozostałe przyciski są wyłączone.

Od razu po otrzymaniu sygnału o odpowiedniej sile na wyświetlaczu pojawi się odpowiednia data i symbol nadajnika radiowego. Może to potrwać kilka minut.

Od tej pory stacja pogodowa każdej nocy będzie automatycznie przełączać się w tryb odbierania. W trakcie odbierania porównywany jest czas wyświetlany z czasem otrzymywanym od nadajnika, w razie potrzeby dokonywana jest korekta.

Jeśli nie otrzymano wystarczająco silnego sygnału, stacja bazowa po kilku minutach anuluje proces pobierania i znika symbol nadajnika radiowego. Proces pobierania zostanie ponownie uruchomiony później.

- W takim wypadku czas płynie normalnie (zaczyna od „00:00”).

- Najpierw upewnij się, że stacja bazowa znajduje się w odpowiednim miejscu, patrz: „Umiejscowienie”.

• Możesz ręcznie zainicjować proces pobierania, patrz: „Ręczne inicjowanie pobierania”, lub
• zaczekać, aż później stacja bazowa automatycznie przełączy się w tryb pobierania. Generalnie odbiór jest lepszy w nocy.
• Jeśli w twojej lokalizacji nie ma zasięgu, możesz ustawić czas i datę ręcznie, więcej informacji znajdziesz w następnym rozdziale.

Ręczne ustawianie czasu i daty

Jeśli między dwoma wciśnięciami przycisku minie więcej niż ok. 20 sekund, nastąpi automatyczne zakończenie procesu wprowadzania ustawień i trzeba będzie przeprowadzić go ponownie.

1. Wciśnij i przytrzymaj przycisk MODE do momentu, aż wskaźnik trybu 12- lub 24-godzinnego na wyświetlaczu zamiga.
2. Przyciski + i - służą do wyboru odpowiedniego formatu („12” lub „24”).
3. Zapisz ustawienia wciskając przycisk MODE. Na ekranie miga jednostka temperatury.
4. Ustaw ją tak samo, jak poprzednią.
5. Każdorazowo ustawienia zapisuje się wciskając przycisk MODE.
6. Wybierz preferowaną wartość przyciskami + lub -.
7. Ustaw:
   -Jednostkę temperatury
   -Jednostkę ciśnienia atmosferycznego
   -Strefę czasową (dla Niemiec wybierz 00)

-Godzinę
-Minute
-Format daty
-Rok
-Miesiąc
-Dzień

- Język (tylko do wyświetlania dni tygodnia)

1. Aby zakończyć wprowadzenie ustawień, wciśnij przycisk MODE.

Ręczne rozpoczęcie odbierania sygnału

Ikona sygnału radiowego po lewej stronie nie jest wyświetlana, informacje z nadajnika radiowego nie są już odbierane. Mimo to zegar chodzi punktualnie.

Wciśnij i przytrzymaj przycisk - do momentu, aż ponownie pojawi się ikona sygnału radiowego. W ten sposób ręcznie włącza się odbieranie sygnału radiowego. Zwróć uwagę na następujące aspekty:

• Jeśli nie udało się odebrać sygnału, symbol odbierania znika po kilku minutach i czas na wyświetlaczu płynie dalej.
• Po udanym odebraniu sygnału sterowany radiowo zegar zsynchronizuje się z czasem nadawanym przez nadajnik. Jeśli już przeprowadzono ręczne ustawienie daty i czasu, zostanie ono automatycznie skorygowane.

Umiejscowienie

UWAGA na możliwość uszkodzenia

• Chron stację bazową i bezprzewodowy czujnik przed kurzem, wstrząsami, ekstremalnymi temperaturami i światłem słonecznym.
• Chroń stację bazową przed wilgocią. Stację należy umieścić jedynie w suchym, zamkniętym pomieszczeniu. Czujnik bezprzewodowy jest zabezpieczony przed wilgocią, ale należy chronić go przed bezpośrednim działaniem cieczy, np. przed deszczem.

Informacje ogólne

Stacja bazowa i czujnik zewnętrzny komunikują się drogą radiową. Dlatego umiejscowienie ma kluczowe znaczenie dla łączności bezprzewodowej.

Zwróć uwagę na następujące aspekty:

• Maksymalna odległość między stacją bazową a czujnikiem zewnętrznym wynosi 60 metrów. Zasięg ten sprawdza się tylko kiedy urządzenia „widzą się”.
• Wzmocnione materiały budowlane, takie jak beton zbrojony, osłabiają lub całkowicie blokują sygnał między stacją bazową a zewnętrznym czujnikiem.
• Urządzenia takie jak telewizory, telefony bezprzewodowe, komputery czy świetlówki również mogą zakłócać sygnał.
• Nie stawiaj stacji bazowej ani czujnika zewnętrznego bezpośrednio na podłodze. Ogranicza to jego zasięg.

- Zimą, przy niskich temperaturach, wydajność baterii zewnętrznego czujnika może ulec znacznemu obniżeniu. Zmniejsza to zasięg nadajnika.

- W zależności od lokalizacji, czasem może zdarzyć się, że stacja bazowa będzie odbierała sygnały z innego nadajnika radiowego synchronizującego czas lub będzie odbierała na przemian sygnał z dwóch nadajników. To nie jest wada urządzenia. W takim wypadku należy przestawić stację bazową w inne miejsce.

Odnośnie przekazywania sygnału między radiowym nadajnikiem czasu a stacją bazową, pamiętaj o tym, aby:

- Ustawić stację bazową możliwie jak najbliżej okna.

- Zachować odpowiednią odległość od telewizorów, komputerów i monitorów. Ponadto w pobliżu stacji pogodowej nie powinny znajdować się stacje bazowe telefonów bezprzewodowych.

- Generalnie odbiór jest lepszy w nocy. Jeśli zegar nie złapał sygnału w ciągu dnia, może otrzymać go w nocy, od razu z pełną siłą.

- Warunki pogodowe, np. burze, mogą mieć wpływ na odbiór.

- Możliwe są tymczasowe przerwy w działaniu nadajnika, np. na czas prac konserwacyjnych.

Stacja bazowa

-Ustawić stację bazową możliwie jak najbliżej okna. Tutaj odbiór będzie najlepszy.

Czujnik zewnętrzny

NIEBEZPIECZEŃSTWO poważnych urazów -W ścianie na której montowane jest urządzenie nie mogą znajdować się przewody elektryczne, rury gazowe i z wodą. W przeciwnym razie w trakcie wiercenia istnieje ryzyko porażenia prądem!

Bezprzewodowy czujnik zewnętrzny posiada z tyłu zaczep do powieszenia.

-Umieść lub zawieś zewnętrzny czujnik w miejscu osłoniętym od bezpośredniego działania czynników atmosferycznych (deszczu, słońca, wiatru itp.). Przykładowe dobre lokalizacje: pod zadaszeniem, pod wiatą.

Wskaźniki wyświetlane na stacji bazowej

Data i tydzień

DAY MIT 8:30 20 M 1 2 3 4 5

1 Aktualny dzień tygodnia
2 Godzina w formacie 12- lub 24-godzinnym Kiedy czas wyświetlany jest w formacie 12-godzinnym, przedpołudnie i popołudnie są oznaczane odpowiednio jako „AM” i „PM”.
3 Symbol odbioru z nadajnika sygnału czasowego
4 Budzik jest włączony, patrz: „Budzik”
5 Dzień i miesiąc

Naciskając kilkukrotnie przycisk MODE można, zamiast miesiąca, wyświetlać następujące informacje:

• Sekundy
• Ustawioną godzinę budzika

Informacje o pogodzie

OUTDOOR TEMPERATURE 27.0°C 21.4 Hi↑ 30 °C TEMP AERTS 16 °C Lo↓ Hi↑ HUMIDITY ⚙ 60% Lo↓ 45% 30% INDOOR TEMPERATURE 20.0°C 20.9° Hi↑ 25 °C 18°E Lo↓ Hi↑ HUMIDITY ⚙ 59% Lo↓ 50% 40% 9 8 7 — 1 — 2 — 3 — 4 — 5 — 6

Informacje wyświetlane w częściach NA ZEWNĄTRZ i WEWNĄTRZ są bardzo zbliżone.

1 Jednostka temperatury (°C lub °F)
2 Trend temperatury, patrz: „Trend temperatury i wilgotności”
3 Temperatura w stopniach Celsjusza lub Fahrenheit
4 Najwyższa (Hi) i najniższa (Lo) wartość temperatury zanotowana danego dnia (codziennie o północy wartości są zerowane).
5 Wilgotność, w procentach
6 Trend wilgotności, patrz: „Trend temperatury i wilgotności”

7 Najwyższa („Hi“) i najniższa („Lo“) wartość wilgotności zanotowana danego dnia (codziennie o północy wartości są zerowane).
8 Włączone jest ostrzeżenie o szronie (opcja dostępna tylko w części NA ZEWNĄTRZ), patrz: „Ostrzeżenie o szronie i temperaturze”
9 Włączone jest ostrzeżenie o temperaturze (opcja dostępna tylko w części NA ZEWNĄTRZ), patrz: „Ostrzeżenie o szronie i temperaturze”

Prognoza i trendy pogody

Przez ok. 12 pierwszych godzin od uruchomienia informacje nie mogą być wykorzystywane do prognozowania pogody, ponieważ stacja potrzebuje tyle czasu do przeanalizowania danych pogodowych.

Prognoza pogody tworzona jest na podstawie zebranych informacji o pogodzie i zmianach ciśnienia atmosferycznego.

Prognoza obejmuje obszar w promieniu około 30-50 kilometrów wokół stacji pogodowej na czas od 12 do 24 godzin.

Dokładność prognozy pogody wynosi ok. 75 %.

słonecznie lekkie zachmurzenie zachmurzenie opady deszczu

burza lekkie opady śniegu

intensywne opady śniegu

Z uwzględnieniem trendów zmiany ciśnienia atmosferycznego możliwa jest dalsza interpretacja pogody.

ciśnienie rośnie

ciśnienie jest stałe

ciśnienie spada

Dwa przykłady:

- Prognoza pokazuje opady deszczu, ciśnienie atmosferyczne spada szybko i gwałtownie >> możliwe są intensywne opady deszczu.

- Prognoza pokazuje opady deszczu, w ostatnich 12 godzinach ciśnienie atmosferyczne wzrastało, ale w przez ostatnie 3 godziny nieznacznie spadło >> możliwe są lekkie opady deszczu.

Trend temperatury i wilgotności

Trend temperatury i wilgotności mierzonych przez stację bazową i czujnik bezprzewodowy jest oznaczony strzałką:

rośnie

wartość stała

spada

Wskaźnik ciśnienia atmosferycznego

HISTORY PRESSURE 0 HR mb hPa 1009

Aktualne ciśnienie atmosferyczne jest wyświetlane w wybranej jednostce (zazwyczaj: hPa = hektopaskale).

Naciskanie przycisku + powoduje wyświetlanie cogodzinnego ciśnienia atmosferycznego z ostatnich 12 godzin.

Wskaźnik faz księżyca

Wyświetlane fazy księżyca są automatycznie zsynchronizowane z datą.

nów sierp przybywający pierwsza

kwadra

przybywający księżyc garbaty

pełnia ubywający księżyc garbaty

pierwsza kwadra

sierp ubywający

Ostrzeżenie o szronie i temperaturze

Opcje ostrzeżenia o szronie i temperaturze są ze sobą powiązane i obie włącza się i wyłącza przyciskiem ALERT. Ostrzeżenia o szronie i temperaturze można używać razem lub osobno.

Ostrzeżenie o szronie

-Dwukrotnie naciśnij przycisk ALERT.

Z lewej strony części wyświetlacza TEMPERATURA NA ZEWNĄTRZ widoczny jest symbol, co oznacza, że ostrzeżenie o szronie jest włączone.

Kiedy temperatura osiągnie określony przedział wartości, urządzenie będzie wydawać sygnał dźwiękowy, a wskaźnik temperatury zacznie migać. Aby wyłączyć sygnał dźwiękowy, naciśnij dowolny przycisk.

Zwróć uwagę na następujące aspekty:

- Zakres temperatur ostrzeżenia o szronie to od -1°C do +3°C (+30°F do +37°F).

- Nawet jeśli ostrzeżenie o temperaturze nie włączy się, przy temperaturach w okolicy zera zawsze występuje ryzyko oszronienia lub wystąpienia gołoledzi. Czujnik zewnętrzny może mierzyć jedynie temperaturę miejscową w punkcie, w którym się znajduje.

- Aby ponownie wyłączyć tę funkcję, naciskaj ALERT, dopóki symbol nie zniknie.

Ostrzeżenie o temperaturze

-Raz naciśnij przycisk ALERT.

Z lewej strony części wyświetlacza TEMPERATURA NA ZEWNĄTRZ widoczny jest symbol; oznacza to, że ostrzeżenie o temperaturze jest włączone.

Kiedy temperatura osiągnie określony przedział wartości, urządzenie będzie wydawać sygnał ostrzegawczy, a wskaźnik temperatury zacznie migać. Aby wyłączyć sygnał ostrzegawczy, naciśnij dowolny przycisk.

Użytkownik może ustawić przedział temperatury. Aby ustawić dolny i górny zakres temperatury:

1. Przytrzymaj przez kilka sekund wciśnięty przycisk ALERT, aż cyfra obok „Hi” zacznie migać.

Hi↑ 30°C TEMP ALERTS 16°C Lo↓

1. Ustaw górny próg zakresu temperatury za pomocą przycisków + i -.
2. Zapisz przyciskiem ALERT.
3. Ustaw dolny próg zakresu temperatury za pomocą przycisków + i -.
4. Naciśnij ALERT.

Aby ponownie wyłączyć tę funkcję, naciskaj ALERT, dopóki symbol zakresu temperatury nie zniknie.

Alarm

Nastawianie budzika

1. Naciśnij przycisk ALARM. Na wyświetlaczu pojawi się symbol budzika.

2. Przytrzymaj przez kilka sekund wciśnięty przycisk ALARM, aż cyfra obok „Hi” zacznie migać.

3. Ustaw godzinę, o której budzik ma zadzwonić za pomocą przycisków + i -.

4. Naciśnij przycisk ALARM. Na wyświetlaczu zacznie migać minuta godziny, w której budzik ma zadzwonić.

5. Ustaw minutę, o której budzik ma zadzwonić za pomocą przycisków + i -.

6. Aby zapisać ustawienia, naciśnij ALARM.

Włączanie/wyłączanie budzika

-Budzik włącza się i wyłącza przyciskiem ALARM. Kiedy wyświetlany jest symbol budzika, funkcja jest aktywna.

Wyłączenie budzika

O ustalonej porze budzik zacznie dzwonić, a dźwięk z czasem będzie coraz głośniejszy.

Dezaktywacja budzika

-Aby wyłączyć budzik, naciśnij dowolny przycisk na stacji bazowej (za wyjątkiem SNOOZE/LIGHT).

Automatyczne wyłączanie

Jeśli nie naciśniesz żadnego przycisku, budzik automatycznie przestanie dzwonić po upływie 2 minut. Po 24 godzinach znów zadzwoni.

Funkcja drzemki

-Aby budzik przestał dzwonić, naciśnij przycisk SNOOZE/LIGHT.

Dźwięk budzika zostanie wyłączony na ok. 5 minut. Po tym czasie urządzenie włączy się i budzik znów zacznie dzwonić. Drzemkę można powtarzać wielokrotnie.

Podświetlenie wyświetlacza

Działanie na bateriach

-Aby włączyć na ok. 15 sekund podświetlenie wyświetlacza, naciśnij przycisk SNOOZE/LIGHT.

Zasilanie z sieci

Jeśli zasilasz stację bazową zasilaczem podłączonym do sieci elektrycznej, wyświetlacz jest podświetlony cały czas.

-Przycisk SNOOZE/LIGHT służy do ustawienia jasności podświetlenia: Pełna jasność > niska jasność > podświetlanie wyłączone.

Przywrócenie ustawień fabrycznych

Jeśli stacja bazowa wyświetla nieprawdziwe informacje, należy zresetować ją do ustawień fabrycznych.

1. Wsuń cienki przedmiot, np. rozłożony spinacz, w znajdujący się z tyłu urządzenia otwór oznaczony RESET.

2. Delikatnie wciśnij do oporu. Po chwili tymczasowo włączą się wszystkie wskaźniki na wyświetlaczu. Ponadto wyświetlacz wyda sygnał dźwiękowy.

Po kilku sekundach wskaźniki zaczną migać i nastąpi pobranie informacji z czujnika zewnętrznego.

Zwróć uwagę na wartości pojawiające się na wyświetlaczu.

Aby przyspieszyć wymianę informacji ze stacją, przytrzymaj wciśnięty przycisk + na stacji bazowej do momentu zniknięcia danych z części TEMPERATURA NA ZEWNĄTRZ. Wkrótce po tym pojawią się nowe dane.

Czyszczenie

1. Kiedy stacja zasilana jest z sieci: Odłącz wtyczkę zasilacza od stacji bazowej.
2. W razie potrzeby przetrzyj stację bazową i czujnik zewnętrzny wilgotną ściereczką.
3. Wysusz urządzenie przed ponownym podłączeniem do sieci.

Problem/Rozwiązanie

Problem Możliwa przyczyna
Nie można odebrać sygnału synchronizacji czasu DCF77.	Sprawdźumiejscowienie.W razie potrzeby,uruchom pobieranie ręcznie.Ustaw czas ręcznie.
Temperatura wskazywana przez czujnik wydaje się zbyt wysoka.	Sprawdź, czy czujnik nie znajduje się w nasłonecznionym miejscu.
Wyświetlacz pokazuje H.HH lub LL.L zamiast wartości temperatury i wilgotności.	Wartości przekraczają skalę pomiarów.
Na wyświetlaczu miga wskaźnik temperatury.	Zostało włączone ostrzeżenie o temperaturze. Naciskaj ALERT do momentu,gdy miganie ustanie.
Wskaźnik jest nieczytelny,funkcja jest niejasna, albo wartości są w oczywisty sposób nieprawdziwe.	Przywróć ustawienia fabryczne stacji pogodowej.
Sygnał z czujnika bezprzewodowego nie dociera do stacji bazowej.	▪ Upewnij się, że w pobliżu czujnika bezprzewodowego i stacji bazowej nie ma źródeł zakłóceń elektrycznych.▪ Sprawdź baterie w czujniku.▪ Przenieś stację bazową bliżej czujnika, lub vice versa.
Różnica w czasie wynosi dokładnie jedną, dwie, trzy itp. godziny.	▪ Prawdopodobnie wprowadzono niewłaściwą strefę czasową. Dla Niemiec, wybierz „00”.

Stacja bazowa

Model: Stacja pogodowa WS 1502/1503

Napięcie: 4,5 V

三

• Temperatura: 0 °C - 50 °C (32 °F - 122 °F)
• Ciśnienie atmosferyczne: 600 hPa/mb-1100 hPa/mb lub 17,72 inHg-32,50 inHg lub 450,0 mmHg-825,0 mmHg
• Wilgotność: 20% - 95%

Zewnętrzny czujnik bezprzewodowy

• Temperatura: -20 °C - 60 °C (-4 °F - 140 °F)
• Ciśnienie atmosferyczne: jak stacja bazowa
• Wilgotność: jak stacja bazowa

Częstotliwość: 433,92 MHz

Zasięg: ok. 60 metrów (w otwartym terenie)

Zasilacz sieciowy

Napięcie: 230 V \~ 50Hz

Wyjście: 4,5 V

==/200 mA

Klasa ochrony:

||L

Nasze produkty są nieustannie rozwijane i ulepszane.

Dlatego w każdej chwili możemy wprowadzić zmiany w projekcie i techniczne.

Deklaracja zgodności

Bezprzewodowa stacja pogodowa została

wyprodukowana zgodnie ze zharmonizowanymi normami Europejskimi.

Jest zgodna z poniższymi dyrektywami WE:

• Dyrektywa 2004/108/WE - kompatybilność elektromagnetyczna
• Dyrektywa RoHS 2011/65/WE

w obecnie obowiązujących formach.

Deklaracje przestaje obowiązywać, jeśli stacja pogodowa zostanie zmodyfikowana bez naszej zgody.

Hamburg, styczeń 2014

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

D-22089 Hamburg

C€

Gwarancja

Drogi Kliencie, firma Waagen-Schmitt GmbH udziela trzyletniej gwarancji od dnia zakupu na bezpłatne usunięcie usterek, przez naprawę lub wymianę, wynikających z wad materiałowych lub produkcyjnych.

W razie wystąpienia z roszczeniem gwarancyjnym, proszę zwrócić stację pogodową sprzedawcy wraz z dowodem zakupu (z opisem powodu roszczenia).

Utylizacja

Utylizacja opakowania

Opakowanie należy zutylizować razem z podobnymi materiałami. Karton należy wyrzucić do makulatury, a folie do materiałów podlegających recyklingowi.

Utylizacja produktu

Pozbędź się produktu zgodnie z przepisami obowiązującymi w twoim kraju.

Nie wolno wyrzucić urządzenia do śmieci.

Po zakończeniu żywotności stacji pogodowej należy zutylizować ją w odpowiedni sposób. Dzięki temu cenne materiały znajdujące się w urządzeniu zostaną poddane recyklingowi i nie przyczynią się do zanieczyszczenia środowiska. Oddaj stare urządzenie w punkcie zbiórki odpadów elektronicznych lub w punkcie zajmującym się recyklingiem.

Więcej informacji uzyskasz od lokalnej firmy zajmującej się gospodarowaniem odpadami lub lokalnej administracji.

Baterii przeznaczonych do recyklingu lub utylizacji nie wolno wyrzucać do śmieci.

Wszystkie baterie należy przekazać do punktu zbiórki znajdującego się w okolicy lub do sprzedawcy. Wtedy można poddać je utylizacji przyjaznej dla środowiska.

Baterie zawierające szkodliwe substancje mają następujące oznaczenia: Cd - kadm, Pb - ołów.
