MANUAL DE USUARIO WS 1503 ADE

Operating instructions | Instrucciones de operación

Mode d'emploi | Istruzioni per l'uso

Ha elegido adquirir un producto de alta calidad de la marca ADE, el cual combina funciones inteligentes con un diseño excepcional. Con esta estación meteorológica, siempre tendrá una variedad de datos sobre el clima y la temperatura disponibles a simple vista. Los muchos años de experiencia de la marca ADE garantizan un alto nivel técnico y calidad contrastada.

Le deseamos mucha diversión y éxito, mientras controla y examina los datos meteorológicos.

El equipo de ADE

Contenido de la entrega

Las estaciones meteorológicas constan de:

-Estación base

-Sensor exterior inalámbrico

- Pilas:

-2 x LR6 (AA) para la estación base

-2 x LR03 (AAA)/1,5 V para el sensor exterior inalámbrico

- Adaptador de red para la estación base

- Manual de funcionamiento

Índice

Contenido de la entrega....78

Índice 79

Información general....81

Uso específico....82

Seguridad....82

Su estación meteorológica inalámbrica ofrece......87

Estación base 88

Vista delantera....88

Vista trasera....89

Sensor exterior inalámbrico 90

Inicio....91

Sensor exterior....91

Estación base....92

Acerca de la señal horaria....93

General....93

A partir de la recepción de la señal .....94

Configuración de la fecha y la hora de forma manual 95

Inicio de la recepción de señal de forma manual.96

Elección de una ubicación....97

General....97

Mostrar indicadores de la estación base......100

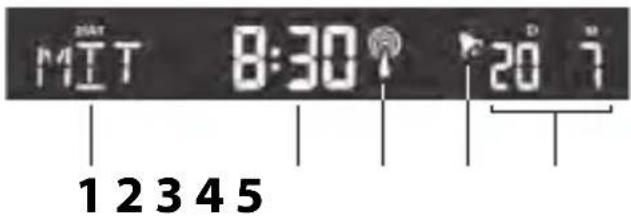

Indicador de fecha y semana......100

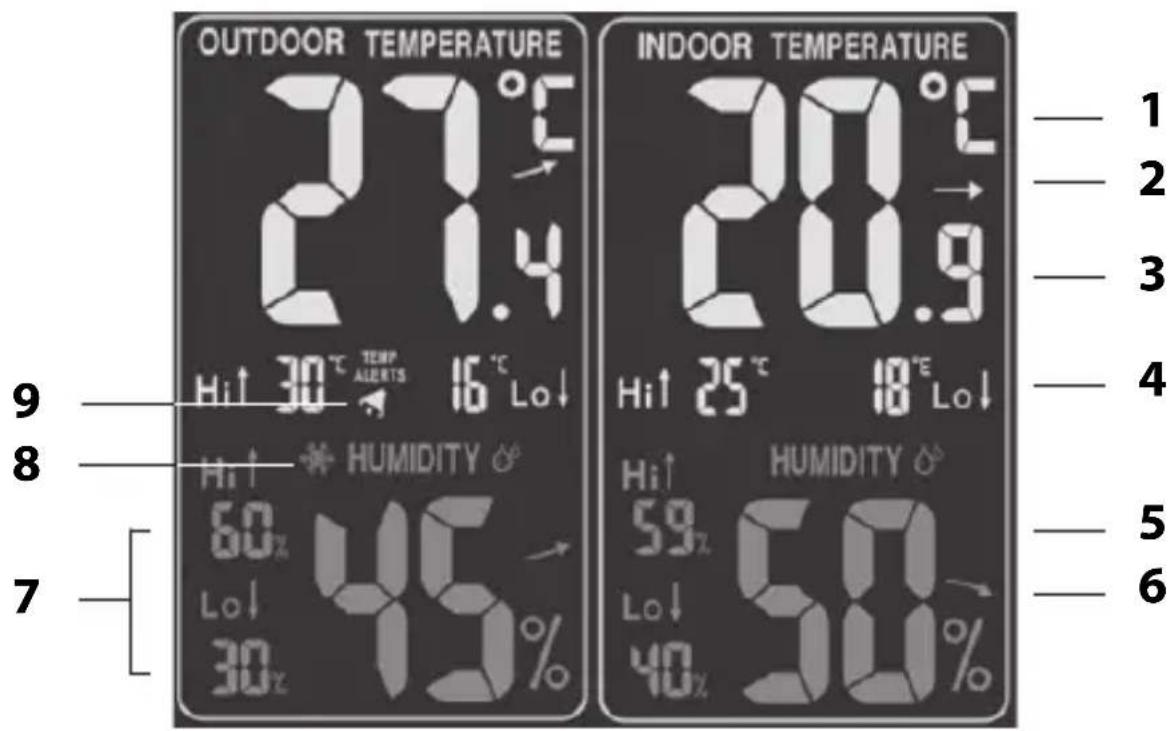

Datos meteorológicos......101

Pronóstico meteorológico y de tendencia del clima....102

Tendencia de temperatura y humedad ......103

Indicador de presión de aire ....104

Indicador de fase lunar 104

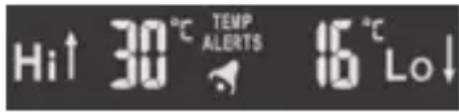

Alerta de temperatura y helada....104

Alarma....106

Configuración de la hora de la alarma .....106

Encendido/apagado de la función de alarma .....107

Detener la alarma....107

Otras funciones....108

Luz de la pantalla ....108

Reiniciar....108

Limpieza 109

Error/solución....110

Declaración de conformidad....113

Garantía ....114

Eliminación del producto....114

Acerca de este manual

Este manual de instrucciones describe cómo utilizar y cuidar de la estación meteorológica. Guarde este manual de instrucciones en un lugar seguro en caso de que necesite consultarlo más adelante. Si trasfiere este artículo a una tercera parte, envíe también este manual. El no seguir las recomendaciones de este manual de instrucciones puede provocar lesiones personales o daños en la la estación meteorológica.

Explicación de los símbolos

Este símbolo, en combinación con la palabra PELIGRO, advierte contra lesiones graves.

Este símbolo, en combinación con la palabra ADVERTENCIA, advierte contra las lesiones moderadas y leves.

Este símbolo, en combinación con la palabra NOTA, advierte contra daños materiales.

Este símbolo significa más información y asesoramiento general.

Uso específico

• La estación meteorológica, consta de una estación base ym el sensor inalámbrico para exteriores, muestra varios datos meteorológicos (presión de aire, temperatura, etc.) relacionados con el entorno próximo. La estación meteorológica realiza un pronóstico del tiempo sobre la base de los datos meteorológicos medidos.
• Por otra parte, la estación meteorológica muestra la fecha, la hora y las fases lunares y, también está equipado con una alarma.
• La estación meteorológica no es adecuada para su uso comercial en la predicción del tiempo o en la toma de mediciones meteorológicas.

Seguridad

- Este dispositivo lo pueden utilizar niños de 8 años de edad y mayores, así como personas con capacidades físicas, sensoriales o mentales reducidas o que carecen de experiencia y conocimiento, si son supervisados o han sido instruidos en el uso seguro del dispositivo y comprenden los peligros que puedan surgir.

- El dispositivo y el adaptador de red deben mantenerse alejados de los niños menores de 8 años.

- La limpieza y mantenimiento por parte del usuario no lo deben realizar niños, a menos que tengan 8 años de edad o más y se les supervise.

- Se debe supervisar a los niños para asegurarse de que no jueguen con el dispositivo.

- No se debe sumergir el adaptador de red y de la estación meteorológica en agua u otros líquidos. ¡Peligro de descarga eléctrica! No debe utilizar la estación base de la estación meteorológica inalámbrica cerca de fuentes de humedad, como por ejemplo lavabos.

- Utilice únicamente el adaptador de red suministrado y reemplácelo sólo con un del mismo tipo. El adaptador de red sólo puede utilizarse en espacios interiores secos y se debe proteger de la humedad.

Peligro para niños

- Si se ingieren las pilas, puede ser potencialmente mortal. Por lo tanto, debe mantener la estación meteorológica, los sensores inalámbricos, y las pilas fuera del alcance de los niños. Si se ingieren las pilas, busque asistencia médica inmediatamente.

- Mantenga a los niños alejados del material de embalaje y otras piezas pequeñas incluidas en el contenido de la entrega. Riesgo de asfixia por ingestión.

Peligro de electricidad (cuando se utiliza el adaptador de red)

- Conecte el dispositivo a un enchufe instalado correctamente que tenga una tensión correspondiente a la descrita en los "Datos técnicos".

- Asegúrese de que se accede fácilmente a la toma, para que el adaptador de red se pueda sacar rápidamente si es necesario.

- No utilice la estación meteorológica inalámbrica si el adaptador de red o el cable del adaptador de alimentación están dañados.

- No cubra el adaptador de red con cortinas, periódicos, etc., y compruebe que existe ventilación suficiente. El adaptador de red se puede calentar.

- Desenrolle completamente el cable del adaptador de red antes de conectarlo. Al hacerlo, tenga cuidado de que no se dañe el cable debido a esquinas afiladas u objetos calientes.

- Saque el adaptador de red de la toma: - antes de limpiar la estación meteorológica inalámbrica, - si, durante el funcionamiento, parece que hay interferencias, durante una tormenta. - Al hacerlo, tire siempre del enchufe, no del cable.

- No realice modificaciones en el artículo o en el cable de conexión. Sólo permita que se realicen reparaciones en un taller especializado, ya que los dispositivos reparados por personas sin experiencia pueden presentar peligros para el usuario.

- No sustituya el cable del adaptador de red. Cuando el adaptador de red o el cable está dañado, se debe desechar y reemplazar con un adaptador de red del mismo tipo.

Riesgo de lesiones

- Atención: Existe peligro de explosión si se utilizan incorrectamente las pilas. No se deben recargar ni reactivar las baterías por otros medios, desmantelar, arrojarlas fuego o realizar corto circuitos en ellas.

- Evite que el líquido que contienen las pilas entre en contacto con la piel, los ojos y las membranas mucosas. Si entra en contacto con el líquido, se deben enjuagar inmediatamente las zonas afectadas con abundante agua limpia y consultar inmediatamente a un médico.

Nota sobre daños materiales

- Proteja la estación base y el sensor exterior del polvo, los golpes, las temperaturas extremas y la luz directa del sol.

- Proteja la estación base de la humedad. Coloque la estación base únicamente en una habitación cerrada y seca.

• El sensor inalámbrico está protegido contra la humedad, pero se debe proteger de la exposición directa a la humedad, por ejemplo, lluvia.
• Retire las pilas de la estación base y el sensor exterior cuando se agoten o cuando no vaya a utilizar más la estación meteorológica. De este modo se evitará el riesgo de una fuga de ácido de la batería.
• No exponga las pilas a condiciones extremas, por ejemplo, cerca de radiadores o bajo la luz solar directa. ¡Aumento del riesgo de fuga!
• Limpie los contactos de la batería y del dispositivo, según sea necesario, antes de insertar la batería.
• Trate de cambiar siempre todas las pilas en la estación base o en el sensor exterior al mismo tiempo.
• Sólo inserte pilas del mismo tipo; no utilice diferentes tipos o mezcle pilas usadas y nuevas.
• No realice modificaciones en el dispositivo. Sólo se deben realizar reparaciones en un taller especializado y tenga en cuenta las condiciones de garantía.
• No utilice nunca productos de limpieza agresivos, abrasivos, que raspen o similares para limpiar la estación meteorológica. Si lo hace, podría rayar las superficies.

Su estación meteorológica inalámbrica ofrece

Estación meteorológica

• Pantalla grande, clara, de color LED
• Tiempo preciso a través de la recepción de la señal horaria DCF77 (posible ajuste manual de la hora)
• Pantalla de 12 o 24 horas
• Calendario perpetuo con indicador de fecha y hora
• Indicador de la temperatura interior y exterior en °C/°F
• Indicador de humedad interior y exterior en porcentaje
• Alerta de temperatura exterior demasiado alta y/o demasiado baja, para que se puedan definir los límites superior e inferior de forma individual
• Indicador de tendencia de la temperatura y tendencia climatológica
• Indicador de presión de aire
• Función de memoria para los valores máximo y mínimo en relación con la temperatura y la humedad
• Símbolos animados para el pronóstico meteorológico
• Indicador de fase lunar
• Posible funcionamiento de red o con pilas
• Alarma

Sensor exterior inalámbrico

• Indicador de temperatura en °C/°F
• Alcance de hasta 60 metros (en campo abierto)

Estación base

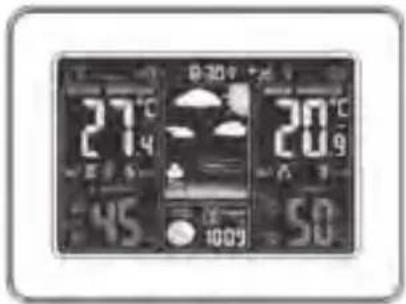

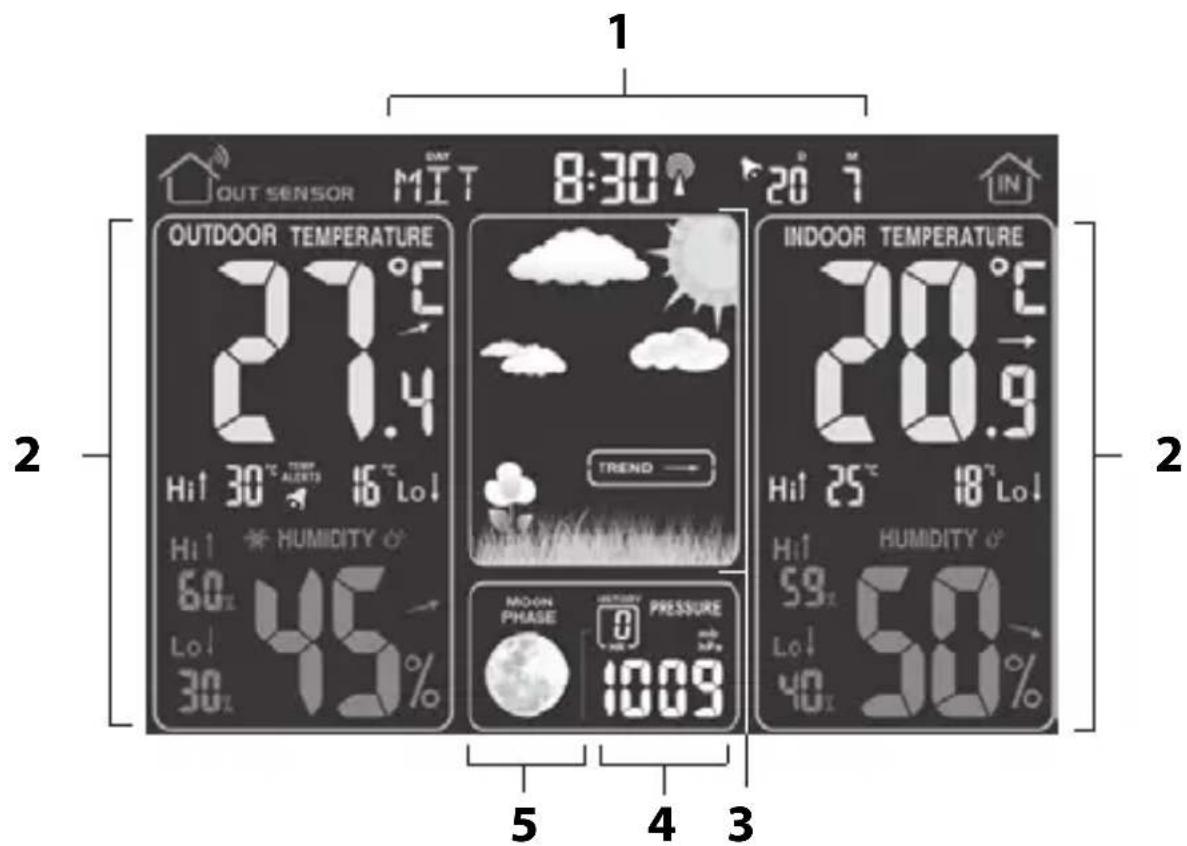

Vista delantera

27°C 45 20°C 1009 50

OUT SENSOR DAY MIT 8:30 20 °C IN 1 OUTDOOR TEMPERATURE 27.0°C 21.4 Hi 30 °C TEMPLEMENTS 16°Lo↓ TREND → INDOOR TEMPERATURE 20.0°C 20.9 Hi 25°C 18°Lo↓ HIMIDITY °C 60% MoON PHASE 0 Pressure 1009 Hi 59% Lo↓ 40% 100% 2 5 4 3

1 vea "Indicador de fecha y semana"
2 vea "Datos meteorológicos"
3 vea "Pronóstico meteorológico y de tendencia del clima"
4 vea "Indicador de presión de aire"
5 vea "Indicador de fase lunar"

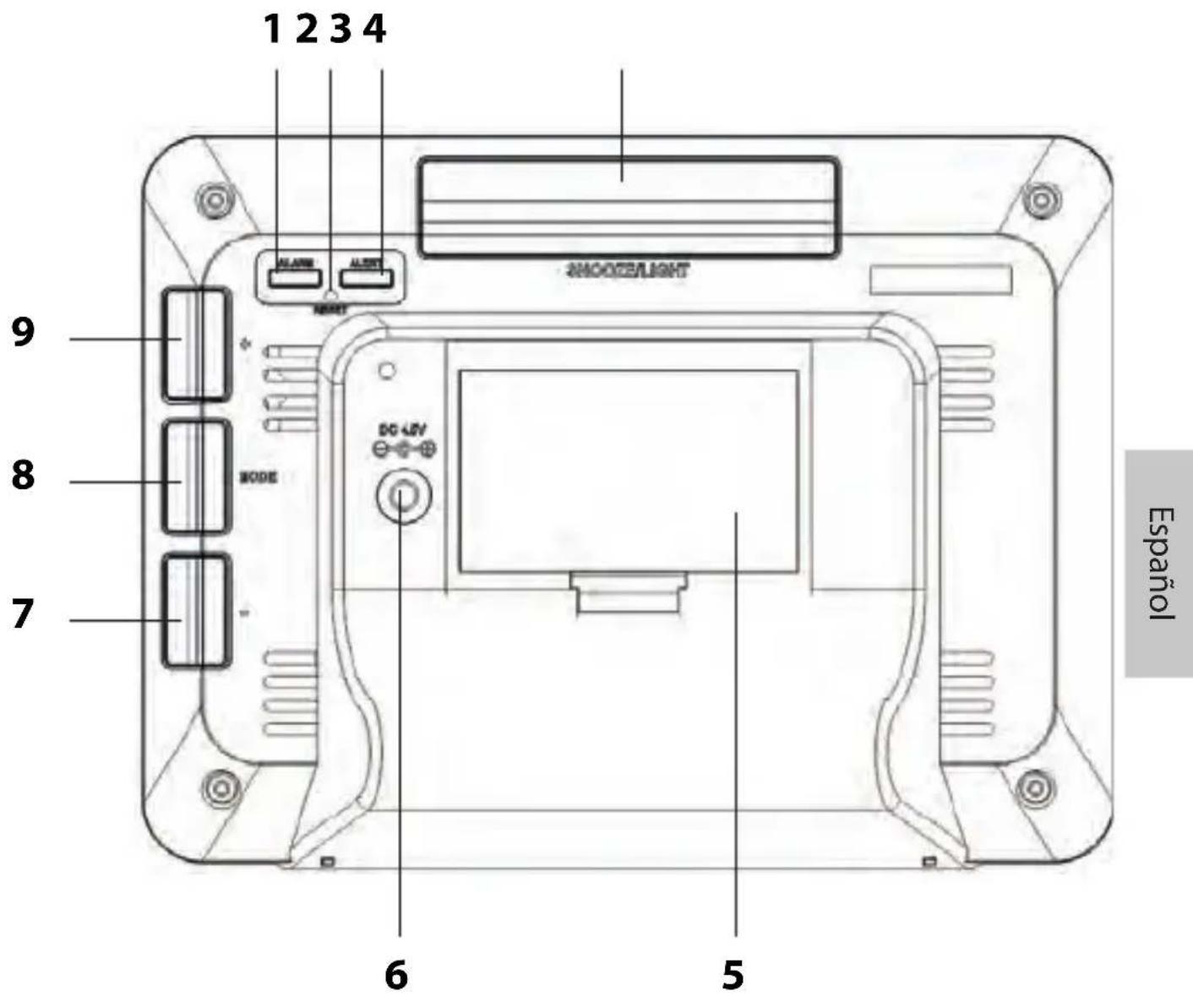

Vista trasera

1 2 3 4 9 8 7 6 5 SNOOCELIGHT DO - UV Español

1 Activar la alarma
2 Restablecer dispositivo a estado de entrega
3 Establecer alertas de temperatura
4 · Encender/apagar la luz de la pantalla · Activar función de repetición
5 Compartimiento de las pilas
6 Toma de conexión para adaptador de red

7 · Ajuste de valores (disminución)

- Iniciar/suspender de forma manual la recepción de señal

8 · Activar el modo de configuración

- Activar la configuración modificada

9 · Ajuste de valores (aumento)

- Mostrar las presiones de aire guardadas

- Transmitir los valores desde el sensor inalámbrico

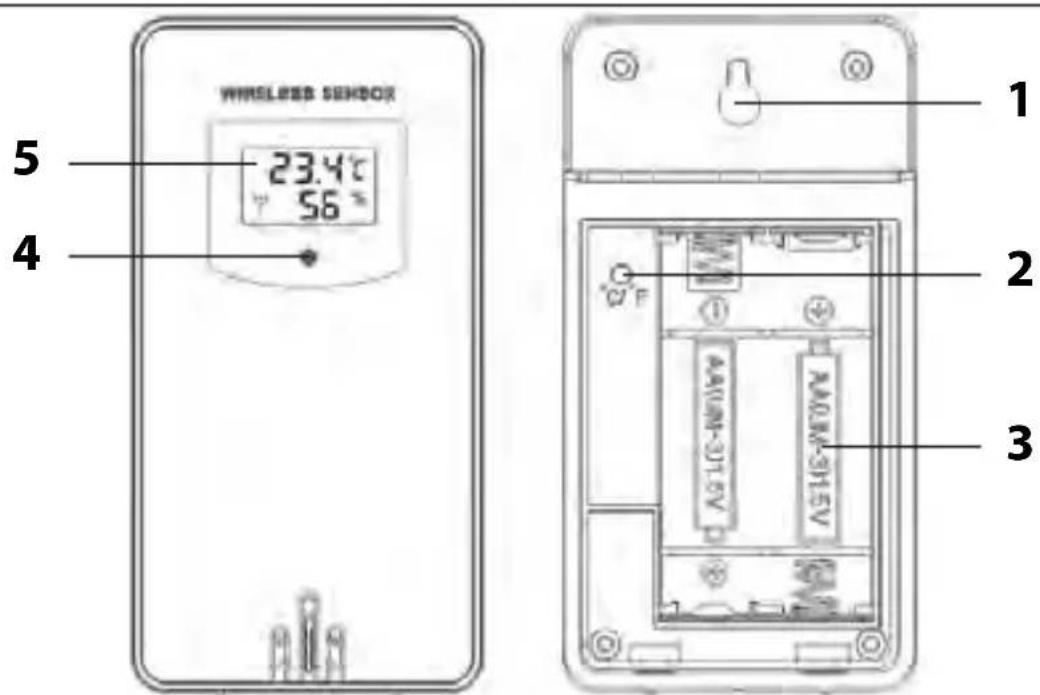

Sensor exterior inalámbrico

WIRELESS SENSOR 23.4°C 56 4 1 2 3 G °F AIVAN-01.5V AIVAN-01.5V AIVAN-01.5V AIVAN-01.5V AIVAN-01.5V

1 Ojete colgante

2 Unidad de cambio de temperatura

3 Compartimiento de las pilas

4 Indicador LED (se ilumina sólo durante la transmisión de datos)

5 Pantalla con: Indicador de la temperatura, la humedad y el símbolo para la conexión inalámbrica entre el sensor exterior y la estación base

• Proceder en el orden especificado a continuación e, insertar en primer lugar las pilas en el sensor exterior. Sólo entonces puede funcionar la estación meteorológica sin defectos.
• No utilice pilas recargables, ya que su voltaje es demasiado bajo (sólo 1,2 V en lugar de 1,5 V). Esto afecta, entre otras cosas, a la precisión de las mediciones.
• Siempre que sea posible, utilice pilas alcalinas en lugar que de carbono-zinc. Las pilas alcalinas duran más tiempo, sobre todo a temperaturas exteriores bajas.

Sensor exterior

1. Retire la tapa del compartimento de las pilas en la parte posterior del sensor exterior presionando con un poco de fuerza en la flecha impresa. Deslice la tapa del compartimento de las pilas en la dirección de la flecha, lejos del sensor exterior.
2. Inserte 2 pilas de tipo LR03 (AAA)/1,5 V como se muestra en la parte inferior del compartimento de las pilas. Preste atención a la polaridad correcta de las pilas (+/-).
3. Deslice la tapa del compartimento de las pilas en su lugar en el sensor exterior.

Estación base

Se puede utilizar la estación meteorológica inalámbrica con el adaptador de red o con pilas.

Si la estación meteorológica inalámbrica está conectada a una toma de corriente, entonces funciona a través de la red eléctrica, incluso cuando se insertan las pilas en el dispositivo. Retire las pilas descargadas del compartimiento de las pilas, ya que podrían tener fugas.

NOTA sobre los daños materiales

- Para su uso a través de la red eléctrica, utilice únicamente el adaptador de corriente suministrado con la estación meteorológica.

Modo actual

1. Inserte el enchufe del adaptador de corriente suministrado en la toma de conexión de la estación base.
2. Enchufe el adaptador de corriente a una toma que tenga una tensión correspondiente a la descrita en los "Datos técnicos".
3. Espere aproximadamente 30 minutos. La estación base requiere este tiempo para recopilar todos los datos del tiempo y recibir señales de radio desde el transmisor de señal horaria.

Funcionamiento con pilas

1. Pulse la pestaña de cierre hacia arriba un poco y quite la tapa del compartimento de las pilas.
2. Inserte 2 pilas del tipo LR6 (AA)/1,5 V como se muestra en la parte inferior del compartimento de las pilas. Preste atención a la polaridad correcta (+/-).

3. Vuelva a colocar la tapa del compartimento de las pilas y encájela presionando.

4. Espere aproximadamente 30 minutos. La estación base requiere este tiempo para recopilar todos los datos del tiempo y recibir señales de radio desde el transmisor de señal horaria.

Acerca de la señal horaria

General

El reloj controlado por radio integrado en la estación meteorológica recibe la señal de radio desde el transmisor de señal horaria DCF77. Esto transmite la hora exacta y oficial de la República Federal de Alemania en la frecuencia de onda larga de 77,5 kHz.

El transmisor se encuentra situado en Mainflingen cerca de Frankfurt am Main y, con su alcance de hasta 2000 km, suministra la mayoría de los relojes controlados por radio en Europa occidental con las señales de radio necesarias.

Tan pronto como la estación base recibe alimentación (pilas o red eléctrica), cambia al modo de recepción y busca la señal desde el transmisor DCF77. Si la señal de la hora ha sido recibida por la antena de varilla de ferrita incorporada en el reloj de alarma controlado por radio con la suficiente intensidad, aparecen la fecha y la hora en la pantalla.

La estación base se enciende varias veces al día y sincroniza la hora con la señal de radio desde el transmisor DCF77. En el caso de que no se reciba la señal, por ejemplo, durante una fuerte tormenta, el dispositivo continúa funcionando con precisión y después cambia al modo de recepción de nuevo en la próxima hora programada.

A partir de la recepción de la señal

Si se han insertado las baterías en la estación base, desaparecen por un momento todos los indicadores en la pantalla. Además, la pantalla se ilumina brevemente y suena un pitido.

Entonces el dispositivo cambia a modo de recepción, durante el cual el número de ondas de radio indica la calidad de la recepción: Cuantas más ondas de radio aparecen en la pantalla, mejor es la recepción.

Durante la recepción, sólo las funciones de los botones; todos los demás botones se desactivan durante este tiempo.

Tan pronto como se reciba una señal con suficiente intensidad, aparecen los datos correspondientes y el símbolo de la torre de radio en la pantalla. Este proceso puede tardar unos minutos.

A partir de ahora, la estación meteorológica cambia automáticamente al modo de recepción varias veces cada noche. Durante este proceso, el tiempo mostrado se compara con el recibido desde el transmisor de señal de tiempo y, si es necesario, se corrige.

Si no se ha recibido una señal lo suficientemente intensa, la estación base aborta el proceso de recepción después de unos minutos y el símbolo de la torre de radio se apaga. El proceso de recepción se inicia de nuevo en un punto posterior en el tiempo.

• En este caso, el tiempo procede como de costumbre (comenzando con la hora de inicio de "00:00").

• En primer lugar, compruebe si la ubicación de la estación base es la correcta, consulte "Elegir una ubicación".

• Se puede iniciar el proceso de recepción de nuevo manualmente, consulte "Inicio de la recepción de la señal de forma manual", o

• Espere hasta que la estación base cambie automáticamente al modo de recepción de nuevo en un momento posterior en el tiempo. La recepción es generalmente mejor por la noche.
• Si no se puede efectuar la recepción en su ubicación, se puede establecer la hora y la fecha manualmente, consulte el siguiente capítulo.

Configuración de la fecha y la hora de forma manual

Si hay más de 20 segundos aproximadamente entre dos pulsaciones de un botón, el proceso de configuración termina automáticamente y tendrá que repetirlo.

1. Mantenga pulsado el botón MODE hasta que el indicador para el formato de hora de 12 y 24 horas parpadee en la pantalla.
2. Con los botones + y -, establezca el formato de hora deseado ("12 horas" o "24 horas").
3. Pulse MODE para guardar la configuración. La unidad de temperatura parpadea en la pantalla.
4. Proceda como se describió anteriormente.
5. Pulse MODE cada vez para guardar la configuración.
6. Pulse el botón + o - para ajustar el valor deseado.
7. Lleve a cabo los siguientes ajustes:

-Unidad de temperatura
-Unidad de presión de aire
-Zona horaria en la cual se encuentra (para Alemania, seleccione 00)

-Horas
-Minutos
-Formato de fecha
-Año
-Mes
-Día

-Idioma (se refiere exclusivamente al indicador de día de la semana)

1. Por último, pulse MODE para concluir el procedimiento.

Inicio de la recepción de señal de forma manual

Si ya no aparece el símbolo de la señal de radio a la izquierda, ya no se reciben las señales de radio del transmisor. El indicador de la hora, sin embargo, sigue con precisión.

Mantenga pulsado el botón, hasta que aparezca de nuevo el símbolo de la señal de radio. Por lo tanto, la recepción de la señal se pone en marcha manualmente. Preste atención a lo siguiente:

• Si la recepción no se ha realizado correctamente, el símbolo de recepción se desvanece transcurridos algunos minutos y, la hora en la pantalla, continúa normalmente.
• Tras la correcta recepción de la señal, el reloj de alarma controlado por radio se ajusta por si mismo a la hora del transmisor de señal horaria. Si ya ha realizado la configuración de fecha y hora manual, éstos se ajustarán automáticamente.

Elección de una ubicación

NOTA sobre los daños materiales

• Proteja la estación base y el sensor inalámbrico del polvo, los golpes, las temperaturas extremas y la luz directa del sol.
• Proteja la estación base de la humedad. Coloque la estación base únicamente en una habitación cerrada y seca. El sensor inalámbrico está protegido contra la humedad, pero se debe proteger de la exposición directa a la humedad, por ejemplo, lluvia.

General

La estación base y el sensor exterior intercambian datos sobre una frecuencia de radio. Por lo tanto, la ubicación es un factor determinante para el alcance de la conexión inalámbrica.

Preste atención a lo siguiente:

• La distancia máxima entre la estación base y el sensor exterior es de 60 metros. Este alcance sin embargo, sólo es posible con "línea de visión directa".
• Materiales de construcción de protección, tales como hormigón armado reducen o inhiben la recepción de la señal entre la estación base y el sensor exterior.
• Dispositivos tales como televisores, teléfonos inalámbricos, ordenadores y tubos fluorescentes pueden asimismo interrumpir la recepción de señal.
• No coloque la estación base y el sensor exterior directamente sobre el suelo. Esto limita el rango.

- A bajas temperaturas en invierno, el rendimiento de las pilas de los sensores exteriores puede disminuir notablemente. Esto reduce el rango de transmisión.

- En función de su ubicación, puede suceder de vez en cuando que la estación base reciba señales de otro transmisor de señal horaria o incluso alternativamente de dos transmisores de señales horarias. Esto no es un fallo en el dispositivo. En este caso, se debe cambiar la ubicación de la estación base.

En lo que se refiere a la recepción de la señal entre el transmisor de la señal horaria y la estación base, preste atención a los siguientes puntos:

- Configure la estación base tan cerca de una ventana como sea posible.

- Mantenga cierta distancia desde televisores, ordenadores y monitores. Además, las estaciones base de los teléfonos inalámbricos no deben colocarse en las inmediaciones de la estación meteorológica.

- La recepción es generalmente mejor por la noche. Si la alarma no recibió una señal durante el día, es muy posible que se reciba la señal por la noche, inmediatamente y con toda su intensidad.

- El tiempo, por ejemplo, una fuerte tormenta, puede causar interferencias con la recepción.

- Es posible que el transmisor se apague a veces temporalmente, por ejemplo, debido a trabajos de mantenimiento.

Estación base

-Configure la estación base tan cerca de una ventana como sea posible. En este caso, la recepción será generalmente mejor.

Sensor exterior

PELIGRO de lesiones graves

-Durante la instalación en una pared, no debe haber cables eléctricos, tuberías de gas o agua instaladas en las paredes del lugar de montaje. ¡De lo contrario, al taladrar agujeros, hay peligro de descarga eléctrica!

El sensor exterior inalámbrico está equipado con un ojete colgante en la parte posterior.

-Coloque o cuelgue el sensor exterior en una posición en la que está protegido de la influencia directa de las condiciones meteorológicas (lluvia, sol, viento, etc.). Lugares adecuados son, por ejemplo, bajo un toldo o en un garaje.

Mostrar indicadores de la estación base

Indicador de fecha y semana

MINT 8:30 20 i 1 2 3 4 5

1 Día actual de la semana
2 Hora actual en formato de 12 o 24 horas

Cuando la hora se indica en formato de 12 horas, las horas de mañana y tarde se indican con "AM" o "PM", respectivamente.

3 Símbolo para la recepción de la señal del transmisor de señal horaria
4 La alarma se activa, consulte "Alarma"
5 Día y mes

Al pulsar repetidamente el botón MODE, en lugar de días y meses, también pueden indicarse los siguientes valores:

• Segundos
• Establecer la hora de la alarma

Datos meteorológicos

OUTDOOR TEMPERATURE 27.0°C 21.4 Hi↑ 30 °C TEMP AERTS 16 °C Lo↓ Hi↑ HUMIDITY # 60% Lo↓ 45% 30% INDOOR TEMPERATURE 20.0°C 20.9 Hi↑ 25 °C 18 °C Lo↓ Hi↑ HUMIDITY # 59% Lo↓ 50% 40% 9 8 7 1 2 3 4 5 6

La información que se indica para las secciones EXTERIOR e INTERIOR es en gran parte idéntica.

1 Unidad de temperatura (°C o °F)
2 Tendencia de la temperatura, consulte "Tendencia de temperatura y humedad"
3 Temperatura en grados Centígrados o Fahrenheit
4 La temperatura más alta (Hi) y la más baja (Lo) guardada del día (la eliminación automática de estos valores se produce cada noche a medianoche).
5 Humedad en porcentaje
6 Tendencia de humedad, consulte "Tendencia de temperatura y humedad"

7 El valor de humedad más alto ("Hi") y el más bajo ("Lo") guardado del día (la eliminación automática de estos valores se produce cada noche a medianoche).
8 La alerta contra heladas se activa (sólo es posible para la sección EXTERIOR), consulte "Alerta de temperatura contra heladas"
9 La alerta de temperatura se activa (sólo es posible para la sección EXTERIOR), consulte "Alerta de temperatura contra heladas"

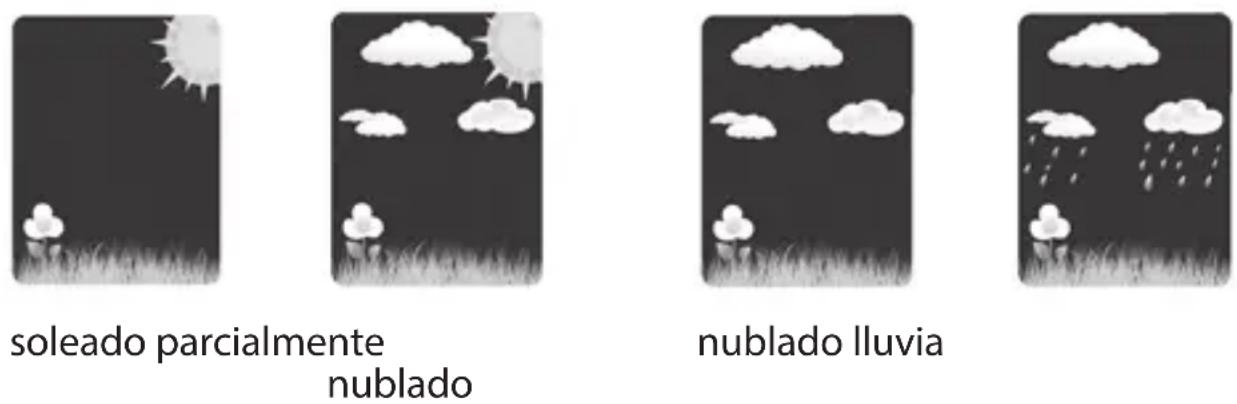

Pronóstico meteorológico y de tendencia del clima

Después de la puesta en marcha, la información todavía no se puede utilizar para la predicción meteorológica durante aproximadamente 12 horas, ya que la estación meteorológica necesita este tiempo para recopilar y analizar los datos meteorológicos.

El pronóstico meteorológico se basa en los datos recopilados y los cambios de presión del aire medidos.

El pronóstico se refiere a la región alrededor de la estación meteorológica con un radio de 30 a 50 km aproximadamente, por un período de 12 a 24 horas.

La precisión de la previsión meteorológica se encuentra en torno al 75%.

tormenta ligera aguanieve

Junto con la tendencia de la presión del aire, se pueden dar más interpretaciones.

presión de aire ascendente

presión de aire constante

presión de aire descendente

Dos ejemplos:

- El pronóstico meteorológico muestra la lluvia, la presión del aire que está descendiento rápidamente y abruptamente >> es probable que llueve fuerte.

- El pronóstico meteorológico muestra la lluvia, la presión del aire que ha aumentado en las últimas 12 horas, pero en las últimas 3 horas ha disminuido algo >> es probable que llueve.

Tendencia de temperatura y humedad

Para los valores de temperatura y humedad medidos por la estación base y el sensor inalámbrico, la tendencia aparece en forma de flecha:

ascendente

constante

descendente

Indicador de presión de aire

HISTORY PRESSURE 0 HR mb hPa 1009

La presión del aire que prevalece actualmente se visualiza en la unidad elegida (generalmente: hPa = hectopascales).

Al pulsar repetidamente el botón +, aparecerá la presión del aire medida por hora de las últimas 12 horas.

Indicador de fase lunar

Las fases lunares que aparecen se actualizan automáticamente con la fecha.

luna nueva luna creciente media luna cuarto creciente

luna llena cuarto menguante media luna cuarto menguante

Alerta de temperatura y helada

Las funciones de las alertas de heladas y temperatura están estrechamente interconectadas y ambos se activan y desactivan con el botón ALERT. Las alertas de temperatura y helada se pueden utilizar por separado o simultáneamente.

Alerta de helada

-Pulse brevemente el botón ALERT dos veces. El símbolo de la izquierda aparece en la sección TEMPERATURA EXTERIOR de la pantalla, se activa la alerta de heladas.

Cuando se alcanza el rango de temperatura, suena un pitido y el indicador de temperatura parpadea. Pulse cualquier botón para apagar el pitido.

Preste atención a lo siguiente:

- El rango de temperatura para la alerta de heladas se encuentra entre -1°C y + 3°C (+ 30°F a + 37°F).

- Incluso si no suena la alerta de temperatura, a temperaturas alrededor de la congelación siempre hay un riesgo crítico de escarcha o helada. El sensor exterior sólo puede medir la temperatura local en el lugar en el que se instala.

- Para desactivar la función de nuevo, pulse ALERT tan a menudo como sea necesario hasta que se apague el símbolo de helada.

Alerta de temperatura

-Pulse el botón ALERT una vez.

Aparece el símbolo de la izquierda en la pantalla en la sección TEMPERATURA EXTERIOR; la alerta de temperatura está activada.

Cuando se alcanza el rango de temperatura, suenan los tonos de advertencia y el indicador de temperatura parpadea. Pulse cualquier botón para apagar los tonos de advertencia.

El rango de temperatura lo puede seleccionar el usuario. Para ajustar los límites superior e inferior de temperatura:

1. Mantenga pulsado ALERT durante algunos segundos hasta que el dígito junto a "Hi" parpadea.

Hi↑ 30°C TEMP ALERTS 16°C Lo↓

1. Utilizando el botones + y -, ajuste el límite superior de temperatura.
2. Pulse ALERT para guardar la entrada.
3. Utilizando el botones + y -, ajuste el límite inferior de temperatura.
4. Por último, pulse ALERT.

Para desactivar la función de nuevo, pulse ALERT tan a menudo como sea necesario hasta que se apague el símbolo del rango de temperatura.

Alarma

Configuración de la hora de la alarma

1. Pulse ALARM una vez. Aparece el símbolo de alarma en la pantalla.
2. Mantenga pulsado ALARM durante algunos segundos hasta que el indicador de hora de alarma parpadea.
3. Utilizando los botones + y -, establezca la hora de alarma deseada.

4. Pulse ALARM. El indicador de minutos para la hora de alarma parpadea en la pantalla.

5. Usando los botones + y -, ajuste los minutos de alarma deseados.

6. Por último, pulse ALARM para guardar la configuración.

Encendido/apagado de la función de alarma

-Utilizando el botón ALARM, encienda/apague la función de alarma. Tan pronto como aparece el símbolo de alarma se activa la función de alarma.

Detener la alarma

Desde el momento que suena una señal de alarma establecida, la señal será más intensa con el tiempo.

Apagar la alarma por completo

-Pulse cualquier botón en la estación base (excepto SNOOZE/LIGHT) para detener la alarma.

Función de parada automática

Si no se pulsa un botón, la alarma se apaga automáticamente después de 2 minutos. Transcurridas 24 horas, la alarma volverá a sonar automáticamente.

Función de repetición

-Pulse el botón SNOOZE/LIGHT una vez cuando suene la señal de alarma.

La señal de alarma se queda en silencio durante 5 minutos aproximadamente. A continuación, el dispositivo cambia de nuevo y la alarma suena de nuevo. Este procedimiento se puede repetir varias veces.

Luz de la pantalla

Funcionamiento con pilas

-Pulse el botón SNOOZE/LIGHT para encender la luz de la pantalla de la estación base durante 15 segundos aproximadamente.

Funcionamiento con corriente

Si utiliza la estación base utilizando el adaptador de red sobre el suministro de energía, la pantalla se ilumina permanentemente.

-Pulse repetidamente el botón SNOOZE/LIGHT con el fin de elegir los diferentes niveles de brillo: Luz completa > poca luz > apagado.

Reiniciar

Si aparecen valores obviamente falsos en la pantalla de la estación base, se debe reiniciar la estación base al estado de entrega.

1. Inserte un objeto delgado, por ejemplo, un clip desplegado, en la abertura RESET en la parte posterior de la estación base.

2. Presione con un poco de fuerza contra la resistencia. Después de un breve periodo de tiempo, todos los indicadores de la pantalla se desvanecen por un momento. Además, la pantalla se ilumina brevemente y suena un pitido.

Transcurridos unos segundos, los indicadores comienzan a parpadear y se recuperan los datos de la sonda exterior. Preste atención a los valores que aparecen en la pantalla.

Para acelerar el intercambio de datos con la estación base, mantenga pulsado el botón + en la estación base hasta que se borren los datos de la TEMPERATURA EXTERIOR. Poco después, aparecen los datos recién cargados.

Limpieza

1. Durante el funcionamiento a través de la red: Saque el enchufe del adaptador de red de la estación base.
2. Según sea necesario, limpie la estación base y el sensor exterior con un paño ligeramente humedecido.
3. Seque el dispositivo completamente antes de volver a conectarlo con el adaptador de red.

Error/solución

Error Causa posible
La señal DCF77, por el momento no se puede recibir.	Compruebe la ubicación elegida.Inicie la recepción de la señal de forma manual, si es necesario.Ajuste la hora de forma manual.
La información de la temperatura del sensor parece demasiado alta.	Compruebe si el sensor ha sido expuesto a la luz directa del sol.
En lugar de mostrar los valores medidos de temperatura o humedad, aparece H.HH o LL.L en la pantalla.	Los valores se encuentran por encima o por debajo del rango de medición.
El indicador de temperatura parpadea en la pantalla.	La alerta de la temperatura se ha disparado. Pulse ALERT tan a menudo como sea necesario hasta que deje de parpadear.
El indicador no se puede leer, la función no es clara, o los valores son obviamente falsos.	▪ Restablecer la estación meteorológica al estado de entrega original.
La estación base no está recibiendo señales del sensor inalámbrico.	▪ Compruebe que no hay fuentes eléctricas de interferencia cerca del sensor inalámbrico o de la estación base.▪ Compruebe las pilas en el sensor.▪ Mueva la estación base más cerca del sensor, o viceversa.
La hora difiere por exactamente uno, dos, tres horas etc.	▪ Probablemente ha establecido una zona de hora incorrecta. Para Alemania, seleccione "00".

Estación base

Modelo: La estación meteorológica

- Humedad: 20% - 95%

Sensor exterior inalámbrico

• Temperatura: -20 °C - 60 °C (-4 °F - 140 °F)
• Presión del aire: como estación base
• Humedad: como estación base

Frecuencia de

433,92 MHz

transmisión:

Clase de protección:

Distribuidor: Waagen-Schmitt GmbH

Hammer Steindamm 27-29

D-22089 Hamburgo

Nuestros productos se desarrollan y mejoran constantemente. Por esta razón, el diseño y las modificaciones técnicas son posibles en cualquier momento.

Declaración de conformidad

Esta estación inalámbrica ha sido fabricada en conformidad con las normas europeas armonizadas.

Se adapta a las disposiciones de las directivas CE especificadas a continuación:

• Directiva de CEM 2004/108/CE relativa a la compatibilidad electromagnética
• Directiva de Restricción de Sustancias Peligrosas (RoHS) 2011/65/CE

en las versiones válidas vigentes.

Esta declaración pierde su validez si se realizan modificaciones en la estación meteorológica sin nuestra aprobación.

Hamburgo, enero de 2014

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

D-22089 Hamburgo

C€

Garantía

Estimado cliente, la empresa Waagen-Schmitt GmbH garantiza durante 3 años a partir de la fecha de compra, la rectificación de cualquier defecto sin ningún coste, en base a errores materiales o de fabricación a través de la reparación o cambio.

En el caso de una reclamación de garantía, devuelva la estación meteorológica con el comprobante de compra (estipulando el motivo de la reclamación) a su distribuidor.

Eliminación del producto

Eliminación del embalaje

Deseche el embalaje con materiales similares. Ponga cartón con papel usado, películas con materiales reciclables.

Eliminación del producto

Deseche el producto en conformidad con las regulaciones aplicables en su país.

Los dispositivos no deben desecharse con la basura doméstica normal.

Al final de su vida útil, se debe eliminar la estación meteorológica de una forma apropiada. De esta manera, los materiales valiosos que contiene el dispositivo serán reciclados y se evitará perjudicar el medio ambiente. Lleve el dispositivo antiguo a un punto de recogida de residuos electrónicos o un depósito de reciclaje.

Para obtener más información, póngase en contacto con su empresa de eliminación de residuos local o el organismo administrativo local.

No se deben arrojar las baterías reciclables y desechables a la basura doméstica.

Todas las baterías se deben entregar en un punto de recogida en su comunidad, vecindario, o minorista. Estas baterías por lo tanto se pueden desechar de un modo que no perjudique al medio ambiente.

Las baterías que contienen sustancias nocivas están etiquetadas de la siguiente manera: Cd para el cadmio, Pb para el plomo.

Cher/Chère client(e) !
