INSTRUKCJA OBSŁUGI BK313.3 AMICA

Chłodziarko-zamrażarka / Refrigerator-freezer

REGULACJA TEMPERATURY WEWNĄTRZ URZĄDZENIA 21

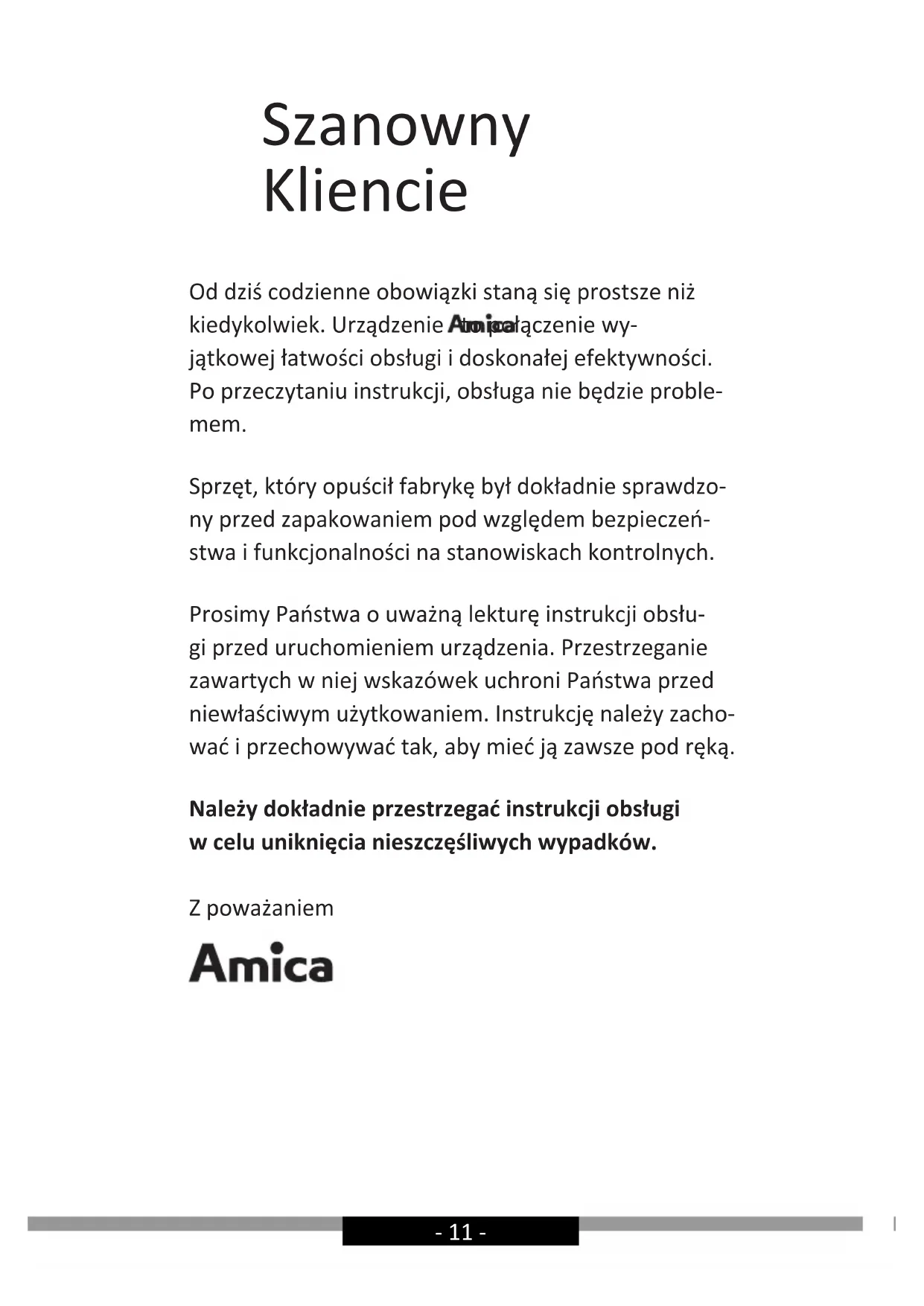

Od dziś codzienne obowiązki staną się prostsze niż

kiedykolwiek. Urządzenie to połączenie wy-

jątkowej łatwości obsługi i doskonałej efektywności.

Po przeczytaniu instrukcji, obsługa nie będzie proble-

Sprzęt, który opuścił fabrykę był dokładnie sprawdzo-

ny przed zapakowaniem pod względem bezpieczeń-

stwa i funkcjonalności na stanowiskach kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji obsłu-

gi przed uruchomieniem urządzenia. Przestrzeganie

zawartych w niej wskazówek uchroni Państwa przed

niewłaściwym użytkowaniem. Instrukcję należy zacho-

wać i przechowywać tak, aby mieć ją zawsze pod ręką.

Należy dokładnie przestrzegać instrukcji obsługi

w celu uniknięcia nieszczęśliwych wypadków.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

• Urządzenie przeznaczone jest wyłącznie do użyt-

• Producent zastrzega sobie możliwość dokonywa-

nia zmian niewpływających na działanie urządze-

• Niektóre zapisy w niniejszej instrukcji są ujedno-

licone dla wyrobów chłodniczych różnych typów,

(dla chłodziarki, chłodziarko-zamrażarki lub za-

mrażarki). Informacja na temat rodzaju Twojego

urządzenia znajduje się w Karcie Produktu dołą-

• Producent nie ponosi od po wiedzialnoś ci za szko-

dy wynikłe z nie prze strze ga nia zasad umieszczo-

nych w niniejszej instrukcji.

• Prosimy o zachowanie tej in struk cji w celu wyko-

rzystania jej w przy szło ści lub przekazania ewen-

tu al ne mu na stęp ne mu użytkownikowi.

• Niniejszy sprzęt nie jest przeznaczony do użyt-

kowania przez osoby (w tym dzieci) o ograniczo-

nej zdolności zycznej, czuciowej lub psychicznej

oraz osoby o braku doświadczenia lub znajomości

sprzętu, chyba, że odbywa się to pod nadzorem

lub zgodnie z instrukcją użytkowania sprzętu,

przekazanej przez osoby odpowiadające za ich

• Należy zwrócić szczególną uwagę, aby z urządze-

nia nie korzystały po zo sta wio ne bez opieki dzieci.

Nie należy po zwa lać im bawić się urządzeniem.

Nie wol no im siadać na elementach wysuwanych

i zawieszać się na drzwiach.

• Urządzenie pracuje prawidłowo w temperaturze

otoczenia, która jest podana w karcie produktu.

Nie należy użytkować jej w piwnicy, sieni, w nie-

ogrzewanym domku letniskowym jesienią i zimą.

• Podczas ustawiania, przesuwania, podnoszenia

nie należy chwytać za uchwyty drzwi, ciągnąć

za skraplacz z tyłu lodówki oraz dotykać ze spo łu

• Urządzenia nie należy przechylać o więcej niż 40°

od pionu pod czas transportu, przenoszenia lub

usta wia nia. Jeżeli taka sytuacja za ist nia ła włą-

cze nie urządzenia może nastąpić min. po 2 go-

dzi nach od jego ustawienia (rys. 2).

• Przed każdą czynnością kon ser wa cyj ną należy

wyjąć wtyczkę z gniazdka sieciowego. Nie nale-

ży ciągnąć za przewód, lecz chwytać za korpus

• Dźwięki słyszalne jako trzaskanie lub pękanie są

spowodowane przez rozszerzanie i kur cze nie się

części na skutek zmian temperatury.

• Ze względu na bezpieczeństwo nie należy na pra-

wiać urządzenia we własnym za kre sie. Naprawy,

wy ko ny wa ne przez oso by nie posiadające wyma-

ganych kwalikacji mogą stanowić poważne nie-

bezpieczeństwo dla użytkownika urzą dze nia.

• Należy przewietrzyć przez kilka mi nut pomiesz-

czenie, w którym znajduje się urządzenie (po-

miesz cze nie to musi mieć przy naj mniej 4m

dla wyrobu z izobutanem/R600a) w przypadku

uszkodzenia układu chłod ni cze go.

• Produktów choćby tylko częściowo roz mro żo nych

nie można ponownie za mra żać.

• Napojów w butelkach i puszkach, w szcze gól no ści

napojów gazowanych dwu tlen kiem węgla nie na-

leży prze cho wy wać w komorze zamrażarki. Pusz-

ki i butelki mogą po pę kać.

• Nie brać do ust produktów za mro żo nych bezpo-

średnio wyjętych z zamrażarki (lody, kostki lodu,

itp.), ich ni ska temperatura może spowodować

dotkliwe odmrożenia.

• UWAGA: Należy uważać, aby nie uszkodzić obiegu

chłodniczego, np. przez nakłucie kanałów środka

chłodniczego w parowniku, złamanie rur. Wytry-

skujący czynnik chłodniczy jest palny. W przy-

padku dostania się do oczu należy przepłukać je

czystą wodą i wezwać natychmiast lekarza.

• Jeżeli przewód zasilający ulegnie uszkodzeniu, to

powinien być wymieniony w specjalistycznym za-

kładzie naprawczym.- 14 -

• Urządzenie służy do przechowywania żywności,

nie używaj go do innych celów.

• Urządzenie należy całkowicie odłączyć od zasila-

nia (poprzez wyciągnięcie wtyczki z gniazdka sie-

ciowego) na czas wykonywania czynności takich

jak czyszczenie, konserwacja czy zmiana miejsca

• To urządzenie może być używane przez dzieci w

wieku 8 lat i starsze, przez osoby o ograniczo-

nej zdolności zycznej, czuciowej lub psychicznej

oraz osoby o braku doświadczenia lub znajomości

sprzętu, gdy są one nadzorowane lub zostały po-

instruowane na temat korzystania z urządzenia w

sposób bezpieczny i znają zagrożenia związana z

użytkowaniem urządzenia. Dzieci nie powinny ba-

wić się urządzeniem. Czyszczenie i konserwacja

urządzenia nie powinna być wykonywania przez

dzieci chyba że ukończyły 8 lat i są nadzorowane

przez odpowiednią osobę.

• W celu uzyskania większej ilości miejsca w za-

mrażarce można wyjąć z niej szuady i umiesz-

czać produkty bezpośrednio na półkach. Nie ma

to wpływu na charakterystykę termiczną i me-

chaniczną wyrobu. Zadeklarowana pojemność

zamrażarki została obliczona z wyjętymi szua-

OSTRZEŻENIE: Zagrożenie pożarem /

• Dzieci w wieku od 3 do 8 lat mogą wkładać i wyj-

mować produkty z urządzenia chłodniczego.

Aby uniknąć zanieczyszczenia żywności należy prze-

strzegać następujących zasad:

• Otwieranie drzwi na dłuższy czas może powodo-

wać znaczne podwyższenie temperatury w komo-

• Regularnie czyścić powierzchnie mające kontakt

z żywnością oraz w zależności od występowania

dostępne instalacje odprowadzania wody.

• Przechowywać surowe mięso i ryby w odpowied-- 15 -

nich pojemnikach w chłodziarce, aby nie miały

kontaktu z pozostałą żywnością i nie kapały z

nich na inną żywność.

• Dwugwiazdkowe komory zamrażarki służą do

przechowywania wcześniej zamrożonej żywności,

przechowywania lub mrożenia lodów oraz zamra-

• Komory jednogwiazdkowe, dwugwiazdkowe i

trzygwiazdkowe nie służą do zamrażania świeżej

Jajka, gotowana żywność, zapakowana żywność, owo-

ce i warzywa, nabiał, ciasta, napoje i inne produkty

nie nadające się do zamrożenia.

Owoce morza (ryby, krewetki, małże), produkty słod-

kowodne oraz produkty mięsne (zalecane 3 miesiące,

im dłuższy czas przechowywania, tym mniej smaczny

i odżywczy jest produkt), odpowiednia na zamrożone

Owoce morza (ryby, krewetki, małże), produkty słod-

kowodne oraz produkty mięsne (zalecane 3 miesiące,

im dłuższy czas przechowywania, tym mniej smaczny

i odżywczy jest produkt), nieodpowiednia na mrożone

Owoce morza (ryby, krewetki, małże), produkty słod-

kowodne oraz produkty mięsne (zalecane 2 miesiące,

im dłuższy czas przechowywania, tym mniej smaczny

i odżywczy jest produkt), nieodpowiednia na mrożone

Owoce morza (ryby, krewetki, małże), produkty słod-

kowodne oraz produkty mięsne (zalecany 1 miesiąc,

im dłuższy czas przechowywania, tym mniej smaczny

i odżywczy jest produkt), nieodpowiednia na mrożone

Świeża wieprzowina, wołowina, ryby, kurczak, niektóre

zapakowane przetworzone produkty, itp. (zalecane

spożycie tego samego dnia, najlepiej w ciągu maksy-

malnie 3 dni). Częściowo zapakowane przetworzone

produkty (produkty nie nadające się do zamrożenia)- 16 -

Świeża/mrożona wieprzowina, wołowina, kurczak, pro-

dukty słodkowodne, itp. (7 dni poniżej 0°C, powyżej

0°C zalecane jest spożycie tego samego dnia, najlepiej

maksymalnie w ciągu 2 dni). Owoce morza (poniżej

0°C przez 15 dni, nie zaleca się przechowywania w

temperaturze powyżej 0°C)

Świeża wieprzowina, wołowina, ryby, kurczak, goto-

wane produkty, itp. (zalecane spożycie tego samego

dnia, najlepiej w ciągu maksymalnie 3 dni).

+5≤+20 Czerwone, białe, musujące wino itp.

• Uwaga: należy przechowywać produkty zgodnie

z zalecaniami dla komór lub według temperatury

przechowywania produktu.

• Jeśli urządzenie chłodnicze nie będzie użytkowa-

ne i puste przez długi czas, należy je wyłączyć,

rozmrozić, wymyć, wysuszyć i pozostawić z ot-

wartymi drzwiami, aby uniknąć powstania pleśni

• Czyszczenie dystrybutora wody (dla produktów

z dystrybutorem wody): Wyczyścić zbiorniki na

wodę jeśli nie były użytkowane przez 48 godzin;

jeśli woda nie była spuszczana przez 5 dni, wy-

płukać instalację wodną podłączoną do sieci wo-

• Minimalny okres, w którym dostępne są części

zamienne niezbędne do naprawy urządzenia wy-

nosi 7 lub 10 lat w zależności od rodzaju i prze-

znaczenia części zamiennej i jest zgodny z Roz-

porządzeniem Komisji (UE) 2019/2019.

• Wykaz części zamiennych i procedura ich zama-

wiania są dostępne na stronach internetowych

producenta, importera lub upoważnionego przed-

• Więcej informacji o produkcie znajduje się w unij-

nej Bazie Danych Produktów EPREL na stronie

https://eprel.ec.europa.eu. Informacje można

uzyskać skanując kod QR z etykiety energetycz-

nej lub wpisując model wyrobu z etykiety ener-

getycznej w wyszukiwarce EPREL https://eprel.

INSTALACJA I WARUNKI PRACY URZĄDZENIA To urządzenie chłodnicze jest przeznaczone do użytku jako urządzenie

Instalacja przed pierwszym uruchomieniem

• Należy wyrób rozpakować, usunąć taśmy klejące zabezpieczające

drzwi i wyposażenie. Ewentualne po zo stałe reszt ki kleju można usu-

nąć delikatnym środkiem myjącym

• Styropianowych elementów opakowania nie należy wyrzucać. W

przy pad ku ko niecz no ści ponownego prze wożenia, chłodziarko-za-

mra żar kę na le ży zapakować w ele men ty ze sty ro pia nu i fo lię oraz

za bez pie czyć taśmą kle ją cą.

• Wnętrze chłodziarki i zamrażarki oraz ele men ty wyposażenia należy

wymyć let nią wodą z do dat kiem pły nu do mycia na czyń, a na stęp nie

wy trzeć i wy su szyć.

• Chłodziarko-zamrażarkę należy ustawić na równym, poziomym i sta-

bilnym podłożu, w su chym, prze wie trza nym i nie na sło necz nio nym

pomieszczeniu z dala od źródeł ciepła, takich jak kuch nia, grzej nik

centralnego ogrze wa nia, rura centralnego ogrzewania, instalacja

• Na powierzchniach zewnętrznych wyrobu może znajdować się folia

ochronna, należy ją usunąć.

• Należy zapewnić ustawienie wyrobu w poziomie,odpowiednio wkrę-

cając 2 regulowane nóżki (Rys. 3).

• Dla zapewnienia swobodnego otwierania drzwi, odległość pomiędzy

ścianą boczną wyrobu (od strony zawiasów drzwi), a ścianą pomiesz-

czenia przedstawiona jest na rysunku 5.*

• Należy zadbać o odpowiednią wentylację pomieszczenia i swobodny

obieg powietrza ze wszystkich stron urządzenia (Rys. 6).*

Minimalne odległości od źródeł ciepła

• od kuchni elektrycznych, gazowych i innych - 30 mm,

• od pieców zasilanych olejem lub węglem - 300 mm,

• od piekarników do zabudowy - 50 mm

Jeżeli nie jest możliwe zachowanie wyżej określonych odległości należy

zastosować odpowiednią płytę izolacyjną

• Tylna ściana lodówki, a szczególnie skraplacz i inne elementy układu

chłodniczego nie mogą stykać się z innymi elementami, które mogą

powodować uszkodzenie, w szczególności (z rurą CO i doprowadza-

• Niedopuszczalne jest jakiekolwiek manipulowanie czę ścia mi agre ga-

tu. Na le ży zwró cić szcze gól ną uwa gę, aby nie uszko dzić rur ki ka-

pi lar nej, wi docz nej we wnę ce na sprę żar kę. Rur ka ta nie może być

do gi na na, prostowana ani zwijana.

• Uszkodzenie rurki ka pi lar nej przez użyt kow ni ka od bie ra mu pra wa

wy ni ka ją ce z gwarancji (rys. 8).

• W wybranych modelach uchwyt drzwi znajduje się wewnątrz wyrobu

i należy go przykręcić własnym wkrętakiem.- 18 -

Podłączenie zasilania

• Przed podłączeniem zaleca się ustawić pokrętło regulatora tempe-

ratury na pozycję „OFF” lub inna powodującą odłączenie urządzenia

od zasilania (Patrz strona z opisem sterowania).

• Urządzenie należy podłączyć do sieci prądu przemiennego 220-

240V, 50Hz, po przez prawidłowo zainstalowane gniazd ko elektrycz-

ne, uziemione i za bez pie czo ne bezpiecznikiem 10 A.

• Uziemienie urządzenia jest wy ma ga ne przepisami prawa. Producent

zrze ka się jakiejkolwiek od po wie dzial no ści z ty tu łu ewen tu al nych

szkód, jakie mogą po nieść osoby lub przedmioty na sku tek niewy-

pełnienia obowiązku na ło żo ne go przez ten przepis.

• Nie należy używać łączników adaptacyjnych, gniazd wielokrotnych

(rozdzielaczy), przed łu ża czy dwużyłowych. Jeśli za cho dzi koniecz-

ność sto so wa nia przed łu ża cza, może to być tylko przed łu żacz z

kółkiem ochronnym, jed no gniaz do wy po sia da ją cy atest bezpieczeń-

• Jeśli zostanie zastosowany przed łu żacz (z kołkiem ochronnym,

po sia da ją cy znak bezpieczeństwa), to jego gniazdo musi leżeć w

bezpiecznej od le gło ści od zle wo zmy wa ków i nie może być narażone

na zalewanie wodą i różnymi ściekami.

• Dane znajdują się na tabliczce znamionowej, umieszczonej na dole

ściany wewnątrz ko mo ry chłodziarki**

Odłączenie od zasilania

Należy zapewnić możliwość odłączenia urzą dze nia od sieci elektrycznej,

poprzez wyjęcie wtyczki lub wyłączenie wy łącz ni ka dwubiegunowego

Informacja o klasie klimatycznej urządzenia znajduje się na tabliczce

znamionowej. Wskazuje ona, w jakiej temperaturze otoczenia (tj. po-

mieszczenia, w którym pracuje) wyrób działa optymalnie (prawidłowo).

Dozwolona temperatura otoczenia

Urządzenie chłodnicze jest przeznaczone do użytku w

temperaturze otoczenia mieszczącej się w zakresie od

10 °C do 32 °C N umiarkowana

Urządzenie chłodnicze jest przeznaczone do użytku w

temperaturze otoczenia mieszczącej się w zakresie od

16 °C do 32 °C ST subtropikalna

Urządzenie chłodnicze jest przeznaczone do użytku w

temperaturze otoczenia mieszczącej się w zakresie od

16 °C do 38 °C T tropikalna

Urządzenie chłodnicze jest przeznaczone do użytku w

temperaturze otoczenia mieszczącej się w zakresie od

* Nie dotyczy urządzeń do zabudowy

** W zależności od modelu- 19 -

ROZPAKOWANIE Urządzenie na czas trans por tu zostało

za bez pie czo ne przed uszko dze niem.

Po roz pa ko wa niu urzą dze nia pro si-

my Pań stwa o usu nię cie ele men tów

opa ko wa nia w spo sób nieza gra ża ją cy

Wszystkie materiały za sto so wa ne do

opa ko wa nia są nie szko dli we dla środowiska na tu ral-

ne go, w 100% nadają się do odzysku i oznakowano

je od po wied nim symbolem.

Uwaga! Materiały opa ko wa nio we(wo recz ki po li ety-

le no we, kawałki sty ro pia nu itp.) na le ży w trakcie

rozpakowywania trzy mać z dala od dzieci.- 20 -

USUWANIE ZUŻYTYCH URZĄ-

To urządzenie jest oznaczone zgodnie

z Dyrektywą Europejską 2012/19/UE

oraz polską Ustawą o zużytym sprzę-

cie elektrycznym i elektronicznym

symbolem przekreślonego kontenera

na odpady. Takie oznakowanie infor-

muje, że sprzęt ten, po okresie jego

użytkowania, nie może być umieszczany łącznie z

innymi odpadami pochodzącymi z gospodarstwa

Użytkownik jest zobowiązany do oddania go prowa-

dzącym zbieranie zużytego sprzętu elektrycznego i

elektronicznego. Prowadzący zbieranie, w tym lo-

kalne punkty zbiórki, sklepy oraz gminne jednostki,

tworzą odpowiedni system umożliwiający oddanie

Właściwe postępowanie ze zużytym sprzętem elek-

trycznym i elektronicznym przyczynia się do unik-

nięcia szkodliwych dla zdrowia ludzi i środowiska

naturalnego konsekwencji, wynikających z obecno-

ści składników niebezpiecznych oraz niewłaściwego

składowania i przetwarzania takiego sprzętu.- 21 -

STEROWANIE Sterowanie urządzeniem

Panel sterowania jest przedstawiony na rysunku 10, dla przypomnienia

znajduje się on również poniżej:

Regulacja temperatury wewnątrz urządzenia

Zmiana ustawienia pokrętła powoduje zmianę temperatury w urządze-

Pozycja OFF/0 Urządzenie wyłączone

W urządzeniu panuje najwyższa temperatura

(wewnątrz jest cieplej)

Pozycje 2-6 W urządzeniu panuje średnia temperatura

W urządzeniu panuje najniższa temperatura

(wewnątrz jest zimniej)

• Pokrętło termostatu w Twoim urządzeniu może być wyskalowane w

inny sposób niż w niniejszym opisie. Ogólna zasada jego działania

jest opisana powyżej.

• Jeżeli na pokrętle Twojego urządzenia nie ma pozycji oznaczonej jako

„OFF” lub „0”, całkowite wyłączenie urządzenia jest możliwe poprzez

odłączenie przewodu zasilającego z gniazdka. Przed odłączeniem na-

leży ustawić najniższą wartość na termostacie.- 22 -

Dodatkowe informacje dotyczące temperatury

• Na temperaturę wewnątrz urządzenia ma wpływ wiele czynników.

Ustawienie pokrętła zależy między innymi od temperatury otoczenia,

stopnia nasłonecznienia, częstotliwości otwierania drzwi urządze-

nia, ilości żywności. Ustawienie pośrednie pokrętła jest w większości

przypadków najbardziej optymalne.

• Nie należy zapełniać komór przed jej wychłodzeniem, trwa to około

• Nie należy zmieniać nastawy temperatury z powodu zmiany pory

roku. Wzrost temperatury otoczenia zostanie wykryty przez czujnik i

sprężarka automatycznie zostanie uruchomiona przez dłuższy okres

czasu w celu utrzymania ustawionej we wnętrzu komór temperatury.

• Niewielkie zmiany temperatury są zjawiskiem normalnym i mogą wy-

stępować na przykład podczas przechowywania w chłodziarce du-

żych ilości świeżych produktów lub gdy drzwi pozostały otwarte przez

dłuższy okres czasu. Nie będzie to miało wpływu na produkty żyw-

nościowe a temperatura szybko powróci do poziomu nastawy.

OŚWIETLENIE Rozdział ten dotyczy urządzeń wyposażonych fabrycznie w oświetlenie

żarowe oraz wybranych urządzeń wyposażonych w oświetlenie LED w

postaci żarówki z gwintem E14.

• Ustawić pokrętło na pozycję „OFF”, na stęp nie wyjąć wtyczkę z gniaz-

• Zdemontować osłonę żarówki i ją ściągnąć (Rys. 18).

• Wymienić żarówkę na sprawną o identycznych parametrach jak fa-

brycznie zamontowana w urządzeniu (220-240V, gwint E14, mak sy-

mal ne wymiary bańki: średnica - 26 mm, dłu gość 55 mm).

• Zamocować osłonę żarówki.

• Nie należy stosować żarówek o mniejszej lub większej mocy, stoso-

wać jedynie żarówki o parametrach wyżej podanych.

• Użyte oświetlenie nie może być stosowane do oświetlania pomiesz-

• Jeżeli w niniejszej instrukcji nie występuje rysunek oznaczony jako

18, wymiany oświetlenia może dokonać wykwalikowany technik

OBSŁUGA I FUNKCJE Przechowywanie produktów w chłodziarce i zamrażarce

• Produkty należy umieszczać na ta le rzy kach, w pojemnikach lub opa-

ko wa ne w fo lię spożywczą. Roz sta wić rów no mier nie na powierzchni

• Należy zwrócić uwagę czy żywność nie do ty ka ściany tylnej, jeżeli

tak, wówczas może to spo wo do wać oszro nie nie lub za wil go ce nie pro-

• Nie należy wstawiać do chłodziarki naczyń z gorącą zawartością.

• Produkty łatwo przejmujące zapachy obce, jak masło, mleko, ser bia-

ły oraz ta kie, które wydzielają in ten syw ny za pach, np. ryby, wędliny,

sery – należy umieszczać na półkach opakowane w folię lub w szczel-

nie zamkniętych po jem ni kach.

• Przechowywanie warzyw po sia dających dużą ilość wody, spowoduje

osadzanie się pary wodnej nad po jem ni ka mi na warzywa; nie prze-

szkadza to pra wi dło we mu funk cjo no wa niu chło dziar ki.

• Przed włożeniem do chłodziarki wa rzy w należy je dobrze osuszyć.

• Za duża ilość wil go ci skraca czas prze cho wy wa nia warzyw, zwłaszcza

• Należy przechowywać warzywa nie myte. Mycie usuwa naturalną

ochronę, dla te go lepiej umyć warzywa bez po śred nio przed spoży-

• Zaleca się układanie produktów w koszach 1, 2, 3* do naturalnej

granicy załadowania (Rys. 11a/ 11b).**

1. Opakowane produkty

2. Półka parownika / półka

3. Naturalna granica załadunku

• Dopuszcza się układanie produktów na półkach drucianych parowni-

• Dopuszcza się wysunięcie produktów na półce o 20-30 mm od natu-

ralnej granicy załadunku.**

• Możliwe jest usunięcie dolnego kosza dla zwiększenia przestrzeni za-

ładunku i ułożenie produktów w komorze na dnie do max. wysoko-

Zamrażanie produktów**

• Zamrażać można praktycznie wszyst kie artykuły spożywcze, z wy-

jątkiem jarzyn spożywanych w stanie su ro wym, np. zielonej sałaty.

• Do zamrażania używa się jedynie ar ty ku łów spożywczych o najwyż-

szej ja ko ści, podzielonych na porcje prze zna czo ne do jednorazowego

• Produkty należy opakować w ma te riały bez zapachu, odporne na

przenikanie po wie trza i wilgoci oraz nie wrażli we na tłuszcze. Najlep-

szymi ma te ria ła mi są: wo recz ki, arkusze z folii po li ety le no wej, alu-

• Opakowanie powinno być szczelne i ściśle przylegać do zamrożonych

pro duk tów. Nie należy sto so wać opa ko wań szklanych.- 24 -

• Świeże i ciepłe artykuły spożywcze (w temperaturze otoczenia), wło-

żone w celu zamrożenia, nie powinny stykać się już z zamrożoną

• Zaleca się, aby w ciągu doby nie wkła dać do zamrażarki, jed no ra zo-

wo wię cej świeżej żywności niż podano w karcie produktu.

• Dla zachowania dobrej jakości za mra ża nych produktów zaleca się

prze gru po wać znajdujące się w środkowej szuadzie zamrażarki

mro żon ki tak, aby nie sty ka ły się z pro duk ta mi jesz cze nie zamrożo-

• Zalecamy zamrożone porcje prze su nąć na jedną stronę szuady za-

mra ża nia, a świeże porcje do zamrożenia, ułożyć po przeciwnej stro-

nie mak sy mal nie do su nię te do ściany tylnej i bocznej szuady.

• Do zamrażania produktów używać przestrzeni oznaczonej

• Należy pamiętać, że na tem pe ra tu rę w komorze zamrażarki mają

wpływ między innymi: temperatura oto cze nia, stopień wypełnienia

pro duk ta mi żyw no ścio wy mi, czę sto tli wość otwierania drzwi, nastawa

• Gdyby po zamknięciu komory za mra żar ki drzwi nie dawały się na-

tych miast otworzyć z powrotem, ra dzi my po cze kać 1 do 2 minut, aż

powstałe tam pod ci śnie nie zo sta nie skompensowane.

Czas przechowywania zamrożonych produktów zależy od ich jakości w

stanie świeżym przed zamrożeniem, oraz od temperatury przechowywa-

nia. Przy zachowaniu temperatury -18°C lub niższej zalecane są nastę-

pujące okresy przechowywania:

Komora szybkiego chłodzenia nie służy do przechowywania mrożonego

jedzenia. W komorze tej można wytwarzać i przechowywać kostki lodu.

Uwaga: Jeżeli urządzenie nie posiada komory

To urządzenie chłodnicze nie jest odpowiednie na potrzeby zamrażania

środków spożywczych.

* Dotyczy urządzeń z komorą zamrażarki w dolnej części sprzętu

** Dotyczy urządzeń posiadających komorę zamrażarki

*** Nie dotyczy urządzeń wyposażonych w komory zamrażania oznaczonych

JAK EKONOMICZNIE UŻYTKOWAĆ LODÓWKĘ

• Nie umieszczać lodówki ani zamrażarki w pobliżu grzejników, pie-

karników lub narażać na bezpośrednie działanie promieni słonecz-

• Upewnić się, że otwory wentylacyjne nie są zakryte. Raz lub dwa

razy do roku należy je oczyścić, odkurzyć.

• Wybrać właściwą temperaturę: temperatura 6 do 8°C w lodówce

oraz -18°C w zamrażarce jest wystarczająca.

• Podczas wyjazdu na urlop, należy zwiększyć temperaturę w lodów-

• Drzwi lodówki lub zamrażarki otwierać tylko, gdy jest to konieczne.

Dobrze jest wiedzieć, jaka żywność jest przechowywana w lodówce

i dokładnie gdzie się znajduje. Niewykorzystane produkty należy jak

najszybciej schować z powrotem do lodówki lub zamrażarki zanim

• Regularnie wycierać wnętrze lodówki ściereczką nasączoną łagod-

nym detergentem. Urządzenia bez funkcji automatycznego rozmra-

żania, należy regularnie rozmrażać. Nie pozwolić na uformowanie

się warstwy szronu o grubości powyżej 10 mm.

• Uszczelkę wokół drzwi utrzymywać w czystości, w przeciwnym wy-

padku drzwi nie będą się całkowicie domykać. Należy zawsze wy-

mienić uszkodzoną uszczelkę.

Co oznaczają gwiazdki?

Temperatura nie wyższa niż -6°C wystarcza do przechowa-

nia zamrożonej żywności przez około tydzień. Szuady lub

komory oznaczone jedną gwiazdką spotyka się (najczęś-

ciej) w tańszych lodówkach.

W temperaturze poniżej -12°C można przechowywać żyw-

ność przez 1-2 tygodnie bez utraty smaku. Nie jest ona

wystarczająca do zamrażania żywności.

Głównie stosowane do zamrażania żywności w temperatu-

rze poniżej -18°C. Pozwala na zamrożenie świeżej żywności

Tak oznaczone urządzenie pozwala na przechowywanie

żywności w temperaturze poniżej -18°C i zamrażanie więk-

szych ilości żywności.- 26 -

Ze względu na naturalną cyrkulację powietrza, w komorze lodówki wy-

stępują różne strefy temperatur.

Obszar najchłodniejszy znajduje się bezpośrednio ponad szuadami na

warzywa. W tej stree należy przechowywać delikatne i łatwo psujące

- ryby, mięso, drób,

- wędliny, gotowe potrawy,

- potrawy lub wypieki zawierające jaja lub śmietanę,

- świeże ciasto, mieszanki ciast,

- pakowane warzywa i inną świeżą żywność z etykietą nakazującą prze-

chowywanie w temperaturze około 4°C.

Najcieplej jest w górnej części drzwi. Tutaj najlepiej przechowywać

Produkty, których nie należy przechowywać w lodówce

Nie wszystkie produkty nadają się do przechowywania w lodówce. Nale-

- owoce i warzywa wrażliwe na niskie temperatury, jak na przykład

banany, avocado, papaja, marakuja, bakłażany, papryka, pomidory i

- owoce niedojrzałe,

Przykładowe rozmieszczenie produktów w urządzeniu- Rys. 12.

Aby osiągnąć najlepszy poziom konserwacji żywności przez jak najdłuż-

szy okres i uniknąć jej marnowania, należy rozmieścić produkty jak po-

kazano na Rys 12. Dodatkowo rysunek ten obrazuje rozkład szuad, ko-

szy i półek, który umożliwia najbardziej efektywne wykorzystanie energii

przez urządzenie chłodnicze.

Przechowywanie żywności w odpowiednich warunkach i temperaturze,

wydłuży jej okres przydatności do spożycia i zoptymalizuje zużycie ener-

gii elektrycznej. Zakres odpowiednich temperatur powinien znajdować

się na opakowaniach lub etykietach produktów spożywczych.- 27 -

ODSZRANIANIE, MYCIE I KONSERWACJA Uwaga: Do czyszczenia obudowy i części plastikowych wyrobu nigdy nie

używać rozpuszczalników oraz ostrych, ściernych środków czyszczących

(np. proszków czy mleczek do czyszczenia)! Stosować tylko delikatne

środki myjące w płynie oraz miękkie szmatki. Nie używać gąbek.

Odszranianie i mycie chłodziarki ***

• Na ścianie tylnej komory chłodziarki po wsta je szron, który jest usu-

wany au to ma tycz nie. W czasie odszraniania, wraz ze skro pli na mi,

do otworu w rynience mogą do sta wać się zanieczyszczenia. Może

to spo wo do wać zatkanie otworu. W takim przypadku otwór należy

delikat nie prze tkać przepychaczem (Rys. 13).

• Urządzenie pracuje cyklicznie: chło dzi (wówczas na ścianie tylnej

osa dza się szron) następnie odszrania się (krople spływają po ścia-

• Przed przystąpieniem do czysz cze nia należy bezwzględnie odłączyć

urzą dze nie od zasilania, poprzez wyjęcie wtyczki z gniazdka sie cio-

we go, wy łą cze nie lub wykręcenie bezpiecznika. Nie wolno dopuścić

do tego, aby woda dostała się do panelu ste ro wa nia lub oświetlenia.

• Nie zalecamy stosować środków do roz mra ża nia w aerozolu. Mogą

one po wo do wać powstawanie mie sza nin wy bu cho wych, zawierać

roz pusz czal ni ki mo gą ce uszkodzić pla sti ko we części urzą dze nia, a

nawet być szko dli we dla zdro wia.

• Należy zwrócić uwagę, aby w miarę moż li wo ści woda używana do

mycia nie spły wa ła przez otwór odpływowy do po jem ni ka odparo-

• Całe urządzenie z wyjątkiem uszczel ki drzwi należy myć delikatnym

de ter gen tem. Uszczelkę w drzwiach należy wyczyścić czy stą wodą i

• Należy umyć ręcznie dokładnie wszystkie elementy wyposażenia

(pojemniki na warzywa, balkoniki, półki szklane itp.).

Odszranianie i mycie zamrażarki**

• Odszranianie komory zamrażania za le ca się połączyć z myciem wy-

• Większe nagromadzenie się lodu na powierzchniach mrożących,

utrudnia sku tecz ność pracy urządzenia i po wo du je zwiększone zuży-

cie energii elek trycz nej.

• Zalecamy rozmrażać urządzenie przy naj mniej raz lub dwa razy w

roku. W razie większego nagromadzenia się lodu, rozmrażanie należy

przeprowadzać częściej.

• Jeśli w środku znajdują się produkty, to należy ustawić pokrętło na

pozycję max. na około 4 godziny przed planowanym rozmrożeniem.

Zapewni to możliwość przechowywania produktów w tem pe ra tu rze

otoczenia przez dłuższy czas.

• Po wyjęciu żywności z zamrażarki należy włożyć do miski, owinąć

kilkoma warstwami papieru gazetowego, zawinąć w koc i przechowy-

wać w chłodnym miejscu.

• Rozmrażanie zamrażarki powinno być przeprowadzone możliwie

szybko. Dłuż sze przechowywanie produktów w temperaturze otocze-

nia, skraca czas ich przydatności do spożycia.- 28 -

Aby odszronić komorę zamrażarki, na le ży**

• Wyłączyć urządzenie przy pomocy panelu sterowania, następnie wy-

jąć wtyczkę z gniazdka.

• Otworzyć drzwi, wyjąć produkty.

• W zależności od modelu wysuń kanalik odpływowy znajdujący się w

dolnej części komory zamrażarki i podstaw naczynie.

• Zostawić drzwi otwarte, przyspieszy to proces rozmrażania. Dodat-

kowo można umieścić w komorze zamrażarki naczynie z gorącą (ale

nie gotującą się) wodą.

• Wymyć i wysuszyć wnętrze za mra żar ki.

• Uruchomić urządzenie zgodnie z od po wied nim punktem instrukcji.

Automatyczne odszranianie chłodziarki****

Komora chłodziarki została wyposażona w funkcję automatycznego od-

szraniania. Jednakże na tylnej ścianie komory chłodziarki może stworzyć

szron. Dzieje się tak zazwyczaj, gdy wiele świeżych produktów spożyw-

czych przechowuje się w komorze chłodziarki.

Automatyczne odszranianie zamrażarki****

Komora zamrażarki została wyposażona w funkcję automatycznego od-

szraniania (no-frost). Żywność jest zamrażana schłodzonym powietrzem

obiegowym, a wilgoć z komory zamrażarki odprowadzana na zewnątrz.

W rezultacie w zamrażarce nie tworzy się zbędne oblodzenie i szron a

produkty nie przymarzają do siebie.

Mycie ręczne komory chłodziarki i zamrażarki.****

Zaleca się aby co najmniej raz do roku umyć komorę chłodziarki i zamra-

żarki. Zapobiega to powstawaniu bakterii i nieprzyjemnych zapachów.

Należy wyłączyć cały wyrób, wyciągnąć z komór produkty i umyć przy

użyciu wody z dodatkiem delikatnego detergentu. Na koniec wytrzeć ko-

Wyjmowanie i wkładanie półek*****

Unieść i wysunąć półkę, a następnie wsunąć do oporu tak, aby zatrzask

półki znalazł się w wybraniu prowadnicy (Rys. 15).

Wyjmowanie i wkładanie balkonika*****

Unieść balkonik, wyjąć i wsadzić od góry z powrotem w pożądane poło-

Uwaga: W żadnym wypadku do wnętrza za mra żar ki nie wolno wstawiać

grzej ni ka elek trycz ne go, nawiewowego, ani su szar ki do włosów.

** Dotyczy urządzeń posiadających komorę zamrażarki

Nie dotyczy urządzeń z Systemem Bezszronowym

*** Dotyczy urządzeń posiadających komorę chłodziarki.

Nie dotyczy urządzeń z Systemem Bezszronowym

**** Dotyczy urządzeń wyposażonych w System Bezszronowy

***** Nie dotyczy zamrażarek- 29 -

LOKALIZACJA USTEREK Objawy Możliwe przyczyny Sposób naprawy

Urządzenie nie działa

Przerwa w obwodzie insta-

- sprawdzić, czy wtycz ka

jest włożona prawidłowo do

gniaz da sieci zasilającej

- sprawdzić, czy ka bel za-

silający urządzenia nie jest

- sprawdzić, czy jest napię-

cie w gniazd ku pod łą cza jąc

inne urządzenie np. lamp kę

- sprawdzić, czy urządze-

nie jest włączone poprzez

ustawienie termostatu na

pozycji większej od „OFF”

Nie działa oświe tle nie we-

Żarówka jest po lu zo wa na

lub przepalona (W urządze-

niach z oświetleniem żaro-

- sprawdzić punkt poprzed-

ni “Urządzenie nie działa”

- dokręcić lub wy mie nić

przepaloną ża rów kę (W

urządzeniach z oświetle-

Ciągła praca urzą dze nia

Złe ustawienie pokrętła

- przestawić pokrętło na

Pozostałe przyczyny jak w

pkt „Urządzenie zbyt słabo

- sprawdzić wg ptk. po-

przedniego „Urządzenie

zbyt słabo chłodzi i/lub

W dolnej czę ści chło dziar ki

Otwór odprowadzenia wody

jest niedrożny (dotyczy

urządzeń z otworem do

odprowadzania skroplin)

- przeczyścić otwór od-

pływowy (patrz instrukcja

obsługi rozdział - „Odszra-

nianie chłodziarki”)

Utrudniony obieg powietrza

- ułożyć produkty spożyw-

cze i pojemniki tak aby

nie dotykały tylnej ściany

Dźwięki nie po cho dzą ce od

normalnej pra cy urzą dze nia

Urządzenie nie jest wypo-

- wypoziomować urządzenie

Urządzenie styka się z

meblami i/lub innymi

- urządzenie ustawić swo-

bodnie tak, aby nie dotyka-

ło innych przedmiotów- 30 -

Urządzenie zbyt słabo chło-

Złe ustawienie pokrętła

- przestawić pokrętło na

Temperatura otoczenia jest

większa lub mniejsza od

temperatury podanej w

tabeli ze specykacją tech-

- urządzenie przy sto so wa ne

jest do pra cy w tem pe ra-

tu rze, która jest podana

w tabeli ze specykacją

techniczną urządzenia.

Urządzenie stoi w miej scu

nasłonecznionym lub w

pobliżu źródeł cie pła

- zmienić miej sce ustawie-

nia urzą dze nia wg. in struk-

Jednorazowy za ła du nek

dużą ilością cie płych pro-

- poczekać do 72 godzin na

wy chło dze nie (zmro że nie)

pro duk tów i osiągnięcie

żądanej tem pe ra tu ry we-

Utrudniony obieg po wie trza

wewnątrz urzą dze nia

- ułożyć produkty spożyw-

cze i pojemniki tak aby

nie do ty ka ły tylnej ściany

Utrudniony obieg po wie trza

- odsunąć urzą dze nie od

Drzwiczki chłodziarki/za-

mrażarki są zbyt czę sto

otwierane i/lub za dłu go

- zmniejszyć czę sto tli wość

otwierania drzwi i/lub skró-

cić czas, w którym drzwi

po zo sta ją otwarte

Drzwi nie domykają się

- produkty i pojemniki uło-

żyć tak aby nie utrudniały

Kompresor rzadko się

- sprawdzić, czy tempe-

ratura otoczenia nie jest

mniejsza niż zakres klasy

Źle włożona uszczelka drzwi - wcisnąć uszczelkę

W trakcie normalnego użytkowania sprzętu chłodniczego mogą wystąpić

różnego rodzaju dźwięki, które nie mają żadnego wpływu na poprawną

Dźwięki, które łatwo usunąć:

• hałas, gdy lodówka nie stoi pionowo - wyregulować ustawienie przy

pomocy wkręcanych nóżek z przodu. Ewentualnie pod rolki z tyłu

podłożyć miękki materiał, szczególnie gdy podłoga jest z płytek.

• ocieranie się o sąsiedni mebel - odsunąć lodówkę.

• skrzypienie szuad lub półek - wyjąć i ponownie włożyć szuadę lub

• dźwięki od dotykających się butelek - odsunąć butelki od siebie.

Dźwięki, które mogą być słyszalne podczas prawidłowej eksploatacji wy-

nikają z pracy termostatu, sprężarki (załączenie), układu chłodniczego

(kurczenie i rozszerzanie materiału pod wpływem różnic temperatur oraz

przepływu czynnika chłodzącego).- 31 -

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpo-

wiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po-

• Producent sprzętu sugeruje, by wszelkie naprawy i czyn no ści re gu la-

cyj ne były wy ko ny wa ne przez Serwis Fabryczny lub Serwis Autoryzo-

wany producenta. Ze względu na bezpieczeństwo nie należy napra-

wiać urządzenia we własnym zakresie.

• Naprawy, wykonywane przez osoby nie posiadające wymaganych

kwalikacji mogą stanowić poważne niebezpieczeństwo dla użytkow-

• Minimalny okres obowiązywania gwarancji na urządzenie oferowane

przez producenta, importera lub upoważnionego przedstawiciela jest

podany w karcie gwarancyjnej.

• Urządzenie traci gwarancję w wyniku samowolnych adaptacji, prze-

róbek, naruszenia plomb lub innych zabezpieczeń sprzętu lub jego

części oraz innych samowolnych ingerencji w sprzęt niezgodnych z

Zgłoszenie naprawy oraz pomoc w razie usterki

Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem.

Dane adresowe serwisu jak i kontaktowy numer telefonu znajduje się w

karcie gwarancyjnej. Przed kontaktem należy przygotować numer seryj-

ny urządzenia, znajduje się on na tabliczce znamionowej. Dla wygody

przepisz go poniżej:

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania

wy mie nio nych poniżej dyrektyw europejskich: • dyrektywy niskonapięciowej 2014/35/UE• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE• dyrektywy ekoprojektowania 2009/125/UE• dyrektywy RoHS 2011/65/UE i dlatego wyrób został oznakowany oraz została wystawiona dla niego

deklaracja zgodności udostępniana organom nadzorującym rynek.- 32 -

ZMIANA KIERUNKU OTWIERANIA DRZWI ZMIANA KIERUNKU OTWIERANIA DRZWI (Rys. 20)

1. Aby zmienić kierunek otwierania drzwi odłącz wyrób od zasilania i

opróżnij z artykułów spożywczych.

2. Używając własnego wkrętaka płaskiego zdemontuj zaślepki zawia-

3. Używając własnego wkrętaka krzyżowego zdemontuj zawias górny

drzwi jednocześnie przytrzymując drzwi (Rys.21, poz. 1).

4. Używając własnego wkrętaka krzyżowego zdemontuj zawias środ-

kowy jednocześnie przytrzymując górne drzwi*

5. Odstaw drzwi w bezpieczne miejsce

6. Pochyl wyrób (max 40 stopni) w taki sposób by mieć wystarczający

dostęp do zawiasu dolnego (Rys.21, poz. 2).

7. 6. Używając własnego wkrętaka krzyżowego zdemontuj zawias

8. Zamocuj zawias dolny po drugiej stronie korpusu (Rys.21, poz. 3).

9. Umieść zespół drzwi w taki sposób, by trzpień zawiasu dolnego

znajdował się w odpowiednim otworze nakładki dolnej drzwi

10. Zamocuj zawias środkowy po drugiej stronie korpusu w taki sposób

by trzpień dolny zawiasu środkowego znajdował się w odpowied-

nim otworze nakładki górnej drzwi, umieść drugi zespół drzwi w

taki sposób by trzpień górny zawiasu środkowego znajdował się w

odpowiednim otworze nakładki dolnej drzwi*

11. Zamocuj zawias górny w taki sposób by trzpień zawiasu górne-

go znajdował się w odpowiednim otworze nakładki górnej drzwi

12. Sprawdź czy drzwi są ustawione prawidłowo względem korpusu

13. Zamocuj zaślepki zawiasów.

14. Uruchom urządzenie zgodnie z odpowiednimi punktami instrukcji.

* Krok ten dotyczy wyrobów w których występują dwie komory, chło-

dziarka i zamrażarka.- 33 -

od napájania (Viď strana s opisom riadenia).

Odpojenie od napájania

ce zariadenie nie je určené na mrazenie potravín.

nedotykali zadnej steny
