INSTRUKCJA OBSŁUGI HNC 6.8 ABI XHA HOTPOINT ARISTON

• Belangrijk! De zichtbare delen kunnen zeer warm worden wanneer ze worden gebruikt met kookelementen. Ostrzeżenia ! Instrukcję należy zachować w celu późniejszego korzystania. W przypadku sprzedaży, odstąpienia lub przeniesienia urządzenia, należy upewnić się, że jest ona do niego dołączona. ! Instrukcję należy uważnie przeczytać: zawiera ona ważne informacje na temat instalacji, użytkowania i bezpieczeństwa. ! Nie wolno wprowadzać zmian o charakterze elektrycznym lub mechanicznym do urządzenia lub przewodów odprowadzających. Bezpieczeństwo ogólne

• Minimalna odległość między powierzchnią płyty grzejnej, na której stawiane są naczynia, a najniższą częścią okapu nie może wynosić mniej niż: 65 cm, jeśli okap jest zainstalowany nad gazową płytą grzejną 55 cm, jeśli okap jest zainstalowany nad elektryczną płytą grzejną. Jeśli w instrukcji instalacji gazowej płyty grzejnej wskazana jest większa minimalna odległość od okapu, należy ją zachować.18

• Okap wyposażony jest w rozporowe kołki mocujące, które są odpowiednie do większości ścian/sufi tów. Należy jednak skonsultować się z wykwalifi kowanym technikiem, w celu potwierdzenia, czy materiały są odpowiednie do danego rodzaju ściany/sufitu, które muszą utrzymać ciężar okapu.

• Uwaga! Nie podłączać urządzenia do sieci elektrycznej, dopóki instalacja nie zostanie w pełni zakończona.

• Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem lub konserwacją, należy odłączyć okap od zasilania elektrycznego, wyjmując wtyczkę z kontaktu lub wyłączając wyłącznik główny lokalu mieszkalnego.

• Do wykonywania wszystkich prac instalacyjnych i konserwacyjnych, należy korzystać z rękawic roboczych.

• Urządzenie nie powinno być uż ytkowane przez dzieci lub osoby o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej oraz nieposiadające odpowiedniego doświadczenia lub wiedzy, o ile nie znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo bądź nie zostały przez tę osobę przeszkolone w zakresie obsługi urządzenia.

• Należy pilnować, aby dzieci nie bawiły się urządzeniem.

• Nie należy nigdy korzystać z urządzenia bez prawidłowo zamontowanego fi ltra przeciwtłuszczowego!

• Na okapie NIGDY nie należy stawiać żadnych przedmiotów, chyba że taka możliwość zostanie wyraźnie wskazana.

• W pomieszczeniu należy zapewnić odpowiednią wentylację, jeśli okap kuchenny jest używany równocześnie z innymi urzą dzeniami na gaz lub inne paliwa.

• Powietrze zasysane przez okap nie może być odprowadzane do przewodu wylotowego spalin wytworzonych przez urządzenia gazowe lub pracujące na innych paliwach.

• Należy przestrzegać wszystkich przepisów dotyczących odprowadzania powietrza.

• Surowo zabrania się gotowania potraw na otwartym ogniu pod okapem; stosowanie otwartego ognia szkodzi fi ltrom i może być źródłem pożarów, dlatego też należy go bezwzględnie unikać.

• Zaleca się stałe nadzorowanie potraw podczas ich smażenia, aby zapobiec zapaleniu się rozgrzanego oleju.

• Jeśli chodzi o środki techniczne oraz środki bezpieczeństwa, jakie muszą zostać zastosowane przy odprowadzaniu dymów, należy ściśle przestrzegać przepisów lokalnych władz.

• Urządzenie powinno być często myte, zarówno wewnątrz, jak i na zewnątrz

(CO NAJMNIEJ RAZ W MIESIĄ

CU, przy czym należy przestrzegać konkretnych wskazówek konserwacyjnych zawartych w niniejszej instrukcji).

• Nieprzestrzeganie zasad związanych z czyszczeniem okapu oraz z wymianą i czyszczeniem filtrów stwarza niebezpieczeństwo pożaru.19

• Nie korzystać z okapu bez prawidłowo zamontowanych lamp, ani też nie pozostawiać go w takim stanie w związku z możliwym niebezpieczeństwem porażenia prądem elektrycznym.

• Producent nie ponosi żadnej odpowiedzialności za problemy z urządzeniem oraz za jego uszkodzenia lub pożary wynikłe z nieprzestrzegania wskazówek zawartych w niniejszej instrukcji.

• Uwaga! Dostępne części mogą się bardzo mocno rozgrzać, jeśli korzysta się z nich wraz z urządzeniami do gotowania.

• Model urządzenia (Mod.)

• Numer seryjny (S/N) Te ostatnie informacje można znaleźć na tabliczce znamionowej umieszczonej na urządzeniu. Teknik Servis ! Bu durumda teknik destek müdahalesi gerekir. Teknik desteğe başvurmadan önce:

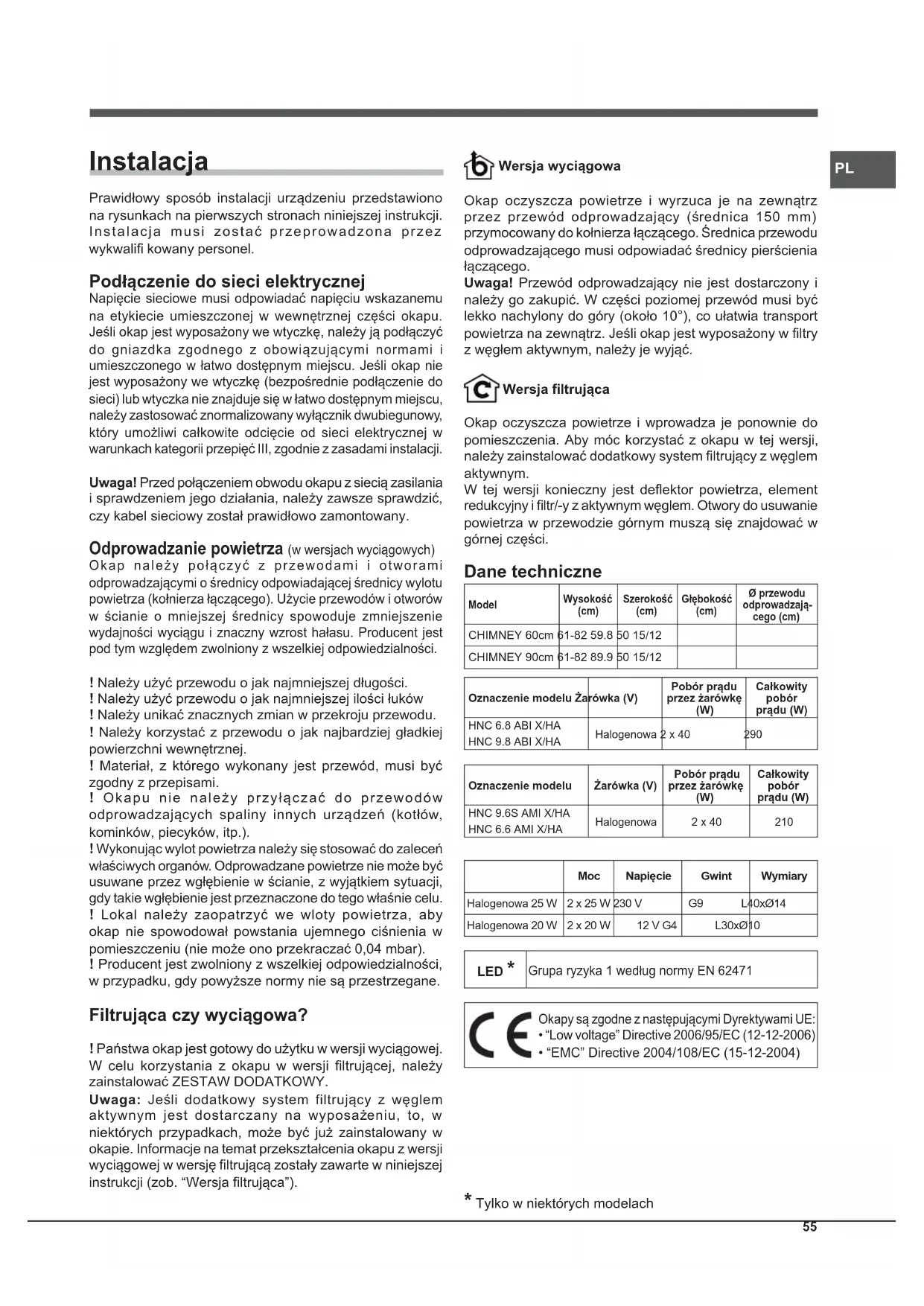

Instalacja Prawidłowy sposób instalacji urządzeniu przedstawiono na rysunkach na pierwszych stronach niniejszej instrukcji. Instalacja musi zostać przeprowadzona przez wykwalifi kowany personel. Podłączenie do sieci elektrycznej Napięcie sieciowe musi odpowiadać napięciu wskazanemu na etykiecie umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach kategorii przepięć III, zgodnie z zasadami instalacji. Uwaga! Przed połączeniem obwodu okapu z siecią zasilania i sprawdzeniem jego działania, należy zawsze sprawdzić, czy kabel sieciowy został prawidłowo zamontowany. Odprowadzanie powietrza (w wersjach wyciągowych) Okap należy połączyć z przewodami i otworami odprowadzającymi o średnicy odpowiadającej średnicy wylotu powietrza (kołnierza łączącego). Użycie przewodów i otworów w ścianie o mniejszej średnicy spowoduje zmniejszenie wydajności wyciągu i znaczny wzrost hałasu. Producent jest pod tym względem zwolniony z wszelkiej odpowiedzialności. ! Należy użyć przewodu o jak najmniejszej długości. ! Należy użyć przewodu o jak najmniejszej ilości łuków ! Należy unikać znacznych zmian w przekroju przewodu. ! Należy korzystać z przewodu o jak najbardziej gładkiej powierzchni wewnętrznej. ! Materiał, z którego wykonany jest przewód, musi być zgodny z przepisami. ! Okapu nie należy przyłączać do przewodów odprowadzających spaliny innych urządzeń (kotłów, kominków, piecyków, itp.). ! Wykonując wylot powietrza należy się stosować do zaleceń właściwych organów. Odprowadzane powietrze nie może być usuwane przez wgłębienie w ścianie, z wyjątkiem sytuacji, gdy takie wgłębienie jest przeznaczone do tego właśnie celu. ! Lokal należy zaopatrzyć we wloty powietrza, aby okap nie spowodował powstania ujemnego ciśnienia w pomieszczeniu (nie może ono przekraczać 0,04 mbar). ! Producent jest zwolniony z wszelkiej odpowiedzialności, w przypadku, gdy powyższe normy nie są przestrzegane. Filtrująca czy wyciągowa? ! Państwa okap jest gotowy do użytku w wersji wyciągowej. W celu korzystania z okapu w wersji fi ltrującej, należy zainstalować ZESTAW DODATKOWY. Uwaga: Jeśli dodatkowy system filtrujący z węglem aktywnym jest dostarczany na wyposażeniu, to, w niektórych przypadkach, może być już zainstalowany w okapie. Informacje na temat przekształcenia okapu z wersji wyciągowej w wersję fi ltrującą zostały zawarte w niniejszej instrukcji (zob. “Wersja fi ltrująca”). Wersja wyciągowa Okap oczyszcza powietrze i wyrzuca je na zewnątrz przez przewód odprowadzający (średnica 150 mm) przymocowany do kołnierza łączącego. Średnica przewodu odprowadzającego musi odpowiadać średnicy pierścienia łączącego. Uwaga! Przewód odprowadzający nie jest dostarczony i należy go zakupić. W części poziomej przewód musi być lekko nachylony do góry (około 10°), co ułatwia transport powietrza na zewnątrz. Jeśli okap jest wyposażony w fi ltry z węgłem aktywnym, należy je wyjąć. Wersja fi ltrująca Okap oczyszcza powietrze i wprowadza je ponownie do pomieszczenia. Aby móc korzystać z okapu w tej wersji, należy zainstalować dodatkowy system fi ltrujący z węglem aktywnym. W tej wersji konieczny jest defl ektor powietrza, element redukcyjny i fi ltr/-y z aktywnym węglem. Otwory do usuwanie powietrza w przewodzie górnym muszą się znajdować w górnej części. Dane techniczne ModelWysokość (cm) Szerokość (cm) Głębokość (cm) Ø przewodu odprowadzają-cego (cm)CHIMNEY 60cm 61-82 59.8 50 15/12CHIMNEY 90cm 61-82 89.9 50 15/12Oznaczenie modelu Żarówka (V)Pobór prądu przez żarówkę (W) Całkowity pobór prądu (W)HNC 6.8 ABI X/HAHNC 9.8 ABI X/HAHalogenowa 2 x 40 290Oznaczenie modelu Żarówka (V)Pobór prądu przez żarówkę (W) Całkowity pobór prądu (W)HNC 9.6S AMI X/HAHNC 6.6 AMI X/HAHalogenowa 2 x 40 210 Moc Napięcie Gwint Wymiary Halogenowa 25 W 2 x 25 W 230 V G9 L40xØ14Halogenowa 20 W 2 x 20 W 12 V G4 L30xØ10LED *Grupa ryzyka 1 według normy EN 62471 Okapy są zgodne z następującymi Dyrektywami UE:

• Tylko w niektórych modelach56

Elementy sterownicze CHIMNEY Modele z mechanicznym panelem przyciskowym HNC 9.6 AMI X/HA - HNC 6.6 AMI X/HA T1 T2 T3 T4 T5 T1 Reset silnika Naciśnięcie przycisku podczas pracy okapu powoduje jego przejście w stan OFF. T2 Prędkość 1 Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 1. T3 Prędkość 2 Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 2. T4 Prędkość 3 Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 3. T5 ON/OFF oświetlenia Modele z panelem przyciskowym Soft Button HNC 6.8 ABI X/HA - HNC 9.8 ABI X/HA T1 T2 T3 T4 T5

T1 Reset silnika T2 Prędkość 1 Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 1. T3 Prędkość 2 Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 2. T4 Prędkość 3 Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 3. T5 Booster Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości intensywnej. Po 5 minutach okap powróci do poprzednio ustawionej prędkości; naciśnięcie przycisku prędkości (T2, T3 lub T4) spowoduje zaś wyjście z funkcji booster i ustawienie wybranej prędkoś ci. T6 ON/OFF oświetlenia Sygnalizacja fi ltra tłuszczowego i przeciwzapachowego Miganie ikony pierwszej prędkości T2 oznacza nasycenie fi ltra tłuszczowego, miganie ikony drugiej prędkości T3 oznacza nasycenia fi ltra przeciwzapachowego. Miganie obu ikon T2 i T3 oznacza nasycenie obu fi ltrów. Konieczne jest wówczas wyczyszczenie/wymiana fi ltrów tłuszczowych “A” i/lub przeciwzapachowego “B” (zob.“Konserwacja i pielęgnacja”). Aby zresetować licznik fi ltra, należy: Przy włączonym okapie nacisnąć na trzy sekundy T5. Dioda sygnalizująca ostrzeżenie zamiga trzy razy, a następnie powróci do wyświetlania zwykłego trybu roboczego. W przypadku równoczesnego sygnalizowania obu ostrzeżeń dotyczących fi ltrów, należy powtórzyć resetowanie. Pierwsze resetowanie odnosi się do fi ltra tłuszczowego, drugie do fi ltra zapachowego. Konfi guracja okapu: W celu ustawienia żądanego trybu roboczego okapu, przy wyłączonym urządzeniu należy nacisnąć T5 przez około 6 sekund. Ikony T2 lub T3 zapalą się, wskazując na rodzaj instalacji: T2 wyciągowy, T3 fi ltrujący. Tryb roboczy można zmienić naciskając cyklicznie przycisk T5. W celu zapisania nowej konfi guracji, należy nacisnąć jeden raz przycisk T1. Modele z panelem przyciskowym Soft Button + Wyświetlacz (Tylko w niektórych modelach) T1 T2 T3 T4 T5 T6

T1 ON/OFF silnika Naciśnięcie przycisku przy wyłączonym okapie, powoduje ustawienie pierwszej prędkości. Naciśnięcie przycisku podczas pracy okapu powoduje jego przejście w stan OFF. T2 Prędkość - Naciśnięcie przycisku powoduje przejście okapu do poprzedniej prędkości. T4 Booster Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości intensywnej; na wyświetlaczu miga powoli litera “b”. Po 5 minutach okap powróci do poprzednio ustawionej prędkości. Ten sam efekt można uzyskać poprzez naciśnięcie przycisku prędko ści (T2 lub T3) podczas pracy okapu w trybie booster. Naciśnięcie przycisku przy wyłączonym okapie, powoduje ustawienie pierwszej prędkości. Naciśnięcie przycisku podczas pracy okapu powoduje jego przejście w stan OFF. T3 Prędkość + Naciśnięcie przycisku powoduje przejście okapu do następnej prędkości.57

T5 Timer Za każdym naciśnięciem przycisku automatyczne wyłączenie okapu jest opóźniane o 5 minut. Odliczanie w minutach czasu timera będzie wyświetlane na wyświetlaczu. Timer można ustawiać jedynie dla prędkości ręcznych, a nie dla funkcji booster. T6 ON/OFF oświetlenia Sygnalizacja fi ltra tłuszczowego i przeciwzapachowego Miganie paska w górze po lewej stronie informuje o nasyceniu fi ltra tłuszczowego. Miganie paska w górze po prawej stronie informuje o nasyceniu filtra przeciwzapachowego. Miganie obu pasków informuje o nasyceniu obu fi ltrów. Konieczne jest wówczas wyczyszczenie/wymiana fi ltrów tłuszczowych “A” i/lub przeciwzapachowego “B” (zob.“Konserwacja i pielęgnacja”), przy czym drugi rodzaj fi ltrów dotyczy jedynie okapów fi ltrujących. Aby zresetować licznik fi ltra, należy: Przy włączonym okapie nacisnąć na trzy sekundy T4. W przypadku równoczesnego sygnalizowania obu ostrzeżeń dotyczących fi ltrów, należy powtórzyć resetowanie. Pierwsze resetowanie odnosi się do fi ltra tłuszczowego, drugie do fi ltra zapachowego. Konfi guracja okapu W celu ustawienia żądanego trybu roboczego okapu, przy wyłączonym urządzeniu, należy nacisnąć T4 przez około 6 sekund. Po długim sygnale dźwiękowym tryb roboczy zostanie przedstawiony na wyświetlaczu: Wyciągowy (migający kwadrat w dole po lewej stronie). Filtrujący (migający kwadrat w dole po prawej stronie). Tryb roboczy można zmienić naciskając przycisk T4. Aby opuścić tryb konfi guracji, należy nacisnąć jeden raz przycisk T1, co spowoduje wyłączenie urządzenia przy równoczesnym zapisaniu ostatniego wyświetlonego ustawienia. Konserwacja i pielęgnacja Uwaga! Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem lub konserwacją, należy odłączyć okap od zasilania elektrycznego, wyjmując wtyczkę z kontaktu lub wyłączając wyłącznik główny lokalu mieszkalnego. Pierwsze czyszczenie

• Zdjąć folie ochronne

• Usnąć zanieczyszczenia wilgotną gąbką z małą ilością neutralnego mydła

• Spłukać wilgotną szmatką

• Wytrzeć miękką szmatką; jeśli okap jest ze stali nierdzewnej, należy wycierać zgodnie z kierunkiem satynowania metalu Czyszczenie okresowe Okap należy często czyścić (przynajmniej z tą samą częstotliwością, z jaką przeprowadza się konserwację fi ltrów tłuszczowych), zarówno w środku, jak i z zewnątrz. Do czyszczenia należy użyć wilgotnej szmatki, neutralnego detergentu w płynie i letniej wody. Należy unikać stosowania produktów o właściwościach ściernych lub korozyjnych. Uwaga: Nieprzestrzeganie zasad związanych z czyszczeniem okapu i wymianą fi ltrów stwarza niebezpieczeństwo pożaru. W związku z tym zaleca się ściśle przestrzegać podanych instrukcji. Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary spowodowane niewłaściwą konserwacją bądź nieprzestrzeganiem wyżej wskazanych zaleceń. Konserwacja fi ltrów przeciwtłuszczowych (A)

Filtr przeciwtłuszczowy zatrzymuje cząsteczki tłuszczu powstające podczas gotowania; należy go czyścić co najmniej raz na miesiąc przy użyciu łagodnych detergentów, ręcznie lub w zmywarce w niskich temperaturach i w krótkim cyklu mycia. Aby rozmontować filtr tłuszczów, należy pociągnąć sprężynowy uchwyt zwalniający. Po myciu w zmywarce metalowy fi ltr przeciwtłuszczowy może stracić kolor, ale jego zdolność fi ltrowania nie zmienia się. Konserwacja fi ltra węglowego (B) Filtr węglowy zatrzymuje nieprzyjemne zapachy powstające podczas gotowania. Nasycenie fi ltra węglowego następuje po jego dłuższym lub krótszym użytkowaniu w zależności od rodzaju kuchni i regularności czyszczenia filtra tłuszczowego. Wkład należy w każdym razie wymieniać przynajmniej co dwadzieścia miesiące. Ten fi ltr NIE może być myty ani regenerowany Demontaż: Wyjąć fi ltr z aktywnym węglem naciskając dwie umieszczone z przodu dźwignie, które mocują go do okapu.58

Montaż: Zaczepić filtr z aktywnym węglem najpierw z tył u na metalowych wypustkach okapu, a następnie z przodu naciskając dwie dźwignie. Wymiana żarówek Odłączyć urządzenie od sieci zasilania elektrycznego i wyjąć fi ltry przeciwtłuszczowe. Uwaga! Przed dotknięciem żarówek, należy upewnić się, że są zimne.

1. Zdjąć osłonę podważając

j ą mał ym, pł askim śrubokrętem lub podobnym narzędziem.

2. Wymienić uszkodzoną

ż arówkę . Stosować wyłącznie żarówki o takich samych parametrach technicznych jak uszkodzone żarówki (szczegółowe informacje w danych technicznych podanych w instrukcji).

3. Zamknąć osłonę (mocowanie zatrzaskowe).

Okap jest wyposażony w system oświetlenia oparty na technologii LED. Diody Led gwarantują optymalne oświetlenie, dłuższą żywotność i mniejsze zużycie energii w porównaniu z tradycyjnymi żarówkami. W celu wymiany, należy się zwrócić do serwisu. Kabel elektryczny Jeśli kabel zasilania jest uszkodzony, może zostać wymieniony przez producenta lub jego serwis obsługi technicznej, tak aby uniknąć jakiegokolwiek ryzyka. USUWANIE To urządzenie posiada znak zgodności z Dyrektywą Europejską 2012/19/WE, Waste Electrical and Electronic Equipment (WEEE). Upewniając się, że ten produkt zostanie usunięty w prawidłowy sposób, użytkownik przyczynia się do zapobiegania potencjalnemu negatywnemu wpływowi na środowisko i zdrowie. Symbol na produkcie lub na dołączonej do niego dokumentacji informuje, że to urządzenie nie powinno być traktowane jak zwykłe odpady domowe, lecz musi zostać przekazane do odpowiedniego punktu zbiórki urządzeń elektrycznych i elektronicznych w celu recyklingu. Należy je zezłomować, stosując się do lokalnych przepisów w zakresie usuwania odpadów. W celu uzyskania dodatkowych informacji dotyczących unieszkodliwiania, odzyskiwania i recyklingu tego produktu, należy się skontaktować z właściwym miejscowym urzędem, z punktem zbiórki odpadów pochodzących z gospodarstw domowych lub ze sklepem, w którym produkt został zakupiony Usterki i środki zaradcze Jeśli w działaniu urządzenia dojdzie do usterek, przed skontaktowaniem się z Serwisem Technicznym, należy przeprowadzić następujące proste kontrole: Jeśli okap nie działa: Sprawdzić czy:

• dopływ prądu nie został przerwany.

• wybrano jedną z prędkości. Jeśli skuteczność działania okapu jest niska: Sprawdzić czy:

• Wybrana prędkość silnika jest odpowiednia do ilości uwalnianych spalin i oparów.

• Kuchnia jest wystarczająco wietrzona, umożliwiając prawidłowy dopływ powietrza.

• Filtr węglowy nie jest zużyty (okap w wersji fi ltrującej). Jeśli okap wyłączył się podczas zwykłej pracy: Sprawdzić czy:

• dopływ prądu nie został przerwany.

• nie doszło do interwencji urządzenia wielobiegunowego. W przypadku usterek w działaniu urządzenia, przed skontaktowaniem się z Serwisem Technicznym, należy odłączyć urządzenie od zasilania na co najmniej 5 sekund, wyjmując wtyczkę z gniazdka, i ponownie przyłączyć. Jeśli usterka nie znika, należy skontaktować się z serwisem technicznym.

Tylko w niektórych modelach59
