INSTRUKCJA OBSŁUGI RKI4151AW GORENJE

D Einbauanweisung
GB Mounting Instructions
H Beépítési útmutató
CZ Návod k vestavění
SK Návod pre zabudovanie
PL Instrukcja montażu aparatów w obudowie meblowej
SI Navodila za vgradnjo
BIH HR Upute za ugradnju
MK Упатства за вградување
AL Udhëzime për instalimin
BG Инструкции за монтаж
RO Instructiuni de instalare
RUS Руководство по монтажу
I Instrucciones para empotrar
F Notice d'installation
E Instrucciones para empotrar
P Instruções para o encaixe
NL Inbouw-handleiding

MNE BIH SRB Uputstva za ugradnju

1.

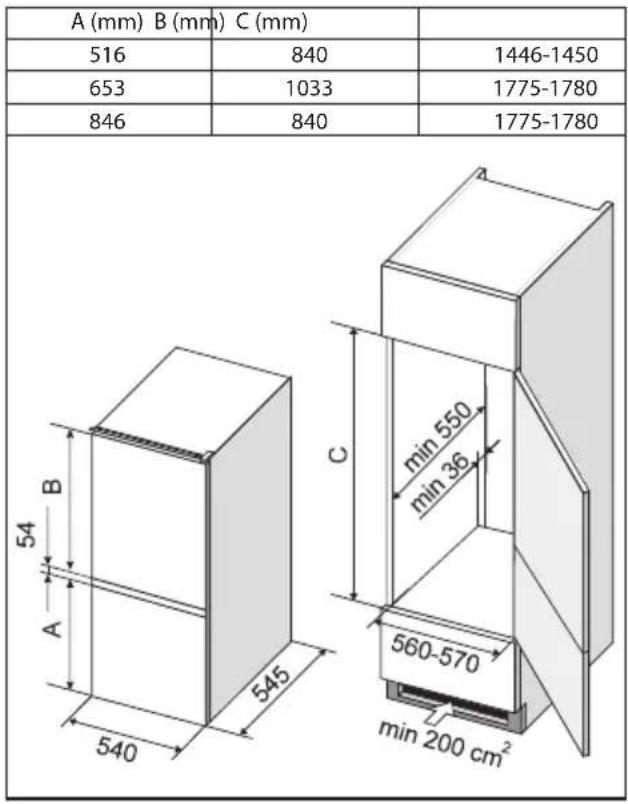

A (mm) B (mm) C (mm) 516 840 1446-1450 653 1033 1775-1780 846 840 1775-1780 C min 550 min 36 560-570 min 200 cm² 54 B A 545 540

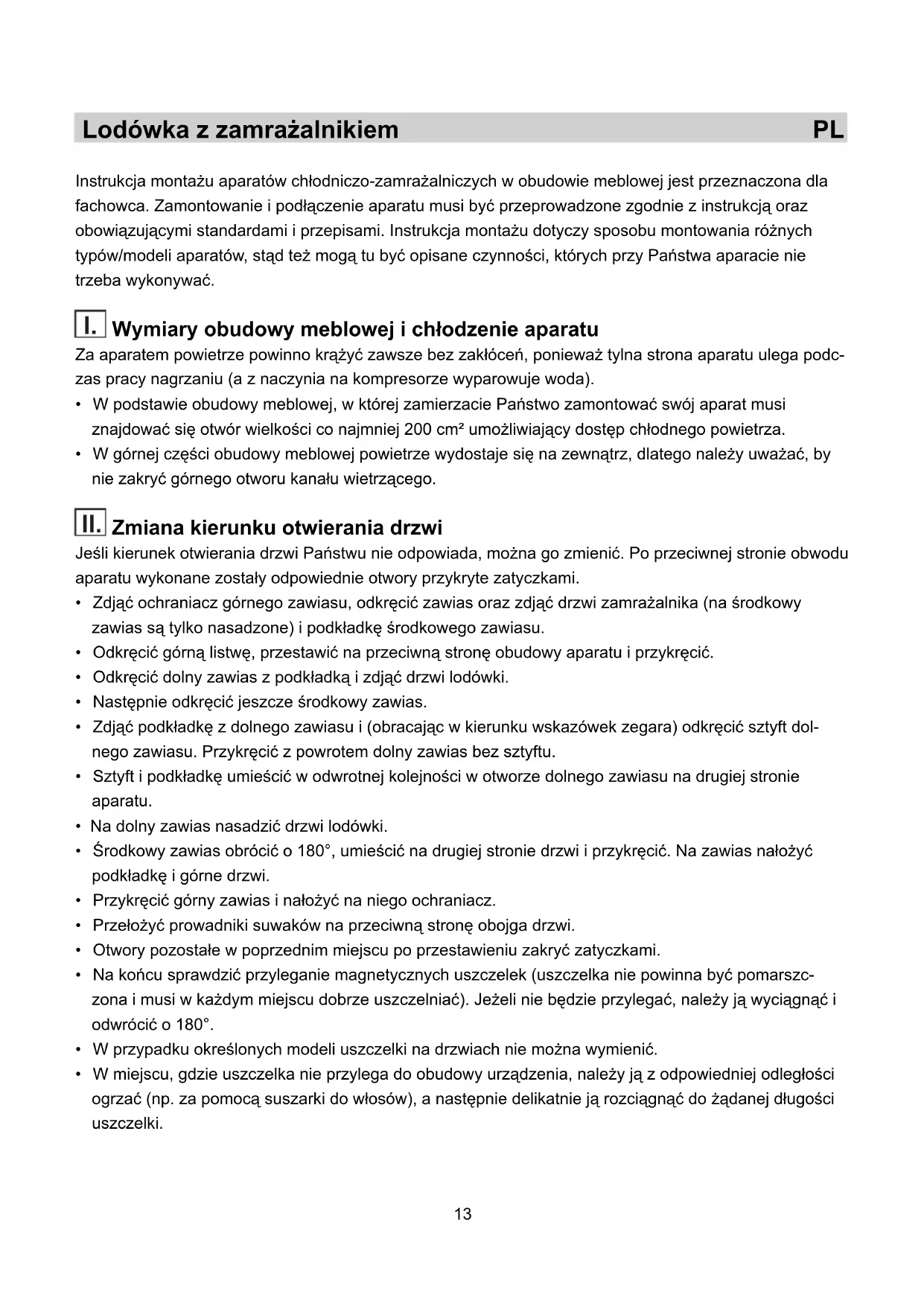

Instrukcja montażu aparatów chłodniczo-zamrażalniczych w obudowie meblowej jest przeznaczona dla fachowca. Zamontowanie i podłączenie aparatu musi być przeprowadzone zgodnie z instrukcją oraz obowiązującymi standardami i przepisami. Instrukcja montażu dotyczy sposobu montowania różnych typów/modeli aparatów, stąd też mogą tu być opisane czynności, których przy Państwa aparacie nie trzeba wykonywać.

I. Wymiary obudowy meblowej i chłodzenie aparatu

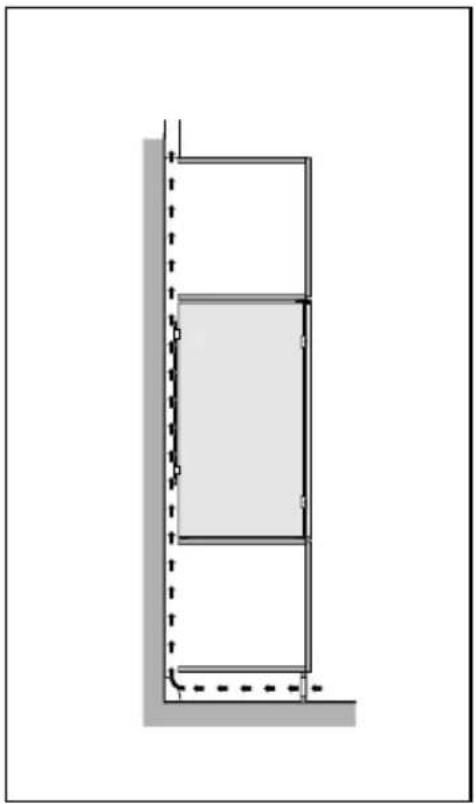

Za aparatem powietrze powinno krążć zawsze bez zakłóceń, ponieważ tylna strona aparatu ulega podczas pracy nagrzaniu (a z naczynia na kompresorze wyparowuje woda).

• W podstawie obudowy meblowej, w której zamierzacie Państwo zamontować swój aparat musi znajdować się otwór wielkości co najmniej 200 cm² umożliwiający dostęp chłodnego powietrza.
• W górnej części obudowy meblowej powietrze wydostaje się na zewnątrz, dlatego należy uważać, by nie zakryć górnego otworu kanału wietrzącego.

II. Zmiana kierunku otwierania drzwi

Jeśli kierunek otwierania drzwi Państwu nie odpowiada, można go zmienić. Po przeciwnej stronie obwodu aparatu wykonane zostały odpowiednie otwory przykryte zatyczkami.

• Zdjąć ochraniacz górnego zawiasu, odkręcić zawias oraz zdjąć drzwi zamrażalnika (na środkowy zawias są tylko nasadzone) i podkładkę środkowego zawiasu.
• Odkręcić górną listwę, przestawić na przeciwną stronę obudowy aparatu i przykręcić.
• Odkręcić dolny zawias z podkładką i zdjąć drzwi lodówki.
• Następnie odkręcić jeszcze środkowy zawias.
• Zdjąć podkładkę z dolnego zawiasu i (obracając w kierunku wskazówek zegara) odkręcić sztyft dolnego zawiasu. Przykręcić z powrotem dolny zawias bez sztyftu.
• Sztyft i podkładkę umieścić w odwrotnej kolejności w otworze dolnego zawiasu na drugiej stronie aparatu.

- Na dolny zawias nasadzić drzwi lodówki.

- Środkowy zawias obrócić o 180°, umieścić na drugiej stronie drzwi i przykręcić. Na zawias nałożyć podkładkę i górne drzwi.

- Przykręcić górny zawias i nałożyć na niego ochraniacz.

- Przełożyć prowadniki suwaków na przeciwną stronę obojga drzwi.

- Otwory pozostałe w poprzednim miejscu po przestawieniu zakryć zatyczkami.

- Na końcu sprawdzić przyleganie magnetycznych uszczelek (uszczelka nie powinna być pomarszc-zona i musi w każdym miejscu dobrze uszczelniać). Jeżeli nie będzie przylegać, należy ją wyciągnąć i odwrócić o 180°.

- W przypadku określonych modeli uszczelki na drzwiach nie można wymienić.

- W miejscu, gdzie uszczelka nie przylega do obudowy urządzenia, należy ją z odpowiedniej odległości ogrzać (np. za pomocą suszarki do włosów), a następnie delikatnie ją rozciągnąć do żądanej długości uszczelki.

1 Ochraniacz górnego zawiasu
2 Górny zawias
3 Górna listwa
4 Środkowy zawias
5 Podkładka środkowego zaawiasu
6 Dolny zawias

7 Podkładka dolnego zawiasu
8 Sztyft dolnego zawiasu
9 Prowadnnik suwaka
10 Narożnik z otworem
11 Narożnik bez otworu

III. Montaż aparatu w obudowie meblowej

• Aparat należy wsunąć mniej więcej na 38 mm w głąb obudowy meblowej, przy czym odstęp pomiędzy aparatem i ścianką obudowy po przeciwnej stronie zawiasów drzwi musi wynosić na całej wysokości 4 mm (rysunek 1).
• Szeroko otworzyć oboje drzwi aparatu i przymocować je do górnych i dolnych drzwi obudowy meblowej w następujący sposób:
• Prowadnice suwaków (załączone w torebce wraz ze śrubami ST 4,2 x 9,5) należy umocować na krawędzi drzwi urządzenia. Pozostałe otwory należy zakryć za pomocą załączonych osłonek.
• Drzwi aparatu przycisnąć do drzwi obudowy meblowej (rysunek 2).
• Suwaki wsunąć w prowadniki suwaków i przy pomocy śrub A 4 x 12 przymocować je 15 mm od brzegu drzwi obudowy meblowej (rysunek 3).
• Prowadniki suwaków usunąć i oddzielić drzwi aparatu od drzwi obudowy meblowej.
• Suwaki przymocować jeszcze przy pomocy pozostałych śrub, i uważać, by suwaki się przy tym nie przesunęły (rysunek 4).
• Prowadniki suwaków przymocować z powrotem na poprzednim miejscu.
• Zamknąć drzwi i sprawdzić jakość zamykania i szczelność (uszczelka drzwi w żadnym miejscu nie powinna być pomarszczona).
• Na koniec przytwierdzić aparat do obudowy. Do sufitu przykręcić go trzema śrubami A 4 x 12 poprzez górną listwę, do dna dwiema śrubami A 4 x 16 poprzez dolne zawiasy. Na śruby wywiercić należy otwory o średnicy 3 x 5 (rysunek 5).
• Szczelinę na przeciwległej stronie zawiasu drzwi aparatu należy uszczelnić przy pomocy załączonej uszczelki (rysunek 6).

OSTRZEŻENIE!

Podczas instalowania aparatu w obudowie meblowej nie wolno włączać go do sieci elektrycznej, gałka termostatu powinna znajdować się w pozycji STOP (0).
