INSTRUKCJA OBSŁUGI ECOT6D 1491 (EU) HOTPOINT ARISTON

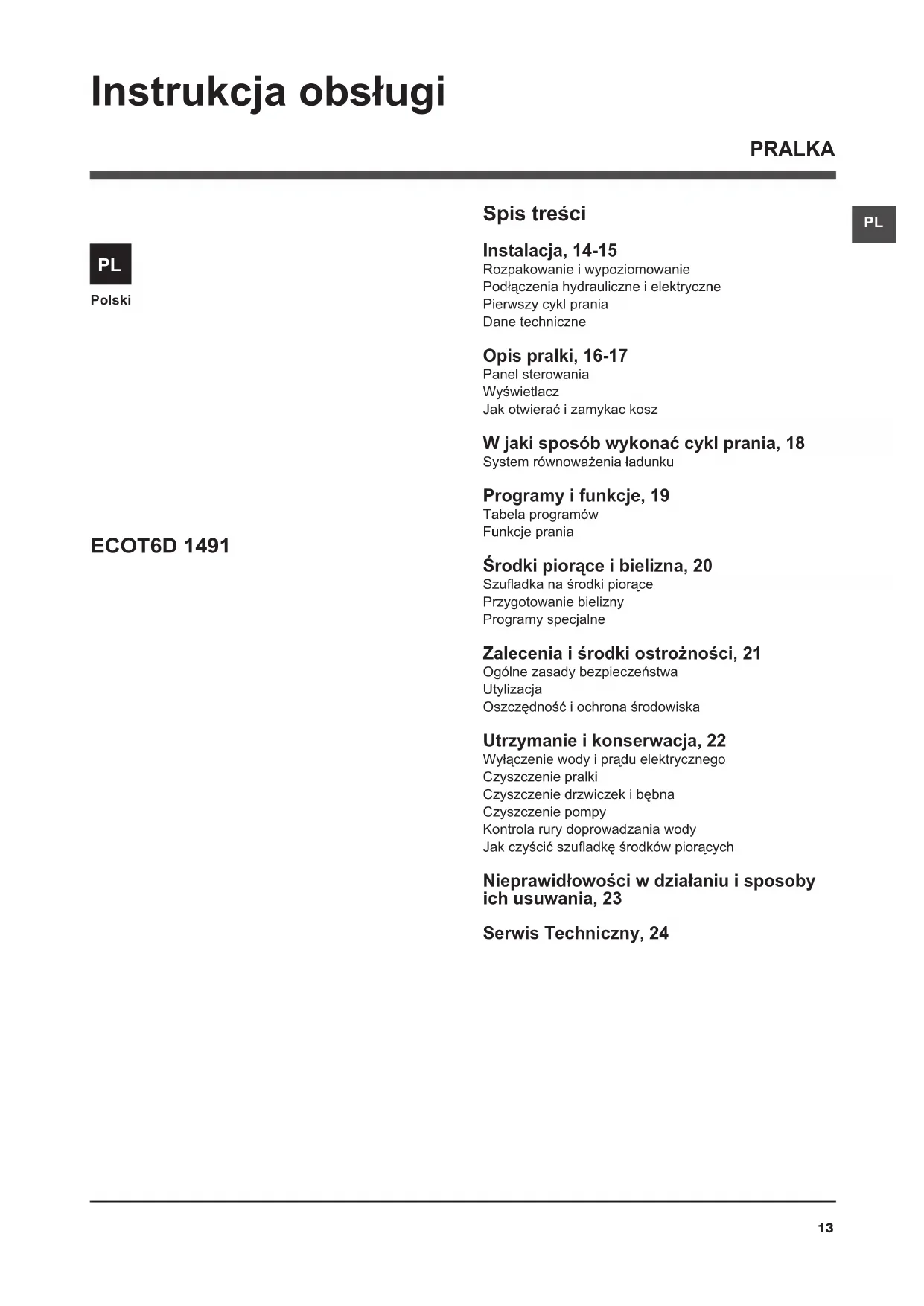

Polski Spis treści Instalacja, 14-15 Rozpakowanie i wypoziomowanie Podłączenia hydrauliczne i elektryczne Pierwszy cykl prania Dane techniczne Opis pralki, 16-17 Panel sterowania Wyświetlacz Jak otwierać i zamykac kosz W jaki sposób wykonać cykl prania, 18 System równoważenia ładunku Programy i funkcje, 19 Tabela programów Funkcje prania Środki piorące i bielizna, 20 Szuadka na środki piorące Przygotowanie bielizny Programy specjalne Zalecenia i środki ostrożności, 21 Ogólne zasady bezpieczeństwa Utylizacja Oszczędność i ochrona środowiska Utrzymanie i konserwacja, 22 Wyłączenie wody i prądu elektrycznego Czyszczenie pralki Czyszczenie drzwiczek i bębna Czyszczenie pompy Kontrola rury doprowadzania wody Jak czyścić szuadkę środków piorących Nieprawidłowości w działaniu i sposoby ich usuwania, 23 Serwis Techniczny, 24

ECOT6D 1491 Instrukcja obsługi PRALKA14

Instalacja ! Należy zachować niniejszą książeczkę instrukcji dla przyszłych konsultacji. W razie sprzedaży, oddania, czy przeniesienia pralki w inne miejsce należy upewnić się, by przekazana została ona razem z instrukcją, aby nowy właściciel zapoznać się mógł z działaniem urządzenia i odpowiednimi informacjami. ! Należy uważnie przeczytać instrukcję obsługi, gdyż zawiera ona ważne informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania pralki. Rozpakowanie i wypoziomowanie Rozpakowanie

1. Rozpakować pralkę.

2. Sprawdzić, czy nie

doznała ona uszkodzeń w czasie transportu. Jeśli byłaby ona uszkodzo- na, nie podłączać jej i powiadomić sprzedawcę.

3. Odkręcić cztery śruby

ochronne, zamocowane na czas transportu, oraz zdjąć gumową podkładkę z odpowiednią rozpórką, znajdujące się w tylnej ścianie i (zobacz rysunek).

4. Zatkać otwory przy po-

mocy załączonych do pralki plastykowych zaślepkek.

5. Zachować wszystkie te części: gdyby okazało się ko-

nieczne przewiezienie pralki w inne miejsce, powinny one zostać ponownie zamontowane. Uwaga: w razie ponownego uzycia kròtsze srubki powinny byc przymocowane u gòry. ! Części opakowania nie nadają się do zabawy dla dzieci Wypoziomowanie

1. Ustawić pralkę na płaskiej i twardej podłodze; nie opierać

jej o ściany, meble itp.

2. Jeśli podłoga nie jest

dokładnie pozioma, należy wypoziomować pralkę, dokręcając lub odkręcając przednie nóżki (zobacz ry- sunek). Kąt nachylenia, zmierzony na górnym bla- cie pralki, nie powinien przekraczać 2°. Staranne wypoziomowanie pralki zapewnia jej stabilność i zapobiega wibrowaniu, hałasom i przesuwaniu się urządzenia w czasie pracy. W razie ustawienia na dywanie lub wykładzinie dywanowej należy tak wyregulować nóżki, aby pod pralką pozostawała wolna przestrzeń niezbędna dla wentylacji. Ustawienie, przeniesienie Jeśli twój model pralki w y p o s a ż o n y j e s t w specjalne wysuwalne kó ł ka , ła t wo jes t ją przesuwać. Aby wysunąć kółka i móc dzięki temu łatwo przesunąć pralkę, należy pociągnąć dźwignię, znajdującą się na dole z lewej strony pod cokołem. Po przesunięciu pralki należy z powrotem ustawić dźwignię w pierwotnej pozycji. Urządzenie stoi teraz pewnie na podłodze. Podłączenie do sieci wodnej i elektrycznej Podłączenie rury pobierania wody

1. Podłączyć przewód

zasilajŕcy poprzez przykrćcenie do zaworu wody zimnej z końcówkŕ gwintowanŕ ľ gas (patrz rysunek). Przed podłączeniem spuszczać wodę do mo- mentu, aż stanie się ona całkowicie przezroczysta.

2. Podłączyć rurę pobierania

wody do pralki, przykręcając ją do odpowiedniego ot- woru pobierania wody, znajdującego się w tylnej ścianie pralki, z prawej stro- ny u góry (zobacz rysunek).

3. Zwrócić uwagę, by na

rurze nie było zgięć ani ściśnięć. ! Ciśnienie hydrauliczne kurka powinno mieścić się w przedziale podanym w tabeli Danych technicznych (zobacz na sąsiedniej stronie). ! Jeśli rura doprowadzania wody okazałaby się za krótka, należy zwrócić się do wyspecjalizowanego sklepu lub do upoważnionego fachowca. ! Nigdy nie instalować rur używanych.15

Podłączenie przewodu odpływowego Podłączyć przewód odpływowy, nie zginając go, do rury ściekowej lub do otworu odpływowego w ścianie, które powin- ny znajdować się na wysokości od 65 do 100 cm od podłogi; ewentualnie oprzeć go na brzegu zlewu lub wanny, przymocowując do kranu prowadnik, znajdujący się w wyposażeniu (patrz rysunek). Wolny koniec przewodu odpływowego nie powinien być zanurzo- ny w wodzie. ! Odradza się stosowanie przewodów przedłużających; jeśli to konieczne, przewód przedłużający powinien mieć taką samą średnicę jak oryginalny, a jego długość nie może przekraczać 150 cm. Podłączenie elektryczne Przed włożeniem wtyczki do gniazdka elektrycznego należy się upewnić, czy:

• gniazdko posiada uziemienie i jest zgodne z obowiązującymi przepisami;

• gniazdko jest w stanie wytrzymać maksymalne obciążenie mocy maszyny, wskazane w tabeli Danych technicznych (patrz obok);

• napięcie zasilania mieści się w wartościach wskazany- ch w tabeli Danych technicznych (patrz obok);

• gniazdko pasuje do wtyczki pralki. W przeciwnym razie należy wymienić gniazdko lub wtyczkę. ! Nie należy instalować pralki na otwartym powietrzu, na- wet w osłoniętym miejscu, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne. ! Po zainstalowaniu pralki gniazdko elektryczne powinno być łatwo dostępne. ! Nie używać przedłużaczy ani rozgałęźników. ! Przewód nie powinien być pozginany ani przygnieciony. ! Przewód zasilania elektrycznego może być wymieniany wyłącznie przez autoryzowanych techników. Uwaga! Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania powyższych zasad. Pierwszy cykl prania Po zainstalowaniu pralki, przed przystąpieniem do jej użytkowania, należy wykonać jeden cykl prania ze środkiem piorącym, ale bez wsadu, nastawiając program . Dane techniczne Model ECOT6D 1491Wymiaryszerokoœæ cm 40wysokoœæ cm 85g³êbokoœæ cm 60Pojemnoœæ od 1 do 6 kg Dane pr¹du elektrycznegodane techniczne umieszczone s¹ na tabliczce na maszynieDane sieci wodoci¹gowejMaksymalne ciœnienie 1 MPa (10 barów)ciœnienie minimalne 0,05 MPa (0,5 barów)pojemnoœæ bêbna 42 litrówSzybkoœæ wirowaniado 1400 obrotów na minutêProgramy testowe zgodnie z dyrekty-wami 1061/2010 i 1015/2010.program (90°C); temperatura 60°C i 40°C (Naciskaj¹c przycisk TEMPERATURY).Urz¹dzenie to zosta³o wyprodukowane zgodnie z nastêpuj¹cymi przepisami EWG:- 2004/108/CE (o Kompatybilnoœci Elektromagnetycznej) - 2006/95/CE (o Niskim Napiêciu)- 2002/96/CE16

Panel sterowania Opis pralki Przycisk z kontrolką START/ PAUZA Przycisk TEMPERATURY Przyciski PRZEŁĄCZNIKA PROGRAMÓW Przyciski FUNKCJI Przycisk WŁĄCZANIA/ WYŁĄCZANIA Przycisk WIROWANIA Przycisk BLOKADA PRZYCISKÓW Wyświetlacz Przycisk URUCHOMIENIE OPÓŹNIONE Przycisk PAMIĘĆ Przycisk WŁĄCZANIA/WYŁĄCZANIA : nacisnąć krótko przycisk w celu włączenia lub wyłączenia maszyny. Kontrolka START/PAUZA, która pulsuje powoli w kolorze zielonym wska- zuje, że maszyna jest włączona. W celu wyłączenia pralki podc- zas prania konieczne jest dłuższe przytrzymanie naciśniętego przycisku, przez około 2 sek.; krótkie lub przypadkowe naciśnięcie wystarczy do wyłączenia maszyny. Wyłączenie maszyny podczas trwającego prania anuluje program prania. Przyciski PRZEŁĄCZNIKA PROGRAMÓW: w celu wybra- nia potrzebnego programu (patrz „Tabela programów”). Przycisk PAMIĘĆ: przytrzymać naciśnięty przycisk w celu zapisania w pamięci cyklu oraz własnych preferowanych personalizacji. W celu przywołania cyklu zapisanego upr- zednio należy nacisnąć przycisk PAMIĘĆ. Przyciski FUNKCJI: nacisnąć przycisk w celu wybrania potrzebnej funkcji. Na wyświetlaczu zaświeci się odpowied- nia kontrolka. Przycisk WIROWANIA : nacisnąć w celu zmniejszenia lub całkowitego wyłączenia wirówki – wartość ukazana zostanie na wyświetlaczu. Przycisk TEMPERATURY : nacisnąć w celu zmniejsze- nia temperatury: wartość zostaje wyświetlona na ekranie. Przycisk BLOKADA PRZYCISKÓW : w celu uruchomienia lub wylaczenia blokady panelu sterowania nalezy przytrzymac nacisniety przycisk przez okolo 2 sekundy. Podswietlony symbol wskazuje, ze panel sterowania zostal zablokowany. W ten sposób uniemozliwia sie dokonywanie przypadkowych zmian w programach, zwlaszcza, jesli w domu obecne sa dzieci. W celu wylaczenia blokady panelu sterowania nalezy przytrzymac nacisniety przycisk przez okolo 2 sekundy. Przycisk URUCHOMIENIE OPÓZNIONE : nacisnac w celu ustawienia opóznionego uruchomienia wybranego programu. Opóznienie wyswietlone zostanie na ekranie. Przycisk z kontrolką START/PAUZA: kiedy zielona kontrolka pulsuje powoli, nacisnąć przycisk w celu uruchomienia prania. Po uruchomieniu cyklu kontrolka świeci w sposób ciągły. W celu wybrania pauzy w praniu należy nacisnąć ponownie przy- cisk, kontrolka zacznie pulsować w kolorze pomarańczowym. Jeśli symbol nie świeci się, można otworzyć drzwiczki. W celu ponownego uruchomienia prania od miejsca, w którym zostało przerwane, należy ponownie nacisnąć przycisk. Funkcja stand by Pralka ta, w myśl nowych norm europejskich związanych z oszczędnością elektryczną, posiada system auto wyłączenia (stand by), który włącza się po 30 minutach nie użytkowania. Ponownie lekko wcisnąć przycisk WŁĄCZANIA/WYŁĄCZANIA i poczekać, aż pralka ponow- nie włączy się. Zużycie w trybie wyłączenia: 1W Zużycie w trybie czuwania: 1W17

Jak otwierać i zamykac kosz Rys. 1 Rys. 2 Rys. 3 Rys. 4 A) OTWIERANIE. (Rys. 1): Podnieść zewnętrzną pokrywę i całkowicie ją otworzyć. B) OTWIERANIE KOSZA (Soft opening): Nacisnąć palcem przycisk wskazany na rys. 2 i koszyk delikatnie się otworzy. C) WKŁADANIE BIELIZNY (Rys. 3). D) ZAMKNIĘCIE (Rys. 4): - dobrze zamknąć drzwiczki, opuszczając najpierw drzwiczki przednie i opierając na nich drzwiczki tylne; - upewnić się, czy zaczepy przednich drzwiczek dobrze weszły na swoje miejsce w tylnych drzwiczkach; - po usłyszeniu charakterystycznego “clac”, co świadczy o zaskoczeniu zaczepów, lekko docisnąć oboje drzwiczek, które nie powinny się rozczepić.; - na zakończenie zamknąć klapę zewnętrzną. E) KOŃCOWE ZATRZYMANIE SIĘ KOSZA (Rys. 2): Po zakończeniu mycia kosz ustawi się wraz z drzwiczkami na górnej pozycji w celu ułatwienia otwierania. Wyświetlacz Wyświetlacz potrzebny jest w celu programowania ma- szyny i dostarcza wielu informacji. W obu wierszach górnych A i B wyświetlane są: wybrany program prania, faza prania bieżącego oraz wszelkie wskazania związane ze stanem zaawansowania progra- mu. W wierszu C wyświetlany jest czas pozostały do końca cyklu prania bieżącego oraz, jeśli zaprogramowano URUCHOMIENIE OPÓŹNIONE, czas brakujący do uru- chomienia wybranego programu. W wierszu D wyświetlana jest maksymalna wartość szybkości wirówki, jaką maszyna może uzyskać w pr- zypadku wybranego programu; jeśli program nie przewi- duje wirowania wiersz pozostaje wygaszony. W wierszu E wyświetlana jest maksymalna wartość temperatury, jaką można wybrać w przypadku wybrane- go programu, jeśli program nie przewiduje ustawiania temperatury, wiersz pozostaje wygaszony. Kontrolki F związane są z funkcjami i włączają się, kiedy wybrana funkcja zgodna jest z wybranym programem. Symbol zablokowanych drzwiczek Zapalony symbol oznacza, że okrągłe drzwiczki pralki są zablokowane, aby zapobiec przypadkowemu ich otwor- zeniu. Aby uniknąć uszkodzenia pralki, należy odczekać, aż symbol ten zgaśnie, zanim przystąpi się do otwierania drzwiczek pralki (około 3 minut). Uwaga: jeśli aktywna jest funkcja URUCHOMIENIE OPÓŹNIONE drzwiczek nie można otworzyć. W celu ich otwarcia należy ustawić maszynę w pauzie poprzez naciśnięcie przycisku START/PAUZA. ! Podczas pierwszego uruchomienia wymagane będzie dokonanie wyboru języka a wyświetlacz ustawi się automatycznie na menu wyboru języka. W celu wybrania żądanego języka nacisnąć przyciski X i Y, dla potwierdzenia wyboru nacisnąć przycisk Z. Aby zmienić język, wyłączyć urządzenie, nacisnąć równocześnie przyciski wskazane na rysunku z oznaczeniem L, aż do usłyszenia sygnału dźwiękowego, ponownie włączyć urządzenie, wyświetli się menu wyboru języka.

W jaki sposób wykonać cykl prania

1. WŁĄCZENIE MASZYNY. Nacisnąć przycisk , na

wyświetlaczu pojawi się napis WITAMY, kontrolka START/PAUZA zacznie powoli pulsować w kolorze zielonym.

2. WKŁADANIE BIELIZNY. Otworzyć szklane drzwiczki.

Włożyć bieliznę uważając, aby nie przekroczyć wielkości wsadu wskazanej w tabeli programów na następnej stronie.

3. DOZOWANIE ŚRODKA PIORĄCEGO. Wsypać

detergent do odpowiednich komór w sposób wyjaśniony w „Środki piorące i bielizna”.

4. ZAMKNĄĆ DRZWICZKI.

5. WYBÓR PROGRAMU. Nacisnąć jeden z przycisków

PRZEŁĄCZNIKA PROGRAMÓW w celu wybrania potrzebnego programu, nazwa programu pojawi się na wyświetlaczu; z nim powiązana jest temperatura oraz prędkość wirowania, które mogą zostać zmienione. Na wyświetlaczu pojawi się czas trwania cyklu.

6. PERSONALIZACJA CYKLU PRANIA.

Przy pomocy odpowiednich przycisków: Zmienić temperaturę i/lub wirówkę. Maszyna wybierze automatycznie temperaturę oraz wirówkę maksymalne przewidziane dla danego programu, dlatego nie mogą one być zwiększane. Poprzez naciskanie przycisku stopniowo zmniejsza się temperaturę aż do prania w zimnej wodzie „OFF”. Naciskając przycisk stopniowo zmniejsza się wirówkę aż do jej wyłączenia „OFF”. Dodatkowe naciśnięcie przycisków przywróci maksymalne wartości przewidywane. Ustawienie opóźnionego rozpoczęcia. W celu ustawienia opóźnionego rozpoczęcia wybranego programu należy naciskać odpowiedni przycisk aż do osiągnięcia żądanego czasu opóźnienia. Kiedy opcja ta jest aktywna, na wyświetlaczu pojawia się symbol . W celu usunięcia opóźnionego uruchomienia należy naciskać przycisk aż do pojawienia się napisu “OFF”. Zmiana charakterystyki cyklu.

• Naciskać przycisk w celu uruchomienia funkcji; zaświeci się kontrolka odpowiadająca przyciskowi.

• Nacisnąć ponownie przycisk w celu wyłączenia funkcji, kontrolka zgaśnie. ! Jeśli wybrana funkcja nie jest zgodna z wybranym programem, kontrolka będzie pulsować, a funkcja nie zostanie uruchomiona. ! Jeśli wybrana funkcja nie jest zgodna z inną, ustawioną uprzednio, kontrolka odpowiadająca pierwszej funkcji będzie pulsowała i uruchomiona zostanie jedynie druga funkcja a kontrolka uruchomionej funkcji zaświeci się. ! Funkcje mogą zmieniać zalecane obciążenie i/lub czas trwania cyklu.

7. URUCHOMIENIE PROGRAMU. Nacisnąć przycisk

START/PAUZA. Odpowiednia kontrolka zaświeci się kolorem zielonym i drzwiczki zostaną zablokowane (symbol ZABLOKOWANYCH DRZWICZEK świeci się). Podczas prania na wyświetlaczu pojawi się nazwa bieżącej fazy. W celu zmiany programu w czasie trwania cyklu należy ustawić pralkę w pauzie naciskając przycisk START/PAUZA (kontrolka START/PAUZA zacznie powoli pulsować w kolorze pomarańczowym); następnie wybrać potrzebny cykl i ponownie nacisnąć przycisk START/PAUZA. W celu otwarcia drzwiczek w trakcie wykonywania cyklu należy nacisnąć przycisk START/PAUZA; jeśli symbol ZABLOKOWANYCH DRZWICZEK jest wyłączony możliwe będzie otwarcie drzwiczek Nacisnąć ponownie przycisk START/PAUZA, aby uruchomić program od punktu, w którym został przerwany.

8. KONIEC PROGRAMU. Wskazywany jest napisem

„KONIEC CYKLU” na wyświetlaczu, kiedy symbol ZABLOKOWANYCH DRZWICZEK wyłączy się, możliwe będzie otwarcie drzwiczek. Otworzyć drzwiczki, wyjąć bieliznę i wyłączyć maszynę. ! Jeśli zamierza się anulować uruchomiony juz cykl, przytrzymać dłużej naciśnięty przycisk . Cykl zostanie przerwany i maszyna wyłączy się. System równoważenia ładunku Przed każdym wirowaniem, aby uniknąć nadmiernych drgań oraz jednorodnie rozłożyć wsad, bęben wyko- nuje obroty z prędkością nieco większą niż podczas prania. Jeśli pomimo kolejnych prób wsad nie zostanie równomiernie rozłożony, maszyna wykona wirowanie z prędkością mniejszą od przewidzianej. W przypad- ku nadmiernego niezrównoważenia pralka wykona rozłożenie wsadu zamiast wirowania. Aby zapewnić leps- ze rozłożenie wsadu oraz jego właściwe zrównoważenie, zaleca się wymieszanie dużych i małych sztuk bielizny.19

Programy i funkcje Tabela programów Funkcje prania Pranie wstępne W przypadku wyboru tej funkcji zostanie wykonane pranie wstępne, które ułatwia usunięcie uporczywych plam. N.B.: Należy umieścić środek piorący w odpowiedniej przegródce. ! Nie można jej uruchomić w programach , , , , , . Płukanie dodatkowe Wybierając tę opcję zwiększa się skuteczność płukania i zapewnia się maksymalne usuwanie środka piorącego. Jest przydatne dla włókien szczególnie wrażliwych. ! Nie można jej uruchomić w programach , i “Wydalanie wody”. Łatwe prasowanie Po wybraniu tej funkcji, pranie oraz wirówka zostaną odpowiednio zmienione w celu ograniczenia powstawania zgnieceń. W programie maszyna zakończy cykl z bielizną zamoczoną, a kontrolka funkcji ŁATWEGO PRASOWANIA i START/PAUZA będzie pulsowała (pomarańczowa), a napis „ZATRZYMANIE WODY” ukaże się na wyświetlaczu. W celu odprowadzenia wody i aby można było móc wyjąc pranie koniecznym jest naciśnięcie przycisku START/PAUZA lub przycisku ŁATWE PRASOWANIE. ! Nie można go uruchomić w programach , , , i “Wydalanie wody”. Pranie szybkie Umożliwia zmniejszenie czasu trwania prania, zapewniając jednocześnie oszczędność wody i energii. ! Nie można jej uruchomić w programach , , , , , . Eco Wash Funkcja Eco Wash umożliwia oszczędności pod względem zużywanej energii, nie podgrzewając wody używanej do prania, co niesie za sobą korzyści zarówno dla środowiska naturalnego, jak i dla rachunku za prąd. Wzmocniona siła działania i zoptymalizowane zużycie wody gwarantują doskonałe rezultaty przy długości cyklu takiej samej, jak w przypadku cyklu standard. Aby uzyskać jak najlepsze rezultaty, zalecamy korzystać z płynu do prania. ! Nie można go uruchomić w programach ODŚWIEŻANIE 15’,

ProgramyOpis programuTemp. max (°C) Prędkość max (obro-tów na minutę)Środki piorąceŁadunek max (kg) Wilgotność resztkowa %Zużycie energii kWh Woda łącznie ltCzas trwania cykluPranie wstêp- PranieŒrodek zmiêkczaj¹cy Programy codzienneBAWE£NA (1-2): bielizna bia³a silnie zabrudzona.90° 1400 6 53 0,906 51 164BAWE£NA: tkaniny bia³e i kolorowe, wytrzyma³e, mocno zabrudzone.60° 1400 6 - - - 133BAWE£NA (3): tkaniny bia³e i kolorowe, delikatne, mocno zabrudzone.40° 1400 6 53 0,65 54 92SYNTETYCZNE (1° naciœniêcie przycisku): tkaniny kolorowe, wytrzyma³e, mocno zabrudzone.60° 800 2,5 44 0,85 39 105SYNTETYCZNE (4) (1° naciœniêcie przycisku): tkaniny kolorowe, wytrzyma³e, mocno zabrudzone.40° 800 2,5 44 0,53 39 95SYNTETYCZNE (2° naciœniêcie przycisku): tkaniny kolorowe, wytrzyma³e, lekko zabrudzone.40° 800 2,5 - - - 72Mix 30' (1° naciœniêcie przycisku): w celu szybkiego odœwie¿enia lekko zabrudzonych tkanin (niewskazany dla we³ny, jedwabiu i tkanin przez-naczonych do prania rêcznego).30° 800 - 3 71 0,25 33 30 ODŒWIE¯ANIE 15' (2° naciœniêcie przycisku): w celu szybkiego odœwie¿enia lekko zabrudzonych tkanin (niewskazany dla we³ny, je- dwabiu i tkanin przeznaczonych do prania rêcznego).30° 800 - 1,5 71 0,08 29 15 Programy specjalne/ PamiêæBABY: tkaniny kolorowe, delikatne, mocno zabrudzone.40° 800 - 2 - - - 118 PAMIEÆ: pozwala na zmemoryzowanie ka¿dego typu prania. JEDWAB/FIRANY: do jedwabiu, wiskozy, bielizny.30° 0 - 1 - - - 56WE£NA: do we³ny, kaszmiru, itp.40° 800 - 1 - - - 65 Programy czêœcioweWirowanie (1° naciœniêcie przycisku). - 1400 - - - 6 - - - 16 Wirowanie delikatne (2° naciœniêcie przycisku). - 800 - - - 2,5 - - - 12 P³ukanie (1° naciœniêcie przycisku).- 1400 - -

6 - - - 36Wydalanie wody (2° naciœniêcie przycisku).

- 0 - - - 6 - - - 2 Dla wszystkich Instytucji homologacyjnych:1) Programy testowe zgodnie z dyrektywą 1061/2010: wprowadzić program (90°C); temperatura 60°C i 40°C (Naciskając przycisk TEMPERATURY); Ten cykl jest odpowiedni do prania średnio zabrudzonej odzieży bawełnianej i jest najbardziej wydajnym cyklem pod względem łącznego zużycia energii elektrycznej i wody; należy go używać do odzieży przeznaczonej do prania w 60 °C i 40°C. Rzeczywista temperatura prania może się różnić od podanej. Program bawełna, długi: wprowadzić program (90°C); temperatura 40°C (Naciskając przycisk TEMPERATURY); Program bawełna, krótki: wprowadzić program (40°C); Program syntetyczne, długi: wprowadzić program (60°C) (1° naciœniêcie przycisku); temperatura 40°C (Naciskając przycisk TEMPERATURY); Czas trwania cyklu wskazany na wyświetlaczu lub w instrukcji jest czasem oszacowanym dla standardowych warunków. Rzeczywisty czas trwania cyklu może się zmieniać w zależności od wielu czynników, takich jak temperatura i ciśnienie wody na wlocie, temperatura otoczenia, ilość detergentu, ilość i rodzaj pranej odzieży, wyważenie ładunku, wybrane opcje dodatkowe.20

Środki piorące i bielizna Szuadka na środki piorące Dobre rezultaty prania zależą również od właściwego do- zowania środka piorącego: wsypując go za dużo, wcale nie poprawia się wydajności prania, lecz przyczynia się do odkładania się nalotów na wewnętrznych cześciach pralki i do zanieczyszczania środowiska. ! Środki piorące w proszku należy stosować do tkanin z białej bawełny i do prania wstępnego oraz do prania w temperaturze przekraczającej 60°C. ! Należy stosować się do zaleceń podanych na opakowaniu środka piorącego. Wysunąć szuadkę i wsypać do niej środki piorące i dodatkowe w następujący sposób przegródka 1: Środek piorący do prania wstępnego (w proszku) przegródka 2: Środek piorący (w proszku lub w płynie) Środek piorący w płynie należy włożyć bezpośrednio do bębna z zastosowaniem odpowiedniej kulki dozującej. przegródka 3: Środki dodatkowe (zmiękczające, itp.) Kiedy wlewa się środek zmiękczający do przegródki 3, to należy zwrócić uwagę, aby nie przekroczyć oznaczonego poziomu “max”. Środek zmiękczający jest automatycznie dodawany do wody podczas ostatniego płukania. Na zakończenie tego programu prania w przegródce 3 pozostaje reszta wody. Służy ona dla skoncentrowanych środków zmiękczających, to znaczy do ich rozprowadzenia z wodą. Jeśliby w prze- gródce 3 pozostało więcej wody niż zwykle, oznacza to, że urządzenie dozujące jest zatkane. Jak je wyczyścić patrz strona “Utrzymanie i konserwacja”. Przygotowanie bielizny

• Podzielić bieliznę do prania według: - rodzaju tkaniny / symbolu na etykietce. - kolorów: oddzielić tkaniny kolorowe od białych.

• Opróżnić kieszenie i sprawdzić guziki.

• Nie przekraczać wskazanego ciężaru suchej bielizny: Tkaniny wytrzymałe: max 6 kg Tkaniny syntetyczne: max 2,5 kg Tkaniny delikatne: max 2 kg Wełna: max 1 kg Jedwab: max 1 kg Ile waży bielizna? 1 prześcieradło 400-500 gr. 1 poszewka 150-200 gr. 1 obrus 400-500 gr. 1 szlafrok 900-1.200 gr. 1 ręcznik 150-250 gr. Programy specjalne Mix 30’: to program przeznaczony do prania lekko zabru- dzonej bielizny w krótkim czasie: trwa on tylko 30 minut i pozwala dzięki temu na zaoszczędzenie energii i czasu. Ustawiając program ( w temperaturze 30°C) można ra- zem wyprać różnego rodzaju tkaniny (z wyjątkiem wełny i jedwabiu), przy maksymalnym ładunku 3 kg. Odświeżanie 15’: to program przeznaczony do prania lekko zabrudzonej bielizny w krótkim czasie: trwa on tylko 15 minut i pozwala dzięki temu na zaoszczędzenie energii i czasu. Ustawiając program ( w temperaturze 30°C) można razem wyprać różnego rodzaju tkaniny (z wyjątkiem wełny i jedwabiu), przy maksymalnym ładunku 1,5 kg. Baby: program ten umożliwia usunięcie z odzieży zabrudzeń typowych dla dzieci, zapewniając przy tym całkowite wypłukanie środka piorącego z tkanin, aby uniknąć reakcji alergicznych, jakie mógłby on wywołać na delikatnej skórze dziecka. ten został opracowany w celu ograniczenia liczby bakterii poprzez wykorzystanie większej ilości wody i optymalizację działania specjalnych dodatków higienizujących, którymi uzupełniany jest środek piorący. Jedwab: stosować odpowiedni program do prania wszelkiego rodzaju wyrobów z jedwabiu. Zaleca się stoso- wanie specjalnego środka piorącego do tkanin delikatnych. Firany: włożyć je złożone do poszewki lub do siatkowatego worka. Stosować program . Wełna: to jedyna pralka, która uzyskała prestiżowe oznac- zenie Woolmark Platinum Care (M.0508) od The Woolmark Company, które certykuje pranie w pralce wszystkich wyrobów wełnianych, także tych z etykietą „tylko pranie ręczne” . Korzystając z programu można więc w pełni bezpiecznie prać w pralce wszystkie tkaniny wełniane (maks. 1 kg) z gwarancją uzyskania najlepszych rezultatów.21

Zalecenia i środki ostrożności ! Pralka została zaprojektowana i wyprodukowana zgodnie z międzynarodowymi normami bezpieczeństwa. Niniej- sze ostrzeżenia zostały tu zamieszczone ze względów bezpieczeństwa i należy je uważnie przeczytać. Ogólne zasady bezpieczeństwa

• Urządzenie to zostało zaprojektowane wyłącznie do użytkowania w warunkach domowych.

• Urządzenie to nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej sprawności zycznej, zmysłowej lub umysłowej oraz nieposiadające odpowied- niego doświadczenia i wiedzy, chyba że używają go pod nadzorem lub po otrzymaniu wskazówek od osoby odpowiedzialnej za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem.

• Pralki powinny używać wyłącznie osoby dorosłe i w sposób zgodny z instrukcjami podanymi w niniejszej książeczce.

• Nie dotykać pralki, stojąc przy niej boso lub mając mokre lub wilgotne ręce albo stopy.

• Nie wyjmować wtyczki z gniazdka, ciągnąc za kabel, lecz trzymając za wtyczkę.

• Nie dotykać odprowadzanej wody, gdyż może ona osiągać wysokie temperatury.

• W żadnym wypadku nie otwierać okrągłych drzwiczek pralki na siłę: grozi to uszkodzeniem mechanizmu zabezpieczającego drzwiczki przed przypadkowym otwarciem.

• W razie wystąpienia usterki nie należy w żadnym wypad- ku próbować dostać się do wewnętrznych części pralki z zamiarem samodzielnego dokonania naprawy.

• Zawsze uważać, aby dzieci nie zbliżały się do pracującej pralki.

• Jeśli trzeba przenieść pralkę w inne miejsce, należy to robić bardzo ostrożnie, w dwie lub trzy osoby. Nigdy nie przenosić pralki samodzielnie, gdyż jest ona bardzo ciężka.

• Przed włożeniem bielizny sprawdzić, czy bęben jest pusty. Utylizacja

• Utylizacja opakowania: stosować się do lokalnych pr- zepisów, dzięki temu opakowanie będzie mogło zostać ponownie wykorzystane.

• Europejska Dyrektywa 2002/96/EC dotycząca Zużytych Elektrycznych i Elektronicznych Urządzeń zakłada zakaz pozbywania się starych urządzeń domowego użytku jako nieposortowanych śmieci komunalnych. Zużyte urządzenia muszą być osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materiałów. Pozwala to ograniczyć zanieczyszczenie środowiska i pozytywnie wpływa na ludzkie zdrowie. Przekreślony symbol „kosza” umieszczony na produkcie przypomina klientowi o obowiązku specjalnego sortowania. Konsumenci powinni kontaktować się z władzami lo- kalnymi lub sprzedawcą w celu uzyskania informacji dotyczących postępowania z ich zużytymi urządzeniami gospodarstwa domowego. Oszczędność i ochrona środowiska Oszczędność środka piorącego, wody, energii i czasu

• Aby nie trwonić zasobów, należy używać pralki załadowanej do pełna. Jedno załadowane do pełna pra- nie, zamiast dwóch załadowanych do połowy, pozwala na zaoszczędzenie aż do 50% energii.

• Pranie wstępne konieczne jest tylko w przypadku bielizny bardo brudnej. Unikanie prania wstępnego pozwala na zaoszczędzenie środka piorącego; czasu, wody oraz od 5 do 15% energii.

• Wywabiając plamy odplamiaczem i pozostawiając bieliznę namoczoną w wodzie przed praniem, można zredukować temperaturę prania. Stosując program 60°C zamiast 90°C lub program 40°C zamiast 60°C, można zaoszczędzić aż do 50% energii.

• Dokładne dozowanie środka piorącego w zależności od twardości wody, stopnia zabrudzenia i ilości bielizny pozwala uniknąć jego trwonienia i wychodzi na korzyść środowisku: środki piorące, mimo że ulegają biodegra- dacji, zawsze zawierają jednak składniki, które zakłócają środowisko naturalne. Należy również unikać, gdy jest to możliwe, środka zmiękczającego.

• Dokonując prania późnym popołudniem i wieczorem, aż do wczesnych godzin rannych, przyczynia się do zmniejszenia obciążenia energetycznego elektrowni. Opcja “URUCHOMIENIE OPÓŹNIONE” pomaga przy takim zaprogramowaniu prania w czasie.

• Jeśli bielizna ma być wyszuszona w suszarce, należy wybrać wysoką szybkość odwirowania. Dobrze odwiro- wana z wody bielizna pozwala na zaoszczędzenie czasu i energii przy suszeniu.22

Utrzymanie i konserwacja Wyłączenie wody i prądu elektrycznego

• Zamknąć kurek dopływu wody po każdym praniu. Zmniejsza się w ten sposób zużycie instalacji hydrau- licznej pralki oraz niebezpieczeństwo przecieków.

• Wyjąć wtyczkę z kontaktu przed przystąpieniem do czyszczenia pralki oraz czynności konserwacyjnych. Czyszczenie pralki Obudowę zewnętrzną i gumowe części pralki należy myć wilgotną ściereczką zmoczoną w wodzie z mydłem. Nie stosować rozpuszczalników ani ostrych i ściernych środków czyszczących. Czyszczenie drzwiczek i bębna

• Należy zawsze pozostawiać uchylone drzwiczki pralki, aby zapobiec tworzeniu się przykrych zapachów. Czyszczenie pompy Pralka wyposażona jest w pompę samooczyszczającą, która nie wymaga zabiegów konserwacyjnych. Może się jednak zdarzyć, że małe przedmioty (monety, guziki) wpadną do przedsionka ochronnego pompy, znajdującego się w jej dolnej części. ! Upewnić się, by cykl prania był zakończony i by wty- czka była wyjęta z gniazdka. Aby odzyskać ewentualne przedmioty, które upadły do wstępnej komory:

1. Odczepić dolny cokół

w przedniej części pralki pociągając rękoma jej bo- czne końce (patrz rysunek);

2. odkręcić przykrywkę,

obracając ją w kierun- ku przeciwnym do ruchu wskazówek zegara (zo- bacz rysunek): fakt, że wypłynie trochę wody, jest zjawiskiem normalnym;

3. dokładnie wyczyścić

4. ponownie przykręcić

5. ponownie przymocować

pa nel , pa mię taj ąc o wsunięciu zaczepów w odpowiednie otwory pr- zed dopchnięciem go do urządzenia. Kontrola rury doprowadzania wody Przynajmniej raz do roku należy skontrolować rurę doprowadzania wody. Jeśli widoczne są na niej rysy i pęknięcia, należy ją wymienić: w trakcie prania duże ciśnienie może bowiem spowodować jej nagłe rozerwa- nie się. ! Nigdy nie instalować rur używanych. Rys. 1 Rys. 2 Rys. 3 Rys. 4 Wymontowanie: Lekko przycisnąć duży przycisk w przedniej części szuadki środków piorących i pociągnąć ją do góry (Rys.1, 2). Jak czyścić szuadkę środków piorących Czyszczenie: Wymyć. szuadkę pod bieżącą wodą (Rys.3), pomagając sobie starą szczoteczką do zębów i po wyjęciu pary syfonków znajdujących się w górnej części przegródek 1 i 2 (Rys.4), sprawdzić, czy nie są one zatkane i wypłukać je. Ponowne zamontowanie: Po włożeniu pary syfon- ków, wstaw szuadkę na swoje miejsce, zaczepia jąc ją (Rys. 4, 2, 1).23

Nieprawidłowości w działaniu i sposoby ich usuwania Może się zdarzyć, że pralka nie działa. Przed wezwaniem Serwisu Technicznego (patrz „Serwis Techniczny”) należy sprawdzić, czy problemu nie da się łatwo rozwiązać przy pomocy poniższego wykazu. Nieprawidłowości w działaniu: Pralka nie włącza się. Cykl prania nie rozpoczyna się. Pralka nie pobiera wody (na wyświetlaczu pojawi się napis „BRAK WODY, SPRAWDŹ DOPŁYW WODY”). Pralka cały czas pobiera i odprowad- za wodę. Pralka nie odprowadza wody i nie odwirowuje prania. Pralka mocno wibruje w fazie wirowania. Z pralki wycieka woda. Maszyna jest zablokowana, wyświetlacz pulsuje i sygnalizuje kod anomalii (np.: F-01, F-..). Tworzy się zbyt duża ilość piany. Możliwe przyczyny / Rozwiązania:

• Wtyczka nie jest włączona do gniazdka lub jest wsunięta za słabo, tak że nie ma styku.

• W domu nastąpiła przerwa w dostawie prądu.

• Drzwiczki nie są dobrze zamknięte.

• Nie został wciśnięty przycisk WŁĄCZANIA/WYŁĄCZANIA.

• Nie został wciśnięty przycisk START/PAUZA.

• Kurek dopływu wody jest zamknięty.

• Zostało nastawione opóźnienie startu (patrz “W jaki sposób wykonać cykl prania”).

• Przewód doprowadzający wodę nie jest podłączony do kurka.

• Przewód jest zgięty.

• Kurek dopływu wody jest zamknięty.

• W domu nastąpiła przerwa w dostawie wody.

• Ciśnienie wody nie jest wystarczające.

• Nie został wciśnięty przycisk START/PAUZA.

• Przewód odpływowy nie został zainstalowany na wysokości między 65 a 100 cm od podłogi (patrz „Instalacja”).

• Końcówka przewodu odpływowego jest zanurzona w wodzie (patrz „Instalacja”).

• Otwór odpływowy w ścianie nie posiada odpowietrznika. Jeśli po sprawdzeniu tych możliwości problem nie zostanie rozwiązany, należy zamknąć kurek dopływu wody, wyłączyć pralkę i wezwać Serwis Techni- czny. Jeśli mieszkanie znajduje się na najwyższych piętrach budynku, może wystąpić efekt syfonu, w wyniku którego pralka cały czas pobiera i odprowad- za wodę. W celu wyeliminowania tej niedogodności należy zakupić specjalny zawór, zapobiegający powstawaniu efektu syfonu.

• Program nie przewiduje odprowadzania wody: w przypadku niektórych pro- gramów należy uruchomić je ręcznie (patrz „Programy i funkcje”).

• Włączona jest funkcja ŁATWE PRASOWANIE: aby zakończyć program, należy nacisnąć przycisk START/PAUZA („Programy i funkcje”).

• Przewód odpływowy jest zgięty (patrz „Instalacja”).

• Instalacja odpływowa jest zatkana.

• Podczas instalacji pralki bęben nie został prawidłowo odblokowany (patrz „Instalacja”).

• Pralka nie jest właściwie wypoziomowana (patrz „Instalacja”).

• Pralka, zainstalowana pomiędzy meblami a ścianą, ma za mało miejsca (patrz „Instalacja”).

• Przewód doprowadzający wodę nie jest dobrze przykręcony (patrz „Insta- lacja”).

• Szuadka na środki piorące jest zatkana (w celu jej oczyszczenia patrz „Utr- zymanie i konserwacja”).

• Przewód odpływowy nie jest dobrze zamocowany(patrz „Instalacja”).

• Wyłączyć maszynę i wyjąć wtyczkę z gniazdka, odczekać około 1 minuty, następnie włączyć ją ponownie. Jeśli problem nie ustępuje, należy wezwać Serwis Techniczny.

• Środek piorący nie jest odpowiedni do pralek automatycznych (na opako- waniu musi być umieszczony napis: „do pralek”, „do prania ręcznego i w pralce” lub podobny).

• Użyto za dużo środka piorącego.24

Serwis Techniczny Przed skontaktowaniem się z Serwisem Technicznym:

• Sprawdzić, czy problemu nie można rozwiązać samodzielnie (patrz „Nieprawidłowości w działaniu i sposoby ich usuwa- nia”);

• Ponownie uruchomić program i sprawdzić, czy problem nie zniknął;

• Jeśli nie, zwrócić się do autoryzowanego Serwisu Technicznego, dzwoniąc pod numer podany w karcie gwarancyjnej. ! Nigdy nie wzywać nieautoryzowanych techników. Należy podać:

• rodzaj nieprawidłowości;

• model maszyny (Mod.);

• numer seryjny (S/N). Informacje te znajdują się na przymocowanej z tyłu pralki tabliczce znamionowej.FR
