Typ produktu	Okap kuchenny
Marka	FALMEC
Model	LINE 600
Szerokość	600 mm
Głębokość	300 mm (szacunkowo)
Minimalna wysokość pod okapem	65 cm
Zasilanie elektryczne	220-240 V ~ 50/60 Hz
Liczba prędkości	4 (w tym 1 intensywna czasowa 15 min)
Oświetlenie	Żarówka halogenowa 20 W max, 12 V, trzonek G4
Typ instalacji	Ścienny lub sufitowy (wyspa)
Funkcja wyciągu	Tak (odprowadzenie na zewnątrz)
Funkcja recyrkulacji	Tak (z filtrami węglowymi)
Metalowe filtry przeciwtłuszczowe	Zmywalne w zmywarce lub ręcznie (co miesiąc)
Filtry węglowe	Wymiana co 3-4 miesiące (w zależności od użytkowania)
Sterowanie	Przyciski + opcjonalny pilot
Minutnik	Automatyczne wyłączenie po 15 minutach
Wskaźnik nasycenia filtrów	Sygnalizacja świetlna (czerwona dioda) po około 30 h pracy
Materiał główny	Stal nierdzewna
Waga przybliżona	15 kg
Gwarancja	Gwarancja producenta (patrz warunki na odwrocie instrukcji)

Często zadawane pytania - LINE 600 FALMEC

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna odległość wynosi 65 cm między płytą grzewczą a najniższą częścią okapu. Jeśli kuchenka gazowa wskazuje większą odległość, należy to uwzględnić.

Jak czyścić metalowe filtry przeciwtłuszczowe?

Filtry metalowe myje się co miesiąc w gorącej wodzie z odrobiną neutralnego detergentu lub w zmywarce. Unikaj ich zginania i poczekaj, aż dokładnie wyschną przed ponownym zamontowaniem.

Kiedy należy wymienić filtry węglowe?

Filtrów węglowych nie myje się i należy je wymieniać średnio co 3 do 4 miesięcy, w zależności od częstotliwości użytkowania okapu.

Jak wymienić żarówkę oświetlenia?

Najpierw odłącz okap. Całkowicie otwórz panel, naciskając PUSH. Wymień lampę na identyczną lampę halogenową (maks. 20 W, 12 V, trzonek G4). Zamknij panel. W przypadku żarówek żarzeniowych zdejmij ozdobne szyby.

Czy okap może pracować w trybie recyrkulacji?

Tak, okap posiada wersję z recyrkulacją powietrza. W takim przypadku należy zamontować filtry węglowe i usunąć zawór zwrotny na przyłączu silnika.

Co zrobić, gdy wskaźnik nasycenia filtrów zmieni kolor na czerwony?

Czerwona dioda wskazuje, że należy umyć metalowe filtry (co około 30 godzin). Naciśnij przycisk minutnika na kilka sekund, aby wyłączyć alarm. Wyczyść filtry, a następnie zresetuj.

Jak zamontować okap w wersji wyciągowej?

Podłącz przewód odprowadzający (średnica nie mniejsza niż złącza) do wylotu na zewnątrz. Upewnij się, że przewód jest lekko nachylony (10%) do góry i zminimalizuj liczbę zagięć. Przestrzegaj obowiązujących norm.

Czy pilot znajduje się w opakowaniu?

Pilot jest opcją dostępną tylko w niektórych wersjach. Umożliwia zdalne sterowanie oświetleniem i prędkością (zasięg maks. 5 metrów).

Jaka jest maksymalna moc oświetlenia?

Oświetlenie halogenowe ma maksymalną moc 20 W (12 V, trzonek G4). W modelach z oświetleniem LED wymiana musi być przeprowadzona przez profesjonalistę.

Co zrobić w przypadku awarii okapu?

W przypadku awarii lub nieprawidłowego działania nie próbuj samodzielnie naprawiać. Skontaktuj się z autoryzowanym serwisem. Nieautoryzowane naprawy mogą uszkodzić urządzenie.

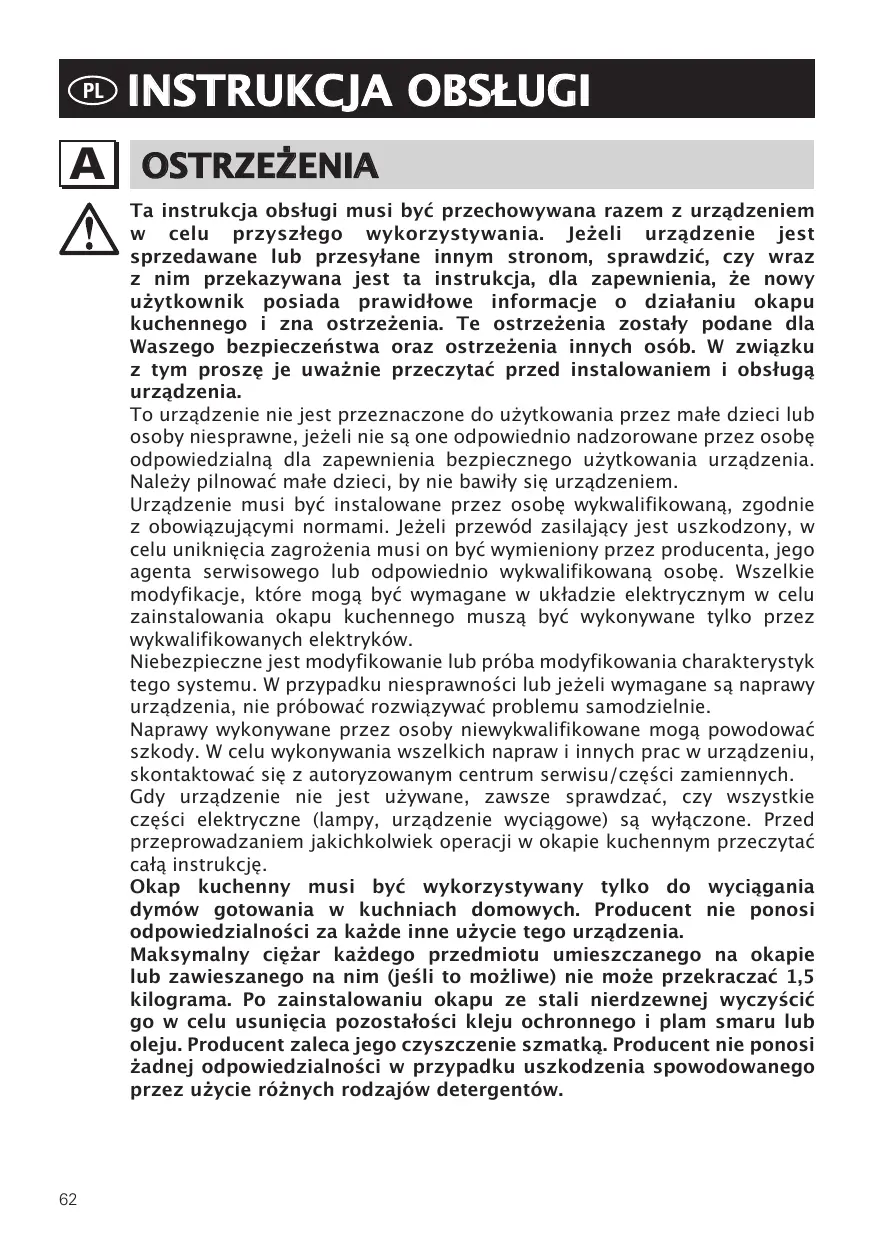

INSTRUKCJA OBSŁUGI LINE 600 FALMEC

Zakupili Państwo prestiżowy okap kuchenny o gwarantowanej jakości. Dla uzyskania najlepszych wyników zalecamy, by starannie przestrzegać instrukcji obsługi i konserwacji zawartych w tej broszurze. Ponadto, do zamawiania zapasowych filtrów z węglem drzewnym, wykorzystywać specjalny kupon załączony na okładce.

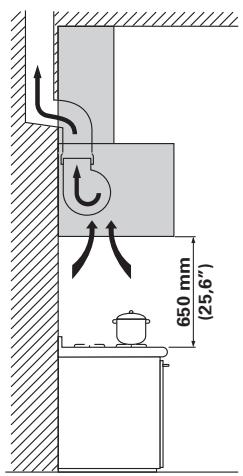

MIRABILIA PARETE/WALL

Fig. C1

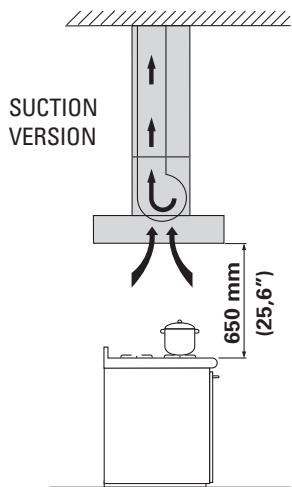

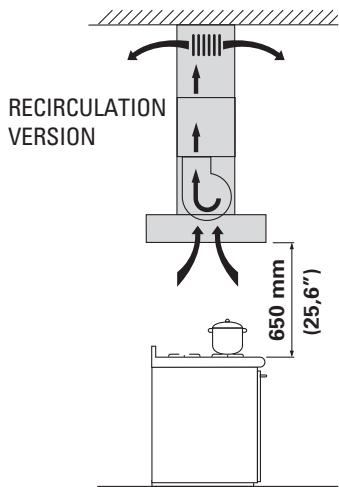

MIRABILIA ISOLA/ISLAND

Fig. C2

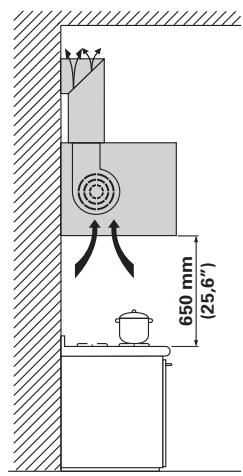

MIRABILIA PARETE/WALL

Ta instrukcja obsługi musi być przechowywana razem z urządzeniem w celu przyszłego wykorzystywania. Jeżeli urządzenie jest sprzedawane lub przekazywane innym stronom, sprawdzić, czy wraz z nim przekazywana jest ta instrukcja, dla zapewnienia, że nowy użytkownik posiada prawidłowe informacje o działaniu okapu kuchennego i zna ostrzeżenia. Te ostrzeżenia zostały podane dla Waszego bezpieczeństwa oraz bezpieczeństwa innych osób. W związku z tym proszę je uważnie przeczytać przed instalowaniem i obsługą urządzenia.

To urządzenie nie jest przeznaczone do użytkowania przez małe dzieci lub osoby niepełnosprawne, jeżeli nie są one odpowiednio nadzorowane przez osobę odpowiedzialną za zapewnienie bezpiecznego użytkowania urządzenia. Należy pilnować, aby małe dzieci nie bawiły się urządzeniem.

Urządzenie musi być instalowane przez osobę wykwalifikowaną, zgodnie z obowiązującymi normami. Jeżeli przewód zasilający jest uszkodzony, w celu uniknięcia zagrożenia musi on być wymieniony przez producenta, jego agenta serwisowego lub odpowiednio wykwalifikowaną osobę. Wszelkie modyfikacje, które mogą być wymagane w układzie elektrycznym w celu zainstalowania okapu kuchennego, muszą być wykonywane tylko przez wykwalifikowanych elektryków.

---

---

---

Naprawy wykonywane przez osoby niewykwalifikowane mogą powodować szkody. W celu wykonywania wszelkich napraw i innych prac w urządzeniu, skontaktuj się z autoryzowanym centrum serwisowym / części zamiennych.

Gdy urządzenie nie jest używane, zawsze sprawdzać, czy wszystkie części elektryczne (lampy, urządzenie wymagające) są wyłączone. Przed przeprowadzaniem jakichkolwiek operacji w okapie kuchennym przeczytać całą instrukcję.

Okap kuchenny musi być wykorzystywany tylko do wciągania dymów gotowania w kuchniach domowych. Producent nie ponosi odpowiedzialności za każde inne użycie urządzenia.

Maksymalny ciężar każdego przedmiotu umieszczanego na okapie lub zawieszanego na nim (jeśli to możliwe) nie może przekraczać 1,5 kilograma. Po zainstalowaniu okapu ze stali nierdzewnej wyczyść go w celu usunięcia pozostałości kleju ochronnego i plam smaru lub oleju. Producent zaleca czyszczenie szmatką. Producent nie ponosi żadnej odpowiedzialności w przypadku uszkodzenia spowodowanego przez użycie różnych rodzajów detergentów.

SPECYFIKACJE TECHNICZNE

Dane techniczne dotyczące tego urządzenia elektrycznego są podane na tabliczkach znamionowych umieszczonych wewnątrz okapu kuchennego.

INSTALOWANIE

(Rozdział zarezerwowany dla wykwalifikowanych instalatorów okapów kuchennych).

Odległość między kuchenką a najniższą częścią okapu kuchennego wynosi zazwyczaj przynajmniej 65 cm (patrz rysunek C1). Taka odległość mierzona jest rygorystycznie w najniższym miejscu okapu z dopuszczalnym nadprożem. Na podstawie tego szczegółu wskazanego w normach europejskich na niektórych modelach można zmniejszyć odległość, jak wskazano w głównym katalogu. Jeżeli instrukcje kuchenki gazowej wskazują większą odległość, należy je uwzględnić.

W wersji wyciągu na zewnątrz, średnica kanału wyprowadzającego opary musi być nie mniejsza, niż podłączenia okapu kuchennego.

Na odcinkach poziomych kanał musi lekko wznosić się do góry (około 10%), tak, by lepiej wyprowadzić powietrze poza pomieszczenie.

Unikać stosowania rur kolankowych, upewnić się, że rury są o możliwie najmniejszej długości.

Przestrzegać aktualnych przepisów dotyczących wyprowadzania powietrza do atmosfery.

Jeżeli w tym samym czasie używany jest bojler, piec, kominek, itp., który wykorzystuje gaz lub inne paliwa, upewnić się, że pomieszczenie, z którego odprowadzane są opary, jest dobrze wentylowane, zgodnie z aktualnymi przepisami. Instrukcje mocowania: patrz Rozdział „O" instrukcji.

PODŁĄCZENIA ELEKTRYCZNE

(Rozdział zarezerwowany dla wykwalifikowanych instalatorów). OSTRZEŻENIE!

Przed wykonywaniem jakichkolwiek prac wewnątrz okapu kuchennego, odłączyć urządzenie od zasilania sieciowego.

Sprawdzić, czy przewody wewnątrz okapu kuchennego nie są odłączone lub przycięte; jeżeli tak jest, skontaktować się z najbliższym centrum serwisowym. Podłączenia elektryczne muszą być wykonywane przez osobę wykwalifikowaną.

Podłączenia muszą być wykonywane zgodnie z obowiązującymi normami prawnymi. Sprawdzić, czy bezpiecznik i układ elektryczny mogą przenosić obciążenia urządzenia (patrz specyfikacja techniczna w punkcie B).

Niektóre rodzaje urządzeń są wyposażone w kabel bez wtyczki; w takim przypadku muszą być stosowane „znormalizowane" wtyczki, z uwzględnieniem, że:

• przewód żółto-zielony musi być wykorzystywany do uziemienia;
• przewód niebieski musi być używany dla linii zerowej (neutral);
• przewód brązowy musi być używany jako fazowy; kabel nie może stykać

się z częściami gorącymi (powyżej 70°C).

• Załóż wtyczkę, która jest odpowiednia dla obciążenia kabla zasilania i podłączaj ją do odpowiedniego gniazdka zasilania.

Dla urządzeń, które przychodzą wyposażone w kabel i wtyczkę, proszę się upewnić, że są one włączane do obwodu odpowiedniego dla takiego urządzenia.

Proszę poradzić się osoby wykwalifikowanej. (Patrz specyfikacje techniczne w punkcie B).

Producent nie ponosi żadnej odpowiedzialności, jeśli są przestrzegane normy bezpieczeństwa.

OKAP KUCHENNY Z WYPROWADZENIEM ZEWNĘTRZNYM (wyciąg)

W tej wersji dymy i para z kuchni są wyprowadzane na zewnątrz przez kanał wyciągowy.

Przewód wciągowy, który wystaje z górnej części okapu kuchennego, musi być podłączony do kanału, który wyprowadza dymy i parę na zewnątrz. W tej wersji filtry z węgla drzewnego, jeśli są założone, muszą być wyjęte; w tym celu proszę przejrzeć instrukcje w punkcie F. Gdy okap kuchenny jest używany w tym samym pomieszczeniu z urządzeniami spalającymi gaz lub inne paliwa, musi być zapewniona odpowiednia wentylacja, zgodnie z normą.

Odstępstwo dla Niemiec:

Gdy równocześnie pracują: okap kuchenny i urządzenia zasilane energią inną, niż elektryczna, podciśnienie w pomieszczeniu nie może przekraczać 4 Pa (4x10 E-5 bar).

OKAP KUCHENNY RECYRKULACYJNY (z filtrem)

W tej wersji powietrze przepływa przez filtry z węglem drzewnym w celu oczyszczenia, następnie jest wyprowadzane ponownie do kuchni.

Sprawdzić, czy na silniku założone są filtry z węgla drzewnego, jeśli nie, zainstalować je zgodnie z instrukcjami w punkcie H.

Jeżeli okap jest typu filtrującego, wyjąć zawór jednokierunkowy założony na wylocie silnika.

Dla maksymalnej wydajności, gdy występują silne zapachy lub duża ilość pary, powinna być używana prędkość trzecia, w normalnych warunkach prędkość druga, a prędkość pierwsza dla utrzymywania czystego powietrza przy minimalnym zużyciu energii. Okap kuchenny powinien być włączany na początku gotowania i pozostawiony włączony aż do zniknięcia zapachów.

ELEKTRONICZNY PULPIT STEROWANIA

Przycisk światła

• ON: światło włączone (przycisk świeci się);
• OFF: światło wyłączone;

Regulator światła z funkcjami wbudowanymi w klawiaturę: z wyłączonym silnikiem i za pomocą dłuższego wciśnięcia przycisku światła (2 sekundy) klawiatury uzyskuje się dostęp do trybu zmiany natężenia oświetlenia nastrojowego (żarówki lub LED).

Używając przycisków + i - reguluje się natężenie światła. Z uruchomionym silnikiem dłuższe naciśnięcie przycisku włącza lub wyłącza oświetlenie nastrojowe.

Przycisk -

Naciskać dla zmniejszania prędkości silnika

Prędkości 1, 2 i 3 są wskazywane przez liczbę zapalających się diod LED (wyłączając diody LED światła i zegara).

Przycisk +

Naciskać dla zwiększania prędkości silnika

Prędkości 1, 2 i 3 są wskazywane przez liczbę zapalających się diod LED (wyłączając diody LED światła i zegara).

(w wersji o 4 prędkościach przycisk + błyska. Prędkość czwarta pozostaje włączona na ustawiony czas. Po 15 minutach silnik powraca do prędkości trzeciej).

Przycisk trybu (Mode)

Działanie: włącza i wyłącza silnik okapu.

Funkcja "desired speed" (wymagana prędkość) umożliwia uruchomienie silnika z prędkością, która została wybrana przy ostatnim wyłączeniu okapu.

Opcjonalnie: wersja ze zdalnym sterowaniem (tylko niektóre wersje).

OSTRZEŻENIE:

Instalować okap daleko od źródeł fal elektromagnetycznych, ponieważ mogą one zakłócić prawidłowe działanie układu elektronicznego.

Maksymalna odległość działania: 5 metrów. W przypadku zakłóceń elektromagnetycznych innych urządzeń, maksymalna odległość działania może być mniejsza niż 5 metrów.

Przycisk światła na zdalnym sterowaniu: włączanie/wyłączanie światła.

Przyciski - i +: zwiększanie/zmniejszanie prędkości (w celu uruchomienia silnika nacisnąć przycisk + albo -).

Przycisk zegara: patrz instrukcje poniżej.

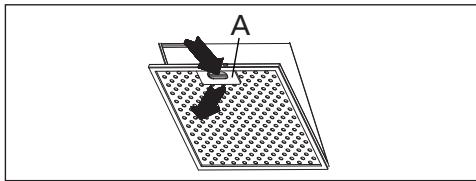

Przycisk zegara i alarmu 'zablokowanego filtra'

• Ta funkcja umożliwia automatyczne wyłączanie okapu po 15 minutach przy ustawionej poprzednio prędkości (przycisk sygnalizuje błyskaniem lampki).
• Po około 30 godzinach przycisk sygnalizuje potrzebę umycia

filtrów metalowych (przycisk świeci ciągłym czerwonym światłem). W celu wyłączenia alarmu naciskać przycisk przez kilka sekund, aż czerwone światło wyłączy się. Następnie wyłączyć okap i włączyć ponownie dla sprawdzenia, czy alarm zniknął.

Dla okapów, które posiadają panel z wyciągiem szczelinowym, otworzyć panel (patrz rys. nr H3). Aby wyjąć filtr metalowy, przyciskiem wpuszczonym otworzyć zamek A.

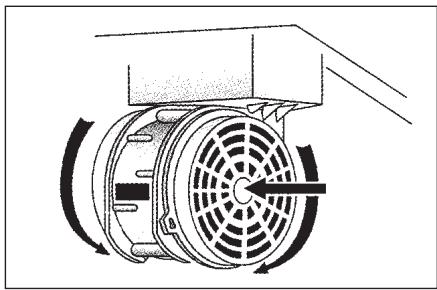

2. FILTRY Z WĘGLEM DRZEWNYM

W celu wymiany filtrów z węglem drzewnym, postępować następująco: zdjąć filtry metalowe, jak opisano powyżej. Można teraz łatwo sięgnąć do dwóch filtrów umieszczonych na końcach silnika.

Jak zakładać nowe filtry - patrz rysunek.

W przypadku okapu ze skrzynką silnika, filtr jest umieszczony na dolnej części skrzynki silnika.

Jak zakładać nowe filtry - patrz rysunek.

Aby zamówić nowe filtry węglowe, należy skontaktować się z dystrybutorem/pośrednikiem.

TYLKO NA TERENIE WŁOCH: Pobrać odpowiedni formularz zamówienia na filtry ze strony: www.falmec.com (wejść do menu kaskadowego serwisu klienta).

3. PANEL OTWIERANY

ABY WYJĄĆ PANEL, PROSZĘ POSTĘPOWAĆ WEDŁUG INSTRUKCJI NA RYS. H3.

REFLEKTOR PUNKTOWY

Wymiana oświetlenia „Square halogen Light” - halogeny kwadratowe a) upewnić się, że urządzenie jest odłączone od zasilania elektrycznego b) otworzyć całkowicie ramkę halogenu do położenia 90 (patrz rys.) naciskając na PUSH c) wymienić wziernik halogenu max. 20 W, 12 Volt, podłączenia G4 d) zamknąć ramkę halogenu. Jeśli ramka nie domknie się odpowiednio, powtórzyć operację od punktu b.

Aby wymienić żarówkę:

1) upewnić się, że okap jest odłączony od sieci elektrycznej; 2) usunąć szkło dekoracyjne (patrz Roz. O); 3) wymienić żarówkę na żarówkę tego samego rodzaju (max. 25W); 4) ponownie zamontować szkło (patrz rys. O5).

W przypadku okapów z oświetleniem LED, wymiana elementu świetlnego musi być wykonana wyłącznie przez wyspecjalizowany personel i za pomocą oryginalnych części zamiennych.

UWAGA: Nie usuwać szkła, jeśli LED oświetlenia są włączone.

OBSŁUGA KONSERWACYJNA I CZYSZCZENIE

Ciągła obsługa konserwacyjna zapewnia prawidłowe działanie i wydajność urządzenia przez długi czas. Należy zwracać szczególną uwagę na metalowe filtry zatrzymujące tłuszcz i filtry z węglem drzewnym. Częste czyszczenie filtrów i ich mocowań zapewni, że tłuszcze nie będą się gromadzić w okapie, co powodowałoby zagrożenie pożarem.

1. METALOWE FILTRY ZATRZYMUJĄCE TŁUSZCZ

Zatrzymują one cząstki tłuszczu zawieszone w powietrzu, dlatego powinny być czyszczone co miesiąc w gorącej wodzie z detergentem, bez ich wyginania.

W celu wyjęcia i wymiany filtrów, postępować zgodnie z instrukcjami w punkcie H1. Ta operacja powinna być przeprowadzana regularnie. Filtry metalowe mogą być myte w zmywarce do naczyń.

2. FILTRY Z WĘGLEM DRZEWNYM

Te filtry zatrzymują zapachy występujące w strumieniu powietrza, które

przechodzi przez nie wielokrotnie. Powietrze jest oczyszczane przy wielokrotnym przepływie przez filtry i zawracane do pomieszczenia kuchni. Filtry z węglem drzewnym nie mogą być czyszczone i powinny być wymieniane średnio co 3 - 4 miesiące (zależnie od użytkowania). Wymiana filtrów z węglem drzewnym - patrz instrukcje w punkcie H2.

3. CZYSZCZENIE ZEWNĘTRZNEJ POWIERZCHNI URZĄDZENIA

Zaleca się czyszczenie zewnętrznych powierzchni okapów przynajmniej co 15 dni, aby nie dopuścić do trawienia stalowych powierzchni przez substancje oleiste czy tłuste.

Zewnętrzna powierzchnia okapu kuchennego powinna być czyszczona wilgotną szmatką i obojętnym płynnym detergentem lub alkoholem denaturowanym.

W przypadku wykończenia odpornego na ślady palców (fasteel), czyścić tylko wodą i obojętnym mydłem, miękką szmatką, płukać i dokładnie wycierać do sucha. Nie używać produktów, które zawierają substancje ścierne, ostrych ścierek lub ścierek specjalnie przeznaczonych do czyszczenia stali. Używanie substancji ściernych lub ostrych ścierek nieuchronnie uszkodzi wykończenie stali.

Powierzchnia stali zostanie nieodwracalnie uszkodzona, jeśli nie będą przestrzegane powyższe instrukcje.

Przechowywać te instrukcje wraz z instrukcjami użytkowania okapu.

Producent nie ponosi żadnej odpowiedzialności za wszelkie uszkodzenia spowodowane nieprzestrzeganiem powyższych instrukcji.

4. CZYSZCZENIE WNĘTRZA URZĄDZENIA

Części elektryczne lub części zespołu silnika wewnątrz okapu kuchennego nie mogą być czyszczone płynami lub rozpuszczalnikami.

Nie używać produktów ściernych.

Wszystkie powyższe operacje muszą być wykonywane po odłączeniu urządzenia od zasilania sieciowego.

OSTRZEŻENIA BEZPIECZEŃSTWA C

Układ elektryczny i podłączenia uziemienia są zgodne z międzynarodowymi normami bezpieczeństwa; ponadto są one zgodne z normą europejską dla zgodności elektromagnetycznej.

Nie podłączać urządzenia do przewodów kominowych (od bojlerów, kominków, itp.). Upewnić się, że napięcie sieci odpowiada wartościom podanym na tabliczce znamionowej umieszczonej wewnątrz okapu kuchennego. Minimalna odległość bezpieczeństwa pomiędzy płytą kuchenną a okapem kuchennym musi wynosić przynajmniej 65 cm.

Pod okapem kuchennym nigdy nie gotować na „otwartych” płomieniach.

Sprawdzać frytkownice podczas ich użytkowania: przegrzany olej może być palny.

• Gdy okap kuchenny jest używany z urządzeniami spalającymi gaz lub inne paliwa, upewnić się, że jest wystarczająca wentylacja pomieszczenia.
• Nie podpalać potraw pod okapem kuchennym
• Wymagane powietrze nie może być wyrzucane do przewodu kominowego, który jest używany do wyciągania dymów z urządzeń spalających gaz lub inne paliwa.
• Przed użytkowaniem urządzenia upewnić się, że są spełnione wszystkie przepisy dotyczące odprowadzania wymaganego powietrza.
• Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia. Jeżeli czyszczenie nie jest wykonywane zgodnie z instrukcją, istnieje ryzyko pożaru.

Przed przeprowadzaniem operacji czyszczenia lub konserwacji, odłączyć urządzenie poprzez wyłączenie wtyczki lub użycie wyłącznika sieciowego. Producent nie ponosi żadnej odpowiedzialności za wszelkie szkody, które mogą być spowodowane bezpośrednio lub pośrednio osobom, rzeczom i zwierzętom, z powodu nieprzestrzegania wszystkich instrukcji podanych w tej instrukcji, a przede wszystkim ostrzeżeń dotyczących instalowania, obsługi i konserwacji urządzenia.

GWARANCJA

Nowe urządzenie jest objęte gwarancją.

Warunki gwarancji są podawane przez dystrybutora.

Producent nie jest odpowiedzialny za wszelkie nieprawidłowości w tej instrukcji wynikające z błędów drukowania lub przepisywania. Producent zastrzega sobie prawo do modyfikowania swoich produktów, gdy uzna to za konieczne lub w interesie użytkownika, bez pogarszania głównych charakterystyk bezpieczeństwa i działania.

MONTAŻ OKAPU

O1 - MODEL PRZYŚCIENNY

Faza 1

-Oprzeć na ścianie drążek podpierający (A-Fig. O1) na odpowiedniej wysokości od powierzchni wypalania, od sumy liczb X+300. -Kontrolować za pomocą poziomicy ustawienie horyzontalne i zaznaczyć na końcach drążka 2 punkty przybicia. -przedziurawić, zamocować 2 kliny o rozszerzeniu 8 mm i przymocować drążek za pomocą odpowiednich śrub.

Faza 2

-przymocować okap do drążka podpierającego (Fig. O2). - wyregulować ustawienie okapu za pomocą śrub mocujących:

Śruba górna (B) reguluje odległość od ściany, dolna (C) odpływ wertykalny

Faza 3

-w celu uniknięcia odczepienia się okapu w wyniku ciśnienia oddolnego przymocować go do ściany za pomocą sztafet, znajdujących się w wyposażeniu (fig. O3).

• zamocować na złączu (D) rurę (E).

Faza 4

- nasunąć element (G) przydłuczacji (H), umożliwiając mu opadanie do osiągnięcia pożądanej wysokości. - po znalezieniu odpowiedniej wysokości przymocować przydłucz komina za pomocą odpowiednich śrub (V1), znajdujących się w wyposażeniu; - przymocować rzem komin+przedtuzacz do okapu za pomocą 6 rub V2. - zamontować szyby na okapie (Rys. O5)

O2 - MODEL WYSPOWY "mirabilia island 85/67 CENTRAL CHIMNEY"

Krok 1

• Określić wymaganą wysokość (H1=65) dla umieszczenia okapu - Przesunąć kątownice (C) i (C1) na wymaganą wysokość (H2), następnie zablokować je 8 wkrętami samogwintującymi (V2) (Rys. 1a). - Zamocować kratownicę (C) do sufitu używając czterech kołków rozporowych o średnicy 8 i odpowiednich wkrętów (V1) (Rys. 1b).

Krok 2

- Założyć przedłużenie na komin i zamocować je wzajemnie taśmą maskującą (Rys. 2). - Zamocować zespół przedłużenia komina (D+E) do kratownicy (C) 4 wkrętami metrycznymi M4 (V3) wstawionymi do istniejących otworów, nie dokręcając ich całkowicie (Rys. 2). - Dla wersji odsysającej: określić optymalną wysokość dla sztywnej lub elastycznej rury wylotowej (F) i podłączyć ją do złącza silnika.

Krok 3

• Podnieść okap, zawieszając go na 4 wkrętach metrycznych M5 (V4) wkręconych wstępnie do kratownicy (C) (środkowe otwory o średnicy 11 na podłużnym wycięciu w obudowie wewnętrznej i przesunąć je na boki) (Rys. 3a). - Dokręcić całkowicie 4 wkręty M5 (V4) (Rys. 3b). - Zdjąć taśmę maskującą (Rys. 3c), odkręcić cztery wkręty metryczne M4 (V3) wkręcone poprzednio do kratownicy (Rys. 3d) i przyciągnąć zespół przedłużenia komina do dołu (Rys. 3e). - Podłączyć rurę do złącza otworu wylotowego w suficie (Rys. 3f) - Wykonać połączenia elektryczne, tylko po odłączeniu zasilania elektrycznego.
• Zamocować przedłużenie do kratownicy (C) wykorzystując 4 wkręty metryczne (V3), nie dokręcając ich całkowicie (Rys. 3g).
• Zamocować całkowicie przedłużenie do kątownicy (C) dokręcając 4 wkręty metryczne M4 (V3). - Zablokować komin 2 wkrętami samogwintującymi (V5) (Rys. 3i). - Elementy podtrzymujące przedłużenie (A) stosować tylko, jeżeli górna kątownica nie jest używana, lub w przypadku sufitu podwieszanego.
• wykonać montaż szyb na okapie (Rys. O5).

Uwaga

Uwaga

Uwaga

Uwaga

Nota

Dekret ustawodawczy z dnia 30.06.2003 r. nr 196 - art. 7
