INSTRUKCJA OBSŁUGI TQ507DF3 SIEMENS

• Spis treści Bezpieczeństwo p. 112
• Wskazówki ogólne p. 112
• Użytkowanie zgodne z przeznaczeniem p. 112
• Ograniczenie grupy użytkowników p. 112
• Zasady bezpieczeństwa p. 113
• Ochrona środowiska i oszczędność p. 117
• Usuwanie opakowania p. 117
• Oszczędzanie energii p. 117
• Ustawianie i podłączanie p. 117
• Zakres dostawy p. 117
• Ustawianie i podłączanie urządzenia p. 117
• Poznawanie urządzenia p. 118
• Urządzenie p. 118
• Elementy obsługi p. 118
• Wyświetlacz p. 118
• Przegląd napojów p. 119
• Akcesoria p. 120
• Przed pierwszym użyciem p. 120
• Pierwsze uruchomienie urządzenia. 120 Napełnić zbiornik na wodę p. 120
• Napełnić pojemnik na kawę ziarnistą p. 121
• Ustawianie języka p. 121
• Ustawić twardość wody p. 121
• Wskazówki ogólne p. 122
• Podstawowy sposób obsługi p. 122
• Włączanie i wyłączanie urządzenia. 122 Przyrządzanie napojów p. 122
• Zaparzanie napoju kawowego ze świeżej kawy ziarnistej p. 123
• Zaparzanie napoju kawowego z kawy mielonej p. 123
• Przyrządzanie napojów z mlekiem p. 124

Zależnie od wyposażenia urządzenia

• Używanie pojemnika na mleko p. 124
• Zaparzanie napoju kawowego z mlekiem p. 125
• Przyrządzanie napojów specjalnych p. 125
• Pobieranie pianki mlecznej p. 125
• Pobieranie gorącej wody p. 126
• Ustawienia napoju p. 126
• Filtr wody p. 127
• Zabezpieczenie przed dziećmi p. 128
• Aktywacja zabezpieczenia przed dziećmi p. 128
• Dezaktywacja zabezpieczenia przed dziećmi p. 128
• Podgrzewacz filiżanek1 p. 128
• Ustawienia podstawowe p. 129
• Przegląd ustawień podstawowych p. 129
• Zmiana ustawień podstawowych p. 130
• Czyszczenie i pielęgnacja p. 130
• Możliwość mycia w zmywarkach do naczyń p. 130
• Środki czyszczące p. 131
• Czyszczenie urządzenia p. 131

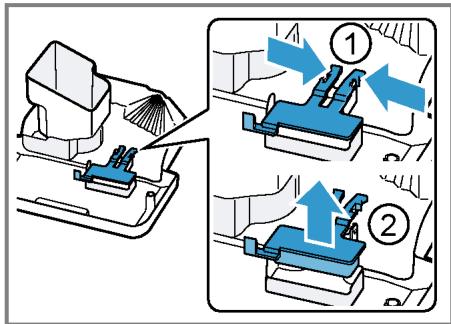

• Czyszczenie pojemnika na skropliny i pojemnika na fusy p. 132
• Czyszczenie komory na kawę mieloną p. 132
• Czyszczenie spieniacza mleka p. 133
• Czyszczenie pojemnika na mleko p. 133
• Czyszczenie zaparzacza p. 134
• Programy serwisowe p. 134
• Usuwanie usterek p. 138
• Wskazówki na wyświetlaczu p. 138
• Zakłócenia działania p. 140
• Problem z rezultatem p. 142

• Transport, przechowywanie i utylizacja p. 144
• Aktywacja zabezpieczenia przed mrozem p. 144
• Utylizacja zużytego urządzenia p. 144
• Serwis p. 145
• Numer produktu (E-Nr) i numer fabryczny (FD) p. 145
• Warunki gwarancji p. 145
• Dane techniczne p. 146

pl Bezpieczeństwo Bezpieczeństwo Warunkiem bezpiecznego użytkowania urządzenia jest przestrzeganie informacji z zakresu bezpieczeństwa. Wskazówki ogólne W tym miejscu znajdują się ogólne informacje dotyczące tej instrukcji. ¡ Należy dokładnie przeczytać niniejszą instrukcję. Jest to konieczny warunek bezpiecznego i wydajnego użytkowania urządzenia. ¡ Ta instrukcja jest przeznaczona dla użytkownika urządzenia. ¡ Stosować się do zasad bezpieczeństwa i ostrzeżeń. ¡ Instrukcję należy zachować i starannie przechowywać jako źródło informacji, a także z myślą o innych użytkownikach. ¡ Po rozpakowaniu należy sprawdzić stan urządzenia. Jeżeli w trakcie transportu urządzenie zostało uszkodzone, nie wolno go podłączać. Użytkowanie zgodne z przeznaczeniem Przestrzeganie instrukcji zgodnego z przeznaczeniem użytkowania jest warunkiem bezpiecznego i prawidłowego korzystania z urządzenia. Urządzenia należy używać wyłącznie: ¡ w sposób zgodny z niniejszą instrukcją użytkowania. ¡ do przygotowywania gorących napojów. ¡ w prywatnym gospodarstwie domowym i zamkniętych pomieszczeniach domowych. ¡ do maksymalnej wysokości 2000 m nad poziomem morza. Urządzenie należy odłączać od źródła zasilania prądem, gdy: ¡ jest czyszczone. Ograniczenie grupy użytkowników Należy wykluczyć ryzyka dla dzieci i osób szczególnie zagrożonych.

pl Bezpieczeństwo ▶ Urządzenie musi być podłączone do sieci elektrycznej prądu przemiennego przez prawidłowo zainstalowane gniazdo z elementem uziemiającym. ▶ Układ przewodów ochronnych domowej instalacji elektrycznej musi być wykonany zgodnie z przepisami. ¡ Uszkodzone urządzenie lub uszkodzony przewód przyłączeniowy stanowią zagrożenie. ▶ Nigdy nie włączać uszkodzonego urządzenia. ▶ Nigdy nie używać urządzenia, jeżeli jego powierzchnia jest pęknięta lub złamana. ▶ Nigdy nie ciągnąć za przewód przyłączeniowy, aby odłączyć urządzenie od sieci. Zawsze ciągnąć za wtyczkę przewodu przyłączeniowego. ▶ W przypadku uszkodzenia urządzenia lub przewodu przyłączeniowego należy natychmiast wyciągnąć wtyczkę przewodu przyłączeniowego lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej. ▶ Wezwać serwis. → Strona 145 ▶ Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel. ¡ Nieprawidłowo przeprowadzane naprawy stanowią poważne zagrożenie. ▶ Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel. ▶ Do naprawy urządzenia należy używać wyłącznie oryginalnych części zamiennych. ▶ W przypadku uszkodzenia przewodu sieciowego tego urządzenia należy zlecić jego wymianę wymieniony przez producenta, jego serwis lub przez odpowiednio wykwalifikowaną osobę, co jest koniecznym warunkiem wykluczenia zagrożeń. ¡ Dostająca się do wnętrza wilgoć może spowodować porażenie prądem. ▶ Nigdy nie zanurzać urządzenia lub przewodu sieciowego w wodzie. ▶ Na złącze wtykowe urządzenia nie mogą się dostawać ciecze.

pl Poznawanie urządzenia ▶ Po każdym podłączeniu odczekać ok. 5 sekund.

1. Zdjąć folie ochronne.

2. Ustawić urządzenie na równej, dosta-

tecznie wytrzymałej i wodoodpornej powierzchni.

3. Połączyć urządzenie wtyczką sieciową z przepisowo zainstalowanym

gniazdem sieciowym z zestykiem uziemiającym. Poznawanie urządzenia Zapoznać się z częściami urządzenia. W tym miejscu można znaleźć przegląd części urządzenia. Wskazówka W zależności od typu urządzenia możliwe są niewielkie odchylenia koloru i cech budowy.

Zbiornik na wodę Pokrywa zbiornika na wodę Podgrzewacz filiżanek1 Pokrywa aromatyzująca Pojemnik na kawę ziarnistą Komora na kawę mieloną Wyświetlacz System wylotowy Drzwiczki komory zaparzacza Tabliczka znamionowa Pojemnik na skropliny Pojemnik na mleko Zależnie od wyposażenia urządzenia Elementy obsługi W tym miejscu można znaleźć przegląd symboli urządzenia. Naciskać symbole, aby dokonać wyboru, rozpocząć pobieranie napoju albo dokonać ustawienia. Objaśnienie Włączanie / wyłączanie urządzenia Otwieranie / zamykanie menu Wskazówka Przyciski menu są widoczne tylko przy otwartym menu. Nawigacja w menu do góry Nawigacja w menu do dołu Potwierdzanie / zapisywanie opcji w menu Powrót w menu Pobieranie dwóch filiżanek jednocześnie Wybieranie mocy kawy Dopasowywanie ilości napoju Uruchamianie / zatrzymywanie Wyświetlacz Panel obsługi

Podświetlenie filiżanek Osłona System spieniania mleka Zależnie od wyposażenia urządzenia

Wyświetlacz pokazuje wybrane napoje, ustawienia i opcje ustawień oraz komunikaty o stanie urządzenia. Wyświetlacz pokazuje dodatkowe informacje i czynności. Informacje te znikają po upływie krótkiego czasu lub po naciśnięciu przycisku. Czynności znikają po ich wykonaniu.

Przed pierwszym użyciem Napełnić pojemnik na kawę ziarnistą UWAGA! Nieodpowiednia kawa ziarnista może zatkać młynek. ▶ Używać wyłącznie czystej, palonej kawy espresso lub mieszanek przeznaczonych do automatycznych ekspresów ciśnieniowych. ▶ Nie używać lukrowanej kawy ziarnistej. ▶ Nie używać karmelizowanej kawy ziarnistej. ▶ Nie używać kawy ziarnistej z dodatkami zawierającymi cukier. ▶ Nie wsypywać kawy zmielonej ani sproszkowanej.

1. Otworzyć pokrywę.

2. Wsypać kawę ziarnistą.

Przy następnych parzeniach urządzenie ustawi się na kawę ziarnistą.

Rada: Aby zachować optymalną jakość kawy ziarnistej, należy ją przechowywać w chłodnym miejscu i zamkniętym pojemniku. Kawę ziarnistą można przechowywać przez kilka dni w pojemniku na kawę ziarnistą bez utraty aromatu. Ustawić twardość wody Prawidłowe ustawienie twardości wody jest ważne, ponieważ gwarantuje, że urządzenie będzie we właściwym czasie sygnalizować konieczność odkamienienia. Twardość wody można ustalić przy użyciu dołączonych do urządzenia pasków testowych lub na podstawie informacji uzyskanych od miejscowego przedsiębiorstwa wodociągowego.

1. Krótko zanurzyć pasek pomiarowy

zanurzyć w świeżej wodzie z kranu.

2. Odsączyć pasek pomiarowy.

a Po 1 minuta pasek pomiarowy wskazuje twardość wody.

3. Jeżeli w domu jest zainstalowany

zmiękczacz wody, należy wybrać ustawienie "Zmiękczanie wody".

albo , aż wyświetlacz pokaże żądaną twardość wody. Tabela przedstawia przyporządkowanie stopni do różnych poziomów twardości wody: Stopień Ustawianie języka

1. Włączyć urządzenie przyciskiem .

a Wyświetlacz pokazuje ustawiony jako domyślny język.

albo , aż wyświetlacz pokaże żądany język.

Rada: Ustawiony język można w każdej chwili zmienić.

• "Przegląd ustawień podstawowych", Strona 129

Niemiecka Twardość skala twar- całkowita dości wody (mmol/l) w °dH 1-7

Ustawienie fabryczne (może być różne zależnie od typu urządzenia) Nacisnąć . Sprawdzić, czy pojemnik na kawę ziarnistą jest napełniony. Nacisnąć . Następuje płukanie urządzenia. Urządzenie jest gotowe do pracy, gdy na wyświetlaczu świecą symbole wyboru napojów.

Ustawienia podstawowe pl Rady ¡ Podgrzewacz filiżanek można aktywować i dezaktywować w menu ustawień podstawowych.

• "Przegląd ustawień podstawowych", Strona 129 ¡ Aby zapewnić optymalne podgrzewanie filiżanek, należy je ustawiać na podgrzewaczu dnem. Ustawienia podstawowe Użytkownik może dopasować urządzenie do swoich potrzeb i używać funkcji dodatkowych. Przegląd ustawień podstawowych Ustawienie Czyszczenie Podgrz. filiżanek 1 Filtr wody Temperatura kawy Wybór Spieniacz mleka Odkamienianie Czyszczenie calc'nClean Podgrz. filiż. wył. 2 Podgrz. filiż. wł. Nowy filtr Brak filtra normalna wysoka maks. Języki Patrz opcja wyboru na urządzeniu. Aut. wyłączenie Patrz opcja wyboru na urządzeniu.

Opis Uruchamianie programów serwisowych.

• "Programy serwisowe", Strona 134 Włączanie i wyłączanie podgrzewacza filiżanek.
• "Podgrzewacz filiżanek", Strona 128 Ustawianie opcji filtra wody. Ustawienie temperatury napojów kawowych. Wskazówka Ustawienie obowiązuje dla wszystkich sposobów zaparzania. Ustawianie języka menu. Zmiany są od razu widoczne na wyświetlaczu. Ustawienie czasu, po którym urządzenie będzie się automatycznie wyłączać po zaparzeniu ostatniego napoju. Zależnie od wyposażenia urządzenia Ustawienie fabryczne (może być różne zależnie od typu urządzenia)

pl Czyszczenie i pielęgnacja Ustawienie Twardość wody Dźwięki przycisków Ustawienia fabr.

Wybór 1 (miękka) 2 (średnia) 3 (twarda) 4 (bardzo twarda)2 Zmiękczacz wody Dźwięk przycis. wł. 2 Dźwięk przyci. wył. Zresetować całość? Kontynuuj: OK Anuluj: ← Opis Ustawianie urządzenia na lokalną twardość wody.

• "Ustawić twardość wody", Strona 121 Włączanie i wyłączanie dźwięków przycisków. Przywracanie ustawień fabrycznych. Wskazówka Wszystkie indywidualne ustawienia zostają usunięte i przywrócone do wartości fabrycznych. Zależnie od wyposażenia urządzenia Ustawienie fabryczne (może być różne zależnie od typu urządzenia) Zmiana ustawień podstawowych Możliwość mycia w zmywarkach do naczyń

2. Wybrać żądane ustawienie przyci-

W tym miejscu opisane są elementy urządzenia przystosowane do mycia w zmywarkach do naczyń. skiem lub i nacisnąć . a Na wyświetlaczu pojawiają się opcje ustawień, świecą symbole nawigacyjne. Wyświetlacz podkreśla aktualne ustawienie.

3. Wybrać żądaną opcję przyciskiem

lub i nacisnąć . a Ustawienie jest zapisane w pamięci.

4. Powrót do menu przyciskiem .

, aby zamknąć menu. Czyszczenie i pielęgnacja Aby urządzenie długo zachowało sprawność, należy je starannie czyścić i pielęgnować.

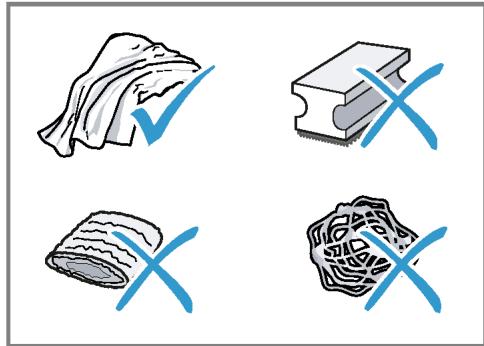

UWAGA! Niektóre elementy są wrażliwe na temperaturę i mycie w zmywarce może je uszkodzić. ▶ Stosować się do instrukcji obsługi zmywarki. ▶ W zmywarce do naczyń należy myć tylko przystosowane do tego celu elementy. ▶ Używać tylko programów, które nie podgrzewają wody do temperatury przewyższającej 60°C. Czyszczenie i pielęgnacja ¡ "Konieczne odkamienianie. Proszę nacisnąć menu na 3 sekundy." ¡ "Konieczne czyszczenie. Proszę nacisnąć menu na 3 sekundy." ¡ "Konieczny calc'nClean. Proszę nacisnąć menu na 3 sekundy."

2. Napełnić na wodę pojemnik świeżą

Wskazówki ¡ Wyświetlacz informuje o postępie programu. ¡ Jeżeli urządzenie nie zostało w odpowiednim czasie odkamienione, wyświetlacz pokazuje "Upłynął termin odkamieniania. Nastąpiła blokada. Naciśnij menu na 3 s". ¡ Jeżeli urządzenie jest zablokowane, jego obsługa będzie możliwa dopiero po wykonaniu programu odkamieniania. ¡ W razie przypadkowego przerwania programu serwisowego konieczne jest jego zresetowanie.

• "Resetowanie programów serwisowych", Strona 135

Rady ¡ Jeżeli w urządzeniu używany jest filtr wody, interwały programów serwisowych ulegają wydłużeniu. ¡ Procesy odkamieniania i czyszczenia można wykonać jednocześnie w programie serwisowym calc´nClean.

• "Program calc‘nClean", Strona 137 ¡ Po zakończeniu programu serwisowego wyczyścić urządzenie miękką, wilgotną ściereczką, aby od razu usunąć pozostałości odkamieniacza i zapobiec korozji.

wodą niegazowaną do wysokości znacznika "max". Nacisnąć . Urządzenie jest płukane przez ok. 2 minuty. Opróżnić i oczyścić pojemnik na skropliny. Włożyć pojemnik na skropliny do urządzenia i zamknąć drzwiczki. Ponownie uruchomić program serwisowy. Czyszczenie spieniacza mleka W razie potrzeby przepłukać spieniacz mleka wodą. Płukanie trwa ok. 1 minuta.

, wybrać "Czyszczenie" i nacisnąć . Nacisnąć , wybrać "Spieniacz mleka" i nacisnąć . Nacisnąć , aby uruchomić program. Wyświetlacz prowadzi użytkownika przez program. Wyjąć i opróżnić pojemnik na mleko. Wyczyścić pojemnik na mleko, rurkę do mleka i rurkę ssącą. Zmontować wszystkie komponenty i włożyć pojemnik na mleko do urządzenia. Podstawić pustą szklankę pod wylot napoju i nacisnąć . Spieniacz mleka czyści się automatycznie. Program jest zakończony, urządzenie jest gotowe do pracy. Resetowanie programów serwisowych

Jeżeli wykonywanie programu serwisowego zostanie przerwane np. wskutek przerwy w zasilaniu prądem, należy wykonać opisane niżej czynności. Rada: Jeżeli spieniacz mleka wymaga szczególnie dokładnego wyczyszczenia, należy go regularnie czyścić ręcznie.

• "Czyszczenie spieniacza mleka", Strona 133

1. Przepłukać pojemnik na wodę.

pl Czyszczenie i pielęgnacja Odkamienianie Program odkamieniania należy wykonywać po wyświetlaniu przez urządzenie odpowiedniej informacji. Program trwa ok. 30 minut. Warunek: Zaparzacz jest wyczyszczony.

• "Czyszczenie zaparzacza", Strona 134

, wybrać "Czyszczenie" i nacisnąć .

, wybrać "Odkamienianie" i nacisnąć .

4. Nacisnąć , aby uruchomić program.

a Wyświetlacz prowadzi użytkownika przez program.

5. Opróżnić i włożyć pojemnik na skropliny.

6. Wyjąć i opróżnić pojemnik na mleko.

7. Wyczyścić pojemnik na mleko, rurkę

do mleka i rurkę ssącą.

8. Zmontować wszystkie komponenty i

włożyć pojemnik na mleko do urządzenia.

9. Jeżeli urządzenie posiada filtr wody,

11. Opróżnić zbiornik na wodę.

12. Napełnić pojemnik 0,5 l ciepłej wody.

13. Dodać do wody tabletkę odkamieniającą Siemens i mieszać do chwili

jej całkowitego rozpuszczenia.

14. Napełnić pojemnik roztworem odkamieniającym do wysokości znacznika calc i nacisnąć .

15. Podstawić pusty pojemnik pod wylot

i nacisnąć . a Program odkamieniania trwa ok. 20 minut.

16. Wypłukać zbiornik na wodę.

18. Jeżeli urządzenie posiada filtr wody,

• "Montaż filtra wody", Strona 127

20. Wlać świeżą wodę do wysokości

a Program odkamieniania trwa ok. 1 minuta i płucze urządzenie.

22. Opróżnić i włożyć pojemnik na skropliny.

23. Wyjąć i opróżnić pojemnik na mleko.

24. Wyczyścić pojemnik na mleko, rurkę

do mleka i rurkę ssącą.

25. Zmontować wszystkie komponenty i

włożyć pojemnik na mleko do urządzenia. a Program jest zakończony, urządzenie jest gotowe do pracy. Czyszczenie Program czyszczenia należy wykonywać po wyświetlaniu przez urządzenie odpowiedniej informacji. Program trwa ok. 9 minut. Warunek: Zaparzacz jest wyczyszczony.

• "Czyszczenie zaparzacza", Strona 134

, wybrać "Czyszczenie" i nacisnąć . Nacisnąć , wybrać "Czyszczenie" i nacisnąć . Nacisnąć , aby uruchomić program. Wyświetlacz prowadzi użytkownika przez program. Opróżnić i włożyć pojemnik na skropliny. Otworzyć komorę na kawę mieloną. Umieścić w komorze na kawę mieloną cztery tabletki czyszczące marki Siemens.

Czyszczenie i pielęgnacja

8. Zamknąć komorę na kawę mieloną i

9. Podstawić pod wylot naczynie o pojemności co najmniej 0,5 l i nacisnąć

a Program czyszczenia trwa ok. 7 minut.

10. Opróżnić i włożyć pojemnik na skropliny.

a Program jest zakończony, urządzenie jest gotowe do pracy. Program calc‘nClean Procesy odkamieniania i czyszczenia można wykonać jednocześnie w programie serwisowym calc´nClean. Program calc‘nClean należy wykonywać po wyświetlaniu przez urządzenie odpowiedniej informacji. Program trwa ok. 43 minuty. Warunek: Zaparzacz jest wyczyszczony.

• "Czyszczenie zaparzacza", Strona 134

, wybrać "Czyszczenie" i nacisnąć .

, wybrać "calc'nClean" i nacisnąć .

4. Nacisnąć , aby uruchomić program.

a Wyświetlacz prowadzi użytkownika przez program.

5. Opróżnić i włożyć pojemnik na skropliny.

6. Wyjąć i opróżnić pojemnik na mleko.

7. Wyczyścić pojemnik na mleko, rurkę

do mleka i rurkę ssącą.

8. Zmontować wszystkie komponenty i

włożyć pojemnik na mleko do urządzenia.

9. Jeżeli urządzenie posiada filtr wody,

11. Opróżnić zbiornik na wodę.

12. Napełnić pojemnik 0,5 l ciepłej wo-

13. Dodać do wody tabletkę odkamie-

niającą Siemens i mieszać do chwili jej całkowitego rozpuszczenia.

14. Napełnić pojemnik roztworem odkamieniającym do wysokości znacznika calc i nacisnąć .

15. Podstawić pusty pojemnik pod wylot

i nacisnąć . a Program odkamieniania trwa ok. 20 minut.

16. Wypłukać zbiornik na wodę.

18. Jeżeli urządzenie posiada filtr wody,

• "Montaż filtra wody", Strona 127

20. Wlać świeżą wodę do wysokości

a Program trwa ok. 1 minuta i płucze urządzenie.

22. Opróżnić i włożyć pojemnik na skropliny.

23. Otworzyć komorę na kawę mieloną.

24. Umieścić w komorze na kawę mieloną cztery tabletki czyszczące marki

25. Zamknąć komorę na kawę mieloną i

26. Podstawić pod wylot naczynie o pojemności co najmniej 0,5 l i nacisnąć

a Program czyszczenia trwa ok. 7 minut.

27. Opróżnić i włożyć pojemnik na skropliny.

28. Wyjąć i opróżnić pojemnik na mleko.

29. Wyczyścić pojemnik na mleko, rurkę

do mleka i rurkę ssącą.

30. Zmontować wszystkie komponenty i

włożyć pojemnik na mleko do urządzenia. a Program jest zakończony, urządzenie jest gotowe do pracy.

Usuwanie usterek Błędy Przyczyna Usuwanie błędów Na wyświetlaczu widać sym- W filtrze wody znajduje się po- 1. Zanurzyć filtr wody z otworem skierobol "Proszę napełnić pojemnik wietrze. wanym do góry w wodzie i zaczekać, na wodę", mimo że zbiornik na aż przestaną się z niego wydobywać wodę jest pełny. pęcherzyki powietrza.

2. Ponownie założyć filtr.

• "Montaż filtra wody", Strona 127 Stary filtr wody. ▶ Założyć nowy filtr wody. Osady kamienia znajdujące się w zbiorniku na wodę spowodowały zatkanie układu.

1. Dokładnie wyczyścić zbiornik na wo-

2. Rozpocząć program odkamieniania.

• "Odkamienianie", Strona 136 Na wyświetlaczu pojawia się Ziarna są zbyt oleiste i nie spa- ▶ Lekko postukać w pojemnik na kawę wskaźnik "Napełnij kawą po- dają do młynka. ziarnistą. jemnik na kawę ziarnistą", mi▶ Zmienić gatunek kawy. mo że pojemnik na kawę ziarNie używać oleistych ziaren kawy. nistą jest pełny. ▶ Wytrzeć pusty pojemnik na kawę ziarMimo pełnego pojemnika na nistą wilgotną ściereczką. kawę ziarnistą młynek nie miele kawy. ▶ Wyczyścić zaparzacz. Na wyświetlaczu pojawia się Zaparzacz jest brudny. wskaźnik "Wyczyść i ponow→ "Czyszczenie zaparzacza", nie włóż zaparzacz, zamknij Strona 134 drzwiczki.". Utrudniony ruch mechanizmu ▶ Wyczyścić zaparzacz. zaparzacza.
• "Czyszczenie zaparzacza", Strona 134 Na wyświetlaczu pojawia się wskaźnik "Napięcie (V) za wysokie lub za niskie". Na wyświetlaczu pojawia się wskaźnik "Włącz ponownie urządzenie.". Za dużo zmielonej kawy w zaparzaczu. ▶ Używać maksymalnie 2 płaskich mia- Nieprawidłowe napięcie domowej instalacji elektrycznej. ▶ Używać urządzenia tylko przy 220 - rek kawy mielonej.
• "Czyszczenie zaparzacza", Strona 134 240 V. Zaparzacz jest mocno zabru- ▶ Ponownie uruchomić urządzenie. dzony lub nie można wyjąć za▶ Wyczyścić zaparzacz. parzacza.
• "Czyszczenie zaparzacza", Strona 134 Usterka urządzenia.

1. Odłączyć wtyczkę od gniazda siecio-

wego i odczekać 10 sekund.

2. Ponownie podłączyć wtyczkę do

pl Usuwanie usterek Błędy Przyczyna Wyświetlacz pokazuje bardzo Woda zawiera zbyt dużo węczęsto "calc'nClean". glanu wapna. Usuwanie błędów

1. Założyć nowy filtr wody.

• "Montaż filtra wody", Strona 127

2. Odpowiednio ustawić twardość wody.

• "Ustawić twardość wody", Strona 121 Użyto nieprawidłowego odka- ▶ Do odkamieniania stosować wyłączmieniacza lub za małej ilości nie odpowiednie tabletki. odkamieniacza. Program serwisowy nie został ▶ Zresetować program serwisowy. wykonany do końca.
• "Resetowanie programów serwisowych", Strona 135 Zakłócenia działania Błędy Urządzenie przestało reagować. Przyczyna Usterka urządzenia. Usuwanie błędów

1. Odłączyć wtyczkę od gniazda sieciowego i odczekać 10 sekund.

2. Ponownie podłączyć wtyczkę do

gniazda sieciowego. Urządzenie wydaje tylko wodę, nie wydaje kawy. Urządzenie nie rozpoznaje pu- ▶ Wsypać do pojemnika kawę ziarnistą. stego pojemnika na kawę ziarnistą. ▶ Wyczyścić zaparzacz. Zatkana komora na kawę w zaparzaczu.

• "Czyszczenie zaparzacza", Strona 134 Ziarna są zbyt oleiste i nie spa- ▶ Lekko postukać w pojemnik na kawę dają do młynka. ziarnistą. ▶ Zmienić gatunek kawy. Nie używać oleistych ziaren kawy. ▶ Wytrzeć pusty pojemnik na kawę ziar- nistą wilgotną ściereczką. Zaparzacz jest nieprawidłowo ▶ Przesunąć zaparzacz całkiem do tyłu. włożony. ▶ Nie myć spieniacza mleka w zmywarUrządzenie nie wytwarza pian- Zanieczyszczony spieniacz ki mlecznej. mleka. ce.
• "Czyszczenie spieniacza mleka", Strona 133 Rurka do mleka nie zanurza się w mleku. ▶ Użyć więcej mleka. ▶ Sprawdzić, czy rurka do mleka zanu- rza się w mleku.

Usuwanie usterek Błędy Przyczyna Urządzenie nie wytwarza pian- Urządzenie jest silnie zakaki mlecznej. mienione. Usuwanie błędów ▶ Odkamienić urządzenie.

• "Odkamienianie", Strona 136 Spieniacz mleka nie zasysa mleka. ▶ Prawidłowo złożyć spieniacz mleka. Spieniacz mleka nie jest prawidłowo złożony.

• "Czyszczenie spieniacza mleka", Strona 133 Błędna kolejność połączenia ▶ Najpierw włożyć do wylotu spieniacz pojemnika na mleko i spieniamleka, a następnie pojemnik na mlecza mleka. ko. Rurka do mleka nie zanurza się w mleku. ▶ Użyć więcej mleka. ▶ Sprawdzić, czy rurka do mleka zanu- rza się w mleku. Pianka mleczna jest za zimna. Mleko jest za zimne. ▶ Użyć letniego mleka. Urządzenie nie wydaje gorącej Zanieczyszczony spieniacz wody. mleka. ▶ Nie myć spieniacza mleka w zmywar- Nie można zamontować lub wymontować spieniacza mleka. ▶ Najpierw włożyć spieniacz mleka, a Błędna kolejność montażu. ce.
• "Czyszczenie spieniacza mleka", Strona 133 następnie pojemnik na mleko. Przy demontażu najpierw wyjąć pojemnik na mleko, a następnie spieniacz mleka. Urządzenie nie wydaje napoju. W filtrze wody znajduje się po- 1. Zanurzyć filtr wody z otworem skierowietrze. wanym do góry w wodzie i zaczekać, aż przestaną się z niego wydobywać pęcherzyki powietrza.

2. Ponownie założyć filtr.

• "Montaż filtra wody", Strona 127 ▶ Prosto i mocno wcisnąć filtr wody do gniazda pojemnika. Resztki odkamieniacza zatykają zbiornik na wodę.

1. Wyjąć zbiornik na wodę.

2. Dokładnie wyczyścić zbiornik na wo-

dę. Krople wody na wewnętrznym Pojemnik na skropliny został dnie urządzenia. wyjęty za wcześnie. ▶ Pojemnik na skropliny wyjmować do- Nie można wyjąć zaparzacza. ▶ Ponownie wyłączyć urządzenie. Zaparzacz nie znajduje się w pozycji umożliwiającej jego wyjęcie. piero kilka sekund po pobraniu ostatniego napoju.

pl Usuwanie usterek Błędy Przyczyna Urządzenie nie daje się obsłu- Aktywny jest tryb demonstragiwać. cyjny urządzenia. Zmieniają się wskaźniki na wyświetlaczu. Nie działa młynek. Zbyt gorące urządzenie. Usuwanie błędów

1. Wyjąć zbiornik na wodę i napełnić go

2. Ponownie włożyć zbiornik na wodę.

1. Odłączyć urządzenie od sieci elek-

2. Zaczekać 1 godzina, aż urządzenie

ostygnie. Problem z rezultatem Błędy Przyczyna Usuwanie błędów Duże różnice jakości kawy lub Urządzenie jest zakamienione. ▶ Odkamienić urządzenie. pianki mlecznej.

• "Odkamienianie", Strona 136 Różnice jakości pianki mlecznej. Jakość pianki mlecznej zależy ▶ Jakość można zoptymalizować przez od rodzaju użytego mleka lub dobranie odpowiedniego rodzaju mlenapoju roślinnego. ka lub napoju roślinnego. Kawa nie jest wydawana lub wycieka kroplami. Został ustawiony zbyt drobny stopień zmielenia. ▶ Ustawić grubszy stopień zmielenia. Urządzenie jest silnie zakamienione. ▶ Odkamienić urządzenie. Nie zostaje osiągnięta ustawiona ilość napoju.

• "Ustawianie stopnia zmielenia", Strona 127
• "Odkamienianie", Strona 136 W filtrze wody znajduje się po- 1. Zanurzyć filtr wody z otworem skierowietrze. wanym do góry w wodzie i zaczekać, aż przestaną się z niego wydobywać pęcherzyki powietrza.

2. Ponownie założyć filtr.

• "Montaż filtra wody", Strona 127 Urządzenie jest brudne. ▶ Wyczyścić zaparzacz.

• "Czyszczenie zaparzacza", Strona 134 ▶ Odkamienić i wyczyścić urządzenie.

• "Program calc‘nClean", Strona 137 Ustawiono za dużą moc kawy. ▶ Zmniejszyć moc kawy np. na "normalna".
• "Dostosowywanie mocy kawy", Strona 126 Kawa nie ma kremowej pianki. Nie został użyty optymalny ga- ▶ Używać kawy o większej zawartości tunek kawy. ziaren robusty. ▶ Użyć ciemniej palonej kawy.

Usuwanie usterek Błędy Przyczyna Usuwanie błędów ▶ Użyć świeżej kawy ziarnistej. Kawa nie ma kremowej pianki. Kawa ziarnista nie jest już świeżo wypalona. Stopień zmielenia nie jest do- ▶ Ustawić drobniejszy stopień zmielestosowany do kawy ziarnistej. nia.

• "Ustawianie stopnia zmielenia", Strona 127 Kawa jest za kwaśna. Został ustawiony zbyt gruby stopień zmielenia. ▶ Ustawić drobniejszy stopień zmiele- nia.
• "Ustawianie stopnia zmielenia", Strona 127 Nie został użyty optymalny ga- ▶ Używać kawy o większej zawartości tunek kawy. ziaren robusty. ▶ Użyć ciemniej palonej kawy. Kawa jest za gorzka. Kawa ma przypalony smak. Został ustawiony zbyt drobny stopień zmielenia. ▶ Ustawić grubszy stopień zmielenia.

• "Ustawianie stopnia zmielenia", Strona 127 Nie został użyty optymalny ga- ▶ Zmienić gatunek kawy. tunek kawy. Został ustawiony zbyt drobny ▶ Ustawić grubszy stopień zmielenia. stopień zmielenia.
• "Ustawianie stopnia zmielenia", Strona 127 Nie został użyty optymalny ga- ▶ Zmienić gatunek kawy. tunek kawy. Została ustawiona za wysoka ▶ Ustawić niższą temperaturę kawy. temperatura kawy.
• "Przegląd ustawień podstawowych", Strona 129 Fusy nie mają zwartej konsystencji i są zbyt mokre. Nie jest ustawiony optymalny stopień zmielenia. ▶ Ustawić grubszy lub drobniejszy sto- Za mało zmielonej kawy. ▶ Użyć 2 płaskich miarek kawy mielo- Ziarna są zbyt oleiste. ▶ Użyć innego rodzaju kawy. pień zmielenia.
• "Ustawianie stopnia zmielenia", Strona 127 nej.

pl Transport, przechowywanie i utylizacja Transport, przechowywanie i utylizacja W tym miejscu został opisany sposób przygotowywania urządzenia do transportu i przechowywania. Można tu również znaleźć informacje o sposobie utylizacji zużytych urządzeń. Aktywacja zabezpieczenia przed mrozem Podczas transportu i przechowywania urządzenie należy chronić przed mrozem UWAGA! Podczas transportu i przechowywania może dojść do uszkodzenia urządzenia przez resztki cieczy znajdujące się w urządzeniu. ▶ Przed transportem lub rozpoczęciem przechowywania urządzenia opróżnić układ wody. Warunki ¡ Urządzenie jest gotowe do pracy. ¡ Pojemnik na wodę jest napełniony.

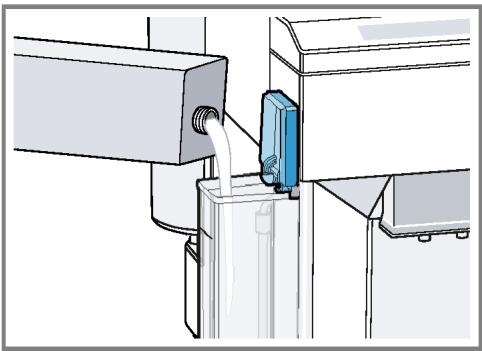

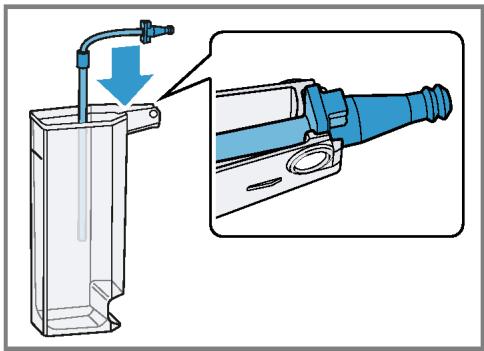

1. Wyjąć pojemnik na mleko.

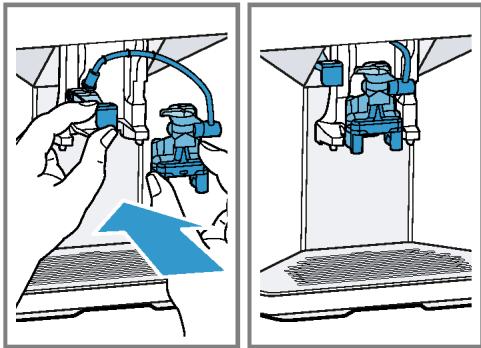

2. Wyczyścić zaparzacz.

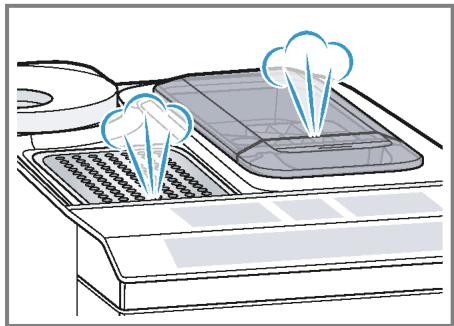

• "Czyszczenie zaparzacza", Strona 134 Podstawić pod wylot duże naczynie. Nacisnąć odpowiednią ilość razy, aż wyświetlacz pokaże "Spienione mle.". Nacisnąć odpowiednią ilość razy, aż wyświetlacz pokaże 240 ml. Nacisnąć . Zaczekać, aż z urządzenia zacznie uchodzić para. Wyjąć pojemnik na wodę. Urządzenie opróżnia się automatycznie.

9. Jeżeli pojawi się komunikat "Proszę

napełnić pojemnik na wodę", zignorować go.

10. Opróżnić i wyczyścić zbiornik na wodę i pojemnik na skropliny.

11. Włożyć zbiornik na wodę i pojemnik

12. Wyłączyć urządzenie i odłączyć je

od sieci elektrycznej. Utylizacja zużytego urządzenia Przyjazna dla środowiska utylizacja urządzenia pozwala odzyskać wartościowe surowce.

1. Odłączyć wtyczkę przewodu siecio-

wego od gniazda sieciowego.

2. Przeciąć przewód sieciowy.

3. Przekazać urządzenie do utylizacji

zgodnej z wymogami ochrony środowiska.

Serwis To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/09/UE oraz polską Ustawą z dnia 29 lipca 2005r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Serwis Jeśli użytkownik ma pytania, nie potrafi samodzielnie usunąć zakłócenia albo urządzenie wymaga naprawy, powinien się zwrócić do naszego serwisu. Wiele problemów można rozwiązać na podstawie dostępnych na naszej stronie internetowej informacji dotyczących usuwania usterek. Jeżeli jest to niemożliwe, należy się zwrócić się do naszego serwisu. Zawsze znajdziemy odpowiednie rozwiązanie. Zapewnimy naprawę urządzenia z użyciem oryginalnych części zamiennych przez wyszkolonych techników serwisowych zarówno w okresie gwarancyjnym, jak i po jego upływie. Istotne funkcyjnie oryginalne części zamienne zgodne z odpowiednim zarządzeniem w sprawie ekoprojektu dostępne są w naszym serwisie przez okres co najmniej 7 lat od daty wprowadzenia urządzenia na rynek na terenie Europejskiego Obszaru Gospodarczego. Wskazówka W ramach warunków gwarancji producenckiej usługi serwisu są nieodpłatne. Dokładne informacje na temat okresu i warunków gwarancji można uzyskać od naszego serwisu, od sprzedawcy urządzenia lub na naszej stronie internetowej. Kontaktując się z serwisem należy podać numer produktu (E-Nr) i numer fabryczny (FD) urządzenia. Dane kontaktowe serwisu można znaleźć tutaj lub w dołączonym wykazie punktów serwisowych na końcu tej instrukcji albo na naszej stronie internetowej. Numer produktu (E-Nr) i numer fabryczny (FD) Numer produktu (E-Nr) i numer fabryczny (FD) znajdują się na tabliczce znamionowej urządzenia. Dane urządzenia i numer telefonu serwisu można zanotować oddzielnie, aby zapewnić sobie do nich szybki dostęp. Warunki gwarancji Posiadane urządzenie jest objęte gwarancją na podanych niżej warunkach. Dla urządzenia obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymacie Państwo w każdej chwili w punkcie handlo145 pl Dane techniczne wym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyinych konieczne jest przedłożenie dowodu kupna urządzenia. Warunki gwarancji regulowane są odpowiednimi przepisami Kodeksu cywilnego oraz Rozporządzeniem Rady Ministrów z dnia 30.05.1995 roku „W sprawie szczególnych warunków zawierania i wykonywania umów rzeczy ruchomych z udziałem konsumentów”. Dane techniczne W tym miejscu można znaleźć liczby i fakty dotyczące posiadanego urządzenia. Napięcie Częstotliwość Moc przyłącza Maksymalne ciśnienie pompy, statyczne Maksymalna pojemność zbiornika na wodę (bez filtra) Maksymalna pojemność pojemnika na kawę ziarnistą Długość przewodu sieciowego Wysokość urządzenia Szerokość urządzenia Głębokość urządzenia Ciężar pustego urządzenia Rodzaj młynka
