S3448 - Ogrzewanie QLIMA - Bezpłatna instrukcja obsługi

Typ produktu	Klimatyzator ścienny odwracalny (ogrzewanie i klimatyzacja)
Model	S3448
Marka	QLIMA
Wydajność chłodzenia	5300 W (1817 - 6125 W)
Wydajność grzania	4200 W (1377 - 6741 W)
Klasa energetyczna chłodzenia	A++
Klasa energetyczna grzania	A+
Zasilanie elektryczne	220-240 V ~ 50 Hz, jednofazowe
Wymiary jednostki wewnętrznej (S x W x G)	940 x 275 x 205 mm
Wymiary jednostki zewnętrznej (S x W x G)	800 x 554 x 333 mm
Masa netto jednostki wewnętrznej	9,0 kg
Masa netto jednostki zewnętrznej	37,8 kg
Czynnik chłodniczy	R410A, ładunek 1480 g (GWP = 2088)
Poziom hałasu wewnętrzny (maks.)	55 dB(A)
Poziom hałasu zewnętrzny (maks.)	63 dB(A)
Tryby pracy	Auto, Cool (klimatyzacja), Heat (ogrzewanie), Dry (osuszanie), Fan (wentylacja)
Pilot zdalnego sterowania	Tak, z wyświetlaczem LCD, blokadą i podświetleniem
Timer	Programowalny włącz/wyłącz od 0,5 do 24 h
Filtry powietrza	Filtr ekranowy (zmywalny), filtr z węglem aktywnym, filtr 3M HAF (zalecana wymiana 2 razy w sezonie)
Funkcje specjalne	Sleep, Turbo, Swing, Active Clean (samooczyszczanie), Home Freezing Prevention (FP)
Roczne zużycie energii	Chłodzenie 285 kWh, ogrzewanie 1400 kWh
Gwarancja	2 lata części i robocizna, 4 lata kompresor
Prąd nominalny	Chłodzenie 7,3 A, ogrzewanie 6,9 A
Przepływ powietrza	610 / 460 / 360 m³/h (wysoki / średni / niski)

Często zadawane pytania - S3448 QLIMA

Jak zainstalować klimatyzator S3448?

Instalacja musi być wykonana przez uprawnionego profesjonalistę. Podłącz do gniazdka z uziemieniem (220-240 V). Postępuj zgodnie z instrukcjami bezpieczeństwa w podręczniku. Klimatyzator zawiera czynnik chłodniczy R410A, nie wiercić.

Jak używać pilota?

Skieruj pilota w stronę odbiornika z odległości mniejszej niż 6-7 m. Wybierz tryb przyciskiem MODE (Auto, Cool, Heat, Dry, Fan). Ustaw temperaturę za pomocą +/- (17-30°C). Użyj FAN SPEED do prędkości wentylacji. W przypadku timera naciśnij TIMER ON/OFF.

Jak czyścić filtry?

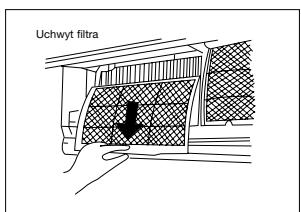

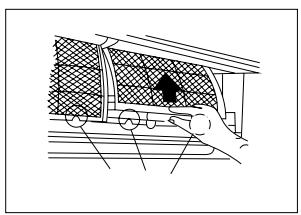

Czyść filtr powietrza co dwa tygodnie. Podnieś przedni panel, wyjmij filtr, umyj wodą lub odkurzaczem. Wysusz całkowicie przed ponownym założeniem. Filtrów z węglem aktywnym i 3M HAF nie czyści się; wymieniaj je 2 razy w sezonie.

Co zrobić, jeśli urządzenie nie chłodzi/nie grzeje wystarczająco?

Sprawdź, czy temperatura jest prawidłowo ustawiona, czy filtr nie jest zatkany, czy drzwi i okna są zamknięte oraz czy wloty/wyloty powietrza nie są zablokowane. Jeśli problem będzie się powtarzał, skontaktuj się ze swoim dystrybutorem.

Urządzenie wydaje nietypowy dźwięk, czy to normalne?

Lekki świst lub zgrzyt jest normalny spowodowany czynnikiem chłodniczym lub rozszerzaniem się elementów. Odgłos trzaskania podczas ruchu lameli jest normalny. Jeśli hałas jest głośny lub nietypowy, wyłącz i skontaktuj się z profesjonalistą.

Jak zaprogramować timer?

Naciśnij TIMER ON, aby ustawić godzinę włączenia, TIMER OFF, aby ustawić godzinę wyłączenia. Każde naciśnięcie zwiększa o 30 minut do 10h, a następnie o 1h. Aby anulować, przytrzymaj do 0.0.

Co oznacza kod EC na wyświetlaczu?

Alarm EC oznacza wykrycie wycieku czynnika chłodniczego. Natychmiast wyłącz urządzenie, nie uruchamiaj go ponownie i skontaktuj się z dostawcą.

Jaka jest gwarancja?

2 lata na części i 4 lata na sprężarkę od daty zakupu. Gwarancja wymaga dowodu zakupu. Nie obejmuje uszkodzeń spowodowanych nieprawidłową instalacją lub niedbałym użytkowaniem.

Czy mogę używać klimatyzatora zimą?

Tak, w trybie ogrzewania (HEAT). Zakres temperatur zewnętrznych dla ogrzewania wynosi od -15°C do 30°C. Poniżej tego zakresu wydajność może się zmniejszyć. Funkcja automatycznego odszraniania chroni jednostkę zewnętrzną.

Jak włączyć tryb oszczędzania energii (Sleep)?

Naciśnij przycisk SLEEP na pilocie. Ten tryb zwiększa lub zmniejsza temperaturę o 1°C na godzinę przez 2h, a następnie utrzymuje ±2°C przez 5h przed zatrzymaniem. Można go używać w trybach Cool, Heat i Auto.

INSTRUKCJA OBSŁUGI S3448 QLIMA

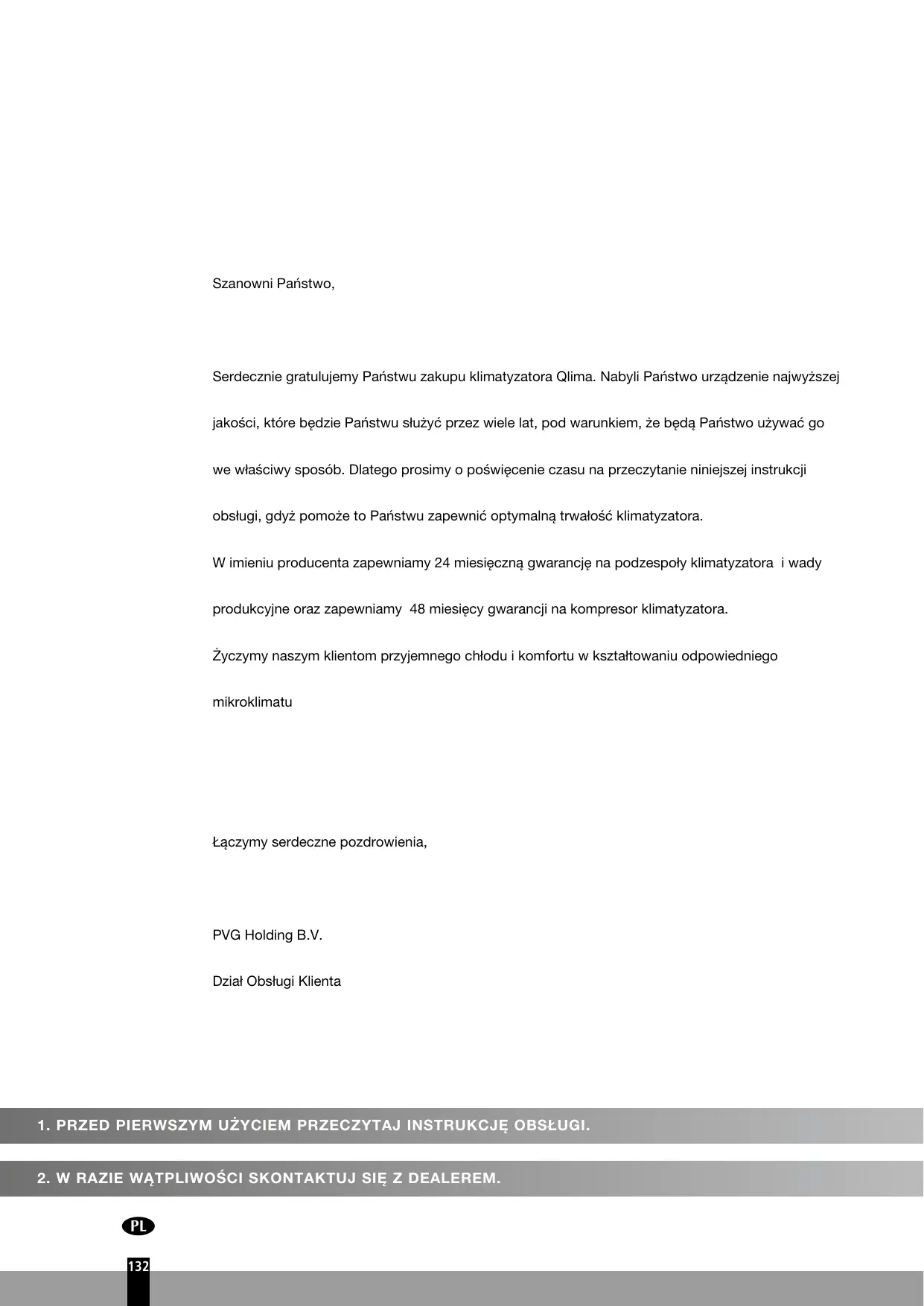

Serdecznie gratulujemy Państwu zakupu klimatyzatora Qlima. Nabyli Państwo urządzenia najwyższej

jakości, które będzie Państwu służyć przez wiele lat, pod warunkiem, że będą Państwo używać go

we właściwy sposób. Dlatego prosimy o poświęcenie czasu na przeczytanie niniejszej instrukcji

obsługi, gdyż pomoże to Państwu zapewnić optymalną trwałość klimatyzatora.

W imieniu producenta zapewniamy 24 miesięczną gwarancję na podzespoły klimatyzatora i wady

produkcyjne oraz zapewniamy 48 miesięcy gwarancji na kompresor klimatyzatora.

Życzymy naszym klientom przyjemnego chłodu i komfortu w kształtowaniu odpowiedniego

mikroklimatu

Łączymy serdeczne pozdrowienia,

PVG Holding B.V.

Dział Obsługi Klienta

1. PRZED PIERWSZYM UŻYCIEM PRZECZYTAJ INSTRUKCJĘ OBSŁUGI.
2. W RAZIE WĄTPLIWOŚCI SKONTAKTUJ SIĘ Z DEALEREM.

SPIS TREŚCI

A. PRZEPISY BEZPIECZEŃSTWA B. ISTOTNE CZĘŚCI C. ZAKRES TEMPERATURY PRACY D. OBSŁUGA PRZY POMOCY PILOTA ZDALNEGO STEROWANIA E. OPTYMALNE DZIAŁANIE F. REGULACJA KIERUNKU WYDMUCHU POWIETRZA G. ZASADY DZIAŁANIA KLIMATYZATORA H. CZYSZCZENIE I KONSERWACJA I. WSKAZÓWKI DOTYCZĄCE DZIAŁANIA J. USUWANIE ZAKŁÓCEŃ K. WARUNKI GWARANCJI L. DANE TECHNICZNE

PRZECZYTAJ INSTRUKCJĘ OBSŁUGI

W niniejszej instrukcji znajdą Państwo szereg wskazówek i porad dotyczących instalacji oraz konserwacji urządzenia. Natomiast w rozdziale J 'Usuwanie zakłóceń' podane są sposoby usunięcia ewentualnych zakłóceń. Dlatego, aby uniknąć zbytecznych kosztów naprawy, prosimy najpierw zapoznać się z treścią rozdziału J "Usuwanie zakłóceń".

A. PRZEPISY BEZPIECZEŃSTWA

Niniejsze urządzenie można zainstalować tylko wtedy, gdy spełnia lokalne/krajowe przepisy, rozporządzenia i normy. Produkt ten przeznaczony jest do użytku jako klimatyzator w domach mieszkalnych i nadaje się do użycia tylko w suchych miejscach, w normalnych warunkach domowych, wewnątrz pokoju dziennego, kuchni i garażu. Klimatyzator przystosowany jest do podłączenia do sieci wyłącznie za pośrednictwem uziemiającego gniazdka sieciowego o napięciu sieci zasilającej 220-240 V~/50 Hz. Jeśli używany jest model S(C)3448, musi być podłączony bezpośrednio do źródła zasilania. Modele S 3448 - SC 3448 - S3464 muszą zostać bezpośrednio podłączone do źródła napięcia za pomocą przewodu.

UWAGA

• Klimatyzator MUSI być podłączony do sieci zasilającej z uziemieniem. Jeśli podłączenie do sieci nie jest uziemione, urządzenia nie wolno w żadnym wypadku do niej podłączać. Gdy klimatyzator jest podłączony do sieci zasilającej, wtyczka przewodu zasilającego musi być zawsze łatwo dostępna. Przed przystąpieniem do instalacji zapoznaj się najpierw z instrukcją obsługi i postępuj zgodnie z podanymi w niej zaleceniami.
• Klimatyzator zawiera płyn chłodniczy i może być klasyfikowany jako urządzenie pod ciśnieniem. Z tego względu w przypadku instalowania czy serwisowania klimatyzatora należy zawsze kontaktować się z autoryzowanym przedstawicielem. Klimatyzator wymaga przeglądu raz do roku; taki przegląd powinien być wykonany tylko przez autoryzowanego przedstawiciela. Gwarancja nie obowiązuje w przypadku uszkodzenia powstałego wskutek niezgodnego z instrukcją obchodzenia się z urządzeniem lub będącego rezultatem zaniedbania.

Przed instalacją klimatyzatora należy sprawdzić czy:

• Napięcie sieci zasilającej zgadza się z parametrami wskazanymi dla tego typu na nalepce znamionowej; Gniazdo sieciowe i rodzaj sieci zasilającej przystosowane są do przyłączenia urządzenia zgodnie z parametrami wskazanymi na nalepce znamionowej;
• Wtyczka przewodu zasilającego pasuje do gniazdka sieciowego;
• Klimatyzator ustawiony jest w miejscu instalacji na stabilnym, płaskim podłożu.

W razie wątpliwości, czy powyższe wymogi są spełnione, radzimy kontrolę oraz instalację powierzyć fachowcowi.

• Klimatyzator wyprodukowany został zgodnie z normami bezpieczeństwa. Mimo to - jak w przypadku wszelkich innych urządzeń elektrycznych - należy obchodzić się z nim ostrożnie.
• Nigdy nie zakrywać wlotu ani wylotu powietrza.
• Nie wolno dopuścić do kontaktu urządzenia ze środkami chemicznymi.
• W żadnym wypadku nie wolno dopuścić do kontaktu urządzenia z wodą, tzn. nie należy go nigdy zwilżać, moczyć ani zanurzać w wodzie. Jeśli woda wchodzi do jednostki wewnętrznej, wyłącz jednostkę i odłącz zasilanie energetyczne.
• Nie wolno wkładać palców ani żadnych obcych przedmiotów do otworów w klimatyzatorze.
• Klimatyzatora nie wolno w żadnym wypadku przyłączać do sieci za pomocą przedłużacza. W razie braku odpowiedniego uziemionego gniazdka sieciowego należy zlecić fachowcowi jego instalację.
• Ewentualne naprawy lub czynności konserwacyjne należy powierzyć jedynie fachowcowi z autoryzowanego serwisu naprawczego lub serwisu firmy dostawcy. Równocześnie należy przestrzegać zasad i zaleceń dotyczących użytkowania klimatyzatora podanych w załączonej instrukcji obsługi i działania.
• Zawsze wyłączać zasilanie, jeśli urządzenie nie jest używane.
• Nie wolno uruchamiać bądź wyłączać klimatyzatora przez

Włożenia wtyczki do gniazdka lub wyjęcia jej z gniazdka sieciowego. Do tego są odpowiednie przyciski umieszczone na urządzeniu lub pilocie zdalnego sterowania.

• Nie wolno otwierać klimatyzatora w czasie pracy. Przed otwarciem urządzenia należy przerwać dopływ prądu.
• Przystępując do czyszczenia albo konserwacji klimatyzatora, zawsze wyłącz wtyczkę z kontaktu albo przerwij dopływ prądu.
• Nie wolno umieszczać piecyków gazowych lub innych urządzeń grzewczych w pobliżu wywietrznika.
• W żadnym wypadku nie wolno obsługiwać klimatyzatora ani dotykać jego obudowy mokrymi rękami.
• Urządzenie w czasie pracy emituje hałas, co z kolei może nie być w zgodzie z obowiązującymi normami. Obowiązkiem użytkownika jest sprawdzić, czy użytkowanie klimatyzatora zgodne jest z obowiązującymi normami.
• Przed przemieszczeniem urządzenia należy pamiętać o uprzednim opróżnieniu pojemnika na wodę.
• Ze względu na bezpieczeństwo należy zwrócić uwagę na to, aby urządzenie to nie było obsługiwane przez osoby (w tym dzieci) niepełnosprawne fizycznie lub umysłowo, a także osoby nie posiadające wystarczającej wiedzy lub umiejętności. Jest to jedynie możliwe pod nadzorem oraz zgodnie ze wskazówkami udzielonymi przez osobę odpowiedzialną za bezpieczeństwo tych osób niepełnosprawnych.
• Należy zwrócić uwagę na to, aby dzieci nie miały bezpośredniego dostępu do urządzenia. Nie wolno pozostawiać ich bez nadzoru w pobliżu urządzenia, gdy jest ono uruchomione.
• Zaleca się nie przebywać w bliskim bezpośrednim sąsiedztwie wylotu powietrza odprowadzanego na zewnątrz.
• Nigdy nie wolno pić wody kondensacyjnej z klimatyzatora.
• Nie modyfikować urządzenia.
• W przypadku uszkodzenia kabla zasilającego producent, biuro obsługi klienta lub osoby o podobnych kwalifikacjach muszą go wymienić, aby uniknąć niebezpiecznych sytuacji.
• Tego urządzenia mogą używać dzieci w wieku powyżej 8 lat oraz osoby o mniejszych zdolnościach fizycznych, czuciowych lub umysłowych, a także osoby niedoświadczone lub bez wiedzy, jeśli to pod nadzorem albo otrzymały instrukcje na temat użycia urządzenia w bezpieczny sposób oraz rozumieją związane z tym zagrożenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i obsługa przez dzieci nie mogą odbywać się bez nadzoru.

UWAGA!

• Klimatyzatora nie wolno w żadnym wypadku używać, jeśli przewód zasilający, wtyczka, obudowa lub panel kontrolny są uszkodzone.
• Nieprzestrzeganie tych zaleceń może doprowadzić do unieważnienia gwarancji na to urządzenie.

B. ISTOTNE CZĘŚCI

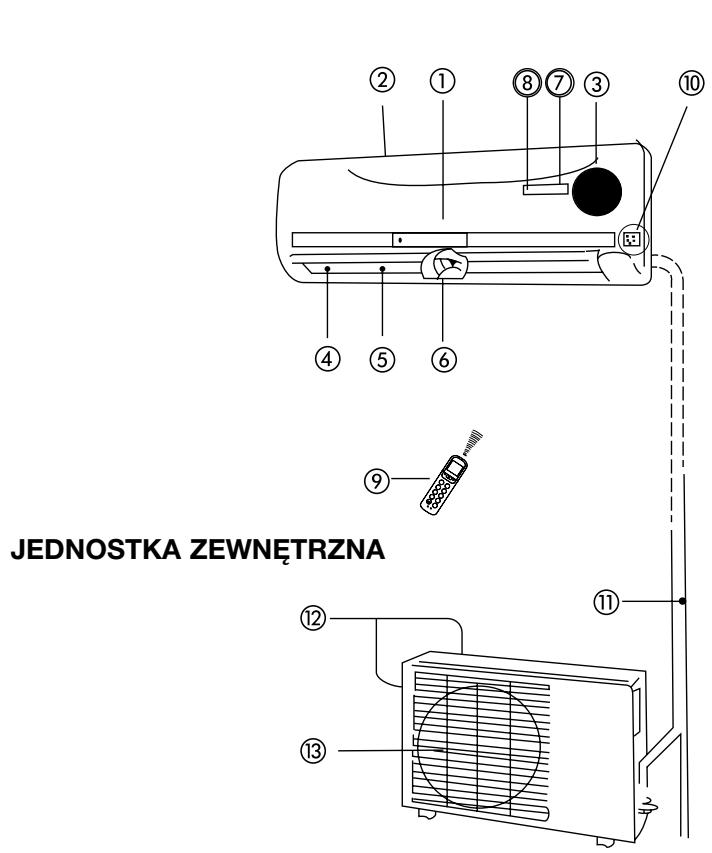

JEDNOSTKA WEWNĘTRZNA

Jednostka wewnętrzna

① Panel przedni ② Wlot powietrza ③ Filtr powietrza (umieszczony za panelem przednim) ④ Wylot powietrza ⑤ Żaluzje poziome wywietrznika ⑥ Żaluzje pionowe ⑦ Panel wyświetlacza ⑧ Odbiornik sygnału pilota zdalnego sterowania. Pilot zdalnego sterowania (szczegółowy opis zobacz rozdział D). ⑩ Ręczny przycisk kontrolny (auto/cool)

Jednostka zewnętrzna

⑪ Przewód łączenia, rura odprowadzająca (S34xx przewód łączenia niezałaczony) ⑫ Wlot powietrza (z boku oraz tyłu) ⑬ Wylot powietrza

WSKAŹNIKI FUNKCJI NA PANELU WYŚWIETLACZA JEDNOSTKI ZEWNĘTRZNEJ

① Wskaźnik odszraniania DEFROST

Wskaźnik ten zaświeca się, gdy klimatyzator rozpoczyna automatycznie odszranianie lub wtedy, gdy podczas pracy urządzenia w trybie ogrzewania aktywowana zostaje funkcja kontroli regulacji temperatury powietrza.

② Wskaźnik TEMPERATURY

Wyświetla ustawienia temperatury w czasie pracy klimatyzatora.

③ Wskaźnik OPERATION

Wskaźnik ten zaświeca się w momencie, gdy włączone zostaje zasilanie klimatyzatora i świeci się przez cały czas jego działania.

(4) Wskaźnik programatora czasu TIMER

Wskaźnik ten zaświeca się, gdy programator czasu TIMER został włączony "ON/OFF".

C ZAKRES TEMPERATUR PRACY

Chłodzenie, grzanie i/lub osuszanie jest odpowiednie do następujących temperatur wewnętrznych i zewnętrznych:

Tryb pracy Temperatura	Tryb chłodzenia	Tryb ogrzewania	Tryb osuszania
Temperatura pomieszczenia	17°C - 32°C	0°C - 30°C	10°C - 32°C
Temperatura zewétrzna	-25°C - 50°C	-15°C - 30°C	0°C - 50°C

UWAGA

• Jeżeli klimatyzator jest używany w temperaturach innych niż podane powyżej, mogą się włączyć pewne zabezpieczenia, na skutek czego urządzenie nie będzie właściwie funkcjonować.
• Jeżeli klimatyzator pracuje w pomieszczeniu o nadmiernej względnej wilgotności powietrza przekraczającej 80%, może dojść do powstania skroplin na powierzchni klimatyzatora. W takim przypadku należy uchylić maksymalnie pionowe żaluzje wywietrznika (w pozycji pionowej w stosunku do podłoża) oraz ustawić wentylator na wysoką prędkość, tj. tryb HIGH.
• Aby zapewnić maksymalną efektywność działania klimatyzatora w trybie chłodzenia i ogrzewania, okna i drzwi należy pozostawić zamknięte.

UWAGA!

• Pilot zdalnego sterowania należy skierować bezpośrednio na odbiornik sygnału umieszczony na jednostce wewnętrznej oraz usunąć ewentualne przeszkody usytuowane pomiędzy pilotem a jednostką wewnętrzną, uniemożliwiające swobodną transmisję sygnału. W przeciwnym razie sygnał nie zostanie właściwie odebrany, a klimatyzator nie będzie działać.
• Maksymalny zasięg pilota zdalnego sterowania wynosi 6 do 7 metrów.

UWAGA!

• Umieść pilota zdalnego sterowania w miejscu, z którego jego sygnał może docierać do odbiornika jednostki. W razie wybrania pracy z programatorem czasowym pilot zdalnego sterowania w określonym czasie automatycznie przekazuje sygnał do jednostki wewnętrznej. Jeśli położysz pilota zdalnego sterowania w miejscu, skąd będzie utrudniona transmisja sygnału, może wystąpić opóźnienie czasowe do 15 minut.

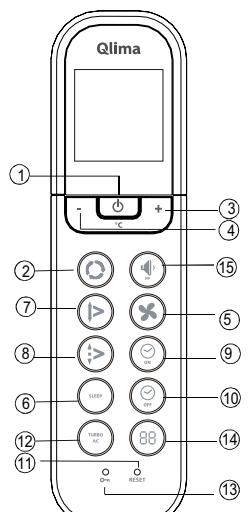

Wyjaśnienie funkcji przycisków na pilocie zdalnego sterowania

Rys. 1.

① Przycisk On/off (włącz/wyłącz): Po naciśnięciu tego przycisku klimatyzator zostaje uruchomiony, a po kolejnym naciśnięciu wyłączony. ② Przycisk trybów pracy Mode: Każdorazowe naciśnięcie tego przycisku powoduje zmianę trybu pracy w kolejności: AUTO, COOL (chłodzenie), DRY (osuszanie), HEAT (ogrzewanie) oraz FAN (wentylator), co wskazują symbole:

③ Przycisk +: Naciśnięcie tego przycisku umożliwia podwyższenie temperatury pomieszczenia do wartości maksymalnej 30°C. Przycisk -: Naciśnięcie tego przycisku umożliwia obniżenie temperatury pomieszczenia do wartości minimalnej 17°C. ⑤ Przycisk regulacji wentylatora Fan: Za pomocą tego przycisku można ustawić prędkość pracy wentylatora (Fan Speed). Każdorazowe naciśnięcie tego przycisku powoduje zmianę trybu pracy wentylatora od AUTO, LOW (niska), MED. (średnia) do HIGH (wysoka), a następnie powrót do AUTO. Jeżeli wybrany zostanie tryb pracy AUTO lub DRY, prędkość pracy wentylatora będzie kontrolowana automatycznie i nie będzie można jej zmienić na inną. ⑥ Przycisk SLEEP (sen). Naciśnij ten przycisk, aby aktywować funkcję snu, która zapewnia odpowiednie warunki klimatyczne podczas snu, jednocześnie oszczędzając energię. Ponowne naciśnięcie tego przycisku usuwa tę funkcję. Ta funkcja, której można używać z chłodzeniem, ogrzewaniem albo automatycznym funkcjonowaniem [COOL, HEAT i AUTO], sprawia, że klimatyzator automatycznie podwyższa ustawioną temperaturę o 1°C na godzinę (w trybie chłodzenia) albo ją obniża (w trybie ogrzewania) przez pierwsze 2 godziny. Klimatyzator będzie utrzymywał tę temperaturę (ustawiona temperatura +/- 2 stopnie). Potem urządzenie wyłączy się.

⑦ Przycisk wachlowania Swing: Naciśnięcie przycisku SWING umożliwia uruchomienie funkcji wachlowania, a ponowne naciśnięcie tego przycisku - skasowanie jej funkcji. ⑧ Przycisk regulacji kierunku wydmuchu powietrza (Air direction): Naciśnięcie tego przycisku umożliwia regulację kąta nachylenia żaluzji wylotowych klimatyzatora. Każdorazowe naciśnięcie tego przycisku zmienia kąt nachylenia żaluzji o 6 stopni. Jeżeli położenie żaluzji w danym momencie wpływa ujemnie na wydajność chłodzenia lub ogrzewania, to położenie to ulega automatycznej zmianie. Jeżeli naciskamy na ten przycisk, na wyświetlaczu nie pojawia się żaden symbol. ⑨ Przycisk Timer on: Naciśnięcie tego przycisku umożliwia automatyczne włączenie się urządzenia w ustalonym następstwie czasowym. Każdorazowe naciśnięcie tego przycisku powoduje odpowiednio zmianę interwału czasowego o 30 minut. Jeżeli ustawienie czasu wskazuje 10 godzin, każdorazowe naciśnięcie przycisku powoduje automatyczną zmianę zaprogramowanego interwału czasowego o 60 minut. Aby skasować to automatyczne zaprogramowanie czasu, należy dalej naciskać na przycisk do momentu, aż wyświetli się 0.0. Przycisk Timer off: Naciśnięcie tego przycisku umożliwia automatyczne wyłączenie urządzenia w ustalonym następstwie czasowym. Każdorazowe naciśnięcie tego przycisku powoduje odpowiednio zmianę interwału czasowego o 30 minut. Jeżeli ustawienie czasu wskazuje 10 godzin, każdorazowe naciśnięcie przycisku powoduje automatyczną zmianę zaprogramowanego interwału czasowego o 60 minut. Aby skasować to automatyczne zaprogramowanie czasu, należy dalej naciskać na przycisk do momentu, aż wyświetli się 0.0. ⑪ Przycisk resetowania: Gdy umieszczony we wgłębieniu przycisk resetowania zostaje naciśnięty, wszystkie bieżące ustawienia są kasowane, a pilot powraca do początkowych ustawień. Przycisk TURBO/ Przycisk Active Clean: Jeżeli przycisk ten jest wciśnięty podczas pracy klimatyzatora w trybie chłodzenia [COOL], urządzenie przechodzi na pełną moc chłodzenia. Naciśnij ponownie ten przycisk, aby wyłączyć funkcję TURBO. Po naciśnięciu tego przycisku (> 2 sek.) urządzenie przechodzi na tryb utrzymania klimatyzatora (active clean). Rozpocznie się całkowity proces czyszczenia wewnętrznej strony parownika oraz zmniejszenia rozmnażania się bakterii. Po aktywowaniu tej funkcji wszystkie ustawienia programatora czasowego zostaną anulowane. Aby wstrzymać tryb utrzymania klimatyzatora, należy ponownie wcisnąć przycisk (> 2 sek.). Przycisk LOCK (blokada): Przez naciśnięcie umieszczonego we wgłębieniu przycisku blokady LOCK zostają zablokowane wszystkie dotychczasowe ustawienia. Pilot reaguje wtedy tylko na przycisk lock. Aby ustawienie to wyłączyć, naciśnij ponownie przycisk blokady LOCK. 49 Przycisk LED DISPLAY (wyświetlacz): Naciskając ten przycisk, można włączyć oświetlenie na wyświetlaczu pilota zdalnego sterowania. Oświetlenie wyłączy się automatycznie, jeżeli w ciągu 3 sekund żaden przycisk nie zostanie naciśnięty (nie dotyczy urządzeń, które nie są wyposażone w tę funkcję). Przycisk niskiego natężenia dźwięku / ochrona przed zamarzaniem wewnątrz pomieszczenia: Aby zmniejszyć poziom ciśnienia akustycznego wewnątrz pomieszczenia do 21 dB(A), należy wcisnąć ten przycisk. Prędkość wentylatora urządzenia wewnętrznego zostaje ustawiona na najniższy poziom. Po naciśnięciu tego przycisku (> 2 sekund) urządzenie przełącza się w tryb pracy zapobiegający zamarzaniu. Oznacza to, że urządzenie ignoruje aktualne ustawienie temperatury w pomieszczeniu i samo ustawia poziom temperatury na poziomie około 8°C. W ten sposób można zapobiec zamarzaniu pomieszczenia w okresach silnych mrozów, a jednocześnie urządzenie pracuje przy możliwie najniższym zużyciu energii elektrycznej. Jeżeli zostanie wybrany ten tryb pracy, na wyświetlaczu jednostki wewnętrznej wyświetli się symbol "FP". Przycisk ten można uruchomić jedynie podczas pracy urządzenia w trybie ogrzewania. W celu wyłączenia trybu pracy zapobiegającego zamarzaniu pomieszczenia należy wcisnąć ten przycisk ponownie.

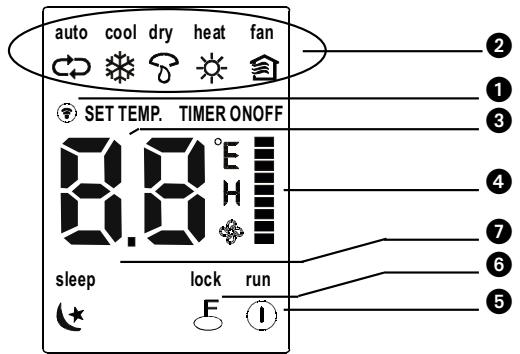

Nazwy i funkcje wskaźników na pilocie zdalnego sterowania

Rys. 2.

Panel wyświetlacza

① Dioda emisji sygnału: Dioda ta świeci się, gdy pilot zdalnego sterowania wysyła sygnały do jednostki wewnętrznej klimatyzatora. ② Dioda emisji sygnału: Za każdym razem po naciśnięciu przycisku wyboru trybu MODE następuje wybór trybu w następującej kolejności: AUTO [automatyczny], COOL [chłodzenia], DRY [osuszanie], HEAT [ogrzewanie], FAN [wentylowanie]. W modelach tylko chłodzących nie ma tego wskaźnika. ③ Wskaźnik Temperature / Timer: Wskazuje on ustawioną temperaturę (17°C ~ 30°C). W czasie pracy urządzenia uruchomionego przy pomocy regulatora czasowego TIMER na panelu cyfrowego wyświetlacza nie zostaje wyświetlony aktywowany czas - włączenia i wyłączenia są [ON/OFF] regulatora czasu. Jeżeli klimatyzator pracuje w trybie wentylowania [FAN], na wyświetlaczu nie wyświetla się żadna informacja. ④ Wskaźnik prędkości wentylatora: Przy naciśnięciu przycisku FAN SPEED (prędkość wentylatora) można wybrać pożądaną wielkość obrotów wentylatora (Automatyczna - niska - średnia - wysoka). Wyświetlacz LCD wskazuje wybraną prędkość. Nie wyświetla się, gdy tryb jest ustawiony na Auto! W trybie AUTO lub DRY prędkość obrotowa wentylatora regulowana jest w trybie AUTO. ⑤ Wskaźnik On/Off (włącz/wyłącz) - Ten symbol wyświetla się, gdy urządzenie zostaje uruchomione przy pomocy pilota zdalnego sterowania i gaśnie z chwilą wyłączenia klimatyzatora. ⑥ Wskaźnik LOCK (blokada): Wskaźnik LOCK wyświetla się po naciśnięciu przycisku LOCK. Naciśnij ponownie przycisk LOCK, aby skasować wskazanie tej funkcji na wyświetlaczu. ⑦ Wyświetlanie napisu Sleep: Wyświetlane w trybie pracy oszczędnościowej. Aby usunąć, naciśnij ponownie przycisk SLEEP.

UWAGA!

Rys. 2 ilustruje wszystkie możliwe wskazania wyświetlacza LCD w celu objaśnienia poszczególnych funkcji. Jednak podczas normalnego działania klimatyzatora na panelu wyświetlacza widoczne będą jedynie używane obecnie funkcje.

Obsługa pilota zdalnego sterowania

Wymiana baterii w pilocie

Używaj jedynie suchych baterii alkalicznych typu AAA/LR03.

W żadnym wypadku nie używaj baterii wielokrotnego ładowania.

1. Zdejmij tylną pokrywę pojemnika na baterie pilota zdalnego sterowania zgodnie z kierunkiem strzałki.
2. Włóż dwie nowe baterie, zwracając uwagę na to, aby bieguny baterii dodatni (+) oraz ujemny (-) znalazły się we właściwej pozycji zgodnie ze wskazanym kierunkiem.
3. Nasuń pokrywkę z powrotem na swoje miejsce.

UWAGA!

• Po wyjęciu baterii w pilocie zdalnego sterowania wykasowują się wszystkie zaprogramowane dane. Po włożeniu nowych baterii pilot zdalnego sterowania trzeba ponownie zaprogramować.
• Zużyte baterie należy wymienić na nowe tego samego typu. Użycie innego typu baterii może spowodować awarie pilota.
• Jeżeli nie zamierzasz używać pilota zdalnego sterowania przez dłuższy okres czasu (kilka tygodni), wyjmij z niego baterie, aby zapobiec ewentualnym wyciekom z baterii mogącym spowodować uszkodzenie pilota zdalnego sterowania.
• Średni okres użytkowania baterii wynosi około 6 miesięcy.
• Zużyte baterie należy wymienić na nowe wtedy, gdy sygnał dźwiękowy jednostki wewnętrznej nie jest słyszalny lub wtedy, gdy wskaźnik transmisji sygnału nie zapala się.
• Nie wolno używać zużytych baterii równocześnie z nowymi. W żadnym wypadku nie wolno używać różnych rodzajów baterii (np. alkaliczno-manganowych) równocześnie.

OBSŁUGA AUTOMATYCZNA

Gdy klimatyzator jest gotowy do użytku (sprawdź, czy jednostka jest włączona do sieci i czy dostępna jest energia elektryczna), włącz urządzenie naciskając na włącznik. Wskaźnik świetlny OPERATION na panelu wyświetlacza jednostki wewnętrznej zaświeci się.

1. Następnie za pomocą przycisku Mode wybierz tryb automatyczny ustawieniem AUTO.
2. Aby ustawić pożądaną temperaturę w pomieszczeniu naciśnij przycisk + lub -.
3. Aby uruchomić klimatyzator naciśnij przycisk On/off (włącz/wyłącz). Wskaźnik świetlny OPERATION na panelu wyświetlacza jednostki wewnętrznej zaświeci się, a urządzenie będzie pracować w trybie automatycznym ustawienia AUTO. Podczas pracy w tym trybie prędkość wentylatora będzie automatycznie regulowana.
4. Poprzez ponowne wciśnięcie przycisku On/off (włącz/wyłącz) urządzenie wyłącza się.

UWAGA!

• Działając w trybie AUTO, klimatyzator automatycznie wybierze tryb chłodzenia, wentylowania albo ogrzewania w zależności od zmierzonej różnicy między faktyczną temperaturą otoczenia w pomieszczeniu a temperaturą ustawioną na pilocie zdalnego sterowania.
• Jeżeli nie chcesz skorzystać z trybu automatycznego ustawienia AUTO, możesz uruchomić ręcznie inny pożądany tryb.

Tryby pracy CHŁODZENIE, OGRZEWANIE oraz WENTYLOWANIE

1. Jeżeli nie odpowiada Ci wybór trybu pracy AUTO, możesz zmienić to ustawienie na tryb chłodzenia, osuszania lub ogrzewania, lub na wentylowanie, naciskając na przycisk ②.
2. Aby ustawić pożądaną temperaturę w pomieszczeniu, naciśnij przycisk + lub - (③ oraz ④).
3. Naciśnij na przycisk ⑤ Fan, aby wybrać odpowiednią prędkość pracy wentylatora FAN, tzn. AUTO, HIGH (wysoka), MED (średnia) lub LOW (niska).
4. Naciśnij na przycisk ① On/off (włącz/wyłącz). Wskaźnik świetlny zapali się, a klimatyzator rozpoczyna pracę zgodnie z zaprogramowanym ustawieniem. Aby wyłączyć urządzenie, naciśnij ponownie przycisk ① On/off (włącz/wyłącz).

UWAGA!

Podczas pracy w trybie wentylowania FAN ONLY nie można regulować temperatury, co oznacza, że możliwe są wtedy tylko opisy w punktach 1, 3 i 4.

OSUSZANIE

1. Naciśnij przycisk ② Mode, aby uruchomić funkcję osuszania DRY.
2. Aby ustawić pożądaną temperaturę, naciśnij przycisk + lub - (③ oraz ④).
3. Następnie naciśnij przycisk ① On/off (włącz/wyłącz). Wskaźnik świetlny zapali się, a klimatyzator rozpoczyna pracę w trybie osuszania DRY. Aby wyłączyć urządzenie, naciśnij ponownie przycisk ① On/off (włącz/wyłącz).

USTAWIANIE PROGRAMATORA TIMER

Przy pomocy przycisku ⑨ on/off (włącz/wyłącz) można z góry zaprogramować czas uruchomienia się oraz wyłączenia się klimatyzatora. Czas pracy klimatyzatora w funkcji programatora czasu timer ustawiony przy pomocy pilota zdalnego sterowania jest ograniczony w przedziale od 0.5 do 24 godzin.

1. Ustawianie czasu uruchomienia się START.

1.1 Naciśnij na przycisk ⑨ Timer on (włącz), wyświetlacz pilota zdalnego sterowania wskaże symbol ON TIMER, a ostatnio zaprogramowany czas uruchomienia się klimatyzatora oraz sygnał "h" zostaną wyświetlone w polu wyświetlacza wskazującym ustawienie programatora czasu timer. Możesz teraz ustawić ponownie czas uruchomienia się klimatyzatora. 1.2 Aby ustawić pożądany czas uruchomienia się klimatyzatora, naciśnij ponownie na przycisk ⑨ Timer on. 1.3 Po zaprogramowaniu czasu Timer on, ustawienie to zostanie przetransmitowane z opóźnieniem ok. pół sekundy z pilota zdalnego sterowania do odbiornika klimatyzatora.

2. Ustawianie czasu wyłączenia się STOP.

2.1 Naciśnij przycisk ⑩ Timer off (wyłącz), wyświetlacz pilota zdalnego sterowania wskaże symbol OFF TIMER, a ostatnio zaprogramowany czas wyłączenia klimatyzatora zostanie wyświetlony w polu wyświetlacza wskazującym ustawienia programatora czasu timer. Możesz teraz ustawić ponownie czas wyłączenia klimatyzatora. 2.2 Aby ustawić pożądany czas wyłączenia klimatyzatora, naciśnij ponownie przycisk ⑩ Timer off (wyłącz). 2.3 Po zaprogramowaniu czasu Timer off ustawienie to zostanie przesłane z opóźnieniem ok. pół sekundy z pilota zdalnego sterowania do odbiornika klimatyzatora.

Przykład ustawienia programatora czasowego (timer)

Aby klimatyzator włączył się za 6 godzin.

1. Wciśnij przycisk TIMER ON - na wyświetlaczu pojawi się ostatnio ustawiony czas do rozpoczęcia pracy oraz litera "h"
2. Wciskaj przycisk TIMER ON, aby wyświetlić "6:0h"
3. Po upływie jednej sekundy na wyświetlaczu cyfrowym pojawi się ponownie temperatura. Wskaźnik "TIMER ON" pozostaje widoczny, a funkcja zostaje uaktywniona.

Łączone programowanie czasowe

(równoczesne ustawienie czasu do włączenia - ON i wyłączenia - OFF)

Funkcja ta jest użyteczna, gdy chcesz, aby klimatyzator wyłączył się po pójściu spać, i

włączył się ponownie rano, gdy się budzisz lub gdy wracasz do domu.

Przykład:

Aby wyłączyć klimatyzator 2 godziny po ustawieniu i włączyć go ponownie 10 godzin po ustawieniu.

1. Wciśnij przycisk TIMER OFF (programator czasowy wy!).
2. Wciskaj przycisk TIMER OFF ponownie, aby wyświetlić 2.0h na wyświetlaczu pod przyciskiem TIMER OFF
3. Wciśnij przycisk TIMER ON (programator czasowy w!).
4. Wciskaj przycisk TIMER ON ponownie, aby wyświetlić 10h na wyświetlaczu pod przyciskiem TIMER ON
5. Po upływie kilku sekund na wyświetlaczu cyfrowym pojawi się ponownie temperatura. Wskaźnik TIMER

ON OFF pozostaje widoczny, a funkcja ta zostaje uaktywniona.

UWAGA!

• Jeżeli ten sam czas zostanie zaprogramowany jako czas uruchomienia (START) oraz jako czas wyłączenia (STOP), to czas wyłączenia urządzenia zostanie automatycznie podwyższony o 0,5 godz. (zaprogramowany czas wskazuje wtedy wartość mniejszą niż 10Hr) lub o 1 godzinę (zaprogramowany czas wskazuje wartość 10Hr lub wyższą).
• Aby zmienić zaprogramowany czas w funkcji Timer on/off time, wystarczy tylko nacisnąć odpowiedni przycisk TIMER i ustawić ponownie czas.
• Czas ustawienia jest względny, to znaczy, że jest on oparty na różnicy czasu między faktycznym czasem a czasem ustawionym.

UWAGA!

• Nie wolno dopuścić do zamoczenia pilota zdalnego sterowania i należy chronić go przed wilgocią.
• Poza tym pilot zdalnego sterowania należy chronić przed działaniem wysokich temperatur oraz promieniowaniem.
• Odbiornik sygnału jednostki wewnętrznej należy chronić przed wpływem promieni słonecznych, w przeciwnym razie może to spowodować nieprawidłowe działanie klimatyzatora.

E OPTYMALNE DZIAŁANIE

Aby zapewnić optymalną wydajność działania klimatyzatora, zastosuj się do poniższych zaleceń:

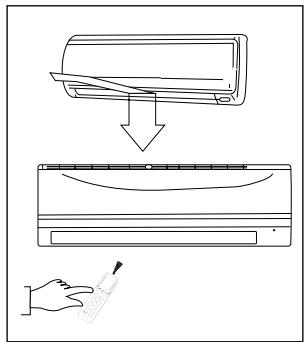

• Ustaw kierunek nadmuchiwanego powietrza tak, aby nadmuch nie był skierowany bezpośrednio na znajdujące się w pomieszczeniu osoby.
• Ustaw temperaturę na poziomie zapewniającym pełny komfort działania klimatyzatora; nie ustawiaj temperatury na przesadnie skrajnym poziomie.
• Pamiętaj o tym, aby w czasie eksploatacji klimatyzatora okna i drzwi w pomieszczeniu pozostawały zamknięte, gdyż w przeciwnym wypadku może to spowodować spadek wydajności działania urządzenia.
• Podczas eksploatacji klimatyzatora nie umieszczaj żadnych przedmiotów w pobliżu wylotu powietrza, gdyż może to spowodować spadek wydajności działania urządzenia, a zamknięcie wylotu może spowodować uszkodzenie klimatyzatora. Należy zapewnić skuteczny wydmuch i swobodny przepływ wydmuchiwanego powietrza w całym pomieszczeniu, a równocześnie swobodny dopływ powietrza do klimatyzatora.
• Pamiętaj o regularnym, okresowym czyszczeniu filtrów powietrza, gdyż w przeciwnym wypadku może to znacznie obniżyć wydajność chłodzenia lub wydajność grzewczą urządzenia. Zaleca się czyszczenie filtrów raz na dwa tygodnie.
• Pamiętaj o tym, aby w czasie eksploatacji klimatyzatora żaluzje poziome nie znajdowały się w położeniu zamkniętym.

F REGULACJA KIERUNKU WYDMUCHU POWIETRZA

• Kierunek wydmuchu powietrza klimatyzatora może zostać ustawiony poprzez regulację żaluzji poziomych i pionowych.
• Należy tak ustawić żaluzje, aby nadmuch nie był skierowany bezpośrednio na osoby.
• Upewnić się, że wydmuchiwanew powietrze może przepływać w całym pomieszczeniu, aby uniknąć występowania różnic temperatur.
• Położenie żaluzji pionowych można ustawić za pomocą pilota zdalnego sterowania.
• Natomiast położenie żaluzji poziomych należy ustawić ręcznie.

Ustawianie pionowego kierunku przepływu powietrza (w górę - w dół)

Czynność tę należy wykonać w czasie pracy klimatyzatora.

W celu ustawienia położenia żaluzji pionowych należy używać pilota zdalnego sterowania. Nacisnąć przycisk AIR DIRECTION ⑧ na pilocie zdalnego sterowania. Przy każdym naciśnięciu przycisku żaluzja ustawi się o 6° .

Ustawianie poziomego kierunku przepływu powietrza (w lewo - w prawo)

Aby ustawić żądany przepływ powietrza, należy pociągać ręcznie w lewo albo w prawo dźwigienki regulacyjne poziomych żaluzji.

Uruchomienie automatycznego wachlowania żaluzji (do góry - w dół)

Funkcję można uaktywnić w czasie pracy klimatyzatora.

Naciśnij na przycisk ⑦ SWING na pilocie zdalnego sterowania. - Aby skasować tę funkcję, naciśnij ponownie na przycisk ⑦ SWING. Następnie naciśnij na przycisk ⑧ AIR DIRECTION (kierunek wydmuchu), aby zablokować żaluzje w pożądanym położeniu.

UWAGA!

Zachowaj należytą ostrożność i nie dotykaj wentylatora umieszczonego za żaluzjami pionowymi!

OSTRZEŻENIE

• Przyciski „AIR DIRECTION" ⑧ i „SWING" ⑦ nie działają, gdy klimatyzator jest wyłączony (także wtedy, gdy uruchomiona została funkcja „TIMER ON").
• Nigdy nie należy zostawiać klimatyzatora działającego w trybie chłodzenia ani suszenia z nawiewem powietrza skierowanym w dół. Może to bowiem spowodować tworzenie się skroplin na powierzchni żaluzji pionowych, na skutek czego może dojść do kapania skroplonej wody.
• Położenia żaluzji pionowych nie wolno ustawiać ręcznie. W tym celu zawsze należy używać przycisku ⑧ „AIR DIRECTION" albo przycisku „SWING” ⑦. Ręczne regulowanie wylotu powietrza może spowodować jego awarię. W przypadku niewłaściwego funkcjonowania żaluzji pionowych należy wyłączyć, a po chwili ponownie uruchomić klimatyzator.
• W przypadku ponownego uruchomienia klimatyzatora po jego uprzednim bezpośrednim wyłączeniu żaluzje pionowe mogą pozostać w bezruchu przez około 10 sekund.
• Nie należy korzystać z urządzenia, jeżeli żaluzje poziome znajdują się w położeniu zamkniętym.

CHŁODZENIE

OGRZEWANIE OSUSZANIE

TRYB AUTOMATYCZNEGO USTAWIENIA

• Jeżeli klimatyzator zostaje uruchomiony w trybie automatycznego ustawienia AUTO (przycisk ② na pilocie zdalnego sterowania), to w zależności od ustawionej temperatury oraz od temperatury pomieszczenia wybiera on samoczynnie odpowiedni tryb pracy: CHŁODZENIE, OGRZEWANIE lub TYLKO WENTYLOWANIE.
• Klimatyzator reguluje automatycznie temperaturę pomieszczenia zgodnie z ustawioną wartością.
• Jeżeli nie chcesz skorzystać z trybu automatycznego ustawienia AUTO, możesz uruchomić ręcznie inny pożądany tryb pracy.

SLEEP/TRYB OSZCZĘDNOŚCIOWY SLEEP

• Ta funkcja, której można używać wyłącznie w połączeniu z chłodzeniem, ogrzewaniem albo automatycznym funkcjonowaniem [COOL, HEAT i AUTO], sprawia, że klimatyzator automatycznie podwyższa ustawioną temperaturę o 1°C na godzinę (w trybie chłodzenia) albo ją obniża (w trybie ogrzewania) przez pierwsze 2 godziny. Klimatyzator będzie następnie przez 5 godzin utrzymywał tę temperaturę (ustawiona temperatura +/- 2 stopnie). Potem urządzenie wyłączy się automatycznie.

TRYB OSUSZANIA

• Ustawienie klimatyzatora w trybie osuszania uruchamia automatycznie funkcję osuszania w oparciu o różnicę pomiędzy temperaturą ustawioną a aktualną temperaturą pomieszczenia.
• Podczas pracy w trybie osuszania funkcja chłodzenia oraz funkcja wentylowania uruchamiają się i wyłączają na przemian w celu regulowania temperatury. Prędkość obrotowa wentylatora jest regulowana automatycznie.
• Również podczas normalnej pracy w trybie chłodzenia klimatyzator osusza powietrze.

UWAGA

Jeżeli klimatyzator pracuje w trybie osuszania, temperatura pomieszczenia może się obniżyć. Oznacza to, że higrostat będzie wskazywać podwyższoną względną wilgotność powietrza. Natomiast wilgotność absolutna powietrza w pomieszczeniu obniży się, w zależności od zawartości wilgoci w powietrzu (spowodowanej obecnością osób).

UWAGA

Przed przystąpieniem do czyszczenia klimatyzatora lub wymiany filtrów należy najpierw wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego. W przypadku urządzeń S 3448 - SC 3448 - S3464: przerwać dopływ prądu do klimatyzatora.

Czyszczenie jednostki wewnętrznej oraz pilota zdalnego sterowania

UWAGA

• Do regularnego czyszczenia jednostki wewnętrznej klimatyzatora oraz pilota zdalnego sterowania należy używać wyłącznie miękkiej i suchej ściereczki.
• Jeżeli panel jest bardzo zanieczyszczony, użyj lekko wilgotnej ściereczki zmoczonej w letniej wodzie.
• Panel przedniej jednostki wewnętrznej należy umyć wodą, a następnie wytrzeć dokładnie do sucha.
• Do czyszczenia urządzenia nie wolno używać ściereczki nasyconej środkami chemicznymi ani skóry.
• W żadnym wypadku nie wolno używać w tym celu czyszczących środków chemicznych, benzyny, rozpuszczalników ani innych preparatów czyszczących, gdyż mogą one spowodować uszkodzenia lub zniekształcenie plastikowej obudowy.

A + B = Aktywny filtr węglowy / 3M™ HAF Filtr

Czyszczenie filtrów powietrza

Zatkanie się filtra powietrza powoduje zmniejszenie wydajności chłodzenia klimatyzatora, dlatego filtr powietrza należy czyścić raz na 2 tygodnie.

1. Unieś panel przedni jednostki wewnętrznej klimatyzatora do pozycji, w której słyszalne będzie kliknięcie.
2. Uchwyć za uchwyt filtr ekranowy i unieś go ostrożnie z obudowy filtra, a następnie pociągnij go w dół.
3. Wyjmij filtr ekranowy z urządzenia.
4. Filtr ekranowy należy czyścić raz na 2 tygodnie.
5. Filtr ekranowy można wyczyścić odkurzaczem.

natomiast w celu usunięcia większych zabrudzeń użyj letniej wody.

1. Filtra z węglem aktywnym nie należy czyścić. Filtr ten, gdy jest zabrudzony, po prostu przestaje odfiltrowywać nieprzyjemne zapachy. W tym momencie filtr ten trzeba wymienić na nowy (dostępny u twojego dilera). Zaleca się wymianę tego filtra dwa razy w ciągu sezonu.
2. Zielony filtr 3M HAF w razie zabrudzenia daje widoczne oznaki zabrudzenia na i wewnątrz filtra. W razie zabrudzenia filtra nie należy go czyścić, lecz trzeba go wymienić na nowy (dostępny u twojego dilera). Zaleca się wymianę tego filtra dwa razy w ciągu sezonu.

Nowy filtr

Zalecana wymiana filtra

1. Po wymianie filtra z węglem aktywnym i filtra 3M HAF w oprawie filtrów w module filtra siatkowej, moduł można włożyć z powrotem w klimatyzatorze.
2. Przed ponownym zamontowaniem filtr wysusz dokładnie i upewnij się, czy nie jest on uszkodzony.
3. Umieść filtr odświeżający z powrotem na swoim miejscu.
4. Umieść górną część filtra z powrotem w urządzeniu, zwracając przy tym uwagę na to, aby jego krawędzie ułożone zostały prawidłowo, a następnie umieść filtr z powrotem we właściwym położeniu.

Przechowywanie i konserwacja

Jeżeli nie będziesz używać klimatyzatora przez dłuższy okres czasu, wykonaj następujące czynności:

1. Włącz klimatyzator na około 6 godzin, nastawiając go na funkcję wentylowania, w celu całkowitego osuszenia wnętrza urządzenia.
2. Wyłącz klimatyzator i wyjmij wtyczkę z gniazdka. W modelach S(C)3448 - S3464 wyłącz zasilanie prądem. Wyjmij baterie z pilota zdalnego sterowania.
3. Jednostka zewnętrzna klimatyzatora wymaga okresowego czyszczenia oraz konserwacji. Czynności te należy zlecić fachowcowi z autoryzowanego serwisu naprawczego lub serwisu firmy dostawczej.

Kontrola przed ponownym użyciem

Sprawdź, czy przewód zasilający nie jest uszkodzony lub czy jest przyłączony do sieci zasilającej. Sprawdzić, czy włożone zostały filtry powietrza. Sprawdź, czy po dłuższej przerwie w używaniu klimatyzatora wlot i wylot powietrza nie są przypadkiem zablokowane lub zapchane.

UWAGA

• Podczas wymiany filtrów nie dotykaj metalowych części urządzenia, gdyż ich ostre krawędzie mogą spowodować skaleczenie.
• Do czyszczenia wnętrza klimatyzatora nie wolno w żadnym wypadku używać wody. Kontakt z wodą może uszkodzić izolację oraz spowodować zwarcie, a w konsekwencji porażenie elektryczne.
• Przed przystąpieniem do czyszczenia klimatyzatora należy najpierw wyłączyć urządzenie i wyjąć wtyczkę zasilania z gniazdka sieciowego.

WSKAZÓWKI DOTYCZĄCE DZIAŁANIA

Podczas normalnego działania klimatyzatora mogą wystąpić następujące sytuacje:

1. Zabezpieczenia klimatyzatora.

Zabezpieczenie sprężarki

• Po zatrzymaniu pracy sprężarki należy odczekać 3 minuty do ponownego jej uruchomienia.

Blokada wydmuchu zimnego powietrza Anti-cold air

• Urządzenie zostało tak skonstruowane, że nie wydmuchuje ono zimnego powietrza podczas pracy w trybie ogrzewania, zanim wewnętrzny wymiennik ciepła nie osiągnie odpowiedniej temperatury. Dzieje się tak w opisanych poniżej trzech sytuacjach oraz gdy ustawiona temperatura nie została osiągnięta.

A. Gdy ogrzewanie właśnie się rozpoczyna. B. Podczas odszraniania. C. Grzanie przy niskiej temperaturze.

Odszranianie

Podczas odszraniania wentylatory jednostki wewnętrznej oraz jednostki zewnętrznej zatrzymują się. - Jeżeli klimatyzator pracuje przy niskiej temperaturze zewnętrznej i wysokiej wilgotności powietrza, na wymienniku ciepła jednostki zewnętrznej pojawia się lód. Zjawisko to ma bardzo niekorzystny wpływ na pracę klimatyzatora. - W takim przypadku tryb ogrzewania zostaje wyłączony na kilka minut, a włącza się automatycznie funkcja odszraniania. - Czas odszraniania wynosi od 4 do 10 minut i zależny jest od temperatury na zewnątrz oraz od ilości lodu zgromadzonego na jednostce zewnętrznej.

2. Z jednostki wewnętrznej wydobywa się biała mgiełka.

• Podczas pracy klimatyzatora w trybie chłodzenia w pomieszczeniu o wysokiej wilgotności względnej przy dużej różnicy temperatur pomiędzy wlotem a wylotem powietrza z jednostki wewnętrznej może wydobywać się biała mgiełka.
• Jeżeli klimatyzator uruchamiany jest ponownie w trybie ogrzewania, może wytworzyć się biała mgiełka na skutek wilgoci osadzającej się w czasie chłodzenia albo suszenia na powierzchni nawilżacza jednostki wewnętrznej.

3. Klimatyzator wydaje dziwne dźwięki.

W czasie pracy sprężarki albo bezpośrednio po jej zatrzymaniu może być słyszalne ciche syczenie. Ten dźwięk powstaje na skutek obiegu czynnika chłodniczego lub bezpośrednio po wstrzymaniu obiegu. Podczas pracy sprężarki albo bezpośrednio po jej zatrzymaniu może być też słyszalne ciche skrzypienie. Dźwięk ten spowodowany jest kurczeniem się i wydłużaniem plastikowych części urządzenia na skutek zmian temperatury. - Poza tym słyszalny może być dźwięk powstały podczas powrotu żaluzji do położenia wyjściowego w chwili, gdy włączone zostanie po raz pierwszy zasilanie.

4. Z jednostki wewnętrznej wydmuchiwany jest kurz.

• Jest to normalne zjawisko w przypadku, gdy klimatyzator nie był używany przez dłuższy czas lub podczas pierwszego użycia urządzenia.

5. Z jednostki wewnętrznej wydobywa się specyficzny zapach.

Zjawisko to spowodowane jest tym, że urządzenie wydziela różne zapachy przedostające się do niego z otoczenia, jak zapach mebli, zapach dymu.

1. Klimatyzator zmienia tryb chłodzenia COOL lub ogrzewania HEAT na tryb wentylowania FAN only.

Gdy temperatura wewnątrz pomieszczenia osiągnie ustawiony poziom, sprężarka klimatyzatora wyłącza się samoczynnie, a klimatyzator przechodzi na tryb wentylowania FAN only. Sprężarka wyłącza się ponownie wtedy, gdy temperatura wewnątrz pomieszczenia (w trybie chłodzenia) podniesie się lub w trybie ogrzewania HEAT spadnie do ustawionej uprzednio wartości. 7. Podczas pracy klimatyzatora w trybie chłodzenia w pomieszczeniu o wysokiej wilgotności względnej (przekraczającej 80%) skroplona woda może zbierać się na powierzchni jednostki wewnętrznej. W takim przypadku żaluzje poziome należy ustawić w położeniu maksymalnym oraz wybrać wysoką prędkość wentylatora (HIGH).

8. Ogrzewanie

• Podczas pracy w trybie ogrzewania klimatyzator pobiera energię cieplną z otoczenia poprzez jednostkę zewnętrzną i przenosi ją do jednostki wewnętrznej, która ogrzewa pomieszczenie. Jeżeli temperatura na zewnątrz obniży się, zmniejszy się też ilość ciepła pobranego przez klimatyzator, na skutek czego spadnie wydajność grzania części wewnętrznej.

9. Funkcja Auto_restart

W przypadku wystąpienia przerwy w zasilaniu klimatyzator wyłącza się.

Urządzenie jest zaopatrzone w funkcję automatycznego restartu, dzięki której po ponownym pojawieniu się zasilania klimatyzator włączy się automatycznie z ostatnio wybranymi ustawieniami.

10. Wykrycie wycieku czynnika chłodniczego

• Klimatyzator jest wyposażony w system wykrywania wycieku czynnika chłodniczego. Gdy jednostka zewnętrzna wykryje brak czynnika chłodniczego, klimatyzator się wyłączy, natomiast na wyświetlaczu jednostki wewnętrznej pojawi się alarm EC.

Jeśli pojawi się taki alarm, nie uruchamiać ponownie klimatyzatora, ale skontaktować się z dostawcą.

J USUWANIE ZAKŁÓCEŃ

Usterki oraz sposób usunięcia

AWARIA

Jeżeli wystąpi któraś z podanych usterek, wyłącz natychmiast klimatyzator. Odłącz urządzenie od źródła zasilania i skontaktuj się z serwisem firmy dostawczej.

• Bezpiecznik stale przepala się lub przycisk wyłącznika automatycznego 'wyskakuje'.
• Do klimatyzatora dostała się woda lub inna ciecz.
• Pilot zdalnego sterowania w ogóle nie działa lub działa nieprawidłowo.
• Inne odbiegające od normy sytuacje.

Problem /usterka	Możliwa przyczyna	Sposób usunięcia
Klimatyzator nie dla.	Przerwa w dopływie prȩdu.	Poczekaj,ź dopływo prȩdu zostanie wznowiony.
	Klimatyzator nie zostawlność przyłącziwie przyłączenia do sieci zasilajśćj	Sprawdź,czy wtyczka tkwi dobrze w gniażdku siediocym.
	Bezpiecznik jest przypepalony	Wymiȩ bezpiecznik / sącz ponownie przykaźnik / naciśćnienpomowiecie wąćzniakazilania
	Baterie pilota zdalnégo sterowania zuzyły są.	Wymiȩ baterie na nowe.
	Odległość pilota w stosunku do urędzenia przykracza.goje zasięg wynoszczy 6-7 metrów lub jakość przyszkoda uniemozgliwa odbior sygnalu pilota zdalnégo sterowania	Zmniejsz odległość. Usń przyszkode. Pilot naleźny skierowania bezpoźrednio na panel sterowania elementu wewétrznych.
	Czas ustawiony przy pomocy programatora czasu jest niewościwy	Poczekaj lub skasuj ustawuminium programatora czasu.
Jednostka wymiȩca są i freizej są nie uruchamia.	Możliwy brak czynnika chłodniczego.	Naleź wy są skontaktowa z dostawca.
Efektywność chłodzenia i grzania ur.§dzenia nie jest wystarczȩca, pomimo zę klimatyzator dla.	Niewość wie ustawuminium temperature	Ustaw wymiȩciewie temperatuć.Sczegersłowowy opis zmajdziesz w rozdziale D 'Obługa przy pomocy pilota zdalnégo sterowania.
	Filtr powietrza jest zapchany.	Oczyść filtr powietrza.
	Drzwi lub okna w pomieszczemu są otwarte	Zamknij drzewi lub okna.
	Kratki wlotowe i wylotowe powietrza są zablokownik.	Oczyść krati kWlotowe lub wylotowe i uruchom klimatyzator ponownie.
	Uruchomil są system zabee pieczzenia czasowej spreȩzkari uniemozgliwuajcy uruchomienie przy upływen 3 minut.	Poczekaj.
	Zostawuruchomiony tryb odszranie elementu zewétrznych
Prędkość wentylatoraNie daje są ustawić.	Klimatyzator jest ustawIONy w trybie 'Auto'	Prędkość wentylatora można zmienićjedynie w trybie 'ogrzewania', 'chlodzenia' i 'wentlylowania'
	Klimatyzator jest ustawIONy w trybie 'Osuszania'
Wskȩznik temperatury TEMP nie wyświetla są	Klimatyzator jest ustawIONy w trybie 'Wentylowania'	W trybie 'wentlylowania'Nie można zmienićustawuminium temperatury.

Jeżeli podane wskazówki nie dadzą zadowalającego rezultatu, należy skontaktować się z serwisem firmy dostawczej, opisując przy tym dokładnie rodzaj zaistniałej usterki oraz podać numer urządzenia.

UWAGA!

Naprawę urządzenia należy zlecić wyłącznie fachowcowi z autoryzowanego serwisu naprawczego lub serwisu firmy dostawczej.

K WARUNKI GWARANCJI

Klimatyzator jest objęty 48-miesięczną gwarancją na kompresor i 24-miesięczną gwarancją na inne podzespoły klimatyzatora, liczoną od momentu zakupu klimatyzatora. Obowiązują przy tym następujące zasady:

1. Producent nie honoruje jakichkolwiek roszczeń o odszkodowanie, w tym roszczeń z tytułu szkody wynikowej.
2. Naprawa lub wymiana części lub podzespołów w okresie gwarancji nie ma wpływu na obowiązujący okres gwarancji.
3. Gwarancja przepada, jeżeli w urządzeniu dokonano zmian, wmontowano części nieoryginalne, lub też, jeżeli urządzenie było naprawiane przez osoby nieuprawnione.
4. Gwarancja nie obejmuje części, które w trakcie eksploatacji ulegają normalnemu zużyciu, jak np. filtr.
5. Gwarancja jest ważna wyłącznie za okazaniem oryginalnego i opatrzonego datą dowodu zakupu (paragonu), na którym nie naniesiono żadnych poprawek.
6. Gwarancja nie obowiązuje w przypadku uszkodzenia powstałego wskutek niezgodnego z instrukcją obchodzenia się z urządzeniem lub będącego rezultatem zaniedbania.
7. Koszty i ryzyko związane z przesyłką klimatyzatora lub części zamiennych ponosi klient.
8. Gwarancja nie obowiązuje w przypadku uszkodzenia powstałego na skutek używania innych filtrów niż filtry oryginalne.
9. Wyciek płynu chłodniczego z instalacji spowodowany niefachowym montażem/połączeniem jednostki przez niewykwalifikowany personel nie podlega naprawie gwarancyjnej. Uszkodzenia jednostki podczas montażu, powstałe niezgodnie z instrukcją lub niezgodnie z lokalnymi normami i przepisami, powodują utratę gwarancji.

Jeżeli instrukcja obsługi nie zapewnia rozwiązania powstałej usterki, należy skonsultować się z dealerem. Jeżeli powstała usterka wymusza rozłączenie układu chłodniczego w celu jej usunięcia, to takie rozłączenie układu może przeprowadzić jedynie wykwalifikowany i autoryzowany personel, zgodnie z lokalnym prawem i przepisami.

Nie należy utylizować urządzeń elektrycznych jako nieposortowanych odpadów komunalnych, należy korzystać z oddzielnych, przeznaczonych do tego celu pojemników. Prosimy skontaktować się z lokalnymi władzami w celu uzyskania informacji dotyczących dostępnych systemów zbierania odpadów. Jeśli urządzenia elektryczne są utylizowane na wysypiskach, niebezpieczne substancje mogą przedostawać się do wód gruntowych i dostać się do łańcucha żywnościowego, narażając was na pogorszenie zdrowia i samopoczucia. Przy wymianie starych urządzeń na nowe, dostawca jest zobowiązany prawnie do zabrania starych urządzeń do utylizacji za darmo. Nie wrzucaj baterii do ognia, ponieważ mogą wybuchnąć lub może nastąpić wyciek szkodliwych substancji. Przy wymianie lub utylizacji pilota należy usunąć z niego baterie i utylizować je zgodnie z zasadami prawa, ponieważ są szkodliwe dla środowiska.

Informacja dotycząca środowiska: To urządzenie zawiera fluorowane gazy cieplarniane objęte treścią Protokołu z Kioto, dlatego naprawę klimatyzatora należy zlecić fachowcom z autoryzowanego serwisu naprawczego.

Urządzenie to zawiera czynnik chłodniczy R410A w ilości podanej w powyższej tabeli. Czynnika chłodniczego R410A nie należy wprowadzać do atmosfery: R410A jest fluorowanym gazem cieplarnianym o wskaźniku GWP (Global Warming Potential) wynoszącym = 2088.

Internet:

Dla Państwa wygody przygotowaliśmy elektroniczną wersję instrukcji obsługi, którą mogą Państwo znaleźć na stronie www.qlima.com

Model		S 3425	S 3431	S 3448	SC 3425	SC 3431	SC 3448
Typ klimatyzatora		Model nasciency kli-matyzatora	Model nasciency kli-matyzatora	Model nasciency kli-matyzatora	Model nasciency kli-matyzatora	Model nasciency kli-matyzatora	Model nasciency kli-matyzatora
Moc chlodzenia nom. (min - max) *	W	2650 (1231 - 3312)	3500 (1290 - 4455)	5300 (1817 - 6125)	2650 (1231 - 3350)	3500 (1322 - 4467)	4700 (1729 - 5451)
Klasa EE chlodzenia*		A++	A++	A++	A++	A++	A++
EER*		6.9	6.8	6.5	6.5	6.6	6.1
Wydajnosć grzania nom. (min - max) *	W	2500 (850 - 3722)	2600 (1202 - 4865)	4200 (1377 - 6741)	2400 (850 - 3452)	2500 (1910 - 4877)	3650 (1260 - 6000)
Klasa EE ogrzewania*		A+	A+	A+	A+	A+	A
COP*		4.0	4.4	4.2	4.0	4.0	3.8
Zdolnosc osuszania ** / ***	L / 24 h	36	38.4	60	36	38.4	60
Pobó romy - chlodzenia	kW	0.80	1.17	1.63	0.82	1.21	1.56
Pobó romy - grzanie	kW	0.91	1.12	1.54	0.87	1.10	1.64
Roczone zuzycie energii	kWh	132 / 875	180 / 827	285 / 1400	140 / 840	186 / 875	269 / 1349
Napięcie sieci zasilajnośćj	V / Hz / Ph	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1
Napiȩcie elektryczne (nom.) chlodzenia / grzanie	A	3.6 / 4.1	5.2 / 5.0	7.3 / 6.9	3.6 / 3.9	5.4 / 4.9	6.9 / 7.3
Napiȩcie elektryczne (max.)	A	9.5	10	11.5	9.5	10	11.5
Przepustowość powietrza **	m3/h	430/320/230	485/390/310	610/460/360	350/280/220	520/420/340	600/500/375
Dla pomieszcień od -do**	m3	60-85	80 - 100	125 - 145	60-85	80 - 100	125 - 145
Odpowiecie regiony		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Typ spreżarki		Obrotowy	Obrotowy	Obrotowy	Obrotowy	Obrotowy	Obrotowy
Prędkość wentylatora		3	3	3	3	3	3
Zakres termostatu	°C	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32
Obługa ręczna / mechanicznca / elektronicza		Elektronicy pilot zdalné sterowania	Elektronicy pilot zdalné sterowania	Elektronicy pilot zdalné sterowania	Elektronicy pilot zdalné sterowania	Elektronicy pilot zdalné sterowania	Elektronicy pilot zdalné sterowania
Pilot zdalné sterowania Tak / Nie		Tak	Tak	Tak	Tak	Tak	Tak
Filtry powietrza typ(y)		Ekranowy, aktwywny filtr węglowy, 3MAHF	Ekranowy, aktwywny filtr węglowy, 3MAHF	Ekranowy, aktwywny filtr węglowy, 3MAHF	Ekranowy, aktwywny filtr węglowy, 3MAHF	Ekranowy, aktwywny filtr węglowy, 3MAHF	Ekranowy, aktwywny filtr węglowy, 3MAHF
Czynamich chlodniczy rodzaj/ gr	K / g	R410A / 800	R410A / 950	R410A / 1480	R410A / 800	R410A / 950	R410A / 1450
Czynamich chlodniczy		2088	2088	2088	2088	2088	2088
Średnia rury przyłączeniiewej czynnikach chlodniczego cieź - gas	mm	6.35 / 9.52	6.35 / 9.52	6.35 / 12.7	Szybkozlączka	Szybkozlączka	Szybkozlączka
Normalne ciências szungia / spreźania (wart. maksymalne)	bar	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)
Wymiary elementu wewnétrzego (szer x wys x gl. wys)	mm	715x250x188	800x275x188	940x275x205	715x275x188	800x275x188	940x275x205
Wymiary elementu zewnétrzego (szer x gl.x wys)	mm	770x555x300	800x554x333	800x554x333	770x555x300	800x554x333	800x554x333
Ciezar netto jestniki wewnétrznej	kg	6.5	7.4	9.0	11.5	12.3	14.6
Ciezar netto jestniki zewnétrznej	kg	26.6	29.1	37.8	26.9	29.5	37.8
Ciezar brutto jestniki wewnétrznej	kg	8.2	9.5	12.2	15.5	16.4	19.2
Ciezar brutto jestniki zewnétrznej	kg	29.0	31.9	40.5	29.3	32.3	40.5
Poziom halasu - jestniki wewnétrzna ****	dB(A)	52	52	55	51	52	56
Poziom halasu - jestniki zewnétrzna ****	dB(A)	58	60	63	60	62	64
Poziom halasu - jestniki wewnétrzna (low) ****	dB	22	23	25	25	26	26
Klasa bezpiecieznstwa jestniki wew.	IP	IPX0	IPX0	IPX0	IPX0	IPX0	IPX0
Klasa bezpiecieznstwa jestniki zewn.	IP	IP24	IP24	IP24	IP24	IP24	IP24
Klasa bezpiecieznstwa		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511/EN 14825 Podane wartości są orientacyjne, z zastrzeżeniem zmian * Usuwanie skropliny przy temp. 32°C 80% RH *** EN 12108-2008
