Produkttype	Vægmonteret reversibel klimaanlæg (opvarmning og køling)
Model	S3448
Mærke	QLIMA
Kølekapacitet	5300 W (1817 - 6125 W)
Varmekapacitet	4200 W (1377 - 6741 W)
Energiklasse køling	A++
Energiklasse opvarmning	A+
Strømforsyning	220-240 V ~ 50 Hz, monofase
Indendørs enhed mål (L x H x D)	940 x 275 x 205 mm
Udendørs enhed mål (L x H x D)	800 x 554 x 333 mm
Nettovægt indendørs enhed	9,0 kg
Nettovægt udendørs enhed	37,8 kg
Kølemiddel	R410A, ladning 1480 g (GWP = 2088)
Indendørs støjniveau (max)	55 dB(A)
Udendørs støjniveau (max)	63 dB(A)
Driftstilstande	Auto, Cool (køling), Heat (opvarmning), Dry (affugtning), Fan (ventilation)
Fjernbetjening	Ja, med LCD-skærm, låsning og baggrundsbelysning
Timer	Programmerbar tænd/sluk fra 0,5 til 24 timer
Luftfiltre	Skærmfilter (vaskbart), aktivt kulfilter, 3M HAF-filter (udskiftning anbefales 2 gange pr. sæson)
Særlige funktioner	Sleep, Turbo, Swing, Active Clean (selvrensning), Home Freezing Prevention (FP)
Årligt forbrug	Køling 285 kWh, opvarmning 1400 kWh
Garanti	2 år dele og arbejde, 4 år kompressor
Nominel strøm	Køling 7,3 A, opvarmning 6,9 A
Luftstrøm	610 / 460 / 360 m³/h (høj / middel / lav)

Ofte stillede spørgsmål - S3448 QLIMA

Hvordan installerer jeg klimaanlægget S3448?

Installationen skal udføres af en autoriseret professionel. Tilslut til en stikkontakt med jord (220-240 V). Følg sikkerhedsanvisningerne i manualen. Klimaanlægget indeholder kølemiddel R410A, må ikke punkteres.

Hvordan bruger jeg fjernbetjeningen?

Ret fjernbetjeningen mod modtageren inden for 6-7 m. Vælg tilstand med MODE-knappen (Auto, Cool, Heat, Dry, Fan). Indstil temperaturen med +/- (17-30°C). Brug FAN SPEED til ventilatorhastighed. Tryk på TIMER ON/OFF for timeren.

Hvordan rengør jeg filtrene?

Rengør luftfilteret hver anden uge. Løft frontpanelet, tag filteret ud, vask med vand eller støvsug. Tør helt, før det sættes i igen. Aktive kulfiltre og 3M HAF-filtre skal ikke rengøres; udskift dem 2 gange pr. sæson.

Hvad gør jeg, hvis apparatet ikke køler/varmer nok?

Kontroller, at temperaturen er korrekt indstillet, at filteret ikke er tilstoppet, at døre og vinduer er lukkede, og at luftindtag/-udtag ikke er blokeret. Hvis problemet fortsætter, kontakt din forhandler.

Apparatet udsender en unormal lyd, er det normalt?

En let hvæsen eller knirken er normal på grund af kølemiddelgas eller udvidelse af dele. En kliklyd ved lamellernes bevægelse er normal. Hvis lyden er høj eller usædvanlig, sluk og kontakt en professionel.

Hvordan programmerer jeg timeren?

Tryk på TIMER ON for at indstille starttidspunkt, TIMER OFF for stop. Hvert tryk øger i trin på 30 min op til 10 timer, derefter i trin på 1 time. For at annullere, hold nede indtil 0.0.

Hvad betyder koden EC på skærmen?

EC-alarmen indikerer detektion af kølemiddellækage. Stop straks apparatet, genstart det ikke, og kontakt din leverandør.

Hvad er garantien?

2 år på dele og 4 år på kompressoren fra købsdato. Garantien kræver et købsbevis. Den dækker ikke skader forårsaget af ikke-konform installation eller uagtsom brug.

Kan jeg bruge klimaanlægget om vinteren?

Ja, i varmetilstand (HEAT). Udendørstemperaturområdet for opvarmning er -15°C til 30°C. Under dette kan ydeevnen falde. Automatisk afrimningsfunktion beskytter udendørsenheden.

Hvordan aktiverer jeg energisparetilstand (Sleep)?

Tryk på SLEEP-knappen på fjernbetjeningen. Denne tilstand øger eller sænker temperaturen med 1°C pr. time i 2 timer, derefter holder ±2°C i 5 timer, før den stopper. Kan bruges i tilstandene Cool, Heat og Auto.

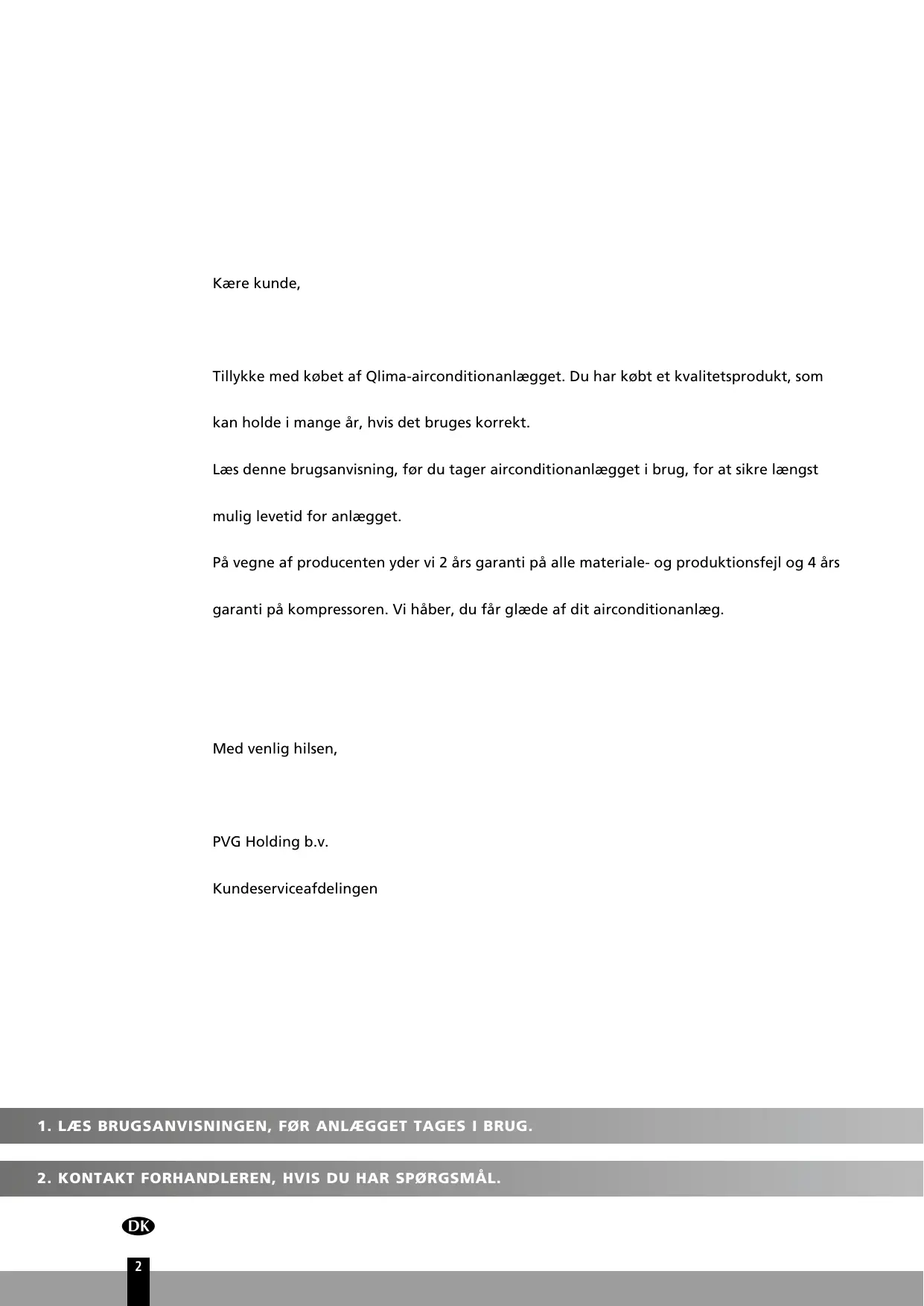

BRUGSANVISNING S3448 QLIMA

Tillykke med købet af Qlima-airconditionanlægget. Du har købt et kvalitetsprodukt, som kan holde i mange År, hvis det bruges korrekt.

Læs davon brugsanvisning, før du tager airconditionanlægget i brug, for at sikre længst mulig levetid for anlægget.

På vegne af producenten yder vi 2 Års garanti på alle materiale- ogproduktsfejl og 4 Års garanti på kompressoren. Vi haber, du fær glæde af dit airconditionanlæg.

Med venlig hilsen,

PVG Holding b.v.

Kundeserviceafdelingen

1. LAES BRUGSANVISNINGEN, FØR ANLæGGET TAGES I BRUG.
2. KONTAKT FORHANDLEREN, HVIS DU HAR SPÖRGSMÄL.

INDHOLD

A. SIKKERHEDSANVISNINGER
B. OVERSIGT OVER DELENE
C. DRIFTSTEMPERATUR
D. BRUG AF FJERNBETJENING
E. OPTIMAL DRIFT

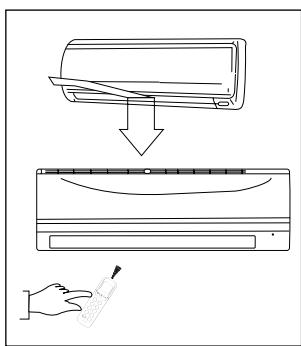

F. JUSTERING AF LUFTSTRÖMMENS RETNING
G. SÄDAN FUNGERER AIRCONDITIONANLæGGET
H. VEDLIGEHOLDELS
I. TIP TIL DRIFT
J. TIP TIL FEJLFINDING
K. GARANTIBETINGELSER
L. TEKNISKE DATA

LAES DENNE BRUGSANVISNING

I brugsanvisningen kan du finde mange gode råd om korrekt brug og vedligeholdelse af airconditionanlægget. Du kan finden mange svar på almindelige problemer i kapitlet Tip til fejlfinding. Hvis du første gennemlæser kapitel J, Tip til fejlfinding, er det muligvis ikke nødvendigt at tilkalde service.

A SIKKERHEDSANVISNINGER

Produkt skal installereres på en sädan@mäde, at den overhonder lokale og nationale bestemmelser, vedtægter og standarder. Dette produit er beregnet til brug som et airconditionanlæg i private hjem og er kun egnet til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, køkkener erler i garager. Anlægget mA kun sluttes til stikkontakter med jord forbindelse med en spænding på 220-240 V~/ 50 Hz. Modellerne S 3448 - SC 3448 - S 3464 skal tilsluttes direkte til spændingskilden med strømledningen.

VIGTIGT

• Enheden SKAL altid).eere jord forbundet. Hvis strormforsyningen ikke er jord forbundet, ma encheden ikke tilsluttes. Stikket skal altid.elettilgængelig, *(nær encheden er tilsluttet. Læs disse anvisninger grundigt, og følg anvisningerne.
• Varmepumper并不代表er kole gas og er klassificeret som tryk bærende udstyr. Derfor skal man altid kontakte en autoriseret kole teknikker/montør til installation og vedligeholdelse af varmepumper, varmepumper skal afterses og leak søges minimum en gang om Året af en autoriseret koleteknikker. Garantien dækker ikke skader, der skyldes forsømmelse eller handleder, der afviger fra dem, der er beskrevet i dette brugsanvisning.

Kontroller følgende ting, for anlægget tilsluttes:

• Forsyningsspændingen skal svare til den forsyningsspænding, der er angivet på typeskiltet.
• Stikkontakten og strømforsyningen skal ære egnet til den spænding, der er angivet på typeskiltet.
• Stikket på anlæggets kabel skal passer ind i stikkontakten.
• Anlægget skal placeres og monteres på et stabilt underlag.

Bed en autoriseret elektriker om at kontrollere spændings-forsyningen til anlagget, hvis du er usikker på, om den er kompatibel med anlagget.

• Dette anlæg er produceret i overensstemmelse med CE-sikkerhedsstandarderne. Du skal dog alto forskigtig ved handtering af elektrisk udstyr.
• Dæk aldrig luftindtaget og -udtaget til.

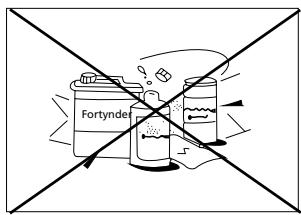

  Anlægget må ikkekommen i kontakt med kemikalier.
• Undgå at sprøjte vand på anlægget eller nedsvænke det i vand. Sluk apparatet, og tag stikket ud af stikkontakten, hijs derkommen vand i den indendørs enched.
• Undlad at stikke hænder, fingre eller genstande ind i anlæggets abninger.
• Som med alt andet elektrisk udstyr skal du vare opmaerk-som, när der er børn i nærheden af anlagget.
• Reparation og/eller vedligeholdelse må kun udføres af en autoriseret servicetekniker eller forhandleren. Følg anvisningerne vedrørende brug og vedligeholdelse i brugsanvisningen til dette anlæg.
• Tag altid stikket ud af stikkontakten,ningar anlægget ikke er i brug.
• Anlægget på ikke tændes eller slukkes ved at nætte stikket i stikkontakten eller tage det ud af stikkontakten. Brug kun tænd/sluk-knappen på airconditionanlægget eller på fjernbetjeningen.
• Undlad at tildekke airconditionanlægget, mens det kører. Afbryd strømmen, inden encheden abnes.
• Træk altid stikket ud af stikkontakten eller afbryd strømmen,ningar klimaanlægget rengøres eller vedligeholds.
• Undlad at placere gasbrændere, gasovne eller brændovne i luftstrømmen.
• Undlad at betjene eller berøre airconditionanlægget med våde hænder.
• Bemærk, at den udendørs enchod støjerunder brug, og atijke støj kan overskride de lokale støjgrænser. Det er brugerens ansvar at sørge for, at udstyret overholder den

lokale lovgivning.

• Dette apparat er ikke beregnet til at bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner, eller som mangler erfaring og viden, medindre de har fæt supervision eller instruktion om brugen af apparatet af en person med ansvaret for deres sikkerhed.
• Børn bxr vare under opsyn, sa det sikres, at de ikke leger med apparatet.
• Det fråådes at opholde sig i den direkte luftstrøm.
• Drik aldrig kondensvandet fra klimaanlægget.
  Anlægget kan/DDke modificeres.
• Hvis strømkablet er beskadiget, skal det udskiftes af fabrikanten, dens kundeserviceafdeling eller af personer med tilsvarende kvalifikationer for at forebygge fare.
• Dette apparat kan bruges af børn fra 8år og af personer med reducere de fysiske, sansemæssige eller mentale evner eller manglende erfaring og viden, hvis de er blevet vejledt eller instrueret i brugen af apparatet på en sikkermxde og forstår de dermed forbundne farer. Børn mxIkke lege med apparatet. Rengoring og brugeredligeholdelse mxIkke foretages af børn ut den vegledning.

VIGTIGT!

• Brug aldrig encheden, hvis ledningen, kabinettet eller kontrolpanelet er beskadiget.
• Hvis anvisningerne ikke følges, kan enchedens garanti bortfalde.

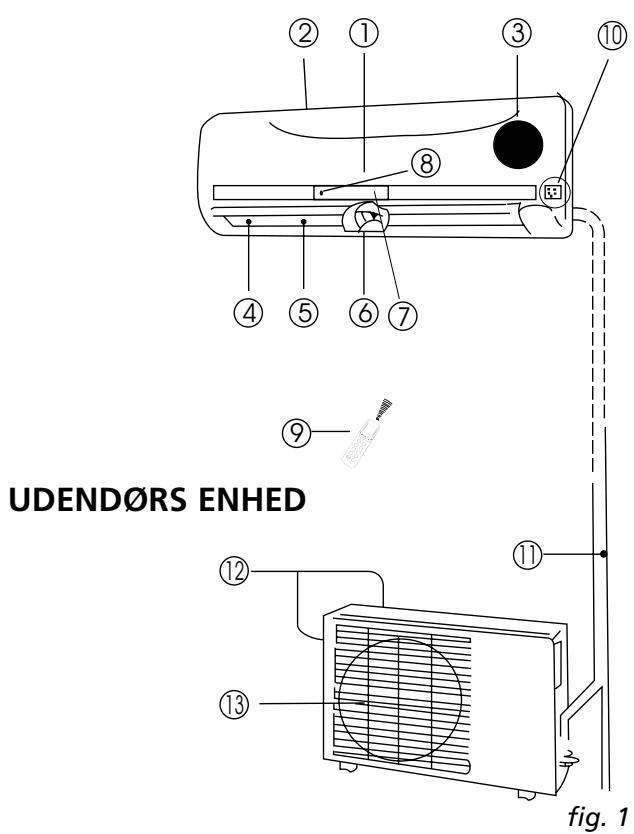

INDENDORS ENHED

Indendørs enched

① Frontpanel
② Luftindtag
③ Luftfilter (bag frontpanelet)
④ Luftudtag
⑤ Vandret luftrist
⑥ Lodret luftspjaeld
⑦ Display
⑧ Modtager til fjernbetjeningssignal
Fjernbetjening (nærmere beskrivelsefindes i kapitel D)
10 Knap til manuel betjening (Auto/cool)

Udendørs enched

⑪ Tilslutningsrør, aflobsslange (S34xx Tilslutningsrør medfolger/DD)
⑫ Luftindtag (pá sider og pá bagsiden)
⑬ Luftudtag

BEMAERK!

Alle billedder i++, denne brugsanvising og--, emballagen er kun til reference. De kan afvige en smule fra det airconditionanlæg, du har købt. Det er den faktiske udformning, der gælder.

FUNKTIONSINDIKATORPÄ DEN INDENDØRS ENHEDS DISPLAY

① Afrimningsindikator

Denne indicator lyser, Near airconditionanlæggets afrimningsfungkton starter automatisk,ller Near varmluftstyringsfungkctionen aktiveres ved brug af varmefunktionen.

(2) Temperaturindikator

Denne indicator viser temperaturindstillingerne, när airconditionanlaegget korer.

③ Driftsindikator

Denne indicator blinker, nár anlægget tændes, og lyser, nár anlægget er i drift.

④ Timerindikator

Denne indicator lyser, nár timeren er indstillet til at taende eller slukke.

C DRIFTSTEMPERATUR

Afkoling, opvarmning og affugtning er mest effektiv ved følgende indendørs- og udendørstemperaturer.

Temperatur\ Funktion	Afkøling	Opvarmning	Affugtningsdrift
Rumtemperatur	17°C - 32°C	0°C - 30°C	10°C - 32°C
Udendørstemperatur	-25°C - 50°C	-15°C - 30°C	0°C - 50°C

FORSIGTIG

• När klimaanlagget anwendes ved temperaturer, som er anderledes end de ovenfor nævnte, kan bestemte sikkerhedsfunktioner tradier i kraft, som kan forårsage, at eheden ikke længere fungerer korrekt.
• Hvis airconditionanlægget kører i et rum med en relativ luftfugtighed på over 80% , kan der dannes kondens uvdendigt på anlægget. Indstil det lodrette luftspjæld til den maksimale vinkel (lodret mod gulvet), og indstil ventilatoren til hij hastighed.
• For at du kan udnytte airconditionanlægget bedst muligt, skal du alto lutke dre og vinduer, när du bruger kølings- eller varmefunktionen.

BEMAERK!

• Ret altid fjernbetjeningen mod modtageren på den indendørs enched, og sorg for, at der ikke er forbinderer mellem fjernbetjeningen og modtageren på den indendørs enched. I modsat fald modtages fjernbetjeningens signal ikke af modtageren, og airconditionanlægget fungerer ikke korrekt.
• Afstanden mellem fjernbetjeningen og anlagget må kamsimalt ∀e 6-7 meter.

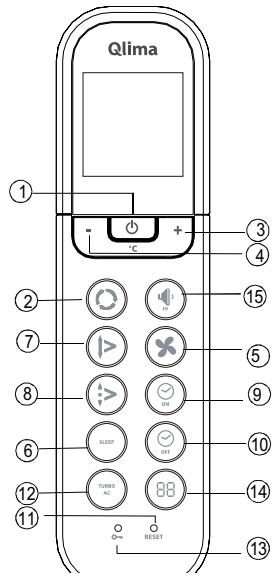

Oversigt over Funktionskningerne på fjernbetjeningen

① Knappen On/Off (Tænd/sluk): Tryk på这部分 knap for at starte anlægget. Tryk på knappenigen for at standse anlægget.
② Knappen Mode (Indstilling): Hver gang du trykker på knappen, skiftes der tilstand i rækkefolgen auto, køling, affugtning, varme og ventilator som vist på nedenstående figur:

③ Knappen + : Tryk på这部分 knap for at øge indstillingen for indendørstemperaturen til max. 30^
④ Knappen - : Tryk på这部分 knap for at reducere indstillingen for indendorstemperaturen til min. 17^
Knappen Fan (Ventilator): Denne knap bruges til at vælge ventilatorhastighed. Hver gang du trykker på knappen, skiftes der ventilatorhastighed i rækkefolgen Auto, Lav, Middel, Hoj og tilbage til Auto. När du vælger auto- eller affugtningstilstand, styres ventilatorhastigheden automatisk, og du kan ikke selv indstille den.
⑥ Knappen SLEEP: Tryk på这部分 knap for at skifte til energibesparende tilstand. Tryk på knappenigen for at annullere. Denne Funktion, som kun kan bruges i kombination med afkølings-, opvarmnings-eller automatisk drifttilstand [COOL, HEAT og AUTO] sørger for, at klimaanlagget automatisk øger (i afkølingstilstand) eller reducerer (i opvarmningstilstand) den indstillede temperatur med 1^ per time i de første 2 timer. Klimaanlagget holder derefter这部分 temperatur (indstillet temperatur + eller - 2 grader) i 5 timer. Efterfolgende deaktiveres encheden automatisk.
⑦ Knappen Swing (Drej): Tryk på knappen Swing (Drej) for at aktivere drejefunktionen. Tryk på knappenigen for at stoppe drejningen.
Knappen Air Direction (Luftström): Tryk på这部分 knap for atændre luftspjældets drejningsvinkel. Luftspjældets drejningsvinkelændres med 6 grader for hvert tryk på knappen. När luftspjældet drejer i en bestemt vinkel, som kan påvirke airconditionanlæggets køle- og varmeeffekt,ændres drejningsretningen automatisk. Der vises ikke noget symbol på displayet,ær du trykker på这部分 knap.

⑨ Knappen Timer On (Timeraktivering): Tryk på这部分 knap for at aktivere automatisk timerstyret drift. Hvert tryk på knappen lægger 30 minutter til det automatiske timerprogram. Når displayet viser 10Hr, lægger hvert tryk på knappen 60 minutter til det automatisk timerprogram. Bliv ved med at trykke på knappen, indtil der vises "0.0" på displayet, for at annullere det automatiske timerprogram.
Knappen Timer Off (Timerslukning): Tryk på这部分 knap for at aktivere automatisk timerstyret slukning. Hver tryk på knappen lægger 30 minutter til det automatiske timerprogram. Når displayet viser 10Hr, lægger hvert tryk på knappen 60 minuter til det automatisk timerprogram. Bliv ved med at trykke på knappen, indtil der vises "0.0" på displayet, for at annullere det automatiske timerprogram.
⑪ Knappen RESET: Hvis du trykkes på knappen RESET, annulleres alle de aktuelle indstillinger, og Funktionerne stilles tilbage til de oprindelige indstillinger.
Knappen TURBO / Knappen Active Clean: Hvis du trykker på这部分 knap i tilstanden COOL, skifter air-conditionanlægget til kraftig afkøling. Tryk对其进行 annullere Funktionen TURBO. När du trykker på这部分 knap (>2 sek.), skifter enheden til tilstanden for renssing af airconditionanlæg (Active Clean). En komplet proces startes, hvor den indvendige side af fordamperen renses for at reducere væksten af bakterier. När这部分 Funktion aktiveres, annulleres alle timerindstillinger. Tilstanden for renssing af airconditionanlægget stoppes ved at trykke på knappen (>2 sek)对其进行
Knappen LOCK: Når du trykker på knappen LOCK, låses alle de aktuelle indstillinger, og fjernbetjeningen kan ikke bruges til andre Funktioner end LOCK. Tryk ingen for at annullere tilstanden LOCK.
Knappen LED DISPLAY: Belysningen i fjernbetjeningens skærm tændes ved at trykke på这部分 knap. Belysningen slukkes automatisk, hvis der ikke trykke på nogen knapper inden for 3 sekunder (gældere...,化进程).
Knap for lav lyd/forhindring af indendørs tilfrysning: Tryk på这部分 knap for at reducere det indendørs lydtryksniveau til 21 dB(A). Indendørsenhedens ventilatorhastighed reduceres til laveste niveau. Når der trykkes på这部分 knap (> 2 sekunder), går enheden i frostforebyggelsestilstand. Enheden tilsidesætter indstillingen for indendørstemperatur og stiller temperaturen til ca. 8^ . På den på forebygges dannelse af frost indendørs, når det er koldt, med det lavest mulige energiforbrug. Når这部分 tilstand er valgt, viser displayet på den indendørs enhed "FP". Knappen kan kun betjenes, når opvarmningsfunkti-onen er aktiveret. Tryk på knappen igen for at deaktivere frostforebyggelsestilstand.

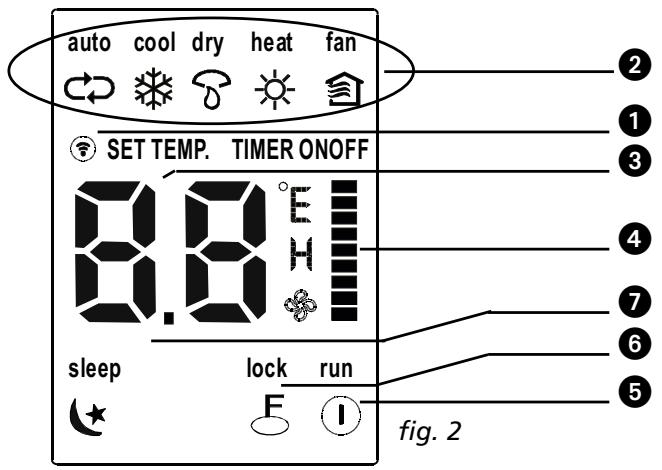

Oversigt over indicatorerne på fjernbetjeningen og deres Funktion

Display

① Sendeindikator: Denne indicator lyser,ningar fjernbetjeningen sender et signal til den indendørs enhed.
② Indikator for driftstilstand: Når du trykker på knappen MODE, vises den aktuelle driftstilstand - AUTO, COOL, DRY, HEAT (kun encheder med VARMEPUMPE), FAN.
③ Indikator for temperature/timerisplay: I dette område vises den indstillede temperature (17^ 30^) . I tilstanden FAN vises der/DDne noget. I tilstanden TIMER vises ON- og OFF-indstillingerne for timeren.
④ Ventilatorhastighedsindikator: Tryk på knappen FAN SPEED for at vælgde den ønskede ventilator hastighedsindstilling (Automatisch - lav - mellem - høj!). Dit valg vises i LCD-vinduet med undtagelse af automatisk ventilatorhastighed. Ventilatorhastigheden er indstillet til AUTO,.nr driftstilstanden enten er AUTO eller DRY (affugtning).
⑤ ON/OFF-indicator: Dette symbol vises,驻村 du tænder for enheden vha. fjernbetjeningen, og forsvinder,驻村 du slukker for enheden. Tryk på knappen ON/OFF for at rydde displayet.
(6) Laseindikator: LOCK-displayet vises, när du trykker på knappen LOCK. Tryk på knappen LOCK for at rydde displayet.
⑦ Dvaledisplay: Vises på displayet i dvaletilstand (SLEEP). Tryk på knappen SLEEP, for at fjerne dvaledisplayet.

BEMAERK!

For overskuelighedens skyld er alle symbolerne vist på Fig. 2, men under den faktiske drift vises kun de relevante symboler på displayet.

Brug af fjernbetjeningen

Isaetning/udskiftning af batterier

Brug to alkaliske batterier (AAA/LR03).

Brug aldrig genopladelige batterier.

1. Fjern batteridaekslet på bagsiden af fjernbetjeningen ved at trække det i retning af pilen på dakslet.
2. Isæt nye batterier, og sørg for, at polerne, (+) og (-), vender korrekt.
3. Sæt dækslet på iven ved at skubbe det på plads.

BEMAERK!

• När batterierne fjernes, slettes alle programmerede indstlinger i fjernbetjeningen. När der er istat nye batterier, skal fjernbetjeningen programmeresigen.
• Isæt ikke gamle, brugte batterier eller to batterier af forskellig type. Dette kan medføre, at fjernbetjeningen ikke fungerer korrekt.
• Hvis du ikke skal bruge fjernbetjeningen i flere uger i træk, skal du tage batterierne ud. I modsat fald kan batterierne lække og beskadige fjernbetjeningen.
• Den gennemsnitlige levetid for batterierne ved normal drift er cirka 6 maneder.
• Udskift batterierne, när den indendörns enched/DDke längere reagerer på fjernbetjeningen med et bip, ell er sendeindikatoren/DDke tændes.
• Bland aldrig nye og的游戏 battery. Brug aldrig to batterier af forskellige type (f.eks. alkaliske og mangandioxid) samtidig.

AUTOMATISK drift

När airconditionanlægget er driftsklart (kontrollér, at apparatet er sluttet til, og om der er strøm), skal du tænde for det. Driftsindikatoren på displayet på den indendørs enched begynder at blinke.

1. Tryk på knappen Mode (Indstilling) til vælgte Auto.
2. Tryk på knappen + eller - for at indstille den ønskede rumtemperatur.
3. Tryk på knappen On/Off (Tænd/sluk) for at starte airconditionanlaegget. Driftsindikatoren på den

indendors encheds display tændes. Ventilatorhastigheden styres automatisk.

1. Tryk på knappen On/Off (Tænd/sluk) ingen for at standse anlagget.

BEMAERK!

• I AUTO-tilstanden vælger klimaanlagget automatisk drifttilstandene "Afkøling", "Ventilation" aller "Opvarmning" i henhold til malte forskel mellem den faktiske rumtemperatur og temperaturen, som er indstillet på fjernbetjeningen.
• Hvis auto-tilstand/DDke giver en behagelig temperatur, kan du vaelge den onskede tilstand manuelt.

KOLE-,VARME-OGVENTILATORFUNKTION

1. Hvis auto-tilstand ikke giver en behagelig temperatur, kan du manuelt tilssidesætte indstillingerne ved at vælgte tilstanden køling, affugtning, varme eller ventilator ved hjælp af knappen ②.
2. Tryk på knappen + eller - (knappen ③ aller ④) for at indstille den ønskede rumtemperatur.
3. Tryk på knappen Fan (Ventilator) ⑤ for at vælge ventilatortilstanden Auto, Høj, Middel eller Lav.
4. Tryk på knappen On/Off (Tænd/sluk) ① Driftsinikatorerne tændes, og airconditionanlægget starter i henhold til indstillingerne. Tryk på knappen On/Off (Tænd/sluk) ① ingen for at standse anlagegget.

BEMAERK!

Ventilatortilstand kan ikke bruges til at styre temperaturen. I++, dan du kun vælge trinene 1, 3 og 4.

AFFUGTNINGSTILSTAND

1. Tryk på knappen Mode (Indstilling) ② for at vælgé affugtningstilstanden.
2. Tryk på knappen + eller - (③ aller ④) for at indstille den ønskedete temperatur.
3. Tryk på knappen On/Off (Tænd/sluk) ①. Driftsindikatorerne tændes, og airconditionanlægget starter i affugtningstilstand. Tryk på knappen On/Off (Tænd/sluk) ① ingen for at standse anlægget.

BEM/ERK!

På grund af forskellen mellem den temperatur, der er indstillet på encheden, og den faktiske rumtemperatur vil airconditionanlægget i affugtningstilstand oftest køre,uden kole- og ventilatorfungtion.

TIMERDRIFT

Knapperne Timer On (Timeraktivering) og Timer Off (Timerslukning) (⑨ og ⑩) bruges til at indstille, hvørnår timeren skal tænde og slukke for anlagget. Den effektive timerdriftstid, der kan indstilles ved hjælp af fjernbetjeningen, er mindst 30 minutter og højst 24 timer.

1. Sādan indstilles START-tidspunktet:

1.1 Tryk på knappen Timer On (Timeraktivering) ⑨. Fjernbetjeningens display viser ON TIMER (Timer til), og den seneste timerindstilling for start af anlægget, og symbolet "h" vises på timerdisplayet. Du kan nu indstille et nyt starttidspunkt.
1.2 Tryk på knappen Timer On (Timeraktivering) ⑨igen for at bekraefte det ønskede starttidspunkt.
1.3 Når du trykket på knappen Timer On (Timeraktivering), er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget.

2. Sādan indstilles STOP-tidspunktet:

2.1 Tryk på knappen Timer Off (Timerslukning) ⑩. Fjernbetjeningens display viser OFF TIMER (Timer fra), og den seneste timerindstilling for slukning af anlagget vises på timerdisplayet. Du kan nu indstille et nyt stoptidspunkt.

2.2 Tryk på knappen Timer Off (Timerslukning) ⑩对其进行 at bekræfte det onionske de stoptidspunkt.
2.3 När du har trykket på knappen Timer Off (Timerslukning), er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget.

Eksempel på timerindstilling

Airconditionanlaegget skal starte om 6 timer.

1. Tryk på knappen TIMER ON, hvorefter den seneste timerindstilling og symbolet "h" vises på displayet
2. Tryk på knappen TIMER ON for at vise "6:0h" på displayet
3. Vent et sekund, hvorefter det digitale display viser temperaturen ingen. Indikatorlampen "TIMER ON" lyser, og Funktionen er aktiveret.

Kombineret timer

(indstilling af bade ON- og OFF-timere smtidig)

(ON ---> Stop ---> Start anlægget)

Denne fonction er practisk, nár du vil stoppe airconditionanlægget, nár du er gæt i seng, og starte det igen om morgenen, ná du vágner, ellerkommen hjem igen.

Eksempel:

Airconditionanlagget stoppes 2 timer og starter igen 10 timer after den indstillede start.

1. Tryk på knappen TIMER OFF.
2. Tryk på knappen TIMER OFF igen for at se "2.0h" på TIMER OFF-displayet
3. Tryk på knappen TIMER ON
4. Tryk på knappen TIMER ON iven for at vise "10h" på TIMER ON-displayet
5. Vent et sekund, hvorefter det digitale display viser temperaturen ingen. Indikatorlampen "TIMER ON OFF" lyser, og Funktionen er aktiveret.

BEMAERK!

• Hvis du indstiller samme tidspunkt som start- og stoptidspunkt, øges stoptidspunktet automatisk med 30 min (hvis den indstillede tid er under end 10 timer) eller med 1 time (hvis den indstillede tid er over 10 timer).
• Du kan ændre tidspunktet for timeraktivering eller -slukning ved at trykke på den tilsvarende timerknap og indstille et nyt tidspunkt.
• Indstillingstiden er en relativ tid, dvs. atijke tid er baseret på tidsforskellen mellem den faktiske tid og den indstillede tid.

ADVARSEL!

• Fjernbetjeningen pågressive udsættes for höje temperaturer og stråling.
• Modtageren på den indendørs enhed pågressive for direkte sollys, da det kan medfrole Funktionsejrl.

For at opnà optimal drift skal nedenstäende overholds:

• Justé ruftströmmens retning korrekt, sä den ikke er rettet direkte mod personer.
• Justér temperaturen, sä det optimale komfortniveau opnås. Anlagget mä ikke indstilles til for hóje temperaturer.
  Luk dre og vinduer, da den onskede effekt i modsat fald kan blive reduceret.
• Undlad at placere genstande i nærheden af luftindtaget eller luftudtaget, da det kan forringe airconditionanlæggets effekt og medføre driftsstop. Sørg for, at der ikke er forbinderer, som blokerer luftstrømmen. Luftstrømmen skal kinne på uhindret rundt i hele rummet. Luftstrømmen skal øgså kinne på airconditionanlægget uhindret.
• Rengør luftfiltret jegnligt, da kole- eller varmeeffekten ellers kan blive forringet. Det anbefales at rengør filtrene hvr,anden uge.
  Anlagget ma ikke anvendes med det vendrette luftspjæld i lukket tilstand.

F JUSTERING AF LUFTSTRÖMMENS RETNING

• Klimaanlæggets udgående luftstrømsretning kan indstilles ved at indstille de horisontale og vertikale lameller.
• Indstil retningen på lamellerne södan, at luftströmmen ikke blæser direkte på personer.
• Sørg for, at den udgående luftstrømær hele rummet for at forhindre temperaturforskelle i rummet.
• De vertikale lameller kan indstilles med fjernbetjeningen.
• De horizontale lameller skal indstilles manuelt.

Indstilling af vertical Luftstrømsretning (op - ned)

Udfördenne handling, narrklimaanlagget er i drift.

Brug fjernbetjeningen til at indstille de vertikale lameller. Tryk på knappen "AIR DIRECTION" ⑧ på fjernbetjeningen. Lamellerne indstilles med 6^ for hvert tryk på knappen.

Sádan drejes luftstrømmens retning automatisk (op-ned)

Denne procedure skal udfores, mens anlagget korer.

Tryk på knappen Swing (Drej) ⑦ på fjernbetjeningen.
- Funktionen afbrydes ved at trykke på knappen Swing (Drej) ⑦igen. Tryk på knappen Air Direction (Luftstrøm) ⑧for at lase luftspjældet i den ønskedeposition.

Indstilling af horizontal luftstrømsretning (venstre - højre)

Flyt manuelt de horisontale lamellers greb til venstre aller hore for at justere onsket luftstrm.

FORSIGTIG

• Knapperne "AIR DIRECTION" og "SWING" fungerer/DD, när klimaanlægget er deaktiveret (heller/DD, när "TIMER ON" er indstillet).
• Lad ikke klimaanlægget kører lang tid i drifttilstanden "Afkøling" eller "Tør" med luftstrømmen rettet nedad. Der kan SSE dannes kondens på de vertikale lameller, som kan lække.
• Flyt ikke de vertikale lameller maneuelt. Brug alto knap ⑧ "AIR DIRECTION" eller knappen "SWING" ⑦. Det kan forstyrre Funktionen, hvis luftspjældet flyttes maneuelt. Sluk ogænd klimaanlaggetigen, hvis de vertikale lameller ikke fungerer korrekt.
• Nár klimaalægget ændes med det samme after at det har været slukket, er det muligt, at de vertikale lameller ikke bevæges i ca. 10 sekunder.
• Lad/DD: enheden körer med de horisontale lameller i lukket position.

G SÄDAN FUNGERER AIRCONDITIONANLæGGET

KOLING

VARME

AFFUGTNING

AUTOMATISK DRIFT

• Når du har indstillet airconditionanlægget til auto-tilstand (knappen 2 på fjernbetjeningen), vælger det automatisk KØLING, OPVARMNING eller drift med VENTILATOR, afhængigt af hvilken temperatur du har indstillet samt rumtemperaturen.
• Airconditionanlægget styrer automatisk rumtemperaturen, sä den holdes omkring det temperaturpunkt, du har indstillet.
• Hvis AUTO-tilstand/DDIke giver en behagelig temperatur, kan du vaelge de onskedede indstillinger manuelt.

DVALE/ØKONOMIDRIFT

• Denne Funktion, som kun kan bruges i kombination med afkølings-, opvarmnings- eller automatisk drifttilstand [COOL, HEAT og AUTO] sørger for, at klimaanlægget automatisk øger (i afkølingstilstand) eller reducerer (i opvarmningstilstand) den indstillede temperatur med 1^ per time i de første 2 timer. Klimaanlægget holder derefter denne temperatur (indstillet temperatur + eller - 2 grader) i 5 timer. Efterfolgende deaktiveres encheden automatisk.

AFFUGTNINGSDRIFT

I affugntingstilstand vælger airconditionanlageget automatisk affugtningsfunktion på baggrund af forskellen mellem den indstillede temperatur og den faktiske temperatur i rummet.
- Temperaturen reguleres under affugtningen ved gentagen aktivering og deaktivering af kolefungtionen aller ventilatoren. Ventilatorhastigheden styres automatisk.
Under normal drift affugter airconditionanlaegget ogsa luften.

BEMAERK!

När airconditionanlægget affugter luften, vil temperaturen i rummet sandsynligvis falde. Det er derfor normalt, at en hygrostat mäler en hjere relativ luftfugtighed. Den absolutte luftfugtighed i rummet reduceres dog, afhängigt af hvor meget fugt der produceres i rummet (madlavning, mensesker mv.)

ADVARSEL!

• Det er nødvendigt at stoppe airconditionanlægget og taget stikket ud af stikkontakten før rengøring.
• For S 3448 - SC 3448 - S 3464: afbryd strømmen til klimaanlagget.

Rengoring af den indendors enhed og fjernbetjeningen

FORSIGTIG

• Tör den indendørs enchod og fjernbetjeningen af med en tør klud.
• Hvis den indendørs enched er meget snavset, kan du bruge en klud, der er vredetHardt op i koldt vand.
• Den indendørs encheds frontpanel kan tages af og rengøres med vand. Tør after med en tør klud.
• Brug/DD: er er forbhandlet med kemikalier, aller en stoveklud til at rengore encheden.
• Brug ikke benzin,fortynder,polermiddelller lignende oplosningsmidler til rengøring.Disse midler kan f'plastoverfladen til at revne eller deformere.

Rengøring af luftfilteret

Et tilstoppet luftfilter reducerer anlæggets koleeffekt. Filteret skal rengøres hv er anden uge.

1. Løft panelet på den indendørs enchod op til en vinkel, hvor det stopper med et klik.

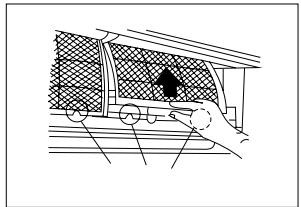

2. Tag fat i luftfilterets handtag, og loft det en smule opad for at tage det ud af filterholderen. Træk det derefter nedad.

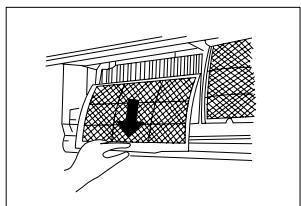

3. Tag skærmfilteret af den indendørs enched.

4. Rengør skærmfilteret haver,anden uge.

5. Rengør skærmfilteret med en støvsuger eller med vand.

6. Det aktive kulfilter kan ikke rengøres. Dette filter kan ikke bortfiltrere ubeha-gelig lugt,ningen det forst er beskidt. På det tidspunkt skal filteret udskiftes (fås hos forhandleren). Det anbefales at skifte dette aktive kulfilter to gange om Året.

7. Det grønne 3M HAF-filter viser klare tegn på at[være beskidt på og i filteret, nag det er beskidt. Nár filteret er blevet beskidt, kan det ikke rengøres og skal udskiftes med et nyt (fås hos forhandleren). Det anbefales at skifte dette filter to gange om Året.

Nyt filter

Det anbefales at udskifte filteret

1. När det aktive kulfilter og 3M HAF-filteret i filterholderen på skærmfilteret er blevet udskiftet, kan skærmfilteret udskiftes i airconditionanlægget.
2. Kontroller, at filterer er helt tört og intakt, før du sætter det tilbage i encheden.
3. Sæt luftfilteret på pladsigen.
4. Sæt den øverste del af luftfilteret tilbage i enheden. Sørg for, at venstre og højre kant flugter, og sæt filret på plads.

Vedligeholdelse

Hvis encheden skal kore i tomgang i lang tid, skal du gore som folger:

1. Lad ventilatoren kore i cirka 6 timer, for at anlagget kan tøre indvendigt.
2. Stop airconditionanlægget, og tag stikket ud af stikkontakten. Ved anvendelse af model S(C)3448 -S 3464 skal strømmen afbrydes. Tag batterierne ud af fjernbetjeningen.
3. Den udendørs enched kræver jævnlig vedligeholdelse og rengøring. Dette på kun gores af en autorisret airconditiontekniker.

Kontrol f#r drift

• Kontroller, at ledningerne ikke er defekte eller frakoblede.
• Kontroller, om luftfiltrene er anbragt.
• Kontroller, at luftindtaget aller luftudtaget jetzt er blokeret, hvis airconditionanlægget jetzt har vaeret brugt i længere tid.

FORSIGTIG

• Undgå at berøre enhedens metaldele,ningar filteret tages ud. Der er risiko for persanskade ved handtering af de skarpe metalkanter.
• Brug/DDt indvendig rengoring af airconditionanlaegget. Hvis anlaegget udsættes for vand, er der risiko for, at isoleringen ødelægges, hvilket kan medfrole elektrisk stød.
  Nár anlægget rengøres, skal du først kontrollere, at strømmen og relæet er slæt fra.

TIP TIL DRIFT

Nedenstäende hændelser kan forekommen under almindelig drift.

1. Beskytsese af airconditionanlægget.

KompressorbeskytseIe

• Kompressoren kan/DDke genstartes i de fpreste 3 minutter, after at den er stoppet.

Modvirkning af kold luft

Anlagget er konstrueret til ikke at blæse kold luft i varmetilstand,ningar den indendørs varmeveksler er ién af nedenstående tre tilstande, og den indstillede temperatur ikke erningen.

A) Nár opvarmning netop er startet.
B) Under affirming.
C) Ved opvarmning med lav temperatur.

Afrimning

• Den indendors aller udendors ventilator kører ikke under afrimning.
• Der kan dannes rim på den udendørs enchod under en varmecyklus,ningar udetemperaturen er lav, og fugtigheden er høj, hvilket nedsjetter airconditionanlæggets varmeeffekt.
• I donne tilstand holder airconditionanlægget med mellemrum op med at varme og pabegynder automatisk afrimning.

• Afirmningstiden varierer mellem 4 og 10 minutter, alt after hvad udetemperaturen er, og hvor meget rim der er dannet på den udendørs enhed.

• Derkommen hvid damp ud af den indendørs enhed.

• Der kan dannes hvid damp, hvis der er stor temperaturforskel mellem luftindtag og luftudtag i køletilstand i et indendørs miljø med hj relativ luftfugtighed.
  När klimaanlagget igen körer i opvarmningstilstand kan der dannes hvid damp på grund af fugt, der under afkøling eller tør tilstand aflejres på overfladen af fordamperen på den indvendige enhed.

• Lav stoj i airconditionanlægget.

Du kan muligvis hore en lav hvislende lyd, nár kompressoren korer erer netop er stoppet. Det er lyden af kolemidlet, som cirkulerer erer stopper med at cirkulere.
- Du kan och en lav pibende lyd, Near kompressoren korer erer netop er stoppet. Det skyldes varmeudvidelse og kuldesammentrækning af plastdelene i anlagget, Near temperaturen ændres.
- Du kan muligvis hare en lyd, Near luftspjældet vender tilbage til udgangspositionen, Near strømmen slåstil.

1. Der blæses stov ud fra den indendørs enhed.

2. Dette er normalt,ningar airconditionanlagget ikke har været brugt i længe tid, eller对不起 gang, det bruges.

3. Derkommen en mærkelig lugt fra den indendørs enched.
4. Dette skyldes, at den indendors enched afgiver lugte fra byggematerialer, møbler eller røg.
5. Airconditionanlægget gär i ventilatortilstand fra køle- eller varmetilstand.
6. När indetemperaturenningar den temperatur, som er indstillet på airconditionanlageget, stopper kompressoren automatisk, og airconditionanlageget gär i ventilatorfungtion. Kompressoren starter ingen,ningar indetemperaturen stiger til den indstillede temperatur i køletilstand eller falder til den indstillede temperatur i varmetilstand.

7. Der kan dannes vandräber på overfladen af den indendørs enched, nrkoling udfores i et rum med en hj relativ luftfugtighed (over 80% ). Juster det vendrette luftspjeld til den maksimale position for luftudblæsning, og vælg ventilatorhastigheden Hj.

8. Varmetilstand

9. Varmepumpen udnytter varmen, der er i udeluften, ved at blæse udeluften gennem udedelen. Nár udetemperaturen falder, reduceres ogå varmen, som absorberes af klimaanlægget, således den indvendige encheds varmekapacitet reduceres.

10. Automatisch genstartsfunktion

I tilfaelde af strømsvigt under drift standser anlaegget helt.

Airconditionanlægget er udstyret med en automatisk genstartfunktion, som bevirker, at anlægget starter automatisk, när strømmen genetableres, med alle de tidligere indstillinger bevaret i hukommelsen.

1. Sporing af kølemiddellækage

Klimaanlagget er udstyret med et system til sporing af kolemiddellakage.

När den udendørs ench ed registrarer en mangel på kølemiddel, stopper klimaanlægget, og den indendørs ench viser alarmen EC i displayet.

Genstart ikke klimaanlagget,ningar,... men kontakt leverandoren.

Funktionsfejl og løsninger

PROBLEM

Stop straks airconditionanlægget, hvis der opstár en af følgende fejl. Tag stikket ud af stikkontakten, og kontakt forhandleren.

• Det sker ofte, at sikringen springer eller relaet udloses.
• Der er trængt fremmedlegemer eller vand ind i airconditionanlægget.
• Fjernbetjeningen fungerer/DD erer fungerer unormalt.
• Andre unormale situationer.

Problem	Årsag	Lösning
Enheden starter ikke.	Strømafbrydelse	Vent, til strømmen vender tilbage.
	Stikket kan=vere blevet trukket ud af stik-kontakten.	Kontrollér, at stikket sidder korrekt i kon-takten.
	Der er sprunget en sikring.	Udskift sikringen/nulstil relæet/nulstil afbryderkontakten.
	Batteriet i fjernbetjeningen er opbrugt.	Udskift batteriet.
	Afstanden mellem fjernbetjeningen og modtageren på den indendørs enched er større end 6-7 meter, eller der er/DD fri passage for signalet mellem fjernbetjenin-gen og modtageren.	Gør afstandenindre. Fjern eventuelle forbinderinger. Ret fjernbetjeningen mod modtageren på den indendørs enched.
	Den tid, som er indstillet med timeren, er forkert.	Vent, eller annuller timerindstellingen.
Enheden stopper og starter ikkeigen	Mulig mangel på kølemiddel	Kontakt leverandøren
Enheden køler eller varmer ikke rummet særlig gunshot, selvom derkommen luft ud af airconditionanlæget.	Temperaten er indstillet forskert.	Indstil temperaturen korrekt. Du kan:Fnde en detailjeret beskrivelse i kapitel D, "Brug af fjernbetjeningen".
	Luftfiltret er blokeret.	Rengør luftfilteret.
	Døre erller vinduer i rummet er Åbne.	Luk øre og vinduer.
	Luftindtaget erller luftudtaget på den indendørs eller den udendørs enched er blokeret.	Fjern对不起 eventuelle blokeringer, og gen-start derefter encheden.
	Kompressorens 3-minutters beskyttelses-forsinkelse er aktiveret.	Vent.
	Afrimning af den udendørs enched er i gang.
Ventilatorhastigheden kan ikkeændres	Airconditionanlæget er i auto-tilstand.	Ventilatorhastigheden kan kunændres i varme-, køle- og ventilatortilstand.
	Airconditionanlæget er i affugtningstil-stand.
Temperaturindika-toren vises ikke.	Airconditionanlæget er i ventilatortil-stand.	Temperaten kan ikke indstilles i ventilatortilstand.

Hvis problemet ikke er løst, skal du kontakte forhandleren. Afgiv oplysninger om Funktionsejlen damit anlæggets model.

BEMAERK!

Anlagget ma kun repareres af en autoriseret airconditiontekniker.

K GARANTIBETINGELSER

Airconditionanlægget leveres med 4 árs garanti på kompressoren og 2 árs garanti på øvrigekomponenter, med virkning fra købsdatoen. Der gælder følgende betingelser:

1. Vi afviser udtrykkeligt alle øvrige erstatningskrav, herunder krav om erstatning for indirekte skader.
2. Reparation aller udskiftning af komponenter inden for garantiperioden medforer ikke en forlængelse af garantiperoioden.
3. Garantien bortfalder, hvis der er fortaget ændringer af anlægget, hvis der monteret ikke-originale dele, eller hvis der er udført reparation af tredjemand.
4. Komponenter, der er udsat for normal slitage, f.eks. filteret, er/DDekket af garantien.
5. Garantien er kun gyldig, hvis du kan fremvise den originale, daterede kobsfaktura, og hvis der/DD er foretaget ændringer af anlagget.
6. Garantien dækker ikke skader, der skyldes forsommelse eller handleringer, der afviger fra dem, der er beskrevet i dette brugsanvising.
7. Omkostninger og risiko ved transport af airconditionanlægget aller dets deli bær es altid af køberen.
8. Skader, der er opstæt som følge af, at der/DD he har vaeret anvendt et egnet Qlima-filter, er/DD ke daekket af garantien.
9. Tab og/eller lækage af kølemiddel som følgæ af inkcompetent montering eller demontering af enhederne og eller montering eller demontering udførf at/DDke tekniisk kyndige personer er/DDekket af garantien. Skader paaenheder, som monteres, tilsluttes og/eller afmonteres paaenmade, som/DDke er i overensstemmelse med gaeldende lokale love og/eller regler, og/eller som/DDke er i overensstemmelse med retningslinjerne i donne brugsanvising, er/DDekket af garantien.

Kontakt forhandleren, hvis der/DDke kan findes en Iosning ved hjelp af donne vegledning. Hvis det mod forventning skulle blive ndvendigt at demontere eheden, skal du sikre, at demontering altid foretages af tekniak kyndige og autoriserete personer og i overensstemmelse med lokale love og regler.

Elektriske apparater pågressive indgå i almindeligt usorteret husholdningsaffald: brug separates opsamlingsfaciliteter. Kontakt de kommunale myndigheder for information om muligheder for opsamling. Hvis elektriske apparater bortskaffes på losseplads eller lignende, kan farlige stoffer sive ned til grundvandet og derigennem på fodekæden, til skade for helbred og velfærd. Ved udskiftning af gamle apparater med nye, er forhandleren forpligtet til at modtage detGAME apparat som affald.uden beregning. Batterier pågressive smides i aben ild, hvor de kan eksplodere eller frigive farlige væsker. Hvis du udskifter eller tilintetgør fjernbetjeningen, sö fjern batterierne, og kasser dem i overensstemmelse med gældende bestemmelse, fordi de er skadelige for miljøet.

Miljooplysninger: Dette produit indeholder flourishdige drivhusgasser, som horer under Kyoto-aftalen. Produktet maku kun serviceres ell demonteres af saeligt uddannet personale.

Dette udstyr indeholder et kølemiddel af typen R410A i den mængde, der er angivet i tabellen ovenfor. R410A mA盗窃 slippes ud i fri luft: R410A er en flourholdig drivhusgas med et global opvarmningspotentiale (GWP - Global Warming Potential) på 2088.

Internet:

Du kan &, den sidste version af bruger, installation ell service manualen paa www.qlima.com

TEKNISKE DATA

Model		S 3425	S 3431	S 3448	SC 3425	SC 3431	SC 3448
Type at airconditionanlag		Vægmonteret air-conditionanlag	Vægmonteret air-conditionanlag	Vægmonteret air-conditionanlag	Vægmonteret air-conditionanlag	Vægmonteret air-conditionanlag	Vægmonteret air-conditionanlag
Kolekapacitet *	W	2650 (1231 - 3312)	3500 (1290 - 4455)	5300 (1817 - 6125)	2650 (1231 - 3350)	3500 (1322 - 4467)	4700 (1729 - 5451)
Energiklasse afkøling*		A++	A++	A++	A++	A++	A++
SEER*		6.9	6.8	6.5	6.5	6.6	6.1
Varmekapacitet*	W	2500 (850 - 3722)	2600 (1202 - 4865)	4200 (1377 - 6741)	2400 (850 - 3452)	2500 (1910 - 4877)	3650 (1260 - 6000)
Energiklasse opvarmning*		A+	A+	A+	A+	A+	A
SCOP-faktor*		4.0	4.4	4.2	4.0	4.0	3.8
Affugtningskapacitet ** / ***	L / 24 h	36	38.4	60	36	38.4	60
Stromforbrug ved køling	kW	0.80	1.17	1.63	0.82	1.21	1.56
Stromforbrug ved opvarmning	kW	0.91	1.12	1.54	0.87	1.10	1.64
Årligt energiforbrug ved køling / opvarmning	kWh	132 / 875	180 / 827	285 / 1400	140 / 840	186 / 875	269 / 1349
Stromforsyning	V / Hz / Ph	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1
Stromstyrke (nom.) ved køling/opvarmning	A	3.6 / 4.1	5.2 / 5.0	7.3 / 6.9	3.6 / 3.9	5.4 / 4.9	6.9 / 7.3
Maks. stromstyrke	A	9.5	10	11.5	9.5	10	11.5
Luftgennemstrømning **	m3/h	430/320/230	485/390/310	610/460/360	350/280/220	520/420/340	600/500/375
Til rum fra - til**	m3	60-85	80 - 100	125 - 145	60-85	80 - 100	125 - 145
Egnede regioner		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Kompresssorte		Roterende	Roterende	Roterende	Roterende	Roterende	Roterende
Ventilatorhastigheder		3	3	3	3	3	3
Temperaturområde	°C	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32
Betjening, manuel/meikanik/elektronik		Elektronisk fjern-betjening	Elektronisk fjern-betjening	Elektronisk fjern-betjening	Elektronisk fjern-betjening	Elektronisk fjern-betjening	Elektronisk fjern-betjening
Fjernbetjening, Ja/nej		Ja	Ja	Ja	Ja	Ja	Ja
Luftfiltertype(r)		Skær, aktiv kul, 3M HAF	Skær, aktiv kul, 3M HAF	Skær, aktiv kul, 3M HAF	Skær, aktiv kul, 3M HAF	Skær, aktiv kul, 3M HAF	Skær, aktiv kul, 3M HAF
Kølemiddelte/tyldning	K / g	R410A / 800	R410A / 950	R410A / 1480	R410A / 800	R410A / 950	R410A / 1450
GWP Kølemiddel		2088	2088	2088	2088	2088	2088
Kølemiddelrøret diameter, væske - gas	mm	6.35 / 9.52	6.35 / 9.52	6.35 / 12.7	Lynkoblig	Lynkoblig	Lynkoblig
Normalt suge-/ pressetryk (maks.)	bar	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)
Mål, indendørs enthed (b x h x d)	mm	715x250x188	800x275x188	940x275x205	715x275x188	800x275x188	940x275x205
Mål, udendørs enthed (b x h x d)	mm	770x555x300	800x554x333	800x554x333	770x555x300	800x554x333	800x554x333
Nettovægt, indendørs enthed	kg	6.5	7.4	9.0	11.5	12.3	14.6
Nettovægt, udendørs enthed	kg	26.6	29.1	37.8	26.9	29.5	37.8
Bruttovægt, indendørs enthed	kg	8.2	9.5	12.2	15.5	16.4	19.2
Bruttovægt, udendørs enthed	kg	29.0	31.9	40.5	29.3	32.3	40.5
Lydtryk, indendørs enthed****	dB(A)	52	52	55	51	52	56
Lydtryk, udendørs enthed****	dB(A)	58	60	63	60	62	64
Lydtryk, indendørs enthed (low)****	dB	22	23	25	25	26	26
IP-klasse, indendørs enthed	IP	IPX0	IPX0	IPX0	IPX0	IPX0	IPX0
IP-klasse, udendørs enthed	IP	IP24	IP24	IP24	IP24	IP24	IP24
Sikringsklasse		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511/EN 14825

** Vejledende

*** Affugtning ved 32 °C, 80 % relativ luftfugtighed

*** EN 12108-2008

Madame, Monsieur,

Les dette brauksanvisingen før du tar klimaanlegget iBruk - sik sikrer du at det fær lang levetid.

⑪ Tilkoblingsrør, avlopsslange (S34xx til-koblingsrør følger ikke med)
⑫ Luftinntak (pá sider og bak)
⑬ Luftavllop

MERK!

Samtige figurer i donne bruksanvisningen og pa gaveesken er bare ment som en forskaring.

De kan fremstå annerledes enn klimaanlegget som du har kjøpt. Det er den aktuelle formen som gjelder.

FUNKSJONSINDIKATORPÄ VISNINGSPANELET TIL INNENDØRSENHETEN

① DEFROST-indikator

Denne indicatoren lyser驻村 klimaanlegget starter automatisk avising ellr kontrollfunksjonen for varmluft aktiveres i varmefunksjonen.

② TEMPERATURE-indikator (temperatur)

Viser temperaturinnstillingene nár klimaanlegget er i drift.

③ OPERATION-indikator (drift)

Denne indicatoren blinker nár strømmen slås på og lyser nár encheten er i drift.

④ TIMER-indikator

Denne indicatoren lyser nár timeren er satt til ON/OFF (pá/av).

C DRIFTSTEMPERATUR

Hvis du vil starte klimaanlegget om 6 timer:

Denne funksjonen er nyttig nár du vil stoppe klimaanlegget nár du gár og legger deg og starte det igjen nár du vákner om morgenene ellerkommen hjem.

Eksempel:

• Kontroller at ledningen ikke er ødelagt eller frakoblet.
• Kontroller at luftfiltre er montert.
• Kontroller at luftavlopet aller -inntaket jetzt er blokkertaryl klimaanlegget ici har vaert i bruk pa lang tid.

OBS!

Hvis problemet ikke er korrigert, på du kontakte leverandøren. Sørg forå gi detaljerte opplysninger om feilen og oppgi modell.

MERK!
