REVOLUTION87 ERV750AWT-G 80PLUS GOLD - Zasilacz komputerowy ENERMAX - Bezpłatna instrukcja obsługi

Typ produktu	Zasilacz komputerowy
Marka	ENERMAX
Model	REVOLUTION87 ERV750AWT-G
Moc nominalna	750 W
Certyfikat 80 PLUS	80PLUS GOLD
Wymiary (D x S x W)	150 x 86 x 160 mm
Waga	2,5 kg
Wentylacja	1 wentylator 120 mm z funkcją HeatGuard (chłodzenie po wyłączeniu)
Główny złącze	24 piny (ATX/EEB/CEB)
Złącze CPU	1 x 4+4 piny (8P) +12V
Złącza PCI Express	2 x 6+2 piny (8P) PCI-E 2.0 (modularne)
Złącza SATA	6 x SATA (w tym 4 na kablu modułowym)
Złącza Molex	4 x 4P Molex + 1 x FDD (na kablu modułowym)
Zarządzanie kablami	Modularne z czarnymi gniazdami (5P) dla 3,3V/5V/12V i czerwonymi (12P) dla 12V
Zabezpieczenia	Zabezpieczenie nadprądowe (OCP) na wielu szynach 12V, zabezpieczenie nadnapięciowe, podnapięciowe, przed zwarciem, przeciążeniowe
System antyodłączeniowy	CordGuard do mocowania kabla zasilającego
Chłodzenie	Krata w kształcie plastra miodu dla lepszej cyrkulacji powietrza
Minimalna kompatybilność z UPS	900 W / 1400 VA
Gwarancja	Standardowa gwarancja producenta
Konserwacja	Czyścić kratki wentylacyjne suchą miękką szmatką; unikać płynów

Często zadawane pytania - REVOLUTION87 ERV750AWT-G 80PLUS GOLD ENERMAX

Jak prawidłowo zainstalować zasilacz ENERMAX REVOLUTION87?

Umieść zasilacz w obudowie, przycisk I/O w pozycji OFF (O). Podłącz kabel zasilania sieciowego po zamocowaniu CordGuard. Następnie podłącz kable modułowe i stałe złącza do płyty głównej, procesora i urządzeń peryferyjnych. Zamknij obudowę, ustaw przycisk na ON (I) i uruchom komputer.

Jak podłączyć kable modułowe?

Wyrównaj białą strzałkę złącza modułowego z odpowiednim gniazdem: czarne gniazdo dla kabli zasilających 3,3V/5V/12V (dyski twarde, urządzenia peryferyjne) i czerwone gniazdo dla kabli PCI-E. Obie strzałki muszą być skierowane do siebie, aby prawidłowo włożyć. Nie używaj siły.

Do czego służy system CordGuard?

CordGuard to system mocowania, który zapobiega przypadkowemu odłączeniu kabla zasilającego. Po podłączeniu kabla zamknij zatrzask, aby go zablokować. System jest kompatybilny tylko z kablem dostarczonym przez ENERMAX.

Co zrobić, jeśli zasilacz nagle się wyłączy?

Może to być spowodowane zadziałaniem zabezpieczenia (nadprąd, przegrzanie). Ustaw przełącznik w pozycji OFF, odłącz kabel zasilający, odczekaj kilka minut, aż zasilacz ostygnie, a następnie podłącz i włącz ponownie. Sprawdź, czy wszystkie wentylatory działają. Jeśli problem będzie się powtarzał, skontaktuj się z pomocą techniczną ENERMAX.

Jaka jest funkcja HeatGuard?

HeatGuard utrzymuje wentylator w ruchu przez 30–60 sekund po wyłączeniu systemu (tryby ACPI S3/S4). Pozwala to na rozproszenie ciepła resztkowego i wydłuża żywotność komponentów.

Jak rozłożyć obciążenie na szynach 12V, aby uniknąć zadziałania OCP?

Rozłóż kable zasilające urządzeń peryferyjnych na kilka czarnych lub czerwonych gniazd. Na przykład nie podłączaj wszystkich dysków twardych do tego samego kabla modułowego. Użyj różnych złączy modułowych, aby zrównoważyć obciążenie między szynami 12V.

Czy mogę używać innych kabli modułowych niż dostarczone?

Tylko kable modułowe certyfikowane przez ENERMAX i dostarczone z zasilaczem są kompatybilne. Użycie innych kabli może uszkodzić zasilacz lub system i unieważnić gwarancję. Skontaktuj się z ENERMAX w sprawie opcjonalnych kabli.

Jaka moc UPS jest zalecana dla tego modelu?

Dla ERV750AWT-G ENERMAX zaleca UPS o mocy co najmniej 900 W / 1400 VA. Jeśli podłączasz inne urządzenia (monitor, drukarka), zaplanuj wyższą moc.

Jak wyczyścić zasilacz?

Odłącz zasilacz i poczekaj, aż ostygnie. Użyj suchej, miękkiej szmatki do czyszczenia kratek wentylacyjnych. Nigdy nie używaj płynów ani aerozoli. Regularne odkurzanie poprawia chłodzenie.

Co zrobić w przypadku problemów z kompatybilnością z płytą główną?

Sprawdź, czy złącza 24-pinowe, 4+4-pinowe CPU i inne są prawidłowo podłączone. W przypadku płyt głównych wymagających dodatkowego złącza 12V użyj złącza oznaczonego '12V'. Upewnij się, że płyta główna jest kompatybilna ze standardowymi zasilaczami ATX.

INSTRUKCJA OBSŁUGI REVOLUTION87 ERV750AWT-G 80PLUS GOLD ENERMAX

Dziękujemy za zakup zasilacza ENERMAX (PSU)! Prosimy przeczytać uważnie ten podręcznik i wykonać zamieszczone w nim instrukcje przed instalacją zasilacza.

Chcielibyśmy zwrócić Państwa uwagę na fakt, że komputer wymaga pracy w bardzo specyficznych warunkach. Aby uniknąć awarii i wydłużyć żywotność systemu, zalecamy, aby:

• NIE umieszczać systemu w pobliżu źródeł ciepła lub innych urządzeń wytwarzających ciepło.
• NIE lokalizować systemu w pobliżu urządzenia magnetycznego.
• NIE lokalizować systemu w miejscu zapylonym i/lub wilgotnym oraz/albo w miejscu występowania wibracji.
• NIE wystawiać systemu na bezpośrednie oddziaływanie światła słonecznego.
• System jest odpowiednio chłodzony przy użyciu dodatkowych wentylatorów.
• Jeśli używane są przedłużacze prądu zmiennego, należy sprawdzić, czy mogą one obsłużyć maksymalną moc wszystkich podłączonych urządzeń. Lub należy podłączyć inne urządzenia o wysokim zużyciu energii, takie jak drukarki laserowe lub monitory, do innych ściennych gniazd prądu zmiennego. Przekroczenie maksymalnego obciążenia przedłużacza może spowodować przerwanie obwodu przez bezpiecznik i odcięcie zasilania.
• Aby dodać do systemu UPS (Uninterruptible Power Supply [Bezprzerwowe źródło zasilania]), proszę wybrać odpowiednią pojemność UPS W/VA. Np.:

Model PSU	Zalecanaminimalna pojemnosć wyj MSCIA UPS (W oparciu o sprawnosć i PFC przy odpowiednim obciążeni)
ERV550AWT-G	600W / 1000VA
ERV650AWT-G	700W / 1100VA
ERV750AWT-G	900W / 1400VA
ERV850EWT-G	1000W / 1400VA
ERV1000EWT-G	1100W / 1600VA

• Aby dodać inne urządzenie zasilane przez ten sam UPS, takie jak monitor lub drukarka, należy użyć UPS o większej pojemności, odpowiadającej mocy znamionowej wszystkich podłączonych urządzeń.
• Nie należy mylić pojemności VA z watami lub używać nieodpowiedniego UPS. Mogłoby to spowodować skrócenie czasu działania baterii UPS lub brak możliwości zasilania systemu w trybie bateryjnym.

NAZWA CZĘŚCI

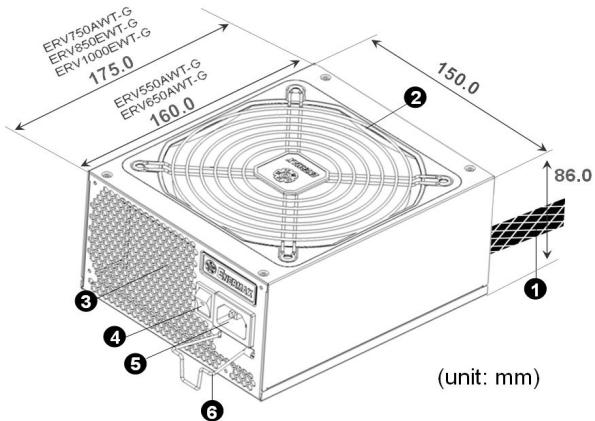

① Kabel wyjścia: Sprawdź część „Kable i połączenia”. ② Wentylator. ③ Szczeliny wentylacyjne „plaster miodu”. ④ Przełącznik Włączenia/Wyłączenia: I=Włączenia, O=Wyłączenia. ⑤ Wejście prądu zmiennego. ⑥ CordGuard.

1 Aby zapewnić optymalne chłodzenie systemu, nie należy blokować wlotu powietrza wentylatora PSU i szczelin wentylacyjnych. Ten PSU oferuje specjalną funkcję HeatGuard. Gdy system jest wyłączony lub po przejściu do trybu uśpienia ACPI S3/S4, wentylator PSU nadal odprowadza pozostałe ciepło przez 30–60 sekund, co wydłuża żywotność systemu. 2 Podczas montażu lub konserwacji systemu należy odłączyć przewód prądu zmiennego od gniazda prądu zmiennego lub przełączyć włącznik ON/OFF (Włączenia/Wyłączenia) do pozycji „OFF (Wyłączenia)”.

3 Przewód prądu zmiennego może się poluzować. Blokada CordGuard ENERMAX umożliwia zamocowanie przewodu prądu zmiennego do zasilacza, a przez to uniknięcie jego odłączenia i wyłączenia komputera PC.

① Włóż zasilacz do obudowy i upewnij się, że przyłącznik I/O (We/Wy) znajduje się w pozycji „O”.

② Naciśnij razem dwa boki blokady CordGuard i wstaw do uchwytu CordGuard w..., prądu zmiennego.

③ Podłącz przewód prądu zmiennego do zasilacza.

④ Zablokuj blokadę CordGuard, zatrzaskując ją na przewodzie prądu zmiennego.

1. Blokada CordGuard jest przeznaczona do przewodów prądu zmiennego dostarczonych z zasilaczami zgodnymi z INERMAX CordGuard. Inne przewody prądu zmiennego mogą nie być zgodne.
2. Podczas montażu lub konserwacji systemu należy odłączyć przewód prądu zmiennego z gniazda prądu zmiennego lub przestawić przyłącznik I/O (We/Wy) na pozycję "O".

KABLE I ZŁĄCZA

Wszystkie złącza są tak skonstruowane, aby zapobiec włożeniu w niewłaściwy sposób. Jeśli nie można łatwo włożyć złącza, należy sprawdzić, czy złącze jest wkładane prawidłową stroną. Nie należy wkładać złączy na siłę lub ich modyfikować. Może to spowodować uszkodzenie zasilacza i komponentów systemu oraz pozbawić prawa do gwarancji.

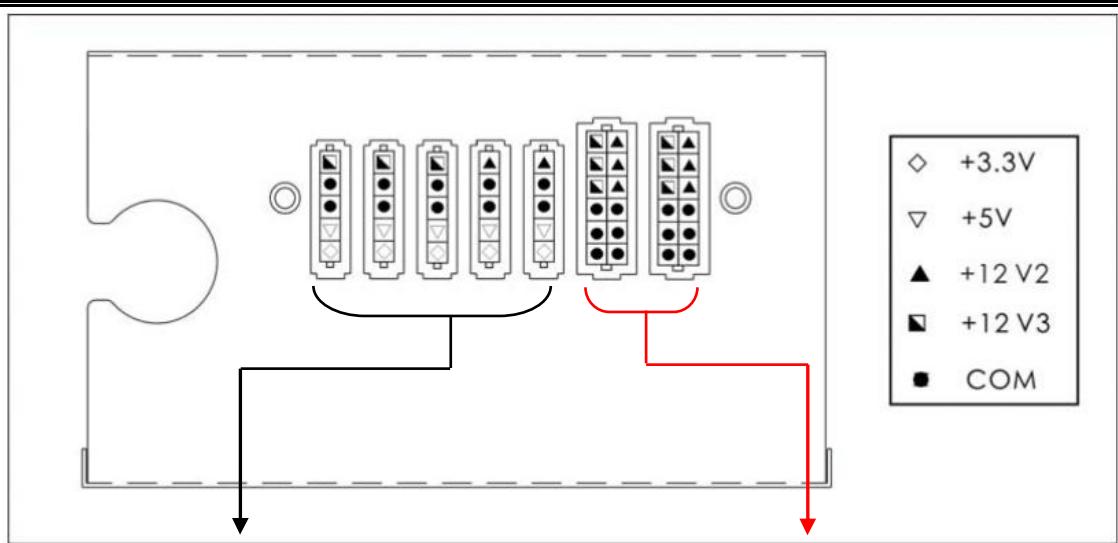

Na następującej ilustracji pokazano układ gniazd modularnych i dystrybucję linii prądu stałego DC.

(ERV550AWT-G / ERV650AWT-G)

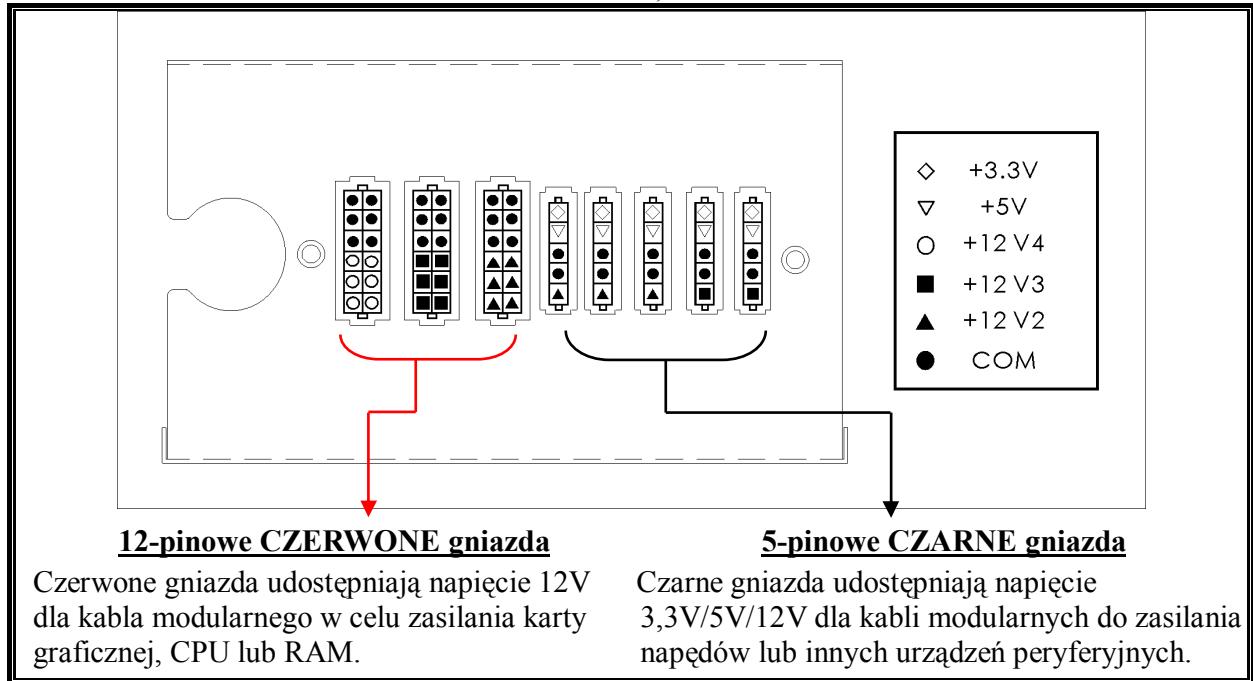

12-pinowe CZERWONE gniazda

5-pinowe CZARNE gniazda

Czarne gniazda udostępniają napięcie 3,3V/5V/12V dla kabli modularnych do zasilania napędów lub innych urządzeń peryferyjnych.

Czerwone gniazda udostępniają napięcie 12V dla kabla modularnego w celu zasilania karty graficznej, CPU lub RAM.

* Zasilacz ten na każdej linii 12V posiada oddzielne zabezpieczenia przed wysokim prądem (OCP). W przypadku, gdy zbyt wiele komponentów systemowych zostało podłączonych do jednej linii 12V, zabezpieczenia powodują wyłączenie zasilacza. Należy wtedy rozdzielić zasilanie podzespołów na osobne linie 12V, co zagwarantuje stabilne i bezpieczne zasilanie systemu.

- RODZAJE ZŁĄCZY

	24-pinowe zącze plyty glównej Kabel natywny, linia 12V obslugiwana przyez 12V1 Do nowej generaci j plyt glównych serwera/stacji roboczych ATX/EEB/CEB.
	8-pinowe CPU +12V Kabel natywny, linia 12V obslugiwana przyez 12V1 (750/850/1000W) Obługa wieo procesorowych systemów serwera/stacji roboczych i niedźórych systemów z gniazdem pojedynczym.
	CPU 4+4-pinowe (8-pinowe) +12V, w trybie kombinowanym Kabel natywny, linia 12V obslugiwana przyez 12V1 8-pinowa konfiguracja obsluguje wieo procesorowych systemów serwera/stacji roboczych i niedźóre pojedyncze, ekstremalne rozwȩzania systemów CPU.
	CPU 4+4-pinowe (8-pinowe) +12V, w trybie podzialu Kabel natywny, linia 12V obslugiwana przyez 12V1 4-pinowa konfiguracja obsluguje niedźóre systemy z pojedynczym CPU. Niedźóre wieloprocesorowe systemy stacji roboczych/serwerów moga sąze wymagać tego dodatkowygo 4-pinowego zącza 12V. Naleź uzyć zącza z oznaczeniem “12V”.
	PCI Express 6+2-pinowe (8-pinowe), w trybie kombinowanym Kabel natywny, linia 12V obslugiwana przyez 12V4 (850/1000W) 8-pinowa konfiguracja obsluguje najowsze wysokowydajne karty graficznie, które wymagaja 8-pinowego zącza PCI-E.
	PCI Express 6+2-pinowe (8-pinowe), w trybie podzialu / 6-pinowe PCI Express Kabel natywny, linia 12V obslugiwana przyez 12V4 (850/1000W) 6-pinowa konfiguracja obsluguje wiekszość wysokowydajnych kart graficznych PCI-E, które wymagaja 6-pinowego zącza PCI-E.
SATA #1 Do napȩdów SATA/SAS.
4-pinowe Molex #2 Do napȩdów IDE/SCSI/SAS lub niedtórych kart graficznych AGP z tradycyjniym 4-pinowym gniazem zasilania.
FDD Do napȩdów FDD lub niedtórych dodatkowych kart.

1 Niektóre napędy SATA mogą akceptować zasilanie SATA lub 4-pinowe Molex. Zwykle do zasilania napędu należy użyć jednego ze złączy zasilania, ALE NIE OBU! Szczegółowe informacje zawiera podręcznik napędu.

2 Zasilacz ten na każdej linii 12V posiada oddzielne zabezpieczenie przeciwprądowe (OCP). W przypadku, gdy zbyt wiele komponentów systemowych zostało podłączonych do jednej linii 12V, zabezpieczenie powoduje wyłączenie zasilacza. Należy wtedy rozdzielić zasilanie podzespołów na osobne linie 12V, co zagwarantuje stabilne i bezpieczne zasilanie systemu.

DOSTARCZONE KABLE MODULARNE

Należy używać WYŁĄCZNIE oryginalnych kabli modularnych ENERMAX, dostarczanych z zasilaczami ENERMAX. Kable firm trzecich mogą nie być zgodne i mogą spowodować uszkodzenia PSU i/lub systemu, a także używanie kabli firm trzecich może spowodować unieważnienie gwarancji PSU.

EMC014-G: 2 x 6+2-pinowe (8-pinowe) PCI-E 2.0 Kabel modularny dla 1 lub 2 wysokiej wydajnosci kart graficznych PCI Express, które wymagaju zȩcza 6-pinowej lub 8-pinowej PCI-E.

EMC019-G: 4 x napȩdy SATA Kabel modularny do napȩów SATA/SAS, takich jak ODD i HDD.

EMC020-G: 4 x 4-pinowe Molex do napȩów (IDE/SCSI) & 1 x zȩcze FDD Kabel modularny do napȩów IDE/SCSI/SAS i urzędźny peryferyjnych oraz 1 zȩcze zasilania FDD.

EMC021-G: 2 x napȩdy SATA & 2 x 4-pinowe Molex do napȩów (IDE/SCSI) Kabel modularny do napȩów SATA/SAS/ IDE/SCSI, takich jak ODD i HDD.

Dostarczone kable modularne zależą od modelu i od regionu. ■ Oferujemy więcej opcjonalnych kabli. Dalsze informacje znajdują się na naszej stronie internetowej: www.enermax.pl.

Specjalna uwaga dla integratorów systemów: Jeśli posiadany system wymaga specjalnej konfiguracji lub konstrukcji kabla modularnego, prosimy o kontakt z przedstawicielem ENERMAX.

Podłączenie kabla modularnego do zasilacza

Na 5-pinowym / 12-pinowym złączu kabla modularnego oraz na modularnym gnieździe PSU znajduje się znak strzałki. Aby ułatwić wykonanie prawidłowego połączenia:

1. Czarne złącze należy podłączyć do czarnego gniazda, a czerwone do czerwonego.
2. Znak strzałki do znaku strzałki.
3. Następnie można łatwo podłączyć złącze.

Odłączanie kabla modularnego od PSU

5-pinowe / 12-pinowe złącze kabla modularnego posiada dwa zaczepy mocowania w gniazdach modularnych PSU. Podczas odłączania kabla modularnego od PSU należy nacisnąć razem dwa zaczepy i delikatnie wyciągnąć kabel.

URUCHAMIANIE SYSTEMU

Przed uruchomieniem systemu należy sprawdzić, czy:

1. jest prawidłowo podłączone złącze zasilania (24-pinowe).
2. Czy jest prawidłowo podłączone złącze zasilania CPU +12V (konfiguracja 4- lub 8-pinowa) i/lub złącze 4-pinowe Molex (jeśli jest wymagane przy braku MB).
3. Czy są prawidłowo podłączone wszystkie inne wymagane złącza.
4. Czy przewód zasilający prądu zmiennego jest prawidłowo podłączony do gniazda ściennego i do gniazda wejścia prądu zmiennego zasilacza.
5. Czy obudowa jest zamknięta.
6. Czy włączono zasilacz, poprzez włączenie przycisku ON/OFF (Włączania/Wyłączania) do pozycji "ON (Włączania)" oraz czy system uzyskał gotowość.

ZABEZPIECZENIE, BEZPIECZEŃSTWO I OCHRONA

Ten zasilacz posiada wielokrotną ochronę. W sytuacjach awaryjnych zasilacz wyłącza się automatycznie, aby uniknąć potencjalnego zagrożenia zasilacza i innych komponentów systemu. Aktywacja obwodu zabezpieczenia często powoduje defekt innego urządzenia systemu lub błąd użytkownika. Proszę sprawdzić wszystkie komponenty oraz otoczenie systemu, aby wykryć przyczynę błędu:

1. Przestaw przyłącznik I/O (Włączania/Wyłączania) do pozycji „O” (Wyłączania) albo odłącz przewód zasilający od gniazda ściennego oraz od gniazda wejścia prądu zmiennego zasilacza.
2. Dotknij obudowy zasilacza i sprawdź, czy jest gorąca. Jeśli tak, to może być znak, że wentylatory obudowy albo zasilacza nie pracują prawidłowo lub znak niekorzystnych warunków otoczenia systemu.
3. Zaczekaj parę minut na ochłodzenie zasilacza.
4. Podłącz przewód zasilający do gniazda ściennego oraz do gniazda wejścia prądu zmiennego zasilacza.
5. Przestaw przyłącznik I/O (Włączania/Wyłączania) do pozycji „I” (Włączania) i restartuj komputer.
6. Sprawdź, czy wentylatory systemu i zasilacza pracują prawidłowo.
7. Skontaktuj się z punktem serwisowym producenta komponentu, który jest prawdopodobnie uszkodzony (np. płyty głównej, karty graficznej albo zasilacza).

W przypadku pytań lub potrzeby skorzystania z serwisu należy skontaktować się ze sprzedawcą lub najbliższą filią/przedstawicielem ENERMAX albo z siedzibą główną centrum serwisowego ENERMAX.

Bezpośrednią pomoc techniczną można uzyskać online na forum wsparcia technicznego: http://forum.enermax.com.

©2011 ENERMAX Technology Corporation. Wszelkie prawa zastrzeżone. Specyfikacja może zostać zmieniona bez wcześniejszego powiadomienia. Rzeczywisty wygląd produktu i akcesoriów może być inny od przedstawionego na ilustracjach. Mogą wystąpić pominienia i błędy drukowania. Zawartość przesyłki zależy od kraju i regionu. Niektóre znaki towarowe mogą być własnością innych stron. Powielanie w jakikolwiek sposób, bez pisemnej zgody ENERMAX, jest surowo zabronione.
