PLATIMAX EPM1200EWT 80PLUS PLATINUM - Zasilacz komputerowy ENERMAX - Bezpłatna instrukcja obsługi

Typ produktu	Zasilacz komputerowy
Marka	ENERMAX
Model	PLATIMAX EPM1200EWT
Moc znamionowa	1200W
Certyfikat	80 PLUS Platinum
Typowa wydajność	≥ 92%
Format	ATX
Złącza modułowe	Tak
Złącze płyty głównej	24 piny (20+4)
Złącza CPU	8 pinów (4+4) i 4 piny
Złącza PCI-E	2 x 6+2 piny
Złącza SATA	6
Złącza Molex	6
Złącze FDD	1
System blokady kabla	CordGuard
Chłodzenie	Wentylator z funkcją HeatGuard
Wbudowane zabezpieczenia	OCP (nadprądowy na szynach 12V), OVP, SCP, OPP, UVP
Funkcja specjalna	HeatGuard: wentylacja po wyłączeniu systemu przez 30-60 sekund
Minimalna zalecana moc UPS	1400W / 2000VA

Często zadawane pytania - PLATIMAX EPM1200EWT 80PLUS PLATINUM ENERMAX

Jak prawidłowo podłączyć kable modułowe?

Upewnij się, że używasz wyłącznie dołączonych certyfikowanych kabli ENERMAX. Wyrównaj czarne złącza z czarnymi gniazdami, a czerwone z czerwonymi, a następnie wciśnij, aż białe strzałki się zetkną. Nigdy nie używaj siły.

Co zrobić, jeśli zasilacz nie uruchamia się?

Sprawdź, czy przycisk ON/OFF jest w pozycji I, kabel zasilający jest prawidłowo włożony, a gniazdko ścienne działa. Upewnij się, że wszystkie niezbędne złącza (24P płyta główna, 8P CPU) są prawidłowo podłączone.

Jaka jest funkcja HeatGuard?

HeatGuard pozwala wentylatorowi obracać się przez 30-60 sekund po wyłączeniu systemu, rozpraszając w ten sposób ciepło resztkowe i przedłużając żywotność komponentów.

Jak korzystać z systemu CordGuard?

Włóż obie strony wspornika CordGuard w szczeliny w pobliżu złącza AC, podłącz kabel, a następnie zamknij zatrzask, aby zamocować kabel. Jest kompatybilny z kablem dostarczonym przez ENERMAX.

Jakie kable modułowe są dostarczane z modelem EPM1200EWT?

Dołączone kable to: EMC022 (24P MB & 8P CPU), EMC014-G (2 x 6+2P PCI-E), EMC018-G (8P & 4P CPU/RAM), EMC019-G (4 x SATA), EMC020-G (4 x Molex + 1 FDD) oraz EMC021-G (2 x SATA + 2 x Molex).

Czy mogę używać kabli modułowych innych marek?

Nie, używaj wyłącznie dołączonych certyfikowanych kabli ENERMAX. Użycie niezgodnych kabli może uszkodzić zasilacz, system i unieważnić gwarancję.

Jak rozłożyć obciążenie na szynach 12V, aby uniknąć zabezpieczenia OCP?

Zasilacz ten ma wiele szyn 12V. Aby uniknąć zadziałania zabezpieczenia nadprądowego, rozłóż wymagające urządzenia (karty graficzne, dyski twarde) na różnych kablach podłączonych do oddzielnych szyn.

Jaka moc UPS jest zalecana dla tego modelu?

Dla modelu EPM1200EWT ENERMAX zaleca UPS o minimalnej mocy 1400W / 2000VA. Jeśli podłączasz inne urządzenia, wybierz wyższą moc.

Co zrobić w przypadku zadziałania zabezpieczenia zasilacza?

Przełącz przełącznik w pozycję O i odłącz kabel zasilający. Odczekaj kilka minut, aż zasilacz ostygnie, a następnie podłącz ponownie i włącz. Jeśli problem nadal występuje, sprawdź wentylatory i skontaktuj się z pomocą techniczną.

Jak wyczyścić zasilacz?

Zawsze odłączaj zasilacz przed czyszczeniem. Użyj suchej ściereczki lub pędzla, aby usunąć kurz z otworów wentylacyjnych. Nigdy nie używaj płynów ani odkurzacza bezpośrednio wewnątrz.

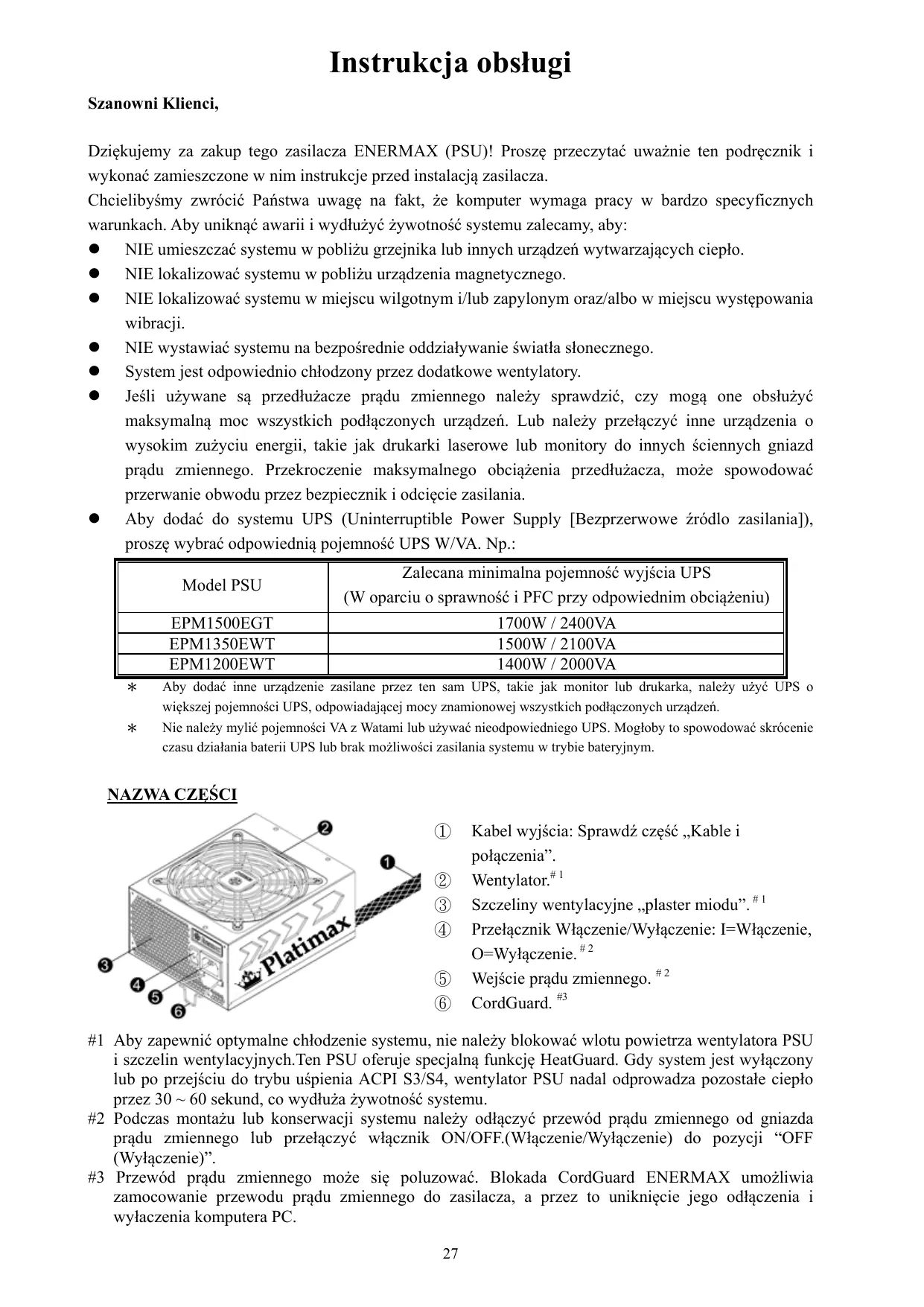

INSTRUKCJA OBSŁUGI PLATIMAX EPM1200EWT 80PLUS PLATINUM ENERMAX

Dziekujemy za zakup unto zasilacza ENERMAX (PSU)! Proszę przyȩć uwasnie ten podręcznik i wykonac zamieszczone w nim instrukcje przyced instalacja zasilacza.

Chcielibysmy zworcie Państwa uwage na fakt, ze komputer wymaga przy w bardzo specyficznych warunkach. Aby uniknac awarii i wydluzyc zwywotnosc systemuazolecamy, aby:

• NIE umieszczacé systemu w_CITY grzejnika lub innych urzadzen wytywarzajycch ciepl.
• NIE lokalizować systemu w poplizu urzadzenia magnetycznégo.
• NIE lokalizować systemu w-Originówmi zapylonym i/lub zapyłonym oraz/albo w-Originówmi wystepowania wibraci.
• NIE wystawiać systemu na bezpos省教育nie oddzialywanie swiatla slonecznégo.
• System jest odpowiednio chłodzony przyzdodatkowe wentylatory.
• Jesli uzywane są przyȩzacje prȩdu zmiennego sąȩzy sprawdzić,czy moga one obśląźć maksymalⁿ moc wzystkich podłocznych urzemęden. Lub sąȩzy przyȩczć innu urzemzenia o wysokim zuźyciu energia, takie jak drukarki laserowe lub monitory do innych sciennych gniazd prȩdu zmiennego. Przekroczenia maksymalⁿ obciȩzenia przyȩzbie,MZE spowodowej przerwanie obwodu przyż bezpiecznik i odciecie zasilania.
• Aby dodać do systemu UPS (Uninterruptible Power Supply [Bezprzerwowe zródlo zasilania]), prosze wybrać odpowiednia pojemnosć UPS W/VA. Np.:

Model PSU	Zalecanaminimalna pojemnosć wyjscia UPS (W oparciu o sprawnosć i PFC przy odpowiednim obciążeni)
EPM1500EGT	1700W / 2400VA
EPM1350EWT	1500W / 2100VA
EPM1200EWT	1400W / 2000VA

• Aby dodać innne urzadzenie zasilane przyte ten sam UPS, takie jak monitor lub drukarka, sąȩzy uźć UPS o Większej pojemnosci UPS, odpowiadajść mocy znamionowej wszychstich podłocznych urzadzen.
• Nie naleź mylius pajemnosci VA z Watami lub uzywać niedopowieciego UPS. Mogłowby to spowodowej skroczenia czasu dzialania baterii UPS lub brak sąliwość zasilania systemu w trybie bateryjnym.

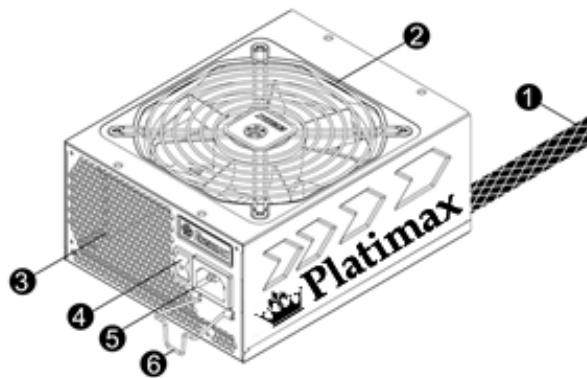

NAZWA CZESCI

① Kabel wyjscia: Sprawdź częsć „Kable i połączenia".
Wentylator. ¹
③ Szczeliny wentylacyjne „plaster miodu". #1
④ Przelacznik Włączenia/Wyłączenia: I=Włączenia, O=Wyłączenia. #2
⑤ Wejscie pradu zmiennego. #2
⑥ CordGuard. #3

1 Aby zapewnic optymalne chlodzenie systemu, nie nalezy blokować wlotu powietrza wentylatora PSU i szczelin wentylacyjnych. Ten PSU offeringspecjalna fungcję HeatGuard. Gdy system jest wyłaczony lub po przyjecciu do trybu uspienia ACPI S3/S4, wentylator PSU nadal oprowadza pozostawe ciepto przyez 30 60 sekund, co wydhuża zwyotnosć systemu.
2 Podczas montażu lub konserwaczji systemu sąȩzy odłacZYć przywośd prȩdu zmiennego od gniaźda prȩdu zmiennego lub przyłącZYć wącznik ON/OFF.(Wączenia/Wyȩczenia) do poźycji "OFF (Wymiarczenia)".

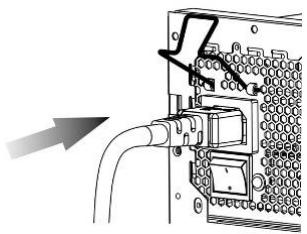

3 Przewód prȩdu zmiennego要去 poluzowej. Blokada CordGuard ENERMAX uzozliwnia zamocowanie przywodu prȩdu zmiennego do zasilacza, a przyez to unikniecie.gojodźyczenia i wyłaczenia komputera PC.

① Włódz zasilacz do obudowy i upewnij sie, ze przyłącznik I/O (We/Wy) znajduje są w poźycji "O".

② Nacijsnij razem dwa boki blokady CordGuard i wstaw do uchwytu CordGuard w..., pradu zmiennego.

③ Podłucz przywośd prȩdu zmiennego do zasilacza.

④ Zablokuj blokadę CordGuard, zatrzaskujuć ja na przywodzie prȩdu zmiennego.

1. Blokada CordGuard jest przyznaczona do przywodów pradu zmiennego dostarczonych z zasilaczami zgodnymi z INERMAX CordGuard. Inne przywody pradu zmiennego moga nie byc zgodne.
2. Podczas montazu lub konserwacci systemu nalezy odłuczycy przyzwód prȩdu zmiennego z gniażda przydzmiennego lub przystawic przy.§ćznik I/O (We/Wy) na poźycje "O".

KABLE I ZLACZA

Wszystkie złęcza są tak skonstruowane, aby zapobiec włozenia w niewlasciwy spośb. Ješli nie mayna Łatwo włość złȩcza sązy sprawdzić,czy zȩcze jest wkladane prawidłową stroną. Nie sązy wkladć zȩczy na silę lub ich modyfikowania. Może to spowodowej uszkodzenia zasilacza i komponentów systemu oraz pozbawić prawa do gwarancji.

Na nastepujuść ilustracijs tokazano uklad gniazd modularnych i dystrybędy linii prudu stało DC.

20P&16P:MB/CPU

12V1 RS	5V RS	5Vsb	12V1	PW OK	PS ON	GND	-12V	5V	5V
RS~	3.3V RS	12V1	12V1	GND	GND	GND	5V	5V	5V

5P:SATA/4PMolex/Peripherals

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

12P:GPU/CPU/RAM

• Prosze podłuczycy wtyczki 16-pin oraz 20-pin do odpowiednich gniazd, aby zapewnić zasilanie wtyczek 24-pin oraz 8-pin CPU.
• Zasilacz ten na kaczęd jlinii 12V posiada oddzielne zabezmieciezenia przyd ywoskim pradem (OCP). W przypadku, gdy zbyt wiele komponentów systemowych zostano podlączonych do jedernej linii 12V, zabezmieciezenia powoduje wyłaczenia zasilacza. Naleź wtedy rozdzielić zasilanie podzespolów na osobne linie 12V, co zagwarantuje stabilne i bezpieczne zasilanie systemu.

24-pinowe zlücate plyty glównej Do nowej generaci j MB serwera/stacji roboczych ATX/EEB/CEB.

CPU 8-pinowe +12V 8 pinowa konfiguracja obshluguje wieo procesorowych systemy serwera/stacji roboczych i niedźóre pojedyncze, ekstremalne rozwiazania systemów CPU.

CPU 4-pinowe +12V 4-pinowa konfiguracja obshluguje niedźóre systemy z pojedynczym CPU.

PCI Express 6+2-pinowe (8-pinowe), w trybie kombinowanym 8-pinowa konfiguracja obshluguje najnowsze, wysokowydajne karty graficzne, które wymagaju 8-pinowej zlüczna PCI-E.

PCI Express 6+2-pinowe (8-pinowe), w trybie podzialu / 6-pinowe PCI Express 6-pinowa konfiguracja obshluguje są克斯zość wysokowydajnych kart graficznych PCI-E, które wymagaju 6-pinowej zlüczna PCI-E.

SATA #1 Do napȩdw SATA/SAS.

4-pinowe Molex #2 Do napȩdw IDE/SCSI/SAS lub niedźórych kart graficznych AGP z tradycyjm 4-pinowym gniazem zasilania.

FDD Do napȩdw FDD lub niedźórych dodatkowych kart.

1 Niektó napędy SATA mogą akceptości zasilanie SATA lub 4-pinowe Molex. Zwykle do zasilania napȩdu naleź uzyćaddresses, ALE NIE OBU! Szczególowe informacja zaiewera podręcznik napȩdu.

2 Zasilacz ten na kaźdej linii 12V posiada oddzielne zabezmieczenie przydysokim przem (OCP). W przypadku, gdy zbyt wiele componentów systemowych zostalo podłuczonych do jederji linii 12V, zabezmieczenie powoduje wyłaczenia zasilacza. Naleź wtedy rozdzielic zasilanie podzespolów na/osobne linie 12V, co zagwarantuje stabilne i bezpieczne zasilanie systemu.

DOSTARCZONE KABLE MODULARNE

Nalezy uzywać WYLACZNIE oryginialnych kabli modularnych ENERMAX, dostarczanych z zasilaczami ENERMAX. Kable firm trzechich mogę nie być zgodne i mogą spowodȩć uszkodzenia PSU i/lub systemu, a także, uzywanie kabli firm trzechich sąspowodȩć uniewañznieu gwarancji PSU.

EMC014-G: 2 x 6+2-pinowe (8-pinowe) PCI-E 2.0 Kabel modularny dla 1 lub 2 wysokiej wydajnosci kart graficznych PCI Express, które wymagaju zȩcza 6-pinowej lub 8-pinowej PCI-E.

EMC018-G: 8-pinowe i 4-pinowe + zasilanie 12V CPU/RAM Kabel modularny do obstrugi spezialnej, wysokiej wytrzymałość staci roboczej/serwera zaciouszej niż 4 CPU i 16 moduławami RAM.

EMC019-G: 4 x napȩdy SATA Kabel modularny do napȩdw SATA/SAS, takich jak ODD i HDD.

EMC020-G: 4 x 4-pinowe Molex do napȩdw (IDE/SCSI) & 1 x zȩcze FDD Kabel modularny do napȩdw IDE/SCSI/SAS i urzȩdźne peryferyjnych oraz 1 zȩcze zasilania FDD.

EMC021-G: 2 x napędy SATA & 2 x 4-pinowe Molex do napȩdów (IDE/SCSI) Kabel modularny do napȩdów SATA/SAS/ IDE/SCSI, takich jak ODD i HDD.

EMC022 :24P MB & 8P CPU

Dostarczone kable modularne zaleę od modelu i od regionu.
■ Oferujemy weitere opcjonalnych kabli. Dalsze informacje znajduja są na naszej stronie internetowej: www.enermax.pl.

Specjalna uwaga dla integratorów systemów: Ješli posiadany system wymaga spejalnej konfigurazioni lub konstrukcji kabla modularnego sązy skontaktuć są z przystawicielem sprezenia ENERMAX.

- PODŁACZANIE / ODLACZANIE KABLI MODULARNYCH

Podlącenie kabla modularnego do zasilacza

Na 5-pinowym / 12-pinowym zączu kabla modularnego oraz na modularnym gnieździe PSU, znajduje sąznak strzałki. Aby uławość wykonanie prawidłowego połęczenia:

1. Czarne zącze sąȩzy podłaczyć do czarnego gniaźda, a czerwone do czerwonego.
2. Znak strzalki do znaku strzały.
3. Nastepnie moinsestinalwo podaczyc zlacze.

Odlaczanie kabla modularnego od PSU

5-pinowe / 12-pinowe zlacze kabla modularnego posiada dwa zaczepy mocowania w gniazdach modularnych PSU. Podczas odłowczania kabla modularnego od PSU nalezy nacisnac razem dwa zaczepy i delikatnie wyciagnac kabel.

URUCHAMIANE SYSTEMU

Przed uruchomieniem systemu nalezy sprawdzić,czy:

1. jest prawidówowo podłaczone zȩcie zasilania (24-pinowe).
2. Czy jest prawnów podlączone zȩcie zasilania CPU +12V (konfiguracja 4- lub 8-pinowa) i/lub zȩcie 4-pinowe Molex (jesli jest wymagane przy bez MB).
3. Czy są prawidłowo podłaczone wzystkie innewymagane zlacza.
4. Czy przyzwód zasilajczy prȩdu zmiennego jest prawnidłowo podłoczony do gniażda sciennégo i do gniażda wejscia prȩdu zmiennego zasilacza
5. Czy obudowa jest zamknigteta.
6. Czy wączono zasilacz, poprzej wączenia przyȩcznych ON/OFF (Wȩczenia/Wȩczenia) do pożycji "ON (Wȩczenia)" oraz czy system uzyskański gotowość.

ZABEZPIECZENIE, BEZPIECZENSTWO I OCHRONA

Ten zasilacz posiada wielokrotna ochrè. W sytuacctj awaryjnych zasilacz wyłacza sie automatycznie, aby uniknć potencjalnégo zagrozenia zasilacza i innych componentów systemu. Aktywȩ obwodu zabezpieczenia częstо powoduje defekt innego urzadzenia systemu lub niedwuaga uzytkownika. Prosze sprawdźć wszymstkie componenty oraz otoczenia systemu,źby wykrć przyczynę będu:

1. Przestaw przyȩclaznik I/O (Wȩçzenia/Wȩçzenia) do poźycji „O” (Wȩçzenia) albo odȩcz przyȩd zasilajćy od gniażda sciennego oraz od gniażda woescia prȩdu zmiennego zasilacza.
2. Dotknij obudowę zasilacza i sprawdź,czy jest gorąca. Jeśli tak, toMZe bycznak, ze wentylatory obudowy albo zasilacza nie pracuju prawidłowo lub znak niedorzystnych warunków otoczenia systemu.
3. Zaczekaj pare minut na ochlodzenie zasilacza.
4. Podłucz przywośd zasilajczy do gniażda sciennégo oraz do gniażda woescia prȩdu zmiennego zasilacza.
5. Przestaw przyȩcznik I/O (Wȩćzenia/Wȩćzenia) do pozycji „I” (Wȩćzenia) i restartuj komputer.
6. Sprawdz,czy wentylatory systemu i zasilacza practuja prawidlowo.
7. Skontaktuj sie z punktem serwisowym producenta componentu, który jest sprawdopodobnie uszkodzony (np. pfytg glownej, karty graficznej albo zasilacza).

W przypadku pytan lub potrzeby skorzystania z serwisu nalezy skontatkowa sie ze sprezedawcag lub najbliszza filia/przedstawicielem ENERMAX albo z siedzibg glowna centrum serwisowego ENERMAX.

Bezposrednia pomoc technicznąość uzyskać równieź online na forum wsparcia technicznych: http://forum.enermax.com.
