INSTRUKCJA OBSŁUGI XP PRO 1250 VA INFOSEC

W celu zapewnienia prawidlowej instalacji oraz eksploataci niniejszego produktu, usilnie zalecamy dokladne przyeczytanie instrukcji obslugi.

1. WPROWADZENIE

Seria XP Pro sklearnsie z wysokowydajnych zasilaczy UPS, ktore mozna podlączyc bezposrednio do komputera osobistego PC za pomocq portu USB. Kaźda"Justostka jest dostarcznaz rozbudowanymi fungcjami sterowania zródkla zasilania UPS. Automatyczna regulacja zapewnia zrónowazone wyjscie zasilania, tym samym gwarantujac kompleksowa ochrone serwerow i peryferiow w razie wahan napięcia, awarii zasilania lub mikroprzerw zasilania. W razie awarii zasilania wskutek przerwy w dostawie energii elektrycznej, udaru lub przysciwo nadnapięcia, zasilacz UPS bardzo szybko przyłącza sprzegt komputerowy na alternatywne zródklo zasilania. Dzięki temu można wykonac kopie zapasowa, opuść program i prawnów zo zamknac system. Przy normalnych warunkach zasilania, XP Pro na bieȩco sprawdza i uzupeltnia stan naładowania akumulatora, nie przyszkadzȩć przy tym w pracy. Innymi slowsy, ten rodzaj wiełofunkcyjngo zasilania bezprzerwowego znacząco upraszcza prace. Uzytkownik sąs zieltwo sprawdzić status urzadzenia, a takłe poziom naładowania, za pomocq diody. W tej seriü zasilaczy UPS zastosowano zaawansOWane technologie, któ rzapewniaja sprawdłowie i niedawodne zasilania sprzȩtu komputerowej. Głowne funkcjé seriü XP Pro przystawiono ponizej:

2. PODSTAWOWE FUNKCJE

• Sterowanie mikroprocesorowe zapewnia wysoka niedawodnosć
• Automatyczny regulator napięcía wyjsciwoego (AVR)
• Wbudowane porty komunikacyjne USB oraz RS232
• Regulujé i stabilizuje napiecie wejsciowe
• Kompaktowy ilekki - nie zajmie duź toejscsa
• Wielofunkcyjne alarmy dzwiekowe z diodami wskaznikowymi
• Ochrona przypieciowa, udarowa, przyciezieniowa i zwarciowa
• Natychmiastowe wyłaczenia zasilacza UPS w razie braku Ładunku w trybie przy akumulatorowej
• Ochrona przyciwudarowa Telefonu/modemu lub sieci (zwęcza RJ45)

3. INSTRUKCJA BEZPIECZENSTWA

Zasilacz UPS wykorzystuhe potencjalnie niebepezeczne napiecia. Zabrania sie demontowania urzadzenia. Urzadzenie nie zaiewera czeci, ktore moglyby byc wykorzystane lub naprawione przy uzytkownika.
Wszystkie naprawy powinny byc wykonane wyłącznie przyez wykwalifikowanych techników.
Zasilacz UPS posiada wlasne wewnetrzne zródo zasilania (akumulator). Naleź pamiętać, ze po odłaczeniu zasilacza UPS od zródao zasilania sieciowego, na gniazdach wyjsciowych są czȩ wystepować napiecie.
Zasilacz UPS zostaw zaprojektowany do stosowania z komputerami osobistymi. Zabrania sie uzywania zasilacza z elektronicznymi urzadzeniami silowymi z obciazenia i imedancyjnymi, takimi jak silnikiczy lampy fluorescencyjne, a takze urzadzen z obciazenia i rezystancyjnymi.
Zabrania sie podłuczania do zasilacza UPS jakichkolwiek urzadzeń niedkomputerowych, takich jak aparatura medyczna do podtrzymywnia zycia, kuchenki mikrofalowe, odkurzacze itp.

Do zasilacza UPS nie nalezy podlączać drukarek laserowych, gdyż podieraja one zbyt duź o mocy.
Sprawdzić,czy wymagane zasilanie nie przyekracza parametrów zasilacza UPS. W celu zapewnienia dluszego czasu zasilania awaryjego i przydluzenia zwyotnosci akumulatora,azolemy zastosowanie optymalnégo obciazenia siłowej rownego połowie lub jedernej trzechiej mocy nominalnej.
Nie ustawiać jakichkolwiek pojemników z cieczna lub w povlizu zasilacza UPS.
Przed przystapieniem do czyszczenia, odączyc zasilacz UPS od sieci. Nie nakładc detergentów w postaci cieczy lub sprayów bezposrednio na urzadzenia.
Zasilacza UPS nie nalewy stosowac w mistręc u wilgotnym lub naraźonym na bezposrednie dzialanie promieni slinecznych, ani też w poplżu zródećciepla. Nie zakrywać otworów wentylacyjnych.
W razieawari,przestawicwczaliczaUPSwpoziene"OFF",anastepnie odaczycz przwod zasilania od gniazdkawel calkowitego wyaczenia urzadzenia.
W razie wadliwej pracy zasilacza UPS,nalezy przyjeść do rozdziau 12: Wykrywanie i usuwanie usterek.

4. INSTRUKCJA PRZECHOWYWANIA

Zasilacz UPS powinien byc przechowywany z calkowicie naładowanych akumulatorem. Naleź unikać temperatur przechowywnia powyzej 200C, gdyź znaczość stróca one zwyotnosć akumulatora. Zasilacz UPS naleź ponownie naładowość co 3 miersiść. W tym celu naleź podȩczy go do zasilania siediociego i pozostawic na 24 godziny. Przechowywane akumulatory naleź ponowniełąDAC do 3 miersiść; w przyciwnym razie要去 doźć do uszkodzenia akumulatora.

5. OBSŁUGA POSPRZEDAźNA WAZNE!

Zanim uzytkownik zadzwoni do Dziau Obslugi Posprzedañnej, powinien zgromadzić nastepujace dane, któ're böda wymagane niedežnie od problemu: Model zasilacza UPS, numer seryjny oraz data zakupu.

Nalezy podac doklady opis problemu, z nastepujacymi szcjugolowymi danymi: rodzaj urzadzen zasilanych przy bez zasilacz UPS, status diody wskaznikowej, status alarmu, warunki instalacji oraz srodowiska pracy.

Ww. informacja techniczne znajduja sie w gwarancji lub na tabliczce znamionowej z tylu urzadzenia. Dla wlasnej wygody, te informacja można wpisać do ponijszej tabeli.

Model	Numer seryjny	Data zakupu
......XP Pro

! Prosimy zachować oryginalne opakowanie. Będzie ono potrzebne,łą zajdzie koniecznosć przystania zasilacza UPS do Dziau Obsługi Posprzedañnej.

WAZNE:

Zasilacze UPS należ do grupy urzadzen elektronicznych i elektrycznych. Jako takie, musza one być likwidowane oddzielnie od innych materiałow odpadowych po zakończenu okresu trwałość uzytkowej.

7. OPIS

PANEL PRZEDNI

Czerwona dioda zapalona: Awaria

Zielona dioda zapala sie stopniowo: zasilanie akumulatorowe modemu

Zielona dioda zapalona: tryb pracy AC

Wącznik/wyȩcznik

PANEL TYLNY

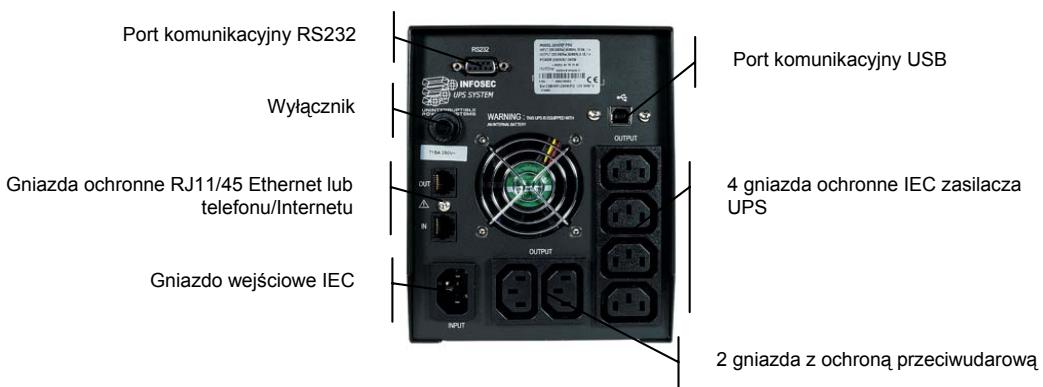

XP Pro 1000 / XP Pro 1250

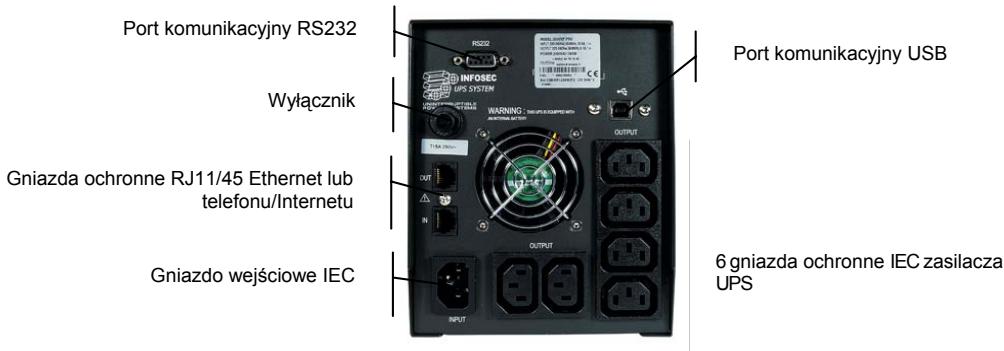

XP Pro 1600 / XP Pro 2000

8. INSTALACJA I OBSLUGA

1. Sprawdzenie

Po odebraniu urzadzenia nalezy otworzyć opakowanie i sprawdzić,czy zasilacz UPS nie jest uszkodzony. W opakowaniu znajduja sie: zasilacz UPS, 1 przywód wejsciowy zasilania 3 przyzewody wyjsciowe IEC, 1 przywód RJ11, 1 przywód interfejsu komunikacyjnégo (źȩcze USB), 1 sztuka oprogramOWANIA UPSurf Control oraz instrukcja obstugi. W razie wykrycia uszkodzén, prosimy wystosowej standardowe pismo reklamacyjne do DziaŁ Obstugi Posprzedañnej.

2. Ladowanie akumulatorów

Niniejsze urzadzenie zostalo wyslane z zakladu produktyjego z calkowicie naładowanym akumulatorem. Akumulator möglich jestnek ulec czesciwemu rozladowaniu podczas transporte, w zwiazku z czym nalewy naładować go przy uzyciem. Podlaczyc urzadzenie do wsi Sciwogo zrodla zasilania bez zańego obciañenia i poczekać co najmiej 8 godzin aź do pełnego naładowania akumulatora.

Zasilacz UPS automatyczny luduje akumulator, gdy przyȩcznik znejdzie są w połozeniu „ON" (zielona dioda „ON LINE" zapalona). Z zasilacza UPSność korzystań natychmiast,{jednakość czas zasilania awaryjniego;będzie niższy od wymaganego.

3. Mielese ustawienia

Zasilacz UPS zostal zaprojectowy do pracy wŚrodkowisku zabezmieszonym, w zakresie temperatur od 00C do 400C oraz przy wilgotnosci od 0% do 90% (bez kondensacje).

Nie zakrywać otworów wentylacyjnych. Zainstalować urzadzenia wowej wolnym od kurzu i płyłow, oparów chemicznych i przywodników. Ponadto, abyunikacja zaktócen, ustawic zasilacz UPS co najmiej 20 cm od CPU (jednostki centralnej komputera).

4. Podłuczanie

Sprawdzić na tabliczce znamionowej z tyfu zasilacza UPS,czy zasilanie jest kompatybilne z napieciem sieciowym oraz czy urzadzenia jest dostatecznie mocne,aby obstuzyc odnosne obciezenia silowe.

Podłaczycz przewód zasilacza UPS do dwubiegunowej gniażdka z uziemieniem (zaleca są uźcie oryginalego przywodu zasilajacego komputera lub przywodu 2P+E/CEE22/10A). NatestPNi uzyc 3 przywodow IEC w celu podlączenia urzadzen komputerowych do poszczególnych gniazd z tyfu zasilacza UPS. Do gniażda z ochrona przyciwudarowa w XP Pro 1000 oraz 1250ość równie przyloczycz urzadzenia, króne nie wymaga zasilania awaryjnego, takie jak drukarka atramentowa.

5. Włączanie/wyłączanie

Aby wączyć zasilacz UPS, naleź ylekko nacisznę wącznik zasilania. Aby wączyć zasilacz, naleź ponownie nacisznę wącznik zasilania.

6. Uruchamianie z pradu staiego

Jednostki XP PRO są wyposzazone w zintegrowaN fungcję uruchamiania z prȩdu stałego. Aby uruchomic zasilacz UPS z calkowicie naładowanym akumulatorem w razie braku zasilania sieciowej, naleź nacisność przycisk.

7. Funkcja oszczedzania energii

Seria XP Pro jest wyposażona w funckcję oszczȩdzenia energii. Jeźeli do zasilacza UPS nie są podłączone zadne pracujuce urzędzenia, to wyłączy są on samoczynnie po 5 minutach w celu zaoszcȩdzenia energii na wypadek awarii zasilania. Wȩcznik zasilania mushznajdwadc są w polożeni „ON“, gdyż w przechiwym razie zasilacz UPS zestanie odźćzony iNie zapewni ochrony urzędzenia komputerowych na wypadek awarii zasilania.

8. Oprogramowanie do automatycznégo węłuczania - UPSurf Control

Plyta CD z oprogramowaniem UPSurf Control znajduje sie w zestawie. Dodatkowe informacja möglich na uzyskać na witrynie: www.infosec.fr

9. INTERFEJS KOMPUTEROWY

Interfejsy USB i RS 232 z tylu zasilacza UPS moga byc uzyte do podlączenia Jednostki do komputera osobistego. Oba porty komunikacyjne umożliwiała bezposȩrdnia kontrolę stanu zasilacza UPS z komputera..

Podstawowe fungcje wymieniono powzzej:

• Przekazanie alarmu wizualnego w razie awarii zasilania
• Automatyczne zamykanie plików przyczę wychydlęwymi rozȩadowsianiem akumulatora
• Węłączenia komputera osobistego i zasilacza UPS

10. OCHRONA LINII TELEFONICZNEJ / TELEFAKSOWEJ / MODEMOWEJ

Ježeli uzytkownik chce zabezmieczyc telefaks lub modem, to powinien podlączy glówny przyzewód Telefoniczny do gniażda „IN”. Podlączyć przyzewód RJ11 (załoczony) z gniaźda „OUT" do telefaksiu lub modemu.

Ostrzeżenie: W razie blędnej instalaci, istnieje ryzyko calkowitego odłaczenia piorunochronu linii telefonicznaj. Urzadzenia ochryny przyciwudarowej jest przyeznacjawo wyłączne do uzytku wewnatrz budynku. Zabrania są instalłowania przyzewódow telefonicznych podczas burzy z wyładowaniami.

Jeżeli wymagana jest ochrona sieci, toNSEUzć przewodu RJ45 (wyposazenia optionalne).

UWAGA: Zasilacz UPS pracuje prawidłowo takze wówczas, gdy opcja ochrony telefaksu/modemu nie jest uzywana.

11. AKUMULATOR

Akumulator to Jedyny podzespól UPS, ktory nie jest uzywany ciagle. Jego szacunkowa zwyotnosćwynosi od 3 do 5 lat. Jednakęczeste rozwadomania lub wystawuminium na temperatury powyzej 20^0C moga skrócić和他的 zwyotnosć. Zalecamy zatem, aby uzytkownicy ladowali akumulator raz na 3 miesiace, gdy urzadzenia nie jest uzywane, w celu skompensomania naturalnie nastepujuść rozwadomania. Czas zasilania awaryjnego zasilacza UPS zaleź zarówno od polaczonego obcieżenia, jak i od wieku i stanu akumulatorów.

OSTRZEŽENIE!

Akumulator musi byc wymieniony przyz wykwalifikowanego technika. Akumulatory charakteryzuja sie bardzo wysokim pradem zwarciwym. blędne podłaczenia要去 spowodować powstanie fuku elektrycznego, co grozi POWAZnymi poparzeniami.

12. WYKRYWANIE I USUWANIE USTEREK

W razie nieprawidowej pracy zasilacza UPS, zalecamy wykonanie ponizszych procedur testowych przydskontaktowaniem sie z goracl linia.

Listakontrolna:

Czy wącznik glówny znajduje są w połozenia „ON”?
- Czy zasilacz UPS jest podłoczony do zasilania sieciowego?
Czy uklad zasilania jest zgodny z podanymi parametrami urzadzenia?
Czy nie przypepal't sie bezpiecznik we wtyczce sceciowej?
Czy zasilacz UPS nie jest przyczony?
Czy akumulator nie jest wyczerpany lub wadliwy?

OBJAW	POTENCJALNA PRZYCZYNA	ROZWIAZANIA
Wymiȩczona dioda na panelu przyznim.	1. Brak akumuladora.	1. Naładowość akumulator przyznę ok. 8 godzin.
	2. Wadliwy akumulator.	2. Wymienić na akumulator tego samego��.
	3. Wymiȩcznik zasilania nie zostawnasci瘴y na co najmnej 5 sekund.	3. Nacisnać i przytrzymać wymiȩcznik zasilania przyznoc co najmnej 5 sekund.
Alarm dzwiedzów wymiȩczna są co 1/2 sekundy, gdy stan zasilania AC jest normalny.	1. Przeciezenia UPS.	1. Sprawdzić,czy obciąȩzenia pasuje do pojemnosci zasilacza UPS. Odwćzyć obciąȩzenia niedryktryczne, np. drukarę. Zatrzymać i ponownie uruchomicź zasilacz UPS.
Krótszy czas zasilania awaryjngo w razie awarii zasilania.	1. Przeciezenia zasilacza UPS lub awaria podstawych urzemdehy.	1. Odwćzyć obciąȩzenia niedryktryczne.
	2. Wyczerpany akumulator.	2. Naładowość akumulator przyznę od zoleje godzin.
	3. Awaria akumulatora wskutek wysokiej temperatury srodkowska pracy lub niedrawidowej obstrugi.	3. Wymienić na akumulator tego samego��.
Zasilanie sieciowe normalne, ale dioda miga.	1. Przepalony bezpiecznik.	1. Wymienić na bezpiecznik tego samego��.
	2. Poluzowyń przywość zasilajacja.	2. Podćzyć przywość zasilajacja.
	3. Brak zasilania sieciowego lub zasilacz UPS nie jest wymiȩczny.	3. Sprawdzić uławat zasilania.

1. SPECYFIKACJA TECHNICZNA

		1000 XP PRO	1250 XP PRO	1600 XP PRO	2000 XP PRO
TECHNOLOGIA	Technologia	Liniowa interaktywna, z automatyczna regulacja napiȩcia (AVR)
	Ksztalt napiȩcia wyjsciowego	Sinusoida zmodyfikowania
	Ochrona	Podnapiȩcie/nadnapiȩcie oraz przyłązenia + ochra linii telefaksowej/modemowej
	Pobór mocy	1000 VA	1250 VA	1600 VA	2000 VA
	WspÓczynnik mocy	0.6	0.5	0.5	0.5
PARAMETRY FIZYCZE	Wymiary Szerokość x glębokość x wysokość	140 x 368,3 x 180,4 (mm)
	Ciezar (kg)	13.5	13.8	14.2	16
	Przyȩcza wyjsć	2 gniażda z ochra napiȩzne przechiwudarowa 4 gniażda ochrune IEC 2 gniażda RJ45 z ochrune przechiwudarowa		6 gniażda ochrune IEC 2 gniażda RJ45 z ochrune przechiwudarowa
WEJŚCIE	Napiȩcie	[110-115-120 V] lub [220 - 230 - 240 V]
	Zakres napiȩcia	[85 - 140 V] [162 - 290 V]
	Czȩstotiwość	50 - 60 Hz, wykrywanie automatyczne
WYJŚCIE	Napiȩcie	[115 V] lub [220 - 230 - 240 V]
	Regulacja	+/-15 % (tryb pracy sieciowej)
	Czȩstotiwość	50 lub 60 Hz
AKUMULATOR	Typ	12V/7AH x 2 szt.		12V/9AH x 2 szt.
	Czas zasilania awaryjniego (wazoleność od podlączonego obcieżenia)	35 min.	23 min.	25 min.	26 min.
	Czas ponownego ladowania	8 godzin do 90% po calkowitym rozladowaniu 10 godzina w celu pelnégo naładowania
FILTR	Ochrona przy wyskokami impulsu	225 dźuli, 2 ms
	EMI/RFI	10 dB do 0.15 MHz, 50 dB do 30 MHz (EN55022 CLASS A)
ŚRODOWISKO PRACY	Poziom halasu	Tryb pracy AC < 40 dB przy 1 metrze Tryb zasiliania awaryjniego < 45 dB przy 1 metrze
	Środowiska pracy	0° C - 40° C, wilgotność do 90 % (bez kondensacje)
WSKA[ZNIK	Tryb pracy AC	Zielona dioda w一直处于
	Tryb pracy akumulatorowej	Zielona dioda zapala są stopniowo
	Awaria	Czerwona dioda w一直处于
ALARM DZWIEDKOWY	Akumulator w一直处于	Co 10 sekund
	Niski poziom akumulatora	Co sekunda aż do zatrzymania automatycznego
	Awaria	W一直处于 Ciagle
	PrȩcieZNIEWI	Alarm dlżymi kiewy w一直处于 co 1/2 sekundy
OPROMGRAMOW ANIE	Oprogramowanie do automatycznego w一直处于	UPSurf Control
INTERFEJS	Port komunikacjańny	Smart RS232 Kompatybólność USB dla Windows i Mac
NORMY	Bezpiecześćwo / norma	CE - ISO 9001
