INSTRUKCJA OBSŁUGI K7703W GORENJE

Zegar elektroniczny do programowania

się sam. Jeżeli potem pokrętło 2 zostanie przekręcone w kierunku ‘+’, wartości czasu dziennego przestaną pulsować, ale wciąż jeszcze pulsować będzie symbol S3. Czas dzienny można potem dodatkowo ustawić w następujący sposób: − Pokrętło 1 należy przekręcić na pozycję ‘czas dzienny’, a następnie z powrotem na pozycję ‘ręcznie’. − Za pomocą pokrętła 2 należy ustawić dokładny czas dzienny (symbol S3 zgaśnie, zapali się symbol S1). W ten sam sposób należy postępować również w przypadku przerwy w dostawie prądu lub korygując ustawienia czasu dziennego! Pokrętło 1 w pozycji ‘czas dzienny’ służy jedynie do wskazywania czasu dziennego, a nie do zmiany jego ustawień!

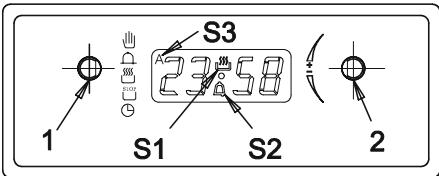

1 pokrętło służące do wybierania poszczególnych funkcji 2 pokrętło służące do wybierania (+) plus in (-) minus Opis symboli: pozycja ‘ręcznie’

Nastawienie niezaprogramowanego (ręcznego) działania

pozycja ‘minutnik’ pozycja ‘czas trwania’

Należy przekręcić pokrętło 1 na pozycję „nastawienie ręczne”. Każdy do tej pory nastawiony program zostaje skasowany ( jeśli symbol S3 był włączony zostaje on skasowany). Włącza się symbol S1 (jeśli nie był włączony ), co oznacza, że zostało nastawione niezaprogramowane (ręczne) działanie.

pozycja ‘koniec’ pozycja ‘czas dzienny’

Nastawienie zegara na czas aktualny

Półautomatyczne nastawienie czasu działania

Po podłączeniu aparatu do sieci elektrycznej na tarczy cyfrowej pojawi się mrugający znak 0 00, mruga również i symbol S3. Pokrętło 1 należy przestawić na pozycję 'ręcznie' i przekręcając pokrętło 2 w kierunku ”+” lub ”- ” ustawić dokładny czas dzienny. Symbol S3 zgaśnie. Pokrętło 1 należy przekręcić w pozycję „aktualny czas” lub „nastawienie ręczne”. Czas aktualny można nastawić przekręcając pokrętło 2 w kierunku „+” plus lub „-” minus. Po upływie 7 sekund od ostatniego włączenia jednego z pokręteł, zegar zaczyna działać. Symbol S1 zaświeci się, co oznacza, że zegar został nastawiony na działanie niezaprogramowane (ręczne). Uwaga: naciskając przez dłuższy czas na pokrętło 2 w pozycji „+” lub „-” liczby na tarczy cyfrowej szybciej zmieniają się. Ostrzeżenie: Jeżeli w ciągu 7 sekund po podłączeniu urządzenia do sieci nie zostanie ustawiony czas dzienny, zacznie on odliczać

Pokrętło 1 należy przekręcić na pozycję „działanie”. Na tarczy cyfrowej pojawi się 0 00 oraz symbol S1. Przekręcając pokrętło 2 w kierunku „+” lub „-” nastawiamy żądany czas. Wtedy pojawi się symbol S3. Czas można nastawiać w interwałach 1 minutowych. Najdłuższy możliwy czas nastawienia wynosi 10 godzin. Po nastawieniu żądanego czasu działania, po upływie 7 sekund rozpocznie się odliczanie czasu. Jeśli pokrętło 1 pozostanie na pozycji ‘czas trwania’, „nastawienie ręczne”, na tarczy cyfrowej rozpocznie się odliczanie nastawionego czasu. Czas można skorygować za pomocą pokrętła 2, pokrętło 1 musi znaleźć się w pozycji

„ działanie". Po upływie nastawionego czasu działania, włączy się sygnał dźwiękowy, który automatycznie wyłączy się po 7 minutach, jeśli nie został on wyłączony wcześniej przez przekręcenie pokrętła 1 na pozycję inną niż pozycja w jakiej znajduje się aktualnie. Symbol S1 wyłączy się, natomiast symbol S3 mruga. W tym czasie piekarnik wyłączy się. Po przekręceniu pokrętła 1 na pozycję „nastawienie ręczne”, symbol S3 wyłączy się, natomiast symbol S1 włączy się. Zegar zostaje nastawiony na niezaprogramowane (ręczne) działanie. Chcąc zakończyć pieczenie, musimy wyłączyć również piekarnik!

(najlepiej w ten sposób, że pokrętło 1 przekręcimy na pozycję (ręczne) działanie, po czym cały proces należy powtórzyć.

Minutnik Przekręcając pokrętło1 na pozycję „minutnik” włącza się minutnik, który spełnia rolę sygnalizacyjną nie wyłączając piekarnika. Przekręcając pokrętło 2 w kierunku „+” lub „-” można nastawić żądany czas działania. Symbol S2 zapali się. Po upływie 7 sekund od chwili nastawienia, nastawiony żądany czas zaczyna się odliczać. Jeśli pokrętło 1 znajdzie się w pozycji „minutnik”na tarczy cyfrowej rozpocznie się odliczanie nastawionego czasu. Za pomocą pokrętła 2 można czas skorygować, przy czym pokrętło 1 musi się znaleźć w pozycji „działanie”. Po upływie nastawionego czasu działania włączy się sygnał dźwiękowy, który automatycznie wyłączy się po 7 minutach, jeśli nie został on wcześniej wyłączony przez przekręcenie pokrętła 1 na pozycję inną niż ta w jakiej znajduje się obecnie. Symbol S2 wyłączy się.

Półautomatyczne nastawienie zakończenia działania Pokrętło 1 należy przekręcić na pozycję „zakończenie działania”. Na tarczy cyfrowej pojawi się aktualny czas. Przekręcając pokrętło 2 w kierunku „+” lub „-” nastawiamy czas końca działania. /Musi być on dłuższy od czasu aktualnego/. Pojawi się symbol S3. Po upływie 7 sekund od nastawienia żądanego czasu na tarczy cyfrowej pojawi się aktualny czas. Gdy aktualny czas osiągnie nastawiony czas zakończenia pieczenia, włącza się sygnał dźwiękowy, który automatycznie wyłączy się po 7 minutach, jeśli nie został wcześniej wyłączony przez przez przekręcenie pokrętła 1 na pozycję inną niż pozycja w jakiej znajduje się obecnie. Symbol S1 wyłączy się, natomiast symbol S3 mruga. W tym czasie piekarnik wyłączy się. Symbol S3 wyłączy się po przekręceniu pokrętła 1 na pozycję „nastawienie ręczne”. Symbol S1 zaświeci się, a zegar zostaje nastawiony na niezaprogramowane (ręczne) działanie. Chcąc zakończyć pieczenie, musimy wyłączyć również piekarnik!

Pokrętło (1) w pozycji “czas aktualny” Pozycja ta jest pozycją neutralną przedstawiającą aktualny czas. Stosuje się ją, gdy chcemy aby na tarczy cyfrowej był przedstawiony czas aktualny. Na przykład: jeśli zegar został nastawiony na automatyczne działanie, a pokrętło 1 znajduje się w pozycji “koniec działania”, na tarczy cyfrowej pojawi się czas końca działania. Jeśli pokrętło 1 przekręcimy na pozycję “aktualny czas” na tarczy cyfrowej pojawi się czas aktualny.

Moc sygnału dźwiękowego Gdy nie jest włączona żadna z funkcji (pojawia się tylko aktualny czas) przez przekręcenie pokrętła 1 na pozycję „nastawienie ręczne” i po upływie 7 sekund spośród 3 różnych mocy sygnału dźwiękowego można wybrać taki, który nam najbardziej odpowiada. Przekręcajac pokrętło 2 przed upływem tego czasu, aktualny czas ulegnie zmianie! Po przekręceniu pokrętła 2 w kierunku „-”, usłyszymy pierwszy stopień nastawienia sygnału dźwiękowego. Po zwolnieniu przycisku i powtórnym naciśnięciu nastawiamy następny stopień nastawienia sygnału dźwiękowego. Zachowana zostanie ta moc sygnału dźwiękowego, którą nastawiliśmy na końcu. Moc sygnału dźwiękowego można nastawiać kiedykolwiek.

Automatyczne nastawienie czasu i zakończenia działania Pokrętło 1 należy przekręcić na pozycję„działanie" Przekręcając pokrętło 2 w kierunku „+” lub „-” można nastawić czas trwania działania. Następnie należy przekręcić pokrętło 1 na pozycję „zakończenie działania”, na tabliczce cyfrowej pojawi się najbliższy możliwy czas zakończenia działania. Przez przekręcenie pokrętła 2 w kierunku „+” lub „-” można nastawić czas zakończenia działania piekarnika. Symbol S1 zgaśnie, jeśli czas końcowy jest dłuższy od czasu aktualnego + czasu działania. Piekarnik zaczyna działać automatycznie według nastawionych czasów działania.

Skasowanie programów czasowych Wszelkiego rodzaju zaprogramowanie, oprócz minutnika, można skasować kiedykolwiek, przekręcając pokrętło 1 na pozycję „nastawienie ręczne”. Nastawione programy automatycznie zostaną przerwane, a zegar znajdzie się w pozycji niezaprogramowanego (ręcznego) działania.

Na przykład Aktualny czas – 12:00, czas trwania działania jest nastawiony na 1:30, czas zakończenia działania jest nastawiony na 14:00. Oznacza to, że piekarnik zacznie działać o godzinie 12:30

Zastosowanie zegara w połączeniu z piekarnikiem Aby zastosować zegar w połączeniu z piekarnikiem, należy najpierw włączyć piekarnik, po czym nastawić żądany system pieczenia oraz temperaturę. Dopiero po tym można nastawiać funkcje na zegarze. Po zakończeniu pieczenia, piekarnik należy wyłączyć.

Błędy nastawienia Jeśli czas zakończenia działania jest krótszy od czasu aktualnego + czasu działania, włącza się sygnał dźwiękowy, a symbol S3 zacznie mrugać. Aby zegar działał prawidłowo, należy skorygować nastawione czasy działania

PRODUCENT ZACHOWUJE PRAWO DO WPROWADZANIA ZMIAN NIE WPŁYWAJĄCYCH NA FUNKCJONALNOŚĆ URZĄDZENIA
