Typ produktu	Okap kuchenny
Marka	Vestfrost
Model	VE-90BGAWH
Szerokość	90 cm
Typ montażu	Montowany na ścianie
Wykończenie	Stal nierdzewna i białe szkło
Sterowanie	Suwak / Dotykowe
Liczba prędkości	3
Maks. wydajność wyciągu	600 m³/h
Poziom hałasu (maks.)	62 dB(A)
Oświetlenie	1 x 2W LED
Typ filtra	Aluminiowy filtr przeciwtłuszczowy
Czyszczenie filtra	Można myć w zmywarce
Średnica przewodu	150 mm
Opcja cyrkulacji	Tak (filtr węglowy sprzedawany osobno)
Klasa energetyczna	A
Roczne zużycie energii	45 kWh
Napięcie	220-240 V
Częstotliwość	50/60 Hz
Moc silnika	150 W
Wymiary (S x G x W)	90 x 50 x 60 cm
Waga netto	14 kg

Często zadawane pytania - VE-90BGAWH VESTFROST

Jak zainstalować okap kuchenny Vestfrost VE-90BGAWH?

Instalację powinien przeprowadzić wykwalifikowany specjalista. Okap należy zamontować na minimalnej wysokości 65 cm nad kuchenkami elektrycznymi i 75 cm nad kuchenkami gazowymi. Upewnij się, że ściana utrzyma ciężar i postępuj zgodnie z dostarczonym szablonem do wiercenia.

Czy VE-90BGAWH może być używany w trybie cyrkulacji?

Tak, może być używany jako okap z cyrkulacją. Należy zakupić i zainstalować filtr węglowy (z węglem aktywnym) do pochłaniania zapachów. Filtr węglowy nie jest dołączony i musi być okresowo wymieniany.

Jak często należy czyścić filtr przeciwtłuszczowy?

Aluminiowy filtr przeciwtłuszczowy należy czyścić co 2-3 miesiące, lub częściej przy intensywnym użytkowaniu. Nadaje się do mycia w zmywarce. Wyjmij filtr i umyj w zmywarce lub ręcznie łagodnym detergentem.

Jak wymienić oświetlenie LED?

Oświetlenie LED jest zintegrowane i powinno być wymieniane przez wykwalifikowanego technika. Jeśli światło przestanie działać, skontaktuj się z obsługą klienta Vestfrost lub autoryzowanym centrum serwisowym.

Dlaczego okap hałasuje?

Hałas może być spowodowany nieprawidłową instalacją, poluzowanymi częściami lub zatkanym filtrem. Sprawdź, czy okap jest bezpiecznie zamontowany i czy filtr przeciwtłuszczowy jest czysty. Praca na maksymalnej prędkości również zwiększa poziom hałasu.

Czy mogę używać okapu bez filtra węglowego?

Tak, podczas odpowietrzania na zewnątrz (tryb kanałowy) filtr węglowy nie jest wymagany. Okap działa wydajnie tylko z aluminiowym filtrem przeciwtłuszczowym. Filtr węglowy używaj tylko w trybie cyrkulacji.

Jakie są wymiary VE-90BGAWH?

Wymiary wynoszą około 90 cm (szerokość) x 50 cm (głębokość) x 60 cm (wysokość). Średnica wylotu przewodu wynosi 150 mm. Zawsze zmierz przestrzeń przed instalacją.

Jak sterować prędkością wentylatora?

Okap ma trzy ustawienia prędkości sterowane przełącznikiem suwakowym. Przesuń do żądanej pozycji: niska (1), średnia (2) lub wysoka (3). Dostosuj do intensywności gotowania.

Czy okap jest objęty gwarancją?

Tak, Vestfrost oferuje standardową 2-letnią gwarancję na VE-90BGAWH. Gwarancja obejmuje wady produkcyjne, ale nie obejmuje normalnego zużycia, niewłaściwego użytkowania ani uszkodzeń spowodowanych nieprawidłową instalacją. Zachowaj paragon.

Gdzie mogę znaleźć instrukcję obsługi?

Instrukcja obsługi jest dostępna do bezpłatnego pobrania w formacie PDF na stronie notice-facile.com. Możesz również poprosić o przetłumaczoną wersję, podając preferowany język i adres e-mail.

INSTRUKCJA OBSŁUGI VE-90BGAWH VESTFROST

PL Okap kuchenny | Instrukcja obsługi i montażu
EN Cooker hood | Operating and installation instructions

vestfrosthome.eu

V

MONTAŻ | INSTALLATION

PL Okap kuchenny | Instrukcja obsługi i montażu 14

Dear Clients,

dziękujemy za zaufanie, jakim obdarzyliście nas, kupując produkt marki Vestfrost.

By jak najdłużej cieszyć się produktem, prosimy o zapoznanie się z treścią instrukcji obsługi. Zamieściliśmy w niej informacje niezbędne do prawidłowej instalacji i obsługi urządzenia oraz dane kontaktowe do naszego serwisu.

Życzymy przyjemnego użytkowania.

Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji:

SymbolZnaczenie

	Ważne informacje dotyczące bezpieczeństwa użytkownika urządzenia oraz prawidłowej jego eksploatacji.
[7H01]	Informacje dotyczące ochrony środowiska naturalnego.
[7Y93]	Okap pracujący jako wyciąg
[8W64]	Okap pracujący jako pochłaniacz
[8W64]	Okap należy używać dopiero po przeczytaniu tej instrukcji.

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap. został zaprojektowany wyłącznie do użytku domowego. Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.

Należy uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.

Nie należy dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.

Uwaga: Elementy oznaczone symbolem “(*)” wchodzą w skład wybranych modeli, w pozostałych przypadkach powinny być zakupione osobno.

PL EN

Połączenie elektryczne

• Uwaga! Nie podłącać urządzenia do sieci elektrycznej przed ukończeniem montażu.
• Przed wyko naniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.
• Wszelkie czynności montażowe i konserwacyjne należy wykonywać w rękawicach ochronnych.
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
  • Dzieci nie powinny bawić się sprzętem.
• Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
• Nie należy nigdy używać okapu bez prawidłowo zamontowanych filtrów!
• Okap nie powinien być NIGDY używany jako płaszczyzna oparcia, chyba że taka możliwość została wyraźnie wskazana. Pomieszczenie, w którym okap jest używany łącznie z innymi urządzeniami spalającymi gaz lub inne paliwo, powinno posiadać odpowiednią wentylację.
• Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo. Surowo zabrania się przygotowywania pod okap em potraw z użyciem otwartego ognia (flambirowanie).
• Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem. Podczas smażenia należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu. Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania.
• W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.
• Okap powinien być często czyszczony zarówno na zewnątrz, jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji).
• Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem.
• Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek. Producent nie ponosi żadnej za ewentualne szkody lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ogran iczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Utylizacja

Symbol na wyrobie lub opakowaniu oznacza, że wyrób ten nie może być traktowany jako odpad komunalny. Zamiast tego powinien zostać przekazany do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Zapewniając prawidłowe złomowanie tego wyrobu, przyczynisz się do zapobiegania potencjalnym negatywnym konsekwencjom jego niewłaściwej utylizacji dla środowiska naturalnego i zdrowia ludzi. Aby uzyskać więcej szczegółowych informacji na temat odzysku surowców wtórnych z tego wyrobu, należy się skontaktować z odpowiednim urzędem miasta, zakładem gospodarki odpadami lub sklepem, w którym zakupiono ten wyrób.

Obstuga

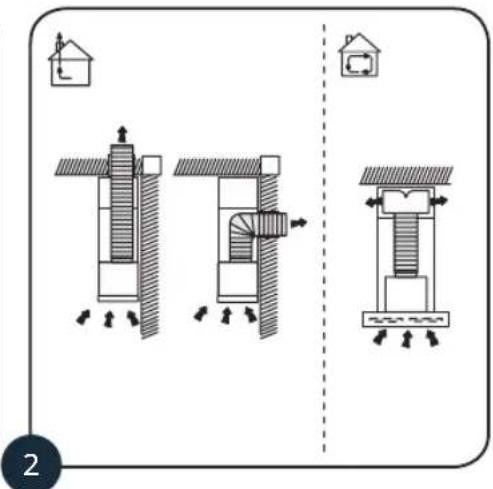

Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia). Modele okapów, które nie posiadają silnika, funkcjonują wyłącznie jako wyciąg i muszą być połączone z silnikiem zewnętrznym (nie zawartym w wyposażeniu). Wskazówki dotyczące podłączenia są dostarczane razem z silnikiem zewnętrznym.

Okap pracujący jako wyciąg

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.

Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

W części poziomej, rura musi mieć lekką inklinację do góry (około 10°), tak aby ułatwić przepływ powietrza na zewnątrz. Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączeniowy).

Użycie przewodów o mniejszym przekroju zmniejszy zdolności zasysania oraz drastyczne zwiększy poziom hałasu. Producent nie ponosi żadnej odpowiedzialności za tą sytuację.

Należy używać jak najkrótszego przewodu.

Należy stosować jak najmniej zagięć. (maksymalny kąt zagięcia: 90°).

Należy unikać radykalnych zmian przekroju przewodu.

Należy używać przewodu o jak najgladszej powierzchni wewnętrznej.

Materiał przewodu musi być zgodny z obowiązującymi normami.

Okap pracujący jako pochłaniacz

Aby używać okapu w tej wersji, należy zainstalować filtr węglowy. Można go kupić u sprzedawcy lub w autoryzowanym serwisie. Zasysane powietrze jest oczyszczane z tłuszczu i zapachów z anim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.

PL EN

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 55 cm w przypadku kuchenek elektrycznych i nie mniej niż 65 cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifi kowane go technika, aby upewnić się co do odpowiedniości materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Okap wyposażony jest we wtyczkę, którą należy podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji. Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany. Okap jest wyposażony w specjalny przewód zasilający. W razie uszkodzenia tego przewodu, należy go kupić w serwisie autoryzowanym lub u dostawcy okapu.

Działanie okapu

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

Sterowanie - gesty

Innowacyjny system sterowania gestem - G Control umożliwia w pełni bezdotykowe sterowanie urządzeniem wyłącznie za pomocą gestu. Okap jest niezwykle intuicyjny i działa kompatybilnie z naturalnym ruchem dłoni.

Aby włączyć okap należy przeciągnąć poziomo od strony lewej do prawej. Analogicznie użytkownik zmienia tryb prędkości na wyższy. Uwaga! Bieg 4. pełni funkcję Boost, co oznacza, że po 5 min. działania okap automatycznie powróci do biegu 3.

Aby wyłączyć okap lub zmienić tryb prędkości na niższy, należy przeciągnąć dłoń od strony prawej do lewej. Aby wyłączyć lub wyłączyć oświetlenie należy przytrzymać dłoń przez około 2 sekundy.

1. • Zmniejszenie prędkości
2. • Zwiększenie prędkości
3. ON/OFF świateł
4. Timer

Zmiana barwy oświetlenia

Aby wyregulować barwę światła, należy wcisnąć klawisze (5) lub (6)

Bieg 1: Dioda świeci na zielono

Bieg 2: Dioda świeci na niebiesko

Bieg 3: Dioda świeci na różowo

Bieg 4: Dioda świeci na czerwono

Uwaga! Bieg 4 wykonuje funkcję Boost, co oznacza, że po 5 min. uruchomieniu okap przechodzi w tryb niższego biegu. Okap wyłączy się automatycznie po 10 minutach.

Timer - Aby korzystać z tej funkcji; wybierz prędkość (1 i 2), a następnie naciśnij i przytrzymaj Timer (4) przez 2 sekundy.

PL EN

Konserwacja

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Czyszczenie okapu

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych.

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wymienionych wyżej instrukcji.

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienią się jego charakterystyczne cechy filtrujące.

Aby wyjąć filtr tłuszczowy, należy pociągnąć za klamkę sprężynową.

Filtr węglowy

Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się do mycia ani do regeneracji i powinien być wymieniany co najmniej raz na 4 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.

Wymianę filtra węglowego przedstawiono na rysunku 16.

Wymiana oświetlenia

Instalacja oświetleniowa to jeden panel LED. W przypadku, gdy oświetlenie nie działa, należy najpierw sprawdzić, czy panel został prawidłowo zamontowany. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu autoryzowanego.

ul. Salsy 2, 02-823 Warszawa, Poland

vestfrosthome.eu
