Typ produktu	Kuchenka wolnostojąca
Marka	Beko
Model	FSM59305BDT
Rodzaj energii	Płyta gazowa + piekarnik elektryczny
Szerokość	60 cm
Głębokość	60 cm
Wysokość	85 cm
Waga	55 kg
Liczba palników gazowych	4
Pojemność piekarnika	71 litrów
Funkcje piekarnika	Tradycyjny, Grill, Termoobieg, Rozmrażanie
Klasa efektywności energetycznej	A
Rodzaj czyszczenia	Wnętrze emaliowane, Drzwi zdejmowane
Funkcje bezpieczeństwa	Urządzenie przeciwgazowe, Blokada dziecięca
Rodzaj sterowania	Pokrętła i przyciski
Zasilanie	220-240 V, 50/60 Hz (piekarnik elektryczny)
Podłączenie gazu	Gaz ziemny lub LPG (zestaw do konwersji w zestawie)
Dostępność części zamiennych	Dostępne w serwisie Beko

Często zadawane pytania - FSM59305BDT BEKO

Jak zainstalować kuchenkę?

Instalacja musi być wykonana przez wykwalifikowanego technika. Upewnij się, że dopływ gazu jest prawidłowo podłączony, a wtyczka elektryczna jest uziemiona. Zapoznaj się ze schematem instalacji w instrukcji.

Czy mogę przekonwertować płytę z gazu ziemnego na LPG?

Tak, kuchenka jest dostarczana z zestawem do konwersji na LPG. Postępuj zgodnie z instrukcjami w instrukcji lub wezwij certyfikowanego instalatora, aby bezpiecznie przeprowadzić konwersję.

Jak czyścić piekarnik?

Użyj łagodnego detergentu i miękkiej szmatki. Nie używaj ściernych środków czyszczących. Emaliowane wnętrze można wytrzeć do czysta. Drzwi są zdejmowane, aby ułatwić czyszczenie.

Co zrobić, jeśli piekarnik nie grzeje?

Sprawdź zasilanie i upewnij się, że funkcja piekarnika jest prawidłowo wybrana. Jeśli problem będzie się powtarzał, element grzejny lub termostat mogą być uszkodzone. Skontaktuj się z serwisem Beko.

Dlaczego palniki gazowe nie zapalają się?

Upewnij się, że dopływ gazu jest włączony, a nasadki palników są prawidłowo umieszczone. Wyczyść głowice palników i świece zapłonowe. Jeśli nadal nie działa, sprawdź zapalnik lub wezwij serwis.

Jak używać funkcji grill?

Wybierz funkcję grill na pokrętle sterowania piekarnika. Rozgrzej przez około 5 minut. Umieść jedzenie na ruszcie grillowym i pozostaw drzwi piekarnika lekko uchylone zgodnie z instrukcją.

Jaka jest maksymalna temperatura piekarnika?

Maksymalna temperatura dla piekarnika tradycyjnego wynosi 250°C (480°F). W przypadku gotowania z termoobiegiem może się różnić. Sprawdź ustawienia poszczególnych funkcji w instrukcji.

Czy jest funkcja blokady dziecięcej?

Tak, kuchenka jest wyposażona w blokadę dziecięcą. Zapoznaj się z instrukcją, aby ją aktywować. Zazwyczaj należy przytrzymać przycisk przez 3 sekundy.

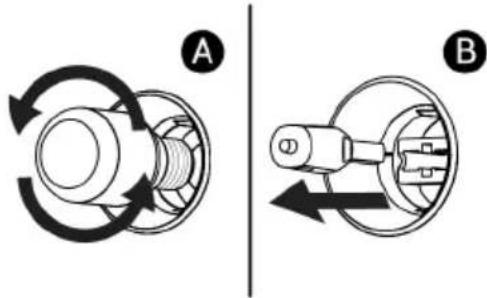

Jak wymienić żarówkę piekarnika?

Odłącz zasilanie. Odkręć szklaną osłonę, wyjmij starą żarówkę i wymień na nową żarówkę 25W/300°C do piekarnika. Dokręć osłonę z powrotem.

Jakie części zamienne są dostępne do tego modelu?

Typowe części zamienne obejmują elementy piekarnika, termostaty, nasadki palników, pokrętła i zawiasy drzwi. Skontaktuj się z autoryzowanymi dealerami Beko lub centrami serwisowymi.

INSTRUKCJA OBSŁUGI FSM59305BDT BEKO

Dziękujemy za wybór urządzenia Beko. Chcemy, aby produkt, wyprodukowany w wysokiej jakości i technologii, oferował najlepszą wydajność. W tym celu należy uważnie przeczytać niniejszą instrukcję i inną dokumentację dostarczoną z urządzeniem przed użyciem.

Pamiętaj o wszystkich informacjach i ostrzeżeniach zawartych w instrukcji obsługi. W ten sposób będziesz chronić siebie i swoje urządzenie przed zagrożeniami, które mogą wystąpić.

Zachowaj instrukcję obsługi. Przekazując wyrób innemu użytkownikowi, należy dołączyć również niniejszą instrukcję. Niniejsza instrukcja zawiera warunki gwarancji, sposób użytkowania i rozwiązywanie problemów.

Symbole i ich opisy w instrukcji obsługi:

Zagrożenie, które może doprowadzić do śmierci lub obrażeń.

Ważne informacje lub przydatne wskazówki na temat użytkowania.

Przeczytaj instrukcję obsługi.

Ostrzeżenie przed gorącymi powierzchniami.

UWAGA Zagrożenie, które może doprowadzić do szkody materialnej produktu lub jego środowiska.

Niniejsze urządzenie jest zgodne z następującymi

Dyrektywami Unii Europejskiej:

- 2014/30/WE LVD (Niskie Napięcia)

- 2014/35/WE EMC (Kompatybilność Elektromagnetyczna)

Importer: Beko S.A.

ul. Puławska 366, 02-819 Warszawa

Spis treści

1 Instrukcje bezpieczeństwa...... 56

1.1 Przeznaczenie 56

1.2 Bezpieczeństwo dzieci, osób wymagających szczególnego traktowania i zwierząt domowych ..... 57

1.3 Bezpieczeństwo elektryczne ..... 58

1.4 Zabezpieczenie podczas transportu.... 59

1.5 Bezpieczeństwo montażu...... 60

1.6 Bezpieczeństwo użytkowania ..... 61

1.7 Ostrzeżenia dotyczące temperatury....62

1.8 Używanie akcesoriów.... 62

1.9 Bezpieczeństwo pieczenia ...... 63

1.10 Płyta indukcyjna 64

1.11 Funkcja pary.... 65

1.12 Bezpieczeństwo konserwacji i czyszczenia ....

2 Instrukcje dotyczące środowiska ... 66

2.1 Dyrektywa w sprawie odpadów.... 66

2.1.1 Zgodność z dyrektywą WEEE i usuwanie odpadów......

2.2 Opakowanie urządzenia...... 66

2.3 Zalecenia dotyczące oszczędzania energii.... 66

3 Produkt...... 67

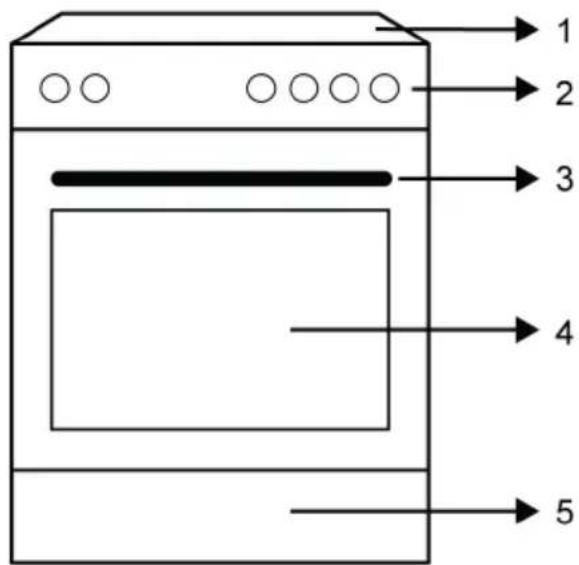

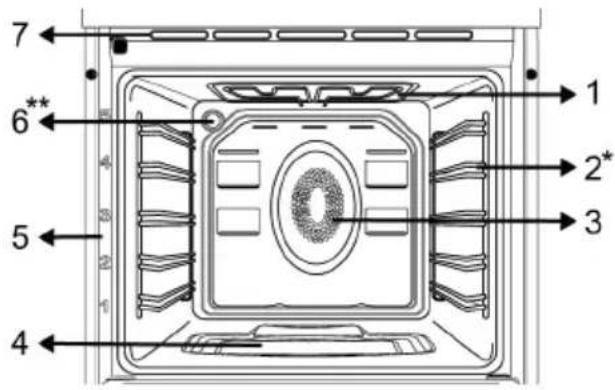

3.1 Opis produktu 67

3.1.1 Pole grzejne kuchenki elektrycznej 67

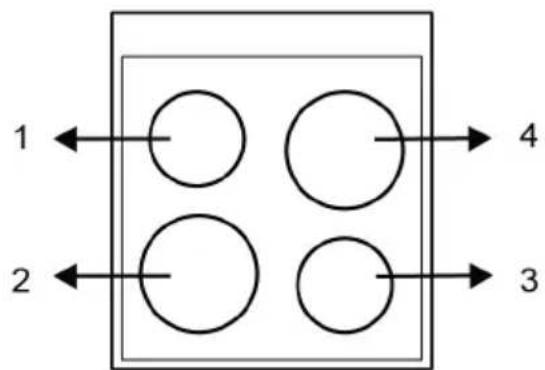

3.1.2 Sekcja płyty 68

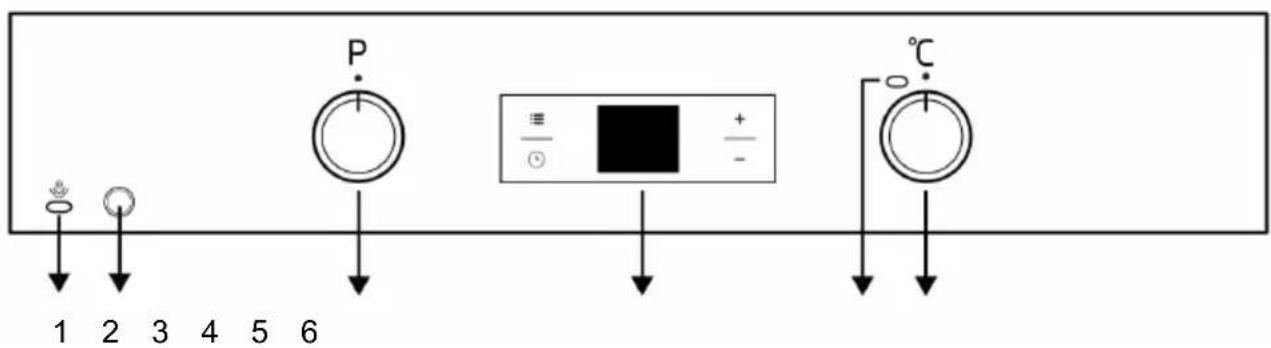

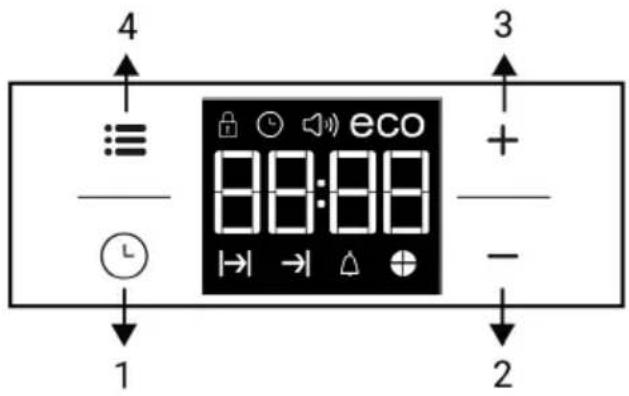

3.2 Wprowadzenie do panelu sterowania piekarnika.... 68

3.3 Funkcje obsługi piekarnika 69

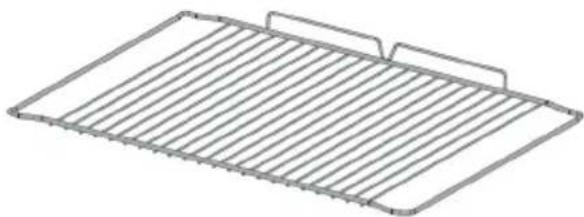

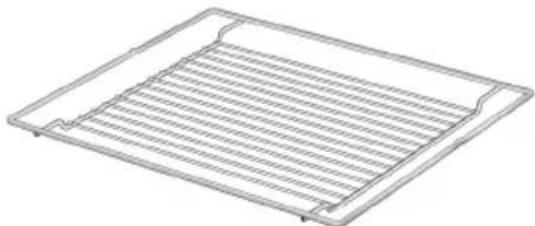

3.4 Akcesoria 69

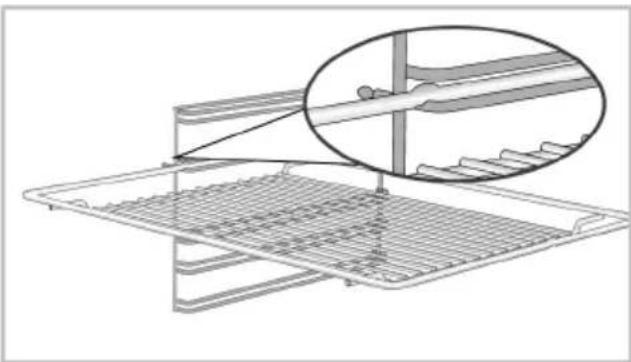

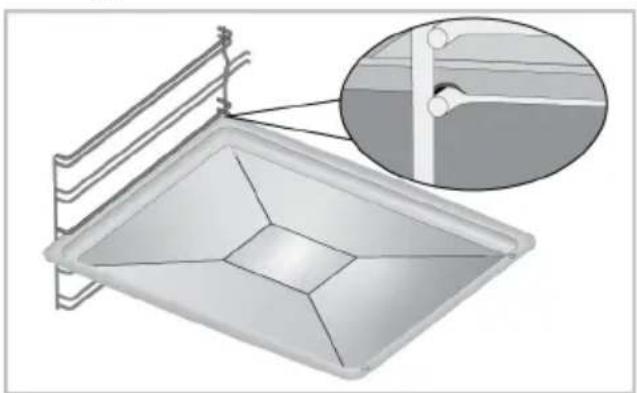

3.5 Zastosowanie akcesoriów urządzenia.... 70

3.6 Specyfikacje techniczne 73

4 Instalacja 74

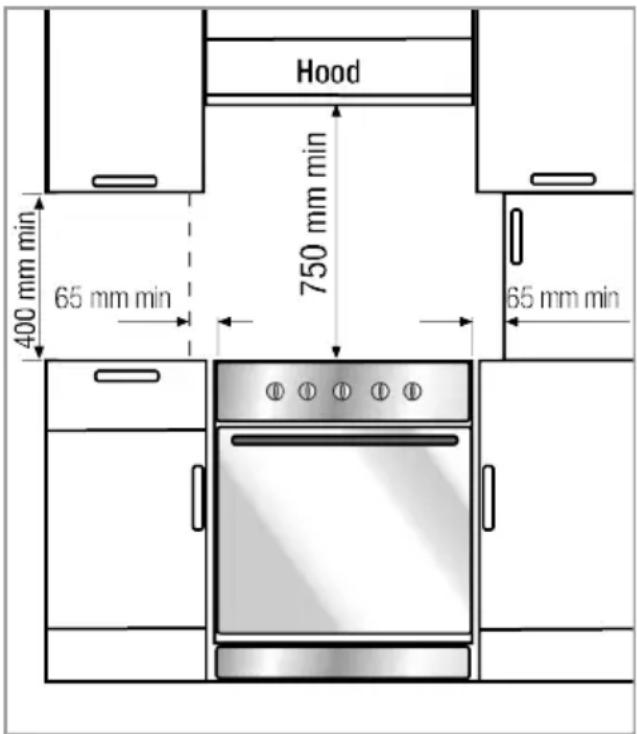

4.1 Odpowiednie miejsce instalacji.... 74

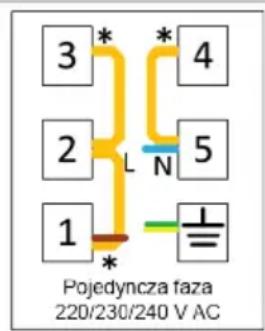

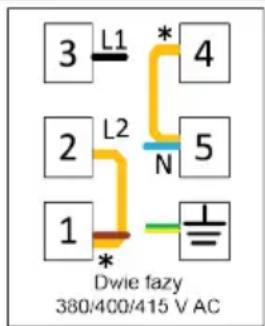

4.2 Połączenie elektryczne 76

4.3 Umieszczenie produktu 77

5 Pierwsze użycie 78

5.1 Pierwsze ustawienie godziny ..... 78

5.2 Czyszczenie wstępne.... 78

6 Jak używać płyty kuchennej ..... 79

6.1 Ogólne informacje na temat użytkowania płyty 79

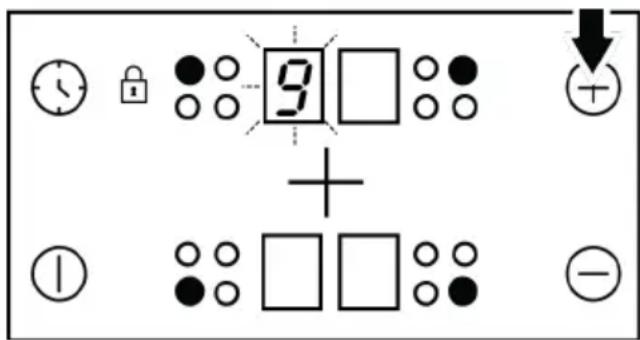

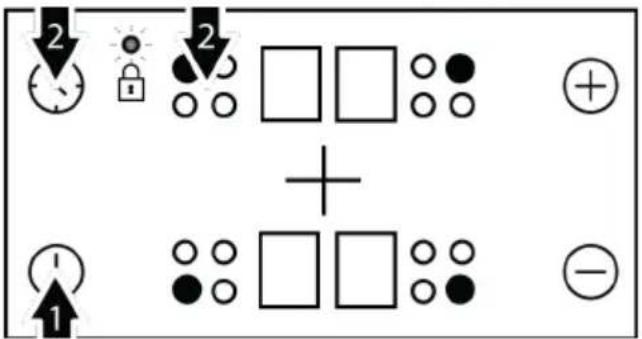

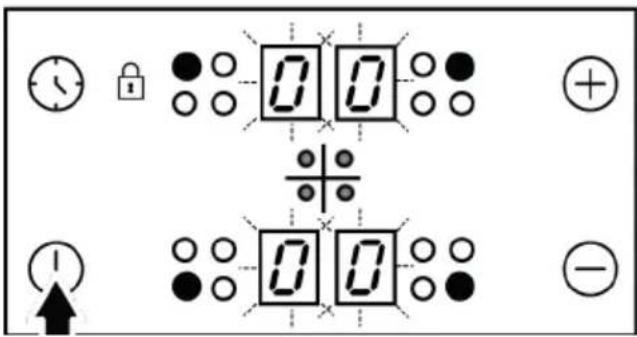

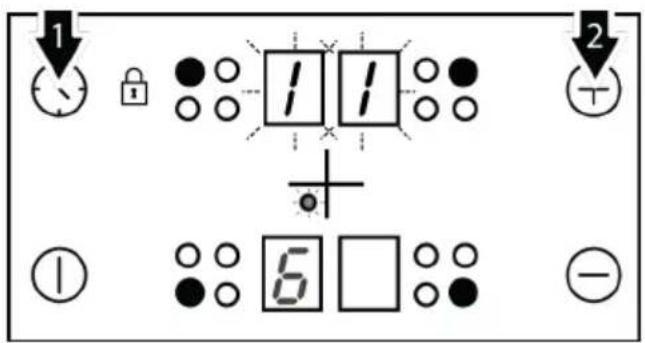

6.2 Panel sterowania 82

7 Korzystanie z piekarnika 87

7.1 Ogólne informacje dotyczące korzystania z piekarnika.... 87

7.2 Obsługa panelu sterowania piekarnika.... 88

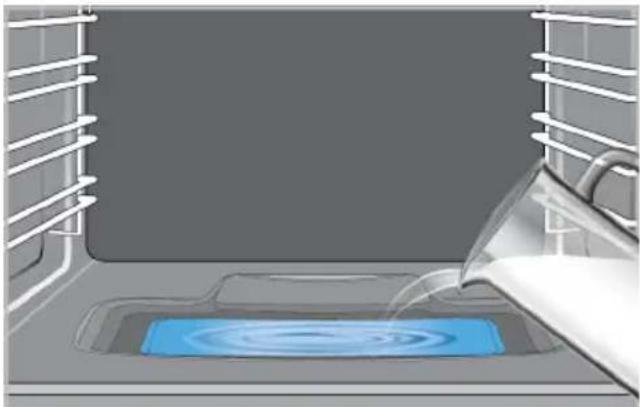

7.3 Gotowanie na parze.... 89

7.4 Ustawienia.... 90

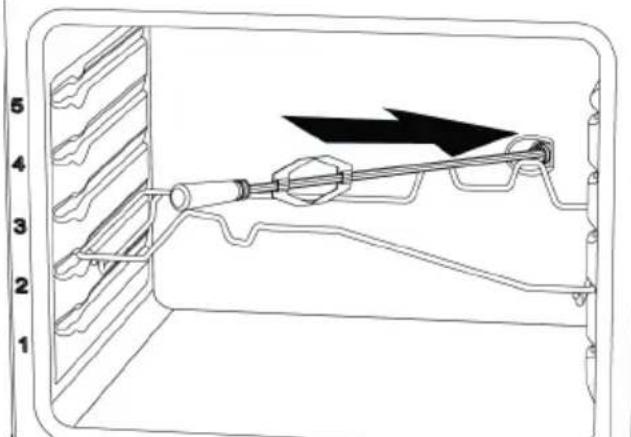

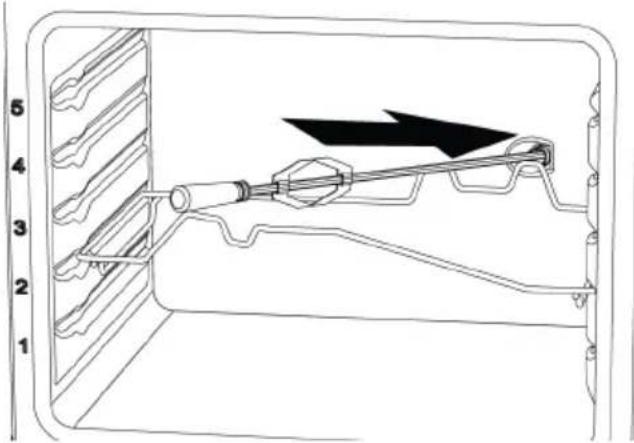

7.5 Funkcja rożna.... 91

8 Ogólne informacje dotyczące pieczenia....92

8.1 Ogólne ostrzeżenia dotyczące pieczenia w piekarniku ....

8.1.1 Ciasta i wypieki.... 92

8.1.2 Mięso, ryby i drób 94

8.1.3 Grill 95

8.1.4 Gotowanie na parze 95

8.1.5 Test żywności.... 97

9 Czyszczenie i konserwacja ..... 97

9.1 Ogólne informacje dotyczące czyszczenia ....

9.2 Czyszczenie akcesoriów...... 99

9.3 Czyszczenie płyty grzewczej ..... 99

9.4 Czyszczenie panelu sterowania . 99

9.5 Czyszczenie wnętrza piekarnika (strefa pieczenia) ......

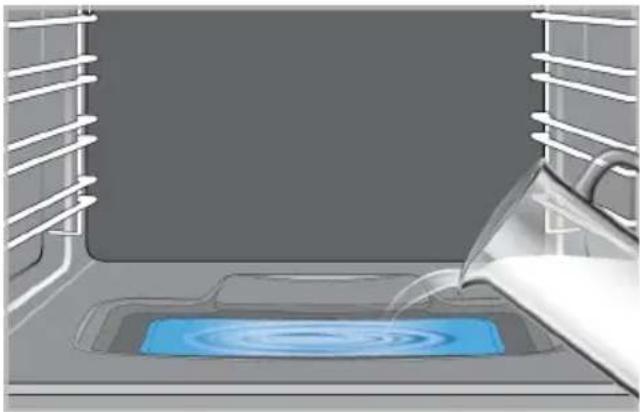

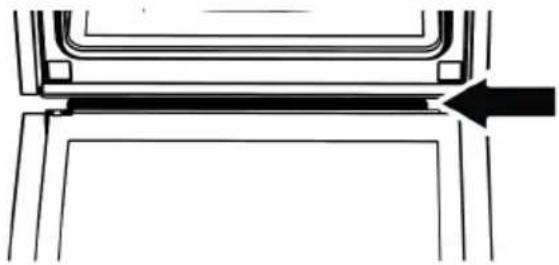

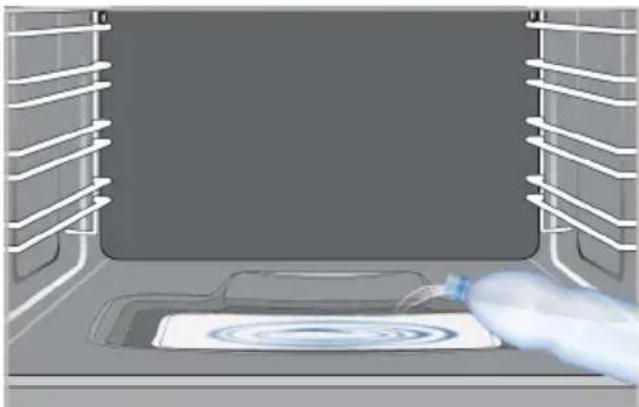

9.6 Łatwe czyszczenie parą..... 100

9.7 Czyszczenie drzwiczek piekarnika.... 101

9.8 Zdejmowanie wewnętrznej szyby drzwiczek piekarnika......

9.9 Czyszczenie lampki piekarnika... 103

10 Rozwiązywanie problemów ..... 104

1 Instrukcje bezpieczeństwa

- Rozdział ten omawia instrukcje bezpieczeństwa, które pomogą zapobiec ryzyku uszkodzenia ciała lub mienia.

- Jeśli produkt zostanie przekazany komuś innemu do użytku osobistego lub do użytku z drugiej ręki, należy również przekazać instrukcję obsługi, etykiety oraz inne istotne dokumenty i części.

- Nasza firma nie ponosi odpowiedzialności za szkody, które mogą wystąpić w przypadku nieprzestrzegania tych instrukcji.

- Nieprzestrzeganie tych instrukcji spowoduje unieważnienie udzielonej gwarancji.

- Prace montażowe i naprawcze należy zawsze zlecać producentowi, autoryzowanemu serwisowi lub osobie wyznaczonej przez firmę importera.

- Używaj tylko oryginalnych części zamiennych i akcesoriów.

- Nie należy naprawiać ani wymieniać żadnych elementów urządzenia, chyba że jest to wyraźnie określone w instrukcji obsługi.

- Nie dokonuj modyfikacji technicznych urządzenia.

1.1 Przeznaczenie

• To urządzenie przeznaczone jest do użytku domowego. Nie jest przeznaczone do użytku komercyjnego.

- Nie wolno używać tego urządzenia w ogrodach, na balkonach lub w innych miejscach na zewnątrz. Urządzenie to jest przeznaczone do użytku w gospodarstwach domowych oraz w kuchniach pracowniczych sklepów, biur i innych środowisk pracy.

- To urządzenie jest przeznaczone do użytku na maksymalnej wysokości 2500 metrów nad poziomem morza.

- OSTRZEŻENIE: Urządzenie to powinno być używane wyłącznie do gotowania. Nie należy go używać do innych celów, takich jak ogrzewanie pomieszczenia.

- Piekarnik może być używany do rozmrażania, pieczenia, smażenia i grillowania potraw.

- Nie należy używać tego produktu do podgrzewania płyt, suszenia poprzez wieszanie ręczników lub ubrań na uchwycie.

1.2 Bezpieczeństwo

dzieci, osób wymagających szczególnego traktowania i zwierząt domowych

• Niniejsze urządzenie może być użytkowane przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości urządzenia, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania urządzenia w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
• Dzieciom nie wolno używać urządzenia do zabawy. Czyszczenia i konserwacji nie mogą wykonywać dzieci bez nadzoru.
• Niniejszy sprzęt może być użytkowany przez osoby o obniżonych możliwościach fizycznych, zmysłowych i umysłowych (w tym dzieci), jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób.
• Dzieci nie należy pozostawiać bez opieki, aby mieć pewność, że nie będą się one bawić urządzeniem.
• Produkty elektryczne są niebezpieczne dla dzieci i zwierząt domowych. Dzieci i zwierzęta nie mogą bawić się, wspinać się na urządzenie ani wchodzić do niego.
• Nie wolno kłaść na urządzeniu przedmiotów, do których mogą dosięgnąć dzieci.
• Obróć uchwyty garnków i patelni na bok blatu, aby dzieci nie mogły ich chwycić i poparzyć się.
• OSTRZEŻENIE: Podczas użytkowania powierzchnie produktu są gorące. Trzymaj dzieci z dala od urządzenia.
• Trzymaj materiał użyty do opakowania z dala od dzieci. Ryzyko obrażeń i uduszenia.
• Gdy drzwi są otwarte, nie kładź na nich żadnych ciężkich przedmiotów ani nie pozwalaj dzieciom na nie siadać. Piekarnik może się przewrócić lub może dojść do uszkodzenia zawiasów drzwi.
• Przed wyrzuceniem zużytych i bezużytecznych produktów:
• Odłącz wtyczkę zasilania i wyjmij ją z gniazdka.
• Odetnij kabel zasilający i odłącz go wraz z wtyczką od produktu.
• Podejmij środki ostrożności, aby uniemożliwić dzieciom dostęp do produktu.
• Nie pozwalaj dzieciom bawić się produktem, gdy jest on w trybie bezczynności.

1.3 Bezpieczeństwo elektryczne

• Podłącz produkt do uziemionego gniazdka zabezpieczonego bezpiecznikiem zgodnym z wartościami znamionowymi prądu podanymi na tabliczce znamionowej. Instalację uziemienia należy zlecić wykwalifikowanemu elektrykowi. Nie używać produktu bez uziemienia zgodnie z lokalnymi/krajowymi przepisami.
• Wtyczka lub złącze elektryczne urządzenia powinno znajdować się w łatwo dostępnym miejscu. Jeśli nie jest to możliwe, powinien istnieć mechanizm (bezpiecznik, wyłącznik, przełącznik itp.) w instalacji elektrycznej, do której urządzenie jest podłączone, zgodnie z przepisami elektrycznymi i oddzielając wszystkie bieguny od sieci.
• Odłącz produkt od zasilania lub wyłącz bezpiecznik przed naprawą, konserwacją lub czyszczeniem.
• Podłącz urządzenie do gniazdka, które spełnia wartości napięcia i częstotliwości podane na tabliczce znamionowej.
• (Jeśli urządzenie nie jest wyposażone w kabel sieciowy) używaj wyłącznie przewodu połączeniowego opisanego w rozdziale „Specyfikacje techniczne”.
• Nie należy blokować kabla zasilającego pod i za urządzeniem. Nie umieszczaj ciężkich przedmiotów na kablu zasilającym. Kabel zasilający nie powinien być skręcony, zgnieciony i nie powinien stykać się z żadnym źródłem ciepła.
• Należy upewnić się, że kabel zasilający nie został zablokowany podczas umieszczania produktu po montażu lub czyszczeniu.
• Tylna powierzchnia piekarnika nagrzewa się podczas pracy. Przewody zasilające nie mogą dotykać tylnej powierzchni produktu. W przeciwnym razie może dojść do jego uszkodzenia.
• Nie zakleszczaj przewodów elektrycznych w drzwiach piekarnika i nie przekładaj ich nad gorącymi powierzchniami. W przeciwnym razie izolacja kabla może się stopić i spowodować pożar w wyniku zwarcia.
• Używaj wyłącznie oryginalnego kabla. Nie wolno używać przeciętych lub uszkodzonych kabli.
• Nie używaj przedłużacza ani wtyczki wielofunkcyjnej do obsługi produktu.
• Skontaktuj się z autoryzowanym centrum serwisowym lub importerem w celu użycia zatwierdzonego adaptera w przypadkach, gdy konieczne jest użycie adaptera konwertera (dla typu wtyczki).
• Jeśli długość przewodu zasilającego jest niewystarczająca, skontaktuj się z importerem lub autoryzowanym centrum serwisowym.
• Przenośne źródła zasilania lub wielokrotne wtyczki mogą się przegrzać i zapalić. Trzymaj wiele wtyczek i przenośnych źródeł zasilania z dala od produktu.
• W przypadku uszkodzenia kabla zasilającego musi on zostać wymieniony przez producenta, autoryzowany serwis lub osobę wskazaną przez firmę importera w celu uniknięcia ewentualnych zagrożeń.
• OSTRZEŻENIE: Przed wymianą żarówki piekarnika należy odłączyć produkt od zasilania, aby uniknąć ryzyka porażenia prądem. Odłącz urządzenie lub wyłącz bezpiecznik.

Jeśli urządzenie jest wyposażone w kabel zasilania i wtyczkę:

• Nigdy nie podłączaj wtyczki produktu do uszkodzonej, poluzowanej lub wyjętej wtyczki z gniazdka. Upewnij się, że wtyczka jest całkowicie włożona do gniazda. W przeciwnym razie połączenia mogą się przegrzać i spowodować pożar.
• Unikaj wkładania urządzenia do wtyczek, które są zatłuszczone, nieczyste lub potencjalnie narażone na kontakt z wodą (np. w pobliżu blatu roboczego, z którego może wydostawać się woda). W przeciwnym razie istnieje ryzyko zwarcia i porażenia prądem.
• Nie wolno dotykać wtyczki mokrymi rękami!
• Wyciągaj wtyczkę z gniazdka, używając korpusu wtyczki, a nie samego przewodu.

1.4 Zabezpieczenie podczas transportu

• Przed transportem odłącz urządzenie od sieci.
• Produkt jest ciężki, należy go przenosić przy udziale co najmniej dwóch osób.
• Nie należy trzymać urządzenia za drzwi i/lub uchwyt podczas transportu lub przenoszenia.
• Nie umieszczaj żadnych przedmiotów na urządzeniu. Przechowuj urządzenie w pozycji pionowej.
• W przypadku transportu produktu, owiń go folią bąbelkową lub grubym kartonem i szczelnie zaklej taśmą. Mocno zabezpiecz ruchome części produktu, aby zapobiec ich uszkodzeniu.
• Przed zainstalowaniem urządzenia sprawdź, czy nie został on uszkodzony podczas transportu. W przypadku uszkodzenia skontaktuj się z importerem lub autoryzowanym centrum serwisowym.

1.5 Bezpieczeństwo montażu

• Przed rozpoczęciem instalacji odłącz napięcie od linii zasilającej, do której podłączony będzie produkt, wyłączając bezpiecznik.
• Podczas transportu i montażu należy nosić rękawice ochronne. W przeciwnym razie istnieje ryzyko obrażeń spowodowanych ostrymi krawędziami!
• Przed zamontowaniem urządzenia należy sprawdzić czy nie posiada uszkodzeń. Nie należy instalować produktu, jeśli jest uszkodzony.

- Nigdy nie umieszczaj produktu na podłodze pokrytej dywanem. W przeciwnym razie brak przepływu powietrza pod produktem spowoduje przegrzanie części elektrycznych. Spowoduje to wystąpienie problemów z produktem.

- Urządzenie należy umieścić bezpośrednio na czystej, płaskiej i twardej powierzchni. Nie należy umieszczać urządzenia na cokole ani płycie podłogowej. Produktów nie należy umieszczać na kartonowych lub plastikowych płytach.

- W miejscu instalacji produktu nie może znajdować się bezpośrednie światło słoneczne ani źródła ciepła, takie jak grzejniki elektryczne lub grzejniki gazowe.

- Utrzymuj otoczenie wszystkich kanałów wentylacyjnych produktu otwarte.

- Nie instaluj produktu w pobliżu okna. Istnieje ryzyko, że płomień płyty zapali zasłony i łatwopalne materiały wokół płyty. Po otwarciu okna gorące naczynia mogą się przewrócić.

- Nie instaluj produktu w pobliżu okna. Po otwarciu okna gorące naczynia mogą się przewrócić.

- Aby uniknąć przegrzania, nie należy instalować produktu za osłonami dekoracyjnymi.

• W przypadku, gdy wąż/rura gazowa lub plastikowa rura wodna znajdują się za wyznaczonym obszarem instalacji produktu, należy bezwzględnie dopilnować, aby produkt nie stykał się z tymi przewodami. W przeciwnym razie może dojść do zgniecenia węża/rury.
• Jeśli za miejscem instalacji produktu znajduje się gniazdko elektryczne, należy upewnić się, że produkt nie styka się z gniazdkiem ani z wtyczką podłączoną do gniazdka.
• Wąż gazowy, plastikowa rura wodna i gniazdo nie powinny znajdować się na tylnej lub bocznej ścianie miejsca, w którym produkt zostanie zainstalowany. W przeciwnym razie mogą one ulec odkształceniu pod wpływem ciepła podczas pracy płyty, co może stanowić zagrożenie dla bezpieczeństwa.

1.6 Bezpieczeństwo użytkowania

• Upewnij się, że urządzenie jest wyłączone po każdym użyciu.
• W przypadku nieużywania produktu przez dłuższy czas odłącz go od zasilania lub wyłącz zasilanie w skrzynce bezpieczników.
• Nie używaj produktu, jeśli ulegnie on awarii lub uszkodzeniu podczas użytkowania. Odłącz urządzenie od zasilania. Skontaktuj się z importerem lub autoryzowanym centrum serwisowym.
• Nie używaj urządzenia, jeśli szyba przednich drzwi jest usunięta lub pęknięta. W przeciwnym razie istnieje ryzyko obrażeń ciała i szkód środowiskowych.
• OSTRZEŻENIE: Jeśli powierzchnia płyty jest pęknięta, odłącz produkt od zasilania, aby uniknąć ryzyka porażenia prądem.
• OSTRZEŻENIE: Jeśli szklana powierzchnia płyty jest pęknięta:

Wyłącz wszystkie gazowe i (jeśli dotyczy) elektryczne płyty grzejne. Odłącz urządzenie od zasilania.

- Nie dotykaj powierzchni urządzenia.

- Nie korzystaj z urządzenia.

• Nie wchodź na urządzenie z jakiegokolwiek powodu.
• Nigdy nie używaj produktu, jeśli Twoja ocena sytuacji lub koordynacja są zaburzone przez spożycie alkoholu i/lub narkotyków.
• W obszarze gotowania i wokół niego nie mogą znajdować się łatwopalne przedmioty. W przeciwnym razie może dojść do pożaru.
• Uchwyt piekarnika nie jest suszarką do ręczników. Podczas korzystania z urządzenia nie wieszaj na uchwycie ręczników, rękawiczek ani podobnych materiałów tekstylnych.
• Zawiasy drzwi urządzenia poruszają się podczas otwierania i zamykania drzwi i mogą się zaciąć. Podczas otwierania/zamykania drzwiczek nie wolno trzymać za zawiasy.
• Urządzenie nie nadaje się do użytku z pilotem zdalnego sterowania lub zegarem zewnętrznym.

1.7 Ostrzeżenia dotyczące temperatury

- OSTRZEŻENIE: W trakcie korzystania z produktu, zarówno produkt, jak i jego łatwo dostępne części będą gorące. Należy zachować ostrożność i unikać dotykania urządzenia i elementów grzejnych. Nie pozwalaj dzieciom w wieku poniżej 8 lat zbliżać się do produktu, chyba że znajdują się one pod stałym nadzorem.

- Nie umieszczaj materiałów łatwopalnych/wybuchowych w pobliżu produktu, ponieważ jego powierzchnie będą gorące podczas pracy.

- Zachowaj dystans podczas otwierania drzwiczek piekarnika w trakcie lub po zakończeniu pieczenia. Para może poparzyć ręce, twarz i/lub oczy.

- Podczas pracy produkt jest gorący. Należy uważać, aby nie dotykać gorących części, wnętrza piekarnika i elementów grzejnych.

- Podczas obsługi produktu zawsze noś rękawice kuchenne odporne na wysoką temperaturę.

- OSTRZEŻENIE: Zagrożenie pożarowe: Nie przechowuj przedmiotów na powierzchni do gotowania.

1.8 Używanie akcesoriów

- Ważne, aby druciany ruszt i taca były prawidłowo umieszczone na drucianych półkach. Szczegółowe informacje znajdują się w rozdziale „Użytkowanie akcesoriów”.

- Zamknij drzwiczki piekarnika po całkowitym wsunięciu akcesoriów do przestrzeni do gotowania.

wania, w przeciwnym razie mogą one uderzyć w szybę drzwiczek i uszkodzić ją.

- OSTRZEŻENIE: Do gotowania należy używać wyłącznie osłon płyty grzewczej zaprojektowanych przez producenta urządzenia lub wskazanych jako odpowiednie przez producenta urządzenia w instrukcji obsługi, bądź osłon płyty grzewczej wbudowanych w urządzenie. Używanie nieodpowiednich osłon może być przyczyną wypadków.

1.9 Bezpieczeństwo pieczenia

• OSTRZEŻENIE: Należy kontrolować gotowanie. Krótkie gotowanie musi być pod stałą kontrolą.
• OSTRZEŻENIE: Podczas gotowania na oleju stałym lub płynnym, niebezpieczne jest pozostawienie płyty grzewczej bez nadzoru, co może spowodować pożar. NIGDY nie próbuj gasić ognia wodą; Odłącz urządzenie od sieci, a następnie zakryj płomienie pokrywą lub tkaniną ognioodporną (itp.).
• Zachowaj ostrożność stosując napoje alkoholowe w swoich potrawach. Alkohol paruje w wysokich temperaturach i może spowodować pożar, ponie-

waż może zapalić się w kontakcie z gorącymi powierzchniami.

• Resztki jedzenia znajdujące się w obszarze gotowania, takie jak olej, mogą się zapalić. Przed rozpoczęciem gotowania usuń resztki jedzenia.
• Zagrożenie zatruciem pokarmowym: Nie zostawiaj jedzenia w piekarniku dłużej niż 1 godzinę przed lub po pieczeniu. W przeciwnym razie może powodować to zatrucie pokarmowe lub choroby.
• Nie podgrzewaj w piekarniku zamkniętych puszek i szklanych słoików. Ciśnienie, które wytworzyłoby się w puszce/słoiku może spowodować jego pęknięcie.
• Nie umieszczaj blach do pieczenia, naczyń ani folii aluminiowej bezpośrednio na dnie piekarnika. Nagromadzone ciepło może uszkodzić dno piekarnika.

Pamiętaj o następujących środkach ostrożności podczas używania papieru pergaminowego nawilżonego olejem lub podobnych materiałów:

- Umieść tłuszczoodporny papier w naczyniu do pieczenia lub na innym przedmiocie przeznaczonym do piekarnika (taca, ruszt itp.), umieść potrawę i włóż do rozgrzanego piekarnika.

ca, ruszt itp.), umieść potrawę i włóż do rozgrzanego piekarnika.

• Aby uniknąć ryzyka dotknięcia elementów grzejnych piekarnika i zablokowania przepływu gorącego powietrza, usuń nadmiar papieru do pieczenia, który zwisa z akcesoriów lub pojemników. Nie używaj papieru do pieczenia w temperaturze wyższej niż maksymalna temperatura użytkowania określona przez producenta. Nie wolno kłaść papieru tłuszczoodpornego na podstawie piekarnika.
• Nie umieszczaj go na akcesoriach podczas podgrzewania.
• Zawsze dociskaj papier talerzem lub podobnym przedmiotem, aby zapobiec unoszeniu się materiału w wyniku cyrkulacji powietrza wewnątrz piekarnika.
• Zakryj tylko niezbędną powierzchnię wewnątrz blachy.
• Po każdym użyciu umyj tacę, a papier do pieczenia lub podobne materiały wymień na nowe. W przeciwnym razie płyny kapiące na blachę mogą spowodować dymienie lub nawet powstanie płomienia.
• Po podniesieniu pokrywy produktu generowany jest przepływ powietrza. Tłuszczoodporny papier może wejść w kontakt z elementami grzejnymi i zapalić się.

porny papier może wejść w kontakt z elementami grzejnymi i zapalić się.

• W przypadku używania rusztu grilla do smażenia, na dolnej półce należy umieścić blachę. W przeciwnym razie olej spożywczy i inne składniki, które kapią na dno piekarnika, mogą wytwarzać gęsty dym i prowadzić do pożaru.
• Zamknij drzwiczki piekarnika podczas grillowania. Gorące powierzchnie mogą powodować oparzenia!
• Żywność nieodpowiednia do grillowania niesie ze sobą ryzyko pożaru. Grilluj tylko potrawy odpowiednie do intensywnego ognia grillowego. Nie należy umieszczać jedzenia za blisko tyłu grilla. To najgorętszy obszar, a tłuste potrawy mogą się zapalić.

1.10 Płyta indukcyjna

- Elektrycznie sterowane strefy płyty grzewczej są wyposażone w zaawansowaną technologię indukcyjną. W strefach płyty indukcyjnej, które oszczędzają czas i energię, należy używać naczyń przystosowanych do gotowania indukcyjnego; w przeciwnym razie strefa płyty grzejnej nie będzie działać. Aby uzyskać szczegółowe informacje, zapoznaj się z rozdziałem „Wybór garnków”.

łać. Aby uzyskać szczegółowe informacje, zapoznaj się z rozdziałem „Wybór garnków”.

• Ponieważ płyta indukcyjna wytwarza pole magnetyczne, może ono mieć szkodliwy wpływ na osoby korzystające z takich urządzeń, jak rozruszniki serca czy pompy insulinowe.
• Po użyciu wyłącz płytę na panelu sterowania, nie polegaj na czujniku garnka.
• Nie umieszczaj metalowych przedmiotów, takich jak noże, widelce, łyżki i pokrywki, na powierzchni płyty, ponieważ mogą się one nagrzać.
• Nie przechowuj metalowych przedmiotów w szufladach pod płytą. Podczas długotrwałego i intensywnego użytkowania znajdujące się tam materiały mogą się przegrzać.
• Nie umieszczaj na płycie indukcyjnej produktów elektronicznych, takich jak telefony komórkowe, tablety, komputery. Twoje urządzenie może być uszkodzone.

1.11 Funkcja pary

- W przypadku gotowania na parze otwarcie drzwiczek może spowodować ulatnianie się pary, stwarzając ryzyko poparzenia. Należy zachować ostrożność podczas otwierania drzwi.

nia. Należy zachować ostrożność podczas otwierania drzwi.

- Jeśli po gotowaniu na parze w piekarniku pozostanie wilgoć, może to spowodować korozję. Po zakończeniu pieczenia pozostaw piekarnik do wyschnięcia. Nie przechowuj mokrych potraw w piekarniku przez dłuższy czas.

- Podczas wyjmowania żywności po gotowaniu na parze z akcesoriów może wypłynąć gorący płyn, należy zachować ostrożność.

- Podczas pieczenia na parze zaleca się dodanie tyle wody, ile podano w tabeli.

- Nie używać wody destylowanej lub filtrowanej. Należy używać wyłącznie przegotowanej wody. Nie używać łatwopalnych, alkoholowych lub innych stałych roztworów zamiast wody.

- Nie używać akcesoriów, które mogą powodować korozję w wyniku powstającej pary.

1.12 Bezpieczeństwo

konserwacji i czyszczenia

- Przed czyszczeniem odczekaj, aż produkt ostygnie. Gorące powierzchnie mogą powodować oparzenia!

• Nie wolno myć produktu, spryskując go lub polewając wodą! Istnieje ryzyko porażenia prądem elektrycznym!
• Nie używaj myjek parowych do czyszczenia urządzenia, ponieważ może to spowodować porażenie prądem.
• Do czyszczenia szyby przednich drzwiczek piekarnika i szyby górnych drzwiczek pie-

2 Instrukcje dotyczące środowiska

2.1 Dyrektywa w sprawie odpadów

2.1.1 Zgodność z dyrektywą WEEE i usuwanie odpadów

Niniejszy wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady (2012/19/UE). Urządzenie posiada symbol klasyfikacji zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Urządzenie zostało wyprodukowane z wysokiej jakości części i materiałów, które mogą być ponownie użyte i nadają się do recyklingu. Dlatego nie należy wyrzucać zużytego produktu wraz z normalnymi odpadami domowymi i innymi po zakończeniu użytkowania. Zanieś urządzenie do punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego. O punkty zbiórki możesz zapytać administrację lokalną. Właściwa utylizacja urządzenia pomaga zapobiegać negatywnym skutkom dla środowiska i zdrowia ludzi.

Zgodność z dyrektywą RoHS:

Niniejszy wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady RoHS (Ograniczenie użycia substancji niebez-

karnika (jeśli są na wyposażeniu) nie używaj ostrych, ściernych środków czyszczących, metalowych skrobaków, zmywaków, druciaków do mycia naczyń ani wybielaczy. Środki te mogą powodować porysowanie i rozbicie szklanych powierzchni.

piecznych) (2011/65/WE). Nie zawiera szkodliwych i zakazanych materiałów, podanych w tej dyrektywie.

2.2 Opakowanie urządzenia

Opakowanie produktu jest wytwarzane z materiałów nadających się do recyklingu zgodnie z naszymi krajowymi przepisami ochrony środowiska. Nie wyrzucaj odpadów opakowaniowych razem z odpadami domowymi ani innymi odpadami, oddaj je do punktów zbiórki materiałów opakowaniowych wyznaczonych przez władze lokalne.

2.3 Zalecenia dotyczące oszczędzania energii

Zgodnie z EU 66/2014 informacje o efektywności energetycznej można znaleźć na paragonie produktu dołączonym do produktu.

Poniższe wskazówki pomogą używać produktu w sposób ekologiczny i energooszczędny:

• Rozmroź zamrożone jedzenie przed gotowaniem.
• W piekarniku używaj ciemnych lub emaliowanych pojemników, które lepiej przenoszą ciepło.
• Jeśli tak podano w przepisie lub instrukcji obsługi, zawsze należy wstępnie rozgrzać piekarnik. Nie otwieraj zbyt często drzwiczek piekarnika podczas pieczenia.
• W przypadku dłuższego pieczenia wyłącz urządzenie na 5 do 10 minut przed końcem pieczenia. Dzięki wykorzystaniu ciepła resztkowego można zaoszczędzić do 20% energii elektrycznej.
• Staraj się piec więcej niż jedno danie na raz w piekarniku. Możesz gotować w tym samym czasie, umieszczając dwa garnki

3 Produkt

W tej sekcji można znaleźć przegląd i podstawowe zastosowania panelu sterowania produktu. W zależności od rodzaju produktu mogą występować różnice w obrazach i niektórych funkcjach.

3.1 Opis produktu

1 Sekcja płyty 2 Panel sterowania 3 Uchwyt 4 Drzwi 5 Część dolna

a drucianym ruszcie. Jeśli pieczesz jedni danie po drugim, oszczędzasz energię, ponieważ piekarnik nie straci ciepła.

• Używaj garnków/patełni o rozmiarze i pokrywie odpowiednich dla płyty grzewczej. Zawsze wybieraj odpowiedni rozmiar garnka do potrawy. Więcej energii jest zużywanej do foremek o niewłaściwym rozmiarze.
• Utrzymuj w czystości obszary pieczenia płyty grzejnej i dna garnków. Zanieczyszczenia zmniejszają wymianę ciepła między obszarem pieczenia a dnem garnka.

3.1.1 Pole grzejne kuchenki elektrycznej

1 Górna grzałka 2 Półka druciana 3 Silnik wentylatora (za stalową płytą) 4 Zbiornik wodny do gotowania wspomaganego parą 5 Umieszczenie półek 6 Oświetlenie 7 Otwory wentylacyjne * Różni się w zależności od modelu. Twoje urządzenie może nie być wyposażone w druciany stojak. Na zdjęciu przykładowe urządzenie z drucianą podstawką. ** Różni się w zależności od modelu. Twoje urządzenie może nie być wyposażone w lampę lub rodzaj i lokalizacja lampy może różnić się od pokazanej na ilustracji.

3.1.2 Sekcja płyty

1 Lewa tylna - Indukcyjna strefa gotowania 2 Lewa przednia - Indukcyjna strefa gotowania 3 Prawa przednia - Indukcyjna strefa gotowania 4 Prawa tylna - Indukcyjna strefa gotowania

3.2 Wprowadzenie do panelu sterowania piekarnika

1 Lampka pieczenia wspomaganego parą / czyszczenia parowego 3 Pokrętło wyboru funkcji 4 Timer 5 Oświetlenie termostatu 6 Pokrętło wyboru temperatury

2 Przycisk pieczenia wspomaganego parą / czyszczenia parowego

Jeśli urządzenie jest wyposażone w pokrętła sterujące, w niektórych modelach pokrętła te mogą wysuwać się po naciśnięciu (pokrętła zakopane). Aby dokonać ustawień za pomocą tych pokręteł, najpierw wciśnij odpowiednie pokrętło i wyciągnij je. Po dokonaniu regulacji wciśnij je ponownie z powrotem.

Pokrętło wyboru funkcji

Pokrętłem wyboru funkcji można wybrać funkcje obsługi piekarnika. Obróć w lewo / w prawo od pozycji zamkniętej (górnej), aby wybrać.

Pokrętło wyboru temperatury

Możesz wybrać żądaną temperaturę gotowania za pomocą pokrętła temperatury. Obróć zgodnie z ruchem wskazówek zegara od pozycji zamkniętej (górnej), aby wybrać.

Wskaźnik temperatury wewnętrznej piekarnika

Temperaturę wnętrza piekarnika można odczytać z lampki temperatury. Lampka termostatu znajduje się na panelu sterowania. Lampka termostatu włącza się, gdy produkt zaczyna działać, a lampka termostatu wyłącza się, gdy osiągnie ustawioną temperaturę. Gdy temperatura wewnątrz piekarnika spadnie poniżej ustawionej temperatury, lampka termostatu ponownie się zaświeci.

Przycisk pieczenia wspomaganego parą / czyszczenia parowego

Używany do gotowania i czyszczenia na parze. Nie będzie działać w przypadku awarii zasilania.

Lampka pieczenia wspomaganego parą / czyszczenia parowego

Wskazuje, że funkcja jest aktywowana po naciśnięciu przycisku w celu gotowania lub czyszczenia na parze. Nie będzie działać w przypadku awarii zasilania.

3.3 Funkcje obsługi piekarnika

W tabeli funkcji pokazane są funkcje obsługi, z których można korzystać w piekarniku, oraz najwyższa i najniższa temperatura, jaką można ustawić dla tych funkcji. Przedstawiona tutaj kolejność trybów pracy może różnić się od kolejności w urządzeniu.

ką można ustawić dla tych funkcji. Przedstawiona tutaj kolejność trybów pracy może różnić się od kolejności w urządzeniu.

Symbol funkcji	Opis funkcji	Zakres temperatury (°C)	Opis i użycie
	Pieczenie z wentylato-rem	-	Piekarnik nie nagrzewa się. Działa tylko wentylator (na tylnej ścianie). Zamrożone jedzenie w postaci granulek jest powoli rozmrażane w temperaturze pokojowej, upieczone jedzenie jest schładzane. Czas potrzebny do rozmrożenia całego kawałka mięsa jest dłuższy niż w przypadku produktów zbożowych.
	Górne i dolne ogrzewanie	*	Żywność jest podgrzewana jednocześnie od góry i od dołu. Nadaje się do ciast, ciastek lub ciast i gulaszu w formach do pieczenia. Pieczenie na pojedynczej blasze. Tej funkcji należy używać również do gotowania na parze.
	Dolne ogrzewanie *		Włączona jest tylko dolna grzałka. Nadaje się do potraw, które wymagają przyrumienienia na spodzie. Tej funkcji należy również użyć do łatwego czyszczenia parą.
	Dolne/górne ogrzewanie wspomagane wentylatorem	*	Gorące powietrze w piekarniku z wentylatorem jest ogrzewane przez górne i dolne grzałki, a następnie rozprowadzane równomiernie i szybko po komorze. Pieczenie na pojedynczej blasze.
	Ogrzewanie wentylato-rem	*	Gorące powietrze ogrzane przez termowentylator jest równomiernie i szybko rozprowadzane po całym piekarniku za pomocą wentylatora. Nadaje się do pieczenia na wielu blachach na różnych poziomach. Tej funkcji należy używać również do gotowania na parze.
	Funkcja 3D *		Włączone są funkcje grzania górnego, grzania dolnego i grzania wentylatorem. Każda strona gotowanego produktu jest gotowana równo i szybko. Pieczenie na pojedynczej blasze.
	Wentylator wspomagany małym grillem	*	Gorące powietrze w piekarniku z wentylatorem nagrzewane przez mały grill jest szybko rozprowadzane po komorze. Nadaje się do grillowania mniejszych kawałków.
	Rożen wspomagany dużym grillem	*	Działa wewnętrzna i zewnętrzna komora z górną grzałką i silnik rożna (rożen do kebaba). Nadaje się do grillowania dużych i średnich kawałków mięsa.

* Twój produkt działa w zakresie temperatur określonym na pokrętle temperatury.

3.4 Akcesoria

Produkt zawiera różne akcesoria. W tym rozdziale znajduje się opis akcesoriów i ich prawidłowego użytkowania. Dostarczone akcesoria różnią się w zależności od modelu. Nie wszystkie opisane akcesoria znajdują się w Twoim urządzeniu.

akcesoria różnią się w zależności od modelu. Nie wszystkie opisane akcesoria znajdują się w Twoim urządzeniu.

Blachy wewnątrz urządzenia mogą ulec deformacji pod wpływem ciepła. Nie ma to żadnego wpływu na funkcjonalność. Deformacja znika po schłodzeniu blachy.

Standardowa taca

Służy do wypieków, mrożonek i smażenia dużych kawałków.

Służy do smażenia lub układania potraw, które mają być upieczone, smażone i duszone na wybranej półce.

W modelach z półkami drucianymi :

W modelach bez półek drucianych :

Służy do grillowania czerwonego mięsa, drobiu i ryb.

*Uchwyt z tworzywa sztucznego i szpikulec do rożna dodane są w zależności od modelu. Może nie być dostępny w Twoim produkcie.

3.5 Zastosowanie akcesoriów urządzenia

Półki do pieczenia

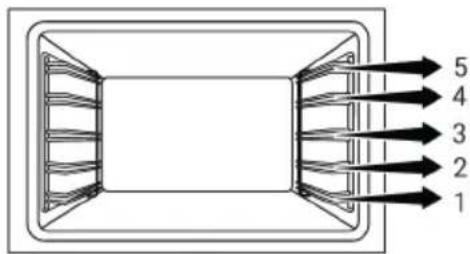

Jest 5 poziomów umieszczenia półek w piekarniku. Kolejność półek jest oznaczona numerami na przedniej obudowie piekarnika.

W modelach z półkami drucianymi:

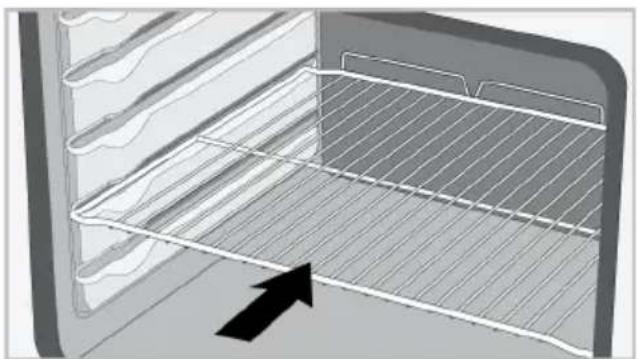

W modelach bez półek drucianych:

Umieszczenie rusztu do grilla na półkach do pieczenia

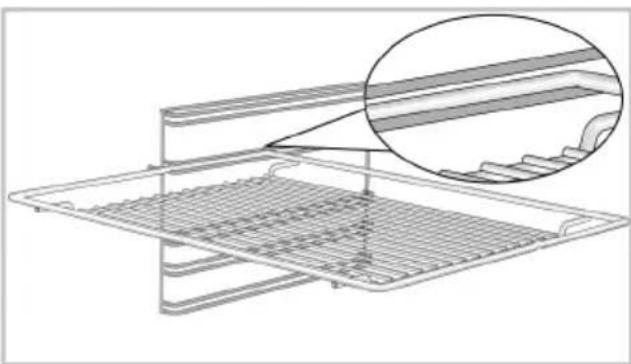

W modelach z półkami drucianymi:

Bardzo ważne jest prawidłowe umieszczenie rusztu do grilla na bocznych półkach. Podczas umieszczania rusztu do grilla na wybranej półce otwarta część musi znajdować się z przodu. Aby uzyskać lepsze pieczenie, grill druciany musi być zamocowany w punkcie zatrzymania drucianej półki. Nie może przechodzić przez punkt zatrzymania, aby stykać się z tylną ścianą piekarnika.

W modelach bez półek drucianych:

Bardzo ważne jest prawidłowe umieszczenie rusztu do grilla na bocznych półkach. Ruszt do grilla jest umieszczany w jednym kierunku. Podczas umieszczania rusztu do grilla na wybranej półce otwarta część musi znajdować się z przodu.

Umieszczenie tacki na półkach do pieczenia.

W modelach z półkami drucianymi:

Bardzo ważne jest prawidłowe umieszczenie tacki na bocznych półkach. Podczas umieszczania tacki na wybranej półce rączka musi znajdować się z przodu. Aby uzyskać lepsze pieczenie, tackę należy przymocować do gniazda zatrzymującego na ruszcie. Nie może przechodzić przez gniazdo zatrzymujące, aby stykać się z tylną ścianą piekarnika.

W modelach bez półek drucianych :

Bardzo ważne jest prawidłowe umieszczenie tacki na bocznych półkach. Tacka jest umieszczana w jednym kierunku. Podczas umieszczania tacki na wybranej półce rączka musi znajdować się z przodu.

Funkcja zatrzymania grilla drucianego

Dostępna jest funkcja zatrzymania, która zapobiega wysuwaniu się rusztu drucianego z półki rusztu. Dzięki tej funkcji można łatwo i bezpiecznie wyjąć jedzenie. Podczas zdejmowania drucianej kratki można ją pociągnąć do przodu, aż do oporu. Musisz ominąć ten punkt, aby całkowicie ją wyjąć.

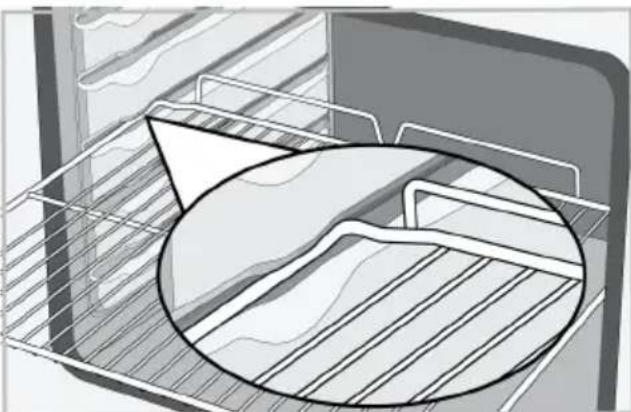

W modelach z półkami drucianymi :

W modelach bez półek drucianych :

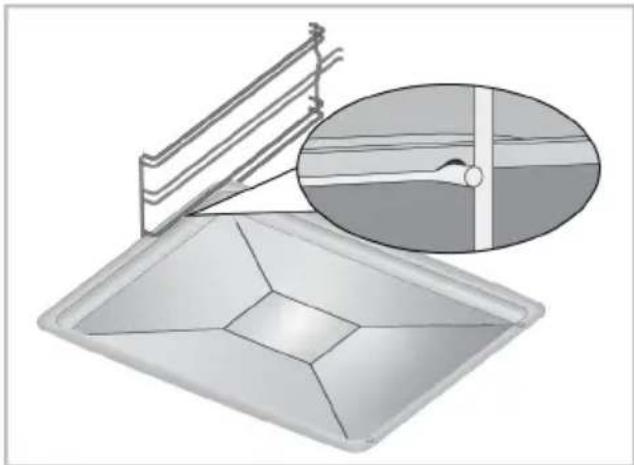

Funkcja zatrzymywania tacy - W modelach z półkami drucianymi

Dostępna jest również funkcja zatrzymania, która zapobiega wysuwaniu się tacy z drucianej półki. Podczas wyjmowania tacy zwolnij ją z tylnego gniazda blokującego i

pociągnij do siebie, aż dotknie przedniej strony. Musisz ominąć to gniazdo zatrzymujące, aby całkowicie ją wyjąć.

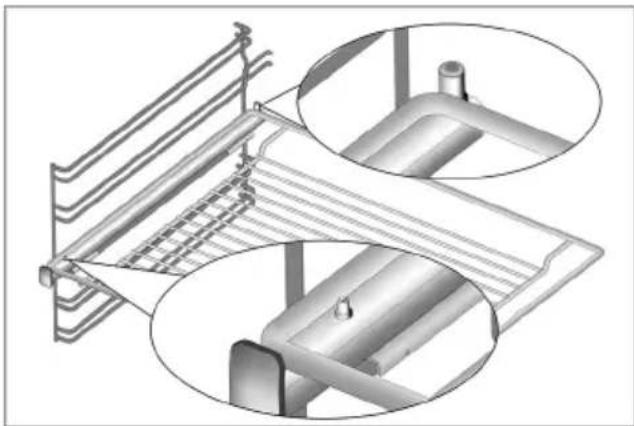

Prawidłowe umieszczenie rusztu drucianego i tacy na szynach teleskopowych - W modelach z półkami drucianymi i prowadnicami teleskopowymi

Dzięki prowadnicom teleskopowym można łatwo zamontować ruszt do grilla i tacki. Używając blach i rusztów drucianych z szyną teleskopową, należy uważać, aby kołki z przodu i z tyłu szyn teleskopowych opierały się o krawędzie rusztu i blachy (pokazane na rysunku).

• Potrawę do grillowania nałóż na widelce rożna obrotowego.
• Do piekarnika wstaw ramę rożna obrotowego na wysokości jego napędu.
• Wsuń szpikulec rożna obrotowego w napęd i nałóż go na ramę rożna obrotowego.

- Do grillowania należy zdjąć uchwyt.

3.6 Specyfikacje techniczne

Ogólne specyfikacje
Wymiary zewnętrzne produktu (wysokość/szerokość/głębokość) (mm)	850 /500 /600
Napięcie/Częstotliwość 1N ~ 220-240 V/3N ~ 380-415 V	50 Hz
Typ i przekrój kabla zastosowany/odpowiedni do urządzenia	min. H05VV-FG 3 x 6 mm2 (1N) / H05VV-FG 5 x 1,5 mm2 (3N)
Całkowite zużycie energii (kW) 9,2 kW
Rodzaj piekarnika Wielofunkcyjny piekarnik

PL

Strefy gotowania

Lewa przednia Indukcyjna strefa gotowania
Wymiary 180 mm
Zasilanie 2000 W / Booster 2300 W

Prawa przednia Indukcyjna strefa gotowania
Wymiary 145 mm
Zasilanie 1600 W / Booster 1800 W

Lewa tylna Indukcyjna strefa gotowania
Wymiary 145 mm
Zasilanie 1600 W / Booster 1800 W

Prawa tylna Indukcyjna strefa gotowania
Wymiary 180 mm
Zasilanie 2000 W / Booster 2300 W

W celu poprawy jakości produktu specyfikacje techniczne mogą ulec zmianie bez uprzedniego powiadomienia.

Rysunki w niniejszej instrukcji są schematyczne i mogą nie pasować dokładnie do konkretnego produktu.

Wartości podane na etykietach produktu lub w dołączonej do nich dokumentacji są uzyskiwane w warunkach laboratoryjnych zgodnie z odpowiednimi normami. W zależności od warunków operacyjnych i środowiskowych produktu wartości te mogą się różnić.

Ogólne ostrzeżenia

- Skontaktuj się z najbliższym autoryzowanym serwisem w celu zainstalowania produktu. Zanim wezwiesz pracownika autoryzowanego serwisowego w celu przygotowania produktu do pracy, upewnij się, że instalacja elektryczna i gazowa jest na swoim miejscu. Jeśli nie, wezwij wykwalifikowanego elektryka i instalatora w celu wykonania niezbędnych ustaleń. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wykonywania procedur przez osoby nieuprawnione, co może również unieważnić gwarancję.

• Klient jest odpowiedzialny za przygotowanie miejsca, w którym produkt zostanie umieszczony, a także przygotowanie przyłącza energetycznego i/lub gazowego.
• Podczas instalacji produktu należy przestrzegać zasad określonych w lokalnych normach dotyczących instalacji elektrycznych i/lub gazowych (przepisy prawne dotyczące instalacji).
• Przed instalacją sprawdź, czy urządzenie nie jest uszkodzone. Jeśli urządzenie jest uszkodzone, nie należy go instalować. Uszkodzone produkty stwarzają zagrożenie dla Twojego bezpieczeństwa.

4.1 Odpowiednie miejsce instalacji

• Umieść produkt na twardej powierzchni ze względu na kanały powietrzne znajdujące się pod produktem. Nie należy go stawiać na podstawie ani cokole. Nóżki produktu nie powinny stać na miękkich powierzchniach, np. dywan itp.
• Podłoga kuchni musi być w stanie unieść ciężar urządzenia oraz dodatkowy ciężar naczyń kuchennych, naczyń do pieczenia i żywności.
• Ten produkt jest urządzeniem klasy 1 zgodnie z normą EN 30-1-1. Można go umieścić przy ścianach kuchennych, meblach kuchennych lub dowolnym innym produkcie w dowolnym wymiarze od tyłu

i jednej krawędzi. Meble lub sprzęt kuchenny po drugiej stronie mogą być tylko tej samej wielkości lub mniejsze. - Można go używać z szafkami po obu stronach, ale aby zachować minimalną odległość 400 mm nad poziomem płyty grzewczej, należy pozostawić odstęp boczny wynoszący 65 mm pomiędzy urządzeniem a dowolną ścianą, przegrodą lub wysoką szafką.

• Można go używać także w pozycji wolnostojącej. Należy zachować minimalną odległość 750 mm nad powierzchnią płyty.
• Jeżeli nad kuchenką ma być montowany okap kuchenny, należy zapoznać się z instrukcją producenta okapu dotyczącą wysokości montażu (min. 650 mm).
• Meble kuchenne stojące obok urządzenia muszą być odporne na ciepło (min. 100 °C).

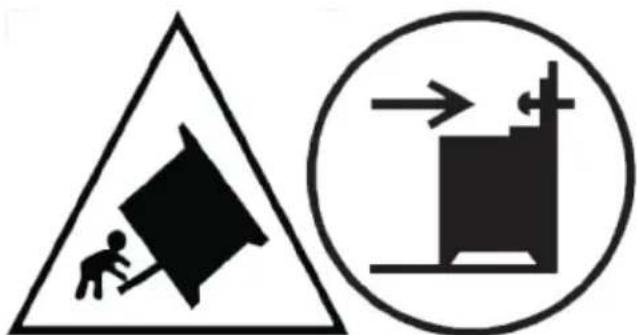

Łańcuch bezpieczeństwa

Urządzenie należy zabezpieczyć przed nadmiernym wyważeniem za pomocą dostarczonego łańcucha zabezpieczającego.

Ostrzeżenie - Ryzyko przewrócenia!

Ostrzeżenie: Aby zapobiec przewróceniu się urządzenia, należy zainstalować środki stabilizujące. Zapoznaj się z instrukcjami instalacji.

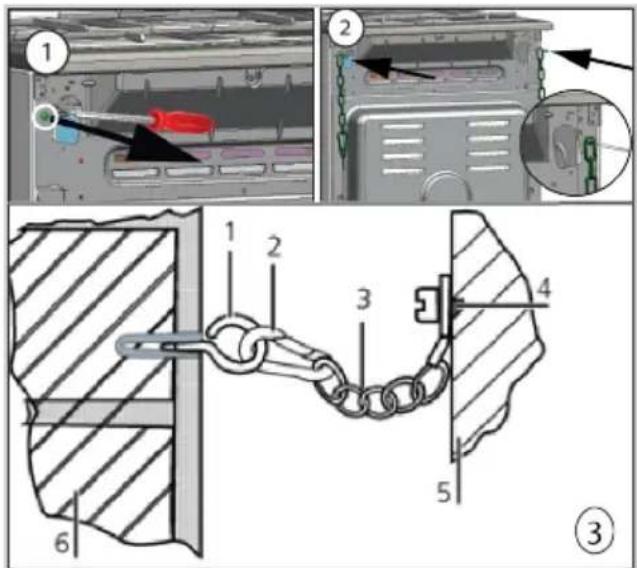

Jeśli Twój produkt ma 2 łańcuchy bezpieczeństwa;

Przymocuj hak (1) za pomocą odpowiedniego kołka do ściany kuchni (6) i połącz łańcuch zabezpieczający (3) z hakiem za pomocą mechanizmu blokującego (2).

1 Hak 2 Mechanizm zamykający 3 Łańcuch bezpieczeństwa 4 Mocno przymocuj łańcuch do tylnej części produktu 5 Tył produktu 6 Ściana kuchenna

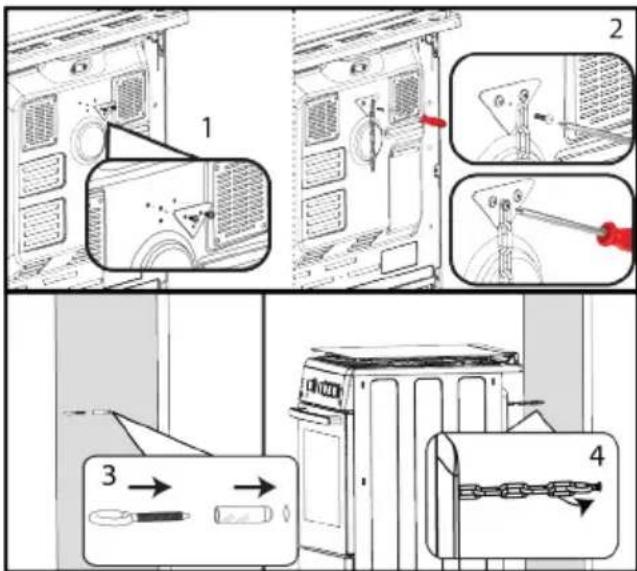

Jeśli Twój produkt ma 1 łańcuch bezpieczeństwa;

Urządzenie należy zabezpieczyć przed nadmiernym wyważeniem za pomocą dostarczonego łańcucha zabezpieczającego.

Wykonaj poniższe czynności przedstawione na ilustracji, aby przymocować łańcuch bezpieczeństwa do produktu.

Łańcuch stabilizujący powinien być tak krótki, jak to możliwe, aby uniknąć przechylenia piekarnika do przodu i po przekątnej, aby zapobiec przechylaniu się piekarnika na bok. Łańcuch stabilizujący przeznaczony jest do kuchenek bez szczeliny zaczepowej wspornika.

Wentylacja pomieszczenia

Wszystkie pokoje wymagają otwieranego okna lub jego odpowiednika, a niektóre pokoje wymagają również stałego otworu wentylacyjnego. Powietrze do spalania pobierane jest z powietrza w pomieszczeniu, a spaliny emitowane są bezpośrednio do pomieszczenia. Dobra wentylacja jest niezbędna do bezpiecznej pracy urządzenia.

Pokoje z drzwiami i/lub oknami otwierającymi się bezpośrednio na środowisko zewnętrzne

Drzwi i/lub okna otwierające się bezpośrednio na otoczenie zewnętrzne muszą mieć całkowity otwór wentylacyjny o wymiarach określonych w poniższej tabeli, która opiera się na całkowitej mocy gazu urządzenia (całkowite zużycie energii gazu przez urządzenie pokazano w tabeli specyfikacji technicznych niniejszej instrukcji obsługi). Jeżeli drzwi i/lub okna nie mają całkowitego otworu wentylacyjnego odpowiadającego całkowitemu zużyciu gazu przez urządzenie, jak określono w poniższej tabeli, wówczas w pomieszczeniu musi koniecznie znajdować się dodatkowy stały otwór

wentylacyjny, aby zapewnić całkowitą minimalną wentylację spełnione są wymagania dotyczące całkowitego zużycia gazu przez urządzenie. Stały otwór wentylacyjny może obejmować otwory na istniejące pustaki, wymiar otworu kanału wyciągowego itp.

Całkowite zużycie gazu (kW)	Min. otwór wentylacyjny (cm2)
0-2 100
2-3 120
3-4 175
4-6 300
6-8 400
8-10 500
10-11,5 600
11,5-13 700
13-15,5 800
15,5-17 900
17-19 1000
19-24 1250

Pomieszczenia, które nie mają otwieranych drzwi i/lub okien otwierających się bezpośrednio na środowisko zewnętrzne

Jeżeli pomieszczenie, w którym zainstalowane jest urządzenie, nie posiada drzwi i/lub okna otwierającego się bezpośrednio na środowisko zewnętrzne, należy poszukać innych produktów, które zdecydowanie zapewniają stały, nieregulowany i niezamykany otwór wentylacyjny, spełniający całkowite minimum wymagania dotyczące otworów wentylacyjnych w odniesieniu do całkowitego zużycia gazu przez urządzenie, jak wskazano w powyższej tabeli. Należy także przestrzegać odpowiednich zaleceń przepisów budowlanych.

Jeżeli w pomieszczeniu lub przestrzeni wewnętrznej znajduje się więcej niż jedno urządzenie gazowe, należy zapewnić dodatkową przestrzeń wentylacyjną oprócz wymagań podanych w powyższej tabeli. Wielkość dodatkowej powierzchni wentylacyjnej powinna być dostosowana do przepisów innych urządzeń gazowych.

Należy również zachować minimalny prześwit wynoszący 10 mm na dolnej krawędzi drzwi otwierających się na otoczenie w pomieszczeniu, w którym urządzenie jest zainstalowane. Należy upewnić się, że przedmioty takie jak dywany i inne wykładziny podłogowe itp. nie wpływają na prześwit, gdy drzwi są zamknięte.

Kuchenkę można umieścić w kuchni, kuchni/jadalni lub pokoju dziennym, ale nie w pomieszczeniu, w którym znajduje się wanna lub prysznic. Kuchenka nie może być instalowana w pomieszczeniu sypialnym o kubaturze mniejszej niż 20 m3.

Nie należy instalować tego urządzenia w pomieszczeniu poniżej poziomu gruntu, chyba że jest ono otwarte na poziom gruntu z co najmniej jednej strony.

4.2 Połączenie elektryczne

Ogólne ostrzeżenia

• Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej należy odłączyć urządzenie od sieci. Ryzyko porażenia prądem.
• Podłącz produkt do uziemionego gniazdka /linii zabezpieczonej wyłącznikiem nadprądowym o odpowiedniej mocy, jak podano w tabeli „Dane techniczne”. Uziemienie do urządzenia używane z lub bez transformatora powinno być zamontowane przez wykwalifikowanego elektryka. Nasza firma nie ponosi odpowiedzialności za jakiekolwiek szkody wynikające z tego, że produkt nie został uziemiony zgodnie z lokalnymi przepisami.
• Produkt może zostać podłączony do sieci elektrycznej tylko przez upoważnioną i wykwalifikowaną osobę, a gwarancja na produkt rozpoczyna się dopiero po prawidłowym zainstalowaniu. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody, które mogą wystąpić w wyniku czynności wykonywanych przez osoby niewykwalifikowane.
• Kabla nie wolno zgniatać, składać, zacinać. Nie może również dotykać gorących części urządzenia. Jeśli kabel zasilania zostanie uszkodzony, musi zostać wymieniony przez elektryka. Ryzyko porażeniem prądem lub pożarem!

- Dane dotyczące zasilania sieciowego muszą odpowiadać danym podanym na tabliczce znamionowej produktu. Tabliczka znamionowa jest widoczna po otwarciu drzwiczek lub dolnej pokrywy urządzenia lub znajduje się na tylnej ścianie urządzenia, w zależności od typu urządzenia.

- Po instalacji wtyczka kabla zasilającego musi znajdować się w zasięgu ręki (nie należy prowadzić jej nad płytą grzejną). Nie używać przedłużaczy ani gniazd wielogniazdowych do podłączenia zasilania.

- i używać tylko odpowiedniego gniazda/linii i wtyczki do piekarnika. W przypadku, gdy ograniczenia mocy produktu wykraczają poza obciążalność prądową wtyczki i gniazdka, produkt należy podłączyć bezpośrednio poprzez stałą instalację elektryczną, bez korzystania z wtyczki i gniazdka.

- Jeśli produkt zostanie podłączony bezpośrednio do źródła zasilania: Jeśli nie jest możliwe odłączenie wszystkich biegunów zasilania, należy odłączyć rozłącznik o luzie styków co najmniej 3 mm (bezpieczniki, wyłączniki bezpieczeństwa, styczniki), a wszystkie bieguny tego rozłącznika muszą sąsiadować (nie powyżej) z produktem zgodnym z dyrektywami IEE. Nieprzestrzeganie niniejszej instrukcji może spowodować problemy w działaniu urządzenia i unieważnić gwarancję.

- Zalecane jest dodatkowe zabezpieczenie wyłącznikiem różnicowoprądowym.

Jeśli produkt jest produkowany bez kabla:

- Kabel zasilający opisany w głównej tabeli technicznej musi być podłączony do produktu zgodnie z instrukcjami. Ze względów bezpieczeństwa kabel zasilający nie może być dłuższy niż 2 m.

- Pokrywę zaciskową otwórz za pomocą śrubokrętu.

- Przełóż kabel zasilający przez zacisk kablowy poniżej zacisku i przymocuj go do głównego korpusu za pomocą zintegrowanej śruby na elemencie mocującym kabel.

- Kable należy podłączyć zgodnie z dostarczonym schematem.

* Mostek miedziany

Jeśli typ przewodu zasilającego jest 3-przewodowy, dla połączenia 1-fazowego:

- brązowy/czarny = L (faza)

- niebieski = N (Neutralny)

- zielony/żółty kabel = (E) (uziemienie)

Jeśli typ przewodu zasilającego jest 5-przewodowy, dla połączenia 3-fazowego:

- Brązowy = L1 (Faza)

- niebieski = N (Neutralny)

- zielony/żółty kabel = (E) (uziemienie)

- Po podłączeniu zamknij pokrywę zaciskową.

- Podłącz kabel zasilający tak, aby nie dotykał produktu i nie mógł zostać ściśnięty między produktem a ścianą.

4.3 Umieszczenie produktu

1. Dopchnij produkt do ściany kuchni.
2. Przymocuj łańcuch zabezpieczający podłączony do produktu do ściany.
3. Wyreguluj nóżki piekarnika

Regulacja nóżek piekarnika

Wibracje występujące podczas użytkowania mogą powodować przesuwanie naczyń do gotowania. Tej niebezpiecznej sytuacji można uniknąć, jeśli produkt jest wypoziomowany i wyważony.

Dla własnego bezpieczeństwa upewnij się, że produkt jest wypoziomowany, regulując cztery nóżki na dole, obracając w lewo lub w prawo i dopasowując poziom do blatu roboczego.

Kontrola końcowa

1. Ponownie podłącz produkt do prądu.
2. Sprawdź funkcje elektryczne.

5 Pierwsze użycie

Przed rozpoczęciem korzystania z urządzenia zaleca się wykonanie poniższych czynności, odpowiednio w poniższych sekcjach.

5.1 Pierwsze ustawienie godziny

Zawsze ustawiaj porę dnia przed użyciem piekarnika. Jeśli jej nie ustawisz, w niektórych modelach piekarników nie można piec.

1 Klawisz programu 2 Przycisk zwiększania 3 Przycisk zwiększania 4 Przycisk ustawień

Wyświetl symbole

Symbol czasu pieczenia

Symbol zakończenia pieczenia *

Symbol alarmu

Symbol czasu pieczenia

Symbol trybu ekologicznego

Symbol poziomu głośności

Symbol pory dnia

Symbol włączonej blokady

* Różni się w zależności od modelu produktu. Może nie być dostępny w Twoim produkcie.

Przy każdej regulacji na wyświetlaczu migać będą odnośne symbole.

Naciskaj przyciski +, aby nastawić godzinę, o której piekarnik zostanie załączony po raz pierwszy.

W przypadku modeli ze sterowaniem dotykowym najpierw dotknij ≡, a następnie za pomocą + - ustaw godzinę.

Potwierdź ustawienie, dotykając symbolu ⓘ i poczekaj 4 sekundy, nie dotykając żadnych klawiszy, aby potwierdzić.

Jeśli nie ustawiono godziny początkowej, zegar zacznie działać poczynając od godziny 12:00 i wyświetli się symbol. Symbol ten zniknie po ustawieniu godziny.

W przypadku zaniku zasilania ustawienia bieżącej godziny zostają skasowane. Trzeba je ustawić na nowo.

5.2 Czyszczenie wstępne

1. Usuń wszystkie materiały opakowania.
2. Wyjmij wszystkie akcesoria z piekarnika dostarczone wraz z urządzeniem.
3. Włącz urządzenie na 30 minut, a następnie wyłącz. W ten sposób pozostałości i warstwy, które mogły pozostać w piecu podczas produkcji, są spalane i czyszczone.
4. Podczas korzystania z urządzenia wybierz najwyższą temperaturę i funkcję roboczą, na którą działają wszystkie grzałki. Patrz „Funkcje obsługi piekarnika [▶ 69]”. W dalszej części dowiesz się, jak obsługiwać piekarnik.
5. Poczekaj, aż piekarnik ostygnie.
6. Wytrzyj powierzchnie produktu wilgotną szmatką lub gąbką i wytrzyj szmatką.

6 Jak używać płyty kuchennej

6.1 Ogólne informacje na temat użytkowania płyty

Ostrzeżenia ogólne

• Nie pozwól, aby na płytę grzejną spadły żadne przedmioty. Nawet małe przedmioty, takie jak solniczki, mogą uszkodzić płytę. Nie używaj pękniętych płyt kuchennych. Woda może przedostać się przez te pęknięcia i spowodować zwarcie. Jeśli powierzchnia jest w jakikolwiek sposób uszkodzona (np. widoczne pęknięcia), najpierw wyłącz bezpiecznik, a następnie wezwij autoryzowany serwis w celu odłączenia produktu, aby zmniejszyć ryzyko porażenia prądem.
• Nie stawiaj na płycie garnków/patelni, które są krzywe lub łatwo się przechylają.
• Nie podgrzewaj pustych garnków/patelni. Zarówno garnki, jak i urządzenie mogą ulec zniszczeniu.
• Po zakończeniu gotowania zawsze wyłączaj palniki.
• Korzystanie z płyt bez garnków/patelni może uszkodzić urządzenie. Po zakończeniu gotowania zawsze wyłączaj płyty.
• Po każdym użyciu powierzchnia do gotowania będzie gorąca, dlatego nie stawiaj plastikowych garnków / patelni na powierzchni do gotowania. Należy natychmiast wytrzeć resztki stopionego materiału.

Przed użyciem akcesoriów:

Umyj akcesoria wodą z detergentem i miękką gąbką.

UWAGA: Niektóre detergenty lub środki czyszczące mogą uszkodzić powierzchnię. Podczas czyszczenia nie używaj środków do szorowania, proszków do czyszczenia, kremów ani ostrych przedmiotów.

UWAGA: Przy pierwszym użyciu przez kilka godzin może pojawić się dym i nieprzyjemny zapach. Jest to normalne i do ich usunięcia wystarczy dobra wentylacja. Unikaj bezpośredniego wdychania dymu i zapachów, które się tworzą.

• Nagłe zmiany temperatury na szklanej powierzchni do gotowania mogą spowodować uszkodzenie, należy uważać, aby nie rozlać zimnych płynów podczas gotowania.
• W garnkach/patelni należy umieścić odpowiednią ilość żywności. Zapobiega to wylewaniu się żywności z garnków/patelni i nie trzeba ich dodatkowo czyścić.
• Pokrywek garnków i patelni nie wolno kłaść na palnikach/strefach gotowania.
• Garnki należy umieścić na środku palnika/strefy gotowania. Aby postawić garnek na innym palniku/strefie należy podnieść go i umieścić na wybranym palniku. Nie należy przesuwać garnka po palniku.

Jak działa płyta indukcyjna

Płyta indukcyjna jest jak otwarty obwód. Obwód zamyka się, gdy postawione zostaną na nim garnki / patelnie przystosowane do gotowania indukcyjnego, a układ elektroniczny pod szklaną powierzchnią generuje pole magnetyczne. Metalowa podstawa garnków / patelni jest podgrzewana poprzez pobieranie energii z tego pola magnetycznego. W ten sposób ciepło nie jest wytwarzane na powierzchni płyty, ale bezpośrednio na garnkach/patelniach. Szklana powierzchnia nagrzewa się dzięki garnkom/patelni.

Zalety gotowania na płycie indukcyjnej

Zaletą płyt indukcyjnych jest przekazywanie ciepła bezpośrednio do garnków/patelni.

• Oznacza to, że potrawy, które wyleją się podczas gotowania, nie palą się szybko, ponieważ szklana powierzchnia do gotowania nie jest bezpośrednio podgrzewana. Ułatwia to również czyszczenie.
• Ciepło wytwarzane bezpośrednio do garnków/patelni pozwala na szybsze gotowanie. Dzięki temu, w porównaniu z innymi typami płyt kuchennych, oszczędzany jest nie tylko czas, ale i energia.
• Wytwarzanie ciepła bezpośrednio do garnków/patelni gwarantuje, że zostaje ono zatrzymane, a tym samym gotowanie jest bardziej wydajne.
• Dodatkowo ciepło wytwarzane bezpośrednio do garnków/patelni oraz to, że powierzchnia nie nagrzewa się po zdjęciu naczyń, zapewnia bezpieczniejsze użytkowanie i zapobiega możliwym wypadkom podczas gotowania.

W celu zapewnienia bezpieczeństwa użytkowania:

• W przypadku używania garnków/patelni z nieprzywierającą powierzchnią, które są pokryte niewielką warstwą oleju lub do których nie stosuje się oleju (teflon), nie należy ustawiać wysokiego płomienia.
• Szklana powierzchnia do gotowania nie nadaje się do umieszczania na niej przedmiotów lub jako deska do krojenia.
• Nie umieszczaj na płycie metalowych przedmiotów, takich jak sztućce lub pokrywki garnków, ponieważ mogą się nagrzać.
• Nie używaj folii aluminiowej do gotowania. Nie umieszczaj na polu grzejnym żywności zawiniętej w folię aluminiową.
• Podczas gotowania przedmioty magnetyczne, takie jak karty kredytowe lub taśmy, należy trzymać z dala od płyty.
• Jeśli pod płytą znajduje się piekarnik, który jest używany, to czujniki na płycie mogą zmniejszyć poziom mocy gotowania lub wyłączyć płytę.
• Płyta jest wyposażona w automatyczny system wyłączania. Szczegółowe informacje o tym systemie znajdują się w kolejnych rozdziałach.

W przypadku garnków z cienkim dnem należy zachować ostrożność, ponieważ dno nagrzewa się bardzo szybko, przez co może się stopić i uszkodzić powierzchnię gotowania oraz urządzenie, zanim włączy się automatyczny system wyłączania.

Garnki/patelnie

Należy używać ferromagnetycznych garnków/patelni o wysokiej jakości, które są opatrzone etykietą lub ostrzeżeniem, że nadają się do używania na płycie indukcyjnej. Im wyższa zawartość żelaza, tym lepsza wydajność garnków/patelni. Średnica dna garnków/patelni do gotowania powinna odpowiadać strefie indukcyjnej. Sugerowane wymiary podano poniżej.

Odpowiednie garnki/patelnie:

• Garnki/patelnie żeliwne • Garnki/patelnie emaliowane • Garnki/patelnie ze stali i stali nierdzewnej (z etykietą lub ostrzeżeniem, że mogą być używane na kuchni indukcyjnej)

Nieodpowiednie garnki/patelnie:

• Garnki/patelnie aluminiowe • Garnki/patelnie miedziane • Garnki/patelnie z mosiądzu • Garnki/patelnie ze szkła • Ceramika i porcelana

Zalecenia:

- Używaj wyłącznie garnków/patelni z płaskim dnem. Nie używaj garnków/patelni z wypukłym lub wklęsłym dnem.

- Używaj garnków/patelni tylko z grubym, odpowiednim do indukcji dnem. W przypadku garnków z cienkim dnem należy zachować ostrożność, ponieważ dno nagrzewa się bardzo szybko, przez co może się stopić i uszkodzić powierzchnię gotowania oraz urządzenie, zanim włączy się automatyczny system wyłączania. Ostre krawędzie mogą uszkodzić powierzchnię.

- Dna niektórych garnków/patelni mają mniejsze pole ferromagnetyczne niż ich rzeczywista średnica. Tylko ten obszar jest ogrzewany przez płytę. Dlatego ciepło nie jest równomiernie rozprowadzane, a wydajność gotowania spada. Ponadto takie garnki/patelnie mogą nie zostać wykryte przez duże płyty indukcyjne. W związku z tym płyta powinna zostać wybrana zgodnie z wielkością pola ferromagnetycznego.

- Niektóre garnki/patelnie mają podstawę zawierającą materiały nieferromagnetyczne, np. aluminium. Tego typu garnki/patelnie mogą nie nagrzewać się dosta-

Zalecane rozmiary garnków/patelni

Średnica strefy gotowania - mm Średnica naczynia - mm
145 min. 100 - maks. 145
180 min. 100 - maks. 180
210 min. 140 - maks. 210
240 min. 140 - maks. 240
280 min. 125 - maks. 280
320 min. 125 - maks. 320
2 x (92,7 x 200) min. 100 - maks. 180
Strefa gotowania z szeroką powierzchnią (flexi) Szerokość 230 - Długość 390

Wykrywanie garnków/patelni do gotowania przez płyty indukcyjne zależy od średnicy i materiału ferromagnetycznego w ich podstawie. Aby zapewnić wykrywanie garnków/patelni oraz wydajne gotowanie, garnki/patelnie należy dobierać zgodnie z rozmiarem płyty. Rozmiary garnków/patelni zalecanych dla rozmiarów płyt kuchennych podano powyżej.

tecznie lub mogą w ogóle nie zostać wykryte przez płytę indukcyjną. W niektórych przypadkach może pojawić się ostrzeżenie o złym garnku/patelni.

Równe rozmieszczenie naczyń na prawej, lewej oraz środkowej płycie przy wyborze płyt wpływa pozytywnie na wydajność gotowania podczas gotowania wielu posiłków na płytach indukcyjnych.

Test garnków/patelni

Sprawdź, czy Twój garnek nadaje się do płyty indukcyjnej, korzystając z poniższych metod.

1. Jeśli w podstawie garnka znajduje się magnes, oznacza to, że nadaje się do płyt indukcyjnych.

Zachowanie wrzenia może się różnić w zależności od typu garnka, wielkości garnka i wielkości strefy gotowania. Aby uzyskać bardziej jednorodny charakter wrzenia, można zastosować strefę gotowania o jeden stopień większą. Korzystanie z większej strefy gotowania nie powoduje marnowania energii na płytach indukcyjnych, ponieważ ciepło jest wytwarzane tylko w odpowiednim obszarze garnka.

6.2 Panel sterowania

① Klawisz włączania/wyłączania Przycisk timera ⊕ Przycisk zwiększania Przycisk zmniejszania

Symbole :

Symbol włączonej blokady

Przyciski wyboru stref gotowania :

Klawisz wyboru tylnej lewej strefy gotowania Klawisz wyboru przedniej lewej strefy gotowania Klawisz wyboru przedniej prawej strefy gotowania Klawisz wyboru tylnej prawej strefy gotowania

Ostrzeżenia ogólne dotyczące panelu sterowania

• Grafika i rysunki służą wyłącznie celom informacyjnym. Rzeczywiste wyświetlacze i funkcje mogą się różnić w różnych modelach płyty.
• Urządzenie to jest sterowane z dotykowego panelu sterowania. Każda operacja wywołana dotknięciem przycisku jest potwierdzana sygnałem dźwiękowym.
• Panel sterowania trzeba stale utrzymywać w czystości. Zawilgocenie i zabrudzenie jego powierzchni może powodować problemy w działaniu funkcji.

Załączanie płyty

1. Dotknij przycisku na panelu sterowania.

→ Na wyświetlaczach wszystkich stref pojawi się ikona “0”.

Jeśli w ciągu 20 sekund nie wykona się żadnej czynności, płyta automatycznie powróci do stanu gotowości.

Wyłączanie płyty

1. Dotknij przycisku na panelu sterowania.

Płyta wyłączy się i powróci do trybu gotowości.

Symbole "H" lub "h", pojawiające się na wyświetlaczu strefy gotowania po wyłączeniu płyty, oznaczają, że strefa ta jest nadal gorąca. Nie dotykaj stref gotowania.

Wskaźnik ciepła resztkowego

Pojawiający się na wyświetlaczu strefy gotowania symbol "H" wskazuje, że płyta kuchenna jest wciąż gorąca i może podgrzewać niewielką ilość jedzenia. Symbol ten szybko zamieni się w symbol "h", oznaczający niższą temperaturę.

Po odcięciu zasilania wskaźnik ciepła resztkowego się nie zapali i nie ostrzeże użytkowników przed gorącymi strefami gotowania.

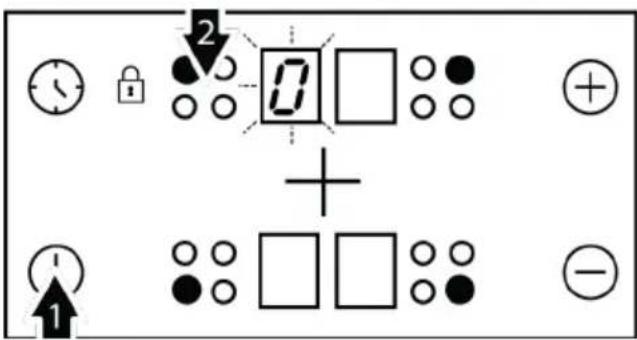

Załączanie stref kuchennych

1. Załącz płytę dotknięciem przycisku Ⓐ
2. Dotknij przycisku wyboru strefy, którą chcesz załączyć.

→ Na jej wyświetlaczu pojawi się symbol "0" i wyświetlacz będzie jaśniej świecić.

Jeśli w ciągu 20 sekund nie wykona się żadnej czynności, płyta automatycznie powróci do stanu gotowości.

Nastawianie temperatury

Dotknij przycisków lub aby nastawić temperaturę na wartość pomiędzy "1" a "9" lub pomiędzy "9" a "1".

Płyta może pracować pulsacyjnie na poziomach mocy od 1 do 7. Szczególnie gdy używamy małych naczyń oraz niewielkiej ilości wody, czy oleju. Nie jest to wada urządzenia.

Sekcja zewnętrzna grzejnika indukcyjnego o średnicy 280 mm (jeśli kuchenka jest wyposażona w taki grzejnik) jest włączana wyłącznie przy dostatecznie dużym naczyniu, które zakryje ten obszar, i ustawieniu poziomu temperatury wyższego niż 8.

Wyłączanie stref kuchennych:

Strefę gotowania można wyłączać na trzy sposoby:

1. Poprzez obniżenie temperatury do "0": Strefę gotowania wyłączyć można obniżając jej temperaturę do "0".
2. Po dotknięciu danej strefy gotowania symbol miga przez pewien czas: Włącz strefę gotowania naciskając przez pewien czas symbol, aby temperatura spadła do "0".
3. Stosując względem tej strefy wyłączenie poprzez opcję zegara: Po upływie nastawionego czasu czasomierz wyłączy przypisaną doń strefę gotowania. Na odpowiednim wyświetlaczu pojawi

się "0" lub "00". Po upływie tego czasu odezwie się alarm dźwiękowy. Aby go wyłączyć, dotknij dowolnego przycisku na panelu sterowania.

Funkcja szybkiego nagrzewania (Booster) Różni się w zależności od modelu produktu. Może nie być dostępny w Twoim produkcie.

Aby przyspieszyć gotowanie, można korzystać z funkcji szybkiego nagrzewania (booster) "P". Jednakże długotrwałe gotowanie z użyciem tej funkcji nie jest zalecane. Funkcji booster nie można wybrać we wszystkich strefach gotowania.

Włączanie funkcji szybkiego nagrzewania (Booster):

1. Załącz płytę dotknięciem przycisku ①
2. Wybierz strefę gotowania dotknięciem odpowiadającego jej przycisku.
3. Dotknij przycisków lub i najpierw doprowadź do osiągnięcia poziomu "9".

1. Gdy strefa gotowania nastawiona jest na poziom "9", jednokrotnie dotknij przycisku +, aby ustawić jej temperaturę na "P".

Wyłączanie funkcji szybkiego nagrzewania (Booster):

• Aby wyłączyć funkcję Booster, dotykaj klawisza ⭕ i ustaw temperaturę na "9". Funkcja booster zostanie wyłączona i będzie działać na poziomie "9".
• Można obniżyć temperaturę dotykając klawisza ⓣ lub można ją całkiem wyłączyć, obniżając temperaturę do "0".

Blokada przycisków

Blokadę przycisków założyć można, aby uniknąć pomyłkowych zmian funkcji w trakcie pracy płyty.

Zakładanie blokady przycisków

1. Załącz płytę dotknięciem przycisku ①
2. Aby włączyć blokadę przycisków, jednocześnie dotknij przyciski ⓘ.

Zostanie uaktywniona blokada przycisków i zaświeci się kropka na symbolu.

Jeśli przy zablokowanych przyciskach wyłączy się płytę, blokada uruchomi się za jej następnym załączeniem. Aby można było korzystać z płyty, blokada musi być wyłączona.

Wyłączanie blokady przycisków

1. Gdy blokada dostępu dzieci jest aktywna, jednocześnie dotknij przycisków. Zostanie wyłączona blokada przycisków i zgaśnie kropka na symbolu.

Blokada dostępu dzieci. Różni się w zależności od modelu produktu. Może nie być dostępny w Twoim produkcie.

Płytę zabezpieczyć można przed dostępem dzieci, zapobiegając niezamierzonemu załączeniu strefy gotowania. Blokadę dostępu dzieci można założyć i zdjąć tylko w trybie gotowości.

Blokada rodzicielska zostaje anulowana w przypadku awarii zasilania.

Włączanie blokady dostępu dzieci

1. Załącz płytę dotknięciem przycisku ①
2. Aby włączyć blokadę dostępu dzieci, jednocześnie dotknij przyciski ⓘ i ⊕, a po usłyszeniu brzęczyka dotknij ⊕

Zostanie włączona blokada dostępu dzieci i na wyświetlaczach wszystkich stref gotowania pojawi się symbol "L".

Wyłączanie blokady dostępu dzieci

1. Gdy blokada dostępu dzieci jest aktywna, dotknij przycisku ①, aby włączyć płytę.
2. Aby wyłączyć blokadę dostępu dzieci, jednocześnie dotknij przyciski ⓘ i ⊕, a po usłyszeniu brzęczyka dotknij ⊖

Zostanie wyłączona blokada dostępu dzieci i na wyświetlaczach wszystkich stref gotowania pojawi się symbol "L".

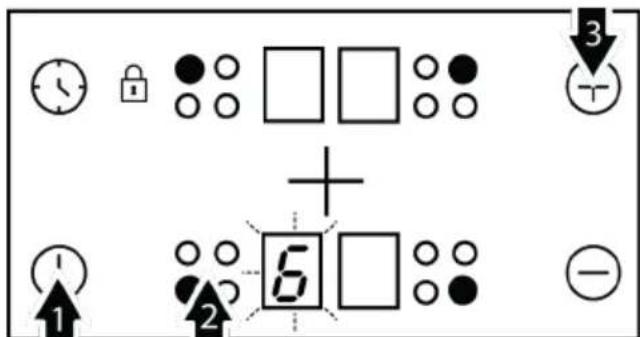

Funkcja czasomierza

Funkcja ta ułatwia gotowanie. Nie trzeba pilnować kuchenki przez cały czas gotowania. Strefa gotowania wyłączy się automatycznie po upływie nastawionego czasu.

Załączanie czasomierza

1. Załącz płytę dotknięciem przycisku Ⓐ
2. Wybierz strefę gotowania dotknięciem odpowiadającego jej przycisku.

1. Naciśnij przycisk lub, aby nastawić wybraną temperaturę.
2. Włącz zegar dotknięciem przycisku 📞 ⇒ Na wyświetlaczu czasomierza pojawi się symbol "00", a na wyświetlaczu wybranej strefy zacznie migać przecinek dziesiętny.

Wyświetlacze prawej tylnej i lewej tylnej strefy pełnią rolę wyświetlaczy czasomierza po jego włączeniu.

1. Dotknij przyciski lub, aby nastawić wymagany czas.

Czasomierz nastawiać można tylko dla już używanych stref gotowania.

Te same czynności powtórz dla innych stref gotowania, dla których chcesz nastawić czasomierz.

Czasomierza nie można nastawić, jeśli nie wybierze się strefy gotowania i jej temperatury.

Po wybraniu strefy gotowania z ustawionym zegarem, można sprawdzić pozostały czas po ponownym dotknięciu przycisku.

Wyłączanie czasomierza

Po upływie nastawionego czasu płyta wyłączy się automatycznie i wyda dźwiękowy sygnał ostrzegawczy. Aby uciszyć ten sygnał, naciśnij dowolny przycisk.

Wcześniejsze wyłączanie czasomierza

Jeśli wcześniej wyłączysz czasomierz, płyta nadal będzie działać przy nastawionej temperaturze, aż się ją wyłączy.

1. Wybierz strefę gotowania, którą chcesz wyłączyć.
2. Włącz zegar dotknięciem przycisku 📞
3. W czasie wyświetlania na ekranie zegara "00" dotknij ☑, aby ustawić wartość "00". Kropka na wyświetlaczu danej strefy gotowania i sam wyświetlacz całkowicie wyłączą się po kilku chwilach migania i zegar zostanie anulowany.

Funkcja zarządzania energią

Produkt ma funkcję zarządzania energią. Za pomocą tej funkcji możesz zmienić całkowite ustawienie mocy, którą będzie pobierać płyta. Funkcja zarządzania energią ma 6 różnych poziomów.

Zarządzanie energią można wykonać tylko wtedy, gdy produkt jest po raz pierwszy zainstalowany i zasilany. Możesz dokończyć ustawianie, wykonując poniższe czynności w ciągu 30 sekund, gdy produkt jest po raz pierwszy zasilany.

Funkcja zarządzania energią - Regulowane poziomy całkowitej mocy

Wskaźnik wyświetlacza zarządzania energią Całkowita moc

25 2.5 kW 30 3 kW 36 3.6 kW 44 4.4 kW 54 5.4 kW 57 5.7 kW 67 6.7 kW 72 7.2 kW

Jeśli całkowita moc Twojego produktu jest niższa od żądanej mocy, Twój produkt będzie działał na całkowitym poziomie mocy podanym w tabeli technicznej. (Specyfikacje techniczne)

Aby zmienić całkowitą moc:

1. Gdy produkt zostanie po raz pierwszy zasilony, dotknij ⊕/⊖ w ciągu 30 sekund.
2. Ustawiony poziom zarządzania energią jest wyświetlany na wyświetlaczu time-ra.
3. Dotknij ikony, aby przełączać się między poziomami i ustawić całkowitą wartość mocy, którą chcesz ustawić.
4. Potwierdź ustawienie, dotykając ikony łącz płytę. Całkowita ustawiona wartość mocy zostanie aktywowana.

Poziomy temperatury, które można przypisać do płyt grzejnych, mogą się różnić w zależności od ustawionego całkowitego poziomu mocy. Poziom temperatury dostarczany do płyty jest automatycznie obniżany zgodnie z ustawieniem mocy wykonywanym przez płytę. To nie jest błąd.

Jeśli podczas zmiany poziomu mocy zostanie dotknięty inny niż określona sekwencja, nie można dokonać ustawienia. Musisz powtórzyć kroki od początku, aby dokonać ustawienia.

Bezpieczne i wydajne użytkowanie indukcyjnych stref gotowania

Zasady działania: Zasada działania płyty indukcyjnej polega na tym, że bezpośrednio nagrzewa naczynia z gotowaną zawartością. Ma zatem różne zalety w porównaniu z innego rodzajami kuchenek. Działa wydajniej, a powierzchnia płyty nie nagrzewa się. Płyta indukcyjne wyposażona jest w lepsze systemy zabezpieczeń zapewniające maksymalne bezpieczeństwo użytkowania.

Płyta może być wyposażona w indukcyjne strefy gotowania o średnicy, zależnie od modelu, 145, 180 oraz 210-280 mm. Przy nagrzewaniu indukcyjnym każda strefa gotowania rozpoznaje średnice ustawianych na nich naczyń. Energia kierowana jest tylko tam, gdzie ze strefą gotowania styka się z naczyniem, a zatem ogranicza się jej zużycie do minimum.

Ograniczenia czasu pracy

Sterowanie płytą uwzględnia ograniczenie czasu pracy. Gdy jedna lub więcej stref gotowania pozostawi się załączone, strefa taka zostanie automatycznie wyłączona po upływie pewnego czasu. Jeśli do takiej strefy przydzielony jest czasomierz, później wyłączyć się także jego wyświetlacz. Limit czasu pracy zależy od wybranej temperatury. Maksymalny czas pracy stosuje się do tego poziomu temperatury. Użytkownik może ponownie uruchomić tę strefę gotowania po jej automatycznym wyłączeniu jak opisano poniżej.

Poziom temperatury Limit czasu pracy - w godz.
0	0
1	6
2	6
3	5
4	5
5	4
6 1,5
7 1,5
8 1,5
9 20-30 minuta
P Booster - szybkie nagrzewanie 5-10 minuta *
(*)Po 5 minutach płyta obniży poziom do 9

Tabela 1: Ograniczenia czasu pracy

Zabezpieczenie przed przegrzaniem

Płyta ta wyposażona jest w czujniki zabezpieczające przed przegrzaniem. W razie przegrzania można zaobserwować, co następuje:

• Można wyłączyć czynną strefę gotowania.
• Może się obniżyć wybrany poziom. Jednakże stanu takiego nie pokazuje wskaźnik.

System zabezpieczenia przed wykipieniem

Płyta ta wyposażona jest w system zabezpieczający przed przelaniem się zawartości naczyń. Jeśli zawartość naczyń przelewa się na panel sterowania, system bezzwłocznie odetnie zasilanie i wyłączy płytę. Na ten czas na wyświetlaczu pojawi się znak ostrzegawczy "F".

Precyzyjne ustawienie mocy

Inna zasada działania płyty indukcyjnej polega na tym, że natychmiast reaguje na polecenia. Bardzo szybko zmienia ustawienia mocy. Tym samym można zapobiec przelaniu się zawartości naczynia (woda, mleko itd.) nawet jeśli niewiele do niego brakuje.

Jeśli powierzchnia panelu sterowania dotykowego narażona jest na intensywne działanie oparów, cały system sterowania może zostać wyłączony i nadawać sygnał błędu.

Powierzchnię dotykowego panelu sterowania trzeba stale utrzymywać w czystości. Można zaobserwować błędne działanie.

7 Korzystanie z piekarnika

7.1 Ogólne informacje dotyczące korzystania z piekarnika

Wentylator chłodzący (Różni się w zależności od modelu produktu. Może nie być dostępny w Twoim produkcie.)

Urządzenie posiada wentylator chłodzący. Wentylator chłodzący włącza się automatycznie w razie potrzeby i chłodzi zarówno przód urządzenia, jak i meble. Wyłącza się automatycznie po zakończeniu procesu chłodzenia. Gorące powietrze wydobywa się przez drzwi piekarnika. Nie zakrywać otworów wentylacyjnych. W przeciwnym razie piekarnik może się przegrzać. Wentylator chłodzący nadal działa podczas pracy piekarnika lub po jego wyłączeniu (około 20-30 minut). Jeśli pieczesz z użyciem timera, pod koniec czasu pieczenia wentylator chłodzący wyłączy się wraz z wszystkimi funkcjami. Użytkownik nie może ustawić

czasu pracy wentylatora chłodzącego. Włącza się i wyłącza automatycznie. To nie jest błąd.

Oświetlenie piekarnika

Oświetlenie piekarnika włącza się, gdy piekarnik zaczyna piec. W niektórych modelach oświetlenie jest włączone podczas pieczenia, w niektórych wyłącza się po pewnym czasie.

7.2 Obsługa panelu sterowania piekarnika

1 Klawisz programu 2 Przycisk zwiększania 3 Przycisk zwiększania 4 Przycisk ustawień

Wyświetl symbole

Symbol czasu pieczenia

Symbol zakończenia pieczenia *

Symbol alarmu

Symbol ciasta czasu

Symbol trybu ekologicznego

Symbol poziomu głośności

Symbol pory dnia

Symbol włączonej blokady

* Różni się w zależności od modelu produktu. Może nie być dostępny w Twoim produkcie.

Przy ustawianiu każdej wartości na wyświetlaczu migać będą odnośne symbole. Trzeba odczekać chwilę, aż ustawienia zaczną działać.

Jeśli nie nastawi się żadnych ustawień pieczenia, nie można ustawić godziny.

Jeśli na początku pieczenia ustawiono czas jego trwania, wyświetli się czas pozostały.

Włączanie piekarnika

Po wybraniu funkcji pieczenia za pomocą pokrętła wyboru funkcji i po ustawieniu określonej temperatury za pomocą pokrętła temperatury, piekarnik zaczyna działać.

Wyłączanie piekarnika

Możesz wyłączyć piekarnik, przekręcając pokrętło wyboru programu i pokrętło temperatury do pozycji wyłączenia (w górę).

Wybór temperatury i funkcji pracy piekarnika.

Możesz piec, wykonując sterowanie ręczne (pod własną kontrolą), wybierając temperaturę i funkcję pracy właściwą dla twojej potrawy.

1. Wybierz funkcję za pomocą pokrętła.
2. Ustaw żądaną temperaturę za pomocą pokrętła temperatury.

Twój piekarnik zacznie natychmiast pracować w wybranej funkcji i temperaturze, a lampka termostatu zapali się. Gdy temperatura wewnątrz piekarnika osiągnie żądaną temperaturę, lampka termostatu wyłączy się. Piekarnik nie wyłączy się sam po zakończeniu pieczenia. Pieczenie trzeba kontrolować i wyłączać samodzielnie. Po zakończeniu pieczenia wyłącz piekarnik, obracając pokrętło wyboru funkcji i pokrętło temperatury do pozycji wyłączenia (w górę).

Pieczenie o nastawionej godzinie;

√ Nastawiając na czasomierzu czas trwania pieczenia można tak ustawić piekarnik, aby wyłączyć się po jego upływie.

1. Wybierz funkcję do pieczenia.
2. Dotykaj, aż na wyświetlaczu pojawi się symbol, aby ustawić czas pieczenia.
3. Czas trwania pieczenia nastawia się przyciskami ✝ i ⊖.

Po nastawieniu czasu trwania pieczenia na wyświetlaczu na stałe pojawi się symbol oraz wycinek czasu.

1. Wstaw naczynie do piekarnika i pokrętłem temperatury nastaw temperaturę. Rozpocznie się pieczenie.

Odliczenie czasu pieczenia na wyświetlaczu rozpoczyna się wraz z jego rozpoczęciem i zapalają się wszystkie części wycinka czasu. Ustawiony czas pieczenia podzielony jest na cztery równe części, a po upływie czasu każdej części jej symbol gaśnie. Można więc łatwo śledzić upływ czasu pieczenia w stosunku do całkowitego czasu jego trwania.

7.3 Gotowanie na parze

Piekarnik jest wyposażony w funkcję pieczenia na parze. Lepsze rezultaty pieczenia uzyskuje się dzięki wspomaganiu parowym. Funkcja wspomagania parowego zapewnia jaśniejszą powierzchnię wypieków, bardziej chrupiącą skórkę i większą objętość. Ponadto wspomaganie parowe zmniejsza utratę wilgoci z żywności, takiej jak mięso, i sprawia, że podczas gotowania staje się bardziej soczyste w środku i smaczniejsze.

Ostrzeżenia ogólne

• Pieczenie wspomagane parą można wykonać tylko przy użyciu funkcji pieczenia na parze opisanych w instrukcji obsługi.
• Skropliny powstające na drzwiczkach piekarnika po pieczeniu na parze mogą kapać po ich otwarciu. Po otwarciu drzwiczek piekarnika, wytrzyj skropliny.
• Podczas otwierania drzwiczek piekarnika trzymaj się z daleka, ponieważ para i ciepło mogą ulatniać się podczas i po zakończeniu pieczenia na parze. Para może poparzyć ręce, twarz i/lub oczy.
• Jeśli woda pozostaje w piekarniku po każdym pieczeniu na parze, wytrzyj pozostałą wodę suchą szmatką, gdy piekarnik ostygnie. W przeciwnym razie resztki wody mogą prowadzić do zwapnienia.
• Jeśli produkt jest wyposażony w sondę do mięsa, upewnij się, że osłona sondy do mięsa jest zamknięta przed gotowaniem ze wspomaganiem parowym. W przeciwnym razie z gniazda sondy do mięsa może wydobywać się para.

Pieczenie na parze:

1. Po sprawdzeniu rusztu do pieczenia na parze i ustawieniu funkcji, określ temperaturę, czas i ilość wody do dodania w zależności od potrawy, którą chcesz przygotować. Możesz samodzielnie ustawić te wartości dla wypieków nieuwzględnionych w tabeli.
2. Do naczynia na dnie piekarnika wlej ilość wody, którą zużyjesz w zależności od potrawy.

Nie używać wody destylowanej lub filtrowanej. Należy używać wyłącznie przegotowanej wody. Nie używać łatwopalnych, alkoholowych lub innych stałych roztworów zamiast wody.

1. Nacisnąć przycisk gotowania na parze / czyszczenia parowego na panelu sterowania.

Lampka gotowania/czyszczenia z wykorzystaniem pary na panelu sterowania zaświeci się.

1. Ustawić pokrętło funkcji na odpowiedni tryb z użyciem pary.
2. Ustaw pokrętło temperatury na odpowiednią temperaturę.
3. Umieść jedzenie w piekarniku na zalecanej półce.

→ Rozpoczyna się pieczenie.

1. Po zakończeniu pieczenia wyłącz piekarnik, ustawiając pokrętła funkcji i temperatury w pozycji wyłączonej.

Jeśli po każdym gotowaniu ze wspomaganiem parowym na dnie piekarnika pozostaje woda, po ostygnięciu piekarnika wytrzyj ją suchą ściereczką. W przeciwnym razie woda pozostawiona na dnie piekarnika może doprowadzić do zwapnienia.

7.4 Ustawienia

Aktywacja blokady przycisków

Uruchamiając funkcję blokady przycisków, można zapobiec zmianom w ustawieniach piekarnika.

1. Dotykaj na wyświetlaczu pojawi się symbol ⇒ Na wyświetlaczu pojawi się "OFF" [WYŁ].
2. Naciśnij, aby aktywować blokadę przycisków.
3. Po włączeniu blokady przycisków na wyświetlaczu pojawi się "On" [Zał.], a symbol będzie się nadal świecił.

Po załączeniu blokady przycisków przyciski piekarnika nie działają. W razie przerwy w zasilaniu blokada przycisków nie kasuje się.

W celu wyłączenia blokady dotknij przycisku

1. Dotykaj ☎ż na wyświetlaczu pojawi się symbol 🔒

⇒ Na wyświetlaczu pojawi się "On" [Zat.].

1. Wyłącz blokadę przycisków, naciskając klawisz ⊙

⇒ Po wyłączeniu blokady wyświetl się "OFF" [WYŁ].

Ustawianie alarmu czasowego

Poza programowaniem pieczenia zegara w piekarniku można użyć do nastawiania dowolnych ostrzeżeń lub przypomnień. Alarm czasowy nie wpływa na inne funkcje piekarnika. Używa się go tylko do ostrzegania. Na przykład przydaje się, gdy chce się obrócić potrawę w piekarniku o określonej godzinie. Po upływie nastawionego czasu odezwie się alarm dźwiękowy.

1. Dotykaj, aż na wyświetlaczu pojawi się symbol △

Maksymalny czas alarmu może wynosić 23 godziny i 59 minut.

1. Ustaw alarm, korzystając z klawiszy 4 —.

Przyciski funkcyjne dźwięku alarmu, godziny dnia, jasności wyświetlacza i temperatury powinny być ustawione na 0 (OFF) (WYŁ.).

→ Symbol △ będzie się nadal świecił, a gdy ustawi się godzinę alarmu, pojawi się na wyświetlaczu.

1. Po upływie czasu alarmu symbol Żaczyna migać i odzywa się sygnał alarmowy.

Wyłączanie alarmu

1. Dźwięk alarmu rozlega się przez 2 minuty. Aby wyłączyć alarm, wystarczy naciśnąć dowolny przycisk.

→ Alarm ucichnie i wyświetli się bieżąca godzina.

Anulowanie alarmu

1. Aby wyłączyć alarm, dotykaj ☎ż na wyświetlaczu pojawi się symbol △
2. Naciśnij i przytrzymaj klawisz, aż wyświetli się "00:00".

Wyświetli się czas alarmu. Jeśli równocześnie nastawi się czas alarmu i czas pieczenia, wyświetli się krótszy z nich.

Zmiana dźwięku alarmu

1. Dotykaj ☎, aż na wyświetlaczu pojawi się symbol 📞
2. Ustaw głośność alarmu przyciskami + / −.
3. Za krótką chwilę odezwie się dźwięk alarmu o nastawionej głośności.

Wybrane dźwięki alarmu wyświetlą się na ekranie jako "b-01", "b-02" lub "b-03".

Aby zmienić poprzednie ustawienie godziny:

1. Dotykaj, aż na wyświetlaczu pojawi się symbol ⏻
2. Godzinę nastawia się przyciskami + / −.
3. Za krótką chwilę wyświetli się nastawiona godzina.

Tryb oszczędny

W trybie ekonomicznym można oszczędzać energię przy pieczeniu przez czas ustawiony w piekarniku.

W trybie tym pieczenie kończy się przy utrzymaniu temperatury wewnątrz piekarnika przez wyłączenie grzałek przed końcem pieczenia.

Nastawienie trybu ekonomicznego

1. Dotykaj symbolu, aż na wyświetlaczu pojawi się symbol eco. ⇒ Na wyświetlaczu pojawi się "Off" [WYŁ].
2. Załącz tryb ekonomiczny dotykając przycisku +. Po załączeniu blokady przycisków na wyświetlaczu pojawi się "On", a symbol eco pali się nadal.

Wyłączanie trybu ekonomicznego

1. Dotykaj symbolu ;ż na wyświetlaczu pojawi się symbol eco. → Na wyświetlaczu pojawi się "On" [Zał.].
2. Tryb ekonomiczny wyłącza się dotknięciem przycisku —

Po wyłączeniu blokady przycisków wyświetli się "Off" [Wył.].

Ustawianie jasności ekranu Różni się w zależności od modelu produktu. Może nie być dostępny w Twoim produkcie.

1. Dotykaj: na wyświetlaczu pojawi się "d-01", "d-02" lub "d-03" jako miara jasności wyświetlacza.
2. Nastaw jasność przyciskami 4. ⊙ → Po krótkiej chwili wyświetli się nastawiona godzina.
3. Dotykaj na wyświetlaczu pojawi się "d-01", "d-02" lub "d-03" jako miara jasności wyświetlacza.
4. Nastaw jasność przyciskami 4. ⊙ → Po krótkiej chwili wyświetli się nastawiona godzina.

7.5 Funkcja rożna

1. Umieść grill z rożna na odpowiedniej półce piekarnika.
2. Przymocuj grillowaną żywność do szpikulca do rożna i zabezpiecz ją widelcami z obu stron.
3. Włóż koniec szaszłyka do rożna z kurczaka do szczeliny w silniku rożna, znajdującym się na tylnej ścianie piekarnika.
4. Umieść grill z rożna na odpowiedniej półce piekarnika.
5. Przymocuj grillowaną żywność do szpikulca do rożna i zabezpiecz ją widelcami z obu stron.
6. Włóż koniec szaszłyka do rożna z kurczaka do szczeliny w silniku rożna, znajdującym się na tylnej ścianie piekarnika.

1. Umieść szaszłyk z kurczaka z rożna w szczelinie na grillu z rożna.
2. Umieść tacę na jednej z dolnych półek, aby złapać kapiący olej. Dodaj trochę wody do środka, aby ułatwić czyszczenie.
3. Nie zapomnij zdjąć plastikowej rączki szpikulca. W przeciwnym razie może ulec uszkodzeniu z powodu ciepła podczas gotowania.
4. Po przekręceniu pokrętła funkcji na funkcję grilla z rożnem, silnik rożna również zaczyna działać.

Silnik rożna współpracuje z funkcją grilla. Po uruchomieniu funkcji grilla grzałka grilla włącza się i wyłącza z przerwami. Dlatego, gdy grzałka grilla jest włączona, silnik rożna pracuje, a gdy jest wyłączony, silnik rożna zatrzymuje się również. To nie jest wada.

1. Pod koniec pieczenia wyjmij jedzenie z piekarnika, przymocowując plastikowy uchwyt do szpikulca.

8 Ogólne informacje dotyczące pieczenia

W tej sekcji znajdziesz wskazówki dotyczące przygotowywania i pieczenia potraw. Ponadto w tej sekcji opisano niektóre produkty spożywcze przetestowane, jako producenci, i najbardziej odpowiednie ustawienia dla tych produktów spożywczych. Wskazane są również odpowiednie ustawienia piekarnika i akcesoria.

8.1 Ogólne ostrzeżenia dotyczące pieczenia w piekarniku

• Podczas otwierania drzwiczek piekarnika w trakcie lub po zakończeniu pieczenia może pojawić się gorąca para. Para może poparzyć ręce, twarz i/lub oczy. Podczas otwierania drzwiczek piekarnika należy trzymać się z daleka.
• Ze względu na różnicę temperatur intensywna para wodna wytwarzana podczas pieczenia może tworzyć krople wody skroplonej na wewnętrznej i zewnętrznej stronie piekarnika oraz na górnych częściach mebli. Jest to normalne zjawisko.
• Podane wartości temperatury i czasu pieczenia potraw mogą się różnić w zależności od przepisu i ilości. Z tego powodu wartości te są podane w przybliżeniu.
• Przed rozpoczęciem pieczenia należy wyjąć z piekarnika wszystkie akcesoria. Akcesoria, które pozostaną w piekarniku, mogą utrudnić prawidłowe pieczenie.
• W przypadku potraw, które będą pieczone według własnego przepisu, można odwoływać się do podobnych dań podanych w tabelach.
• Korzystanie z dostarczonych akcesoriów zapewnia najlepszą wydajność gotowania. Należy przestrzegać ostrzeżeń i informacji dostarczonych przez producenta dla zewnętrznych naczyń kuchennych, które będą używane.
• Wyciąć papier tłuszczoodporny na tłuszcz, który będzie używany podczas pieczenia, o rozmiarach odpowiednich do foremki. Papier tłuszczoodporny, który wystaje z foremki, może stwarzać ryzyko poparzenia i wpływać na jakość pieczenia. Należy użyć papieru tłuszczoodpornego odpowiedniego do danej temperatury.
• Aby uzyskać dobre wyniki pieczenia, należy umieścić potrawy na zalecanej, właściwej półce. Nie należy zmieniać położenia półki podczas pieczenia.

8.1.1 Ciasta i wypieki

Informacje ogólne

• Zalecamy korzystanie z akcesoriów dołączonych do urządzenia w celu uzyskania dobrej wydajności pieczenia. Jeśli zamierzasz używać własnych foremek, wybierz ciemne, nieprzywierające i odporne na ciepło naczynia.
• Jeśli w tabeli gotowania zalecane jest wstępne podgrzewanie, należy pamiętać o włożeniu potrawy do piekarnika po wstępnym podgrzaniu.
• Jeśli zamierzasz piec stawiając naczynie na ruszcie, umieść ją na środku, a nie w pobliżu tylnej ściany.
• Wszystkie składniki użyte do wyrobu ciasta powinny być świeże i w temperaturze pokojowej.
• Pieczenie może się różnić w zależności od ilości potraw i wielkości naczyń.
• Formy metalowe, ceramiczne i szklane wydłużają czas pieczenia, a dolne powierzchnie wyrobów cukierniczych nie przyrumieniają się równomiernie.
• Jeśli używasz papieru do pieczenia, na dolnej powierzchni potrawy można zaobserwować lekkie zrumienienie. W takiej sytuacji może być konieczne wydłużenie czasu pieczenia o około 10 minut.
• Wartości określone w tabelach są ustalane w wyniku testów przeprowadzonych w naszych laboratoriach. Odpowiednie dla Ciebie wartości mogą się różnić od podanych.
• Umieść jedzenie na zalecanej półce. Dolna półka piekarnika to półka numer 1.

Wskazówki dotyczące pieczenia ciast

• Jeśli ciasto jest zbyt suche, zwiększ temperaturę o 10°C i skróć czas pieczenia.
• Jeśli ciasto jest wilgotne, użyj niewielkiej ilości płynu lub zmniejsz temperaturę o 10°C.
• Jeśli górna część ciasta jest spalona, umieść je na dolnej półce, obniż temperaturę i zwiększ czas pieczenia.

- Jeśli wnętrze ciasta jest dobrze upieczone, ale na zewnątrz jest lepkie, użyj mniej płynu, zmniejsz temperaturę i zwiększ czas pieczenia.

Wskazówki dotyczące ciast

• Jeśli ciasto jest zbyt suche, zwiększ temperaturę o 10 °C i skróć czas pieczenia. Wysmaruj arkusz papieru do pieczenia w „sosie” składającym się z mleka, oleju, jajek i mieszanki jogurtowej.
• Jeśli ciasto powoli się piecze, upewnij się, że grubość przygotowanego ciasta nie przepełnia foremki.
• Jeśli ciasto jest zrumienione na powierzchni, ale spód nie jest upieczony, upewnij się, że ilość „sosu”, którą użyłeś, nie jest zbyt duża na dnie ciasta. Aby ciasto równomiernie się zarumieniło, spróbuj równomiernie rozprowadzić „sos” między arkuszami papieru a ciastem.
• Ciasto piec w temperaturze i pozycji podanej w tabeli. Jeśli spód nadal nie jest wystarczająco zrumieniony, umieść ciasto na dolnej półce do dalszego pieczenia.

Tabela pieczenia w piekarniku ciast i wyrobów piekarniczych

Żywność Akcesoria	Funkcja operacyjna	Na	Pozycja półki Temperatura (°C)	Czas pieczenia (min.) (ok.)
Ciasto na blasze	Standardowa taca *	Górne i dolne ogrzewanie	3 175 30 ... 45
Ciasto w formie	Forma do ciasta na ruszcie drucianym **	Ogrzewanie wen-tylatorem	2 175 30 ... 50
Ciasta w papierze	Standardowa taca *	Górne i dolne ogrzewanie	3 160 - 170 20 ... 30
Ciasta biszkoptowe	Okrągła forma do ciasta o średnicy 26 cm z zaci-skiem na ruszcie drucianym **	Górne i dolne ogrzewanie	3 180 - 200 10 ... 20
Ciastko Taca do ciasta *		Górne i dolne ogrzewanie	3 160 - 170 20 ... 30
Ciasto	Standardowa taca *	Górne i dolne ogrzewanie	3 200 20 ... 30
Bułka	Standardowa taca *	Ogrzewanie wen-tylatorem	3 190 20 ... 35
Żywność Akcesoria	Funkcja operacyjna	na	Pozycja półki Temperatura (°C)	Czas pieczenia (min.) (ok.)
Ciasto na zaczy-nie	Standardowa taca *	Górne i dolne ogrzewanie	3 190 20 ... 40
Lazania	Prostokątna szklano-metalowa forma na ruszcie do grilla **	Górne i dolne ogrzewanie	2 180 25 ... 45
Pizza	Standardowa taca *	Górne i dolne ogrzewanie	1 200 10 ... 20

Wstępne nagrzewanie jest zalecane dla wszystkich potraw.

*Akcesoria te mogą nie być dołączone do urządzenia.

**Akcesoria te nie są dołączone do urządzenia. Są to akcesoria dostępne w handlu.

8.1.2 Mięso, ryby i drób

Przyciski grillowania

• Doprawienie sokiem z cytryny i pieprzem przed pieczeniem całego kurczaka, indyka i dużych kawałków mięsa zwiększy wydajność gotowania.
• Pieczenie mięsa bez kości zajmuje 15–30 minut.
• Należy obliczyć około 4 do 5 minut czasu pieczenia na centymetr grubości mięsa.
• Po upłynięciu czasu pieczenia trzymaj mięso w piekarniku przez około 10 minut. Sok z mięsa lepiej rozprowadza się na smażonym mięsie i nie wypływa po pokrojeniu.
• Rybę należy umieścić na średniej lub niskiej półce na talerzu żaroodpornym.
• Piecz zalecane potrawy według tabeli pieczenia na jednej blasze.

Tabela pieczenia w piekarniku mięsa, ryb i drobiu

Żywność Akcesoria	Funkcja operacyjna	Pozycja półki Temperatura (°C) Czas pieczenia (min.) (ok.)
Stek (cały)/Pie-czeń (1 kg)	Standardowa taca*	Dolne/górne ogrzewanie wspo-magane wentyla-torem	2	25 min. 220/max, po 180 ... 190	80 ... 100
Udziec jagnięcy (zapiekanka)	Standardowa taca*	Dolne/górne ogrzewanie wspo-magane wentyla-torem	2	25 min. 220/max, po 190	70 ... 90
Smażony kurczak (1,8-2 kg)	Standardowa taca*	Dolne/górne ogrzewanie wspo-magane wentyla-torem	2	15 min. 250/max, po 190	55 ... 65
Smażony kurczak (1,8-2 kg)	Standardowa taca*	Funkcja 3D 2		15 min. 220/max, po 180 ... 190	50 ... 65
Indyk (mięso w kostkach)	Standardowa taca*	Dolne/górne ogrzewanie wspo-magane wentyla-torem	3	25 min. 220/max, po 190	70 ... 120
Indyk (mięso w kostkach)	Standardowa taca*	Funkcja 3D 2		25 min. 220/max, po 180 ... 190	60 ... 100
Ryby	Standardowa taca*	Dolne/górne ogrzewanie wspo-magane wentyla-torem	3 200 20 ... 30
Ryby	Standardowa taca*	Funkcja 3D 3 200 20 ... 25

Wstępne nagrzewanie jest zalecane dla wszystkich potraw.

*Akcesoria te mogą nie być dołączone do urządzenia.

**Akcesoria te nie są dołączone do urządzenia. Są to akcesoria dostępne w handlu.

8.1.3 Grill

Czerwone mięso, ryby i mięso drobiowe podczas grillowania szybko brązowieją, mają piękną skórkę i nie wysychają. Mięso filetowane, szaszłyki, kiełbaski, a także soczyste warzywa (pomidory, cebula itp.) są szczególnie polecane do grillowania.

Ostrzeżenia ogólne

• Żywność nieodpowiednia do grillowania niesie ze sobą ryzyko pożaru. Grilluj tylko potrawy odpowiednie do intensywnego ognia grillowego. Nie należy również umieszczać jedzenia za blisko tyłu grilla. To najgorętszy obszar, a tłuste potrawy mogą się zapalić.
• Zamknij drzwiczki piekarnika podczas grillowania. Nigdy nie grilluj przy otwartych drzwiach piekarnika. Gorące powierzchnie mogą powodować oparzenia!

Przyciski grillowania

• Przygotuj produkty o podobnej grubości i wadze.
• Umieść elementy do grillowania na ruszcie lub ruszcie grillowym, rozprowadzając je bez przekraczania wymiarów rusztu.
• W zależności od grubości grillowanych kawałków czasy pieczenia może się różnić.
• Wsuń ruszt lub tackę do żądanego poziomu. Jeśli pieczesz na ruszcie, umieść tace na dolnej półce, aby zebrać tłuszcz. Taca piekarnika, która zostanie nasunięta, powinna być tak dobrana, aby obejmowała całą powierzchnię grilla. Taca ta może nie być dostarczona z urządzeniem. Wlej trochę wody na tace, aby ułatwić czyszczenie.

Tabela grillowania

Żywność Akcesoria Poczycja półki Temperatura (°C) * Czas pieczenia (min.)				(ok.)
Ryby Ruszt do grilla 4 - 5 250/max 20 ... 25
Kawałki kurczaka Ruszt do grilla 4 - 5 250/max 25 ... 35
Klopsik (cielęcina) - 12 ilość Ruszt do grilla 4 250/max 25 ... 35
Kotlet jagnięcy Ruszt do grilla 4 - 5 250/max 20 ... 25
Stek - (mięso w kost-kach) Ruszt do grilla 4 - 5 250/max 25 ... 30
Kotlet cielęcy Ruszt do grilla 4 - 5 250/max 25 ... 30
Tosty z chleba Ruszt do grilla 4 250/max 1 ... 3
Zaleca się nagrzewanie piekarnika przez 5 minut dla wszystkich potraw z grilla. Obrócić formę po 1/2 całkowitego czasu grillowania. * Jeśli nie da się regulować temperatury grillowania, funkcja grilla będzie działać przy maksymalnej wartości temperatury.

8.1.4 Gotowanie na parze

Informacje ogólne

• Gotowanie na parze można wykonać tylko przy użyciu funkcji gotowania na parze opisanych w instrukcji obsługi. Patrz rozdział „Funkcje obsługi piekarnika” [▶ 69], aby zapoznać się z funkcjami gotowania na parze.

- Jeśli w tabeli gotowania zalecane jest wstępne podgrzewanie, należy pamiętać o włożeniu potrawy do piekarnika po wstępnym podgrzaniu. Czas trwania podany w momencie dostarczania wody wskazuje na czas, jaki upłynął po wstępnym podgrzaniu.

- Tabela gotowania zawiera sprawdzone przez producenta zalecenia dotyczące gotowania. Możesz ustawić ilość wody,

temperaturę, funkcję gotowania na parze i czas dla potraw, których nie ma w tabeli.

- Gotuj na parze przy użyciu jednej tacy.

Sugestie dotyczące pieczenia na jednej tacy

Żywność Akcesoria Pożycja półki		Funkcja operacyjna	Temperatura (°C)	Ilość wody do użycia (ml)	Czas po-bierania wody	Czas pieczenia (min.) (ok.)	Przybliżona waga żywności (g)
Chleb	Standar-dowa taca *	3	Ogrzewanie wentylato-rem	200 150		przed roz-poczę-ciem pod-grzewania	35 ... 45 820
Chleb	Standar-dowa taca *	3	Górne i dol-ne ogrzewa-nie	200 250		przed roz-poczę-ciem pod-grzewania	35 ... 45 820
Cały kur-czak z war-zywami	Standar-dowa taca *	2	Górne i dol-ne ogrzewa-nie	15 min. 250/max, po 190	250	przed roz-poczę-ciem pod-grzewania	70 ... 80 2000
Żeberka (pojedynczy kawa-łek)	Standar-dowa taca *	3	Ogrzewanie wentylato-rem	15 min. 250/max, po 180	300	przed roz-poczę-ciem pod-grzewania	65 ... 75 1000
Łosoś z warzywa-mi	Standar-dowa taca *	3	Ogrzewanie wentylato-rem	180 250		przed roz-poczę-ciem pod-grzewania	25 ... 35 500
Łosoś z warzywa-mi	Standar-dowa taca *	3	Górne i dol-ne ogrzewa-nie	180 250		przed roz-poczę-ciem pod-grzewania	25 ... 35 500
Ciastka kokosowe	Standar-dowa taca *	3	Ogrzewanie wentylato-rem	170 200		przed roz-poczę-ciem pod-grzewania	25 ... 35 500
Bułka drożdżo-wa	Standar-dowa taca *	3	Ogrzewanie wentylato-rem	180 200		przed roz-poczę-ciem pod-grzewania	20 ... 30 1200
Podgrze-wanie cia-sta (chleb, bajgiel, ciasto, bazlama)	Standar-dowa taca *	3	Ogrzewanie wentylato-rem	120 50		przed roz-poczę-ciem pod-grzewania	15 ... 25
* Akcesoria te mogą nie być dołączone do urządzenia.

- Potrawy zostały przygotowywane zgodnie z normą EN 60350-1, aby ułatwić testowanie produktu dla organów kontrolnych.

Tabela pieczenia posiłków testowych

Grill

Żywność Akcesoria Pożycja półki Temperatura (°C) Czas pieczenia (min.)				(ok.)
Klopsik (cielęcina) - 12 ilość	Ruszt do grilla 4 250/max 25 ... 35
Tosty z chleba Ruszt do grilla 4 250/max 1 ... 3
Zaleca się nagrzewanie piekarnika przez 5 minut dla wszystkich potraw z grilla. Obrócić potrawę po upływie 2/3 całkowitego czasu grillowania.

9 Czyszczenie i konserwacja

9.1 Ogólne informacje dotyczące czyszczenia

Ostrzeżenia ogólne

• Przed czyszczeniem produktu należy poczekać, aż ostygnie. Gorące powierzchnie mogą powodować oparzenia!
• Nie nakładaj detergentu bezpośrednio na gorące powierzchnie. Może to spowodować trwałe plamy.
• Po każdym użyciu urządzenie powinno być dokładnie wyczyszczone i wysuszone. W ten sposób można łatwo usunąć resztki jedzenia i zapobiec ich przypaleniu podczas późniejszego użycia urządzenia. W ten sposób wydłuża się okres eksploatacji urządzenia i zmniejsza ilość często występujących problemów.
• Do czyszczenia nie należy używać środków do czyszczenia parą wodną.
• Niektóre detergenty lub środki czyszczące powodują uszkodzenie powierzchni. Nieodpowiednie środki czyszczące to: wybielacze, środki czyszczące zawierające amoniak, kwas lub chlorek, środki do czyszczenia parą wodną, środki do usuwania kamienia, środki do usuwania plam i rdzy, środki czyszczące o właściwościach ściernych (środki czyszczące w kremie, proszek do szorowania, krem do szorowania, druciak ścierny i drapiący,

druty, gąbki, ściereczki czyszczące zawierające brud i pozostałości środka czyszczącego).

• Do czyszczenia po każdym użyciu nie są potrzebne żadne specjalne środki czyszczące. Urządzenie należy czyścić płynem do mycia naczyń, ciepłą wodą i miękką ściereczką lub gąbką i osuszyć suchą szmatką.
• Pamiętaj, aby całkowicie wyczyścić pozostały płyn i natychmiast wyczyścić resztki żywność podczas gotowania.
• Nie myj żadnego elementu urządzenia w zmywarce, chyba że w instrukcji obsługi określono inaczej.

Dla płyt:

- Zanieczyszczenia kwaśne, takie jak mleko, koncentrat pomidorowy i olej mogą powodować trwałe plamy na płytach i elementach składowych stref grzewczych, należy wyczyścić wypływające płyny natychmiast po schłodzeniu płyty poprzez jej wyłączenie.

Inox - powierzchnie nierdzewne

- Do czyszczenia powierzchni i uchwytów ze stali nierdzewnej nie używaj środków czyszczących zawierających kwas lub chlor.

• Powierzchnia ze stali nierdzewnej może z czasem zmienić kolor. Jest to normalne. Po każdej pracy wyczyść je detergentem odpowiednim do powierzchni ze stali nierdzewnej lub inox.
• Czyść miękką ściereczką z mydłem i płynnym (nierysującym) detergentem odpowiednim do powierzchni ze stali nierdzewnej, uważając, aby wycierać w jednym kierunku.
• Plamy z wapna, oleju, skrobi, mleka i białka na powierzchniach szklanych i inox usuwać natychmiast, nie czekając. Plamy mogą rdzewieć pod wpływem długiego czasu.
• Środki czyszczące rozpylone lub nałożone na powierzchnię należy natychmiast usunąć. Pozostawione na powierzchni ścierne środki czyszczące powodują, że powierzchnia staje się biała.

Powierzchnie emaliowane

• Piekarnik musi ostygnąć przed czyszczeniem strefy pieczenia. Czyszczenie na gorących powierzchniach stwarza zarówno zagrożenie pożarowe, jak i uszkadza powierzchnię emalii.
• Po każdym użyciu umyj emaliowane powierzchnie płynem do mycia naczyń, ciepłą wodą i miękką ściereczką lub gąbką i wysusz suchą szmatką.
• Jeśli produkt posiada funkcję łatwego czyszczenia parą, można jej użyć do czyszczenia lekkich zabrudzeń. (Patrz „Łatwe czyszczenie parą [▶ 100]“.)
• W przypadku uporczywych plam można użyć środka do czyszczenia piekarników i grilla zalecanego na stronie internetowej marki produktu oraz nierysującej czyścika drucianego. Nie używaj zewnętrznego środka do czyszczenia piekarników.

Powierzchnie katalityczne

• Ściany boczne płyty kuchennej mogą być pokryte emaliowanymi lub katalitycznymi ścianami. Zależy od modelu.
• Katalityczne ściany mają lekką matową i porowatą powierzchnię. Katalityczne ściany piekarnika nie powinny być czyszczone.

- Powierzchnie katalityczne pochłaniają olej dzięki porowatej strukturze i zaczynają świecić, gdy powierzchnia jest nasycona olejem, w takim przypadku zaleca się wymianę części.

Szkłana powierzchnia

• Do czyszczenia powierzchni szklanych nie należy używać metalowych skrobaczek ani ściernych materiałów czyszczących. Mogą uszkodzić szklaną powierzchnię.
• Wyczyść urządzenie używając detergentu do mycia naczyń, ciepłej wody i ściereczki z mikrofibry przeznaczonej do powierzchni szklanych, a następnie osusz je suchą ściereczką z mikrofibry.
• Jeśli po czyszczeniu pozostaną resztki detergentu, przetrzyj je zimną wodą i osusz czystą i suchą ściereczką z mikrofibry. Resztki detergentu mogą następnym razem uszkodzić szklaną powierzchnię.
• W żadnym wypadku zaschniętej pozostałości na powierzchni szkła nie należy czyścić ząbkowanymi nożami, drutem lub podobnymi narzędziami do drapania.
• Plamy wapniowe (żółte plamy) można usunąć z powierzchni szkła za pomocą środka do usuwania kamienia, takiego jak ocet lub sok z cytryny.
• Jeśli powierzchnia jest mocno zabrudzona, nanieś na planę środek czyszczący gąbką i długo odczekaj, aż zadziała. Następnie wyczyść szklaną powierzchnię wilgotną szmatką.
• Przebarwienia i plamy na szklanej powierzchni są normalne i nie są uznawane za wady.

Części z tworzyw sztucznych i malowane powierzchnie

• Plastikowe części i pomalowane powierzchnie należy czyścić za pomocą płynu do mycia naczyń, ciepłej wody i miękkiej szmatki lub gąbki, a następnie osuszyć suchą szmatką.
• Nie należy używać metalowych skrobaczek ani ściernych środków czyszczących. Mogą uszkodzić powierzchnie.

- Upewnij się, że połączenia elementów wyrobu nie są zawilgocone i pokryte detergentem. W przeciwnym razie na tych połączeniach może wystąpić korozja.

9.2 Czyszczenie akcesoriów

Nie wkładaj akcesoriów urządzenia do zmywarki, chyba że w instrukcji obsługi określono inaczej.

9.3 Czyszczenie płyty grzewczej

Szkłana powierzchnia do gotowania

Postępuj zgodnie z krokami opisanymi w rozdziale „Ogólne informacje dotyczące czyszczenia”, dotyczącymi czyszczenia szklanej powierzchni do gotowania. W szczególnych przypadkach możesz wyczyścić urządzenie zgodnie z poniższymi informacjami.

• Produkty na bazie cukru, takie jak ciemna śmietana, skrobia i syrop, należy natychmiast wyczyścić, nie czekając, aż powierzchnia ostygnie. W przeciwnym razie szklana powierzchnia może zostać trwałe uszkodzona.
• Nie używaj środków czyszczących, gdy płyta jest gorąca, w przeciwnym razie mogą pojawić się trwałe plamy.

9.4 Czyszczenie panelu sterowania

• Podczas czyszczenia paneli z pokrętłami należy przetrzeć panel i pokrętła wilgotną, miękką ściereczką, a następnie wytrzeć do sucha. Nie należy zdejmować pokręteł i uszczelek znajdujących się pod spodem w celu wyczyszczenia panelu. Panel sterujący i pokrętła mogą ulec uszkodzeniu.
• Podczas czyszczenia paneli inox z pokrętłami nie należy używać środków czyszczących inox wokół pokręteł. Wskaźniki wokół pokrętła mogą zostać wymazane.
• Dotykowe panele sterowania należy wyczyścić wilgotną miękką szmatką i osuszyć suchą szmatką. Jeśli urządzenie ma funkcję blokady przycisków, należy ustawić blokadę przed rozpoczęciem czyszczenia panelu sterowania. W przeciwnym razie na przyciskach może wystąpić nieprawidłowe wykrycie.

czenia panelu sterowania. W przeciwnym razie na przyciskach może wystąpić nie-prawidłowe wykrycie.

9.5 Czyszczenie wnętrza piekarnika (strefa pieczenia)

Postępuj zgodnie ze wskazówkami opisanymi w rozdziale „Ogólne informacje dotyczące czyszczenia” w zależności od rodzaju powierzchni w piekarniku.

Czyszczenie bocznych ścian piekarnika

Ściany boczne płyty kuchennej mogą być pokryte emaliowanymi lub katalitycznymi ścianami. Zależy od modelu. Jeśli istnieje ściana katalityczna, należy zapoznać się z informacjami zawartymi w rozdziale „Powierzchnie katalityczne”.

Jeśli twoje urządzenie to model z drucianą półką, zdejmij druciane półki przed czyszczeniem ścian bocznych. Następnie dokończ czyszczenie zgodnie z opisem w rozdziale „Ogólne informacje dotyczące czyszczenia” w zależności od rodzaju powierzchni ścianek bocznych.

Czyszczenie naczynia znajdującego się na podstawie piekarnika

W zależności od częstotliwości gotowania na parze, czyszczenia parą i twardości użytej wody, w naczyniu z wodą na podstawie piekarnika mogą pojawić się plamy z wapna.

Aby usunąć osad wapienny, który może pojawić się w naczyniu z wodą na podstawie piekarnika po gotowaniu na parze, należy ustawić czyszczenie parą po 2 lub 3 użyciach:

1. Dodaj 350 cm3 białego octu (kwasowość octu nie powinna przekraczać 6%) do naczynia z wodą na dnie piekarnika.

1. Odczekaj co najmniej 30 minut, aby ocet rozpuścił pozostałości wapna w temperaturze otoczenia.
2. Wyczyść naczynie miękką wilgotną szmatką, a następnie wytrzyj suchą ściereczką.

Nie używać środków czyszczących zawierających kwasy lub chlorki do czyszczenia pojemnika w podstawie piekarnika. Nie zeskrobuj osadu wapiennego, który może gromadzić się w naczyniu na dnie piekarnika, poprzez skrobanie. W przeciwnym razie podstawa urządzenia zostanie uszkodzona.

W celu zwiększenia skuteczności odkamieniania naczynia, oprócz powyższych czynności, po każdych 10 użyciach należy:

Wybierz funkcję pracy, w której aktywna jest dolna grzałka i uruchom piekarnik w temperaturze 100°C na 2-3 minuty. Następnie wyłącz piekarnik i spryskaj wnętrze piekarnika środkiem do czyszczenia grilla zalecanym na stronie internetowej marki Twojego produktu do naczynia z wodą na dnie piekarnika i pozostaw na 5 minut. Po 5 minutach wytrzyj naczynie z wodą na dnie piekarnika wilgotną ściereczką z mikrofibry i wysusz.

9.6 Łatwe czyszczenie parą

Pozwala to z łatwością usunąć brud (nie pozostający na długo), który jest zmiękczany przez parę wewnątrz piekarnika oraz przez kropelki wody skondensowane na wewnętrznych powierzchniach piekarnika.

1. Wyjmij wszystkie akcesoria z piekarnika.
2. Napełnij naczynie na dnie piekarnika 200 ml wody.

Nie używać wody destylowanej lub filtrowanej. Należy używać wyłącznie przegotowanej wody. Nie używać łatwopalnych, alkoholowych lub innych stałych roztworów zamiast wody.

1. Nacisnąć przycisk gotowania na parze / czyszczenia parowego na panelu sterowania.

Lampka gotowania/czyszczenia z wykorzystaniem pary na panelu sterowania zaświeci się.

1. Ustaw piekarnik na łatwy tryb czyszczenia parą i temperaturę 100°C na 20 minut.

Natychmiast otwórz drzwi i wytrzyj wnętrze piekarnika wilgotną gąbką lub ściereczką. Para zostanie uwolniona po otwarciu drzwi. Może to stwarzać ryzyko poparzenia. Należy zachować ostrożność podczas otwierania drzwi.

W przypadku uporczywych zabrudzeń urządzenie należy czyścić płynem do mycia naczyń, ciepłą wodą i miękką ściereczką lub gąbką i osuszyć suchą szmatką.

W funkcji łatwego czyszczenia parą oczekuje się, że dodana woda odparuje i skropli się po wewnętrznej stronie piekarnika i na drzwiach piekarnika, aby zmiękczyć lekkie zabrudzenia powstałe w piekarniku. Skropliny powstające na drzwiach piekarnika mogą skapywać po otwarciu drzwiczek piekarnika. Po otwarciu drzwiczek piekarnika, wytrzyj skropliny.

(Różni się w zależności od modelu produktu. Może nie być dostępny w Twoim produkcie.) Po kondensacji wewnątrz piekarnika w kanale basenu pod piekarnikiem może pojawić się kałuża lub wilgoć. Po użyciu wytrzyj kanał basenu wilgotną szmatką i wysusz.

9.7 Czyszczenie drzwiczek piekarnika

Możesz zdjąć drzwi piekarnika i szyby, aby je wyczyścić. Jak zdemontować drzwi i okna, opisano w rozdziałach „Zdejmowanie drzwi piekarnika” i „Zdejmowanie wewnętrznych szyb drzwi”. Po zdjęciu wewnętrznych szyb drzwi wyczyść je za pomocą płynu do naczyń, ciepłej wody i miękkiej szmatki lub gąbki, a następnie wysusz suchą szmatką. W przypadku osadów wapiennych, które mogą tworzyć się na szkle piekarnika, przetrzyj szkło octem i spłucz.

Nie używaj szorstkich środków ściernych, metalowych skrobaczek, druciaków lub środków wybielających do czyszczenia drzwi piekarnika i szyb.

Zdejmowanie drzwiczek piekarnika

1. Otwórz drzwiczki piekarnika.
2. Otwórz zaczepy w gnieździe zawiasu z przodu drzwi po prawej i lewej stronie, naciskając w dół, jak pokazano na rysunku.
3. Rodzaje zawiasów różnią się jako (A), (B), (C) w zależności od modelu produktu. Poniższe rysunki pokazują, jak otworzyć każdy rodzaj zawiasu.
4. Zawias typu (A) jest dostępny w normalnych typach drzwi.

1. Zawias typu (B) jest dostępny w wersjach z cichym domykaniem drzwi.

1. Zawias typu (C) jest dostępny w wersjach z miękkim otwieraniem/zamykaniem drzwi.

1. Ustaw drzwi piekarnika w pozycji półotwartej.

1. Pociągnij zdemontowane drzwi w górę, aby zwolnić je z prawego i lewego zawiasu, a następnie je zdejmij.

Aby ponownie przymocować drzwiczki, należy powtórzyć kroki wyjmowania, ale od końca do początku. Podczas montowania drzwi pamiętaj o zamknięciu zatrzasków w gnieździe zawiasu.

9.8 Zdejmowanie wewnętrznej szyby drzwiczek piekarnika

Wewnętrzną szybę przednich drzwi produktu można zdjąć w celu wyczyszczenia.

1. Otwórz drzwiczki.

1 Zaczep 2 Rama 3 Profil

1. Przyciśnij zaczepy (1) i jednocześnie pociągnij profil (3) do siebie, tak jak pokazano na powyższych ilustracjach. W ten sposób wyciągniesz profil zamocowany do górnej krawędzi przednich drzwiczek.

1 Szyba wewnętrzna 2 Szyba wewnętrzna* 3 Szyba zewnętrzna

* Różni się w zależności od modelu produktu. Może nie być dostępny w Twoim produkcie.

1. Podnieś lekko szybę wewnętrzną (1) w kierunku "A" i pociągnij ją w kierunku "B", tak jak pokazano na ilustracji.
2. Jeśli urządzenie jest wyposażone w szybę wewnętrzną: pociągnij złącza uchwytu szyby pośrodku, aby je wyciągnąć, tak jak pokazano na ilustracji.

4 Złącze uchwytu szyby*

* Różni się w zależności od modelu produktu. Może nie być dostępny w Twoim produkcie.

1. Powtórz tę czynność, aby wyjąć szybę wewnętrzną (2). Pierwszy krok do przegrupowania drzwiczek to ponowne założenie szyby wewnętrznej (2).
2. Umieść szybę w plastikowej szczelinie, tak jak pokazano na ilustracji.

W przeciwnym razie szyba będzie zamontowana niedokładnie i może ulec uszkodzeniu na skutek wibracji.

1. Zakładając szybę wewnętrzną (1), upewnij się, że strona z nadrukiem zwrócona jest ku szybie drugiej.
2. Dolne narożniki szyby wewnętrznej muszą być osadzone w plastikowych szczelinach.

W przeciwnym razie szyba będzie zamontowana niedokładnie i może ulec uszkodzeniu na skutek wibracji.

1. Pamiętaj o umieszczeniu złączy uchwytu szyby w odpowiednich szczelinach.
2. Na koniec przyciśnij zaczepy profilu, aby ponownie osadzić je w szczelinach.

9.9 Czyszczenie lampki piekarnika

W przypadku zabrudzenia osłony lampki w strefie pieczenia należy umyć ją za pomocą płynu do naczyń, ciepłej wody i miękkiej szmatki lub gąbki, a następnie osuszyć suchą szmatką. W przypadku awarii lampki można wymienić ją, postępując zgodnie z poniższymi wskazówkami.

Wymiana lampki piekarnika

Ostrzeżenia ogólne

• Aby uniknąć ryzyka porażenia prądem przed wymianą lampki należy odłączyć zasilanie i odczekać, aż piekarnik ostygnie. Gorące powierzchnie mogą powodować oparzenia!
• Ten piekarnik jest zasilany lampką żarową o mocy mniejszej niż 40 W, o wysokości mniejszej niż 60 mm i średnicy mniejszej niż 30 mm lub lampką halogenową z

gniazdami G9 o mocy mniejszej niż 60 W. Lampki są przystosowane do pracy w temperaturach powyżej 300 °C. Lampki do piekarnika są dostępne w autoryzowanych serwisach lub u licencjonowanych techników. Ten produkt zawiera lampkę klasy energetycznej G.

• Położenie lampki może różnić się od pokazanego na rysunku.
• Lampka ta nie nadaje się do oświetlania pomieszczeń domowych. Lampka ma pomóc zobaczyć potrawy.
• Lampki zastosowane w tym urządzeniu są odporne na ciężkie warunki fizyczne, takie jak temperatura powyżej 50°C.

Jeśli piekarnik ma okrągłą lampkę,

1. odłącz urządzenie od zasilania.
2. Zdejmij szklaną pokrywę, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara.

1. Jeśli lampka jest typu (A) pokazanego na poniższym rysunku, obróć lampkę tak jak pokazano na rysunku i wymień na nową. Jeśli jest to model typu (B), wyciągnij go, jak pokazano na rysunku i wymień na nowy.

1. Zamontuj szklaną pokrywę. Jeśli piekarnik ma kompaktową świetłówkę o kwadratowym kształcie,
2. odłącz urządzenie od zasilania.
3. Druciane półki należy wyjąć zgodnie z opisem.

1. Podnieś szklaną osłonę żarówki za pomocą śrubokręta. Najpierw wykręć śrubę, jeśli kwadratowa lampa w twoim produkcie jest wkręcona.
2. Jeśli lampka jest typu (A) pokazanego na poniższym rysunku, obróć lampkę tak jak pokazano na rysunku i wymień

10 Rozwiązywanie problemów

Jeśli problem nie zniknie po wykonaniu instrukcji podanych w tym rozdziale, skontaktuj się ze sprzedawcą lub autoryzowanym serwisem. Nigdy nie próbuj samodzielnie naprawić urządzenia.

Podczas pracy piekarnika wydobywa się para.

- To normalne, że para ucieka podczas pracy. >>> To nie jest błąd.

Podczas pieczenia pojawiają się kropelki wody

- Para wytwarzana podczas pieczenia skrapla się w kontakcie z zimnymi powierzchniami na zewnątrz urządzenia i może tworzyć kropelki wody. >>> To nie jest błąd.

Podczas podgrzewania i chłodzenia urządzenia słychać metalowe dźwięki.

- Części metalowe mogą się rozszerzać i wydawać dźwięki po podgrzaniu. >>> To nie jest błąd.

Urządzenie nie działa.

- Bezpiecznik może być uszkodzony lub przepalony. >>> Sprawdź bezpieczniki w skrzynce. Zmień je, jeśli to konieczne, lub aktywuj je ponownie.

- Urządzenie może nie być podłączone do gniazdka (z uziemieniem). >>> Sprawdź, czy urządzenie jest podłączone do gniazdka.

na nową. Jeśli jest to model typu (B), wyciągnij go, jak pokazano na rysunku i wymień na nowy.

1. Zamontować szklaną pokrywę i druciane półki.
2. (Jeśli w urządzeniu jest timer) Przyciski na panelu sterowania nie działają. >>> Jeśli urządzenie jest wyposażone w blokadę klawiszy, może ona być włączona, wyłącz blokadę klawiszy.
3. Jeśli płyta nie włącza się po naciśnięciu przycisku włączania/wyłączania >>> Odłącz go i odczekaj co najmniej 20 sekund przed ponownym podłączeniem.
4. Posiada zabezpieczenie przed przegrzaniem. >>> Poczekaj, aż płyta ostygnie.
5. Nie wolno używać odpowiednich garnków. >>> Sprawdź swoje garnki.

Oświetlenie piekarnika nie jest włączone.

• Lampka piekarnika może być uszkodzona. >>> Wymień lampkę piekarnika.
• Brak prądu. >>> Upewnij się, że sieć jest sprawna i sprawdź bezpieczniki w skrzynce. W razie potrzeby wymień bezpieczniki lub ponownie je włącz.

Piekarnik nie nagrzewa się.

• Piekarnik może nie być ustawiony na określoną funkcję pieczenia i/lub temperaturę. >>> Ustaw piekarnik na określoną funkcję pieczenia i/lub temperaturę.
• Brak prądu. >>> Upewnij się, że sieć jest sprawna i sprawdź bezpieczniki w skrzynce. W razie potrzeby wymień bezpieczniki lub ponownie je włącz.

Ikona jest zawsze podświetlona na wyświetlaczu strefy płyty grzejnej.

• Na działającej płycie kuchennej nie wolno stawiać garnków. >>> Sprawdź, czy na polu grzejnym nie ma garnka.
• Twój garnek może nie być przystosowany do indukcji. >>> Sprawdź, czy Twoja kuchenka jest odpowiednia do płyty indukcyjnej.
• Naczynie może nie być prawidłowo wyśrodkowane w strefie płyty lub dolna powierzchnia garnka może nie być wystarczająco szeroka, aby wybrana strefa grzejna. >>> Wyśrodkuj strefę płyty, wybierając garnek, który jest wystarczająco szeroki dla strefy płyty.
• Naczynie lub strefa płyty mogą być zbyt gorące. >>> Poczekaj, aż ostygną.

Wybrana strefa grzejna nagle wyłącza się podczas działania.

• Czas gotowania wybranej komory mógł upłynąć. >>> Możesz ustawić nowy czas gotowania lub zakończyć gotowanie.
• Posiada zabezpieczenie przed przegrzaniem. >>> Poczekaj, aż płyta ostygnie.
• Dotykowy panel sterowania mógł zostać zakryty jakimś przedmiotem. >>> Usuń obiekt z panelu.

Chociaż strefa grzejna jest włączona, garnek nie nagrzewa się.

• Naczynie może nie pasować do płyty indukcyjnej. >>> Sprawdź, czy Twoja kuchenka jest odpowiednia do płyty indukcyjnej.
• Naczynie może nie być prawidłowo wyśrodkowane w strefie płyty lub dolna powierzchnia garnka może nie być wystarczająco szeroka, aby wybrana strefa grzejna. >>> Wyśrodkuj strefę płyty, wybierając garnek, który jest wystarczająco szeroki dla strefy płyty.

Wentylator chłodzący nadal pracuje, mimo że płyta jest wyłączona.

- To nie jest błąd. Wentylator chłodzący pracuje tak długo, aż sprzęt elektroniczny w płycie nie osiągnie odpowiedniej temperatury.

Odgłosy z kuchenki podczas gotowania

- Podczas gotowania z kuchenki mogą wydobywać się dźwięki. Dźwięki te są spowodowane przez strukturę naczynia do gotowania. Dźwięki te są normalne, nie są usterką i są częścią technologii indukcyjnej.

Możliwe odgłosy i przyczyny

• Szum wentylatora: Kuchenka jest wyposażona w wentylator, który włącza się automatycznie w zależności od temperatury urządzenia. Wentylator ma różne poziomy robocze i działa na różnych poziomach w zależności od temperatury.
• Niższy szum, taki jak hałas roboczy transformatora: Wynika to z charakteru technologii indukcyjnej. Ponieważ ciepło jest przenoszone bezpośrednio do podstawy naczynia do gotowania, takie brzęczące dźwięki mogą być słyszalne, jak w przypadku materiału naczynia do gotowania. W związku z tym przy różnych naczyniach mogą być słyszalne różne odgłosy.
• Odgłos pękania: Powodem tego jest konstrukcja i materiał podstawy naczynia do gotowania. Odgłos pękania może być słyszalny, jeśli naczynie do gotowania jest wykonane z warstw z różnych materiałów.
• Odgłos pisku: Pisk może być słyszalny, gdy dwie strefy gotowania po tej samej stronie kuchenki są używane do gotowania na różnych poziomach gotowania.

Kody błędów/przyczyny i możliwe rozwiązania

Kody błędów Przyczyny błędów Możliwe rozwiązania
E 22E 26	Kuchenka indukcyjna jest przegrzana.	Wyłącz kuchenkę indukcyjną i poczekaj, aż ostygnie. Błąd zniknie, gdy temperatura szybkowaru spadnie poniżej dopuszczalnych wartości.
E 46	Jeden lub więcej przycisków naciśniętych przez ponad 10 sekund.Na panelu sterowania pozostawiono jakiś przedmiot lub panel sterowania został wystawiony na działanie pary	Problem zniknie po zdjęciu dłoni z kuchenki.Problem zniknie po wyczyszczeniu panelu sterowania.
E 47	Nie jest używany garnek odpowiedni do ogrzewania indukcyjnego.	Błąd zniknie, gdy używany jest garnek odpowiedni do ogrzewania indukcyjnego.
E 1 – E 15	Błąd komunikacji na płycie indukcyjnej.	Wyłącz płytę indukcyjną i po 30 sekundach włącz ją ponownie. Skontaktuj się z autoryzowanym dealerem, jeśli problem pojawi się ponownie.
E 16 – E 21	Błąd czujnika temperatury na płycie indukcyjnej.	Wyłącz płytę indukcyjną i po 30 sekundach włącz ją ponownie. Skontaktuj się z autoryzowanym dealerem, jeśli problem pojawi się ponownie.
E 23E 24	Błąd oprogramowania na płycie indukcyjnej.	Wyłącz płytę indukcyjną i po 30 sekundach włącz ją ponownie. Skontaktuj się z autoryzowanym dealerem, jeśli problem pojawi się ponownie.
E 25	Błąd pracy wentylatora na płycie indukcyjnej.	Wyłącz płytę indukcyjną i po 30 sekundach włącz ją ponownie. Skontaktuj się z autoryzowanym dealerem, jeśli problem pojawi się ponownie.
E 31 – E 45	Błąd sprzętowy płyty elektronicznej na płycie indukcyjnej.	Wyłącz płytę indukcyjną i po 30 sekundach włącz ją ponownie. Skontaktuj się z autoryzowanym dealerem, jeśli problem pojawi się ponownie.
E 48E 49E 51	Błąd czujnika na płycie indukcyjnej.	Wyposażenie czujnikowe powinno być kompatybilne z warunkami pracy. Skontaktuj się z autoryzowanym dealerem, jeśli problem pojawi się poniownie.
E 52 – E 57	Błąd wysokiej temperatury na płycie indukcyjnej.	Wyłącz kuchenkę indukcyjną i poczekaj, aż ostygnie. Błąd zniknie, gdy temperatura czujnika spadnie poniżej dopuszczalnych wartości. Skontaktuj się z autoryzowanym dealerem, jeśli problem pojawi się ponownie.
