INSTRUKCJA OBSŁUGI Panther 15 BeamZ
OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek czynności związanych z urządzeniem, należy uważnie przeczytać niniejszą instrukcję i zachować ją na przyszłość. Zawiera ważne informacje dotyczące instalacji, użytkowania i konserwacji urządzenia.
- Rozpakuj i sprawdź dokładnie, czy nie ma żadnych uszkodzeń transportowych przed użyciem urządzenia.
- Przeczytaj uważnie te instrukcje i postępuj zgodnie z instrukcjami.
- Przestrzegaj wszystkich ostrzeżeń dotyczących bezpieczeństwa.
- Upewnij się, że żadne otwory wentylacyjne nie są zablokowane; w przeciwnym razie urządzenie się przegrzeje.
OSTRZEŻENIE! Przed podłączeniem urządzenia do gniazdka sieciowego należy najpierw sprawdzić, czy napięcie i częstotliwość sieci są zgodne z wartościami podanymi na urządzeniu. Jeśli urządzenie ma przełącznik wyboru napięcia, podłącz urządzenie do gniazdka sieciowego tylko wtedy, gdy wartości urządzeń i wartości sieciowe są zgodne. Jeśli dołączony przewód zasilający lub zasilacz nie pasują do gniazdka ściennego, skontaktuj się z elektrykiem.
- Po podłączeniu urządzenia sprawdź wszystkie kable, aby zapobiec uszkodzeniom lub wypadkom, na przykład z powodu potknięć.
- Upewnij się, że przewód zasilający nie jest zaciśnięty ani uszkodzony. Od czasu do czasu sprawdzaj urządzenie i przewód zasilający.
- Zawsze odłączaj zasilanie z sieci, gdy urządzenie nie jest używane lub przed czyszczeniem! Obsługuj przewód zasilający tylko za wtyczkę. Nigdy nie wyciągaj wtyczki, ciągnąc za przewód zasilający.
- Odłącz przewód zasilający i zasilacz od gniazdka, jeśli istnieje ryzyko uderzenia pioruna lub przed dłuższymi przerwami w pracy.
- Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasu.
- Nie podłączaj urządzenia do dimmerpada.
• Zainstaluj urządzenie w dobrze wentylowanym miejscu.
- Nigdy nie kłaść żadnych materiałów na obiektywie.
• Zawsze należy zapewnić swobodną przestrzeń powietrzną o wysokości co najmniej 50 cm wokół urządzenia w celu wentylacji.
- Upewnij się, że obszar pod miejscem instalacji jest zablokowany podczas montażu, opróżniania lub serwisowania urządzenia.
- W przypadku wysokości montażu > 100 cm zawsze należy zamocować urządzenie odpowiednią liną zabezpieczającą. Przymocuj linę zabezpieczającą tylko w poprawnych punktach mocowania. Linka zabezpieczająca nie może być nigdy zamocowana na uchwytach transportowych!
- Nigdy nie patrz bezpośrednio na wiązkę światła. Zwróć uwagę, że szybkie zmiany w oświetleniu, np. szybko migające światło, może wywoływać napady padaczkowe u osób światłoczułych lub z padaczką.
- To urządzenie nie jest przeznaczone do ciągłej pracy. Spójne przerwy w działaniu zapewnią, że urządzenie będzie służyć przez długi czas bez wad.
OSTRZEŻENIE! Jeśli przewód zasilający urządzenia jest wyposażony w styk uziemiający, należy go podłączyć do gniazda z uziemieniem ochronnym. Nigdy nie należy dezaktywować uziemienia ochronnego przewodu zasilającego.
- Upewnij się, że urządzenie nie jest narażone na działanie wysokich temperatur, wilgoci lub kurzu. • Wyczyść urządzenie za pomocą suchej szmatki.
- Nie należy dotykać urządzenia gołymi rękoma podczas pracy (obudowa staje się bardzo gorąca). Odczekaj przynajmniej 5 minut, aż urządzenie ostygnie.
- To urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach, nie należy używać tego sprzętu w bezpośrednim sąsiedztwie płynu (nie dotyczy specjalnych urządzeń zewnętrznych - w takim przypadku należy przestrzegać specjalnych instrukcji podanych poniżej). Nie należy wystawiać tego urządzenia na łatwopalne materiały, płyny lub gazy.
- Jeśli urządzenie zostało narażone na drastyczne wahania temperatury (np. po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.
- Nigdy nie próbuj ominąć przełącznika termostatycznego ani bezpieczników.
- Nie demontuj ani nie modyfikuj urządzenia.
- Do wymiany używać bezpieczników / żarówek tego samego typu i tylko tego samego typu.
- Naprawy, serwisowanie i podłączenie elektryczne muszą być wykonywane przez wykwalifikowanego technika. • Temperatura otoczenia musi zawsze wynosić od -5 °C do +45 °C.
- Jeśli urządzenie jest eksploatowane w inny sposób niż opisany w niniejszej instrukcji, produkt może ulec uszkodzeniu, a gwarancja traci ważność.
- Plastikowe torby muszą być przechowywane w miejscu niedostępnym dla dzieci.
- Urządzenie musi być zainstalowane w miejscu niedostępnym dla dzieci. Nigdy nie pozostawiaj urządzenia bez nadzoru.
Ten symbol umieszczony na produkcie lub jego opakowaniu oznacza, że produkt ten nie może być traktowany jako odpad komunalny. Zamiast tego należy przekazać go do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.
Zapewniając prawidłową utylizację tego produktu, pomagasz zapobiegać potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogłyby zostać spowodowane przez niewłaściwe postępowanie z odpadami tego produktu. Recykling materiałów pomoże chronić zasoby naturalne. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, należy skontaktować się z lokalnym biurem obywatelskim, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.
ROZPAKOWYWANIE INSTRUKCJI
UWAGA! Natychmiast po otrzymaniu produktu ostrożnie rozpakuj karton, sprawdź zawartość, aby upewnić się, że wszystkie części są obecne i zostały odebrane w dobrym stanie. Natychmiast powiadomić dostawcę i zachować materiał do pakowania w celu sprawdzenia, czy jakakolwiek część wygląda na uszkodzoną przez przesyłkę lub samo opakowanie wykazuje oznaki niewłaściwego postępowania. Zapisz pakiet i wszystkie materiały do pakowania. W przypadku, gdy produkt musi zostać zwrócony do fabryki, ważne jest, aby produkt został zwrócony w oryginalnym opakowaniu fabrycznym i opakowaniu.
Jeśli urządzenie zostało wystawione na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić twoje urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.
ZASILACZ
Na etykiecie z tyłu produktu jest wskazany jakiego typu zasilacz musi być podłączony. Sprawdź, czy napięcie w sieci jest właściwe do użytego zasilacza. Każde inne napięcie niż podane, może sprawić nieodwracalne uszkodzenie oświetlenia. Produkt musi być również bezpośrednio podłączony do sieci zasilającej i wtedy dopiero może być używany. Brak ściemniacza lub regulowany zasilacz.
OSTRZEŻENIE! Zawsze podłączaj urządzenie do zabezpieczonego obwodu (wyłącznik lub bezpiecznik). Upewnij się, że urządzenie ma odpowiednie uziemienie elektryczne, aby uniknąć ryzyka porażenia prądem lub pożaru.
MOCOWANIE
Oprawa powinna być ustawiona na stabilnej i równej powierzchni. Za pomocą elementów mocujących płyty podstawowej, urządzenie można również zamontować do góry nogami do kratownicy, patrz poniższy rysunek. Do zamocowania wymagane są certyfikowane zaciski o prawidłowym obciążeniu roboczym. Zgodnie z rysunkiem, śruby szybkiego blokowania wsporników omega są umieszczane w otworach przewidzianych w płycie podstawy i obracane zgodnie z ruchem wskazówek zegara aż do zablokowania (do zatrzymania). Miejsce montażu musi mieć wystarczającą stabilność i być w stanie utrzymać ciężar 10-krotności wagi urządzenia. Zabezpiecz urządzenie za pomocą linki zabezpieczającej, aby nie spadło.
Podczas wykonywania jakiejkolwiek instalacji należy zawsze przestrzegać europejskich i krajowych wytycznych dotyczących olinowania, wiązarów i wszystkich innych kwestii związanych z bezpieczeństwem. Zawsze pozwól, aby instalacja została sprawdzona przez autoryzowanego dealera!
KONTROLA DMX512

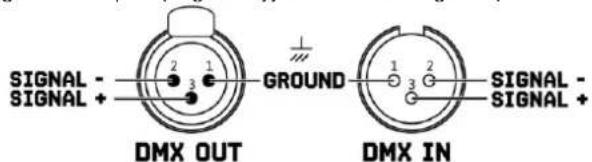

Jeśli używasz standardowego kontrolera DMX, możesz podłączyć wyjście DMX kontrolera bezpośrednio do wejścia DMX pierwszego urządzenia w łańcuchu DMX. Zawsze podłącz wyjście jednego urządzenia do wejścia następnego urządzenia, aż wszystkie urządzenia zostaną podłączone.

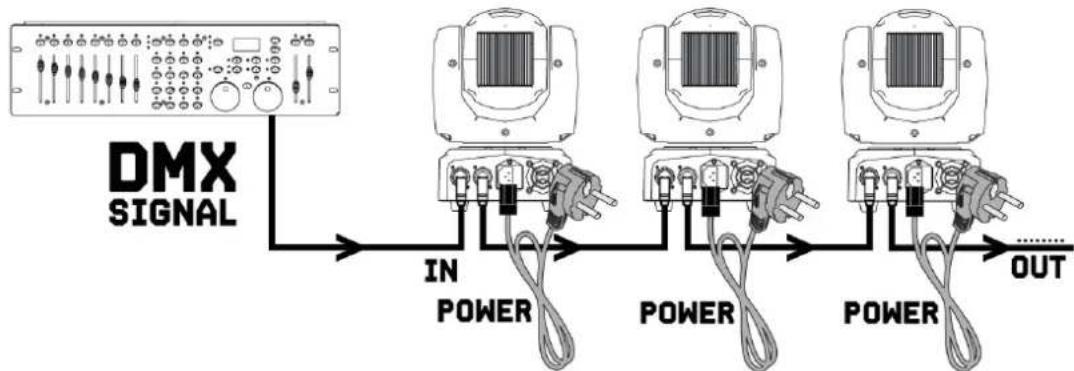

UWAGA! Na ostatnim urządzeniu musisz mieć linię DMX z rezystorem końcowym. Weź złącze XLR i przylutuj rezystor 120 Ohm między sygnałem (-) a sygnałem (+) i podłącz go do wyjścia DMX ostatniego urządzenia w linii.
PILOT ZDALNEGO STEROWANIA
Aby łatwo sterować urządzeniem za pomocą dostarczonego pilota zdalnego sterowania, musisz celować nim w kierunku frontu urządzenia i stać w odległości nie większej niż 9m.
STAND BY - Naciśnij ten przycisk, aby aktywować urządzenie.
FULL ON - Naciśnij ten przycisk, aby włączyć podświetlenie LED.
COLOR - Naciśnij ten przycisk i wybierz kolor przyciskami "R", "G", "B", "W".
SOUND - Naciśnij ten przycisk, aby włączyć tryb oświetlenia.
AUTO - Naciśnij ten przycisk, aby uaktywnić automatyczny tryb programowania.
"+" LUB "-" - Naciśnij ten przycisk, aby ustawić prędkość stroboskopu lub pozycję X lub Y.
RED - Wciśnij przycisk "R", aby włączyć czerwoną diodę LED. Naciśnij ponownie, aby wyłączyć czerwoną diodę LED.
GREEN - Wciśnij przycisk "G", aby włączyć zieloną diodę LED. Naciśnij ponownie, aby wyłączyć zieloną diodę LED.
BLUE - Wciśnij przycisk "B", aby włączyć niebieską diodę LED. Naciśnij ponownie, aby wyłączyć niebieską diodę LED.
WHITE - Wciśnij przycisk "W", aby włączyć białą diodę LED. Naciśnij ponownie, aby wyłączyć białą diodę LED.
SHOW 1 - Naciśnij ten przycisk, aby uaktywnić tryb wyświetlania światła programu wstępnego.
SHOW 2 - Naciśnij ten przycisk, aby uaktywnić tryb pokazu przedprogramowego.
SHOW 3 - Naciśnij ten przycisk, aby uaktywnić tryb pokazu świetlnego programu wstępnego.
SHOW 0 - Naciśnij ten przycisk, aby uaktywnić tryb pokazu świetlnego programu wstępnego.
"X" LUB "Y" - Naciśnij "X" lub "Y", aby obrócić obrót lub pochylenie o 128 stopni.
CZYSZCZENIE
Nagromadzenie kurzu, brudu i innych cząstek unoszących się w powietrzu zmniejszy moc świetlną urządzenia. Uniemożliwi to również prawidłowe chłodzenie urządzenia, co skróci żywotność urządzenia. Szybkość gromadzenia się zanieczyszczeń będzie się różnić w zależności od czynników środowiskowych, takich jak pył unoszący się w powietrzu, użycie maszyn do dymu, przepływ powietrza z systemów wentylacyjnych itp. Wentylatory chłodzące urządzenia przyspieszą gromadzenie się, a wszelkie cząstki dymu obecne w atmosferze zwiększą tendencję, aby brud się zatkał.
Aby uzyskać najlepszą wydajność i żywotność urządzenia, należy go regularnie sprawdzać i czyścić, gdy tylko pojawią się oznaki gromadzenia się brudu.
Oceniaj środowisko operacyjne za każdym razem, gdy zaczniesz korzystać z urządzenia. W warunkach dużego zapylenia lub zadymienia, sprawdzaj urządzenie po kilku godzinach i sprawdzaj często, czy urządzenie może przyciągnąć brud szybciej, niż się spodziewasz. Sporządź harmonogram czyszczenia, który zapewni, że brud zostanie usunięty, zanim zacznie się gromadzić.
Skorzystaj z następujących wskazówek:
- Odłącz urządzenie od zasilania i pozwól mu całkowicie ostygnąć przed czyszczeniem.
- Do czyszczenia urządzenia nie należy używać rozpuszczalników, materiałów ściernych ani żadnych innych agresywnych środków.
- Odkurz lub użyj sprężonego powietrza o niskim ciśnieniu, aby usunąć kurz i luźne cząsteczki z powierzchni i otworów wentylacyjnych. Zapobiegaj obracaniu się łopatek wentylacyjnych przed skierowaniem odkurzacza lub strumienia powietrza do wentylatora, lub możesz obracać wentylator zbyt szybko i go uszkodzić.
- Czyść elementy szklane wycierając delikatnie miękką, czystą, niestrzępiącą się szmatką zwilżoną słabym roztworem detergentu. Umieść roztwór na szmatce, a nie na czyszczonej powierzchni. Unikaj tarcia szklanych powierzchni.
- Przed ponownym użyciem należy osuszyć urządzenie miękką, czystą, niestrzępiącą się szmatką lub sprężonym powietrzem pod niskim ciśnieniem.
WYMIANA BEZPIECZNIKA
Jeśli bezpiecznik jest uszkodzony, należy wymienić bezpiecznik tego samego rodzaju i wartości. Przed wymianą bezpiecznika odłącz przewód zasilający.
Procedura:
Krok 1: Otwórz śrubokrętem zasłonkę bezpiecznika na tylnym panelu.
Krok 2: Wyciągnij bezpiecznik.
Krok 3: Włóż nowy bezpiecznik w obudowę.
Krok 4: Zasłoń obudowę bezpiecznika oryginalnym plastikiem.
ROZWIĄZYWANIE PROBLEMÓW
Poniższa lista kontrolna może pomóc w rozwiązaniu problemu w mało prawdopodobnym przypadku wystąpienia problemu podczas korzystania z produktu:
| OBJAW | MOZLIWA PRZYCZYNA | SUGEROWANE DZIAŁANIE |
| Brak odpowiedzi z urządzenia. | Brak zasilania urządzenia.Przepalony bezpiecznik lub błąd wewnętrzny. | Sprawdź, czy zasilanie jest włączone.Sprawdź kable i połączenia.Wymienić średni bezpiecznik lub skontaktować się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz. Nie zdejmuj osłon podstawy lub jarzma. Nie należy wymieniać bezpieczników ani przeprowadzać napraw lub usług, które nie są opisane w niniejszej instrukcji obsługi, chyba że posiadasz autoryzację od Beamz lub autoryzowanego partnera serwisowego Beamz. |
| Urządzenie resetuje się prawidłowo, ale nie reaguje (lub nie reaguje poprawnie) na kontroler. | Kontroler nie jest podłączony.Zła linia DMX.Linia DMX nie ma oporności końcowej.Niepoprawne adresowanie urządzeń.Urzadzenie jest wadliwe i zakłóca transmisję danych na linii DMX.Pin 2 i 3 są odwrócone w połączeniu XLR. | Podłącz kontroler.Sprawdź połączenia i kable. Popraw nieprawidłowe połączenia. Napraw lub wymień uszkodzone kable.Włóż wtyczkę terminatora DMX do gniazda wyjścia danych ostatniego urządzenia na linii DMX.Sprawdź adres urządzenia i ustawienia trybu DMX.Odlącz złącza DMX IN i OUT i podłącz je bezpośrednio, aby ominąć jedno urządzenie naraz, aż do odzyskania normalnej pracy. Zlecić wadliwe urządzenie serwisowe upoważnionemu technikowi.Sprawdź połączenia i kable. Zamontuj kabel zmiany fazy pomiędzy urządzeniami lub sworzniem zamieniającym 2 i 3 w urządzeniu, które zachowuje się chaotycznie. |
| Błąd po zresetowaniu urządzenia. | Efekt wymaga mechanicznej regulacji. | Sprawdź wersję oprogramowania i komunikaty o błędach urządzenia, aby uzyskać więcej informacji. Skontaktuj się z Beamz lub autoryzowanym partnerem serwisowym Beamz. |
| Strumień świetlny odcina się z przerwami. | Urządzenie zbyt gorące.Diody LED uszkodzoneUstawienia zasilania nie pasuje do lokalnego napięcia przemiennego i częstotliwości. | Pozwól urządzeniu ostygnąć. Zmniejsz temperaturę otoczenia. Zapewnij swobodny przepływ powietrza wokół oprawy. W razie potrzeby wyczyść urządzenie.Odlącz urządzenie i skontaktuj się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz.Odlącz urządzenie. Sprawdź ustawienia i poprawić w razie potrzeby. |
MENU STEROWANIA
| MENU | DESCRIPTION | |
| Addr | A001-A512 | DMX address setting |
| CHnd | 14CH | DMX Channel mode |
| 16CH | ||
| SLnd | Auto | Master automatic mode |
| Soun | Master sound active mode | |
| SL1 | DMX512 Mode | |
| SL2 | Slave mode | |
| SHnd | Sh0 | Reverse Pan |
| Sh1 | Effect 1 | |
| Sh2 | Effect 2 | |
| Sh3 | Effect 3 | |
| SEnS | 0-100 | Sound sensitive adjustment |
| bLAnd | bLAc | No DMX signal, signal to zero |
| Auto | No DMX signal, Automatic program | |
| Soun | No DMX signal, Sound active program | |
| HoLd | No DMX signal, keep last DMX setting | |
| Led | OFF | Display off after 5 seconds |
| ON | Display always on | |
| dISP | NO | Display inverse |
| YES | ||
| rPAN | NO | PAN inverse |
| YES | ||
| rTiL | NO | Tilt inverse |
| YES | ||
| REST | System reset | |
KANAŁY DMX
| 16 BIT | 8 BIT | FUNCTION | VALUE | DESCRIPTION |
| 1 | 1 | Pan | 000-255 | Movement 0°-540° |
| 2 | Pan fine | 000-255 | ||
| 3 | 2 | Tilt | 000-255 | Movement 0°-270° |
| 4 | Tilt fine | 000-255 | ||
| 5 | 3 | Pan / Tilt speed | 000-255 | Pan / Tilt speed |
| 6 | 4 | Master dimmer | 000-255 | Dimming 0-100% |
| 7 | 5 | Strobe | 000-255 | Strobe speed |
| 8 | 6 | Colour | 000-255 | Red, Intensity 0-100% |
| 9 | 7 | 000-255 | Green, Intensity 0-100% | |
| 10 | 8 | 000-255 | Blue, Intensity 0-100% | |
| 11 | 9 | 000-255 | White, Intensity 0-100% | |
| 12 | 10 | Pan/ Tilt Mode | 000-015 | No function |
| 016-044 | Automatic program 3 | |||
| 045-074 | Automatic program 2 | |||
| 075-104 | Automatic program 1 | |||
| 105-128 | Automatic program 0 | |||
| 129-157 | Sound program 3 | |||
| 158-187 | Sound program 2 | |||
| 188-217 | Sound program 1 | |||
| 218-255 | Sound program 0 | |||
| 13 | 11 | Mode speed | 000-255 | Pan / Tilt, automatic or sound program speed |
| 14 | 12 | LED Mode | 000 | No function |
| 001-007 | Gradual Change | |||
| 008-039 | LED Automatic program 1 | |||
| 040-072 | LED Automatic program 2 | |||
| 073-105 | LED Automatic program 3 | |||
| 106-138 | LED Automatic program 4 | |||
| 139-140 | LED Automatic program 5 | |||
| 141-167 | LED Sound program 1 | |||
| 168-195 | LED Sound program 2 | |||
| 196-223 | LED Sound program 3 | |||
| 224-251 | LED Sound program 4 | |||
| 252-255 | LED Sound program 5 | |||
| 15 | 13 | Mode Speed | 000-255 | LED, automatic or sound program speed |
| 16 | 14 | Reset | 000-0249 | No function |
| 250-255 | Reset after 5 seconds |
DANE TECHNICZNE
Napięcie znamionowe: 100-240VAC, 50-60Hz, 0.2-0.1A
LED: 10Watt RGBW
Kąt wiązki: 2°
Kąt pola: 3°
Natężenie oświetlenia: 3.000 lx @ 1m
Ruch pan: 540°
Marka : BeamZ
Model : Panther 15
Kategoria : Maszyna efektów
