Panther 15 - Máquina de efectos BeamZ - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de efectos (Máquina de niebla)
Marca	BeamZ
Modelo	Panther 15
Consumo de energía	1500 W
Tiempo de calentamiento	Aprox. 3 minutos
Volumen de salida	Hasta 15,000 ft³/min (aprox.)
Capacidad del depósito de líquido	1.5 L
Control	Control remoto por cable incluido
Soporte DMX	Sí, DMX512 (XLR de 3 pines)
Dimensiones (L x An x Al)	350 x 200 x 200 mm (aprox.)
Peso	4.5 kg (aprox.)
Fuente de alimentación	CA 220-240V, 50/60 Hz
Clasificación del fusible	10 A
Características de seguridad	Fusible térmico, apagado automático por sobrecalentamiento
Mantenimiento	Limpiar con líquido de niebla recomendado; revisión periódica de la bomba
Piezas de repuesto disponibles	Control remoto, fusible, conjunto de bomba, elemento calefactor
Líquido recomendado	Líquido de niebla a base de agua (p. ej., Líquido de niebla BeamZ)
Garantía	1 año (estándar)

Preguntas frecuentes - Panther 15 BeamZ

¿Cómo configuro el BeamZ Panther 15 por primera vez?

Llene el depósito con líquido de niebla a base de agua, conecte la alimentación y espere la luz de calentamiento (aprox. 3 min). Luego presione el botón del control remoto para emitir niebla.

¿Qué tipo de líquido de niebla debo usar?

Use solo líquido de niebla a base de agua recomendado por BeamZ para evitar obstrucciones y daños.

¿Cómo limpio la máquina después de usarla?

Pase una mezcla de agua destilada y 10% de vinagre por el sistema para eliminar residuos, luego enjuague con agua limpia.

El control remoto no funciona. ¿Qué debo hacer?

Verifique el fusible (10A) y las conexiones. Si el fusible está fundido, reemplácelo; si el control remoto está dañado, solicite un repuesto.

¿Puedo controlar el Panther 15 con DMX?

Sí, admite DMX512 a través de XLR de 3 pines. Configure la dirección DMX usando los interruptores DIP (consulte el manual).

¿Cómo reemplazo el fusible?

Desenchufe la unidad, localice el portafusibles cerca de la entrada de alimentación y reemplácelo con un fusible de 10A 250V del mismo tipo.

¿Por qué la salida de niebla es baja o intermitente?

Verifique el nivel de líquido y la bomba. Si el líquido está bajo, rellénelo. Si la bomba está obstruida, límpiela con líquido recomendado.

¿Es seguro dejar la máquina encendida sin supervisión?

No, siempre supervise la máquina cuando esté en uso. Tiene un corte térmico pero los líquidos pueden derramarse si se vuelca.

¿Cómo almaceno la máquina a largo plazo?

Vacíe el depósito, limpie el sistema y guárdelo en un lugar seco. Retire la batería del control remoto si corresponde.

¿Dónde puedo encontrar piezas de repuesto?

Contacte al soporte de BeamZ o a distribuidores autorizados para obtener controles remotos, fusibles, bombas y elementos calefactores.

MANUAL DE USUARIO Panther 15 BeamZ

INSTRUCCIONES DE SEGURIDAD....15

INSTRUCCIONES DE DESEMBALAJE 16

FUENTE DE ALIMENTACIÓN 16

INSTALACIÓN 16

CONTROL DMX512....17

CONTROL REMOTO 17

LIMPIEZA 17

CAMBIANDO EL FUSIBLE 18

SOLUCIÓN DE PROBLEMAS....18

FRANÇAIS

INSTRUCTIONS DE SECURITE 19

INSTRUCTIONS DE DEBALLAGE 20

ALIMENTATION 20

FIXATION 20

GESTION DMX512 21

TELECOMMANDE 21

NETTOYAGE....21

REMPLACEMENT DU FUSIBLE 22

INSTRUCCIONES DE SEGURIDAD

PRECAUCIÓN! Antes de realizar cualquier operación con la unidad, lea atentamente este manual de instrucciones y guárdelo con cura para futuras consultas. Contiene información importante sobre la instalación, uso y mantenimiento de la unidad.

• Desembale y compruebe cuidadosamente que no haya daños de transporte antes de usar la unidad
• Lea atentamente estas instrucciones y siga las instrucciones.
• Observe todas las advertencias de seguridad. Nunca elimine las advertencias de seguridad u otra información del equipo.
• Asegúrese de que no haya ranuras de ventilación bloqueadas; de lo contrario la unidad se sobrecalentará.

PRECAUCIÓN! Antes de conectar el equipo a la toma de corriente, primero verifique que la tensión y la frecuencia de la red coincidan con los valores especificados en el equipo. Si el equipo tiene un interruptor de selección de voltaje, conecte el equipo a la toma de corriente solo si los valores del equipo y los valores de la red eléctrica coinciden. Si el cable de alimentación incluido o el adaptador de corriente no encaja en el tomacorriente de pared, comuniquese con su electricista.

• Después de conectar la unidad, verifique todos los cables para evitar daños o accidentes debido a peligros de tropiezos.
• Asegúrese de que el cable de alimentación nunca esté rizado o dañado. Compruebe el dispositivo y el cable de alimentación de vez en cuando.
• iDesconecte siempre la alimentación de la red eléctrica, cuando no se utilice el dispositivo o antes de limpiarlo! Sólo manipule el cable de alimentación por el enchufe. Nunca desenchufe el cable tirando del cable de alimentación.
• Desenchufe el cable de alimentación y el adaptador de alimentación de la toma de corriente si existe riesgo de que se caiga un rayo o antes de períodos prolongados de desuso.

- No encienda y apague la unidad en intervalos cortos.

- No conecte la unidad a un dimmerpack.

- Instale la unidad en un lugar bien ventilado.

- Nunca coloque ningún material sobre los leds o las lentes.

• Permita siempre un espacio libre de aire de al menos 50 cm alrededor de la unidad para la ventilación.
• Asegúrese de que el área que se encuentra debajo del lugar de instalación esté bloqueada al instalar, desmontar o reparar el accesorio.
• Para una altura de montaje superior a un metro, fije siempre el accesorio con una cuerda de seguridad adecuada. Fije la cuerda de seguridad únicamente en los puntos de fijación correctos. ¡La cuerda de seguridad no debe fijarse nunca en las asas de transporte!
• Nunca mire directamente al haz de luz. Tenga en cuenta que los cambios rápidos en la iluminación, y la luz intermitente, pueden desencadenar ataques epilépticos en personas fotosensibles o personas con epilepsia.
• Esta unidad no está diseñada para una operación permanente. Las interrupciones constantes de la operación garantizarán que el dispositivo le servirá durante mucho tiempo sin defectos.

PRECAUCIÓN! Si el cable de alimentación del dispositivo está equipado con un contacto de conexión a tierra, debe conectarse a una toma de corriente con una conexión a tierra de protección. Nunca desactive la conexión a tierra protectora de un cable de alimentación.

• Asegúrese de que la unidad no esté expuesta a calor extremo, humedad o polvo.
• Limpie la unidad con un paño seco.
• No toque el aparato con las manos descubiertas durante su funcionamiento (la carcasa se calienta mucho). Deje que el aparato se enfrie durante al menos 5 minutos antes de manipularlo.
• Esta unidad está diseñada exclusivamente para uso en interiores, no use este equipo en las inmediaciones del fluido (no se aplica a equipos especiales para exteriores, en este caso, siga las instrucciones especiales que se indican a continuación). No exponga esta unidad a materiales, líquidos o gases inflamables.
• Si la unidad ha estado expuesta a una fluctuación drástica de la temperatura (por ejemplo, después del transporte), no la encienda de inmediato. El agua de condensación que surge puede dañar su unidad. Deje la unidad apagada hasta que alcance la temperatura ambiente.
• Nunca intente pasar por alto el interruptor termostático o los fusibles.

- No desmonte ni modifique la unidad.

- Para reemplazo, use fusibles / bombilla del mismo tipo y clasificación solamente.

- Las reparaciones, el servicio y la conexión eléctrica deben ser llevados a cabo por un técnico calificado.

- La temperatura ambiente siempre debe estar entre -5°C y +45°C .

- Si esta unidad se opera de una manera diferente a la descrita en este manual, el producto podría sufrir daños y la garantía quedará anulada.

• Las bolsas de plástico deben mantenerse fuera del alcance de los niños.

- La unidad debe instalarse fuera del alcance de los niños. Nunca deje la unidad funcionando sin supervisión..

Este símbolo en el producto o en su empaque indica que este producto no debe ser tratado como basura doméstica. En su lugar, se entregará al punto de recolección correspondiente para el reciclaje de equipos eléctricos y electrónicos.

Al garantizar que este producto se elimine correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de otro modo podrían ser causadas por el manejo inadecuado de los desechos de este producto. El reciclaje de materiales ayudará a conservar los recursos naturales. Para obtener información más detallada sobre el reciclaje de este producto, comuníquese con su Oficina Cívica local, el servicio de eliminación de desechos domésticos o la tienda donde adquirió el producto.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir el producto, desembale la caja con cuidado, verifique el contenido para asegurarse de que todas las partes estén presentes y se hayan recibido en buenas condiciones. Notifique al remitente de inmediato y guarde el material de empaque para inspeccionarlo si aparecen piezas dañadas por el envío o si el propio paquete muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que el producto deba devolverse a la fábrica, es importante que el producto se devuelva en la caja y empaque originales de fábrica.

Si el dispositivo ha estado expuesto a una drástica fluctuación de la temperatura (por ejemplo, después del transporte), no lo en cienda de inmediato. El agua de condensación que surge podría dañar su dispositivo. Deje el dispositivo apagado hasta que alcance la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta que se encuentra en la parte posterior del producto, se indica que este tipo de fuente de alimentación debe estar conectada. Verifique que la tensión de la red corresponda a esto, todos los demás voltajes que los especificados, el efecto de la luz puede dañarse irreparablemente. El producto también debe estar conectado directamente a la red eléctrica y se puede utilizar.

PRECAUCIÓN! Siempre conecte el dispositivo a un circuito protegido (disyuntor o fusible). Asegúrese de que el dispositivo tenga una toma de tierra eléctrica adecuada para evitar el riesgo de electrocución o incendio.

INSTALACIÓN

El accesorio se puede instalar en una superficie estable y uniforme. Por medio de las instalaciones de fijación de la placa de base, la unidad también se puede montar boca abajo a un truss, vea la imagen de abajo. Para la fijación, se requieren abrazaderas certificadas con la carga de trabajo correcta. Según la figura, los pernos de bloqueo rápido de los soportes omega se colocan en las aberturas provistas en la placa base y se giran en el sentido de las agujas del reloj hasta que se bloquean (hasta el tope). El lugar de montaje de be ser lo suficientemente estable y ser capaz de soportar un peso de 10 veces el peso de la unidad. Asegure el accesorio con un cable de seguridad para que no pueda caerse.

Al realizar cualquier instalación, siempre cumpla con las directrices europeas y nacionales relativas a aparejos, armazones y todos los demás problemas de seguridad. Deje siempre la instalación revisada por un distribuidor autorizado!

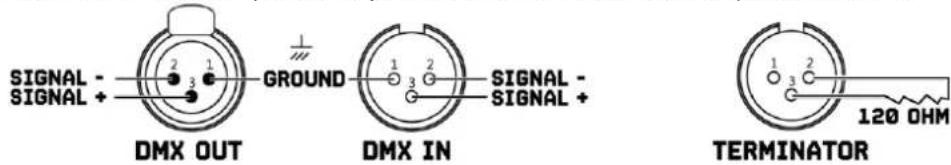

CONTROL DMX512

Si está utilizando un controlador DMX estándar, puede conectar la salida DMX del controlador directamente a la entrada DMX del primer dispositivo en una cadena DMX. Siempre conecte la salida de una unidad con la entrada del siguiente dispositivo hasta que todos los dispositivos estén conectados.

ATENCIÓN! En el último aparato, debe cerrar la línea DMX con una resistencia de terminación. Tome un conector XLR y suelde una resistencia de 120 Ohm entre la señal (-) y la señal (+) y conéctela a la salida DMX del último dispositivo en la línea.

CONTROL REMOTO

Para controlar la unidad fácilmente a través del mando a distancia suministrado, debe apuntar el control remoto a la parte delantera del dispositivo y estar a no más de 9 metros de distancia.

STAND BY - Pulse este botón para activar el cabezal móvil.

FULL ON- Presione este botón para encender la iluminación LED.

COLOR - Pulse este botón y elija su color con los botones "R", "G", "B", "W".

SOUND - Presione este botón para activar el modo de sonido a la luz.

AUTO - Pulse este botón para activar el modo de programación automática.

"+" 0 "-" - Presione este botón para ajustar la velocidad de la luz estroboscópica o la posición X o Y.

RED - Pulse el botón "R" para encender el LED rojo. Pulse de nuevo para apagar el LED rojo.

GREEN - Pulse el botón "G" para encender el LED verde. Pulse de nuevo para apagar el LED verde.

BLUE - Pulse el botón "B" para encender el LED azul. Pulse de nuevo para apagar el LED azul.

WHITE - Pulse el botón "W" para encender el LED blanco. Pulse de nuevo para apagar el LED blanco.

SHOW 1 - Presione este botón para activar el modo de exposición de luces preprogramado.

SHOW 2 - Presione este botón para activar el modo de pre programación lightshow.

SHOW 3 - Presione este botón para activar el modo de pre programación.

SHOW 0 - Presione este botón para activar el modo de pre programación lightshow.

La acumulación de polvo, suciedad y otras partículas en el aire reducirá la salida de luz del accesorio. También evitará que el dispositivo se enfrie correctamente, y esto reducirá la vida útil del dispositivo. La tasa de acumulación de suciedad variará según los factores ambientales, como el polvo en el aire, el uso de máquinas de humo, el flujo de aire de los sistemas de ventilación, etc. Los ventiladores de enfriamiento del dispositivo acelerarán la acumulación, y cualquier partícula de humo que esté presente en la atmósfera aumentará la tendencia para que la suciedad se atasque.

Para obtener el mejor rendimiento y vida útil del accesorio, inspeccione regularmente y limpielo tan pronto como vea signos de acumulación de suciedad.

Evalúe el entorno operativo cada vez que comience a utilizar el dispositivo. En condiciones de mucho polvo o humo, inspeccione el dispositivo después de unas horas y verifique si el dispositivo atrae la suciedad más rápido de lo que usted espera. Elabore un programa de limpieza que asegure que se elimine la suciedad antes de que se acumule.

Utilice las siguientes pautas:

• Desconecte el artefacto del aparato y deje que se enfrié completamente antes de limpiarlo.
• No utilice disolventes, abrasivos ni ningún otro producto agresivo para limpiar el accesorio.
• Aspire o utilice aire comprimido a baja presión para eliminar el polvo y las partículas sueltas de las superficies y las salidas de aire. Evite que las aspas de los ventiladores de enfriamiento giren antes de apuntar una aspiradora o chorro de aire hacia el ventilador, o puede girar el ventilador demasiado rápido y dañarlo.
• Limpie los componentes de vidrio con un paño suave, limpio y sin pelusa humedecido con una solución detergente suave. Ponga la solución en el paño y no en la superficie a limpiar. Evite frotar las superficies de vidrio.
• Seque el accesorio con un paño suave, limpio y sin pelusas o con aire comprimido a baja presión antes de volver a aplicar la energía.

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, sustitúyalo por un fusible del mismo tipo y valor. Antes de cambiar el fusible, desenchufe el cable de alimentación.

Procedimiento:

Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.

Paso 2: Retire el fusible viejo del portafusibles.

Paso 3: Instale el fusible nuevo en el portafusibles.

Paso 4: Vuelva a colocar el portafusibles en la caja.

SOLUCIÓN DE PROBLEMAS

La siguiente lista de verificación puede ayudarle a resolver problemas en el caso de que ocurra un fallo al utilizar el producto:

SÍNTOMA	POSIBLE CAUSA	ACCIÓN SUGERIDA
No hay respuesta del aparato.	No llega alimentaciónFusible quemado o fallo interno.	Compruebe que la alimentación esté encendida.Comprobar cables y conexiones.Reemplace el fusible o póngase en contacto con el servicio técnico de Beamz o con un servicio autorizado de Beamz. No quite las cubiertas de la base. No intente reemplazar un fusible ni realizar reparaciones o reparaciones que no se describen en este Manual del usuario, a menos que cuente con la autorización del servicio técnico de Beamz o de un servicio autorizado de Beamz.
El aparato se reinicia correctamente pero no responde (o no responde correctamente) al controlador.	El controlador no está conectado.Mala línea DMX.La línea DMX no tiene resistencia final.Direccionamiento incorrecto del aparato.Un aparato está defectuoso y está alterando la transmisión de datos en la línea DMX.Pin 2 y 3 están invertidos en la conexión XLR.	Conecte el controlador.Inspeccionar conexiones y cables. Corregir conexiones malas. Repare o reemplace los cables dañados.Inserte el conector del terminador DMX en el zócalo de salida de datos del último dispositivo en la línea DMX.Verifique la dirección del aparato y la configuración del modo DMX.Desenchufe los conectores DMX IN y OUT y conéctelos directamente para evitar un dispositivo a la vez hasta que se recupere el funcionamiento normal. Haga reparar el artefacto defectuoso por un técnico autorizado.Inspeccionar conexiones y cables. Instale un cable de inversión de fase entre los dispositivos o intercambie los pines 2 y 3 en el dispositivo, que se comporta de forma errática.
Error después del reinicio del aparato.	El efecto requiere ajuste mecánico.	Verifique la versión del software del aparato y los mensajes de error para obtener más información.Póngase en contacto con el servicio de asistencia de Beamz o con un servicio autorizado de Beamz.
La salida de luz se corta intermitentemente.	El aparato está muy calienteLEDs dañadosLa configuración de la fuente de alimentación no coincide con la tensión de CA local y frecuencia.	Permita que el accesorio se enfrié. Reducir la temperatura ambiente. Asegure el flujo de aire libre alrededor del accesorio. Limpie el accesorio si es necesario.Desconecte el accesorio y póngase en contacto con el servicio técnico de BeamzDesconecte el accesorio. Compruebe la configuración y corregir si es necesario.

INSTRUCTIONS DE SECURITE
