INSTRUKCJA OBSŁUGI OPV3260 Concept

Okap kuchenny wysuwany

Tvaika nosucejs cilindra veida izvads

Pull-out fume hood

Dziękujemy za zakup produktu marki Concept i życzymy Państwu pełnej satysfakcji podczas jego użytkowania.

Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, zachowując ją na przyszłość. Prosimy zadbać o to, aby także pozostałe osoby, które będą posługiwały się urządzeniem, zapoznały się z niniejszą instrukcją.

ZAWARTOŚĆ

Parametry techniczne

Ważna uwaga

Opis produktu

Opis panelu sterowania

Instrukcja obsługi

Czyszczenie i konserwacja

Instalacja urządzenia

Ustuga

Ochrona środowiska

PARAMETRY TECHNICZNE
Napięcie 230 V ~ 50 Hz
Pobór mocy 150 W
Rodzaj wysuwany
Montaż do szafki wiszącej
Szerokość 600 mm
Głębokość 310 - 470 mm
Wysokość 175 mm
Średnica rury wylotowej 120 mm
Ilość wentylatorów 1
Ilość stopni wydajności wentylatora 2
Wydajność maks. 320 m3/h
Ilość filtrów tłuszczowych 2
Funkcja	wyciągowa lub recyrkulacyjna
Oświetlenie	1 x 40 W żarówka
Cieżar	5,9 kg
Poziom hałasu, wyciąg/recyrkulacja	< 57/58 dB(A)

Producent zastrzega sobie prawo dokonywania zmian technicznych bez uprzedniego informowania, nie odpowiada za błędy druku i różnice w wyglądzie produktu w porównaniu z ilustracją.

WAŻNE OSTRZEŻENIA:

Przy dostarczeniu urządzenia

• Natychmiasto dostarczeniu należy sprawdzić opakowanie i urządzenie, czy nie doszło do ich uszkodzenia podczas transportu.
• Jeżeliurządzenie jest uszkodzone, nie należy go używać. Należy bezzwłocznie skontaktować się z dostawca.
• Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowaniały wyjąć marketingowe.
  • Opakowanie należy we właściwy sposób zutylizować.

Przy instalowaniu

• Urządzenie przeznaczone jest do zabudowy w wiszacej szafce mebli kuchennych.
• Podczasinstalacji i podłączania urządzenia należy postępować według instrukcji montażu.
• Podczasinstalacji urządzenie musi być odłączone od sieci elektrycznej.
• Przedpierwszym użyciem urządzenia należy upewnić się, czy instalacja elektryczna w budynku jest uziemiona i czy spełnia wymogi wszystkich obowiazujących przepisów bezpieczeństwa.
• Należy sprawdzić, czy napięcie w sieci oraz zabezpieczenie prądowe odpowiada wartościom podanym na tabliczce znamionowej urządzenia. Należy korzystać wyłącznie z uziemionego przyłącza elektrycznego.
• Pozainstalowaniu urządzenia jego wtyczka elektryczna lub zabezpieczenie musza być dostępne.
  • Instalacji przyłączenia urządzenia do mediów musi dokonać technik posiadający odpowiednie uprawnienia.
• Jeżeliurządzenie nie zostanie przyłączone do mediów i zainstalowane we właściwy sposób, może grozić to poważnym urazem lub śmierci.
• Producent nie odpowiada za szkody powstałe w wyniku nieodpowiedniego użytkowanięgourządzeni niewłaściwego podłączenia do sieci elektrycznej.

Podczas normalnego użytkowania

• Nienależy używać urządzenia w sposób inny, niż podano w niniejszej instrukcji.
• Urządzenięprzeznaczone jest do eksploatacji w gospodarstwie domowym, do wyciągania oparów powstałych w czasie gotowania żywności lub do pochłaniania zapachów w czasie recyrkulacji.

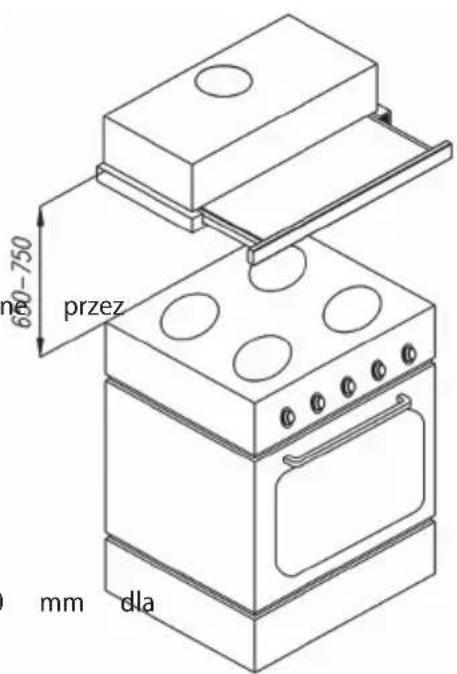

• Urządzenie należy zainstalować minimalnie 650 mm nad kuchenką elektryczną (lub gzelektrzyczną pły i minimalnie 750 mm nad kuchenką gazowa (lub gazowa płytą grzewcza).
  • Niewolno dotykać urządzenia wilgotnymi lub mokrymi rekami.
• Przedzyszczeniem i konserwacją lub w przypadku awarii, należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego lub wyłączyć odpowiednie zabezpieczenie.
• Wyłączajadurządzenie z gniazdka nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i pociągnąć za nią.
• Należyregularnie kontrolować urządzenie i przewód zasilający pod kątem ewentualnych uszkodzeń. Nie wolno włącząć uszkodzonego urządzenia elektrycznego.
  • Nienależy zanurzać przewodu zasilającego ani wtyczki w wodzie lub innych cieczach.
• Jeżeliurządzenie nie jest używane, wszystkie elementy sterowania powinny być w położeniu wyłączone.
• Pod urządzeniem nie wolno manipulować otwartym ogniem (np. flambowanie)! W paczyradku zdjęć z palnika gazowego, należy zmniejszyć jego płomień do minimum lub go wyłączyć!
  Należy zadbać, aby średnica palnika na kuchence gazowej lub gazowej płycie grzewczej odpowiadała użytemu naczyniu do gotowania. W przypadku używania naczyń o średnicy mniejszej niż zalecana płomień może pełzać po bokach naczynia i spowodować niebezpieczeństwo stopienia się uchwytów z tworzyw sztucznych oraz niebezpieczeństwo pożaru i uszkodzenia urządzenia!
• W czasie frytowania lub smażenia potraw trzeba je stale dogłądać. Przy przegrzaniu oleju grozi niebezpieczeństwo pożaru!

• Należy przestrzegać terminów wymiany i oczyszczania filtrów (minimalnie, co 2 miesiące). W przypadku nieprzestrzegania tych wymagań, w wyniku osadzania się tłuszczu w filtrach może powstać niebezpieczeństwo pożaru!

• Przy odprowadzaniu wyciąganego powietrza należy dotrzymywać wszystkich odpowiednich, obowiązujących norm i przepisów prawa.

• W trybie wyciągowym średnica rury wyciągowej powinna być w przybliżeniu taka sama jak średnica rury wylotowej wyciągu (120 mm).
• Wyciągane powietrze nie może być wprowadzane do komina odprowadzającego spaliny i gazy spalinowe lub do szybu służącego do wentylowania pomieszczeń, w których zainstalowane są paleniska.
• W czasie użytkowania urządzenia w funkcji wyciągowej należy zabezpieczyć odpowiedni otwór nawiewowy, którego wielkość powinna być w przybliżeniu taka sama lub większa jak otwór wyciągowy powietrza.
• Przy jednoczesnym użytkowaniu urządzenia w funkcji wyciągowej i palenisk, w pomieszczeniu nie może powstać większe podciśnienie niż 4 Pa (0,04 mbara).
• Nie należy używać akcesoriów innych niż zalecane przez producenta.

Kiedy w domu są dzieci

• Urządzenia należy używać w miejscu niedostępnym dla dzieci i osób nieodpowiedzialnych. Nie należy pozwolić im na posługiwanie się urządzeniem.
• Osoby niepełnosprawne ruchowo lub umysłowo, osoby nieodpowiedzialne lub osoby, które nie zapoznały się z niniejszą instrukcją, mogą używać urządzenia tylko pod nadzorem odpowiedzialnej, poinformowanej osoby.
• Jeżeli w pobliżu urządzenia, w trakcie jego pracy, znajdują się dzieci, należy zachować szczególną ostrożność.
• Nie należy pozwolić na to, aby urządzenie służyło dzieciom do zabawy.

OPIS PRODUKTU

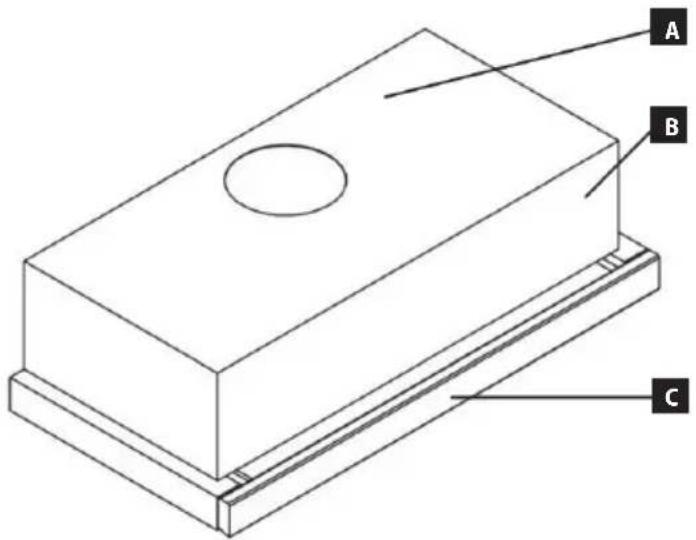

A Ośłona górna

B Korpus urządzenia

C Wysuwane czoło urządzenia

Akcesoria

1. Klapa zwrotna

OPIS PANELU STEROWANIA

1. Przełącznik mocy wentylatora
2. Wyłącznik oświetlenia

Przed pierwszym uruchomieniem

Przed rozpoczęciem użytkowania nowego urządzenia należy obmyć je wilgotną ściereczką.

Funkcja wyciągowa

W tym trybie wyciągane opary są wydmuchiwane poprzez rurę wyjściową do szybu wyciągowego, a następnie na zewnątrz. Jeżeli w urządzeniu zainstalowane są filtry węglowe, (pależy jednostymjaćzyszczenie i konserwacja).

1. Wysunąć czoło urządzenia, aby zwiększyć powierzchnię wyciągową urządzenia.
2. Przełącznikiem (1) wybrać wymaganą moc wentylatora (I lub II).
3. Po zakończeniu używania, urządzenie należy wyłączyć poprzez ustawienie przełącznika mocy wentylatora (1) na „0”.

Funkcja recyrkulacji

Jeżeli nie ma możliwości odprowadzenia powietrza wywiewanego z pomieszczenia, można skorzystać z trybu recyrkulacji. W tym przypadku powietrze wylotowe jest filtrowane przez metalowy filtr przeciwtłuszczowy i filtr węglowy. Węgiel aktywny w tym filtrze pomaga zredukować nieprzyjemne zapachy. Powietrze przepływa następnie z powrotem do pomieszczenia przez otwory, które znajdują się w górnej pokrywie komina. W przypadku okapów wbudowanych w szafę istotne jest, aby przefiltrowane powietrze było kierowane z powrotem do pomieszczenia, w przeciwnym razie okap nie będzie działał prawidłowo.

W przypadku korzystania z trybu recyrkulacji konieczne jest zakupienie i zainstalowanie odpowiedniego filtra węglowego (patrz rozdział Czyszczenie i konserwacja).

Uwaga:

W przypadku korzystania z trybu recyrkulacji Muzeum (zamontowanie filtra węglowego) zmniejsza się wydatek powietrza wywiewanego.

CZYSZCZENIE I KONSERWACJA

• Przedkonserwacją i czyszczeniem należy odłączyć kabel zasilający z gniazdka lub wyłączyć zabezpieczenie elektryczne gniazdka urządzenia.
• Nie należy zanurzać przewodu zasilającego, wtyczki ani samego urządzenia w wodzie ani innych cieczach.
• Wszystkielementy sterujące należy ustawić na wartości wyłączone.
• Zewnętrznapowierzchnię urządzenia należy czyścić wilgotną ściereczką, ewentualnie można użyć neutralnego środka czyszczącego.
• Niewolno do czyszczenia używać druciaka, szorstkich gąbek, środków ściernych, rozpuszczalników lub agresywnych środków czyszczących.
• Doczyszczenia urządzenia nie wolno używać czyścików parowych!

Czyszczenie i wymiana filtrów

a) Metalowe filtry tłuszczowe

Przy normalnej eksploatacji urządzenia, metalowe filtry tłuszczowe powinny być czyszczone co 2 miesiące. W przypadku częstego smażenia lub frytowania okres ten należy skrócić.

Nie wolno używać urządzenia bez prawidłowo założonych metalowych tłuszczowych!

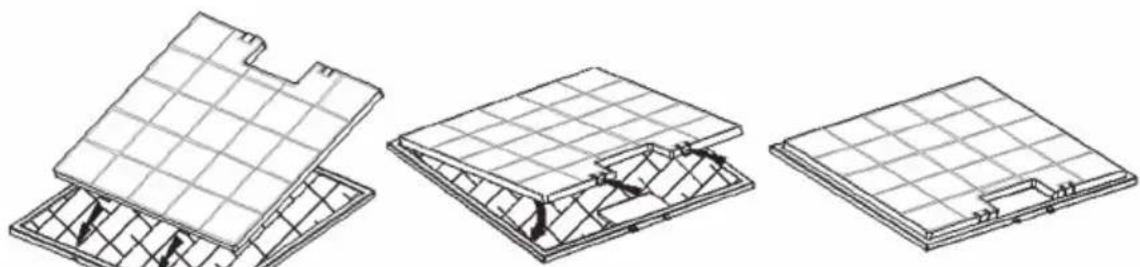

1. Wyjąć filtry metalowe (Rys.. 1). Jeżeli włożone są filtry węglowe należy je również wyjąć.

2. Filtry metalowe należy odmoczyć w ciepłej wodzie z dodatkiem środka myjącego. Wyczyścić je miękka szczoteczka, opłukać czystą woda i pozostawić do wyschniecia.

3. Całkiem suche filtry należy włożyć z powrotem.

Rys. 1

b) Filtry węglowe (należy dokupić)

Te filtry używane są tylko w trybie recyrkulacji.

Filtry zawierają węgiel aktywny, który pochłania wysysane zapachy. Po pewnym czasie węgiel aktywny się nasyci i straci właściwości absorpcyjne. Filtrów tych nie można myć ani czyścić w inny sposób.

Przy normalnej eksploatacji urządzenia, filtry węglowe powinny być wymieniane co 2 miesiące. W przypadku częstego smażenia lub frytowania okres ten należy skrócić.

1. Wyjąć filtry metalowe (Rys. 1) i zdjąć z nich filtry węglowe.
2. Włożyć nowe filtry węglowe na metalowe (Rys. 2) i całość osadzić z powrotem.

INSTALACJA URZĄDZENIA

• Podłączenie urządzenia powinien wykonać wykwalifikowany specjalista!
• Odpowiedzialnością zainstalowanie urządzenia spoczywa na kupującym, nie na producencie. Gwarancja nie obejmuje wad powstałych w wyniku nieprawidłowej instalacji.
• Przedrozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć materiały marketingowe.
  • Zalecamypowierzenie instalacji specjalistycznej firmie.
• Producent nie ponosi odpowiedzialności za szkody poniesion osoby, zwierzęta i rzeczy, powstałe w wyniku nieprawidłowej instalacji.

Przy instalacji urządzenia należy postępować w następujący sposób:

1. Wyjać oba filtry tłuszczowe (ew. weglowe).
2. Przyłożyćurządzenie do dolnej płyty wiszącej szafki mebli kuchennych. Skontrolować zgodnie z Rys. 3 minimalną, wymaganą wysokość montażową urządzenia (650 mm dla elektrycznych i 750 gazowych płyt grzewczych).
3. Poprzezdolny otwór w urządzeniu widać będzie otwory montażowe. Należy wyznaczyć ich położenie na dolnej płycie szafki.
4. Należyrównież oznaczyć położenie i średnice otworu rury wylotowej.
5. Wywiercićotwór dla rury wylotowej.
6. Umocować urządzenie za pomocą załączonych wkrętów do dolnej płyty szafki (Rys. 4).

Rys. 3

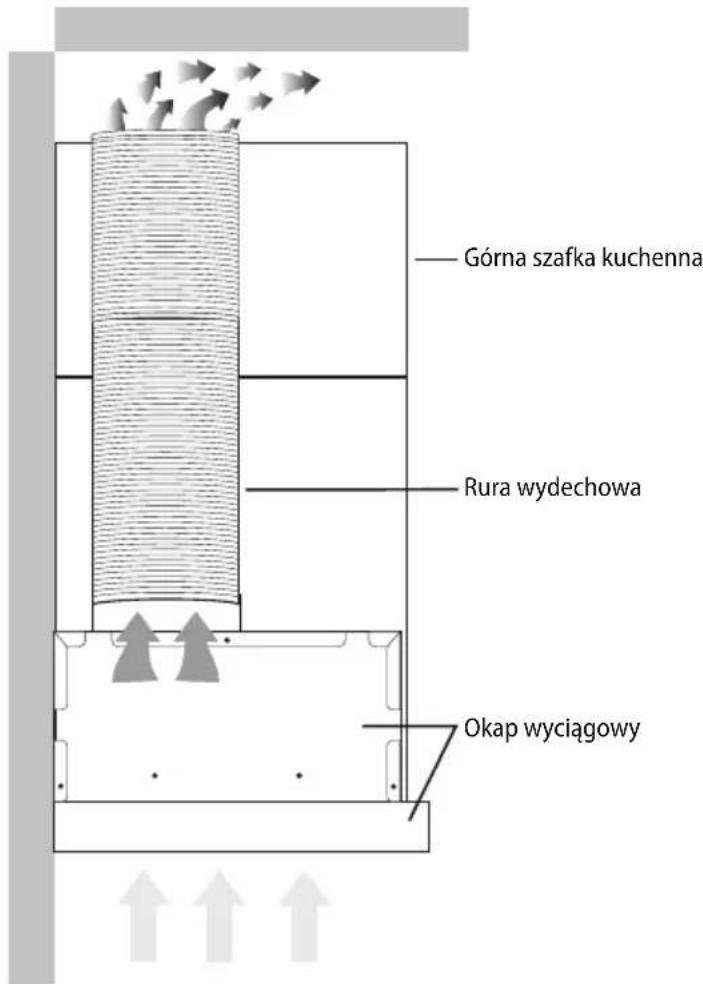

1. Dlafunkcji wyciągowej należy założyć na otwór wyjściowy wentylatora klapę zwrotną i połączyć go rurą giętką z otworem w ścianie (Rys. 5).

Dla trybu recyrkulacji należy na wyjściowy otwór wentylatora nasadzić jedynie rurę giętką i pozostawić jej wyjście w pomieszczeniu (Rys. 6).

Uwaga: Rura giętka nie wchodzi w skład dostawy.

1. Włoży filtr tłuszczowy (ew. weglowy).
2. Dalejnałeży podłączyć kabel zasilający do gniazdka elektrycznego.

Przy demontażu najpierw należy odłączyć kabel zasilający z sieci, a następnie w sposób odwrotny zdemontować poszczególne części urządzenia.

AKCESORIA (DO ZAKUPU)

Metalowy filtr tłuszczowy 1 szt.

Filtr węglowy 1 szt.

kod zamówienia 61990008

kod zamówienia 61990005

cena wg obowiązującego cennika

cena wg obowiązującego cennika

SERWIS

Wymiana żarówki

Przed wymianą odczekać aż żarówka wystygnie. Niebezpieczeństwo poparzenia!

Wymianę należy przeprowadzić w sposób następujący:

• Wyłączyć kabel zasilający z gniazdka elektrycznego lub wyłączyć zabezpieczenie gniazdka urządzenia.
• Zdemontować szybkę osłonową i dokonać wymiany żarówki na nową, tego samego typu (maks. 40 W)!
• Zamocować z powrotem szybkę osłonową.

Konserwację w większym zakresie lub naprawy wymagające ingerencji w elementy wewnętrzne urządzenia, należy zlecić profesjonalnemu serwisowi.

OCHRONA ŚRODOWISKA

• Preferuj odzysk materiałów opakowaniowych i starych urządzeń elektrycznych.
• Pudło urządzenia elektrycznego można oddać do punktu odbioru odpadów segregowanych.
• Torebki foliowe z polietylenu (PE) należy oddać do punkcie odbioru materiałów do odzysku.

Recykling urządzenia elektrycznego po upływie jego żywotności:

Symbol znajdujący się na produkcie lub jego opakowaniu oznacza, iż urządzenia nie należy utylizować razem ze zwykłym odpadem domowym. Należy przekazać go do punktu odbioru urządzeń elektrycznych i elektronicznych, do recyklingu. Zapewniając właściwą utylizację urządzenia, pomagamy zapobiegać negatywnym oddziaływaniom na środowisko i zdrowie ludzkie, które mogłyby skutkować nieodpowiednią likwidacją produktu. Szczegółowe informacje o recyklingu urządzenia uzyskać można w odpowiednim urzędzie gminy przedsiębiorstwie zapewniającym usługi utylizacji odpadu domowego lub w sklepie, w którym zakupiono produkt.
