OPV3260 - Izvadsistēma Concept - Bezmaksas lietošanas instrukcija

Produkta veids	Pie skapja stiprināms virtuves nosūcējs
Modelis	OPV3260
Zīmols	Concept
Platums	60 cm
Dziļums	50 cm
Augstums (bez skursteņa)	15 cm
Svars	8,5 kg
Barošana	230 V ~ 50 Hz
Dzinēja jauda	150 W
Maksimālā jauda	450 m³/h
Pakāpju skaits	3
Apgaismojums	LED, 2 x 3 W
Filtri	Alumīnija filtrs (var mazgāt trauku mazgājamā mašīnā), pēc izvēles ogles filtrs
Trokšņa līmenis	55 dB (maks.)
Vadība	Pogas, slīdnis
Darba režīms	Izplūde vai recirkulācija (ar ogles filtru)
Izplūdes diametrs	150 mm
Krāsa	Nerūsējošais tērauds / melns
Energoefektivitātes klase	A
Aizsardzība	Drošības slēdzis, II klase
Rezerves daļas	Alumīnija filtrs, ogles filtrs, LED spuldzes
Garantija	2 gadi

Bieži uzdotie jautājumi - OPV3260 Concept

LIETOŠANAS INSTRUKCIJA OPV3260 Concept

Paldies, ka izvēlējāties Concept produktu. Mēs ceram, ka būsiet apmierināti ar mūsu produktu visa tā darba mūža garumā.

Lūdzu, uzmanīgi iepazīstieties ar lietošanas instrukciju, pirms sākat lietot produktu. Uzglabājiet instrukciju drošā vietā, ja nākotnē to būtu nepieciešams izmantot. Pārliecinieties, ka citi cilvēki, kas lieto produktu, ir iepazi-nušies ar šīm instrukcijām.

SATURS

Tehniskie parametri

Svarīga piezīme

Produkta apraksts

Vadības panela apraksts

Lietošanas instrukcija

Tirišana un apkope

lekārtu uzstādīšana

Apkalpošana

Vides aizsardzība

TEHNISKIE PARAMETRY
Spriegums 230 V ~ 50 Hz
Ieejas jauda 150 W
Izvada versija Cilindra veida izvads
Montāža	lebūvējams attiecīgā virtuves mēbelē
Platums	600 mm
Dzilums	310-470 mm
Augstums	175 mm
Izvada cauruļvada diametrs	120 mm
Ventilators	1
Ventilatora jaudas pakāpes	2
Ražīgums	320 m^3/h
Tauku filtri	2
Veids	Gaisa izvade vai gaisa cirkuācija
Apgaismojums	1x40w spūldze
Svars	5,9 kg
Trokšņu līmenis	< 57/58 dB (A)

Ražotājam ir tiesības veikt tehniskas izmaiņas, labot iespiedklūdas un atšķirības attēlos bez iepriekšēja brīdi-nājuma.

SVARİGI BRİDINÄJUMI:

Piegãde

• Uzreiz pēc piegādes pārbaudiet, vai ierīcei un tās iepakojumam nav radušies bojājumi pārvadāšanas laikā.
• Ja ierīce ir bojāta, nedarbiniet to. Sazinieties ar tirgotāju, tiklīdz iespējams.
• Nonemiet visus iepakojuma un reklāmu materiālus no ierīces pirms pirmās lietošanas reizes.
• Pienācīgi atbrīvojieties no iepakojuma materiāla.

Uzstādīšana

• lerīce ir paredzēta uzstādīšanai tai izbūvētā virtuves mēbelē.
• levērojiet ierīces savienošanas un uzstādīšanas instrukciju.
• lerīce uzstādīšanas laikā jāatvieno no kontaktligzdas.
• Pirms ierīces pievienošanas, pārliecinieties, ka kontaktligzda ir iezemēta un atbilst visām piemērojamajām regulām.
• Pärliecinieties, ka tikla sprieguma un strāvas aizsardzības vērtības atbilst ierīces tehniskajos parametros dotajām vērtībām. Izmantojiet tikai iezemētas kontaktligzdas.
• Pēc ierīces uzstādīšanas tās vadam vai kēdes atslēdzējam jābūt brīvi pieejamam.
• Tikai autorizēts tehniķis var uzstādīt un pievienot Jūsu ierīci.
• Nepareiza pievienošana un/vai nekompetenta uzstādīšana var izraisīt savainojumus vai pat nāvi.
• Ražotājs neuzņemas atbildību par jebkādiem bojājumiem, kas radušies nepareizas uzstādīšanas dēļ.

Parasta darbināšana

- Izmantoliot iovisi tikoi tā, kā tas aprakstīte liotačanas instrukeliā

- Izmantojiet ierīci mājsaimniecībā un tikai ēdiena tvaika nosūkšanai uz gaisa izvadu vai cirkulāciju.

- Uzstādiet ierīci vismaz 650 mm virs elektriskās virsmas un vismaz 750 mm virs gāzes plīts vai virsmas.

- Nepieskarieties ierīcei ar slapjām vai mitrām rokām.

- Ja konstatēts kāds defekts izslēdziet produktu un atvienojiet spraudkontaktu no kontaktligzdas, vai izslē-dziet kēdes atslēdzēju.

- Nekad nevelciet ierīci aiz vada, lai atvienotu spraudkontaktu no kontaktligzdas; tā vietā atvienojiet ierīci, pieturot aiz spraudkontakta.

- Regulāri pārbaudiet ierīci un elektrības vadu pret bojājumiem. Neieslēdziet bojātu ierīci.

- Neiemērciet elektrības vadu, spraudkontaktu vai ierīci ūdenī vai kādā citā šķidrumā.

- Pārliecinieties, ka visi vadības slēdži ir OFF stāvoklī, kad ierīce netiek lietota.

- Nelietojiet atklātas liesmas zem ierīces! Ja jūs noņemiet gatavošanas trauku no gāzes degļa, noslēdziet gāzes padevi uz minimumu vai izslēdziet to pavisam!

- Pārliecinieties, ka gāzes degļa diametrs atbilst gatavošanas trauka diametram, ko lietojat uz šī degļa. Ja jūs lietojat gatavošanas traukus mazākus nekā rekomendēts, liesmas var skart trauka sānus un tā plastmasas rokturi var sākt svilt – ugunsgrēka risks!

- Kad jūs gatavojat ceptu ēdienu, uzmanīgi pieskatiet gatavošanas traukus. Kad eļļa ir pārkarsusi, pastāv ap-dedzināšanās risks!

- levērojiet intervālu starp filtra nomaiņas un tīrīšanas reizēm (reizi katros 2 mēnešos kā minimums). Ja netiek ievērota šī norāde, pastāv filtrā uzkrājušos tauku aizdegšanās!

- Gaisa izplūdes caurulei jāatbilst visiem piemērojamiem standartiem un noteikumiem.

- Ventilācijas režimā tvaika izvadam – caurulei un izvadam ārā pēc diametra pilnībā jāatbilst iekārtas izvada diametram.

- Izvadīto gaisu nedrīkst laist caur to pašu skursteni, kuru lieto gāzu degšanai, vai šahtu, ko izmanto telpu vēdināšanai un kurā iebūvētas degšanas kameras.

• Ventilācijas darba režimā ienākošai gaisa ieplūdes atverei ir jābūt, apmēram, tikpat lielai vai lielākai nekā

izejošā gaisa atverei.

• Vienlaicīgas ierīces lietošanas tvaika nosūkšanas un ēdienu pagatavošanas režīmā, negatīvais spiediens tel-pā nedrīkst pārsniegt 4 Pa (0.04 mbar).
• Nelietojiet citus piederumus kopā ar ierīci, kā tikai tos, ko ieteicis ražotājs.

Bērni mājsaimniecībā

• lerīce nav paredzēta lietošanai bērniem vai nekompetentiem cilvēkiem. Izmantojiet ierīci vietās, kur šiem cilvēkiem tā nav pieejama..
• lerīce nav paredzēta lietošanai cilvēkiem ar samazinātām fiziskām, maņu vai prāta spējām vai, ja tiem nav nepieciešamo zināšanu. Iznēmuma gadījums ir, kad darbināšana notiek kompetenta cilvēka uzraudzībā,
• kas atbildīgs par viņu drošību.
• Īpaši uzmanīgi lietojiet ierīci bērnu tuvumā.
• Nelaujiet lietot ierīci kā rotallietu.

IEKÄRTAS APRAKSTS

A lebūvējamā daļa
B lekārtas korpuss
C Pagarinoša daļa

Aksesuāri

D atpakalgaitas värsts

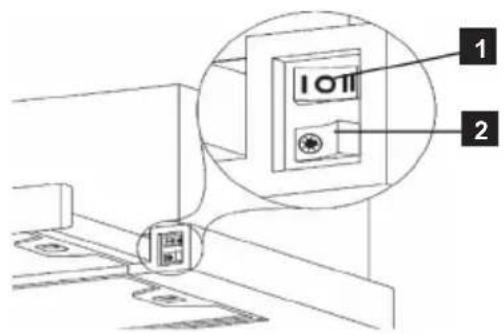

Kontroles panela apraksts

1. Ventilācijas jaudas režīmi
2. Apgaismojuma ieslēgšana/izslēgšana

Pirms pirmās lietošanas

Pirms jaunas ierīces lietošanas, notīriet to ar slapju un pēc tam ar sausu lupatu. Pārliecinieties, ka tekstila tauku filtrs atrodas savā vietā.

Ventilators

Šajā režīmā esošais tvaiks tiek izvadīts no telpas caur izejas caurules vēdināšanas vārpstu. Ja tauku un ogles filtrs ir uzstādīts ierīcē, nonemiet to (skat. Tīrīšanas un apkopes sadalu).

1. Nospiežot simbolus 1-3 var iestatīt ventilācijas ventilatora ātrumu. Ventilācijas ventilators ieslēdzas.
2. Pēc lietošanas nospiediet izvēlēto simbolu vēlreiz, ventilācijas ventilators izslēgsies.

Cirkulācija

Ja no istabas nav iespējams izvilkt izplūdes gaisu, var izmantot recirkulācijas režīmu. Šajā gadījumā izplūdes gaiss tiek filtrēts caur metāla tauku filtru un oglekļa filtru. Šajā filtrā esošā aktīvā ogle palīdz mazināt nepatīkamās smakas. Pēc tam gaiss caur skursteņa augšējā vāka atverēm ieplūst telpā. Skapī iebūvētajām kapucēm ir svarīgi, lai filtrētais gaiss tiktu novirzīts atpakal telpā, pretējā gadījumā pārsegs nedarbosies pareizi.

Izmantojot recirkulācijas režimu, jāiegādājas un jāuzstāda piemērots oglekļa filtrs (skat. Nodaļu Tīrīšana un apkope).

Uzmanību:

Izmantojot muzeja recirkulācijas režīmu (oglekļa filtra uzstādīšana), tiek samazināta izplūdes gaisa plūsma.

TİRİŞANA UN APKOPE

• Pirms tīrīšanas atvienojiet ierīci no strāvas padeves vai atslēdziet padeves kēdi vajadzīqajam sektoram.
• Nemērciet elektrovadu, kontaktdakšu vai pašu jerīci ūdenī vai kādā citā škidrumā.
• Visiem režīmiem uz vadības panela jābūt izslēqtā pozīcijā.
• Ārējo virsmu tīriet ar mīkstu mitru drānu vai jūs variet lietot neitrālus tīrīšanas līdzeklus.
• Neizmantojiet vilnu, raupjus audumus, abrazīvus tīrīšanas līdzekļus, šķīdinātājus vai agresīvus tīrīšanas lī-dzekļus.
• Neizmantot autoklāvus jerīces tīrīšanai!

Filtru tirišana un nomaiņa

a) Metāla sietveida filtrs

Pie normālas ierīces lietošanas metāla filtrus vajadzētu iztīrīt reizi 2 mēnešos. Ja piekopjat biežu cepšanu lielā tauku, eļļas daudzumā, pārbaudes jāveic biežāk.

Nelietojiet ierīci bez metāla sietveida filtriem!

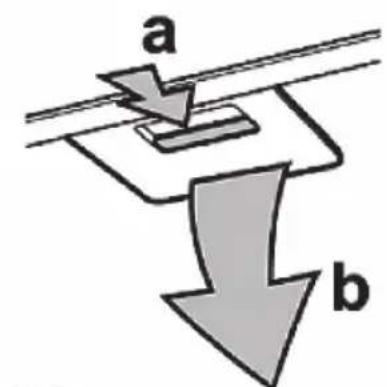

1. Nonemiet metāla filtru. Att 1. Ja ir uzstādīts ogles filtrs, iznemiet to ari.

2. lemērciet metāla filtru siltā ūdenī ar pievienotu mazgāšanas līdzekli. Tī- riet to ar mīkstu

birsti, noskalojiet ar tīru ūdeni un laujiet izžūt.

1. Uzlieciet pilnīgi sausus metāla filtrus atpakaļ pretēji noņemšanas montāžaj.

Att.1

b) Oglu filtri (atseviški pērkami)

Šie filtri lietojami tikai cirkulācijas režīmā.

Filtrs sastāv no aktīvās ogles, kas absorbē smakas. Pēc laika filtrs zaudē savas īpašības un zaudē absorbēšanas spējas. Filtrs nay mazgāiams vai kā citādi iztīrāms.

Pie normālas lietošanas filtrs būtu jāmaina reizi 2 mēnešos. Ja bieži piekopjat cepšanu lielā tauku, eljas daudzumā, tad jāmaina biežāk.

1. Nonemiet metāla filtru. (Att.1)
2. Nospiediet filtra turētāju un iznemiet oglu filtruu filtru. (Att.2)
3. lelieciet jaunu oglekla filtru un nofiksējiet ot ar filtra turētāju.
4. Uzlieciet atpakal metāla filtrus.

• Tikai autorizēts personāls var veikt ierīces uzstādīšanu!
• Tikai clients ir atbildīgs, ne ražotājs, lai tiktu veikta pareiza uzstādīšana. Defektus, ko izraisījusi nepareiza uzstādīšana, nesedz garantija.
• Nonemiet visus iepakojuma un reklāmu materiālus no ierīces pirms pirmās lietošanas reizes.
• Mês rekomendējam, lai uzstādīšanu veic profesionāla firma.
• Ražotājs neuzņemas atbildību par bojājumiem, kurus radījuši cilvēki, dzīvnieki vai priekšmeti nepareizas uzstādīšanas dēl.

BRĪDINĀJUMS!

Tikai autorizēts personāls var veikt šī savienojuma uzstādīšanu!

1. Nonemiet abus tauku vai oglu filtrus.
2. Pie sienas no plīts virsas atstājiet minimums 650mm, ja lietosit elektrisko plīti Un 700mm, ja lietosit gāzes plīti. Att3.
3. Jüs redzësit stiprinājumu cauromus ierīcē nonņemot metāla pārsequ un filtru.
4. Atzīmējiet stiprinājuma vietas un izvada vietu.
5. Izurbiet vajadzigo caurumu izvadam
6. Pevienojiet ierīci izmantojot skrūves Att 4
7. Pie ierīces izvada pievienojiet, ja nepieciešams diametra pāreju, elastīgu cauruļvadu, atstājos gaisa vārstu neskartu, lai tas noslēg-tu atpakalcelu gaisam.

Att 5.Ja lietojiet recirkulāciju atstājiet gofru telpā Att 6.

1. levietojiet filtru.
2. Pievadiet elektrības kabeli pie sienas atveres un savienojiet ar ierīci.

Pirms ierīces noņemšanas atvienojiet to no strāvas padeves avota. Lai noņemtu ierīces detaļas, veiciet visas darbības apgrieztā secībā.

Papildus aksesuāri

Metāla filtrs vienība

pasūtišanas kods 61990008

Oglu filts vienība

pasūtišanas kods 61990005

SERVISA DARBU VEIKŠANA

Spuldzes nomaina

Ja jāveic spuldzes nomaiņa, ľaujiet tai atdzist. Pastāv apdedzināšanās risks!

Lai nomainītu spuldzi, dariet šādi:

• Atvienojiet ierīci no strāvas avota vai atslēdziet strāvas padevi kontūrā, kas nodrošina strāvas padevi ierīcei.
• Nonemiet aizsargstiklu un nomainiet spuldzi ar tāda paša tipa jaunu spuldzi (max. 40W)
  • Uzlieciet atpakal aizsargstiklu
  Piezime: Spuldzi var nomainīt arī nonemot ierīces metāla vāku.

DABAS AIZSARDZİBA

• lepakojuma materiāli un nolietotās ierīces jānodod atkārtotai pārstrādei.
• Kaste pārvadāšanai jāizmet škirojamajos atkritumos.
• Polietilēna maisiņi jānodod atkārtotai pārstrādei.

Ierīces nodošana atkārtotai pārstrādei tās darba mūža beigās:

Simbols uz produkta vai tā iepakojuma informē par to, ka šis produkts nedrīkst nonākt mājsaimniecības atkritumos. Tas jānogādā uz elektrisku vai elektronisku ieriču nodošanas punktu. Pārlieci-noties par to, ka šī produkta nodošana atkritumos veikta pareizi, Jūs palīdzēsiet izvairīties no negatīvas ietekmes uz vidi un cilvēku veselību, kas notiktu, nepareizi atbrīvojoties no šī produkta. Jūs varat uzzināt vairāk par šī produkta nodošanu atkārtotai pārstrādei no vietējiem varas orgāniem, mājsaimniecības atkritumu servisiem vai no veikala, kur iegādājāties šo produktu.
