FlatPAR 151.226 - Maszyna efektów BeamZ - Bezpłatna instrukcja obsługi

Typ produktu	Projektor LED z efektami
Marka	BeamZ
Model	FlatPAR 151.226
Źródło światła	24 diody LED RGB (8 czerwonych, 8 zielonych, 8 niebieskich)
Moc znamionowa	30 W
Kąt wiązki	25°
Wymiary (dł. x szer. x wys.)	260 x 260 x 115 mm
Waga	1,2 kg
Zasilanie	100-240 V AC, 50/60 Hz
Pobór mocy	0,5 A
Tryby sterowania	DMX512, master/slave, autonomiczny, dźwięk
Kanały DMX	3, 4, 6 lub 7 kanałów
Funkcje wbudowane	Stroboskop, ściemnianie, mieszanie kolorów RGB
Temperatura barwowa	Regulacja balansu bieli
Łączność	Złącze DMX 3-pin XLR, złącze zasilania IEC
Chłodzenie	Naturalna konwekcja
Stopień ochrony	IP20 (użytkowanie wewnątrz pomieszczeń)
Montaż	Uchwyt obrotowy z blokadą, mocowanie za pomocą zacisku
Akcesoria w zestawie	Kabel zasilający, instrukcja obsługi
Konserwacja i czyszczenie	Czyścić suchą szmatką; unikać rozpuszczalników
Bezpieczeństwo	Nie patrzeć bezpośrednio na źródło światła; odłączyć przed konserwacją
Części zamienne i naprawialność	Diody LED nie są wymienne indywidualnie; serwis BeamZ

Często zadawane pytania - FlatPAR 151.226 BeamZ

Jak podłączyć FlatPAR 151.226 przez DMX?

Użyj standardowego kabla DMX z 3-pinowymi złączami XLR. Ustaw adres DMX za pomocą przycisków na panelu tylnym. Podłącz wyjście DMX kontrolera do wejścia DMX pierwszego urządzenia, a następnie połącz kolejne urządzenia w łańcuch.

Jakie są dostępne tryby DMX?

Urządzenie oferuje tryby 3, 4, 6 i 7 kanałów. Tryb 3 kanałów steruje czerwonym, zielonym, niebieskim; tryb 4 dodaje ściemnianie; tryb 6 dodaje stroboskop i dodatkowe funkcje; tryb 7 zapewnia dokładniejszą kontrolę.

Jak używać trybu autonomicznego?

W trybie autonomicznym urządzenie działa bez kontrolera DMX. Wybierz wbudowany program za pomocą menu. Możesz regulować szybkość zmian kolorów i jasność.

Jak aktywować tryb dźwiękowy?

Tryb dźwiękowy pozwala urządzeniu reagować na muzykę. Aby go aktywować, wybierz tryb master/slave i ustaw urządzenie jako master z czułością dźwiękową. Wbudowany mikrofon wychwytuje dźwięk otoczenia.

Czy można używać FlatPAR bez DMX?

Tak, urządzenie może działać w trybie autonomicznym, master/slave lub za pomocą pilota zdalnego sterowania (opcjonalnie). Posiada wbudowane programy i tryb dźwiękowy.

Jaka jest żywotność diod LED?

Diody LED mają szacowaną żywotność około 50 000 godzin, przy normalnym użytkowaniu i odpowiedniej wentylacji. Nie zasłaniać otworów wentylacyjnych.

Jak wyczyścić projektor?

Odłącz urządzenie. Użyj miękkiej, suchej szmatki do wycierania zewnętrznej powierzchni. Nigdy nie używaj rozpuszczalników, alkoholu ani środków ściernych. Regularnie czyść soczewki specjalnym środkiem optycznym.

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź, czy kabel zasilający jest prawidłowo podłączony i czy gniazdko działa. Upewnij się, że bezpiecznik nie jest przepalony (znajduje się w pobliżu wejścia zasilania). Jeśli problem nadal występuje, skontaktuj się z serwisem.

Czy mogę samodzielnie wymienić diody LED?

Nie, diody LED nie są wymienne indywidualnie. W przypadku awarii diody LED urządzenie musi zostać naprawione przez autoryzowanego technika lub zwrócone do producenta.

Jak skonfigurować kilka FlatPAR w trybie master/slave?

Połącz urządzenia w łańcuch za pomocą kabli DMX. Na pierwszym urządzeniu (master) wybierz tryb autonomiczny lub dźwiękowy. Na pozostałych (slave) ustaw tryb slave. Wszystkie slave będą podążać za efektami mastera.

INSTRUKCJA OBSŁUGI FlatPAR 151.226 BeamZ

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Beamz nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJE DOTYCZĄCE ROZPAKOWANIA

Gratulujemy zakupu urządzenia marki BeamZ. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zasłaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika bądź dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240V AC/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj go w wilgotnych pomieszczeniach ani na zewnątrz.
• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy ani bezpośrednio po wyłączeniu urządzenia.
• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.
• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu miejsca montażu. Montuj sprzęt w odległości co najmniej 50 cm od materiałów łatwopalnych i zachowuj co najmniej 1 m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie.
• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i nie wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj sprayów do czyszczenia przełączników. To powoduje osiadanie kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków ze zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odłącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu.

NIE PATRZ BEZPOŚREDNIO NA SOCZEWKĘ. Może to spowodować uszkodzenie wzroku. Stroboskop może spowodować atak epilepsji!

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Beamz nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikolwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu.

Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji pary wodnej może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgadza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

INSTALACJA

UWAGA: Respektuj normy bezpieczeństwa dotyczące instalacji urządzenia. Instalacja może być przeprowadzona przez wykwalifikowanego pracownika bądź dystrybutora!

Uwaga:

• Instalacja urządzenia powinna być przeprowadzona na konstrukcji, która jest w stanie utrzymać 10-krotność wagi sprzętu przez godzinę bez żadnych deformacji.
• Instalacja musi być zawsze dodatkowo zabezpieczona, np. linką bezpieczeństwa. Dodatkowe zabezpieczenie musi być skonstruowane w taki sposób, że żaden element instalacji nie spadnie w przypadku awarii głównego zabezpieczenia.
• Upewnij się, że przestrzeń pod instalacją jest wolna od osób postronnych podczas montażu, demontażu oraz serwisu.
• Operator musi się upewnić, że wszelkie instalacje są zaakceptowane przez eksperta przed użytkowaniem sprzętu. Takie instalacje muszą być kontrolowane co najmniej raz na rok.
• Urządzenie powinno być zamontowane w miejscu niedostępnym dla osób postronnych.

UWAGA: Podczas instalacji urządzenia upewnij się, że w pobliżu (0,5 m od urządzenia) nie znajdują się materiały łatwopalne (np. dekoracje).

Panel sterowania oferuje kilka funkcjonalności: możesz łatwo ustawić adresowanie DMX, włączyć gotowe programy lub zresetować urządzenie. Menu główne jest dostępne po naciśnięciu przycisku Mode. Możesz się poruszać w menu za pomocą przycisków Up oraz Down.

Naciśnij Enter, aby wybrać pożądany tryb.

Możesz zmienić wybór naciskając Up oraz Down. Potwierdź każdorazowo nowy wybór naciskając Enter.

Możesz opuścić tryb naciskając Mode. Funkcje urządzenia są opisane w dalszej części instrukcji.

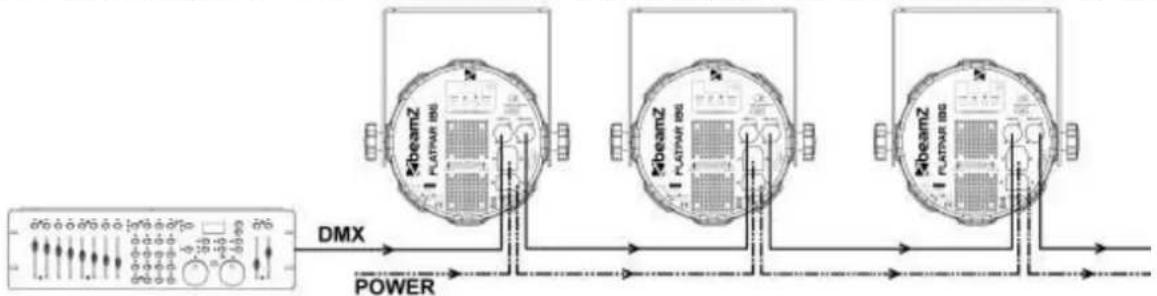

POŁĄCZENIE DMX512

Jeśli używasz standardowego sterownika DMX, możesz podłączyć go kablem DMX do pierwszego urządzenia zgodnego ze standardem DMX w łańcuchu. Podłączaj kolejne urządzenia zgodnie ze schematem zamieszczonym poniżej. Jeśli korzystasz ze sterownika wyposażonego w 5-pinowe gniazdo DMX, będziesz potrzebował odpowiedniego adaptera.

Na końcu ostatniego urządzenia należy wpiąć terminator DMX. Jest to niewielkie urządzenie wyglądające jak wtyk XLR, w którym piny 2 oraz 3 są połączone ze sobą oraz opornikiem 120 Ohm.

TRYB MASTER/SLAVE

Tryb master/slave pozwala na to, aby kilka takich samych urządzeń powielało ustawienia jednego urządzenia "master".

Podłącz 3-pinowy kabel DMX do wyjścia DMX w pierwszym urządzeniu oraz wejścia DMX w kolejnym urządzeniu. Powtórz proces z trzecim, czwartym itd. urządzeniem, albo zobacz sekcję powyżej (Połączenie DMX). Wybierz urządzenie, które będzie kontrolować pozostałe, oraz za pomocą panelu z wyświetlaczem ustaw w nim tryb „master”. Pozostałe urządzenia, które powinny przyjmować ustawienia urządzenia „master”, należy ustawić w trybie „slave”. Teraz wszystkie urządzenia będą pracować tak samo.

Informacja: Każde urządzenie może pracować jako "master" lub "slave".

OBSŁUGA URZĄDZENIA

LED FlatPAR posiada 5 trybów pracy:

A. Tryb Master/Slave – Ustaw urządzenie „Master” w pożądany tryb. Ustaw pozostałe urządzenia w tryb DMX, adres D001. B. Tryb DMX – (D001 – D512) Ta funkcja pozwoli Ci na kontrolę każdego urządzenia zapomocą sterownika DMX. C. Tryb manualny UV – Dopasuj jedną z czterech grup diod UV, aby zmiksować efekt. D. Tryb Auto/Dźwiękowy – Urządzenie posiada 3 programy auto oraz 3 programy reagujące na dźwięk. Aby zatwierdzić wybór programu, naciśnij przycisk ENTER. E. Tryb IR: Urządzenie może być sterowane za pomocą dołączonego pilota IR.

Po wybraniu trybu działania, musisz potwierdzić go naciskając ENTER.

MODE	MENU	UP - DOWN
DMX Adress(ch. 1-512)
AUTO 1(instant)
AUTO 2(fade smooth)
AUTO 3(fade in/out)
SOUND Mode
MANUAL(colour UV)
MANUAL(colour UV)
MANUAL(colour UV)
MANUAL(colour UV)
FLASH

TRYB DMX

Aby sterować urządzeniem za pomocą sterownika DMX, należy podłączyć je kablem DMX oraz ustawić odpowiedni adres w zakresie od d001-d512.

TRYB MANUALNY

Włącz urządzenie oraz naciśnij przycisk MENU, aż na wyświetlaczu pojawi się „rXXX”. Jesteś w pierwszym programie typu dimmer. Naciskaj przyciski UP oraz DOWN, aby dopasować intensywność świecenia diod LED oraz potwierdź ustawienie przyciskiem

ENTER. Jeśli pojawi się „gXXX”, jesteś w drugim programie typu dimmer, „bXXX” to trzeci program a „uXXX” to czwarty program.

AUTO/DŹWIĘKOWY

Tryb automatyczny:

• Natychmiastowa zmiana świecenia diod: (PXXX)
• Płynna zmiana programów: (LXXX)
• Płynne wygaszanie programów: (EXXX)

Prędkość działania trybu jest regulowana trzystopniowo (000-255)

PILOT IR

Naciskaj przycisk MODE, aż na wyświetlaczu ukaże się „Iron” lub „IroF”. Następnie naciskaj przyciski UP oraz DOWN, aż na wyświetlaczu ukaże się „Iron”. Naciśnij ENTER by zatwierdzić.

Aby wyłączyć światło:

Naciśnij przycisk OFF na pilocie. Aby włączyć ponownie światła, naciśnij przycisk ON. [1]

Manualny wybór koloru:

Możesz ustawić podstawowy kolor (czerwony, zielony lub niebieski) za pomocą przycisków R, G, B. [3] Intensywność każdego koloru jest regulowana przyciskami Light up oraz Down. [2]

Kolory predefiniowane:

Naciśnij jeden z dwunastu kolorów na pilocie. [4]

AUTO/SOUND za pomocą pilota:

Naciśnij jeden z czterech przycisków, aby wybrać odpowiedni program. Kolejno: Auto, Stroboskop, Fade oraz Sound. [5]

Jeśli bezpiecznik jest niesprawny, wymień go na nowy egzemplarz tego samego typu i wartości. Przed wymianą bezpiecznika wyciągnij kabel zasilający z gniazda.

Instrukcja:

Krok 1: Otwórz śrubokrętem zasłonkę bezpiecznika na tylnym panelu. Krok 2: Wyciągnij bezpiecznik. Krok 3: Włóż nowy bezpiecznik w obudowę. Krok 4: Zasłoń obudowę bezpiecznika oryginalnym plastikiem.

CZYSZCZENIE URZĄDZENIA

Czyszczenie wewnętrznej oraz zewnętrznej soczewki oraz/lub lusterek musi być przeprowadzane systematycznie, aby zapewnić najlepszą moc świecenia. Częstotliwość konserwacji zależy od środowiska, w jakim urządzenie jest użytkowane: wilgoć, dym oraz kurz mogą spowodować akumulację nieczystości na optykach.

• Upewnij się, że przestrzeń pod instalacją jest wolna od osób postronnych.
• Obudowy, miejsca montażu oraz konstrukcje powinny być wolne od jakichkolwiek deformacji.
• Kable zasilające powinny być w doskonałym stanie oraz powinny być wymienione natychmiast w przypadku jakiegokolwiek defektu.
• Aby zabezpieczyć urządzenie przed przegrzaniem, wentylatory (jeśli takie są) oraz kanały wentylacyjne powinny być czyszczone raz na miesiąc.
• Wnętrze urządzenia powinno być czyszczone corocznie za pomocą odkurzacza.
• Do czyszczenia sprzętu należy używać miękkiej szmatki oraz zwykłego płynu do mycia szyb.
• Ostrożnie osuszaj części.
• Dokonuj czyszczenia zewnętrznej soczewki co najmniej co miesiąc. Wewnętrzne soczewki powinny być czyszczone co 30/60 dni.

UWAGA: Wewnętrzne czyszczenie powinno być przeprowadzane przez wykwalifikowaną osobę.

KANAŁY DMX

6 kanałów

Channel	Function	Value	Function
CH1	Master Dimming	000-255	Dimming 0-100%
CH2	LED Red	000-255
CH3	LED Green	000-255
CH4	LED Blue	000-255
CH5	Auto / Sound Mode	000-050	No function
		051-100	Auto 1 Instant
		101-150	Auto 2 Fade smooth
		151-200	Auto 3 Fade in/out
		201-255	Sound mode
CH6		000-003	No function
		004-255	Strobe / Speed

SPECYFIKACJA TECHNICZNA

Napięcie znamionowe: AC100~240V 50/60Hz

Moc znamionowa: 45W
