Typ produktu	Kombinowana lodówko-zamrażarka
Marka	Bosch
Model	KAN62A75
Wysokość (mm)	1860
Szerokość (mm)	700
Głębokość (mm)	650
Masa netto (kg)	78
Pojemność netto lodówki (L)	380
Pojemność netto zamrażarki (L)	120
Klasa energetyczna	A++
Roczne zużycie energii (kWh)	290
Poziom hałasu (dB)	38
Zasilanie elektryczne	220-240 V, 50 Hz
Główne funkcje	SuperCool, SuperFreeze, tryb Eco, wyświetlacz elektroniczny
Oświetlenie wewnętrzne	LED
Liczba półek	5 (w tym 2 regulowane)
Rodzaj zamrażania	4 gwiazdki, czas przechowywania 10 h
Dystrybutor wody	Nie
Konserwacja i czyszczenie	Czyścić powierzchnie miękką ściereczką z wodą z mydłem; ręczne rozmrażanie zamrażarki
Bezpieczeństwo	Alarm drzwi, blokada rodzicielska, automatyczne wyłączenie w przypadku przegrzania
Części zamienne i łatwość naprawy	Wskaźnik naprawialności 8/10; części dostępne na stronie Bosch

Często zadawane pytania - KAN62A75 BOSCH

Jak ustawić temperaturę w lodówce KAN62A75?

Użyj przycisków + i - na panelu sterowania. Zalecana temperatura to +4 °C dla lodówki i -18 °C dla zamrażarki.

Co zrobić, gdy włączy się alarm dźwiękowy?

Alarm włącza się, gdy drzwi są otwarte zbyt długo lub gdy temperatura wewnętrzna jest zbyt wysoka. Zamknij drzwi lub sprawdź, czy zamrażarka się rozmroziła.

Jak włączyć tryb SuperCool lub SuperFreeze?

Naciśnij przycisk SuperCool (lodówka) lub SuperFreeze (zamrażarka). Tryb wyłącza się automatycznie po około 6 godzinach lub po osiągnięciu docelowej temperatury.

Jak wyczyścić wnętrze mojej lodówki Bosch?

Odłącz urządzenie, wyjmij żywność i półki. Czyść wilgotną miękką ściereczką z delikatnym detergentem. Spłucz i dokładnie osusz.

Dlaczego moja lodówka hałasuje?

Normalne odgłosy pracy pochodzą od sprężarki, wentylatora lub cyrkulacji czynnika chłodniczego. Jeśli hałas jest nadmierny, sprawdź, czy urządzenie stoi równo.

Jak rozmrozić zamrażarkę w KAN62A75?

Wyłącz urządzenie, wyjmij żywność i umieść pojemnik na wodę z rozmrażania. Pozostaw drzwi otwarte, aż lód się roztopi. Nie używaj ostrych narzędzi.

Gdzie znaleźć tabliczkę znamionową urządzenia?

Tabliczka znamionowa znajduje się wewnątrz lodówki, na lewej ścianie bocznej, w pobliżu pojemnika na warzywa.

Jak wymienić żarówkę LED w lodówce?

Oświetlenie LED jest wbudowane i wymaga wymiany przez serwis. Skontaktuj się z autoryzowanym technikiem Bosch.

Co robić w przypadku przerwy w dostawie prądu?

Nie otwieraj drzwi. Lodówka utrzymuje chłód przez około 4 godziny, a zamrażarka do 10 godzin. Po przywróceniu zasilania sprawdź żywność.

Jak zdobyć części zamienne do KAN62A75?

Sprawdź stronę Bosch Service lub skontaktuj się z obsługą klienta. Model jest naprawialny ze wskaźnikiem 8/10.

INSTRUKCJA OBSŁUGI KAN62A75 BOSCH

Instrukcja obsługi i montażu

Przycisk „alarm off/lock”

Przycisk służy do

Wskazówki bezpieczeństwa i wskazówki ostrzegawcze 100

Wskazówki dotyczące usuwania starego urządzenia i opakowania 101

Zakres dostawy 101

Ustawianie urządzenia 102

Wymiary ustawienia 103

Kąt otwarcia drzwi 103

Wypoziomowanie urządzenia 104

Podłączenie urządzenia 104

Demontaż drzwi urządzenia i uchwytów ..... 105

Opis urządzenia 106

Włączanie urządzenia 108

Nastawianie temperatury 108

Funkcja alarm 109

Pojemność użytkowa 109

Maksymalna wydajność zamrażania ..... 109

Zamrażanie świeżych produktów spożywczych 109

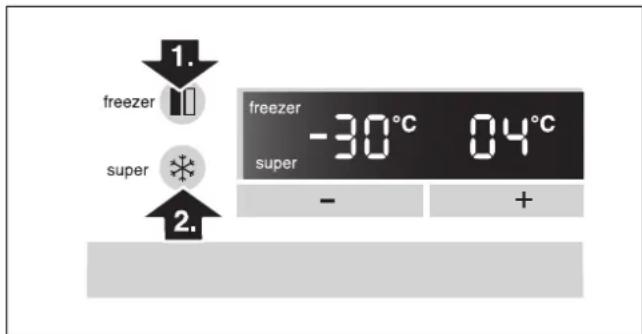

Funkcja „super zamrażanie“ 110

Rozmrażanie mrożonek 111

Komora chłodzenia 111

Funkcja „super chłodzenie“ 111

Wyposażenie komory zamrażania 112

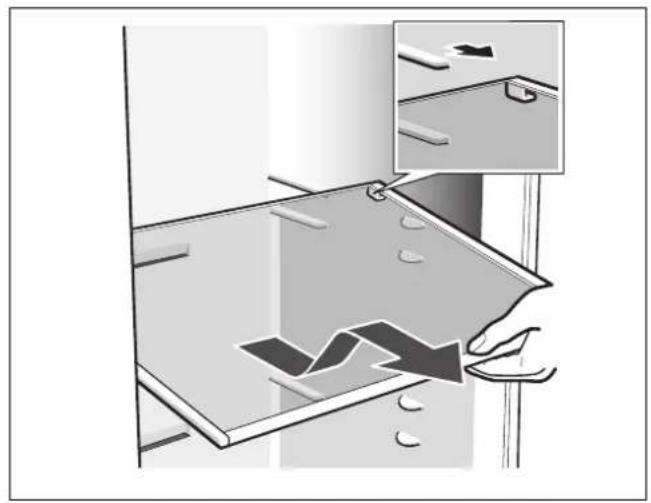

Wnętrze urządzenia z możliwością konfiguracji 113

Wyłączanie urządzenia i wyłączanie na dłuższy czas 113

Odmrażanie 113

Czyszczenie urządzenia 114

Oświetlenie 114

Oszczędzanie energii 115

Odgłosy pracy urządzenia 115

Usuwanie drobnych usterek we własnym zakresie 116

Autotest urządzenia 117

Serwis obsługi klienta 117

Wskazówki bezpieczeństwa i wskazówki ostrzegawcze

Przed pierwszym włączeniem urządzenia

Proszę przeczytać starannie instrukcje użytkowania i montażu! Zawierają one ważne informacje na temat ustawienia, użytkowania i konserwacji urządzenia.

Producent nie odpowiada za szkody wynikłe z nieprzestrzegania wskazówek i ostrzeżeń podanych w instrukcji użytkowania. Proszę przechować instrukcję i wszystkie dokumenty do dalszego zastosowania lub dla ewentualnego kolejnego użytkownika urządzenia.

Bezpieczeństwo techniczne

Urządzenie zawiera niewielką ilość nieszkodliwego dla środowiska naturalnego, ale palnego czynnika chłodniczego R600a. Uważać, aby podczas transportowania i montażu nie doszło do uszkodzenia przewodów obiegu czynnika chłodniczego. Pryskający środek chłodniczy może spowodować zranienie oczu, albo się zapalić.

W przypadku uszkodzenia

• otwarty ogień i źródła zapłonu trzymać z dala od urządzenia,
• pomieszczenie, w którym stoi urządzenie, przewietrzyć kilka minut, ■ wyłączyć urządzenie i wyjąć wtyczkę z gniazdka sieciowego, ■ zawiadomić autoryzowany serwis.

Im więcej medium chłodzącego zawiera urządzenie, tym większe musi być pomieszczenie, w którym stoi urządzenie. W zbyt małym pomieszczeniu, w przypadku przecieku, może powstać zapalna mieszanina gazu z powietrzem.

Pomieszczenie musi być tak duże, aby na każde 8 g medium chłodzącego w urządzeniu przypadał co najmniej 1 m³ pomieszczenia. Ilość medium chłodzącego, którą zawiera urządzenie, podana jest na tabliczce znamionowej we wnętrzu urządzenia.

Jeżeli przewód zasilający zostanie uszkodzony, wtedy musi zostać wymieniony przez producenta, autoryzowany serwis lub przez uprawnionego do tego fachowca. Niewłaściwie przeprowadzony montaż lub naprawa może spowodować poważne niebezpieczeństwo zagrażające użytkownikowi.

Naprawy może przeprowadzić tylko i wyłącznie producent, autoryzowany serwis lub uprawniony do tego fachowiec.

Wolno używać tylko części oryginalnych urządzenia producenta. Producent gwarantuje, że tylko te części spełniają wymogi bezpieczeństwa.

Przedłużacz przewodu zasilającego można nabyć tylko poprzez serwis.

Podczas użytkowania

Do urządzenia nie wolno wkładać żadnych innych urządzeń elektrycznych (jak np. grzejniki, elektryczne maszynki do lodu itp.). Niebezpieczeństwo eksplozji! Do czyszczenia i rozmrażania nie stosować nigdy urządzeń czyszczących strumieniem pary! Para może osadzić się na przewodach elektrycznych i spowodować zwarcie. Niebezpieczeństwo porażenia prądem! Do usuwania warstwy szronu lub lodu nie wolno używać żadnych szpiczastych ani ostrych przedmiotów. W ten sposób można uszkodzić przewody medium chłodniczego. Pryskające medium chłodnicze może się zapalić lub spowodować zranienie oczu. ■ W urządzeniu nie wolno przechowywać żadnych produktów, które zawierają palne gazy aerozolowe (np. dozowniki w aerozolu) ani materiałów wybuchowych. Niebezpieczeństwo eksplozji! Nie stawać na cokole, wysuwanych szufladach i półkach ani na drzwiach urządzenia; nie używać ich jako podpórki. ■ Przed przystąpieniem do czyszczenia wyjąć wtyczkę z gniazdka sieciowego lub wyłączyć bezpiecznik w sieci elektrycznej. Przy wyjmowaniu wtyczki trzymać za obudowę wtyczki; nie ciągnąć za elektryczny przewód zasilający. ■ Wysokoprocentowe alkohole przechowywać tylko na stojąco w szczelnie zamkniętych butelkach. ■ Elementów z tworzywa sztucznego i uszczelnienia drzwi nie zabrudzać olejem ani tłuszczem. W przeciwnym przypadku elementy z tworzywa sztucznego i uszczelnienie drzwi staną się porowate. - Nie zasłaniać ani nie zastawiać otworów wlotu i wylotu powietrza. ■ Urządzenie może być obsługiwane przez osoby (również dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych albo nie posiadających odpowiedniego doświadczenia/wiedzy tylko pod stałą kontrolą osoby odpowiadającej za ich bezpieczeństwo lub po dokładnym pouczeniu w obsłudze urządzenia. ■ W komorze zamrażania nie wolno przechowywać żadnych płynów w butelkach ani w puszkach (szczególnie napojów zawierających dwutlenek węgla). Butelki i puszki mogą pęknąć! ■ Mrożonek nie wkładać do ust bezpośrednio po wyjęciu z komory zamrażania. Niebezpieczeństwo poparzenia lodem! ■ Unikać dłuższego kontaktu dłoni z mrożonkami, lodem lub przewodami wyparki itp. Niebezpieczeństwo poparzenia lodem!

Dzieci w gospodarstwie domowym

■ Opakowania ani jego części nie pozostawiać dzieciom do zabawy. Niebezpieczeństwo uduszenia składanym kartonem i folią! ■ Nie zezwalać dzieciom na zabawę urządzeniem! ■ Przy urządzeniach wyposażonych w zamek drzwiowy: klucz przechowywać w miejscach niedostępnych dla dzieci!

Przepisy ogólne

Urządzenie przeznaczone jest

■ do chłodzenia i zamrażania produktów spożywczych, ■ do przygotowywania lodu.

Urządzenie przeznaczone jest do użytku w prywatnym gospodarstwie domowym oraz lokalach mieszkalnych.

Urządzenie nie powoduje zakłóceń fal radiowych zgodnie z normą Unii Europejskiej 2004/108/EC.

Obieg medium chłodniczego jest sprawdzony pod względem szczelności.

Urządzenie to spełnia warunki przepisów bezpieczeństwa dla urządzeń elektrycznych (EN 60335-2-24).

Wskazówki dotyczące usuwania starego urządzenia i opakowania

Usuwanie opakowania

Opakowanie chroni urządzenie przed uszkodzeniem w czasie transportu. Materiały zastosowane na opakowanie urządzenia są nieszkodliwe dla środowiska i nadają się do przeróbki wtórnej. Prosimy Państwa o pomoc: proszę usunąć opakowanie w sposób zgodny z zasadami ochrony środowiska lub oddać do przeróbki wtórnej.

Aktualne informacje dotyczące usuwania odpadów można uzyskać w punkcie zakupu urządzenia albo w urzędzie miasta lub gminy.

Usuwanie starego urządzenia

Stare urządzenia nie są bezwartościowym odpadem! Poprzez przeróbkę wtórną można odzyskać cenne surowce.

Niniejsze urządzenie oznaczone jest zgodnie z europejskimi przepisami 2002/96/EG o zużytych urządzeniach elektrycznych i elektronicznych (waste electrical and electronic equipment – WEEE). Przepisy te wytyczają ramowe warunki zwrotu i recyklingu zużytych urządzeń, ważne w całej Unii Europejskiej.

⚠️ Ostrzeżenie

Stare urządzenie uczynić niezdatnym do użycia

1. Wyjąć wtyczkę z gniazdka sieciowego.
2. Odciąć elektryczny przewód zasilający i usunąć wraz z wtyczką.
3. Nie wyjmować półek i pojemników, aby utrudnić dzieciom wchodzenie do środka!
4. Nie pozwalać dzieciom na zabawę zużytym urządzeniem. Niebezpieczeństwo uduszenia!

Urządzenia chłodzące zawierają media chłodzące i gazy izolacyjne. Media chłodzące i gazy izolacyjne muszą być usunięte fachowo, zgodnie z zasadami ochrony środowiska. Proszę zwracać uwagę na to, aby nie uszkodzić przewodów urządzenia chłodzącego, aż do oddania go w odpowiednim punkcie zbioru zapewniającym usunięcie w sposób zgodny z przepisami o ochronie środowiska.

Zakres dostawy

Po rozpakowaniu proszę sprawdzić, czy jakaś część nie została uszkodzona podczas transportu.

W razie reklamacji proszę zwrócić się do punktu zakupu lub do naszego serwisu.

Dostawa składa się z następujących części:

■ Urządzenie wolnostojące ■ Wyposażenie (zależnie od modelu) ■ Instrukcja obsługi ■ Instrukcja montażu ■ Wykaz punktów serwisowych ■ Gwarancja ■ Informacje odnośnie zużycia energii elektrycznej i odgłosów podczas pracy urządzenia ■ Worek z materiałem montażowym

Ustawianie urządzenia

Transport

Urządzenia są ciężkie i dlatego należy je obowiązkowo zabezpieczyć na czas transportu i montażu.

Ze względu na ciężar i wymiary urządzenia, oraz w celu zminimalizowania ryzyka zranienia osób i uszkodzenia urządzenia, konieczne są co najmniej dwie osoby do zapewnienia bezpiecznego ustawienia.

Miejsce ustawienia

Urządzenie ustawić w suchym, przewietrzanym pomieszczeniu. Nie ustawiać bezpośrednio na słońcu ani w pobliżu źródeł ciepła takich jak kuchenka, kaloryfery itp. Jeżeli nie da się uniknąć ustawienia w pobliżu źródła ciepła, wtedy należy zastosować odpowiednie płyty izolacyjne lub zachować następujące odległości minimalne:

■ Do kuchenek elektrycznych lub gazowych: 3 cm.

■ Do pieca olejowego lub węglowego: 30 cm.

Przy ustawieniu urządzenia bezpośrednio obok innej chłodziarki lub zamrażarki należy zachować odległość co najmniej 25 mm, aby zapobiec kondensacji pary na ściankach.

Jeżeli urządzenie będzie zabudowane od góry osłoną lub szafką, należy zachować szczelinę szerokości 30 mm, aby w razie potrzeby umożliwiać wysunięcie urządzenia z wnęki.

Powietrze ogrzane na tylnej ściance urządzenia musi odpływać bez przeszkód.

Podłoże

Uwaga

Urządzenie jest bardzo ciężkie.

Model: 119 kg

Podłoga na miejscu ustawienia nie może się uginać; w razie potrzeby wzmocnić podłogę.

Aby umożliwiać otwarcie drzwi urządzenia na całą szerokość, także przy ustawieniu w kącie pomieszczenia lub we wnęce, należy zachować po bokach odpowiedni odstęp, który określony jako odstęp minimalny (patrz rozdział „Wymiary ustawienia”).

Jeżeli sąsiadujące szafki lub urządzenia są głębsze niż 60 cm, należy zachować po bokach odpowiedni odstęp, określony jako odstęp minimalny, aby wykorzystać pełny kąt otwarcia drzwi urządzenia (patrz rozdział „Kąt otwarcia drzwi“).

Temperatura pomieszczenia i cyrkulacja powietrza

Temperatura pomieszczenia

Klasa klimatyczna umieszczona jest na tabliczce znamionowej urządzenia. Podaje ona zakres temperatury pomieszczenia, w jakiej może być eksploatowane urządzenie. Tabliczka znamionowa umieszczona jest po prawej stronie na dole w komorze chłodzenia.

Klasa klimatyczna Dopuszczalna temperatura pomieszczenia

SN +10 °C do 32 °C

N +16 °C do 32 °C

ST +16 °C do 38 °C

T +16 °C do 43 °C

Wskazówka

Urządzenie jest w pełni sprawne w obrębie granic temperatury pomieszczenia danej klasy klimatycznej. Jeśli urządzenie klasy klimatycznej SN zostaje eksploatowane przy niższej temperaturze pomieszczenia, wtedy można wykluczyć wystąpienie uszkodzeń urządzenia do temperatury +5 °C.

Cyrkulacja powietrza

Nie wolno nigdy zasłaniać otworów wlotu i wylotu powietrza na tylnej ściance urządzenia. Ogrzane powietrze musi odpływać bez przeszkód. W przeciwnym przypadku agregat chłodzący musi pracować intensywniej. Na skutek tego zwiększa się zużycie energii elektrycznej.

Elementy dystansowe, które należą do zakresu dostawy, należy wsunąć na przewidziane do tego celu uchwyty na tylnej ściance urządzenia. Dzięki temu zachowana zostanie odpowiednia odległość urządzenia od ściany.

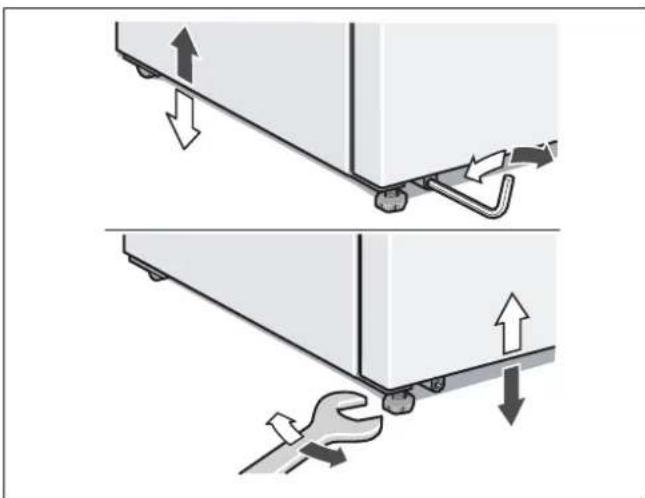

Wypoziomowanie urządzenia

Aby zapewnić prawidłowość działania urządzenia, należy je odpowiednio ustawić i wyważyć za pomocą poziomnicy.

Jeśli urządzenie nie stoi prosto, może to doprowadzić do wycieku wody z kostkarki do lodu, do nierównomiernego przygotowywania kostek lodu lub nieprawidłowego domykania drzwi.

W celu wypoziomowania urządzenia:

1. Urządzenie ustawić w przewidzianym do tego miejscu.
2. Przednie nóżki nastawić kluczem płaskim.
3. Tylne nóżki nastawić kluczem imbusowym.

Podłączenie urządzenia

Ustawienie i podłączenie urządzenia zlecić uprawnionemu specjaliście zgodnie z instrukcją montażu, która należy do zakresu dostawy.

Zabezpieczenia transportowe pojemników oraz półek usunąć dopiero po ustawieniu urządzenia.

Przyłącze wody wykonać obowiązkowo przed przyłączem elektrycznym.

Oprócz prawnie obowiązujących przepisów krajowych należy przestrzegać również warunków podłączania określonych przez terenowe zakłady energetyczne i terenowe zakłady zaopatrzenia w wodę.

Po ustawieniu urządzenia odczekać co najmniej 1 godzinę, zanim urządzenie zostanie włączone. Podczas transportu może się zdarzyć, że olej zawarty w sprężarce przemieści się do systemu chłodzenia.

Przed pierwszym uruchomieniem należy wymyć wnętrze urządzenia (patrz rozdział „Czyszczenie urządzenia”).

Podłączenie elektryczne

Nie wolno używać żadnych przedłużaczy ani rozdzielaczy elektrycznych. Urządzenie można podłączyć do sieci elektrycznej tylko poprzez gniazdko zainstalowane na stałe.

Gniazdko sieciowe musi znajdować się blisko urządzenia i musi być łatwo dostępne dla użytkownika również po ustawieniu urządzenia.

Urządzenie spełnia warunki klasy ochronnej I. Urządzenie podłączać tylko do źródła prądu zmiennego 220-240 V/50 Hz poprzez gniazdko wtykowe z przewodem ochronnym, zamontowane w sposób zgodny z obowiązującymi przepisami. Gniazdko musi być zabezpieczone bezpiecznikiem dla natężenia 10 do 16 A lub większego.

Jeżeli urządzenie ma być eksploatowane w kraju pozaeuropejskim, należy sprawdzić na tabliczce znamionowej, czy podane tam napięcie i rodzaj prądu jest zgodne z parametrami sieci elektrycznej na miejscu instalacji urządzenia. Tabliczka znamionowa znajduje się wewnątrz urządzenia na dole z prawej strony. Ewentualną, konieczną wymianę elektrycznego przewodu zasilającego może przeprowadzić tylko uprawniony specjalista elektryk.

⚠️ Ostrzeżenie

W żadnym wypadku nie podłącać urządzenia do elektronicznych „wtyczek oszczędnościowych“.

Do eksploatacji naszych urządzeń można używać przetwornic o sinusoidalnym prądzie wyjściowym oraz przetwornic z regulacją napięcia taktowanych częstotliwością sieci. Przetwornice z regulacją napięcia taktowane częstotliwością sieci są używane przy instalacjach fotowoltaicznych podłączonych do publicznej sieci elektrycznej. Przy rozwiązaniach „wyspowych”, (np. statki lub chaty górskie względnie schroniska) z brakiem dostępu do bezpośredniego podłączenia do publicznej sieci elektrycznej, proszę używać przetwornic o sinusoidalnym prądzie wyjściowym.

Demontaż drzwi urządzenia i uchwytów

Jeżeli urządzenie nie mieści się w drzwiach pomieszczenia, można odkręcić drzwi urządzenia i uchwyty.

Uwaga

Odkręcanie drzwi urządzenia może zostać przeprowadzone tylko przez autoryzowany serwis.

Niniejsza instrukcja obsługi przeznaczona jest dla wielu modeli.

Odchylenia od wyposażenia i szczegółów przedstawionych na rysunkach są możliwe.

* Nie dla wszystkich modeli.

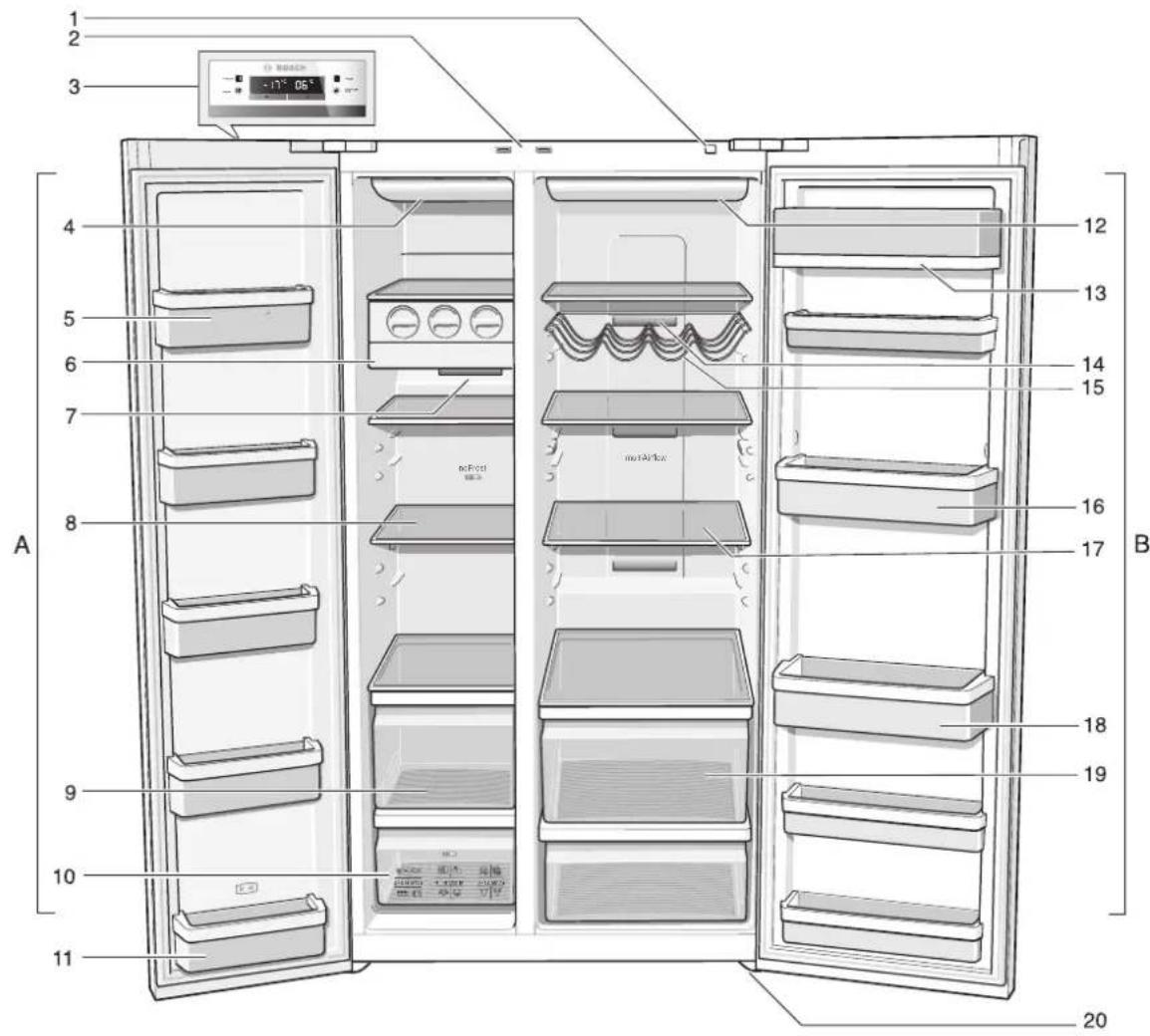

A	K	o	m	o	r	a	z	a
B	K	o	m	o	r	a	c	h

1 Przycisk włączanie/wyłączanie 2 Przełącznik oświetlenia komory chłodzenia i komory zamrażania 3 Panel obsługi i wyświetlacz 4 Oświetlenie komory zamrażania 5 Półka na drzwiach 6 Kostkarka do lodu 7 Otwór wylotu powietrza 8 Szklana półka w komorze zamrażania 9 Pojemnik 10 Kalendarz mrożonek 11 Półka na drzwiach (półka 2-gwiazdkowa) do lodzenia krótkotrwałego przechowywania produktów spożywczych oraz lodów. 12 Oświetlenie komory chłodzenia 13 Pojemnik na masło i ser 14 Otwór wylotu powietrza 15 Półka na butelki * 16 Półka na drzwiach 17 Szklana półka w komorze chłodzenia 18 Półka na duże butelki 19 Pojemnik na warzywa 20a Odkręcane nóżki

Panel obsługi i wyświetlacz

Panel obsługi oraz wyświetlacz na drzwiach to jedno pole przyciskowe.

Poprzez dotknięcie pola przyciskowego włączana zostaje odpowiednia funkcja.

A Wyświetlacz komory zamrażania B Wyświetlacz komory chłodzenia

1 Przycisk freezer

Aby umożliwić przeprowadzenie nastawień dla obszaru komory zamrażania, należy naciskać przycisk, aż na wyświetlaczu komory zamrażania zaświeci się „freezer”.

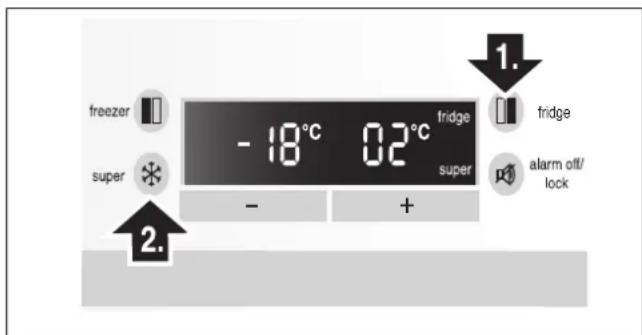

2 Przycisk „super“

Do włączenia funkcji „super chłodzenie” (komora chłodzenia) lub „super zamrażanie” (komora zamrażania).

Patrz rozdział „Super chłodzenie” lub „Super zamrażanie”.

3 Przyciski nastawiania +/-

Przyciski służą do nastawiania temperatury w komorze chłodzenia i zamrażania.

■ wyłączania dźwiękowego sygnału ostrzegawczego (patrz rozdział „Funkcja alarm”), ■ włączania i wyłączania blokady przycisków.

W celu włączenia i wyłączenia blokady przycisków należy nacisnąć przycisk i przytrzymać 5 sekund. Jeżeli funkcja jest włączona, na wyświetlaczu świeci się lock.

5 Przycisk fridge

W celu przeprowadzenia nastawień dla obszaru komory chłodzenia, należy naciskać przycisk, aż na wyświetlaczu komory chłodzenia pojawi się „fridge”.

Włączanie urządzenia

Urządzenie włączyć przyciskiem włączanie/wyłączanie. Rozlega się dźwiękowy sygnał ostrzegawczy.

Nacisnąć przycisk alarm off/lock. Dźwiękowy sygnał ostrzegawczy wyłącza się.

Wskaźnik alarm wyłącza się, jak tylko urządzenie uzyska nastawioną temperaturę.

Po upływie kilku godzin urządzenie uzyska nastawione wstępnie wartości temperatury. Nie wkładać przedtem do urządzenia żadnych produktów spożywczych.

Zaleca się następujące temperatury:

■ Komora zamrażania: -18 °C ■ Komora chłodzenia: +4 °C

Nastawianie temperatury

Komora zamrażania

Temperaturę komory zamrażania można nastawiać w zakresie od -14 °C do -24 °C.

Zaleca się nastawienie na -18 °C.

Ostatnia nastawiona wartość zostanie zapisana w pamięci.

1. Naciskać przycisk freezer, aż na wyświetlaczu komory zamrażania ukaże się „freezer”.
2. Nastawić temperaturę przyciskami nastawiania + (cieplej) lub - (chłodniej).

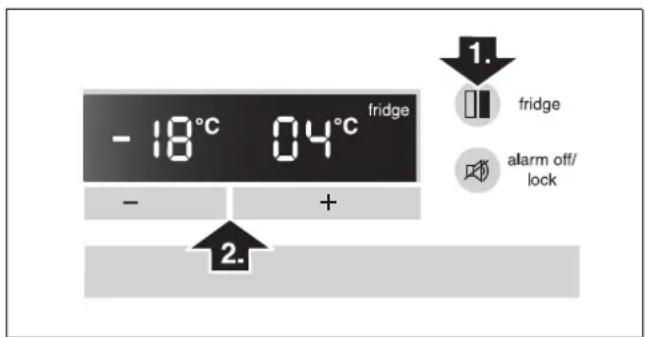

Komora chłodzenia

Temperaturę komory chłodzenia można nastawiać w zakresie +2 °C do +8 °C.

Temperaturę można nastawiać w stopniach co 1 °C.

Ostatnia nastawiona wartość zostanie zapisana w pamięci.

Zaleca się nastawienie na +4 °C.

Łatwo psujące się produkty spożywcze nie powinny być przechowywane w temperaturze powyżej +4 °C.

1. Naciskać przycisk fridge, aż na wyświetlaczu komory chłodzenia ukaże się „fridge”.
2. Nastawić temperaturę przyciskami nastawiania + (cieplej) lub - (chłodniej).

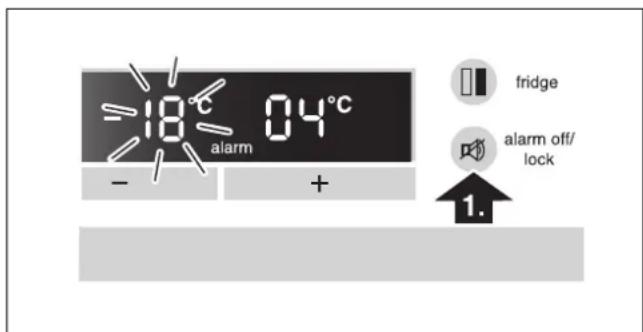

Dźwiękowy sygnał ostrzegawczy wyłącza się po naciśnięciu przycisku alarm off/lock.

Alarm może się włączyć w następujących przypadkach:

Alarm drzwi

Alarm drzwi włącza się, jeżeli jakieś drzwi urządzenia są otwarte dłużej niż jedną minutę. Dźwiękowy sygnał ostrzegawczy wyłącza się, gdy drzwi zostaną zamknięte.

Alarm temperatury

Alarm temperatury włącza się, jeżeli w komorze zamrażania oraz komorze chłodzenia jest za ciepło i produkty spożywcze zagrożone są zepsuciem.

Dźwiękowy i optyczny sygnał ostrzegawczy może się włączyć także wtedy, gdy mrożonki nie są zagrożone, a mianowicie w następujących przypadkach:

■ Po włączeniu urządzenia. ■ Po włożeniu dużej ilości świeżych produktów spożywczych.

Komora zamrażania

Na wyświetlaczu miga nastawiona temperatura komory zamrażania i ukazuje się „alarm“.

Na wskaźniku temperatury wyświetla się na 10 sekund najwyższa temperatura, jaka panowała w komorze zamrażania. Następnie pojawi się ponownie nastawiona temperatura.

Meldunek alarm zgaśnie, gdy tylko nastawiona temperatura zostanie ponownie osiągnięta.

Wskazówka

Lekko rozmrożonych i rozmrożonych produktów nie wolno ponownie zamrażać. Produkty można ponownie zamrozić po przygotowaniu (ugotowaniu lub upieczeniu) jako gotowe danie.

Nie wykorzystywać wówczas maksymalnego dopuszczalnego okresu przechowywania.

Komora chłodzenia

Na wyświetlaczu ukazuje się „alam“.

Uwaga

Jeżeli w komorze chłodzenia było za ciepło, wtedy proszę ugotować produkty przed spożyciem. W razie wątpliwości nie używać surowych produktów spożywczych.

Pojemność użytkowa

Informacja o pojemności użytkowej urządzenia podana jest na tabliczce znamionowej (patrz rysunek w rozdziale „Serwis obsługi klienta“).

Całkowite wykorzystanie pojemności komory zamrażania

W celu umieszczenia maksymalnej ilości mrożonek, można wyjąć z urządzenia najwyżej usytuowany pojemnik na mrożonki. Produkty spożywcze można wtedy układać bezpośrednio w dolnym pojemniku na mrożonki oraz na półkach komory zamrażania.

Maksymalna wydajność zamrażania

Dane dotyczące maksymalnej wydajności zamrażania w ciągu 24 godzin podane są na tabliczce znamionowej (patrz rysunek w rozdziale „Serwis obsługi klienta“).

Zamrażanie świeżych produktów spożywczych

Do zamrażania używać tylko świeżych produktów dobrej jakości.

Warzywa powinny być blanszowane przed zamrożeniem, aby zachowały wartości odżywcze, zapach oraz barwę. Oberżyny, papryka, cukinia oraz szparagi nie muszą być blanszowane.

Literaturę na temat zamrażania oraz blanszowania można nabyć w księgarniach.

Wskazówka

Produkty spożywcze przeznaczone do zamrożenia nie powinny stykać się z już zamrożonymi produktami.

Do zamrażania nadają się: Pieczywo, ryba oraz owoce morza, mięso, dziczyzna, drób, warzywa, owoce, zioła, jajka bez skorupki, produkty mleczne jak ser, masło i twaróg, gotowe potrawy i resztki potraw jak zupy, dania jednogarnkowe, gotowane mięso i ryby, potrawy z ziemniaków, zapiekanki oraz desery. Do zamrażania nie nadają się: Rodzaje warzyw, które można spożywać na surowo, jak sałaty liściaste lub rzodkiewka, jajka w skorupce, winogrona, całe jabłka, gruszki oraz brzoskwinie, jajka na twardo, jogurt, zsiadłe mleko, kwaśna śmietana, Crème fraîche (lekko ukwaszona śmietana, zawierająca około 35% tłuszczu) oraz majonez.

Opakowanie mrożonek

Produkty spożywcze przeznaczone do zamrożenia należy szczelnie zapakować, aby nie straciły smaku i nie wyschły.

1. Produkt przeznaczony do zamrożenia włożyć do odpowiedniego opakowania.
2. Wycisnąć powietrze.
3. Szczelnie zamknąć opakowanie.
4. Zapisać na opakowaniu zawartość i datę zamrożenia.

Na opakowania nadają się:

Folie z tworzywa sztucznego, folie „wężowe“ z polietylenu, folie aluminiowe, pojemniki do zamrażania. Produkty te można nabyć w sklepach.

Na opakowania nie nadają się:

Papier pakowy, papier pergaminowy, celofan, worki na śmieci i używane reklamówki.

Do zamknięcia opakowania nadają się:

Okrągłe gumki, klipsy z tworzywa sztucznego, nici do wiązania, taśmy klejące odporne na działanie zimna itp. Woreczki foliowe i węże foliowe z polietylenu można zaspawać urządzeniem do spawania folii.

Okres przechowywania mrożonek

Zależy od rodzaju produktu spożywczego.

Przy temperaturze wynoszącej -18 °C:

■ ryby, wędliny, gotowe potrawy, ciasto i pieczywo: do 6 miesięcy ■ ser żółty, drób, mięso: do 8 miesięcy ■ warzywa i owoce: do 12 miesięcy

Funkcja „super zamrażanie“

Produkty spożywcze należy możliwe szybko całkowicie zamrozić aby zachowały witaminy, wartości odżywcze, swój wygląd i smak.

Aby poprzez włożenie świeżych produktów spożywczych nie spowodować niekorzystnego wzrostu temperatury, włączyć funkcję „super zamrażanie” na kilka godzin przed włożeniem produktów. Na ogół wystarczają 4–6 godzin.

Jeżeli ma być wykorzystana maksymalna wydajność zamrażania, wtedy trzeba włączyć funkcję „super zamrażanie“ 24 godziny przed włożeniem nowych produktów.

Mniejsze ilości produktów spożywczych (do 2 kg) można zamrażać bez włączania funkcji „szybkie zamrażanie“.

Włączanie funkcji „super zamrażanie“

1. Naciskać przycisk freezer, aż na wyświetlaczu komory zamrażania ukaże się „freezer”.
2. Nacisnąć przycisk super. Jeżeli funkcja „super zamrażanie“ jest włączona, wtedy na wyświetlaczu pojawia się „super”.

Wyłączanie funkcji „super zamrażanie“

1. Naciskać przycisk freezer, aż na wyświetlaczu komory zamrażania ukaże się „freezer”.
2. Nacisnąć przycisk super.

Jeżeli funkcja „super zamrażanie” jest wyłączona, wtedy na wyświetlaczu gaśnie „super”.

Wskazówka

Funkcja „super zamrażanie” wyłącza się automatycznie po upływie 2½ dni.

Rozmrażanie mrożonek

Zależnie od rodzaju mrożonek i ich dalszego zastosowania, do wyboru są następujące możliwości rozmrażania:

■ w temperaturze pokojowej, ■ w chłodziarce, ■ w piekarniku elektrycznym z/bez wentylatora gorącego powietrza, ■ w kuchence mikrofalowej.

Uwaga

Lekko rozmrożonych i rozmrożonych produktów nie wolno ponownie zamrażać. Produkty można ponownie zamrozić po przygotowaniu (ugotowaniu lub upieczeniu) jako gotowe danie.

Nie wykorzystywać całkowicie maksymalnego dopuszczalnego okresu przechowywania.

Komora chłodzenia

Komora chłodzenia jest idealnym miejscem do przechowywania gotowych potraw, pieczywa i ciasta, konserw, skondensowanego mleka, twardych serów, owoców i warzyw wrażliwych na działanie niskich temperatur oraz owoców południowych.

Przestrzegać przy rozmieszczaniu produktów spożywczych

■ Produkty spożywcze wkładać dobrze zapakowane lub przykryte. Dzięki temu zachowany zostanie aromat, kolor i świeżość. Poza tym zapobiega to przeniesieniu się zapachów i smaków oraz przebarwieniom elementów z tworzyw sztucznych. ■ Gorące potrawy i napoje schłodzić przed włożeniem do urządzenia. Nie zastawiać otworów wylotu powietrza produktami spożywczymi, aby nie utrudniać cyrkulacji powietrza. Produkty spożywcze składowane w pobliżu otworów wylotu powietrza mogą ulec zamrożeniu pod wpływem strumienia zimnego powietrza. ■ Elementów z tworzywa sztucznego i uszczelnienia drzwi nie zabrudzać olejem ani tłuszczem. ■ Wysokoprocentowe alkohole przechowywać tylko na stojąco w szczelnie zamkniętych butelkach.

Funkcja „super chłodzenie”

Komora chłodzenia będzie chłodzona przez 6 godzin tak mocno, jak tylko możliwe. Następnie urządzenie przełącza się automatycznie na nastawioną wcześniej temperaturę.

Funkcję „super chłodzenie” włączać np.:

■ Przed włożeniem większej ilości produktów spożywczych. ■ Do szybkiego chłodzenia napojów.

Włączanie funkcji „super chłodzenie”

1. Naciskać przycisk fridge, aż na wyświetlaczu komory chłodzenia ukaże się „fridge”.
2. Nacisnąć przycisk super.

Jeżeli funkcja „super chłodzenie” jest włączona, wtedy na wyświetlaczu pojawia się „super”.

Wyłączanie funkcji „super chłodzenie”

1. Naciskać przycisk fridge, aż na wyświetlaczu komory chłodzenia ukaże się „fridge”.
2. Nacisnąć przycisk super.

Jeżeli funkcja „super chłodzenie” jest wyłączona, wtedy na wyświetlaczu gaśnie „super”.

Wyposażenie komory zamrażania

(nie dla wszystkich modeli)

Kalendarz mrożonek

Aby zapobiec utracie jakości przechowywanych mrożonek, nie należy przekraczać dopuszczalnego okresu przechowywania. Dopuszczalny czas przechowywania zależy od rodzaju mrożonki. Liczby umieszczone przy symbolach podają dopuszczalny okres przechowywania mrożonek w miesiącach. Dla gotowych mrożonek nabytych w sklepie obowiązuje data produkcji lub termin ważności.

Kostkarka do lodu

1. Wyjąć foremkę do lodu, napełnić do 3/4 wodą i ponownie włożyć.
2. Jeżeli kostki lodu są gotowe, przekręcić pokrętła foremek do lodu kilkakrotnie w prawo i puścić. Kostki lodu wpadają do pojemnika na gotowe kostki lodu.
3. Wyjąć kostki lodu z pojemnika.

Wnętrze urządzenia z możliwością konfiguracji

Półki i pojemniki w komorze chłodzenia i na drzwiach urządzenia można dowolnie konfigurować – w zależności od potrzeby.

■ Półkę pociągnąć do przodu, opuścić i wychylić bokiem.

■ Unieść półkę do góry i wyjąć.

Wyłączanie urządzenia i wyłączanie na dłuższy czas

Wyłączanie urządzenia

Nacisnąć przycisk włączanie/wyłączanie.

Wyjąć wtyczkę z gniazdka sieciowego.

Wyłączanie urządzenia na dłuższy czas

Jeżeli urządzenie nie będzie używane przez dłuższy czas:

1. Wyjąć z urządzenia wszystkie produkty spożywcze.
2. Wyłączyć urządzenie.
3. Wyjąć wtyczkę z gniazdka sieciowego albo wyłączyć lub wykręcić bezpiecznik.
4. Wyczyścić wnętrze urządzenia (patrz rozdział „Czyszczenie urządzenia”).
5. Pozostawić uchylone drzwi urządzenia, aby zapobiec powstawaniu nieprzyjemnego zapachu.

Odmrażanie

Komora zamrażania

Dzięki zastosowaniu automatycznego systemu No Frost w komorze zamrażania nie gromadzi się szron ani łód. Odmrażanie jest zbyteczne.

Komora chłodzenia

Rozmrażanie przeprowadzane jest automatycznie. Skroplona woda spływa przez otwór odpływowy do zbiornika na tylnej ściance urządzenia, gdzie wyparuje.

Czyszczenie urządzenia

Ostrzeżenie

Do czyszczenia urządzenia nie wolno nigdy stosować urządzeń czyszczących strumieniem pary!

Uwaga

Nie wolno stosować żadnych środków czyszczących zawierających piasek, związki chloru, kwasy lub rozpuszczalniki. Nie wolno stosować żadnych szorujących ani drapiących gąbek. Metalowe powierzchnie mogą ulec korozji. Półek i pojemników nie wolno nigdy myć w zmywarkach do naczyń. Części te mogą się zdeformować!

Proszę postępować w następujący sposób:

1. Przed przystąpieniem do czyszczenia należy wyłączyć urządzenie.
2. Wyjąć wtyczkę z gniazdka sieciowego lub wyłączyć/wykręcić bezpiecznik!
3. Wyjąć mrożonki i ułożyć w chłodnym miejscu. Akumulatory zimna (jeżeli są dołączone) położyć na mrożonkach.
4. Urządzenie czyścić miękką ścierką używając letniej wody z dodatkiem małej ilości środka do mycia naczyń o neutralnym odczynie pH. Woda z płynem nie może się dostać do oświetlenia.
5. Uszczelnienie drzwi umyć tylko czystą wodą i wytrzeć dokładnie do sucha.
6. Po umyciu: Urządzenie ponownie podłączyć do sieci elektrycznej i włączyć.
7. Włożyć mrożonki.

Wyposażenie

Wszystkie przestawialne elementy wyposażenia można wyjąć do mycia (patrz rozdział „Wnętrze urządzenia z możliwością konfiguracji“).

Wskazówka

W celu wyjęcia i czyszczenia pojemników należy otworzyć drzwi na szerokość ponad 90°.

Wyjmowanie pojemnika

Całkowicie wysunąć pojemnik, zwolnić z uchwytu poprzez uniesienie do góry i wyjąć.

Przy wkładaniu pojemnika, położyć go na wysuwanych szynach i wsunąć do wnętrza urządzenia. Pojemnik zatrzaskuje się poprzez lekkie wciśnięcie w dół.

Oświetlenie

Wymiana żarówek w komorze chłodzenia i w komorze zamrażania

1. Wyłączyć urządzenie przyciskiem włączanie/wyłączanie.
2. Wyjąć wtyczkę z gniazdka sieciowego lub wyłączyć bezpiecznik.
3. Zdjąć osłonę.

1. Wymienić żarówkę (żarówka 220-240 V, prąd zmienny, gwint E14, moc – patrz uszkodzona żarówka).
2. Ponownie zamontować osłonę.

Oszczędzanie energii

■ Urządzenie ustawić w suchym, przewietrzanym pomieszczeniu! Nie ustawiać urządzenia bezpośrednio na słońcu ani w pobliżu źródeł ciepła (np. kaloryfery, kuchenka).

W razie potrzeby zastosować płytę izolacyjną.

• Nie zastawiać ani nie zasłaniać otworów wentylacyjnych urządzenia. ■ Gorące potrawy i napoje ochłodzić przed włożeniem do urządzenia! ■ Mrożonki przeznaczone do rozmrożenia włożyć do komory chłodzenia. W ten sposób mrożonka zostanie wykorzystana do ochłodzenia produktów spożywczych w komorze chłodzenia.
• Drzwi urządzenia otwierać na możliwe krótki okres czasu! ■ Proszę zwracać uwagę na to, aby drzwi komory zamrażania były zawsze zamknięte. Jeżeli dołączone: Proszę zamontować elementy dystansowe, aby osiągnąć podany pobór energii (patrz „Ustawianie urządzenia“, „Cyrkulacja powietrza“). Zredukowana odległość od ściany nie ogranicza funkcji urządzenia. Pobór energii może się wtedy nieznacznie zmienić. ■ Rozmieszczenie części wyposażenia nie ma żadnego wpływu na pobór energii urządzenia.

Odgłosy pracy urządzenia

Normalne odgłosy

Brzęczenie

Silniki pracują (np. sprężarka, wentylator).

Kipienie, bulgotanie lub szum

Medium chłodzące przepływa w przewodach.

Klikanie

Silnik, przełącznik lub zawór magnetyczny włącza i wyłącza się.

Zapobieganie powstawaniu hałasu

Urządzenie stoi nierówno

Proszę wypoziomować urządzenie za pomocą poziomnicy. Do tego celu proszę wykorzystać odkręcane nóżki urządzenia lub podłożyć coś pod nóżki.

Urządzenie jest dostawione

Proszę odsunąć urządzenie od sąsiednich mebli lub urządzeń.

Pojemniki lub półki chwieją się albo blokują się

Proszę sprawdzić ruchome elementy wyposażenia; ewentualnie włożyć je ponownie.

Butelki lub pojemniki dotykają się

Proszę lekko rozsunąć ustawione w chłodziarcę butelki lub pojemniki.

Usuwanie drobnych usterek we własnym zakresie

Przed wezwaniem serwisu:

Proszę sprawdzić, czy mogą Państwo sami usunąć drobne usterki w oparciu o podane niżej wskazówki.

Proszę przeprowadzić autotest urządzenia (patrz rozdział „Autotest urządzenia“).

Koszty udzielenia porady przez technika serwisowego ponosi użytkownik – także w okresie gwarancji!

Zakłócenie	Możliwa przyczyna	Środki zaradcze
Rzeczywista temperatura różni się znacznie od nastawienia.		W niektórych przypadkach wystarczy wyłączyć urządzenie na 5 minut.Jeżeli temperatura jest zbyt wysoka, proszę sprawdzić po kilku godzinach, czy nastąpiła zmiana temperatury.Jeżeli temperatura jest za niska, proszę sprawdzić ponownie następnego dnia.
Nie świeci się żaden wskaźnik.	Awaria w dopływie prądu; zadziałał bezpiecznik; wtyczka nie jest prawidłowo włóżona do gniazdka.	Włożyć wtyczkę do gniazdka. Sprawdzić, czy jest napięcie. Sprawdzić bezpieczniki.
Na wyświetlaczu pojawia się „E..“.	System elektroniczny rozpoznął błąd.	Wezwać autoryzowany serwis.
Rozlega się dźwiękowy sygnał ostrzegawczy, lampka wskaźnika temperatury komory zamrażania miga.W komorze zamrażania jest za ciepło! Zagrożenie dla mrożonek!		W celu wyłączenia dźwiękowego sygnału ostrzegawczego należy nacisnąć przycisk alarm off/lock. Wskaźnik przestaje migać.Na wskaźniku temperatury pojawia się na 10 sekund najwyższa temperatura, jaka panowała w komorze zamrażania.
	Drzwi komory zamrażania są otwarte.	Zamknąć drzwi.
	Otwory powietrza są zasłonięte.	Usunąć przeszkody.
	Włożono za dużą ilość świeżych produktów do zamrożenia.	Nie przekraczać maksymalnego ładunku określonego wydajnością zamrażania.
		WskazówkaRozmrożone i lekko rozmrożone produkty można ponownie zamrozić, jeżeli mięso i ryby były przechowywane nie dłużej niż jeden dzień, a inne mrożonki nie dłużej niż trzy dni w temperaturze powyżej +3 °C.
Oświetlenie wewnętrzne nie działa.	Przełącznik oświetlenia jest zablokowany.	Proszę sprawdzić, czy przełącznik oświetlenia daje się przełączyć.
	Oświetlenie jest uszkodzone.	(Patrz rozdział „Oświetlenie“.)
Urządzenie pracuje głośniej przez pewien czas.		To nie jest usterka! Urządzenie jest skonstruowane dla eksploatacji w trybie energooszczędnym. W niektórych przypadkach (np. przy aktywacji funkcji „super chłodzenie“ lub „super zamrażanie“) urządzenie musi przez krótki czas pracować z większą wydajnością i dlatego jest trochę głośniejsze.
Urządzenie nie chłodzi.Oświetlenie wewnętrzne nie działa.Wyświetlacz nie świeci się.	Urządzenie jest wyłączone.	Nacisnąć przycisk włączanie/wyłączanie.
	Awaria w dopływie prądu.	Sprawdzić, czy jest napięcie.
	Bezpiecznik jest wyłączony.	Sprawdzić bezpiecznik.
	Wtyczka nie jest prawidłowo włóżona do gniazdka sieciowego.	Sprawdzić, czy wtyczka jest prawidłowo włóżona.
Chłodziarka włącza się coraz częściej i pracuje coraz dłużej.	Zbyt często otwierano urządzenie.	Nie otwierać urządzenia niepotrzebnie.
	Otwory wentylacyjne są zasłonięte.	Usunąć przeszkody.
	Zamrażanie większej ilości świeżych produktów.	Nie przekraczać maksymalnego ładunku określonego wydajnością zamrażania.
W komorze chłodzenia lub komorze zamrażania jest za zimno.	Nastawiono zbyt niską temperaturę.	Nastawić wyższą temperaturę (patrz rozdział „Nastawianie temperatury“).
Mrożonki są zamarznięte.		Mrożonki rozdzielić tępym przedmiotem. Nie używać noża ani szpiczastych przedmiotów.

Autotest urządzenia

Urządzenie wyposażone jest w automatyczny program samotestujący, który wskazuje źródła błędów, które może usunąć tylko autoryzowany serwis naszej firmy.

Włączanie autotestu urządzenia

1. Wyłączyć urządzenie i zaczekać 5 minut.
2. Ponownie włączyć urządzenie.
3. Nacisnąć równocześnie na 5 sekund przyciski nastawiania + i -.

Program samotestujący startuje. Jeżeli na wyświetlaczu pojawi się „E..“ oznacza to, że wystąpił błąd. Gdy pojawi się ten błąd, wtedy proszę zawiadomić serwis.

Wyłączanie autotestu urządzenia

Ponownie nacisnąć równocześnie na 5 sekund przyciski nastawiania + i -.

Serwis obsługi klienta

Adres i numer telefonu najbliższego punktu serwisowego można znaleźć w książce telefonicznej lub w spisie punktów serwisowych. Proszę podać serwisowi numer urządzenia (E-Nr.) i numer seryjny (FD-Nr.).

Dane znajdują się na tabliczce znamionowej urządzenia.

Poprzez podanie numeru urządzenia i numeru seryjnego zapobiega się niepotrzebnym jazdom. W ten sposób oszczędzą Państwo związane z tym koszty dodatkowe.

Zlecenie naprawy oraz pomoc w razie usterki

Adresy serwisów wszystkich krajów znajdują się w załączonym spisie autoryzowanych serwisów.

PL 0801 191 534
