Typ produktu	Osobisty nawigator GPS
Marka	Sony
Model	NV-U50T
Wymiary (dł. × wys. × gł.)	Około 104,7 × 87,5 × 42,9 mm
Waga	Około 310 g
Ekran	LCD TFT 3,5 cala (4:3), dotykowy, 960 × 240 pikseli
Odbiornik GPS	12 kanałów równoległych, najnowsza technologia GPS
Wstępnie zainstalowane mapy	Regionalne mapy Europy (w zależności od modelu)
Nawigacja głosowa	Tak, 15 dostępnych języków
RDS-TMC (Ruch)	Tak (tylko dla NV-U50T)
Zasilanie	5 V DC przez zasilacz sieciowy, adapter zapalniczki samochodowej (12 V) lub wbudowana bateria litowo-jonowa
Czas pracy baterii	Działa na wbudowanej baterii, czas pracy różni się w zależności od użytkowania
Temperatura pracy	5 do 45 °C
Złącza	Stacja dokująca, gniazdo DC IN 5 V, gniazdo USB, gniazdo zewnętrznej anteny GPS, gniazdo anteny TMC (U50T)
Głośnik	Wbudowany głośnik 2-drożny
Główne funkcje	Wyszukiwanie trasy według adresu, współrzędnych, punktów zainteresowań; ekran 2D/3D; automatyczna regulacja jasności; tryb demonstracyjny
Konserwacja i czyszczenie	Czyść przyssawkę miękką ściereczką; wymień bezpiecznik adaptera na bezpiecznik o takiej samej pojemności
Bezpieczeństwo	Nie używać podczas jazdy; zainstaluj urządzenie nie zasłaniając widoku ani poduszek powietrznych; odłącz adapter w przypadku dłuższego nieużywania
Części zamienne i naprawialność	Wymienna bateria litowo-jonowa (wyjmowana do utylizacji); dołączony zasilacz sieciowy i adapter zapalniczki; przyssawka i stacja dokująca
Informacje ogólne	Instrukcja dostępna w formacie PDF; gwarancja nie obejmuje utraty danych; utylizacja przez selektywną zbiórkę

Często zadawane pytania - NV-U50T SONY

Jak zainstalować urządzenie w samochodzie?

Przymocuj przyssawkę stacji dokującej do czystej i suchej szyby przedniej, podłącz adapter zapalniczki do stacji, a następnie włóż urządzenie, wyrównując szczeliny. Ustaw kąt za pomocą środkowego przycisku.

Jak naładować wewnętrzną baterię?

Bateria ładuje się automatycznie, gdy urządzenie jest zainstalowane w stacji dokującej i podłączony jest adapter zapalniczki, lub przez zasilacz sieciowy. Upewnij się, że przełącznik POWER jest w pozycji ON. Ładowanie odbywa się w temperaturze 5–45 °C.

Co zrobić, jeśli urządzenie nie odbiera sygnału GPS?

Przenieś się w otwarte miejsce, z dala od wysokich budynków lub tuneli. Sprawdź, czy antena nie jest zasłonięta. Jeśli przednia szyba jest termorefleksyjna, użyj opcjonalnej zewnętrznej anteny GPS.

Jak ustawić głośność nawigacji głosowej?

Z menu głównego dotknij 'Konfiguracja', a następnie 'Głośność'. Użyj strzałek, aby dostosować. Pamiętaj, że na baterii maksymalna głośność jest ograniczona do około 70%.

Jak zaktualizować mapy?

Podłącz urządzenie do komputera przez USB i użyj dołączonego oprogramowania (Asystent map), aby dodać lub usunąć mapy z dołączonego lub opcjonalnego DVD-ROM.

Ekran dotykowy nie reaguje prawidłowo, co robić?

Przejdź do menu 'Konfiguracja', a następnie 'Kalibracja ekranu dotykowego', aby ponownie skalibrować. Jeśli problem nadal występuje, spróbuj zresetować urządzenie przyciskiem RESET z tyłu.

Jak zresetować urządzenie?

Użyj ostrego przedmiotu (długopisu), aby nacisnąć przycisk RESET z tyłu urządzenia. Jeśli to nie wystarczy, ustaw przełącznik POWER na OFF, odczekaj 10 sekund, a następnie włącz go ponownie.

Czy mogę używać urządzenia bez instalowania go w samochodzie?

Tak, urządzenie działa na wbudowanej baterii i może być używane pieszo, ale dokładność GPS może być mniejsza. Użyj zasilacza sieciowego, aby wydłużyć czas pracy.

Jak zapisać mój dom jako cel podróży?

W menu głównym przejdź do 'Konfiguracja', a następnie 'Adres domu'. Wpisz adres swojego domu za pomocą klawiatury dotykowej. Następnie z 'Nowy cel' wybierz 'Mój dom'.

Jakie akcesoria są kompatybilne z tym modelem?

Zewnętrzna antena GPS VCA-41, zestaw uchwytu samochodowego z TMC NVA-CU3T, zestaw uchwytu samochodowego NVA-CU3, zestaw instalacji samochodowej XA-49FM oraz zestaw map europejskich NVD-DU3.

INSTRUKCJA OBSŁUGI NV-U50T SONY

Skrócona instrukcja obstugi

PL

Informacje o tej instrukcji

• Niniejsza Skrócona instrukcja obsługi zawiera instrukcje dotyczące instalacji, podłączania i podstawowych operacji. Więcej informacji można znaleźć w instrukcji w formacie PDF znajdującej się na dostarczonej płycie z oprogramowaniem.
• Treść tej instrukcji została napisana z myślą o użytkownikach mających wiedzę na temat korzystania z systemu operacyjnego Microsoft® Windows®. Szczegółowe informacje na temat obsługi komputera można znaleźć w instrukcji obsługi komputera.
• Ilustracje w niniejszej instrukcji mogą różnić się od rzeczywistego urządzenia.
• Niniejszą instrukcję należy przechowywać w miejscu, w którym będzie dostępna do użytku w przyszłości.

Pozbycie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomoże w ochronie środowiska naturalnego. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Dostępne akcesoria: Zasilacz samochodowy/ Zasilacz sieciowy

Brak gwarancji na wypadek utraty lub uszkodzenia danych

Firma Sony nie udziela żadnych gwarancji na wypadek utraty lub uszkodzenia danych.

Przestroga

W ŻADNÝM WYPADKU FIRMA SONY NIE PONOSI ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK SZKODY PRZYPADKOWE, POŚREDNIE, ŚWIADOME I INNE, W TYM, BEZ OGRANICZEŃ, ZA UTRATĘ ZYSKÓW, UTRATĘ PRZYCHODÓW, UTRATĘ DANYCH, STRATY WYNIKŁE Z UŻYTKOWANIA TEGO PRODUKTU LUB JAKIEGOKOLWIEK ZWIĄZANEGO Z NIM WYPOSAŻENIA, CZAS PRZESTOJU I CZAS POŚWIĘCONY PRZEZ NABYWCE ZWIĄZANY LUB WYNIKAJĄCY Z UŻYTKOWANIA TEGO PRODUKTU, JEGO ELEMENTÓW SPRZĘTOWYCH I/ LUB OPROGRAMOWANIA.

Witamy!

Dziękujemy za dokonanie zakupu osobistego systemu nawigacji firmy Sony. Przed rozpoczęciem eksploatacji urządzenia należy dokładnie zapoznać się z treścią niniejszej instrukcji oraz zachować ją do wykorzystania w przyszłości.

CECHY SYSTEMU:

• Technologia Plug & Play
- Zainstalowana fabrycznie mapa Europy (NV-U70T)
• Zainstalowana fabrycznie mapa regionu (NV-U50T/U50)
- Wskazówki głosowe oraz menu ekranowe w 15 językach
- Wysokiej jakości ekran dotykowy o przekątnej 3,5 cala
- Zaawansowany 12-kanałowy równoległy odbiornik GPS
- Wysokiej jakości głośnik
- Zgodność ze standardem komunikatów RDS-TMC (Traffic Message Channel) (NV-U70T/U50T)
• Zasilanie bateryjne
- Funkcja automatycznego przyciemniania

Ważna uwaga....4

Czynności wstępne 7

Sprawdzanie zawartości ..... 7

Instalacja urządzenia....8

Instalowanie anteny komunikatów TMC (dotyczy tylko urządzeń NV-U70T/U50T) 10

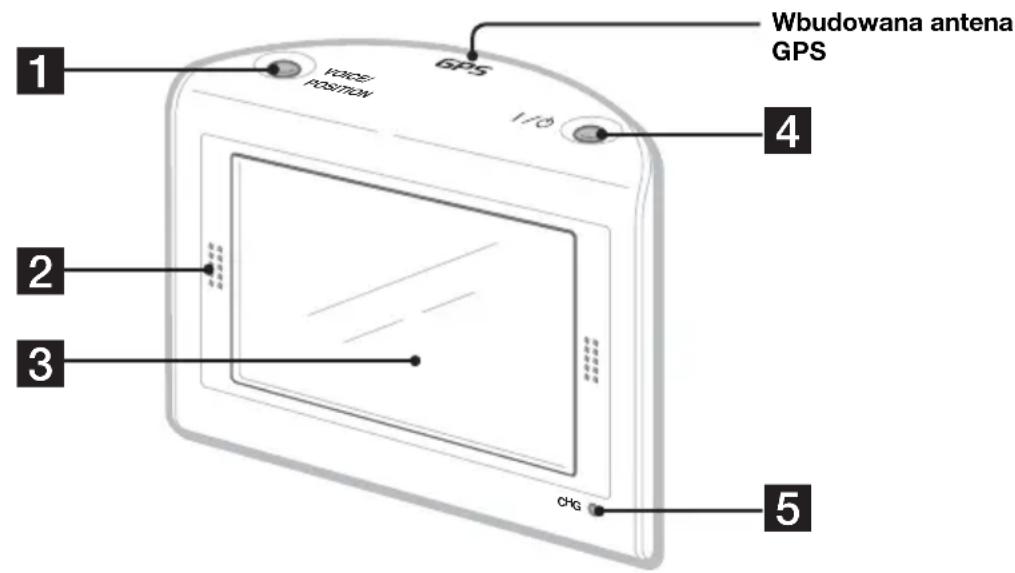

Położenie elementów sterujących ..... 11

Włączanie urządzenia ..... 12

Rozpoczęcie nawigacji ..... 12

Odbieranie sygnałów GPS ..... 12

Czynności podstawowe 13

Obstuga menu....13

Obsługa klawiatury ..... 13

Wyszukiwanie trasy 14

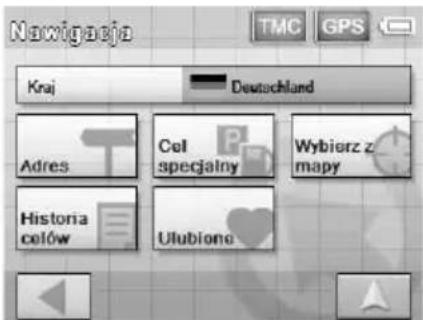

Ustawianie celu i uruchamianie wskazówek....14

Inne sposoby ustawiania celu. 15

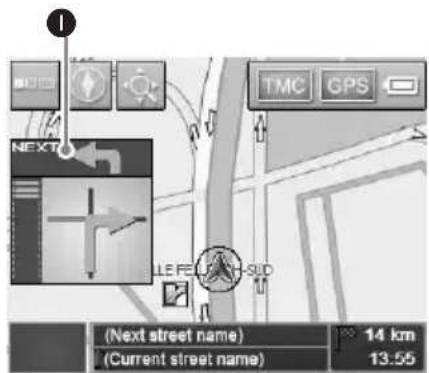

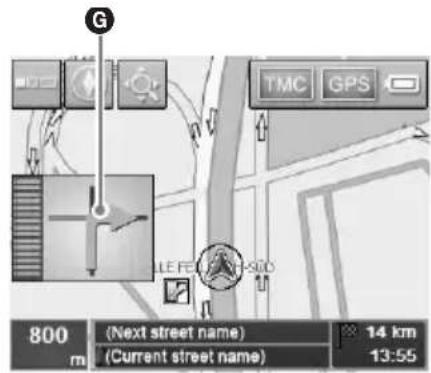

Ekrany wskazówek....16

Ustawienia systemu 17

Korzystanie z dostarczonego oprogramowania 18

Podłączanie do komputera ..... 18

Funkcje oprogramowania ..... 19

Informacje dodatkowe 19

Środki ostrożności 19

Uwaga dotycząca panelu LCD ..... 19

Konserwacja 19

Uwagi dotyczące pozbywania się urządzenia.... 20

Dane techniczne 21

Rozwiązywanie problemów.... 22

Zerowanie urządzenia.... 22

Ważna uwaga

Aby uniknąć ryzyka wypadku lub obrażeń ciała, przed przystąpieniem do instalacji i obsługi urządzenia należy przeczytać poniższe ostrzeżenia.

Obchodzenie się z urządzeniem

- Nie wolno dopuścić, aby do złącza podstawki urządzenia dostały się jakiekolwiek obce przedmioty, ponieważ może to spowodować awarię.

- Urządzenie należy wyłączyć, naciskając przycisk I/⏻, wyjąć je z podstawki, a następnie odłączyć zasilacz samochodowy. W przeciwnym razie może nastąpić rozładowanie akumulatora w samochodzie. Należy pamiętać o poniższych zaleceniach.

– Wyłączenie zapłonu nie powoduje wyłączenia urządzenia. Urządzenie jest w dalszym ciągu zasilane z wbudowanego akumulatora litowo-jonowego.
– Jeśli gniazdo zapalniczki w samochodzie nie jest podłączone do włącznika zapłonu w położeniu ACC (akcesoria), zasilanie będzie dostarczane do wbudowanego akumulatora nawet po wyłączeniu zapłonu.
– Należy sprawdzić stan wskaźnika ładowania CHG znajdującego się w prawym dolnym rogu urządzenia, który świeci w trakcie ładowania akumulatora.

• Nie należy narażać urządzenia na działanie ognia, ponieważ może to spowodować awarię.
• Nie wolno dopuścić, aby do urządzenia dostała się woda lub deszcz, ponieważ może to spowodować awarię.

• Pozostawienie urządzenia narażonego na bezpośrednie działanie światła słonecznego może spowodować przyciemnienie ekranu LCD i wyświetlanie niewyraźnych obrazów. Nie oznacza to awarii. Po obniżeniu temperatury urządzenie wróci do normalnego stanu.

• Należy pamiętać, że nie można ładować wbudowanego akumulatora w temperaturach wykraczających poza zakres 5 – 45 °C.

• Nie należy pozostawiać urządzenia w wysokiej temperaturze otoczenia, ponieważ powoduje to pogorszenie stanu wbudowanego akumulatora i może uniemożliwić jego ładowanie.

Bezpieczeństwo

Informacje ogólne

• Nie nalczy stosować nadmiernej siły w stosunku do urządzenia i podstawki, ponieważ mogą one upaść, np. pod pedał hamulca, i spowodować wypadek.
• Korzystając podczas jazdy ze wskazówek dotyczących trasy, należy zwracać uwagę na rzeczywiste regulacje drogowe, np. na ulice jednokierunkowe.
• Podczas jazdy nie należy obserwować urządzenia. Jest to niebezpieczne i może stać się przyczyną wypadku.
• Jeśli podczas jazdy wymagana jest obsługa urządzenia, należy zatrzymać samochód w bezpiecznym miejscu i wykonać żądane czynności.
• Wychodząc z pojazdu, należy zabrać ze sobą urządzenie, aby uniknąć jego kradzieży lub uszkodzenia spowodowanego przez wysoką temperaturę wewnątrz samochodu.
• Nieużywany zasilacz samochodowy należy wyjąć z gniazda zapalniczki, ponieważ może on powodować rozładowywanie akumulatora, nawet jeśli stacyjka znajduje się w położeniu OFF (wyłączonym).
• Nie wolno dopuścić, aby do wnętrza urządzenia dostal się jakikolwick płyn lub obcy przedmiot.
• Nie należy umieszczać w podstawce żadnego sprzętu innego niż określone urządzenie.
• Nie należy podłącać do urządzenia żadnych innych akcesoriów (zasilacza samochodowego, zasilacza sieciowego itp.) niż dostarczone w zestawie lub stanowiące wyposażenie opcjonalne.
• Nie należy przerabiać urządzenia.
• Nie należy demontować urządzenia z wyjątkiem sytuacji, gdy jest ono wyrzucane.

Instalacja

• Przed zainstalowaniem urządzenia należy sprawdzić lokalne przepisy i zasady ruchu drogowego.
• Urządzenie należy zainstalować zgodnie z instrukcją instalacji. Nieprawidłowa instalacja może stać się przyczyną pożaru lub porażenia prądem elektrycznym.
• Przed zainstalowaniem urządzenia należy przełączyć zapłon w położenie OFF lub wyjąć kluczyk. Instalowanie urządzenia przy włączonym zapłonie może spowodować rozładowanie akumulatora lub zwarcie instalacji.

- Należy zwrócić uwagę na następujące elementy:

– Urządzenie należy prawidłowo umieścić w podstawce.
– Przed zamocowaniem należy oczyścić powierzchnię przyssawki i przedniej szyby. Po zamocowaniu należy także sprawdzić, czy przyssawka mocno trzyma się szyby.
– W przypadku niskiej temperatury otoczenia najpierw należy nagrzać wnętrze samochodu, a następnie przystąpić do instalacji urządzenia i podstawki. Na działanie przyssawki ma wpływ wysoka i niska temperatura oraz jej nagłe zmiany.
– Przed zainstalowaniem urządzenia należy wytrzeć szybę, jeśli jest zaparowana.

W przeciwnym razie urządzenie i podstawka mogą upaść, np. pod pedał hamulca, i spowodować wypadek.

• Kable należy umieścić w taki sposób, aby nie przeszkadzały w kierowaniu pojazdem.
• W samochodzie nie należy używać urządzenia z podłączonym kablem USB.
• Zasilacz samochodowy należy podłączyć tylko do podstawki.
• Należy uważać, aby podczas instalowania urządzenia nie uszkodzić żadnych rur, przewodów, zbiornika paliwa ani instalacji elektrycznej, ponieważ może to spowodować pożar lub wypadek. W przypadku wiercenia otworu w desce rozdzielczej należy uważać, aby nie uszkodzić żadnych niewidocznych elementów samochodu.
• Nie należy używać ani przerabiać żadnych nakrętek i śrub należących do podzespołów o krytycznym znaczeniu, takich jak zwrotnica układu kierowniczego, instalacja paliwowa czy układy hamulcowe. Może to być przyczyną pożaru lub wypadku.
• Kable i przewody należy chronić przed splątaniem lub przytrzaśnięciem przez ruchome części służące do przesuwania i regulacji foteli.
• Informacje na temat polaryzacji i napięcia akumulatora oraz umieszczenia poduszki powietrznej można uzyskać u sprzedawcy samochodu.

Miejsce instalacji

• Urządzenie należy zainstalować w bezpiecznym miejscu, w którym:
  – nie będzie ograniczać widoczności kierowcy;
  – nie będzie przeszkadzać w działaniu poduszek powietrznych;
  – nie będzie przeszkadzać w kierowaniu pojazdem, w szczególności w operowaniu kierownicą, dźwignią zmiany biegów ani pedałem hamulca;
  – nie będzie narażone na działanie ciepła i wysokiej temperatury.
• Jeśli nie można zamocować podstawki w samochodzie w pewny sposób, należy zwrócić się o pomoc do wykwalifikowanego mechanika lub serwisu.

GPS

Satelity systemu globalnego ustalania pozycji (GPS, Global Positioning System) wysyłąją sygnały umożliwiające określenie położenia w dowolnym miejscu na Ziemi. Antena GPS odbiera te sygnały, dzięki czemu użytkownicy są informowani o swoim położeniu (szerokości i długości geograficznej oraz wysokości nad poziomem morza). W celu określenia położenia za pomocą dwóch wymiarów (szerokości i długości geograficznej) wymagane jest odebranie informacji z 3 satelitów, a w celu określenia położenia za pomocą trzech wymiarów (szerokości i długości geograficznej oraz wysokości nad poziomem morza) wymagane jest odebranie informacji z 4 satelitów. Satelity GPS są kontrolowane przez amerykański Departament Obrony (U.S. Department of Defense). Margines błędu wynosi od kilku do 10 metrów. W rezultacie błąd systemu nawigacji GPS może wynosić od 10 do około 200 metrów, zależnie od okoliczności. Informacje systemu nawigacji GPS są uzyskiwane na podstawie sygnału z satelitów. Uzyskanie informacji może być utrudnione lub niemożliwe w następujących miejscach:

• W tunelu lub w metrze

- Pod estakada

- Między wysokimi budynkami

- Pod wysokimi drzewami o gęstej koronie

ciąg dalszy na następnej stronie →

Po przeprowadzeniu wstępnej instalacji należy zaparkować samochód w bezpiecznym, otwartym miejscu (pozbawionym wysokich budynków itp.) i przed użyciem systemu nawigacji poczekać do 20 minut na odebranie sygnałów GPS. Do prawidłowego obliczenia bieżącego położenia samochodu system wymaga sygnałów z minimum 3 satelitów GPS.

Uwaga

Odebranie sygnału GPS wymaga pewnego czasu po włączeniu urządzenia (ustawienie ON), jeśli zostało ono wcześniej wyłączone (ustawienie OFF) za pomocą przełącznika zasilania, jeśli nastąpiło całkowite rozładowanie wbudowanego akumulatora lub jeśli urządzenie zostało wyzerowane.

Oprogramowanie

Przed rozpoczęciem korzystania z oprogramowania należy uważnie przeczytać poniższe warunki.

• Prawo autorskie zabrania reprodukcji w całości lub w części oprogramowania i instrukcji do oprogramowania, a także wypożyczania oprogramowania bez zgody właściciela praw autorskich.
• W przypadku wystąpienia problemów z oprogramowaniem będących skutkiem wad powstałych w toku produkcji firma Sony według własnego uznania dokona jego wymiany lub zwrotu pieniędzy. Firma Sony nie ponosi jednak żadnej innej odpowiedzialności.
• Oprogramowania dostarczonego razem z niniejszym urządzeniem nie można używać ze sprzętem innym niż ten, dla którego oprogramowanie to zostało przeznaczone.
• Należy pamiętać, że ze względu na nieustanne starania mające na celu poprawę jakości, specyfikacja oprogramowania może ulec zmianie bez uprzedzenia.
• Drogi i nazwy na mapie mogą różnić się od rzeczywistych dróg lub nazw.
• Gwarancja nie obejmuje wymiany ani zwrotu pieniędzy w przypadku występowania w oprogramowaniu błędów typograficznych, pominięć lub innych rozbieżności w planie.
• Nie można w jakikolwick sposób kopiować danych mapy, w całości lub w części, bez zgody właściciela praw autorskich.
• Zawartość może ulec zmianie bez powiadomienia.
  Fakt korzystania z urządzenia oznacza zgodę użytkownika na powyższe warunki.

Czynności wstępne

Sprawdzanie zawartości

Sprawdź zawartość opakowania.

- Urządzenie główne (1)

• Zasilacz samochodowy (1)

• Zasilacz sieciowy (1)

- Kable zasilacza sieciowego - Dla urządzeń NV-U70TW/U70TC*2 (2)

- Dla urządzeń NV-U50TG/U50G*2 (1)

- Dla urządzeń NV-U50F/U50D/U50I/U50A/U50B/U50S/U50N*2 (1)

• Kabel USB (1)

- Antena komunikatów TMC (1)/przyssawki (2) (Dla urządzeń NV-U70T/U50T)

• Taśma samoprzylepna (1)

- Podkładka (1)

- Pokrowiec (1)

- Płyta z oprogramowaniem (CD-ROM) (1) (Dla urządzeń NV-U50T/U50)

- Płyta z oprogramowaniem (DVD-ROM) (1) (Dla urządzeń NV-U70T)

• Skrócona instrukcja obsługi (1)
  • Karta gwarancyjna (1)
  • Karta rejestracyjna użytkownika (1)
  • UMOWA LICENCYJNA UŻYTKOWNIKA KOŃCOWEGO (1)

*1 Gniazdo anteny do odbioru komunikatów TMC w urządzeniach NV-U70T/U50T znajduje się po lewej stronie.
*2 Nazwy modeli znajdują się na etykiecie umieszczonej na spodzie urządzenia głównego.

Instalacja urządzenia

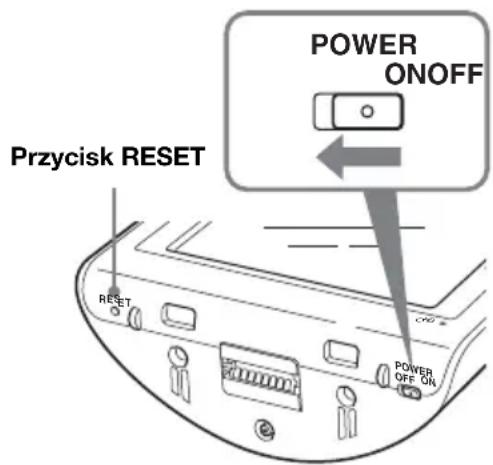

Informacje dotyczące głównego przełącznika zasilania

Przed rozpoczęciem instalacji należy ustawić przełącznik POWER w położeniu ON.

Po wykonaniu tej czynności będzie można włącać i wyłącać urządzenie za pomocą przycisku I/© w prawym górnym rogu urządzenia.

Uwagi

• Jeśli urządzenie nie będzie używane przez okres dłuższy niż 3 miesiące, należy wyłączyć zasilanie za pomocą głównego przełącznika.
• Po ponownym włączeniu zasilania za pomocą głównego przełącznika odebranie sygnałów GPS będzie wymagało pewnego czasu.

Informacje dotyczące montażu przyssawki

Przed rozpoczęciem instalacji należy wybrać odpowiednie miejsce na przedniej szybie, w którym urządzenie będzie dobrze widoczne dla kierowcy i nie będzie utrudniało obserwowania drogi. Powierzchnie szyby i przyssawki powinny być czyste i suche.

Wykonując poniższe czynności, można także zainstalować opcjonalne podstawki NVA-CU3T/CU3.

Uwagi

• Urządzenie należy zainstalować w bezpiecznym miejscu, w którym sygnał GPS nie jest zakłócany.
• Podstawkę należy okresowo zdejmować i zakładać ponownie, ponieważ na działanie przyssawki ma wpływ wysoka i niska temperatura, długi okres użytkowania itp.
• Podczas instalowania należy zachować odpowiednią odległość między podstawką a tablicą rozdzielczą.

1 Zamocuj podstawkę na przedniej szybie.

Rysunek przedstawia kompletnie zamontowaną podstawkę

Aby przeprowadzić instalację, należy wykonać czynności ① – ③.

①Oczyść i osusz powierzchnię przyssawki.
2Przyciśnij mocno środek przyssawki do przedniej szyby, aby usunąć pozostające wewnątrz powietrze, a następnie naciśnij dźwignię.

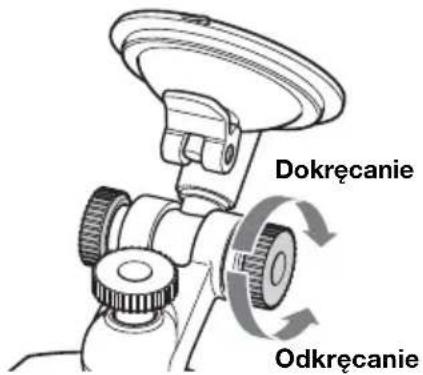

③Przytrzymując lewe pokrętło*, odkręć prawe pokrętło i ustaw w przybliżeniu pionowy kąt, a następnie dokręć pokrętło.

*Lewe pokrętło się nie obraca.

Aby trwale przymocować podstawkę do przedniej szyby

Na działanie przyssawki ma wpływ wysoka i niska temperatura, co może powodować jej odpadanie. Jeśli podstawka ma zostać przymocowana do szyby na stałe, na przyssawkę należy nakleić dostarczoną w zestawie taśmę samoprzylepną.

Jeśli dolna część podstawki dotyka tablicy rozdzielczej

W takim przypadku należy użyć dostarczonej w zestawie podkładki ochronnej.

Przed zamocowaniem podkładki należy przyciąć ją do wymaganego rozmiaru.

Uwaga

Oderwanie taśmy samoprzylepnej po jej przyklejeniu jest trudne.

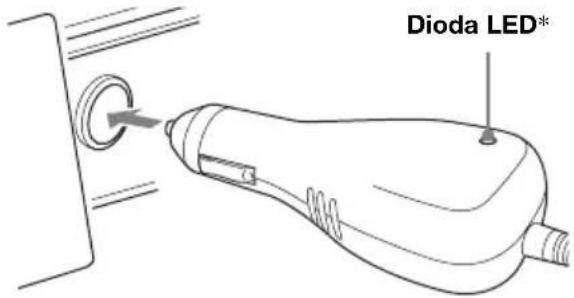

2 Podłącz podstawkę do gniazda zapalniczki.

① Włóż wtyk zasilacza samochodowego do gniazda DC IN 5.2V znajdującego się z tyłu podstawki.

② Drugi koniec zasilacza samochodowego włóż do końca gniazda zapalniczki.

*Po zainstalowaniu świeci przy włączonym zapłonie.

Uwaga

Ze względu na wielkość i kształt gniazda zapalniczki podłączenie może być niemożliwe.

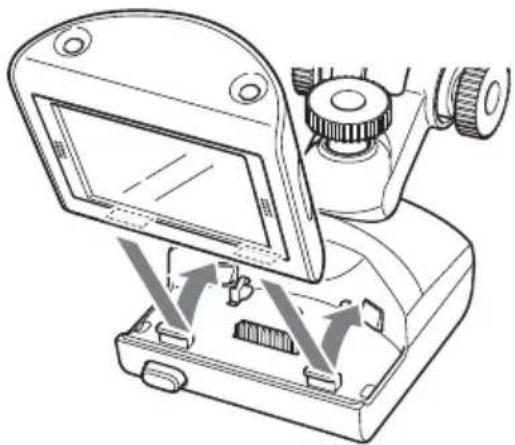

3 Dopasuj 2 szczeliny na spodzie urządzenia do zatrzasków na podstawce, a następnie pchnij urządzenie, aby zatrzasneło się we właściwej pozycji.

Upewnij się, że urządzenie jest starannie zablokowane w podstawce (2 kliknięcia).

ciąg dalszy na następnej stronie →

4 Odkręć środkowe pokrętło, ustaw dokładnie kąt, aby ekran był dobrze widoczny, a następnie dokręć pokrętło.

Wskazówka

Urządzenie można także podłączyć do gniazda sieciowego za pomocą dostarczonego w zestawie zasilacza sieciowego.

Odłączanie urządzenia od podstawki

1 Przytrzymując urządzenie, naciśnij przycisk RELEASE na podstawce.

Urządzenie wysunie się z podstawki.

2 Wyjmij urządzenie z podstawki.

Instalowanie anteny komunikatów TMC (dotyczy tylko urządzeń NV-U70T/U50T)

Aby umożliwiać odbieranie komunikatów RDS-TMC (Traffic Message Channel), należy zainstalować antenę TMC.

1 Włóż wtyk przewodu anteny TMC do gniazda anteny TMC znajdującego się z lewej strony podstawki.

2 Zamocuj końcową przyssawkę do przedniej szyby, a następnie zamocuj drugą przyssawkę tak, aby przewód antenowy utworzył 2 proste linie.

Położenie elementów sterujących

Przód:

Tyt:

Szczegółowe informacje można znaleźć na podanych stronach.

1 Przycisk VOICE/POSITION

W trybie wskazówek o trasie: Umożliwia odtworzenie następnej wskazówki głosowej. W trybie przewijania mapy: Pokazuje bieżące położenie samochodu.

2 Głośnik

Emituje wskazówki i ostrzeżenia.

3 Wyświetlacz z ekranem dotykowym

4 Przycisk I/ ^① (włączone/tryb oczekiwania) 12 Umożliwia włączanie i wyłączanie urządzenia.

5 Wskaźnik CHG (ładowanie akumulatora)

W trakcie ładowania świeci na czerwono.

6 Gniazdo USB 18

Służy do podłączenia komputera za pomocą kabla USB.

7 Czujnik automatycznego przyciemniania

Szczegółowe informacje o funkcji automatycznego przyciemniania można znaleźć w dostarczonej instrukcji w formacie PDF.

8 Gniazdo DC IN 5V

Służy do podłączania zasilacza sieciowego.

9 Przełącznik zasilania POWER 8, 22 Umożliwia włączanie i wyłączanie zasilania.

10 Gniazdo zewnętrznej anteny GPS\*

11Przycisk RESET 22

12 Złącze podstawki

* Nie należy do wyposażenia

Włączanie urządzenia

Przed włączeniem urządzenia należy sprawdzić, czy przełącznik POWER w prawym dolnym rogu urządzenia znajduje się w położeniu ON (str. 8).

1 Naciśnij przycisk I/

Wyłączanie zasilania

Naciśnij przycisk I/⏻.

Urządzenie przejdzie w tryb oczekiwania zapewniający minimalny pobór mocy.

Uwaga

Gdy urządzenie nie jest używane, należy zdjęć je z podstawki i odłączyć zasilacz samochodowy, aby zapobiec rozładowaniu akumulatora.

Rozpoczęcie nawigacji

1 Po włączeniu urządzenia dotknij żądanego języka.

Zostanie wyświetlone ostrzeżenie.

2 Przeczytaj ostrzeżenie, a następnie dotknij przycisku „Akceptuj”.

Zostanie wyświetlony samouczek.

3 Dotknij przycisku ▼, aby kontynuować.

Zostanie wyświetlone górne menu.

Odbieranie sygnałów GPS

Po przeprowadzeniu wstępnej instalacji należy zaparkować samochód w bezpiecznym, otwartym miejscu (pozbawionym wysokich budynków itp.) i przed użyciem systemu nawigacji poczekać do 20 minut na odebranie sygnałów GPS. Do prawidłowego obliczenia bieżącego położenia samochodu system wymaga sygnałów z minimum 3 satelitów GPS.

Stan sygnału GPS można sprawdzić na ekranie.

Wskaźnik stanu sygnału GPS*

* Wskaźnik ma kolor jasnozielony, gdy odbiór sygnału jest odpowiedni do nawigacji.
Kolor ciemnozielony oznacza utratę sygnału.

Czynności podstawowe

Poniżej opisano typowe procedury obsługi systemu.

Większość czynności można wykonać za pomocą ekranu dotykowego. W tym celu należy delikatnie dotykać palcem wyświetlanych ikon.

Uwaga

Dotykając opcji na ekranie, nie należy stosować nadmiernej siły ani używać ostro zakończonych przedmiotów, np. długopisu.

Obstuga menu

Opcje menu można ustawiać za pomocą poniższych procedur.

1 Wyświetl górne menu.

Na ekranie mapy dotknij mapy.

Na ekranie menu dotknij przycisku .aby wyświetlić mapę, a następnie dotknij mapy.

2 Dotknij przycisku „Ustawienia”, a następnie dotknij wybranego elementu.

3 Dotknij przycisku ▲/▼, aby przewinąć listę, a następnie dotknij żądanej opcji ustawienia.

Np.: ekran ustawiania głośności

4 Wybierz żądane ustawienie.

Wybierz dotknięciem żądane ustawienie lub wprowadź znaki.

W trakcie obsługi menu:

Aby wrócić do poprzedniego ekranu, dotknij przycisku.

Aby anulować wybór menu, dotknij przycisku (zostanie wyświetlone bieżące położenie samochodu).

Uwaga

Opcje menu i czynności dotyczące ustawień różnią się w zależności od wybranej opcji menu.

Obsługa klawiatury

Ekran klawiatury jest wyświetlany, gdy zachodzi potrzeba wprowadzenia tekstu. Wystarczy wprowadzać wyłącznie wielkie litery, ponieważ system automatycznie przekształci je na odpowiednią wielkość. W razie potrzeby można wprowadzać znaki specjalne (np. podczas wprowadzania nazwy zapisanego celu itp.).

Ekran klawiatury telefonu komórkowego

ciąg dalszy na następnej stronie →

Aby Dotknij
Wprowadzić znak alfanumeryczny	Odpowiedniego przycisku (np. „ABC”) tyle razy, aby żądany znak został podświetlony w linii znajdującej się powyżej klawiatury.
Wprowadzić liczbę Przycisku „NUM”, aby przełączyć się na klawiaturę numeryczną, a następnie dotknij żądanego przycisku. Dotknij przycisku „ABC”, aby wrócić do poprzedniego trybu.
Wprowadzić spację „_”
Usunąć znak „←”
Wybrać sugestię	Przycisków ▲/▼, aby przewinąć listę, a następnie zatwierdź żądaną sugestię.
Wyświetlić listę wszystkich sugestii	„List”

Na ekranie klawiatury można wybrać klawiaturę telefonu komórkowego lub klawiaturę znakową (alfabetyczną).
Aby przełączyć się na klawiaturę znakową, należy dotknąć przycisku
Klawiaturę znakową obsługuje się podobnie jak klawiaturę telefonu komórkowego, z następującymi wyjątkami:
– wprowadzanie znaku (należy dotknąć przycisku żądanego znaku);
– wprowadzanie znaku specjalnego (aby przełączyć się na klawiaturę znaków specjalnych, należy dotknąć przycisku „SYM”; aby wrócić do poprzedniego trybu, należy dotknąć przycisku „ABC”).
Aby przełączyć się z powrotem na klawiaturę telefonu komórkowego, należy dotknąć przycisku ■.

Wyszukiwanie trasy

System automatycznie wyszukuje trasy po ustawieniu celu.

Przed rozpoczęciem wyszukiwania należy sprawdzić, czy sygnały GPS są wystarczające do nawigacji (str. 12).

Ustawianie celu i uruchamianie wskazówek

Poniżej opisano procedurę wyszukiwania trasy i uruchamiania wskazówek o trasie. Jako przykład przedstawiono ustawianie celu przez wprowadzenie adresu.

Aby uzyskać szczegółowe informacje na temat innych sposobów ustawiania celu, zobacz „Inne sposoby ustawiania celu” na str. 15.

Ze względów bezpieczeństwa przed rozpoczęciem podróży należy zaparkować samochód w bezpiecznym miejscu, a następnie wprowadzić informacje dotyczące celu.

1 Wyświetl górne menu.

Na ekranie mapy dotknij mapy. Na ekranie menu dotknij przycisku aby wyświetlić mapę, a następnie dotknij mapy.

2 Wybierz kolejno opcje: „Nowy cel” → „Nawigacja”.

3 Wybierz żądany kraj, dotykając pola wprowadzania „Kraj”.

Do wyboru są jedynie kraje objęte bieżącą mapą.

4 Wybierz opcję „Adres”.

5 Wprowadź szczegóły adresu.

Aby uzyskać szczegółowe informacje na temat wprowadzania znaków, zobacz „Obsługa klawiatury” na str. 13. Aby wprowadzić poniższe elementy, należy dotknąć odpowiedniego pola wprowadzania.

„Miejscowość lub kod pocztowy” W tym miejscu należy wprowadzić nazwę miejscowości lub kod pocztowy.

„Ulica”/„,-” W tym miejscu należy wprowadzić nazwę ulicy i numer domu (jeśli jest znany). Jeśli numer domu nie jest dostępny, pole „,-” jest wyłączone.

„Przecznica” W tym miejscu należy wprowadzić nazwę skrzyżowania, jeśli ma służyć za cel podróży.

6 Wybierz opcję „Start nawigacji”.

Zostanie wyświetlony ekran wyboru opcji trasy. Szczegółowe informacje wybieraniu opcji trasy można znaleźć w dostarczonej instrukcji w formacie PDF.

7 Wybierz ponownie opcję „Start nawigacji”.

Zostanie wyświetlony ekran mapy, nastąpi obliczenie trasy i rozpocznie się podawanie wskazówek o trasie.

Inne sposoby ustawiania celu

Wyszukiwanie tras i ustawianie celu można także przeprowadzić, korzystając z poniższych sposobów.

Z górnego menu wybierz opcje w poniższej kolejności, a następnie dotknij opcji „Start nawigacji” (w razie potrzeby).

Szczegółowe informacje można znaleźć w dostarczonej instrukcji w formacie PDF.

Szukaj w pobliżu

Umożliwia wyszukiwanie tras do celów specjalnych, takich jak restauracje, hotele itp., znajdujących blisko bieżącego położenia samochodu.

Do domu

Umożliwia wyszukiwanie tras prowadzących do domu, jeśli adres domu został wprowadzony.

„Nowy cel” → „Do domu”

Cel specjalny

Umożliwia wyszukiwanie tras do celów specjalnych, takich jak restauracje, hotele itp., przez określenie ich kategorii i odpowiedniego celu z listy. Wybierz kolejno opcje: „Nowy cel” → „Nawigacja” → „Cel specjalny”, a następnie poniższe opcje, które pozwolą określić obszar wyszukiwania.

„---w okolicy“

Umożliwia wyszukiwanie celów znajdujących się w określonym promieniu od środka mapy.

„---w całym kraju”

Umożliwia wyszukiwanie celów znajdujących się w określonym kraju.

„---w miejscowości”

Umożliwia wyszukiwanie celów znajdujących się w określonej miejscowości.

Wybierz z mapy

Umożliwia wyszukiwanie tras prowadzących do celu wybranego bezpośrednio na ekranie mapy.

„Nowy cel” → „Nawigacja” → „Wybierz z mapy”

Historia celów

Umożliwia wyszukiwanie tras prowadzących do ostatnio wyszukanych celów.

„Nowy cel” → „Nawigacja” → „Historia celów”

Ulubione

Umożliwia wyszukiwanie tras prowadzących do zapisanego punktu docelowego.

„Nowy cel”→ „Nawigacja”→ „Ulubione”

Ekrany wskazówek

Po obliczeniu trasy wskazówki graficzne wraz ze wskazówkami głosowymi wskazują drogę do celu.

Informacje w menu narzędzi mapy

① Służy do wyświetlania/ukrywania menu narzędzi.
② Służy do przełączania kierunku 2-wymiarowej mapy (północ do góry/kierunek do góry).
③Służy do przełączania w tryb przewijania mapy.
④ Służy do wyświetlania informacji TMC.*
⑤ Służy do wyświetlania szczegółowych informacji GPS.
⑥ Wskazuje stan akumulatora.

*Dotyczy tylko urządzeń NV-U70T/U50T. W trakcie odbierania danych wskaźnik ma kolor jasnopomarańczowy. Brak odbioru jest wskazywany kolorem ciemnopomarańczowym.

Ekran mapy 2-wymiarowej

Jazda na wprost

Dojazd do skrzyżowania

Dojazd do skrzyżowania (bliżej)

Następna wskazówka po przejechaniu skrzyżowania

A Bieżące położenie
B Odległość do następnego zakrętu
©Następny kierunek
D Nazwa bieżącej ulicy
E Nazwa następnej ulicy
F Szacowany czas przyjazdu/odległość do celu
GInstrukcja dotycząca następnego zakrętu
H Wskaźnik słupkowy odległości do następnego zakrętu
①Instrukcja dotycząca dalszego kierunku jazdy

Ekran mapy 3-wymiarowej

Ekran mapy 3-wymiarowej można ustawić w menu ustawień (str. 17).

Wyświetlanie ekranu trasy

Na ekranie można wyświetlić widok całej trasy do celu.

Aby wyświetlić taki widok, należy z górnego menu wybrać kolejno opcje: „Trasa” →

„Pokaz trasę”.

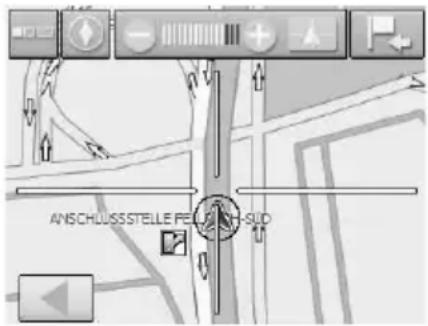

Tryb przewijania mapy

Dotykając przycisku , można przełączyć się z ekranu mapy w tryb przewijania mapy, niezależnie od tego, czy wyświetlane są wskazówki o trasie.

W trybie przewijania mapy wyświetlany jest kursor w kształcie krzyżyka, który można przeciągać na ekranie, aby przewijać mapę.

Aby dostosować skalę mapy, należy dotykać przycisków -/+

Aby wyświetlić menu trybu przewijania mapy, w którym można ustawić punkt jako cel itp., należy umieścić punkt przecięcia linii kursora w wybranym miejscu, a następnie dotknąć przycisku.

Aby wrócić do ekranu pokazującego bieżące położenie samochodu, należy dotknąć przycisku.

Ustawienia systemu

Różne ustawienia dotyczące systemu i pamięci można konfigurować.

Z górnego menu należy wybrać opcję „Ustawienia”, a następnie żądaną opcję w celu zmiany ustawień.

Szczegółowe informacje można znaleźć w dostarczonej instrukcji w formacie PDF.

Głośność

Pozwala ustawić poziom głośności wskazówek głosowych.

Uwaga

W przypadku zasilania urządzenia za pomocą wbudowanego akumulatora maksymalna dostępna głośność wynosi 70 %, nawet jeśli została ustawiona większa wartość (np. 80 %). Ograniczenie to nie jest stosowane, gdy urządzenie jest zasilane za pomocą zasilacza samochodowego lub sieciowego.

Wybór map

Pozwala wybrać mapę zapisaną w urządzeniu.

Informacje na mapie

Umożliwia wyświetlanie/ukrywanie na mapie paska z informacjami (wyświetlanego u dołu mapy), ikon celów specjalnych i nazw ulic.

Informacje o trasie

Umożliwia wyświetlanie/ukrywanie na mapie szacowanego czasu przyjazdu i odległości do celu.

Informacje dotyczące kierunku

Umożliwia wyświetlanie/ukrywanie na mapie drogowskazów wskazujących zjazdy z autostrad/dróg ekspresowych* 1.

Czujnik światła

Umożliwia regulację czujnika automatycznego przyciemniania.

Obraz

Umożliwia ustawienie jasności i kolorystyki map.

Ustawienia ekranu dotykowego

Umożliwia kalibrację czułości ekranu dotykowego.

Tr yb automat yczny

Umożliwia wybranie domyślnego ekranu mapy (2- lub 3-wymiarowego), automatyczną zmianę skali mapy w zależności od prędkości jazdy (ustawienie należy skonfigurować dla mapy 2- lub 3-wymiarowej) oraz wybranie domyślnego kierunku mapy 2-wymiarowej (północ na górze lub kierunek jazdy na górze).

ciąg dalszy na następnej stronie →

Opcje trasy

Umożliwia wybranie preferencji wyszukiwania trasy (najkrótszy czas lub najmniejsza odległość) oraz dopuszczalność/ unikanie autostrad, przepraw promowych i dróg płatnych.

Planowanie trasy

Umożliwia automatyczne przejście do następnego celu po osiągnięciu poprzedniego.

Strefa czasowa

Umożliwia wybranie strefy czasowej bieżącego regionu oraz przełączanie między czasem letnim i standardowym. Chociaż bieżąca godzina jest ustawiana automatycznie przez sygnał GPS, należy ustawić strefę czasową, aby umożliwiać prawidłowe wyświetlanie szacowanego czasu przyjazdu.

Format

Umożliwia wybranie formatu wyświetlania godziny (zegar 12- lub 24-godzinny) oraz wybranie jednostki odległości (kilometry/mile).

Wybór języka

Umożliwia wybranie żądanego języka wskazówek głosowych i menu ekranowego.

Adres domowy

Umożliwia wprowadzenie adresu domowego.

Wyciszenie radia\* 2

Umożliwia wyciszenie dźwięku radia.

Tryb demonstracji

Umożliwia uruchomienie pokazu.

Informacje dotyczące produktu

Umożliwia wyświetlanie informacji o urządzeniu, takich jak nazwa, wersja itp., oraz samouczków.

*1 Opcja wyświetlana tylko w przypadku, gdy odpowiednie informacje znajdują się na mapie.
*2 Opcja dostępna tylko w przypadku, gdy zestaw do instalacji w samochodzie XA-49FM jest podłączony do gniazda „Wyciszenie radia” w radioodbiorniku samochodowym.

Uwaga

Ostrzeżenia wyświetlane na podstawie informacji na mapie nie zawsze muszą być prawidłowe, np. z powodu prowadzonych prac drogowych. Sytuacja na drodze i przepisy o ruchu drogowym mają zawsze pierwszeństwo względem informacji podawanych przez system nawigacyjny.

Korzystanie z dostarczonego oprogramowania

Poniżej przedstawiono najważniejsze funkcje oprogramowania dostarczonego w zestawie. Szczegółowe informacje można znaleźć w dostarczonej instrukcji w formacie PDF.

Wymagania dotyczące systemu operacyjnego

• System operacyjny: Windows 98SE/2000/ME/XP
  • Naped CD-ROM/DVD-ROM
• Port USB
  • Procesor 150 MHz lub szybszy (zalecany)

Podłączanie do komputera

1 Podłącz urządzenie do gniazda sieciowego za pomocą zasilacza sieciowego i kabla zasilacza sieciowego.
2 Podłącz urządzenie do komputera za pomocą kabla USB.

Najpierw należy podłączyć małe złącze kabla USB do gniazda USB urządzenia, a następnie duże złącze do portu USB komputera.

Uwagi dotyczące przesyłania danych

Podczas przesyłania nie należy

• odłącać kabla USB ani zasilacza sieciowego,
  – wyłącać lub zerować urządzenia ani przełącać go w tryb gotowości,
  – wyłączać lub uruchamiać ponownie komputera ani przełączać go w tryb gotowości.

Aby anulować trwające przesyłanie, należy kliknąć przycisk anulowania na ekranie komputera.

Funkcje oprogramowania

Zainstaluj oprogramowanie łączy PC

Istnieje możliwość zainstalowania oprogramowania do połączenia z komputerem (ActiveSync).

Zabezpiecz/zrekonstruuj wcześniej zainstalowaną mapę (dotyczy tylko urządzeń NV-U50T/U50)

Na komputerze można utworzyć kopię zapasową mapy zainstalowanej fabrycznie w urządzeniu. W przypadku usunięcia mapy itp. jej kopię można przywrócić z komputera z powrotem do urządzenia.

Asystent map

Dane map można dodawać do urządzenia z dostarczonej w zestawie lub opcjonalnej płyty DVD-ROM. Podczas dodawania można usunąć niepotrzebne dane map z urządzenia w celu zwolnienia pamięci urządzenia.

Asystent języków

Dane dotyczące języków wskazówek głosowych lub menu ekranowego można dodawać do urządzenia z dostarczonej w zestawie lub opcjonalnej płyty CD-ROM/DVD-ROM, a niepotrzebne dane języków można usunąć z urządzenia.

Skorzystaj z podręcznika

Instrukcję można przeczytać w formacie PDF.

Pomoc

Firma Sony zapewnia łatwy dostęp do witryny pomocy technicznej dotyczącej nawigacji.

Odwiedzając tę witrynę, można uzyskać pomoc techniczną, na przykład aktualizacje oprogramowania komputerowego i oprogramowania układowego (firmware), odpowiedzi na najczęściej zadawane pytania (FAQ) itp.

Ponownie zainstaluj aplikację

Oprogramowanie nawigacyjne zainstalowane fabrycznie w urządzeniu można zainstalować ponownie z dostarczonej w zestawie płyty CD-ROM/DVD-ROM w przypadku jego usunięcia itp.

Informacje dodatkowe

Środki ostrożności

Jeśli pojazd został zaparkowany w nasłonecznionym miejscu, przed uruchomieniem urządzenia należy odczekać, aż ulegnie ono ochłodzeniu.

Kondensacja wilgoci

Podczas deszczu lub w miejscu o wysokiej wilgotności powietrza może nastąpić kondensacja wilgoci wewnątrz ekranu urządzenia. Urządzenie nie będzie wówczas działać prawidłowo. W takim przypadku należy przesunąć przełącznik POWER w prawym dolnym rogu urządzenia w położenie OFF i zaczekać około godziny na wyparowanie wilgoci.

Uwaga dotycząca panelu LCD

Na monitorze mogą być widoczne stałe niebieskie, czerwone lub zielone punkty. Noszą one nazwę „jasnych punktów” i mogą występować na każdym panelu LCD. Panel LCD został wykonany z wykorzystaniem precyzyjnej technologii, dzięki której sprawnych jest ponad 99,99 % jego segmentów. Jednak niewielka część (zazwyczaj 0,01 %) segmentów może nie świecić prawidłowo. Nie ma to żadnego wpływu na wyświetlany obraz.

Konserwacja

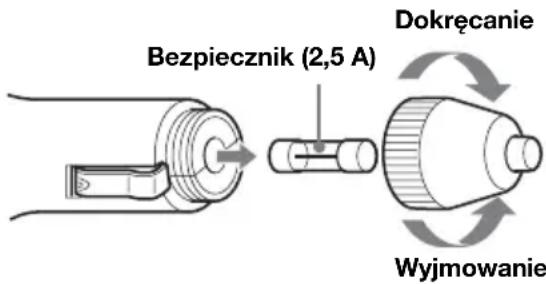

Wymiana bezpiecznika

Podczas wymiany bezpiecznika w zasilaczu samochodowym należy użyć bezpiecznika o tej samej wartości znamionowej natężenia prądu. W przypadku przepalenia się bezpiecznika należy sprawdzić, czy zasilanie jest odłączone, i wymienić bezpiecznik. Jeśli po wymianie bezpiecznik przepali się ponownie, może to oznaczać awarię wewnętrzną urządzenia. W takim przypadku należy skontaktować się z najbliższym przedstawicielem firmy Sony.

Ostrzeżenie

Nie należy korzystać z bezpieczników o wartości znamionowej natężenia prądu przewyższającej tę wartość dla bezpiecznika dostarczonego wraz z urządzeniem, ponieważ może to doprowadzić do zniszczenia urządzenia.

Uwagi dotyczące pozbywania się urządzenia

Przed pozbyciem się urządzenia należy wyjąć z niego akumulator litowo-jonowy i oddać go do punktu zajmującego się recyklingiem.

Poniżej opisano procedurę wyjmowania akumulatora.

Uwaga

Nie należy demontować urządzenia z wyjątkiem sytuacji, gdy jest ono wyrzucane.

1 Wyłącz główny przełącznik zasilania, przesuwając przełącznik POWER w położenie OFF.
2 Zdejmij pokrywę gniazd (str. 11).
3 Wykręć za pomocą śrubokrętu 2 wkręty znajdujące się na spodzie urządzenia.

4 Przesuń tylną pokrywę, a następnie unieś ją, aby otworzyć urządzenie.

5 Wyjmij akumulator.

6 Zaizoluj styki złącza, owijając je taśmą.

Uwagi dotyczące akumulatora litowo-jonowego

• Akumulator należy przechowywać w miejscu niedostępnym dla dzieci.
• Nie wolno trzymać akumulatora metalową pincetą, ponieważ może to spowodować zwarcie jego biegunów.

OSTRZEŻENIE

Niewłaściwe obchodzenie się z baterią lub akumulatorem może doprowadzić do ich eksplozji.

Nie wolno poddawać baterii ponownemu ładowaniu ani jej demontować czy wyrzucać do ognia.

Dane techniczne

Urządzenie główne

Temperatura pracy: 5 – 45 °C

Wymagane zasilanie: napięcie stałe 5 V (z dostarczonego zasilacza sieciowego)

Złącza:

Złącze podstawki

Gniazdo DC IN 5V

Gniazdo USB

Gniazdo zewnętrznej anteny GPS

Głośnik: 2-drożny

Pobór prądu: ok. 0,5 A

Wymiary: ok. 104,7 × 87,5 × 42,9 mm (szer. × wys. × gł.)

Masa: ok. 310 g

Monitor

System: Przepuszczający światło ekran ciekłokrystaliczny

Matryca: aktywna, a-Si TFT

Wymiary: 3,5 cala (4:3)

70,1 × 52,6, 87,6 mm (wys. × szer., przek.)

Liczba segmentów: 230 400 (960 × 240) punktów

Podstawka

Temperatura pracy: 5 – 45 °C

Wymagane zasilanie: napięcie stałe 5,2 V (z dostarczonego w zestawie zasilacza samochodowego 12 V; uziemienie ujemne)

Złącza:

Złącze urządzenia

Gniazdo DC IN 5.2V

Gniazdo anteny komunikatów TMC (dotyczy tylko urządzeń NV-U70T/U50T)

Zakres częstotliwości: 87,5 - 108,0 MHz

(dotyczy tylko urządzeń

NV-U70T/U50T)

Akcesoria dodatkowe

Zewnętrzna antena GPS: VCA-41

Podstawka samochodowa TMC: NVA-CU3T

Podstawka samochodowa: NVA-CU3

Zestaw do instalacji w samochodzie: XA-49FM

Zestaw map Europy: NVD-DU3

(dla urządzeń NV-U50T/U50)

Konstrukcja oraz dane techniczne mogą ulec zmianie bez powiadomienia.

• Do lutowania został użyty bezołowiowy stop lutowniczy.
• W przypadku niektórych obwodów drukowanych nie są używane fluorowcowane środki zmniejszające palność.
• Korzystanie z akumulatorów litowo-jonowych.
• Jako wypełnienie opakowania (amortyzujące wstrząsy) stosowana jest tektura falista.
• Do drukowania na kartonie użyto farby drukarskiej na bazie oleju roślinnego pozbawionego lotnych związków organicznych (ang. Volatile Organic Compound, VOC).
• Niniejsza instrukcja została wydrukowana na papierze wyprodukowanym w 100 % z makulatury, przy użyciu tuszu na bazie oleju roślinnego, nie zawierającego lotnych związków organicznych.

Rozwiązywanie problemów

Poniższy wykaz czynności kontrolnych służy jako pomoc podczas usuwania ewentualnych problemów, które mogą wystąpić w trakcie eksploatacji urządzenia.

Przed skorzystaniem z wykazu czynności kontrolnych zaleca się sprawdzenie podłączeń i procedur obsługi urządzenia.

Brak ikon obsługi na ekranie urządzenia.

Wyświetlenie mapy może wymagać czasu.

Nie można włączyć urządzenia.

→Sprawdź, czy przełącznik POWER w prawym dolnym rogu urządzenia znajduje się w położeniu ON.
→Naładuj wbudowany akumulator.
→Sprawdź, czy urządzenie jest starannie umieszczone w podstawce (str. 9).

Nie można naładować wbudowanego akumulatora.

→Sprawdź, czy przełącznik POWER w prawym dolnym rogu urządzenia znajduje się w położeniu ON.
→Jeśli używany jest zasilacz sieciowy, odłącz go od gniazda, a następnie podłącz ponownie.
→Wbudowany akumulator litowo-jonowy można ładować w temperaturze z zakresu 5 – 45 °C. Akumulator może nie być ładowany, jeśli temperatura wewnątrz urządzenia wzrośnie z powodu narażenia na bezpośrednie działanie światła słonecznego itp. Nie oznacza to awarii.

Nie można odbierać sygnału GPS.

• Odbiór sygnałów GPS może uniemożliwiać jakaś przeszkoda.
  →Przestaw samochód w miejsce, w którym sygnały nie będą zakłócane.
• Poziom odbieranego sygnału GPS jest niski. →Sprawdź informacje o stanie sygnału GPS. →W przypadku ogrzewanej lub odbijającej ciepło przedniej szyby może być wymagana opcjonalna zewnętrzna antena GPS VCA-41.
• Przed anteną GPS znajduje się przeszkoda. →Zainstaluj urządzenie w miejscu, w którym sygnał nie jest zakłócany przez nadwozie samochodu itp. Aby uzyskać informacje na temat instalacji urządzenia, zobacz „Miejsce instalacji” na str. 5.
• Sygnał może nie być odbierany, gdy szyba jest pokryta folią. W takim przypadku użyj opcjonalnej zewnętrznej anteny GPS VCA-41.

Położenie samochodu na mapie nie odpowiada bieżącej drodze.

Margines błędu sygnału z satelitów GPS jest zbyt duży. Maksymalny błąd może wynosić nawet kilkaset metrów.

Nie słychać wskazówek głosowych.

Ustawiono zbyt niski poziom głośności.

→Zwiększ poziom głośności w menu us (str. 17).
W przypadku zasilania urządzenia za pomocą wbudowanego akumulatora maksymalna dostępna głośność wynosi 70 %, nawet jeśli została ustawiona większa wartość (np. 80 %).

Ekran LCD nie działa w normalny sposób.

• W wysokich temperaturach ekran LCD może być przyciemniony, a wyświetlany obraz może być niewyraźny. W niskich temperaturach na ekranie LCD może pojawić się efekt powidoku. Nie oznacza to awarii, a ekran LCD wróci do normalnego stanu, gdy temperatura wróci do określonego zakresu eksploatacji.
• Ekran LCD jest ciemny lub zmieniły się kolory na mapie.
  →Być może włączyła się funkcja automatycznego przyciemniania w wyniku zasłonięcia jej czujnika (str. 11) ręką itp.

Zerowanie urządzenia

Jeśli oprogramowanie nawigacyjne się zawiesi, spróbuj wyzerować urządzenie. Naciśnij przycisk RESET za pomocą ostro zakończonego przedmiotu, np. długopisu. Jeśli problem nie ustąpi, wyłącz główny przełącznik zasilania, przesuwając przełącznik POWER w położenie OFF, a następnie włącz go ponownie po upływie około 10 sekund.

Uwaga

Po ponownym włączeniu zasilania za pomocą głównego przełącznika odebranie sygnałów GPS będzie wymagało pewnego czasu.
