INSTRUKCJA OBSŁUGI Baltic-D Cyfral

W systemie magistrali dwuprzewodowej, w którym unifony dotączane mogą być w dowolnym miejscu magistrali, oczywście z zachowaniem odpowiedniej biegunowości, każdy unifon musi mieć swój unikalny adres. Adres ten jest określany ustawieniem zwór w polu NUMER UNIFONU.

W polu tym znajduj się osiem zwór, każda z nich ma przypisaną wartość: 1, 2, 4, 8, 16, 32, 64, 128.

Numery unifonów w systemie zawierają się w przedziale od

1 do 255. Każdy z tych numerów można ustawić poprzez zsumowanie podanych powyżej wartości.

Założenie zwory na kołki przy danej wartości powoduje dodanie jej do ustawianego numeru.

Przykłady:

Numer unifonu 5:

Zakładamy zwory o wartościach: 1 i 4:

1+4=>5

Numer unifonu 153:

Zakładamy zwory: 1, 8, 16, 128:

1+8+16+128=>153

Numer unifonu 96:

Zakładamy zwory: 32, 64:

32 + 64 => 96

ZWORY ZW1-ZW6

Podłączając unifon należy określić system domofonowy w którym ma on pracować. SMART-D działa z systemem cyfrowym CYFRAL i z systemami cyfrowymi INNYCH producentów.

Do określenia systemu służą zwory ZW1-ZW6.

Dla systemu CYFRAL należy założyć zwory ZW2,ZW3,ZW5,ZW6

i zworę ZW1 założyć w lewe położenie.

Dla pozostałych systemów (INNE) należy zdjąć zwory

ZW2,ZW3,ZW5,ZW6 i zworę ZW1 założyć w prawe położenie.

Na płytce drukowanej znajduje się pomocna tabelka z rozpiską. Prostokąt zamalowany - zwora założona, prostokąt nie zamalowany - zwora zdjęta.

Do określenia systemu domofonowego zainstalowanego w obiekcie może posłużyć np. nazwa panelu rozmównego przy wejściu np. do klatki.

PRZYCISK WIELOFUNKCYJNY

Przycisk wielofunkcyjny służy do podłączenia dodatkowych urządzeń (wyłączniki światła, sterowanie bramą, itp.) Jest on niezależny od systemu domofonowego i jest zwykłym przyciskiem zwiernym.

Maksymalne obciążenie: 50mA 12V AC/DC

Producent:

CYFRAL Chabelska i Wspólnicy S.J.

ul. Konstantynowska 62/70

95 - 100 ZGIERZ

tel. [phone] serwis: 426399877 lub 531 662 514

e-mail: [e-mail] www.cyfral.pl

Ten symbol oznacza, że produkt został wprowadzo-

ny na rynek po dniu 13.08.2005r oraz, że zużyte

urządzenie elektryczne lub elektroniczne nie może

być składowane, wyrzucone wraz z innymi odpada-

mi pochodzącymi z gospodarstw domowych.

Aby uniknąć szkodliwego wpływu na środowisko naturalne i

zdrowie ludzi, zużyte urządzenie należy składować w miej-

scach do tego przeznaczonych. W celu uzyskania informacji

na temat miejsca i sposobu bezpiecznego składowania zuży-

tego produktu należy zwrócić się do organu władz lokalnych

lub firmy zajmującej się recyclingiem odpadów.

CYFRAL nr rej. BDO: 000006795

CE

CYFRAL®

APARAT DOMOFONOWY

BALTIC-D

DO SYSTEMU CYFRAL CC-2000

Jest nam niezmiernie miło, że zdecydowaliście się Państwo na zakup aparatu domofonowego typu BALTIC-D. Wierzymy, że dobra jakość i funkcjonalność naszego produktu spełni Państwa oczekiwania.

ELEMENTY FUNKCYJNE APARATU

Na poniższym rysunku przedstawiono rozmieszczenie podstawowych elementów funkcyjnych aparatu.

1. zPrzycisk otwierania zaczepu elektromagnetycznego.

2. zPrzełącznik regulacji sygnału wywołania, którego poziom głośności można ustawić w pozycji:

- HIGH - głośno (góra)

- LOW - cicho (środek)

- OFF - wyłączony (dół)

1. zPrzycisk wielofunkcyjny - sterowanie pracą innych urządzeń (uruchomienie sterowania bramy, oświetlenia, dodatkowy dzwonek, itp.)

-3-z-4-

Potrzebne narzędzia:

MONTAŽ APARATU

Przed montażem i konfiguracją unifonu musi on zostać otworzony.

Aparat domofonowy BALTIC-D charakteryzuje się łatwym demontażem aparatu, którego dwie części pokrywy połączone są ze sobą jednym wkrętem umieszczonym pod mikrofonem słuchawki. Aby zdemontować pokrywę należy odkręcić wkrętakiem wkręt, a następnie złapać za brzeg pokrywy w dolnej jej części i pociągnąć do siebie.

Aparat fabrycznie ustawiony jest do współpracy z systemem firmy CYFRAL.

Aparat domofonowy BALTIC-D przystosowany jest do współ- pracy z cyfrowym systemem domofonowym CC-2000, ale może także współpracować w systemach cyfrowych innych producentów.

Dlatego też przed podłączeniem należy skonfigurować poprzez ustawienie odpowiednich zwór, w jakim systemie będzie pracował unifon.

Ustawienie zwór opisane jest na płytce unifonu. W niektórych systemach zwora ZW6 musi zostać zdjęta, należy to ustalić po zamontowaniu unifonu w systemie. UWAGA: unifon nie współpracuje z systemami Urmet,

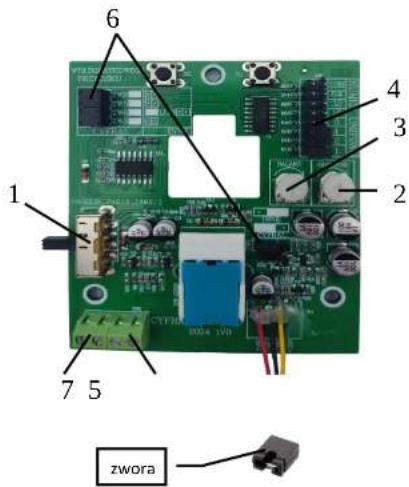

Po demontażu pokrywy holdera unifonu przewody instalacyjne linii i masy przychodzące z centrali należy po przełożeniu ich przez otwór obudowy podłączyć do zacisków oznaczonych odpowiednio L+ i L- zgodnie z rysunkiem poniżej.

Na rysunku tym pokazane zostało też rozmieszczenie ważniejszych elementów regulacyjnych i funkcyjnych.

1. zTrójstopniowy przełącznik głośności dzwonienia.
2. zPotencjometr regulacji głośności rozmowy w słuchawce unifonu.
3. zDla systemów innych niż Cyfral CC-2000, regulacja balansu, minimalizacja szkodliwych sprzęzeń akustycznych.
4. zPole adresowe - zwory do ustawienia unikalnego numeru unifonu w systemie.
5. zZaciski przyłączeniowe linii L+ i L-.
6. zZW1, ZW2, ZW3, ZW5, ZW6 – zwory służące do ustawienia systemu w jakim będzie pracował unifon.
7. zZłącze dodatkowego przycisku wielofunkcyjnego (opcja).
