INSTRUKCJA OBSŁUGI MAC Cyfral

1. Przycisk otwierania zamka.

2. Trójpozycyjny przełącznik głośności dzwonka:

3. wysoki poziom dzwonka

4. średni poziom dzwonka
5. dzwonek wyłączony
6. Regulacja czułości mikrofonu (zwora SH1)
7. zwora założona – wysoka czułość
8. zwora zdjęta – czułość obniżona
9. Złącze dodatkowego przycisku wielofunkcyjnego.

Fabrycznie aparat ustawiony jest na wysoką czułość mikrofonu – w przypadku zbyt wysokiego poziomu dźwięku w panelu zewnętrznym zworę należy zdjęć.

Zapraszamy do obejrzenia filmów instruktażowych na naszym kanale w serwisie www.youtube.pl

W przypadku kłopotów z montażem, lub niewłaściwą pracą aparatu prosimy o kontakt telefoniczny z działem serwisu firmy tel. [phone] lub 531 662 514

Producent:

CYFRAL Chabelska i Wspólnicy S.J.

ul. Konstantynowska 62/70
95 - 100 ZGIERZ
tel. [phone] serwis: 426399877 lub 531 662 514
e-mail: [e-mail] www.cyfral.pl

Ten symbol oznacza, że produkt został wprowadzony na rynek po dniu 13.08.2005r oraz, że zużyte

urządzenie elektryczne lub elektroniczne nie może

być składowane, wyrzucone wraz z innymi odpada-

mi pochodzącymi z gospodarstw domowych.

Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzli, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyclingiem odpadów.

CYFRAL nr rej. BDO: 000006795

CYFRAL®

APARAT DOMOFONOWY

MAC

Jest nam niezmiernie miło, że zdecydowaliście się Państwo na zakup aparatu domofonowego typu MAC. Wierzymy, że dobra jakość i funkcjonalność naszego produktu spełni Państwa oczekiwania.

UWAGA:

Aparat zapewnia prawidłowe działanie w systemach analogowych CYFRAL opartych na centralach typu TD-3, TD4, TD-6 oraz systemach cyfrowo-analogowych CC-1000, CC-1500, CC-1550, COSMO.

ELEMENTY FUNKCYJNE APARATU

Na poniższym rysunku przedstawiono rozmieszczenie podstawowych elementów funkcyjnych aparatu.

1. Przycisk otwierania zaczepu elektromagnetycznego.
2. Przełącznik regulacji sygnału wywołania, którego poziom głośności można ustawić w pozycji:
3. HIGH - głośno (góra)
4. LOW - cicho (środek)
5. OFF - wyłączony (dół)
6. Optyczna sygnalizacja wywołania diodą LED.
7. Przycisk wielofunkcyjny - sterowanie pracą innych urządzeń (uruchomienie sterowania bramy, oświetlenia, dodatkowy dzwonek, itp.)

-3- -4-

MONTAŻ APARATU

Przed montażem i konfiguracją holder unifonu (podstawa) musi zostać otworzony.

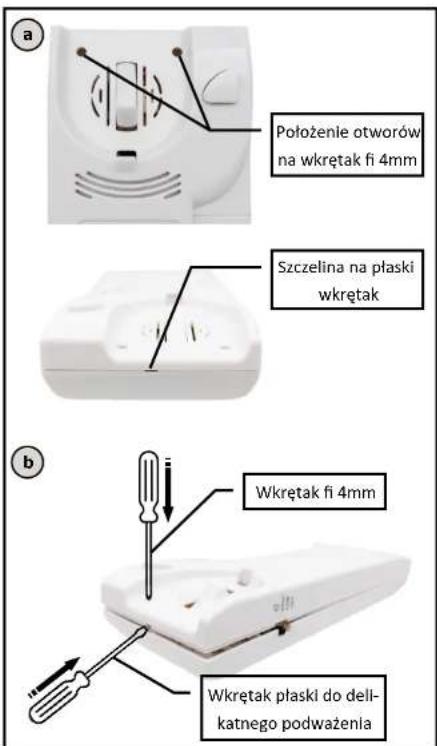

Aby zdemontować pokrywę należy umieścić w otworze wkrętak fi 4mm na głębokość 15mm aż zaczep się zwolni, czynność powtarzamy w kolejnym otworze, jednocześnie płaski wkrętak umieszczamy w szczelinie (pokazanej na rysunku poniżej) w celu delikatnego podważenia, po czym oddzielamy pokrywę od podstawy unifonu.

Po demontażu pokrywy holdera unifonu przewody instalacyjne „+” UNIFONU i GND przychodzące z central należy po przełożeniu ich przez otwór obudowy podłączyć do zacisków oznaczonych odpowiednio L+ i L- zgodnie z następnym rysunkiem, na którym pokazane zostało też rozmieszczenie ważniejszych elementów regulacyjnych i funkcyjnych.

ELEMENTY REGULACYJNE UNIFONU

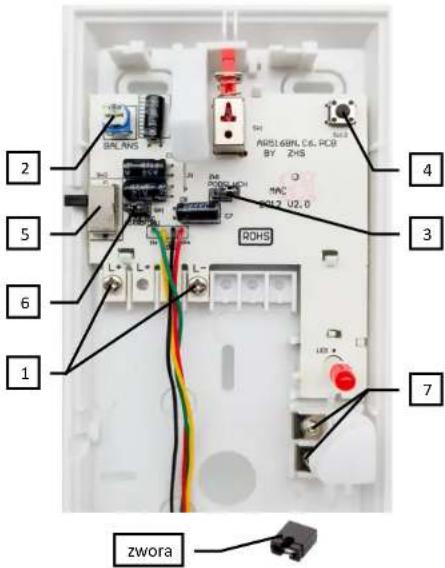

1. Zaciski do podłączenia linii unifonu przychodzącej z centrali.
2. Potencjometr regulacji efektu antylokalnego—fabrycznie ustawiany na minimum szkodliwych sprzężeń akustycznych pomiędzy mikrofonem i głośnikiem słuchawki unifonu.
3. Złącze - Jumper - zwarcie zworą przekształca unifon z wersji bez podstłuchu na wersję z podstłuchem, szczególnie przydatną w instalacjach w domkach jednorodzinnych, gdzie podstłuch wejścia, jak również pełna aktywność unifonu po zdjęciu słuchawki z uchwytu, bez konieczności wcześniejszego jego wywołania, może być pożądana.
